Putanje curenja: Mikro-analiza ogrebanih cilindarskih rupa

Uvod

Vaši zaptivni prstenovi cilindra su potpuno novi, pravilno ugrađeni i prilagođeni vašoj primjeni—ipak zrak i dalje curi pored njih. Zamijenili ste zaptivke dva puta u tri mjeseca, ali problem i dalje traje. Vaša sposobnost zadržavanja tlaka opada, vremena ciklusa se produžuju, a troškovi energije rastu. Krivac nisu vaše zaptivke—to je nevidljivo oštećenje unutrašnjosti cilindra.

Ogrebotine na cilindričnim rupama stvaraju mikrokanale koji omogućavaju zbijenom zraku da zaobiđe čak i savršene brtve, pri čemu ogrebotine plitke svega 5-10 mikrona (0,005-0,010 mm) mogu uzrokovati mjerljivo curenje. Ovi putevi curenja nastaju uslijed prodora kontaminacije, nepravilne ugradnje, ostataka brtve ili proizvodnih nedostataka, i mogu smanjiti efikasnost brtve za 40-80%, istovremeno ubrzavajući habanje brtve za 300-500%, što analizu stanja unutrašnjeg promjera čini ključnom za dijagnosticiranje upornog curenja.

Prije dva mjeseca primio sam frustrirani poziv od Thomasa, menadžera održavanja u pogonu za montažu automobila u Tennesseeju. Na njegovoj proizvodnoj liniji bilo je dvanaest cilindara bez klipa koji su trošili prekomjernu količinu zraka i gubili preciznost pozicioniranja. Zamijenio je svaku brtvu dvaput vrhunskim OEM dijelovima, potrošivši više od $3,000, ali curenje se nastavilo unutar nekoliko sedmica. Kada smo izvršili inspekciju unutrašnjosti cilindara našom specijalizovanom opremom, otkrili smo pravi problem: kontaminacija je ostavila mikroskopske ogrebotine na svih dvanaest cilindara, uništavajući nove brtve za samo nekoliko dana.

Sadržaj

• Šta uzrokuje ogrebotine i oštećenja u unutrašnjost pneumatskih cilindara?
• Kako mikroskopski ogrebotini stvaraju putove curenja?
• Koje metode inspekcije otkrivaju oštećenja unutrašnjosti cilindra?
• Kako možete popraviti ili spriječiti ogrebotine na radilici cilindra?
• Zaključak
• Često postavljana pitanja o oštećenjima prečnika cilindra

Šta uzrokuje ogrebotine i oštećenja u unutrašnjost pneumatskih cilindara?

Razumijevanje osnovnih uzroka oštećenja bušotine je vaš prvi korak ka sprječavanju skupih kvarova brtvi i curenja zraka. ️

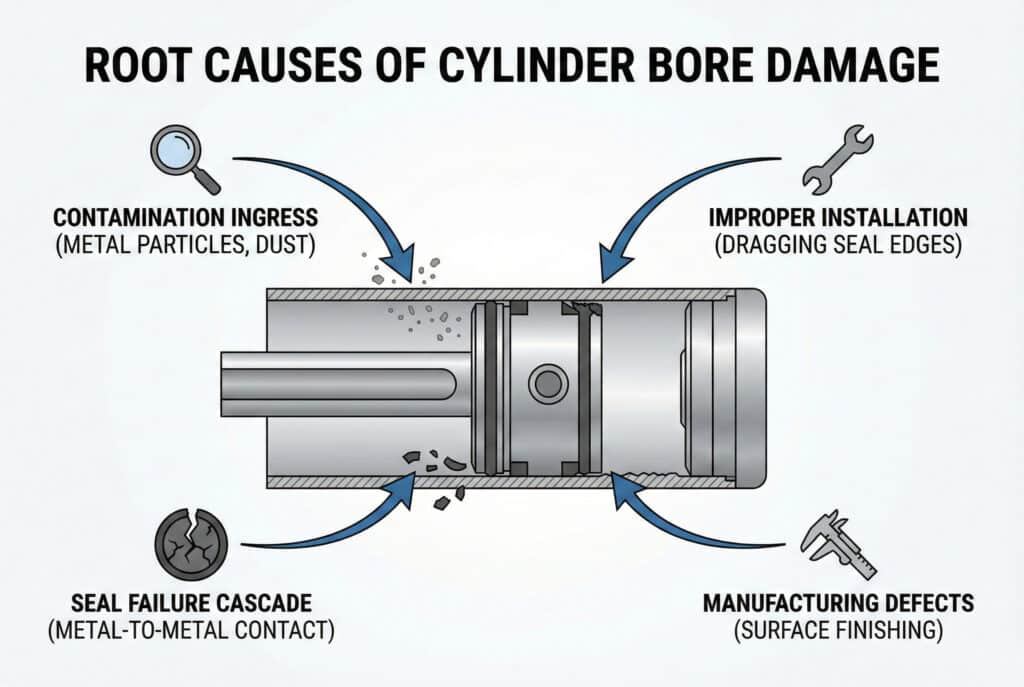

Ogrebotine na radilici cilindra nastaju prvenstveno iz četiri mehanizma: prodora nečistoća (metalnih čestica, prašine ili abrazivnog otpada), nepravilne ugradnje brtve (vučenja ojačanih ivica brtve preko radilice), katastrofalnog otkaza brtve (koji omogućava kontakt metal-na-metal) i proizvodnih nedostataka (neadekvatnog završnog obrada površine ili nedostataka u materijalu). Čak i jedna čestica od 50 mikrona zaglavljena između brtve i unutrašnje rupe može stvoriti kanal ogrebotine koji narušava brtvljenje za ostatak vijeka trajanja cilindra.

Grebanje izazvano kontaminacijom

Najčešći uzrok oštećenja cilindra je vanjska kontaminacija koja zaobilazi brtve s brisačem:

• Metalni čestice: Od istrošenih komponenti, obradnih operacija ili naslaga na cijevima
• Abrasivni prašak: Kiselo silicijum, cement, mineralne čestice u industrijskim okruženjima
• Prskanje pri zavarivanju: Iz obližnjih zavarivačkih radova
• Otpadci očvrslog brtvila: Fragmenti iz dotrajelih pečata

Jednom unutar cilindra, ove čestice ostaju zarobljene između brtve i unutrašnje površine cilindra, djelujući poput mikroskopskih reznih alata koji pri svakom hodu ogrebu unutrašnjost cilindra.

Oštećenje uzrokovano instalacijom

Nepravilne tehnike ugradnje uzrokuju neposredno oštećenje bušotine:

1. Prisilno postavljanje brtvi na oštre rubove: Stvara fragmente brtve koji grebu kanale.
2. Ugradnja bez podmazivanja: Uzrokuje prekomjerno trenje i zagrizanje
3. Prstenasti čepovi za preklopno navijanje: Neusklađuje komponente, uzrokujući ekscentrično trošenje
4. Korištenje pogrešnih alata: Oštećenja zaptivaju rubove, stvarajući tvrde čestice.

Kaskada otkaza brtve

Kada brtve katastrofalno zakažu, sekundarna šteta često nadmašuje izvorni problem:

Faza neuspjeha	Mehanizam	Oštećenje bušotine	Težina
Početno habanje brtve	Normalno trenje	Minimalno poliranje	Nisko
Kaljenje brtve	Termalna/hemijska degradacija	Lako bodovanje	Umjeren
Pucanje brtve	Materijalni kvar	Duboke ogrebotine	Visoko
Potpuni gubitak brtve	Kontakt metal-na-metal	Teško struganje	Kritički

Proizvodnja i materijalni nedostaci

Nije svaka šteta na cijevi nastala na terenu. Proizvodni problemi uključuju:

• Nedovoljno brušenje: Završna obrada površine nadmašuje Specifikacija Ra 0,4 μm¹
• Materijalne inkluzije: Čvrste čestice u aluminijskoj ili čeličnoj matrici
• Koroziona udubljenja: Od nepravilnog skladištenja ili izloženosti vlazi
• Dimenzionalne greške: Neokrugle rupe uzrokuju neravnomjerno opterećenje brtve.

U Thomasovoj tvornici u Tennesseeju naša je analiza otkrila da je kontaminacija iz obližnje pogon za brušenje unijela čestice oksida aluminija u njegov sustav komprimiranog zraka. Te su čestice—tvrđe od materijala stijenki cilindara—sistematski ogrebale svih dvanaest cilindara tijekom šest mjeseci rada. Nijedna zamjena brtvi nije mogla riješiti problem oštećenja stijenki cilindara.

Kako mikroskopski ogrebotini stvaraju putove curenja?

Fizika načina na koji sitne ogrebotine pobjeđuju modernu tehnologiju brtvljenja otkriva zašto je stanje bušotine toliko kritično.

Ogrebotine stvaraju putove curenja kroz kapilarne kanale koji omogućavaju protok zbijenog zraka ispod usana brtve čak i pri potpunoj kompresiji. Ogrebotina dubine samo 10 mikrona i širine 50 mikrona može propustiti 0,5–2,0 SCFM² pri 100 psi — što je ekvivalentno rupi od 0,5 mm — jer dužina ogrebotine (često 100–500 mm kod cilindara bez klipa) pruža produženi put niske otpornosti. Više ogrebotina stvara paralelne puteve curenja koji eksponencijalno pojačavaju problem.

Interfejs brtve i provrta

U normalnim uslovima, pneumatske brtve stvaraju zračno nepropusnu barijeru putem:

• Kompresija materijala: Zaptivač se deformiše da popuni mikroskopske neravnine na površini.
• Aktivacija pritiskom: Sistemski pritisak pritišće brtvu na površinu udubljenja.
• Usklađenost površine: Elastomer teče u površinsku teksturu (obično Ra 0,2–0,4 μm)

Ovo savršeno funkcionira na neoštećenim cilindričnim površinama gdje su površinske nepravilnosti manje od sposobnosti brtve da se prilagodi (obično <2 mikrona).

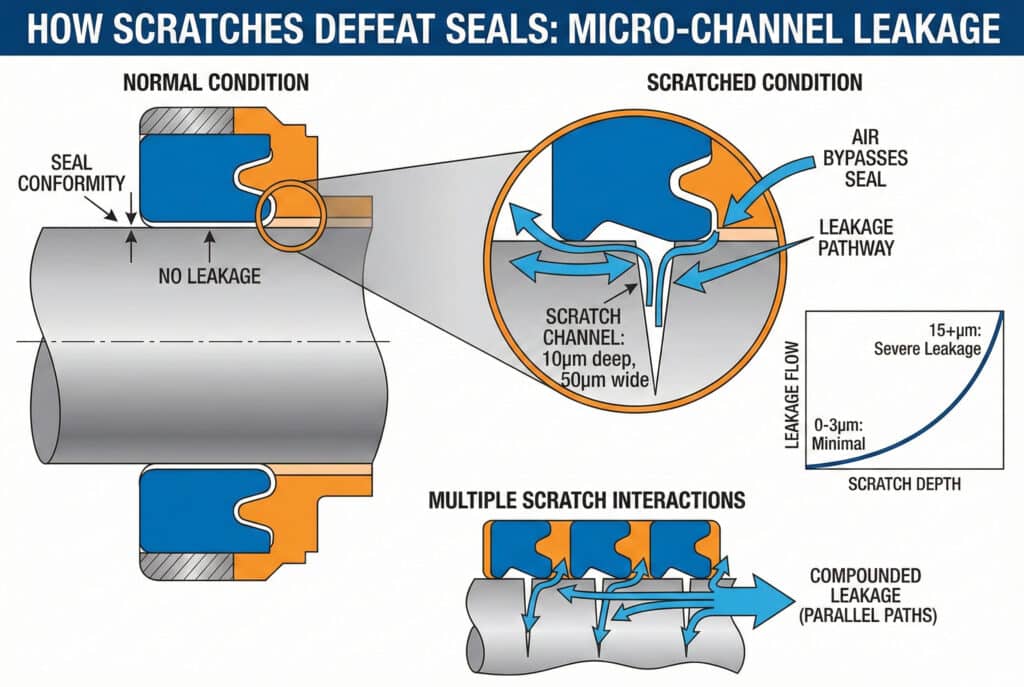

Kako ogrebotine pobjeđuju pečate

Kada ogrebotine premaše kritične dimenzije, zaptivke se više ne mogu prilagoditi:

Dubina ogrebotine naspram usklađenosti brtve:

• 0-3 mikrona: Zaptiva u potpunosti, nema curenja.
• 3-8 mikrona: Djelimična usklađenost, minimalni curenje (<0,1 SCFM)
• 8-15 mikrona: Loša hermetičnost, umjereni curenje (0,5-2,0 SCFM)
• 15+ mikrona: Nema usklađenosti, ozbiljno curenje (2-10+ SCFM)

Proračuni curenja

Stopa curenja kroz ogrebotinu slijedi principe dinamike fluida:

Ključni faktori koji utiču na protok:

1. Dubina ogrebotine: Dublje ogrebotine = eksponencijalno veći protok
2. Širina grebanja: Širi kanali = proporcionalno veći protok
3. Dužina grebanja: Duži putevi = manji otpor = veći protok
4. Razlika pritiska: Veći pritisak = veći pogonski moment

Za tipični ogrebotina (10 μm duboka × 50 μm široka × 300 mm duga) pri 100 psi, curenje iznosi približno 1,2 SCFM — dovoljno da izazove primjetno smanjenje performansi.

Ubrzani ciklus habanja

Ogrebane cijevi stvaraju začarani krug ubrzane štete:

1. Početni ogrebotina stvara lokalizirani put curenja
2. Protok curenja Unosi dodatnu kontaminaciju u ogrebotinu.
3. Zagađenje djeluje kao abrazivno sredstvo, proširujući i produbljujući ogrebotinu
4. Zatvorite rubove Koncentriranje stresa na granicama ogrebotina ubrzava habanje brtve.
5. Istrošena brtva Omogućava veći prodor kontaminacije, dodatno oštećujući unutrašnji promjer.

Ovaj ciklus objašnjava zašto su Thomasovi zaptivci otkazivali unutar 2-3 sedmice nakon zamjene, iako su bili dijelovi vrhunske kvalitete. Oštećeni ležajevi uništavali su nove zaptivke brže nego mehanizmi normalnog habanja.

Više grebnih interakcija

Kada postoje višestruke ogrebotine (često u kontaminiranim okruženjima), curenje se pojačava:

Broj ogrebotina	Pojedinačni curenje	Kombinovani curenje	Smanjenje broja foka
1 ogrebotina	1,0 SCFM	1,0 SCFM	-40%
2-3 ogrebotine	0,8 SCFM svaki	2.0-2.5 SCFM	-65%
4-6 ogrebotina	0,6 SCFM svaki	3.0-4.0 SCFM	-80%
7+ ogrebotina	Varijabla	5.0+ SCFM	-90%+

Thomasov najgori cilindar imao je jedanaest odvojenih kanala za ogrebotine, što je rezultiralo ukupnom stopom curenja većom od 8 SCFM pri 90 psi — čineći učinkovito brtvljenje gotovo nemogućim bez obzira na kvalitetu brtve.

Koje metode inspekcije otkrivaju oštećenja unutrašnjosti cilindra?

Rano otkrivanje oštećenja klipa sprječava skupe cikluse zamjene brtvi i identificira cilindre kojima je potrebna popravka ili zamjena.

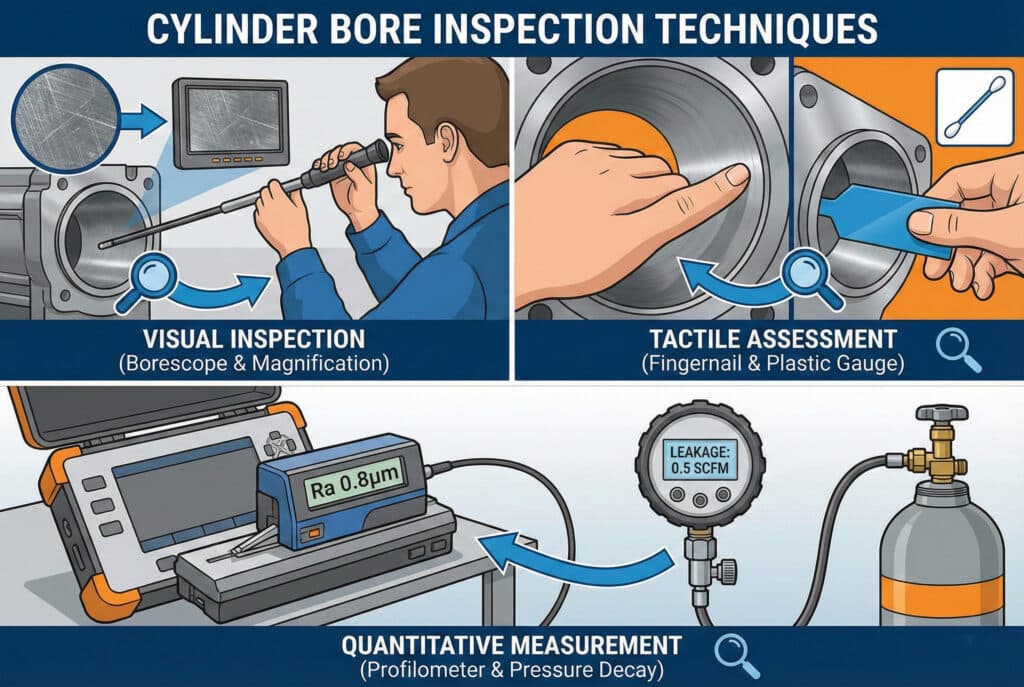

Efektivna inspekcija unutrašnjosti kombinira vizuelni pregled (koristeći boreskope ili direktno posmatranje), taktilnu procjenu (provlačenje noktiju ili plastičnih mjernih pločica preko površine), mjerenje hrapavosti površine (koristeći profilometri³ za mjerenje vrijednosti Ra), i test opadanja tlaka⁴ (kvantificiranje stopa curenja). Profesionalna inspekcija treba otkriti ogrebotine dublje od 5 mikrona i procijeniti je li oštećenje popravljivo brušenjem ili je potrebna zamjena cilindra.

Tehnike vizuelne inspekcije

Prva linija odbrane je pažljiv vizuelni pregled:

Osnovne vizualne metode:

• Direktno opažanje: Uklonite krajnje čepove i pregledajte pri dobrom osvjetljenju.
• Inspekcija boreskopom: Za sastavljene cilindre ili duge rupe
• Povećanje: 10-30x uvećanje otkriva mikro ogrebotine
• Pojačanje kontrasta: Tanki sloj ulja čini ogrebotine vidljivima

Na šta obratiti pažnju:

• Uzdužne ogrebotine (paralelne s kretanjem šipke/klipa)
• Okružna ocjena (okomito na smjer kretanja)
• Promjena boje koja ukazuje na oštećenje toplinom ili koroziju
• Kavitacioni kavitacija ili uklanjanje materijala

Taktilna procjena

Iskusni tehničari mogu otkriti ogrebotine dodirom:

• Test noktiju: Provucite nokat okomito na osovinu cijevi — zadržavanja ukazuju na ogrebotine
• Plastični mjerač: Meke plastične trake otkrivaju ogrebotine bez nanošenja štete.
• Test pamučne štapića: Vlakna se zapinju na oštrim rubovima.
• Test usana zapečaćenih usnama: Nježno povucite rezervni brtveni rub preko površine.

Kritično: Nikada ne koristite metalne alate za taktilnu procjenu—mogu napraviti nove ogrebotine.

Kvantitativne metode mjerenja

Za preciznu procjenu koristite mjernu opremu:

Metoda	Mjere	Granica detekcije	Trošak	Najbolje za
Profilometar površine	Ra, Rz vrijednosti	0,1 mikrona	$$$$	Laboratorijska analiza
Prenosivi tester hrapavosti	Ra vrijednosti	0,5 mikrona	$$$	Terenska inspekcija
Mjerač prečnika bušotine	Varijacija prečnika	2 mikrona	$$	Provjera dimenzija
Test opadanja pritiska	Stopa curenja	0,1 SCFM	$	Funkcionalni test
Bepto komplet za inspekciju	Vizuelno + taktilno	5 mikrona	$	Dijagnoza na terenu

Protokoli za inspekciju Bepto bušotina

Kada kupci prijave uporno neuspijevanje brtvi, pružamo sistematski proces inspekcije:

Korak 1: Test pada pritiska (5 minuta)

• Napumpajte cilindar na radni pritisak.
• Izolirajte i pratite tlak 5 minuta.
• Izračunajte brzinu raspadanja (trebala bi biti <2% za zdrav cilindar)

Korak 2: Vizuelni pregled (10 minuta)

• Rastavite i temeljito očistite unutrašnjost cijevi.
• Pregledajte pod jakom svjetlošću uz uvećanje.
• Dokumentujte lokacije i orijentacije ogrebotina.

Korak 3: Taktilna procjena (5 minuta)

• Koristite test noktom na više lokacija.
• Provucite plastični mjerač kroz cijelu dužinu otvora.
• Procijenite dubinu i raspodjelu ogrebotina.

Korak 4: Matrica odluka

• Manje ogrebotine (<5μm): Monitor, može nastaviti rad
• Umjerene ogrebotine (5-15 μm): Razmotrite brušenje/popravak.
• Teški ogrebotini (>15μm): Zamijenite cilindar ili izbušite otvor.

Za Thomasovu tvornicu u Tennesseeju izvršili smo potpune inspekcije svih dvanaest cilindara za manje od četiri sata, dokumentirajući ozbiljnost oštećenja i dajući preporuke za popravak za svaku jedinicu. Osam cilindara je bilo moguće popraviti brušenjem; četiri su zahtijevala zamjenu.

Kako možete popraviti ili spriječiti ogrebotine na radilici cilindra?

Prevencija je uvijek poželjnija od popravke, ali kada dođe do oštećenja, postoji nekoliko opcija za restauraciju. ⚙️

Manje ogrebotine na stijenki (duboke 5–15 mikrona) često se mogu ukloniti preciznom obradom. brušenje⁵, obnavljajući završnu obradu površine prema specifikacijama Ra 0,2–0,4 μm i produžujući vijek trajanja cilindra za 2–5 godina. Teška oštećenja (>15 mikrona) obično zahtijevaju zamjenu cilindra ili profesionalnu obnovu navlake. Strategije prevencije uključuju visokoučinkovitu filtraciju (5 mikrona ili manje), pravilno održavanje brtvi tipa wiper, materijale za brtve otporne na kontaminaciju i redovne rasporede inspekcije promjera – smanjujući incidente oštećenja promjera za 80–90% u usporedbi s reaktivnim pristupima održavanja.

Brusenje i restauracija

Za popravljivu štetu, precizno brušenje može obnoviti površine bušotina:

Proces brušenja:

1. Procjena: Mjerenje dubine ogrebotine i dimenzija bušenja
2. Uklanjanje materijala: Uklonite 10–25 mikrona da biste uklonili ogrebotine.
3. Završna obrada: Postići završnu obradu površine Ra 0,2–0,4 μm
4. Dimenzionalna verifikacija: Potvrdite promjer bušenja unutar tolerancije.
5. Čišćenje: Uklonite sve ostatke brušenja prije ponovnog sklapanja.

Ograničenja brušenja:

• Maksimalno uklanjanje materijala: 0,05–0,10 mm (ograničeno dimenzijama utora za brtvu)
• Ne može se popraviti ozbiljno zapečaćenje ili gubitak materijala.
• Zahtijeva specijaliziranu opremu i stručnost
• Nije ekonomično za cilindre malog promjera (<25 mm)

Matrica odluke: zamjena naspram popravke

Težina oštećenja	Vrijednost cilindra	Preporučena akcija	Tipični trošak	Bepto rješenje
Manji (<5μm)	Bilo koji	Nastaviti uslugu, nadzirati	$0	Komplet za inspekciju
Umjereno (5-15μm)	$500	Profesionalno brušenje	$150-400	Usluga brušenja
Teško (>15μm)	$1000	Ponovno navlačenje rukava	$400-800	Preporuka partnera
Teško (>15μm)	<$1000	Zamijenite cilindar	$300-900	Zamjena Bepto

Strategije prevencije

Najisplativiji pristup je sprečavanje oštećenja bušotine:

1. Poboljšanja filtracije:

• Ugradite filtraciju zraka od 5 mikrona ili bolju.
• Dodajte filtre na mjestu upotrebe na kritične cilindre.
• Održavajte filtere prema rasporedu.
• Prati diferencijalni pritisak filtera

2. Optimizacija brtve brisača:

• Koristite dizajne višestrukih brisača usana za okruženja s visokom kontaminacijom.
• Pregledajte i zamijenite brisače na intervalu 50% zaptivke klipa
• Razmotrite poliuretanske brisače za abrazivne uvjete.
• Ugradite zaštitne manžete na izložene šipke.

3. Najbolje prakse instalacije:

• Uvijek koristite navlake za ugradnju brtve.
• Podmažite sve zaptivke tokom ugradnje.
• Pregledajte bušotine prije ugradnje brtve.
• Obucite osoblje za održavanje voza na ispravne procedure.

4. Nadzor i inspekcija:

• Trosmjesečne inspekcije bušotina u kritičnim primjenama
• Mjesečno ispitivanje pada tlaka
• Intervali zamjene brtve staze (smanjujući intervali ukazuju na probleme s bušenjem)
• Dokumentujte izvore kontaminacije i provedite kontrole

Bepto sveobuhvatan pristup

Kada smo radili s Thomasom u Tennesseeju, nismo samo identificirali problem—već smo implementirali cjelovito rješenje:

Hitne mjere:

• Izbrusio osam popravljivih cilindara (završeno za 3 dana)
• Isporučeno četiri zamjenska cilindra Bepto (40%, jeftiniji od OEM-a)
• Ugrađene su poboljšane brtve brisača na svim jedinicama.
• Održana je obuka o instalaciji za tim za održavanje.

Dugoročna prevencija:

• Identificirana je operacija brušenja kao izvor kontaminacije.
• Preporučene nadogradnje filtracije zraka (ugrađeni filtri od 5 mikrona)
• Uspostavljen tromjesečni raspored inspekcije bušotina
• Isporučeni Bepto inspekcijski kompleti za interno praćenje

Rezultati nakon 6 mjeseci:

• Nijedan incident oštećenja bušotine
• Životni vijek zapečaćenja produžen sa 3 sedmice na više od 14 mjeseci.
• Potrošnja zraka smanjena za 18%
• Godišnja ušteda: $47.000 u troškovima brtvi, zastoja i energije

U Bepto ne prodajemo samo zamjenske dijelove—rješavamo temeljne probleme koji uzrokuju prijevremeni kvar. Naš tehnički tim ima desetljeća iskustva u dijagnosticiranju i sprječavanju oštećenja stijenki cilindara u cilindarima bez klipa i standardnim pneumatskim sistemima.

Zaključak

Stanje unutrašnje površine cilindra je skriveni faktor u performansama brtve i pouzdanosti sistema. Mikroskopski ogrebotini stvaraju puteve za curenje koji nadvladavaju čak i najbolje brtve, čineći pregled i održavanje unutrašnje površine cilindra jednako kritičnim kao i odabir brtve. Bilo da se radi o prevenciji, ranoj detekciji ili profesionalnoj obnovi, zaštita unutrašnjosti vaših cilindara donosi dramatična poboljšanja u vijeku trajanja brtve, efikasnosti sistema i ukupnim troškovima vlasništva. U Bepto-u pružamo stručnost, alate i rješenja kako bi vaši pneumatski sistemi radili s maksimalnim performansama.
