Eulerova formula za savijanje: Kako izračunati kritično opterećenje savijanja stuba

Kao inženjer ili upravitelj pogona, nema ničeg frustrirajućeg više nego gledati kako se klizna cijev pneumatskog cilindra savija pod pritiskom. To je tihi ubijač produktivnosti. Izračunali ste promjer radne cijevi za potrebnu silu, ali jeste li uzeli u obzir hod klipa? Ako zanemarite granice stabilnosti duge cijevi, pozivate katastrofalni kvar, zastoje i skupe popravke.

Eulerova formula za kolone¹ $F = \frac{\pi^2 EI}{(KL)^2}$ određuje maksimalno aksijalno opterećenje koje duga, vitka kolona (poput cilindrične šipke) može podnijeti prije nego što se pod utjecajem nestabilnosti sruši i zakaže. Ova računica je ključna za osiguravanje da vaša pneumatska primjena ostane sigurna i operativna, posebno kada se radi o produženim hodovima klipa, gdje su standardni cilindri s klipom najranjiviji.

Vidio sam ovaj scenarij previše puta. Uzmimo Johna, višeg inženjera za održavanje u velikom proizvodnom pogonu u Ohaju. Vodio je liniju za pakovanje koja je zahtijevala dug hod potisne klize. Fokusirao se isključivo na snagu izlazne sile, zanemarujući omjer vitkosti². Rezultat? Savijena šipka za manje od sedam dana, što je zaustavilo proizvodnu liniju koja njegovoj kompaniji dnevno košta više od $20.000 u izgubljenim prihodima. Tada me je nazvao u Bepto.

Sadržaj

• Šta je kritično opterećenje savijanja kod pneumatskih cilindara?
• Kako dužina hoda utječe na stabilnost cilindra?
• Zašto biste trebali razmotriti cilindar bez klipa za eliminaciju uvijanja?
• Zaključak
• Često postavljana pitanja o Eulerovoj formuli za stupanj

Šta je kritično opterećenje savijanja kod pneumatskih cilindara?

Prije nego što zaronimo u matematiku, razumijmo fiziku. Zašto se šipka koja je dovoljno jaka da pomjeri teret iznenada lomi bočno?

Kritična granica opterećenja za previjanje je tačna sila pri kojoj stup gubi stabilnost i savija se bočno, a izračunava se korištenjem krutosti materijala (modul elastičnosti) i geometrije (moment tromosti). Nije riječ o tome da se materijal popušta ili lomi; riječ je o geometrijskoj nestabilnosti.

Razumijevanje varijabli

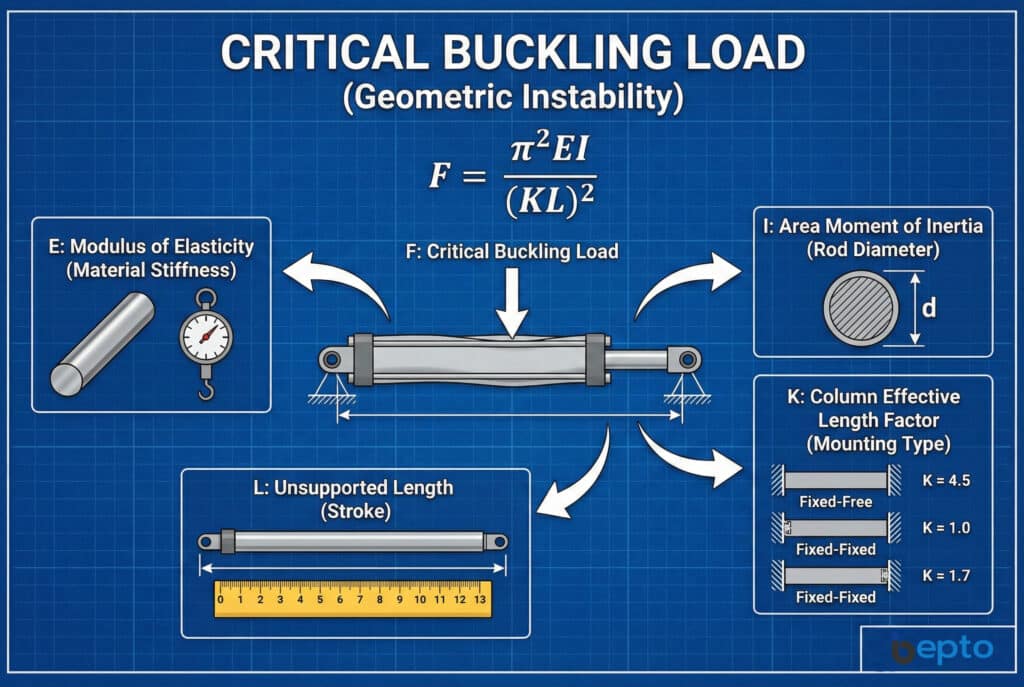

U svijetu pneumatskih sistema koristimo Eulerovu formulu za predviđanje ove tačke otkaza. Evo razrade formule. $F = \frac{\pi^2 EI}{(KL)^2}$:

• $F$: Kritična opterećenje uvijanjem (sila).
• $E$: Modul elastičnosti³ (koliko je kruta šipka).
• $I$: Područni moment tromosti⁴ (na osnovu prečnika šipke).
• $L$: Nesuporterana dužina kolone (hod).
• $K$: Faktor efektivne dužine kolone⁵ (ovisi o tome kako je cilindar montiran).

Za nas u Bepto, razumijevanje ovoga je ključno. Znamo da standardne šipke od nehrđajućeg čelika imaju ograničenja. Ako vaš teret premaši “$F$,” štap hoće kopča.

Kako dužina hoda utječe na stabilnost cilindra?

Ovdje većina dizajna zakaže. Možda mislite da udvostručenje dužine zahtijeva samo nešto deblju šipku, ali fizika je nemilosrdna.

Kao dužina ($L$) Kako se povećava dužina šipke, kritično opterećenje drastično opada jer je nosivost obrnuto proporcionalna kvadratu dužine. To znači da mala promjena dužine hoda klipa dovodi do ogromnog smanjenja opterećenja koje cilindar može podnijeti.

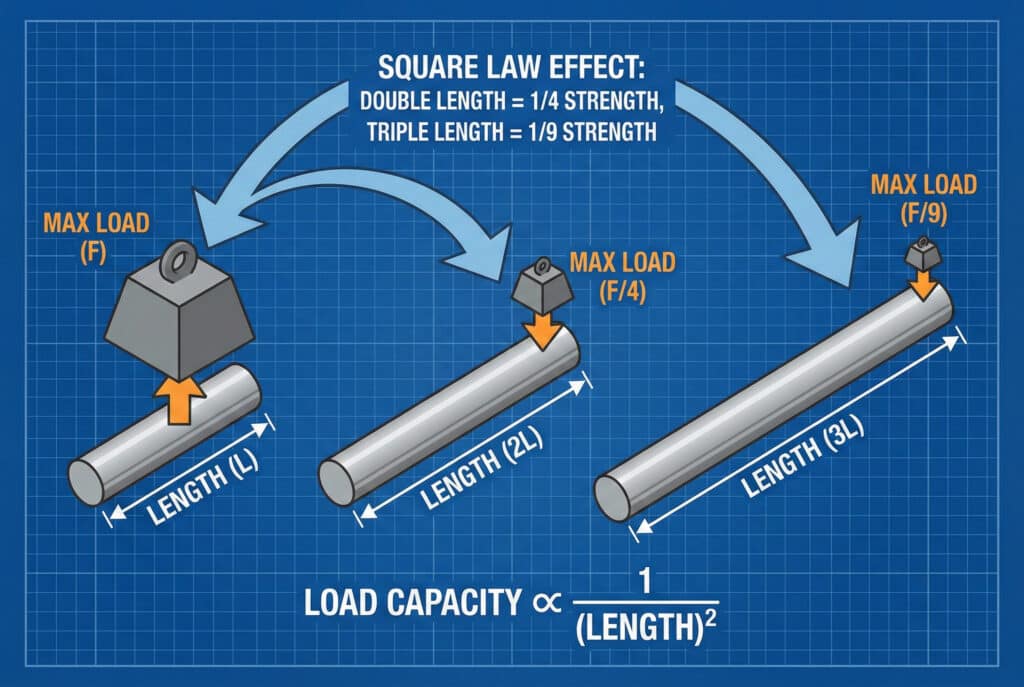

Efekat kvadratnog zakona

Vratimo se na Johna iz Ohija. Koristio je standardni cilindar šipke s hodom od 1000 mm.

• Ako udvostručite dužinu hoda, granica klizanja se ne smanjuje samo na pola—ona pada na jedna četvrtina od svoje izvorne vrijednosti.
• Ako udvostručite dužinu, čvrstoća pada na jedna devetina.

John je pokušavao gurati težak teret dugom palicom. Bilo je fizički nemoguće da taj standardni OEM cilindar izdrži. Suočavao se s tjednima kašnjenja čekajući deblji, prilagođeni OEM zamjenski dio. Tada smo mi uskočili. Analizirali smo njegove podatke i shvatili da mu nije trebao deblji klip, nego sasvim drugačija mehanika.

Zašto biste trebali razmotriti cilindar bez klipa za eliminaciju uvijanja?

Ako vam Eulerova formula kaže da je vaša primjena rizična, imate dva izbora: znatno povećati promjer cilindra (skupo) ili promijeniti dizajn.

Cilindri bez klipa potpuno eliminišu klipnu šipku, čime se uklanja rizik od savijanja šipke i omogućava znatno duži hod unutar kompaktnih dimenzija. Ovo je “cheat kod” za zaobilaženje Eulerovih ograničenja.

Bepto cilindri bez šipke naspram standardnih cilindara sa šipkom

U Bepto smo specijalizirani za visokokvalitetne zamjene za cilindar bez klipa. Budući da je sila sadržana unutar cijevi i prenosi se preko kolica, nema klipa koji bi se mogao savijati.

Evo zašto je John prešao na naše Bepto rješenje:

Kada nas je John kontaktirao, identificirali smo kompatibilni Bepto cilindar bez klipa koji je odgovarao njegovim tačkama montaže. Poslali smo ga istog popodneva. Njegova proizvodna linija je ponovo proradila u roku od 24 sata. Ne samo da je trajno riješio problem uvijanja, već je i značajno uštedio u poređenju s troškom zamjene originalne opreme (OEM).

Zaključak

Eulerova formula za kolonu je ključni alat za izračunavanje granica sigurnosti, ali također ističe urođenu slabost cilindara s dugim hodom klipa. Ako vaš izračun pokaže da ste blizu kritične granice, ne rizikujte. Prelazak na Bepto cilindar bez klipa Potpuno uklanja varijablu “dužine štapa” iz jednačine, osiguravajući stabilnost i štedeći vam novac.
