Hidrodinamičko podmazivanje: Kada cilindrične brtve “hidroplaniraju”?

Jeste li se ikada zapitali zašto neki pneumatski cilindri razvijaju misteriozne curenja koja se čine da se pojave preko noći? Odgovor bi mogao ležati u fenomenu posuđenom iz automobilskih sigurnosnih sistema – hidroplaniranju. Baš kao što gume vašeg automobila mogu izgubiti kontakt s mokrim cestama, zaptivke cilindara mogu “hidroplanirati” na prekomjernim slojevima maziva, što dovodi do katastrofalnog otkazivanja zaptivanja. Tokom mojih 15 godina otklanjanja kvarova na pneumatskim sistemima, vidio sam kako je ovaj zanemaren problem koštao kompanije milione u neplaniranim zastojima.

Hidrodinamičko podmazivanje nastaje kada tlak tekućine stvori sloj maziva dovoljne debljine da odvoji površine brtvi od zidova cilindra, uzrokujući da se brtve “hidroplaniraju” i izgube zaptivnu učinkovitost, obično pri brzinama iznad 0,5 m/s uz prekomjerno podmazivanje. Razumijevanje ove ravnoteže je ključno za održavanje optimalnih performansi cilindra.

Prije samo tri mjeseca primio sam hitan poziv od Davida, inženjera postrojenja u pogonu za preradu hrane u Wisconsinu. Cilindri na njegovoj brzoj liniji za pakovanje doživljavali su iznenadni, neobjašnjivi protok zraka koji tradicionalno otklanjanje kvarova nije moglo riješiti. Frustracija u njegovom glasu bila je očita – proizvodnja je pala za 40%, a narudžbe kupaca su se gomilale.

Sadržaj

• Šta je hidrodinamičko podmazivanje u pneumatskim cilindarima?
• Kada cilindrični zaptivci počinju hidroplanirati?
• Kako možete otkriti i spriječiti hidroplaniranje brisača?
• Koje strategije podmazivanja optimiziraju rad brtvi?

Šta je hidrodinamičko podmazivanje u pneumatskim cilindarima?

Razumijevanje hidrodinamičkog podmazivanja je ključno za predviđanje i sprečavanje problema u radu brtvi.

Hidrodinamičko podmazivanje se dešava kada relativni pokret¹ između površina stvara dovoljan pritisak tečnosti da se formira kontinuirani film maziva koji u potpunosti odvaja dodirne površine, prelazeći iz graničnog podmazivanja u potpuno podmazivanje fluidnim filmom. Ova tranzicija temeljno mijenja ponašanje brtve i njenu učinkovitost.

Fizika hidrodinamičkog podmazivanja

Reynoldsova jednačina upravlja stvaranjem hidrodinamičkog pritiska:

$\frac{\partial}{\partial x} \left( h^{3} \frac{\partial p}{\partial x} \right) + \frac{\partial}{\partial z} \left( h^{3} \frac{\partial p}{\partial z} \right) = 6 \mu U \frac{\partial h}{\partial x} + 12 \mu \frac{\partial h}{\partial t}$

Gdje:

• ( $h$ ) = debljina filma
• ( $p$ ) = pritisak
• ( $mikro$ ) = dinamička viskoznost²
• ( $U$ ) = površinska brzina

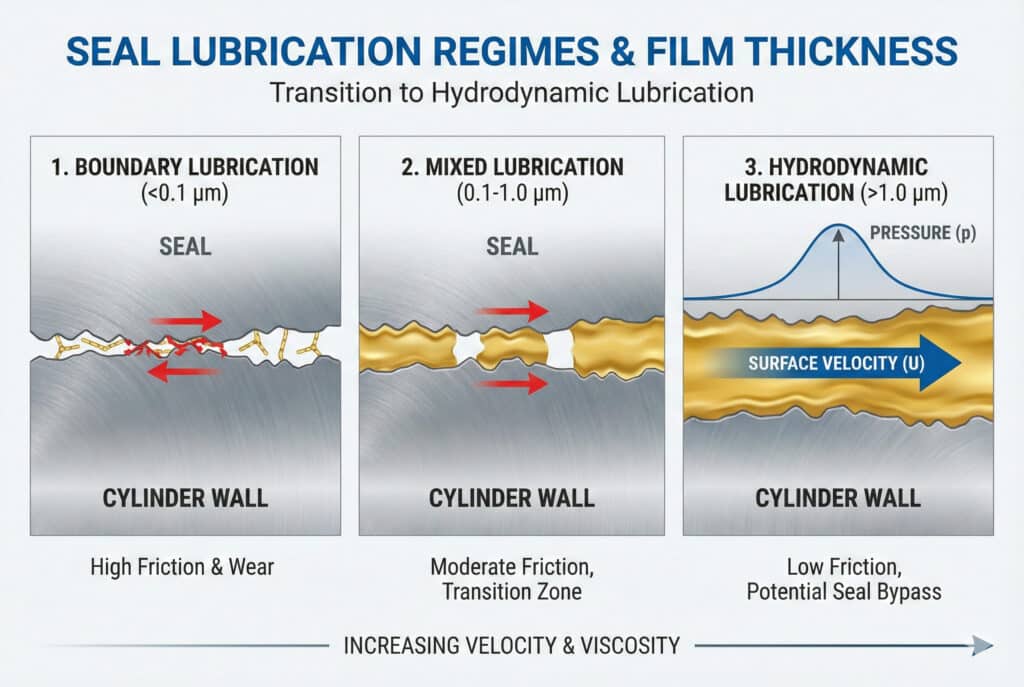

Režimi podmazivanja u cilindarima

Podmazivanje granice

• Debljina filma: < 0,1 μm
• Dolazi do direktnog kontakta površina.
• Visoka trenje i habanje
• Tipično pri malim brzinama

Miješano podmazivanje

• Debljina filma: 0,1-1,0 μm
• Djelimično odvajanje površina
• Umjereno trenje
• Ponašanje u tranzicijskoj zoni

Hidrodinamičko podmazivanje

• Debljina filma: > 1,0 μm
• Potpuna površinska separacija
• Nisko trenje, ali moguć zaobilaženje brtve
• Karakteristika rada velikom brzinom

Kritični parametri koji utiču na formiranje filma

Izazov je održati dovoljno podmazivanja za zaštitu brtve, istovremeno sprječavajući prekomjerno nakupljanje filma koje uzrokuje hidroplaniranje.

Kada cilindrični zaptivci počinju hidroplanirati?

Predviđanje početka hidroplaniranja foka zahtijeva razumijevanje više međusobno povezanih faktora.

Hidroplaniranje brtve obično počinje kada debljina filma maziva premaši 2-3 puta dizajniranu debljinu brtve. interferencijsko pristajanje³, obično se javlja pri brzinama iznad 0,5 m/s, s viskoznostima iznad 32 cSt i prekomjernim stopama podmazivanja. Tačan prag zavisi od geometrije brtve, svojstava materijala i radnih uslova.

Kalkulacije kritične brzine

Kritična brzina za hidroplaniranje može se procijeniti pomoću:

$V_{kritična} = \frac{2 \mu \Delta p}{\rho g h^{2}}$

Gdje:

• ( $mikro$ ) = viskoznost maziva
• ( $\Delta p$) = diferencijal pritiska
• ($\rho$) = gustoća maziva
• ( $g$) = visina praznine
• ( $h$) = debljina filma

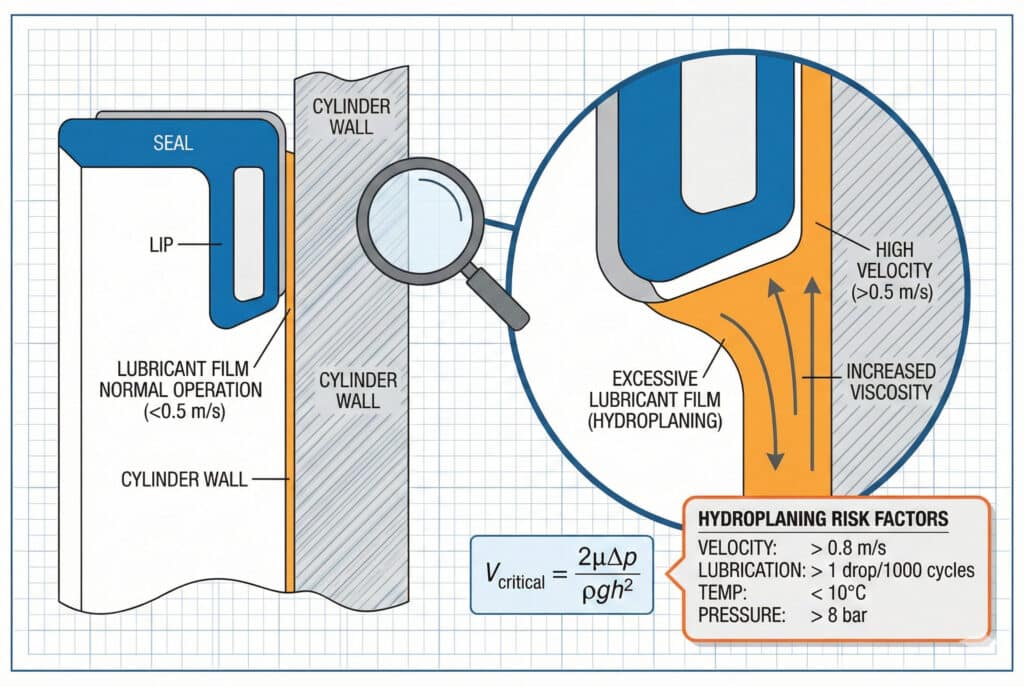

Faktori rizika pri hidroplaniranju

Stanja visokog rizika

• Brzina: > 0,8 m/s kontinuirani rad
• Stopa podmazivanja: > 1 kap po 1000 ciklusa
• Temperatura: < 10°C (povećana viskoznost)
• Pritisak: > 8 bar diferencijal

Faktori dizajna brtvi

• Interferencijsko pristajanje: Niska interferencija povećava rizik
• Geometrija usanaOštrije usne sklonije podizanju
• Tvrdoća materijala: Mekani zaptivci se lakše deformišu
• Završna obrada površineVrlo glatke površine pogoduju stvaranju filma.

Pragovi specifični za aplikaciju

Utjecaji okoliša

Temperatura značajno utječe na rizik od akvaplaninga:

• Hladni uslovi povećanje viskoznosti, poticanje stvaranja gušćih filmova
• Vrući uslovi smanjuje viskoznost, ali može uzrokovati degradaciju brtve
• Vlažnost može utjecati na svojstva maziva i bubrenje brtve

Sjećaš li se Davida iz Wisconsina? Njegova linija za pakovanje radila je brzinom od 1,4 m/s uz automatsko podmazivanje postavljeno previsoko. Ta kombinacija stvorila je savršene uvjete za hidroplaniranje. Nakon što smo optimizirali njegov raspored podmazivanja i prešli na naše Bepto brtve s niskim trenjem, njegovi problemi s curenjem potpuno su nestali!

Kako možete otkriti i spriječiti hidroplaniranje brisača?

Rano otkrivanje i prevencija hidroplaniranja štedi skupe zastoje i zamjenu komponenti.

Detekcija hidroplaniranja uključuje praćenje porasta potrošnje zraka, uzoraka curenja ovisnih o brzini i mjerenja debljine filma maziva, dok se prevencija usredotočuje na optimizirane stope podmazivanja, odabir brtvi i kontrolu radnih parametara. Proaktivno nadgledanje je daleko isplativije od reaktivnih popravki.

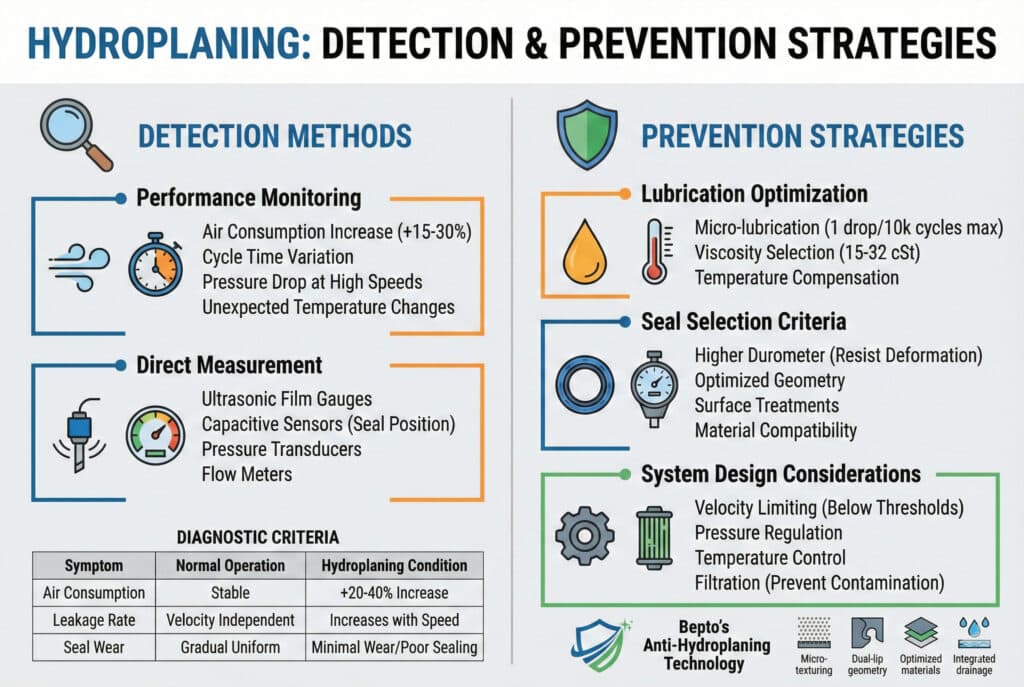

Metode detekcije

Praćenje performansi

• Potrošnja zrakaPorast od 15-30% ukazuje na moguće hidroplaniranje.
• Varijacija vremena ciklusa: Neujednačena izvedba ukazuje na nestabilnost filma
• Pad pritiska: Smanjen pritisak držanja pri velikim brzinama
• Praćenje temperature: Neočekivane promjene temperature

Direktne tehnike mjerenja

• Ultrazvučni mjerači debljine: Izmjerite film maziva direktno
• Kapacitivni senzori: Otkrivanje promjena položaja brtve
• Pritisni pretvarači: Pratite varijacije dinamičkog pritiska
• Mjerači protoka: Pratiti obrasce potrošnje zraka

Dijagnostički kriteriji

Strategije prevencije

Optimizacija podmazivanja

• Mikrolubrikacija: 1 kap po 10.000 ciklusa maksimalno
• Odabir viskoznosti: 15-32 cSt za većinu primjena
• Kompenzacija temperature: Podesite stope za ambijentalne uvjete
• Kontrola kvalitetaKoristite samo čista, propisana maziva.

Kriteriji odabira zaptivača

• Više durometar⁴: Oduprijeti se deformaciji pod pritiskom filma
• Optimizirana geometrija: Dizajnirano za specifične raspone brzina
• Tretmani površine: Dostupni premazi protiv hidroplaniranja
• Kompatibilnost materijala: Uskladite brtvu sa hemijom maziva

Razmatranja pri projektovanju sistema

• Ograničenje brzine: Držite brzine ispod kritičnih pragova
• Regulacija pritiskaOdržavati stalne radne pritiske
• Kontrola temperature: Stabilizirati operativno okruženje
• Filtracija: Spriječiti kontaminaciju koja utječe na formiranje filma

Beptoova tehnologija protiv hidroplaniranja

Naši napredni dizajni brtvi uključuju:

• Mikroteksturiranje: Površinski uzorci koji razbijaju filmove maziva
• Geometrija dvostrukih usanaPrimarno brtvljenje s sekundarnom kontrolom filma
• Optimizirani materijali: Formulirano za specifične raspone brzina
• Integrisani odvod: Kanalizacije za upravljanje viškom maziva

Koje strategije podmazivanja optimiziraju rad brtvi?

Pravilna strategija podmazivanja balansira zaštitu brtvi i prevenciju hidroplaniranja.

Optimalne strategije podmazivanja koriste kontrolirano mikrodoziranje, maziva usklađena po viskoznosti i stope primjene ovisne o brzini kako bi se održao režim mješovitog podmazivanja koji pruža zaštitu brtvila bez rizika od hidroplaniranja. Ključ je precizna kontrola, a ne prekomjerna primjena.

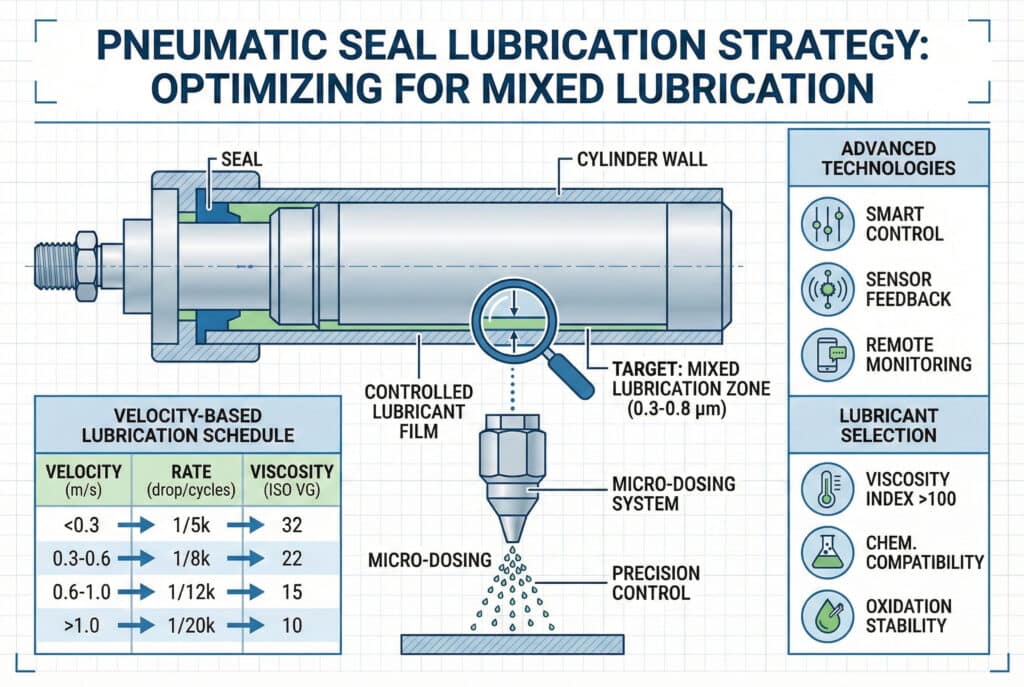

Optimizacija režima podmazivanja

Cilj: Miješana zona podmazivanja

• Debljina filma: 0.3-0.8 μm
• Koeficijent trenja: 0.05-0.15
• Stopa habanja: Minimalno
• Učinkovitost brtvljenja: Maksimum

Smjernice za primjenu

Raspored podmazivanja zasnovan na brzini

Napredne tehnologije podmazivanja

Sistemi za mikrodoziranje

• Preciznost: ±2% volumenska tačnost
• Tajming: Sinkronizovano s položajem cilindra
• Praćenje: Praćenje potrošnje u stvarnom vremenu
• Prilagođavanje: Automatska optimizacija stope

Pametna kontrola podmazivanja

• Povratna informacija senzora: Kompenzacija temperature i vlažnosti
• Prediktivni algoritmiPredvidite potrebe za podmazivanjem
• Daljinski nadzor: Mjerenje performansi staze
• Obavijesti o održavanju: Proaktivna obavještenja sistema

Kriteriji za odabir maziva

Fizička svojstva

• indeks viskoznosti⁵: > 100 za stabilnost temperature
• Tačka toka: -30°C minimum za rad na hladno
• Tačka paljenja: > 200°C radi sigurnosti
• Oksidativna stabilnost: Produžen vijek trajanja

Hemijska kompatibilnost

• Materijali za brtve: Ne smije uzrokovati oticanje ili degradaciju
• Metalni komponente: Potrebna zaštita od korozije
• Životna sredina: Prehrambenog kvaliteta ili ekološki siguran po potrebi

Savladavanje principa hidrodinamičkog podmazivanja osigurava da vaši pneumatski sistemi rade s maksimalnom efikasnošću, izbjegavajući skupe zamke hidroplaniranja brtvi.
