Privremeni pritisakni odgovor: mjerenje vremena kašnjenja u cilindarima s dugim hodom

Tehnički dijagram koji ilustrira privremeni zaostatak u reakciji pritiska u pneumatskom krugu s cilindrom bez klipa, ventilom i spremnikom. Grafikon pritiska u odnosu na vrijeme i stopatka ističu kašnjenje od 200–500 ms u propagaciji pritiska. — Dijagram kašnjenja privremene pritisne reakcije u pneumatskom sistemu

Kada vaš automatizacijski sistem s dugim hodom pokazuje nepredvidive kašnjenja i varijacije u vremenu koje poremete cijeli vaš proizvodni slijed, doživljavate efekte privremenog kašnjenja u odzivu pritiska — fenomena koji može dodati 200–500 ms nepredvidivog kašnjenja svakom ciklusu. Ovaj nevidljivi ubijač tačnosti frustrira inženjere koji projektuju na osnovu izračuna u stalnom stanju, ali se susreću s dinamičkim ponašanjem u stvarnom svijetu. ⏱️

Zastoj u privremenom odgovoru na pritisak javlja se kada promjene pritiska na ventilu trebaju vrijeme da se prošire kroz zračni volumen i stignu do klipa cilindra, pri čemu je vrijeme kašnjenja određeno kompresibilnost zraka¹, volumen sistema, ograničenja protoka i brzina propagacije talasa pritiska kroz pneumatski krug.

Prošle sedmice sam radio s Kevinom, sistemskim integratorom u Detroitu, čiji su cilindri s hodom od dva metra uzrokovali probleme sa sinhronizacijom na njegovoj proizvodnoj liniji za montažu automobila, s varijacijama u vremenu do 400 ms koje su odbacivale skupe komponente.

Sadržaj

Šta uzrokuje kašnjenje privremene pritisne reakcije u pneumatskim sistemima?
Kako mjerite i kvantificirate vrijeme kašnjenja pritiska?
Zašto su cilindri s dugim hodom podložniji kašnjenju?
Koje metode mogu minimizirati kašnjenje privremene reakcije?

Šta uzrokuje kašnjenje privremene pritisne reakcije u pneumatskim sistemima?

Razumijevanje fizike propagacije valova pritiska je ključno za predviđanje vremena odgovora sistema.

Zastoj u privremenom pritisnom odgovoru proizlazi iz konačne brzine propagacija talasa pritiska² putem komprimiranog zraka (približno 343 m/s pod standardnim uslovima), u kombinaciji s kapacitivnost sistema³ efekti gdje se veliki zapremine zraka moraju dovesti pod tlak ili odtlak prije nego što se pokret započne.

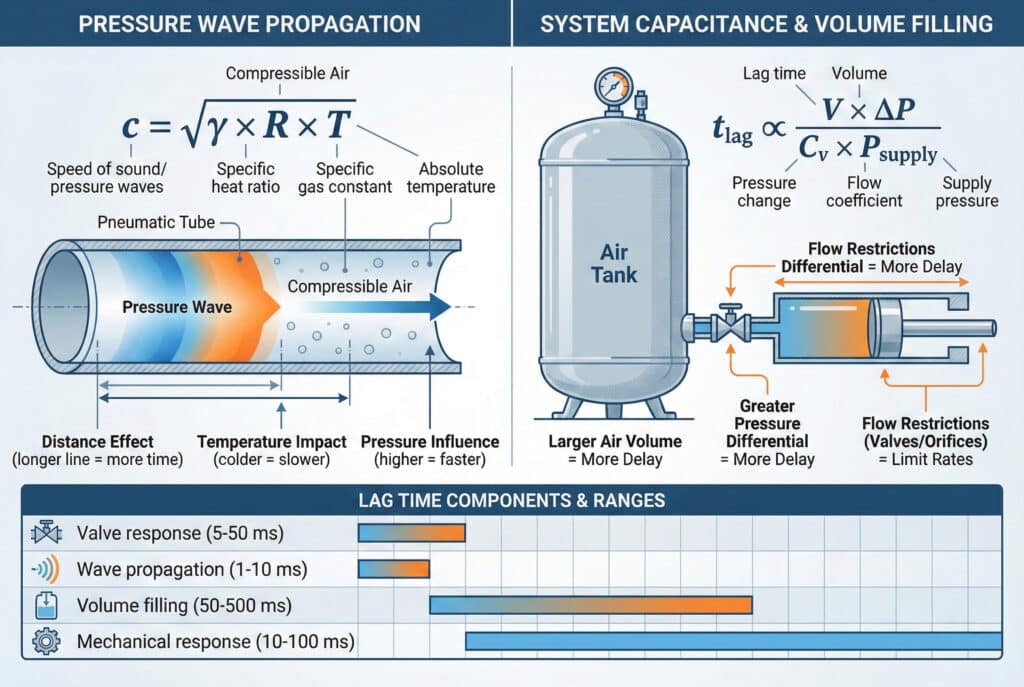

Tehnička infografika koja ilustrira fiziku kašnjenja privremene reakcije na pritisak u pneumatskim sistemima. Lijeva ploča detaljno prikazuje "Propagaciju talasa pritiska" sa formulom brzine zvuka c = √(γ × R × T). Desna ploča objašnjava "Kapacitivnost sistema i popunjavanje zapremine" koristeći dijagram rezervoara zraka i formulu za vrijeme kašnjenja. Donji odjeljak je dijagram koji prikazuje "Komponente i raspone vremena kašnjenja" za odziv ventila, propagaciju talasa, punjenje zapremine i mehanički odziv. — Fizika kašnjenja privremene reakcije pritiska

Osnovna fizika širenja pritiska

Brzinu zvučnih valova u zraku određuje:
$c = \sqrt{\gamma \times R \times T}$

Gdje:

$c$ = Brzina zvučnih/pritisnih valova (m/s)
$\gamma$ = Specifični omjer toplote (1,4 za zrak)
$R$ = Specifična gasna konstanta (287 J/kg·K za zrak)
$T$ = Apsolutna temperatura (K)

Glavni doprinosioci kašnjenju

Kašnjenje propagacije vala:

Učinak udaljenosti: Duže pneumatske linije povećavaju vrijeme propagacije
Uticaj temperatureHladniji zrak smanjuje brzinu vala
Utjecaj pritiska: Viši pritisci neznatno povećavaju brzinu vala

Kapacitivnost sistema:

Zapremina zrakaVeći volumeni zahtijevaju veću razmjenu zračne mase.
Razlika pritiskaVeće promjene pritiska zahtijevaju više vremena.
Ograničenja protokaOtvori i ventili ograničavaju brzine punjenja/pražnjenja

Komponente vremena kašnjenja

Komponenta	Tipičan raspon	Primarni faktor
Odgovor ventila	5-50 ms	Valvna tehnologija
Propagacija valova	1-10 ms	Dužina reda
Popunjavanje volumena	50-500 ms	Sistemski kapacitivitet
Mehanički odgovor	10-100 ms	Masa za inerciju

Uticaj sistema na volumen

Odnos između volumena i vremena kašnjenja je sljedeći:
$t_{lag} \propto \frac{V \Delta P}{C_{v} P_{supply}}$

Gdje veći obimi ( $V$ ) i promjene pritiska ( $\Delta P$ ) povećanje zaostatka, dok viši koeficijenti protoka ( $C_{v}$ ) i pritisci na snabdijevanje ga smanjuju.

Kako mjerite i kvantificirate vrijeme kašnjenja pritiska?

Precizno mjerenje privremenog odziva zahtijeva odgovarajuću instrumentaciju i tehnike analize.

Mjerite vrijeme kašnjenja pritiska koristeći visoku brzinu. pritisni pretvarači⁴ pozicioniran na izlazu ventila i priključku cilindra, bilježeći podatke o pritisku u odnosu na vrijeme pri brzinama uzorkovanja od 1-10 kHz kako bi se zabilježio potpuni privremeni odziv od aktivacije ventila do početka kretanja cilindra.

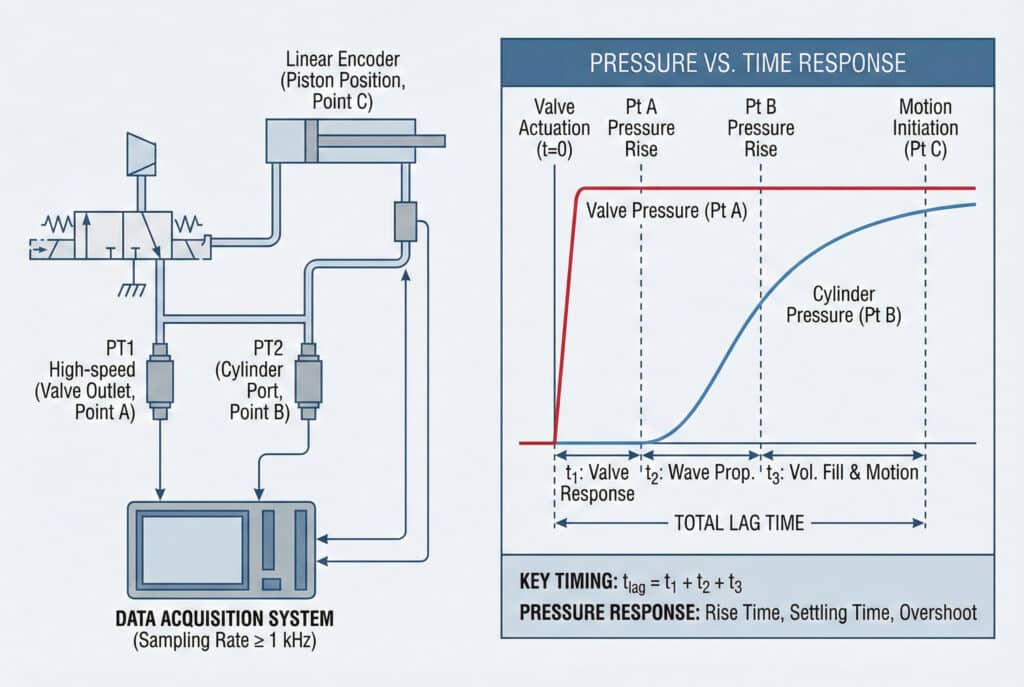

Tehnički dijagram koji ilustrira mjerenje kašnjenja pneumatskog pritiska. Lijeva ploča prikazuje postavku s visokobrzinskim transduktorima pritiska na izlazu ventila i na priključku cilindra, povezanim s sistemom za prikupljanje podataka. Desna ploča je grafikon pritiska naspram vremena koji prikazuje kašnjenje između aktivacije ventila i kretanja cilindra, razlažući ukupno kašnjenje na komponente: odziv ventila (t₁), propagaciju vala (t₂) i punjenje zapremine (t₃). — Mjerenje i analiza kašnjenja pneumatskog pritiska

Zahtjevi za postavljanje mjerenja

Osnovna instrumentacija:

Pritisni pretvarači: Vrijeme odziva <1 ms, tačnost ±0,11 TP3T
Prikupljanje podatakaUzorak brzine ≥1 kHz
Senzori položaja: Linearni enkoderi ili LVDT-ovi za detekciju pokreta
Upravljanje ventilimaPrecizna kontrola vremenskog trajanja za ponovljivost testa

Tačke mjerenja:

Tačka A: Izlazni ventil (referentno vrijeme)
Tačka B: Vremena dolaska u cilindarsku rupu
Tačka C: Položaj klipa (pokretanje pokreta)

Metodologija analize

Ključni parametri vremenskog okvira:

t₁: Promjena izlaznog pritiska uslijed aktivacije ventila
t₂Promjena pritiska na izlazu u promjenu pritiska na ulazu u cilindar
t₃Promjena pritiska u cilindarskom kanalu za pokretanje pokreta
Ukupno kašnjenje: t₁ + t₂ + t₃

Karakteristike pritiska u odgovoru:

Vrijeme porasta: 10-90% trajanje promjene pritiska
Vrijeme za nagodbu: Vrijeme potrebno da se dostigne ±2% konačnog pritiska
Priliv: Vršni pritisak iznad vrijednosti stalnog stanja

Tehnike analize podataka

Metoda analize	Prijava	Preciznost
Odgovor na korak	Standardno mjerenje zaostatka	±5 ms
Odziv na frekvenciju	Karakterizacija dinamičkog sistema	±2 ms
Statistička analiza	Kvantifikacija varijacije	±1 ms

Studija slučaja: Kevinova automobilijska linija

Kada smo mjerili Kevinov 2-metarski sistem zamaha:

Odgovor ventila: 15 ms
Propagacija valova: 8 ms (ukupna dužina linije 2,7 m)
Popunjavanje volumena: 285 ms (velika cilindrična komora)
Pokretanje pokreta: 45 ms (visok inercijski opterećenje)
Ukupno izmjereno kašnjenje: 353 ms

Ovo je objasnilo njegove varijacije u vremenu od 400 ms kada su bile u kombinaciji s fluktuacijama u opskrbi pritiskom.

Zašto su cilindri s dugim hodom podložniji kašnjenju?

Cilindri s dugim hodom predstavljaju jedinstvene izazove koji pojačavaju probleme privremene reakcije.

Cilindri s dugim hodom pokazuju veću osjetljivost na kašnjenje zbog većih unutrašnjih zapremina zraka koje zahtijevaju prijenos veće mase zraka, dužih pneumatskih spojeva koji povećavaju kašnjenja u prijenosu i većih pokretnih masa koje stvaraju veći inercijski otpor pri pokretanju pokreta.

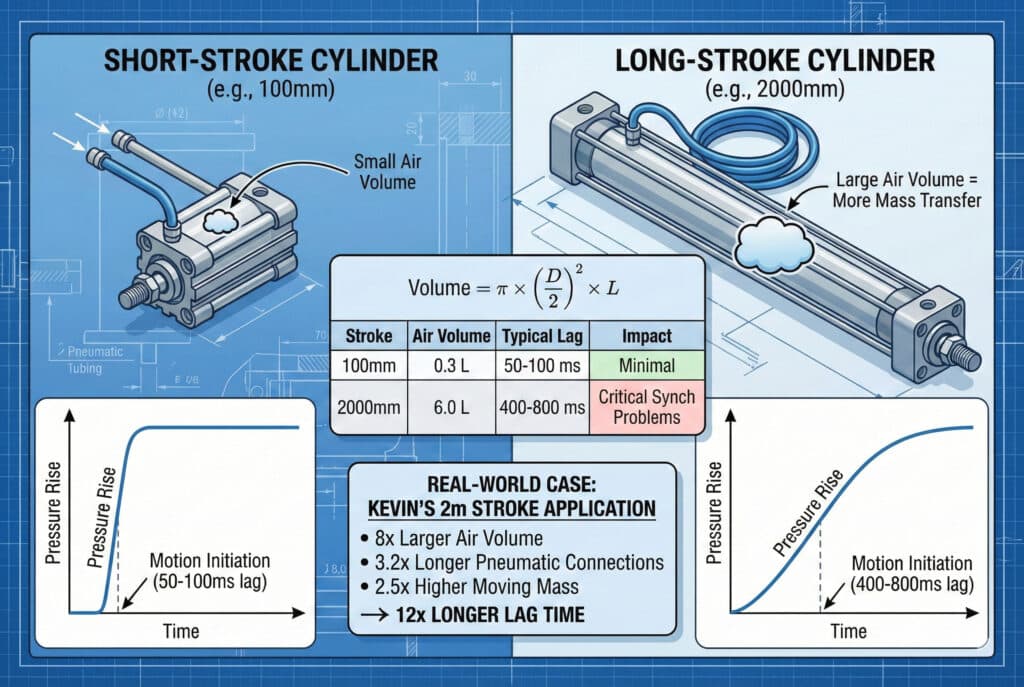

Infografika koja upoređuje privremeni pritisak kod pneumatskih cilindara kratkog hoda (100 mm) i dugog hoda (2000 mm). Vizuelno prikazuje da cilindri dugog hoda imaju veći unutrašnji volumen zraka, što dovodi do znatno sporijeg rasta pritiska i odgođenog pokretanja kretanja (zadiranje od 400-800 ms) u poređenju sa cilindrima kratkog hoda (zadiranje od 50-100 ms). Tabela s podacima i okvir sa studijom slučaja iz stvarnog svijeta ističu kako složeni faktori u primjenama sa dugim hodom mogu rezultirati 12 puta dužim vremenima kašnjenja. — Usporedba privremenog odziva cilindara kratkog i dugog hoda

Odnos volumena i hoda klipa

Za cilindar s prečnikom radilice D i hodom L:
$Zapremina = \pi \times \left( \frac{D}{2} \right)^{2} \times L$

Zapremina zraka raste linearno s dužinom hoda, što direktno utječe na vrijeme kašnjenja.

Analiza utjecaja dužine hoda

Dužina hoda	Zapremina zraka	Tipična kašnjenje	Uticaj prijave
100 mm	0,3 L	50-100 ms	Minimalni utjecaj
500 mm	1,5 L	150-300 ms	Primjetno kašnjenje
1000 mm	3.0 L	250-500 ms	Značajni problemi s vremenom
2000 mm	6,0 L	400-800 ms	Kritični problemi sinkronizacije

Komponenti faktori u sistemima s dugim hodom

Dužina pneumatske linije:

Povećana udaljenost: Duži hodovi često zahtijevaju duže dovodne linije
Više veza: Više priključaka i potencijalnih ograničenja
Pad pritiska: Veći kumulativni gubici pritiska

Mehanički razlozi:

Veća inercija: Duži cilindri često podižu teže terete
Strukturna usklađenost: Duži sistemi mogu imati mehaničku fleksibilnost
Rastući izazoviZahtjevi za podršku utiču na odgovor.

Diferencije u dinamičkom ponašanju

Cilindri s dugim hodom pokazuju različite dinamičke karakteristike:

Odrazi valova pritiska:

Stojeći talasi: Može se pojaviti u dugim zračnim kolumnama
Rezonančni efektiPrirodne frekvencije mogu se poklopiti s radnim frekvencijama.
Oscilacije pritiska: Može uzrokovati lov ili nestabilnost

Neujednačena raspodjela pritiska:

Gradijenti pritiska: Duž dužine cilindra tokom privremenih stanja
Lokalna ubrzanja: Različit odgovor na različitim položajima udarca
Krajnji efekti: Različito ponašanje pri ekstremima udarca

Pravi primjer: montaža automobila

U Kevinovoj prijavi smo otkrili da su njegovi cilindri udarca od 2 metra imali:

8x veći volumen zraka nego cilindri ekvivalentnog hoda od 250 mm
3,2 puta duži pneumatski priključci zbog rasporeda mašine
2,5 puta veća pokretna masa od proširenog alata
Kombinovani efekat: 12x duže vrijeme odziva nego kod alternativa s kratkim hodom

Koje metode mogu minimizirati kašnjenje privremene reakcije?

Smanjenje kašnjenja privremene reakcije zahtijeva sistematske pristupe usmjerene na svaku komponentu kašnjenja.

Minimizirajte kašnjenje privremene reakcije smanjenjem zapremine (manji cilindri, kraći priključci), poboljšanjem protoka (veći ventili, smanjene prepreke), optimizacijom pritiska (viši pritisak napajanja, akumulatori) i poboljšanjima u dizajnu sistema (raspodijeljena kontrola, prediktivno aktiviranje).

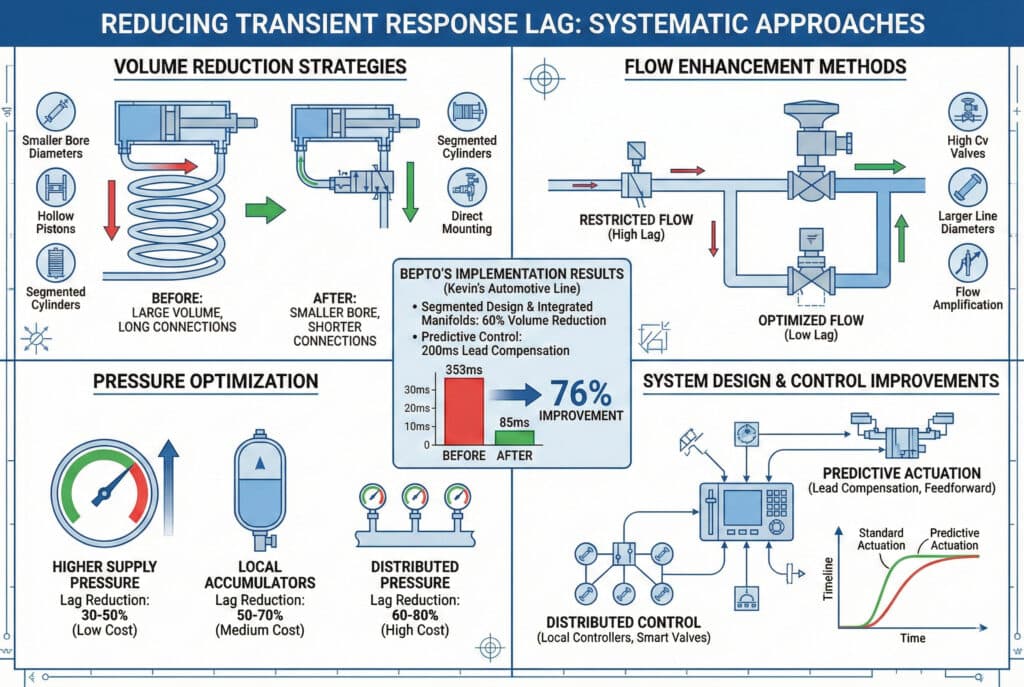

Detaljna tehnička infografika koja prikazuje sistematske pristupe za smanjenje transijentnog kašnjenja u pneumatskim sistemima. Dijagram je podijeljen na četiri strategije: smanjenje zapremine, poboljšanje protoka, optimizacija pritiska i poboljšanja dizajna i kontrole sistema, svaka sa specifičnim dijagramima i primjerima. Centralna studija slučaja ističe rezultate implementacije kompanije Bepto na automobilskoj liniji, pokazujući smanjenje kašnjenja od 76% (sa 353 ms na 85 ms) postignuto segmentiranim dizajnom i prediktivnom kontrolom. — Sistematski pristupi za smanjenje kašnjenja pneumatskog privremenog odziva

Strategije smanjenja obima

Optimizacija dizajna cilindra:

Manji prečnici cijevi: Smanjite volumen zraka uz održavanje sile
Šuplji klipovi: Minimalizirajte unutrašnji volumen zraka
Segmentirani cilindriViše kraćih cilindara umjesto jednog dugog cilindra

Minimizacija veze:

Direktno montiranjeVentili montirani direktno na cilindar
Integrisani kolektori: Eliminirajte posredne veze
Optimizirano usmjeravanje: Najkraći praktični pneumatski putevi

Metode poboljšanja protoka

Odabir ventila:

Visokocv ventiliBrže punjenje/pražnjenje volumena
Brzoodzivne ventile: Smanjeno vrijeme aktivacije ventila
Više ventilaParalelni tokovi za velike zapremine

Dizajn sistema:

Veći promjeri cijevi: Smanjene ograničenja protoka
Minimalne instalacijeSvaka veza dodaje ograničenje
Pojačanje protoka: Sistemi kojima upravlja pilot za velike protoke

Optimizacija sistema pritiska

Metoda	Smanjenje kašnjenja	Trošak implementacije
Veći pritisak opskrbe	30-50%	Nisko
Lokalni akumulatori	50-70%	Srednje
Rasporedjeni pritisak	60-80%	Visoko
Prediktivna kontrola	70-90%	Veoma visoko

Napredne tehnike upravljanja

Prediktivno aktiviranje:

Kompenzacija za olovo: Otvorite ventile prije nego što je kretanje potrebno
Napredna kontrola⁵Predvidjeti odgovor sistema na osnovu modela
Prilagodljivo vrijeme: Učiti i prilagođavati se varijacijama u sistemu

Rasporedena kontrola:

Lokalni kontroleri: Smanjiti kašnjenja u komunikaciji
Pametni ventili: Integrisana kontrola i aktivacija
Rubno računarstvo: Optimizacija odgovora u stvarnom vremenu

Beptoova rješenja za minimizaciju kašnjenja

U Bepto Pneumatics razvili smo specijalizirane pristupe za primjene s dugim hodom:

Dizajnerske inovacije:

Segmentirani cilindri bez klipaViše kraćih odjeljaka s koordiniranom kontrolom
Integrisani razvodnici ventila: Minimalizirajte obim veza
Optimizirana geometrija priključka: Poboljšane karakteristike protoka

Integracija kontrole:

Prediktivni algoritmiKompenzirati poznate karakteristike kašnjenja
Adaptivni sistemi: Samopodešavanje za promjenjive uslove
Rasporedjeno očitavanje: Više tačaka povratne informacije o položaju

Rezultati implementacije

Za Kevinovu proizvodnu liniju automobila smo implementirali:

Dizajn segmentiranog cilindra: Smanjen efektivni volumen za 60%
Integrisani razvodnici ventila: Eliminisano 40% od volumena veze
Prediktivna kontrola: Kompenzacija zaostatka od 200 ms
Rezultat: Smanjeno kašnjenje sa 353ms na 85ms (poboljšanje od 76%)

Analiza troškova i koristi

Kategorija rješenja	Smanjenje kašnjenja	Cjenovni faktor	Vremenski okvir ROI-ja
Optimizacija dizajna	40-60%	1,2-1,5x	6-12 mjeseci
Poboljšanje protoka	30-50%	1,1-1,3x	3-6 mjeseci
Napredna kontrola	60-80%	2.0-3.0x	12-24 mjeseca

Ključ uspjeha leži u razumijevanju da kašnjenje privremene reakcije nije samo vremenski problem—to je temeljna karakteristika sistema koja se mora projektovati od samog početka za optimalne performanse.

Često postavljana pitanja o kašnjenju privremene pritisne reakcije

Koje je tipično vrijeme kašnjenja za različite dužine hoda klipa?

Vrijeme kašnjenja općenito raste s dužinom hoda: 50–100 ms za hodove od 100 mm, 150–300 ms za hodove od 500 mm i 400–800 ms za hodove od 2000 mm. Međutim, dizajn sistema, izbor ventila i radni pritisak značajno utiču na ove vrijednosti.

Kako radni pritisak utječe na kašnjenje privremene reakcije?

Viši radni pritisak smanjuje vrijeme kašnjenja povećanjem pogonske sile za protok zraka i smanjenjem potrebne relativne promjene pritiska. Udvostručenje pritiska dovoda obično smanjuje kašnjenje za 30–40%, ali ta veza nije linearna zbog ograničenja protoka pri začepljenju.

Možete li potpuno eliminirati kašnjenje privremene reakcije?

Potpuna eliminacija je nemoguća zbog konačne brzine širenja talasa pritiska i kompresibilnosti zraka. Međutim, kašnjenje se može smanjiti na zanemarive nivoe (10–20 ms) odgovarajućim dizajnom sistema ili kompenzovati primjenom tehnika prediktivne kontrole.

Zašto se čini da neki cilindri imaju neujednačena vremena kašnjenja?

Varijacije vremena kašnjenja nastaju uslijed fluktuacija pritiska opskrbe, promjena temperature koje utječu na gustoću zraka, varijacija u odzivu ventila i razlika u opterećenju sustava. Ovi faktori mogu uzrokovati varijaciju vremena kašnjenja od ciklusa do ciklusa od ±20 do 501 TP3T.

Imaju li cilindri bez klipa drugačije karakteristike kašnjenja od cilindara s klipom?

Cilindri bez klipa mogu imati bolje karakteristike kašnjenja zahvaljujući fleksibilnosti dizajna koja omogućava optimizaciju unutrašnjih zapremina i integrirano montiranje ventila. Međutim, u nekim dizajnima oni također mogu imati veće unutrašnje zapremine, pa završni učinak ovisi o specifičnoj implementaciji i zahtjevima primjene.

Saznajte više o tome kako kompresibilnost zraka utječe na efikasnost i odziv pneumatskih sklopova. ↩
Istražite tehničke studije o brzini i ponašanju širenja talasa pritiska u industrijskim cijevima. ↩
Razumjeti ulogu kapacitivnosti sistema u upravljanju prijenosom mase zraka i stabilnošću pritiska. ↩
Pregledajte tehničke standarde za visokoprecizne tlakovne pretvarače koji se koriste u industrijskoj dijagnostici. ↩
Otkrijte kako strategije prednapredne kontrole mogu predvidjeti i nadoknaditi kašnjenja u sistemu. ↩
