Izračunavanje koeficijenta protoka (Cv) potrebnog za kritične brzine cilindra

Kada vaša proizvodna linija zahtijeva brže cikluse, ali vaši cilindri ne mogu pratiti tempo unatoč adekvatnom radnom pritisku, usko grlo često su preuski ventili s nedovoljnim koeficijentima protoka. Ovo naizgled nevidljivo ograničenje može smanjiti brzinu vašeg sistema za 50% ili više, koštajući vas hiljade u izgubljenoj produktivnosti dok tražite pogrešna rješenja.

The koeficijent protoka (Cv)¹ Predstavlja protočni kapacitet ventila, definisan kao protok vode u galonima po minuti pri 60°F koji stvara pad pritiska od 1 psi preko ventila, a za izračunavanje ispravnog Cv za pneumatske cilindre potrebno je uzeti u obzir gustoću zraka, odnose pritisaka i željene brzine cilindra.

Prošlog mjeseca sam pomogao Thomasu, inženjeru postrojenja u pogonu za pakovanje hrane u Ohaju, koji nije mogao razumjeti zašto njegovi novi visokobrzinski cilindri rade 40% sporije nego što je navedeno, uprkos adekvatnom kapacitetu kompresora i pravilnoj veličini cilindara.

Sadržaj

• Šta je koeficijent protoka (Cv) i zašto je važan?
• Kako izračunati potreban CV za pneumatske primjene?
• Koji faktori utiču na CV zahtjeve u visokobrzim sistemima?
• Kako možete odabrati pravi CV ventila za vašu primjenu?

Šta je koeficijent protoka (Cv) i zašto je važan?

Razumijevanje Cv je od suštinskog značaja za postizanje ciljanih brzina cilindara i performansi sistema.

Koeficijent protoka (Cv) kvantificira protočni kapacitet ventila, pri čemu Cv = 1 omogućava protok 1 GPM vode uz pad pritiska od 1 psi, a kod pneumatskih sistema to se prevodi u specifične protočne stope zraka koje direktno određuju maksimalne dostizne brzine cilindara.

Osnovna definicija CV-a

Osnovna Cv jednačina za tekućine je:
$C_{v} = Q \times \sqrt{\frac{SG}{\Delta P}}$

Gdje:

• $Q$ = Brzina protoka (GPM)
• $SG$ = Specifična težina² (1.0 za vodu)
• $\Delta P$ = Pad pritiska (psi)

CV za pneumatske primjene

Za komprimirani zrak, odnos postaje složeniji zbog kompresibilnosti:

$C_{v} = \frac{Q \times \sqrt{T \times SG}} {P_{1} \times \sqrt{\Delta P \times (P_{1} – \Delta P)}}$

Gdje:

• $Q$ = Brzina protoka zraka (SCFM)
• $T$ = Apsolutna temperatura (°R)
• $P_{1}$ = Ulazni pritisak (psia)
• $\Delta P$ = Pad pritiska (psi)

Zašto je Cv važan za brzinu cilindra

Cv vrijednost	Kapacitet protoka	Cilindarski udar
Premali	Ograničenje protoka	Spore brzine, loša izvedba
Pravilno dimenzionirano	Optimalni protok	Postignute ciljne brzine
Prevelik	Višak kapaciteta	Dobra izvedba, veći troškovi

Uticaj u stvarnom svijetu

Kada je Thomasova linija za pakovanje imala loše performanse, otkrili smo da su njegovi ventili imali Cv od 0,8, ali je njegova primjena visoke brzine zahtijevala Cv = 2,1 kako bi se postigla specificirana brzina cilindra od 2,5 m/s. Ovaj manjak protoka 62% savršeno je objasnio njegov nedostatak performansi.

Kako izračunati potreban CV za pneumatske primjene?

Precizno izračunavanje Cv zahtijeva razumijevanje odnosa između protoka i brzina cilindra.

Izračunajte potrebni Cv tako što ćete prvo odrediti protok zraka potreban za željenu brzinu cilindra koristeći $Q = \frac{A \times V \times P}{14.7 \times \eta}$, zatim primjenom pneumatske Cv formule uz sistemske pritiske i temperature kako bi se odredio minimalni koeficijent protoka ventila.

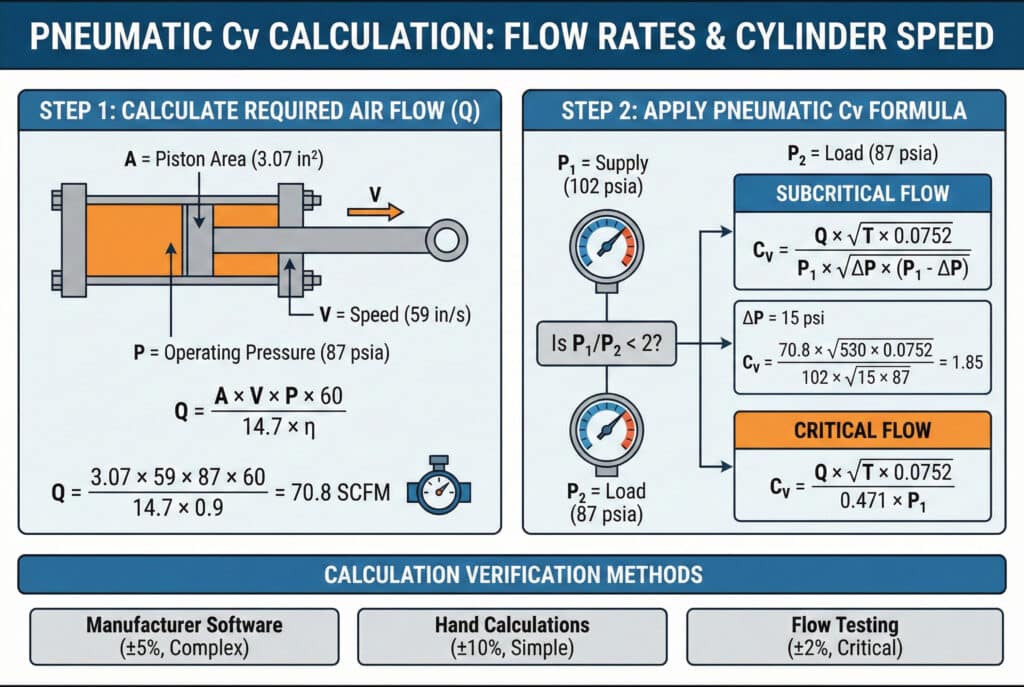

Proces izračunavanja korak po korak

Korak 1: Izračunajte potreban protok zraka

$Q = \frac{A \times V \times P \times 60}{14.7 \times \eta}$

Gdje:

• $Q$ = Brzina protoka zraka (SCFM)
• $A$ = Površina klipa (in²)
• $V$ = Poželjna brzina cilindra (in/s)
• $P$ = Radni pritisak (psia)
• $eta$ = Volumetrijska efikasnost³ (obično 0,85-0,95)

Korak 2: Primijenite pneumatski $C_{v}$ Formula

Za subkritični protok⁴ (P₁/P₂ < 2):
$C_{v} = \frac{Q \times \sqrt{T \times 0.0752}} {P_{1} \times \sqrt{\Delta P \times (P_{1} – \Delta P)}}$

Za kritični protok⁵ (P₁/P₂ ≥ 2):
$C_{v} = \frac{Q \times \sqrt{T \times 0.0752}}{0.471 \times P_{1}}$

Praktičan primjer izračuna

Hajde da izračunamo $C_{v}$ za tipičnu primjenu:

• Prečnik cilindra: 63 mm (3,07 inča²)
• Ciljna brzina: 1,5 m/s (59 in/s)
• Radni pritisak: 6 bar (87 psia)
• Pritisak napajanja: 7 bar (102 psia)
• Temperatura: 70°F (530°R)

Proračun protoka:

$Q = \frac{3.07 \times 59 \times 87 \times 60}{14.7 \times 0.9} = 70.8 \ \text{SCFM}$

Izračun CV-a:

$\Delta P = 102 – 87 = 15 \ \text{psi}$
$C_{v} = \frac{70.8 \times \sqrt{530 \times 0.0752}} {102 \times \sqrt{15 \times 87}} = 1.85$

Metode provjere izračuna

Metoda verifikacije	Preciznost	Prijava
Softver proizvođača	±5%	Složeni sistemi
Ručni proračuni	±10%	Jednostavne aplikacije
Test protoka	±2%	Kritične aplikacije

Koji faktori utiču na CV zahtjeve u visokobrzim sistemima?

Više varijabli utiče na stvarni Cv potreban za optimalne performanse. ⚡

Sistemi visokih brzina zahtijevaju veće vrijednosti Cv zbog povećanih protoka, padova pritiska usljed sile ubrzanja, utjecaja temperature na gustoću zraka i potrebe da se prevaziđu sistemske neefikasnosti koje su izraženije pri većim brzinama.

Primarna faktora utjecaja

Faktori vezani za brzinu:

• Zahtjevi za ubrzanjeVeće brzine zahtijevaju veći protok za brzo ubrzanje
• Kontrola usporavanjaKapacitet protoka izduvnih gasova utiče na performanse kočenja.
• Ciklusna frekvencijaBrže bicikliranje povećava prosječne zahtjeve za protok.

Sistemski faktori:

• Padovi pritiskaCijevi, priključci i filteri smanjuju efektivni pritisak.
• Varijacije temperature: Utjecaj na gustoću zraka i karakteristike protoka
• Učinci nadmorske visineNiži atmosferski pritisak utiče na proračune protoka

Dinamični zahtjevi za CV

Za razliku od izračuna u stalnom stanju, dinamički sistemi zahtijevaju razmatranje:

Zahtjevi za vršni protok:

Tokom ubrzanja, trenutni protok može biti 2-3 puta veći od stalnog protoka.

Privremeni pritisci:

Brzo prebacivanje ventila stvara valove pritiska koji utiču na protok.

Vrijeme odziva sistema:

Brzina otvaranja/zatvaranja ventila utiče na efektivni Cv.

Korekcije okoliša

Faktor	Ispravka	Uticaj na CV
Visoka temperatura (+40°C)	+15%	Povećajte potrebni Cv
Velika nadmorska visina (2000 m)	+20%	Povećajte potrebni Cv
Prljavo snabdijevanje zrakom	+25%	Povećajte potrebni Cv

Studija slučaja: Brzopakovanje

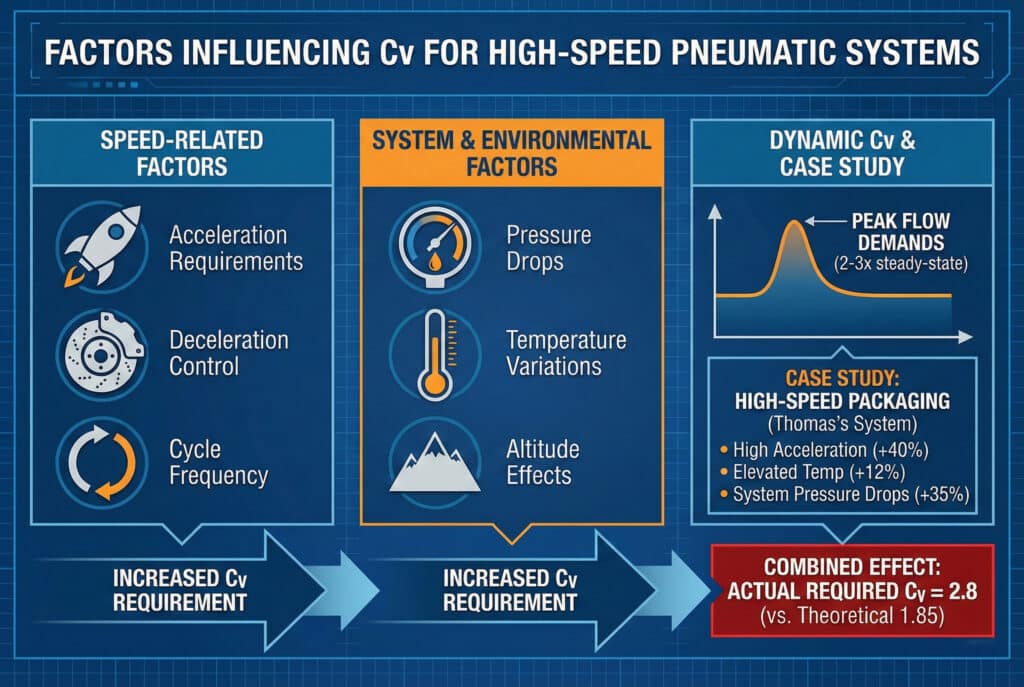

Analizirajući Thomasov sistem, otkrili smo nekoliko faktora koji povećavaju njegove Cv zahtjeve:

• Visoko ubrzanje: 5 m/s² potrebno 40% više protoka
• Povišena temperatura: Ljetni uslovi su dodali 12% na zahtjeve
• Pad pritiska u sistemu: Gubitak od 0,8 bara filtracijom povećao je potrebu za Cv za 35%

Kombinovani efekat značio je da mu je stvarni zahtjev bio Cv = 2,8, a ne teoretski 1,85, što objašnjava zašto čak i pravilno izračunati ventili ponekad ne zadovoljavaju očekivanja.

Kako možete odabrati pravi CV ventila za vašu primjenu?

Pravilni izbor ventila zahtijeva usklađivanje performansi, troškova i kompatibilnosti sistema.

Odaberite ventil Cv izračunavanjem teorijskih zahtjeva, primjenom sigurnosnih faktora od 1,2–1,5 za standardne primjene ili 1,5–2,0 za kritične visokobrzinske sisteme, a zatim odaberite komercijalno dostupne ventile koji zadovoljavaju ili premašuju prilagođeni Cv, uzimajući u obzir vrijeme odziva i karakteristike pada pritiska.

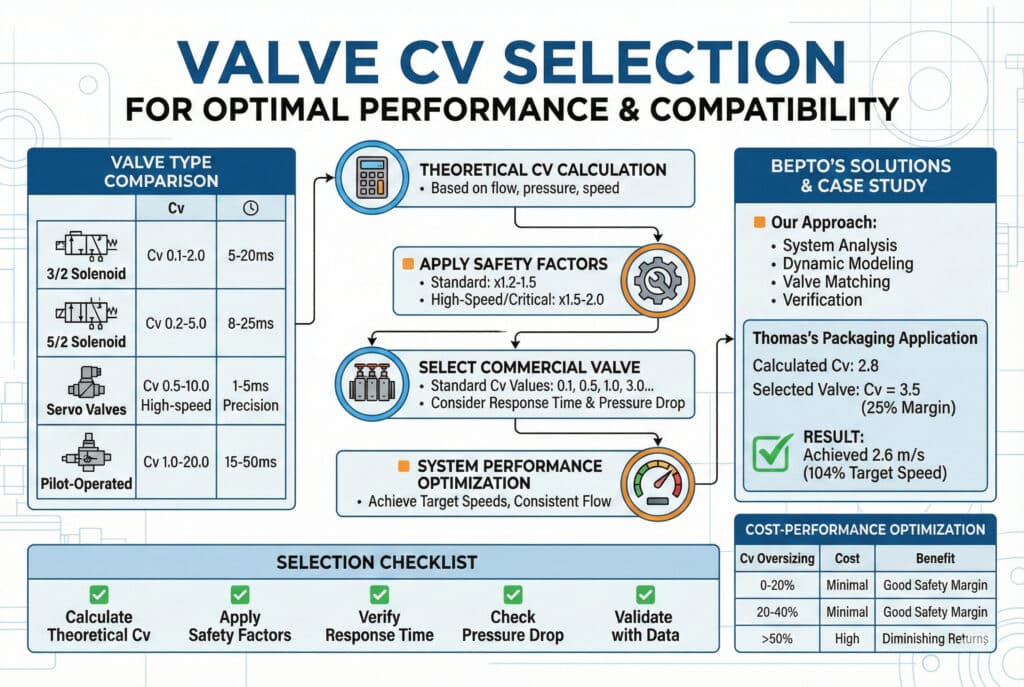

Metodologija odabira

Primjena sigurnosnog faktora:

• Standardne aplikacije: Cv_required × 1.2-1.3
• Brzi sistemi: Cv_required × 1.5-1.8
• Kritični procesi: Cv_required × 1.8-2.0

Razmatranja komercijalnih ventila:

• Standardne vrijednosti CV-a: 0.1, 0.2, 0.5, 1.0, 1.5, 2.0, 3.0, 5.0, itd.
• Vrijeme odgovora: Mora odgovarati zahtjevima ciklusa
• Klasa pritiska: Mora premašiti maksimalni pritisak sistema

Usporedba tipova ventila

Tip ventila	Opseg CV-a	Vrijeme odgovora	Najbolja aplikacija
3/2 solenoid	0.1-2.0	5-20 ms	Standardni cilindri
5/2 solenoid	0.2-5.0	8-25 ms	Dvosmjerni sistemi
Servo ventili	0.5-10.0	1-5 ms	Visoka preciznost
Pilotom upravljano	1.0-20.0	15-50 ms	Veliki cilindri

Bepto-va rješenja za optimizaciju CV-a

U Bepto Pneumaticsu pružamo sveobuhvatne usluge analize Cv i odabira ventila:

Naš pristup:

• Analiza sistema: Potpuna procjena zahtjeva za protok
• Dinamičko modeliranje: Vršni protok i analiza privremenih stanja
• Usklađivanje ventilaOptimalni izbor Cv s odgovarajućim faktorima sigurnosti
• Verifikacija performansi: Testiranje i validacija protoka

Integrisana rješenja:

• Sistemi Manifold: Optimizirani rasporedi ventila
• Pojačanje protokaVentili s visokim Cv kojima upravlja pilot
• Pametne kontrole: Adaptivno upravljanje protokom

Smjernice za implementaciju

Za Thomasovu primjenu pakiranja preporučili smo:

• Izračunati Cv: 2.8 (s korekcijama)
• Odabrani ventil: Cv = 3.5 (sigurnosni razmak 25%)
• Rezultat: Postignuto 2,6 m/s (104% ciljne brzine)

Kontrolna lista za odabir:

✅ Izračunajte teorijske Cv zahtjeve
✅ Primijenite odgovarajuće faktore sigurnosti
✅ Razmotrite korekcije okoline
✅ Provjerite kompatibilnost vremena odziva ventila
✅ Provjerite pad pritiska na ventilu
✅ Potvrdite podacima proizvođača

Optimizacija troškova i performansi

Preveliki CV	Uticaj na troškove	Poboljšanje performansi
0-20%	Minimalno	Dobra sigurnosna marža
20-50%	Umjeren	Izvrstan učinak
50%	Visoko	Opadajući prinosi

Ključ uspješnog odabira ventila leži u razumijevanju da Cv nije samo stvar stalnog protoka – već osiguravanja da vaš sistem može podnijeti vršne zahtjeve uz održavanje dosljednih performansi u svim radnim uslovima.
