Kako izračunati udarnu silu pneumatskog cilindra za zaštitu vaše opreme?

Uvod

Jeste li ikada doživjeli da se pneumatski cilindar zaleti u krajnji zaustavnik i ošteti vašu opremu? Nekontrolisane udarne sile mogu uništiti nosače, napuknuti kućišta cilindara i stvoriti opasne radne uslove. Bez odgovarajućih proračuna rizikujete skupe zastoje i sigurnosne rizike.

Impulsna sila pneumatskog cilindra izračunava se pomoću formule: $F = \frac{m \times v^{2}}{2 \times d}$, gdje je m pokretna masa (kg), brzina¹ pri udaru (m/s), a d je udaljenost usporavanja (m). Ovo kinetička energija² Konverzija određuje udarni opterećenje koje vaš sistem mora apsorbovati, što obično iznosi od 2 do 10 puta nazivnu potisnu silu cilindra, u zavisnosti od brzine i ublažavanje udaraca³.

Prošlog mjeseca primio sam hitan poziv od Roberta, nadzornika održavanja u pogonu za proizvodnju automobilskih dijelova u Detroitu. Njegova proizvodna linija upravo je doživjela treći kvar nosača cilindra u dva tjedna, što je koštalo više od $60,000 u zastoju. Osnovni uzrok? Nitko nije izračunao stvarne udarne sile—samo su pretpostavili da montažni pribor to može podnijeti. Dopustite da vam pokažem kako izbjeći Robertovu skupu pogrešku.

Sadržaj

• Koji faktori određuju udarnu silu pneumatskog cilindra?
• Kako izračunati udarnu silu korak po korak?
• Koje su najbolje metode za smanjenje sile udara?
• Kada koristiti ublažavanje udaraca naspram vanjskih amortizera?
• Zaključak
• Često postavljana pitanja o udarnom momentu pneumatskog cilindra

Koji faktori određuju udarnu silu pneumatskog cilindra?

Razumijevanje varijabli pomaže vam da kontrolišete i minimizirate destruktivne sile u vašim pneumatskim sistemima.

Glavni faktori koji određuju udarnu silu pneumatskog cilindra su: pokretna masa (klip cilindra, klipnjača i teret), brzina pri udaru, udaljenost za usporavanje i efikasnost prigušivanja. Teži tereti koji se kreću većim brzinama uz neadekvatno usporavanje stvaraju eksponencijalno veće udarne sile koje mogu premašiti strukturna ograničenja.

Objašnjene ključne varijable

Dopustite mi da razložim svaku ključnu komponentu:

• Pokretna masa (m): Uključuje sklop klipa, klipnjaču, montažnu opremu i vaš teret
• Brzina udara (v): Brzina kada se klip судари s krajnjim čepom ili jastučićnim navlakom
• Udaljenost usporavanja (d): Koliko daleko se jastuk ili apsorbent pomjeri dok zaustavlja masu
• Zračni pritisak: Veći pritisak povećava i potisnu silu i brzinu.

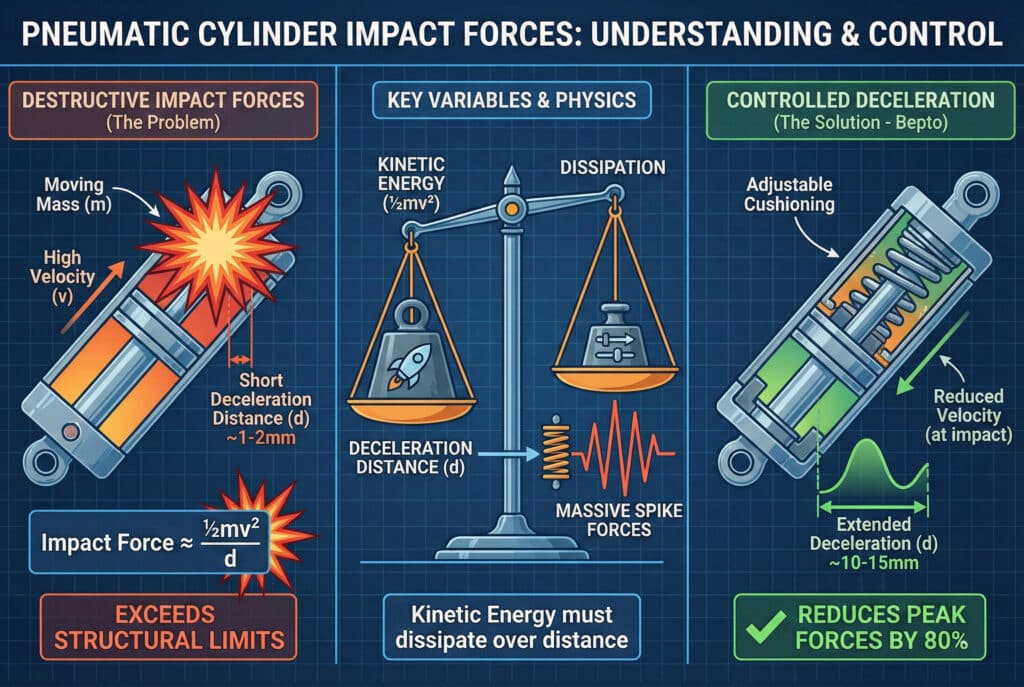

Fizika iza problema

Formula za silu udara proizlazi iz principa kinetičke energije. Kada se pokretni cilindar iznenada zaustavi, sva ta kinetička energija (½mv²) mora se raspršiti na vrlo kratkoj udaljenosti. Bez odgovarajućeg prigušivanja, to se događa u samo 1–2 mm, stvarajući ogromne udarne sile. ⚡

U Bepto smo konstruirali naše cilindar bez cijevi s podesivim sistemima za prigušivanje koji produžuju udaljenost usporavanja na 10–15 mm, smanjujući vršne udarne sile za 801 TP3T u odnosu na tvrda zaustavljanja. Ovo je posebno kritično u primjenama s dugim hodom gdje brzine mogu doseći 1–2 m/s.

Kako izračunati udarnu silu korak po korak?

Precizni proračuni sprječavaju oštećenje opreme i osiguravaju sigurno rad.

Da biste izračunali silu udara: (1) Odredite ukupnu pokretnu masu u kg, (2) Izmjerite ili izračunajte brzinu pri udaru u m/s, (3) Odredite udaljenost deakceleracije u metrima, (4) Primijenite formulu $F = \frac{m \times v^{2}}{2 \times d}$. Za teret od 10 kg koji se kreće brzinom od 1,5 m/s s 5 mm hoda jastuka, udarna sila iznosi 2.250 N — više od pet puta veću od tipične potisne sile od 400 N.

Primjer izračuna

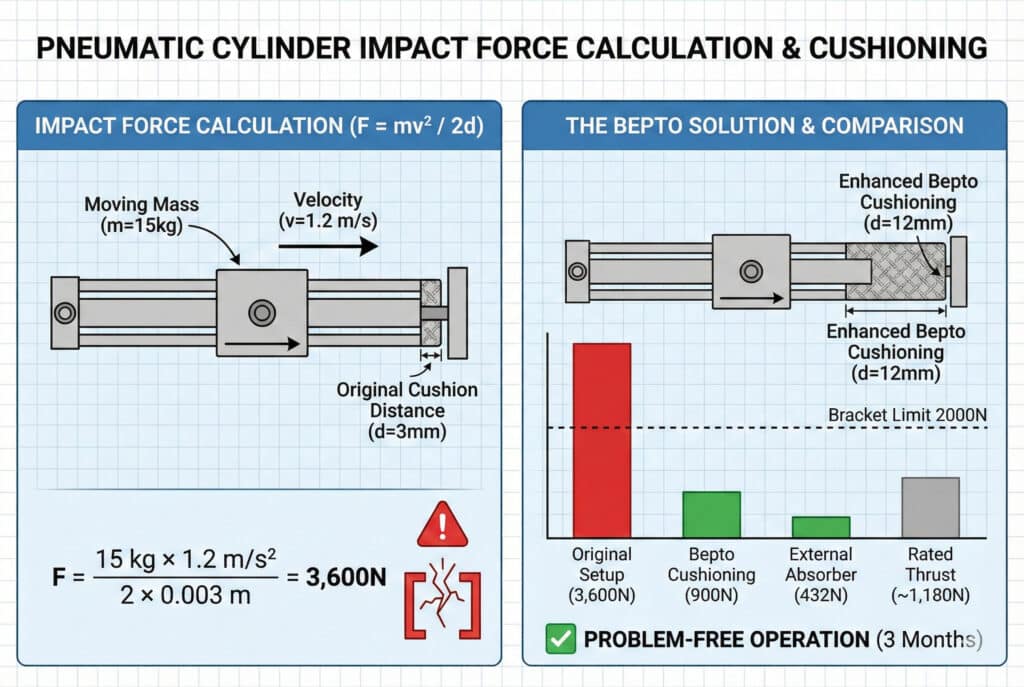

Prođimo kroz Robertov stvarni slučaj iz Detroita:

Dato:

• Prečnik cilindra: 50 mm
• Hod: 800 mm (cilindar bez klipa)
• Pokretna masa: 15 kg (uključujući alate)
• Radni pritisak: 6 bar
• Brzina: 1,2 m/s
• Originalni put jastuka: 3 mm (0,003 m)

Proračun:

• F = (15 × 1.2²) / (2 × 0.003)
• F = (15 × 1.44) / 0.006
• F = 21,6 / 0,006
• F = 3.600 N udarna sila

Tabela za poređenje

Primijetite kako je Robertova sila udara bila preko 3 puta Pogonski potisak njegovog cilindra! Njegovi nosači su bili ocijenjeni na 2.000 N—nema čuda što su stalno otkazivali.

Nakon što smo isporučili Bepto cilindar bez klipa s poboljšanom amortizacijom, njegove udarne sile pale su na 900 N — daleko unutar sigurnih granica. Zamjenski cilindar koštao je 351 TP3T manje od OEM jedinice i isporučen je u roku od 48 sati. Robertova linija već tri mjeseca radi bez problema. ✅

Koje su najbolje metode za smanjenje sile udara?

Pametni inženjerski izbori drastično smanjuju kvarove uzrokovane udarom i produžuju vijek trajanja opreme.

Najučinkovitije metode smanjenja udarca su: (1) podesivo pneumatsko prigušivanje za povećanje udaljenosti usporavanja, (2) ventili za kontrolu protoka za smanjenje brzine približavanja, (3) vanjski amortizeri za teška opterećenja i (4) smanjenje tlaka tokom faze usporavanja. Kombiniranjem metoda može se smanjiti sila udarca za 90% ili više.

Praktična rješenja rangirana po efikasnosti

Ugrađena amortizacija (najisplativije)

• Produžuje udaljenost usporavanja 4-5 puta
• Podesivo za različita opterećenja
• Standard za kvalitetne cilindar bez klipa
• Naši Bepto cilindri imaju precizno podesive jastučiće.

Kontrola brzine

• Ventili za kontrolu protoka⁴ smanjiti brzinu udara
• Jednostavno, jeftino rješenje
• Može povećati vrijeme ciklusa
• Najbolje za primjene umjerene brzine

Vanjski amortizeri

• Amortizeri⁵ izdržati ekstremne udarne sile
• Podesabo upijanje energije
• Viši početni trošak, ali maksimalna zaštita
• Neophodno za terete preko 50 kg

Kada koristiti ublažavanje udaraca naspram vanjskih amortizera?

Izbor pravog rješenja ovisi o vašim specifičnim parametrima primjene i ograničenjima budžeta.

Koristite ugrađeno pneumatsko prigušivanje za terete ispod 30 kg koji se kreću brzinama ispod 1,5 m/s—ovo pokriva 80% industrijskih primjena. Pređite na vanjske amortizere kada masa u pokretu prelazi 50 kg, brzine premašuju 2 m/s ili izračunate sile udara su više od tri puta veće od nazivne potisne sile cilindra.

Matrica odluke

Postavite sebi ova pitanja:

1. Koja je tvoja masa za premještanje? Za manje od 30 kg pogodno je ublažavanje udaraca; za više od 50 kg potrebni su amortizeri.
2. Koja je tvoja brzina ciklusa? Aplikacije visokih brzina imaju koristi od oba rješenja.
3. Koliki je tvoj budžet? Amortizacija je ugrađena; apsorbatori dodaju $50-200 na svaki kraj
4. Ograničenja prostora? Cilindri bez cijevi s integriranim prigušivanjem štede prostor

Nedavno sam radio sa Jennifer, projektnom inženjerkom kod proizvođača mašina za pakovanje u Wisconsinu. Dizajnirala je novi sistem paletizacije sa teretima od 40 kg koji se kreću brzinom od 1,8 m/s. Njene početne proračune pokazale su udarne sile od 4.800 N — daleko previsoke za standardno montiranje.

Preporučili smo naš Bepto cilindar bez klipa s poboljšanom amortizacijom i vanjskim amortizerima na krajnjim položajima. Ova kombinacija smanjila je njene udarne sile na ispod 600 N, istovremeno održavajući potrebnu brzinu ciklusa. Cjelokupno rješenje koštalo je $1,200 manje od OEM alternative za koju je dobila ponudu, a isporučili smo ga za 5 dana, za razliku od njihovog roka isporuke od 6 sedmica.

Zaključak

Izračunavanje i kontrola udarne sile pneumatskog cilindra štiti vašu opremu, smanjuje vrijeme zastoja i osigurava sigurnost operatera—čineći ga ključnim inženjerskim korakom koji se višestruko isplati.
