Inženjerstvo sigurnosti hrane: Topografija površine i zadržavanje bakterija u cilindarima

Uvod

Problem: Vaša linija za preradu hrane prolazi svaku vizuelnu inspekciju, ipak ATP brisni testovi¹ ponovo ne uspijevaju—i ne možete identificirati izvor kontaminacije. Agitacija: Ono što ne vidite su mikroskopske površinske nepravilnosti u vašim pneumatskim cilindarima koje stvaraju savršena bakterijska utočišta koja preživljavaju standardne protokole čišćenja, što dovodi do opoziva proizvoda, kršenja propisa i oštećenja ugleda brenda koje košta milione. Rješenje: Razumijevanje odnosa između topografije površine cilindra i zadržavanja bakterija pretvara vaše pneumatske komponente iz rizika od kontaminacije u higijenski dizajnirane komponente koje zadovoljavaju propise FDA, EHEDG², i 3-A sanitarni standardi.

Evo direktnog odgovora: Zadržavanje bakterija u pneumatskim cilindarima je direktno proporcionalno hrapavosti površine—površine s vrijednostima Ra iznad 0,8 mikrona stvaraju pukotine u kojima se bakterije naseljavaju i formiraju biofilmovi³ otporni na standardno čišćenje. Cilindri prehrambene kvalitete zahtijevaju Ra ≤ 0,4 mikrona (elektropoliran⁴ nehrđajući čelik), prelazi polumjera ≥ 3 mm (bez oštrih kutova) i potpuna odvodljivost za postizanje stope smanjenja bakterija od 99,91 TP3T+ tokom CIP ciklusa. Standardni industrijski cilindri s Ra 1,6–3,2 mikrona zadržavaju 100–1000 puta više bakterija čak i nakon čišćenja, što ih čini neadekvatnim za primjenu u direktnom kontaktu s hranom.

Prije tri mjeseca primio sam hitan poziv od Davida, menadžera za kvalitetu u pogonu za preradu mliječnih proizvoda u Wisconsinu. Njegov pogon nije prošao tri uzastopna ATP testiranja brisom, a inspektori su utvrdili da je kontaminacija nastala zbog pneumatskih cilindara koji se koriste u njihovoj automatiziranoj liniji za pakovanje. Unatoč svakodnevnim postupcima čišćenja, broj bakterija ostao je povišen. Kada smo pregledali njegove cilindre pod povećalom, otkrili smo površine s radijusom od 2,5 mikrona i oštrim utorima za montažu – savršeno okruženje za razmnožavanje bakterija koje nijedno čišćenje ne može adekvatno sanirati. Ovo je skriveni rizik od kontaminacije koji većina prerađivača hrane ne otkrije dok ne bude prekasno.

Sadržaj

• Zašto je topografija površine važna kod cilindara za preradu hrane?
• Koji standardi za završnu obradu površina su potrebni za usklađenost sa sigurnosnim propisima za hranu?
• Kako dizajnerske karakteristike utiču na zadržavanje bakterija i mogućnost čišćenja?
• Koje specifikacije cilindara ispunjavaju zahtjeve za sigurnost hrane?

Zašto je topografija površine važna kod cilindara za preradu hrane?

Razumijevanje mikrobiologije površinske kontaminacije je ključno prije odabira opreme prehrambenog kvaliteta.

Topografija površine je važna jer su bakterije veličine od 0,5 do 5 mikrona, što im omogućava da nasele neravnine na površini koje su nevidljive golom oku, ali pružaju zaštićena mikrookruženja za rast. Hrapavost površine iznad Ra 0,8 mikrona stvara doline i vrhove na koje se bakterije prianjaju, razmnožavaju i formiraju biofilmove — organizirane bakterijske zajednice obavijene zaštitnim polisaharidnim matricama koje su otporne na hemikalije za čišćenje, ekstremne temperature i mehaničko ribanje. Jedan kvadratni centimetar površine s Ra vrijednošću od 3,2 mikrona može biti domaćin za 10⁶-10⁸ bakterijskih ćelija, dok elektropolirana površina s Ra vrijednošću od 0,2 mikrona iste površine zadržava samo 10²-10⁴ ćelija – što je razlika od 10.000 puta u potencijalu za kontaminaciju.

Mikrobiologija kolonizacije površina

Prijanjanje bakterija na površine slijedi predvidiv tok:

Faza 1: Početno prianjanje (0-4 sata)

• Bakterije na površinama cilindričnih kontaknih sočiva u tečnosti
• Slabo van der Waalsove sile⁵ Napraviti reverzibilni priključak
• Glatke površine (Ra < 0,4 µm) omogućavaju jednostavno uklanjanje ispiranjem.
• Grube površine (Ra > 0,8 µm) osiguravaju mehaničko učvršćivanje.

Faza 2: Nepovratno prianjanje (4-24 sata)

• Bakterije proizvode adhezivne proteine i pile.
• Na površini se stvaraju jake hemijske veze.
• Grubost površine povećava snagu prianjanja 10-100 puta.
• Bakterije počinju proizvoditi ekstracelularne polimerne supstance (EPS)

Faza 3: Formiranje biofilma (1-7 dana)

• Bakterijske kolonije rastu i šire se
• EPS matrica obavija bakterije zaštitnim slojem
• Biofilm postaje otporan na sredstva za čišćenje
• Počinje odvajanje i ponovna kontaminacija proizvoda

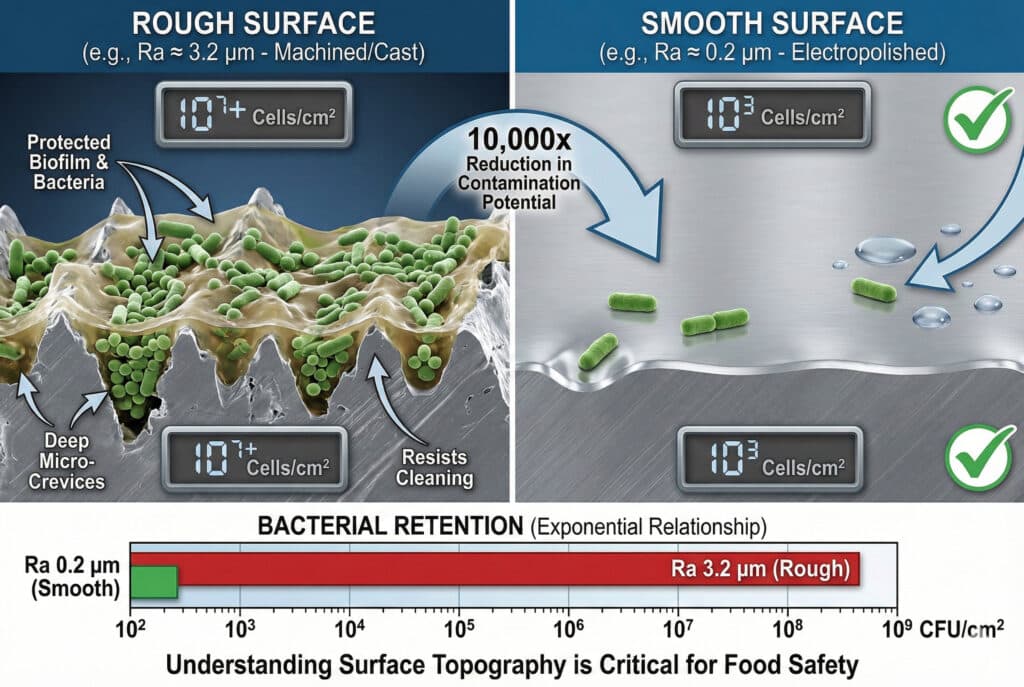

Odnos između hrapavosti površine i bakterijskog opterećenja

U kompaniji Bepto Pneumatics proveli smo opsežna testiranja zadržavanja bakterija:

Završna obrada površine (Ra)	Tip površine	Bakterijska retencija nakon čišćenja	Ocjena lakoće čišćenja	Status sigurnosti hrane
0,2 µm	Elektropolirani 316L	10²-10³ CFU/cm²	Odlično	U skladu sa FDA/EHEDG
0,4 µm	Polirani 316L	10³-10⁴ CFU/cm²	Veoma dobro	U skladu sa 3-A
0,8 µm	Fino obrađeni 304	10⁴-10⁵ CFU/cm²	Dobro	Margina za hranu
1,6 µm	Standardno obrađeno	10⁵-10⁶ CFU/cm²	Pošteno	Nije za prehrambenu upotrebu
3,2 µm	Grubo obrađeno	10⁶-10⁸ CFU/cm²	Jadni	Neprihvatljivo
6,3 µm	Liveno/zavareno	10⁷-10⁹ CFU/cm²	Veoma loše	Izvor kontaminacije

Kritički uvid: Čak i 10-struko poboljšanje završne obrade površine dovodi do smanjenja zadržavanja bakterija za 100–1000 puta—odnos je eksponencijalan, a ne linearan.

Zašto standardni industrijski cilindri ne uspijevaju u primjenama u prehrambenoj industriji

Većina industrijskih pneumatskih cilindara projektirana je za mehaničke performanse, a ne za higijenu:

Tipične površine industrijskih cilindara:

• Aluminijske karoserije: Ra 1,6–3,2 µm (obrađeno), porozna mikrostruktura
• Kromirane šipke: Ra 0,8–1,6 µm (bolje, ali i dalje neadekvatno)
• Obojene površine: Ra 2,5–6,3 µm (najgore moguće za bakterije)
• Navojni spojevi: Oštri kutovi, pukotine, mrtvi prostori
• Žlijebovi za O-prsten: 90° kutovi zadržavaju bakterije i tečnosti

Mehanizmi kontaminacije:

1. Korozija pukotina: Stvara udubljenja koja su stanište bakterija
2. Zadržavanje tečnosti: Zadebljanja zadržavaju ostatke proizvoda i sredstva za čišćenje.
3. Zaštita od biofilma: Grube površine omogućavaju formiranje debelog biofilma.
4. Nedovršeno pražnjenje: Horizontalne površine zadržavaju vlagu.

Posljedice kontaminacije u stvarnom svijetu

Prehrambena industrija suočava se s teškim kaznama zbog bakterijske kontaminacije:

Regulatorne posljedice:

• Upozoravajuća pisma FDA i sporazumi o saglasnosti
• Obavezna povlačenja proizvoda (prosječni trošak $10M+)
• Privremeno zatvaranje objekata tokom sanacije
• Povećana učestalost inspekcija godinama

Poslovni utjecaj:

• Oštećenje reputacije brenda (često trajno)
• Gubitak glavnih maloprodajnih kupaca
• Povećanje premija osiguranja
• Moguća krivična odgovornost rukovodilaca

Davidova mljekara u Wisconsinu Suočili smo se s mogućim opozivom od $2.3M prije nego što smo identificirali i zamijenili kontaminirane cilindre. Ulaganje od $18.000 u zamjenske dijelove prehrambenog kvaliteta spriječilo je katastrofalne gubitke.

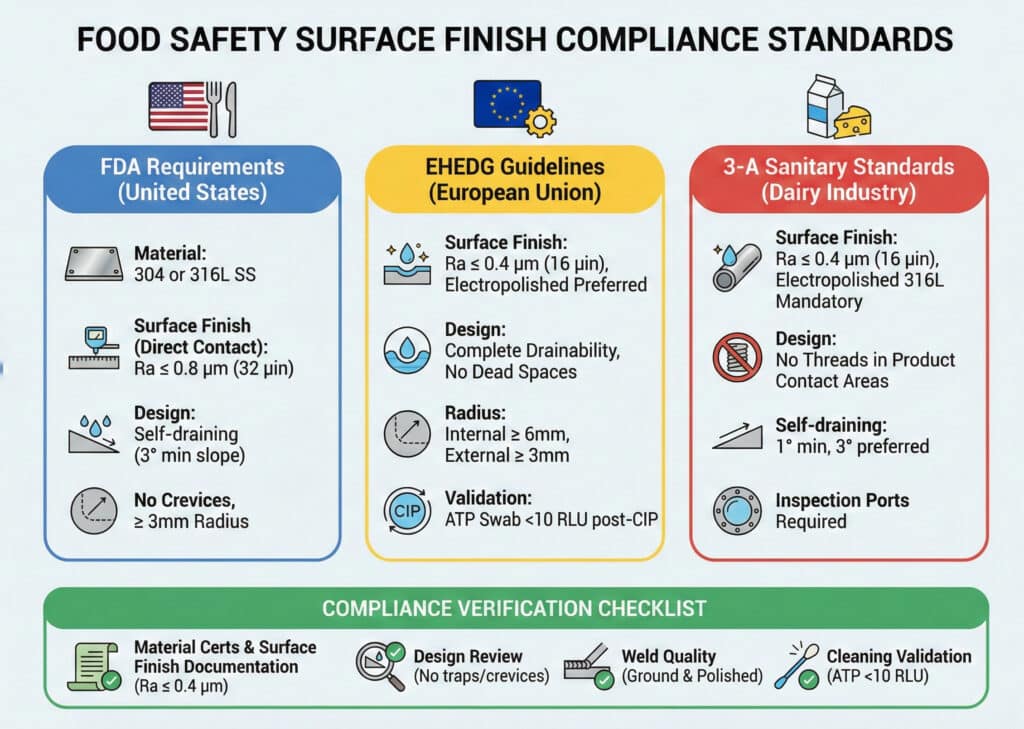

Koji standardi za završnu obradu površina su potrebni za usklađenost sa sigurnosnim propisima za hranu?

Više regulatornih tijela definiraju zahtjeve za završnu obradu površina opreme koja dolazi u kontakt s hranom.

Usklađenost sa sigurnosnim propisima za hranu zahtijeva pridržavanje tri osnovna standarda: Propisi FDA nalažu upotrebu nehrđajućeg čelika tipova 304 ili 316L s površinskom završnom obradom Ra ≤ 0,8 mikrona za direktan kontakt s hranom, smjernice EHEDG (European Hygienic Engineering & Design Group) zahtijevaju Ra ≤ 0,4 mikrona uz potpunu otjecnost i bez mrtvih prostora, a 3-A Sanitary Standards propisuju Ra ≤ 0,4 mikrona (32 mikroinča) s elektropoliranom završnom obradom za mliječne primjene. Verifikacija usklađenosti zahtijeva dokumentirano ispitivanje hrapavosti površine, certifikate o materijalu i validaciju efikasnosti čišćenja putem ATP bris-testa koji pokazuje <10 RLU (relativnih jedinica svjetlosti) nakon CIP ciklusa.

Zahtjevi FDA (Sjedinjene Američke Države)

21 CFR Dio 110 – Trenutna dobra proizvođačka praksa

Zahtjevi za materijal:

• Nerđajući čelik 304 ili 316L (poželjniji zbog otpornosti na koroziju)
• Netooksični, neupijajući materijali
• Otporan na koroziju u okruženjima za preradu hrane
• Nema ispuštanja olova, kadmija ili toksičnih metala

Zahtjevi za završnu obradu:

• Izravan kontakt s hranom: Ra ≤ 0,8 µm (32 mikroinča)
• Neizravan kontakt (zone prskanja): Ra ≤ 1,6 µm
• Područja bez kontakta: Nema specifičnog zahtjeva, ali mora biti čistivo.

Zahtjevi za dizajn:

• Dizajn s samoodvodnjavanjem (minimalni nagib 3°)
• Nema slijepih šupljina ili pukotina
• Glatke prijelaze s poluprečnikom ≥ 3 mm
• Pristupačno za pregled i čišćenje

EHEDG smjernice (Evropska unija)

EHEDG Doc 8: Higijenski kriteriji za dizajn opreme

Strožije od zahtjeva FDA:

Završna obrada:

• Površine koje dolaze u kontakt s hranom: Ra ≤ 0,4 µm (16 mikroinča)
• Poželjan elektropoliran finiš. za optimalnu čišćenjivost
• Varene šavove: Izravnati do razine tla i polirati da odgovara osnovnom materijalu.

Kriteriji dizajna:

• Potpuna ispusivost: Nema zadržavanja tekućine nigdje
• Zahtjevi za polumjer: Unutrašnji kutovi ≥ 6 mm, vanjski ≥ 3 mm
• Eliminacija mrtvog prostora: Maksimalno 1,5x prečnik cijevi za mrtve noge
• CIP kompatibilnost: Može se čistiti bez rastavljanja

Zahtjevi za validaciju:

• Dokumentovane studije validacije čišćenja
• Mikrobiološko testiranje prije/poslije čišćenja
• ATP test brisom <10 RLU nakon CIP-a

3-A sanitarni standardi (mliječna industrija)

3-A Standard 605-03: Prihvaćene prakse za trajno ugrađene cjevovode za proizvode i rješenja i sisteme za čišćenje

Najstroži zahtjevi:

Završna obrada:

• Ra ≤ 0,4 µm (16 mikroinča) za sve kontaktne površine proizvoda
• Elektropolirani nehrđajući čelik 316L obavezno
• Kvalitet zavara: Potpuna penetracija, brušenje i poliranje

Zahtjevi za dizajn:

• Samoslijevanje: 1° minimalni nagib, 3° poželjan
• Nema tema u kontaktnim područjima proizvoda
• Materijali za dihtunge: Samo elastomeri odobreni od strane FDA
• Inspekcijski otvori: Potrebno za vizuelnu verifikaciju

Metode mjerenja završne obrade površine

Precizno mjerenje je neophodno za provjeru usklađenosti:

Ra (aritmetička prosječna hrapavost):

• Najčešći parametar mjerenja
• Prosjek apsolutnih vrijednosti odstupanja površinskog profila
• Mjereno u mikrometarima (µm) ili mikroinčima (µin)
• Konverzija: 1 µm = 39,37 µin

Tehnike mjerenja:

• Profilometar: Kontaktni olovkom prati površinu (najtačnije)
• Optičke metode: Nekontaktna laserska ili interferometrija bijelog svjetla
• Standardi za poređenje: Vidni/taktilni referentni blokovi (za terensku upotrebu)

Kontrolna lista za provjeru usklađenosti

Za specifikaciju cilindara prehrambene kvalitete:

✅ Certifikacija materijala: 304 ili 316L nehrđajući čelik s izvještajima o tvorničkom ispitivanju
✅ Dokumentacija o završnoj obradi površine: Ra ≤ 0,4 µm provjereno profilometrom
✅ Pregled dizajna: Nema pukotina, mrtvih zona ili zamki za tečnost
✅ Kvalitet zavara: Izravnati do razine tla i polirati da odgovara osnovnom materijalu.
✅ Materijali za dihtunge: Odobreno od strane FDA, dokumentovana usklađenost
✅ Validacija čišćenja: ATP testiranje <10 RLU nakon CIP-a
✅ Usklađenost s propisima: FDA/EHEDG/3-A, prema primjeni

Kako dizajnerske karakteristike utiču na zadržavanje bakterija i mogućnost čišćenja?

Osim završne obrade površine, geometrijske dizajnerske karakteristike kritično utiču na higijenske performanse. ️

Higijenski dizajn cilindara zahtijeva pet ključnih karakteristika: zaobljene prijelaze s minimalnim radijusom od 3 mm koji eliminiraju oštre kutove u kojima se naseljavaju bakterije, potpunu odvodljivost s nagibom od 3° koji sprječava zadržavanje tekućine, zapečaćene ležajne sisteme koji sprječavaju prodiranje sredstava za čišćenje i proizvoda, glatke vanjske površine bez udubljenja ili izbočina koje zadržavaju ostatke, i modularnu konstrukciju koja omogućava rastavljanje radi inspekcije i dubinskog čišćenja. Standardni industrijski cilindri sa kutovima od 90°, horizontalnim površinama za montažu i složenim geometrijama zadržavaju 50 do 500 puta više bakterija od higijenski dizajniranih ekvivalenata, čak i uz identičnu završnu obradu površine, što čini geometrijsku optimizaciju jednako važnom kao i odabir materijala.

Ključne karakteristike dizajna

Značajka 1: Zaobljeni kutovi i prijelazi

Problem oštrih uglova:

• Uglovi od 90° stvaraju mrtve zone do kojih sredstva za čišćenje ne dopiru.
• Bakterije koloniziraju zaštićena područja
• Formiranje biofilma se ubrzava u kutovima.
• Nemoguće je provjeriti efikasnost čišćenja

Higijensko rješenje za dizajn:

• Minimalni radijus 3 mm za sve unutrašnje uglove
• Poželjan radijus od 6 mm za kritična područja
• Glatko miješanje između površina
• Bez oštrih rubova bilo gdje na površinama koje dolaze u kontakt s hranom

Bakterijska redukcija: 10-50 puta manje bakterija uz pravilno zaobljavanje

Značajka 2: Otjecanje i samopročišćavajuća geometrija

Problem sa zadržavanjem tečnosti:

• Horizontalne površine zadržavaju sredstva za čišćenje i ostatke proizvoda.
• Zadržane tečnosti postaju podloga za rast bakterija.
• Nedovršeno pražnjenje sprječava učinkovito CIP.
• Vlažnost potiče koroziju i formiranje biofilma.

Higijensko rješenje za dizajn:

• Minimalni nagib 3° na svim površinama (poželjno 5°)
• Odvodnja najniže tačke bez džepova ili zamki
• Orijentacija vertikalnog postavljanja gdje je moguće
• Nema slijepih rupa ili šupljina

Učinkovitost čišćenja: Smanjenje vremena čišćenja i upotrebe hemikalija za 90%

Značajka 3: Zaptiveni ležajni i klizni sistemi

Problem izloženih ležajeva:

• Standardne brtve na vratilu omogućavaju prodiranje čistilnih hemikalija.
• Unutrašnja kontaminacija uslijed postupaka pranja i ispiranja
• Ispiranje maziva smanjuje performanse
• Korozija unutrašnjih komponenti

Higijensko rješenje za dizajn:

• Sistemi ležajeva s dvostrukim zaptivkama s barijernim zaptivkama
• Vodiči za nehrđajuće čelične šipke (bez bronze ili plastike)
• Podmazivači prehrambene kvalitete kompatibilno s sredstvima za čišćenje
• Zaštitni stepen IP69K za pranje pod visokim pritiskom

Sprječavanje kontaminacije: Eliminira unutrašnji rast bakterija

Značajka 4: Glatke vanjske površine

Problem sa složenim geometrijama:

• Nosači za montažu stvaraju pukotine i sjene
• Glavine pričvrsnih elemenata zadržavaju otpadke
• Oznake na pločama i pločice s imenima su domaćini bakterija.
• Ulazi kabela stvaraju putove kontaminacije

Higijensko rješenje za dizajn:

• Ugrađeni pričvrsni elementi s glatkim kapicama
• Integrisane mogućnosti montaže (bez dodatnih nosača)
• Lasersko označavanje umjesto ljepljivih etiketa
• Zaptivene ulazne tačke za kabele s higijenskim konektorima

Efikasnost čišćenja: Smanjenje vremena čišćenja za 70%

Značajka 5: Modularna konstrukcija za inspekciju

Problem zapečaćenih sklopova:

• Ne može se provjeriti unutrašnja čistoća
• Skrivena kontaminacija raste neotkrivena
• Nemoguće je izvesti dubinsko čišćenje
• Regulatorni inspektori ne mogu potvrditi higijenu.

Higijensko rješenje za dizajn:

• Rastavljanje bez alata za pregled
• Inspekcijski otvori sa sanitarnim ulošcima
• Odvojive završne kapice za interni pristup
• Dokumentirane procedure rastavljanja

Sposobnost validacije: Omogućava potpunu verifikaciju higijene

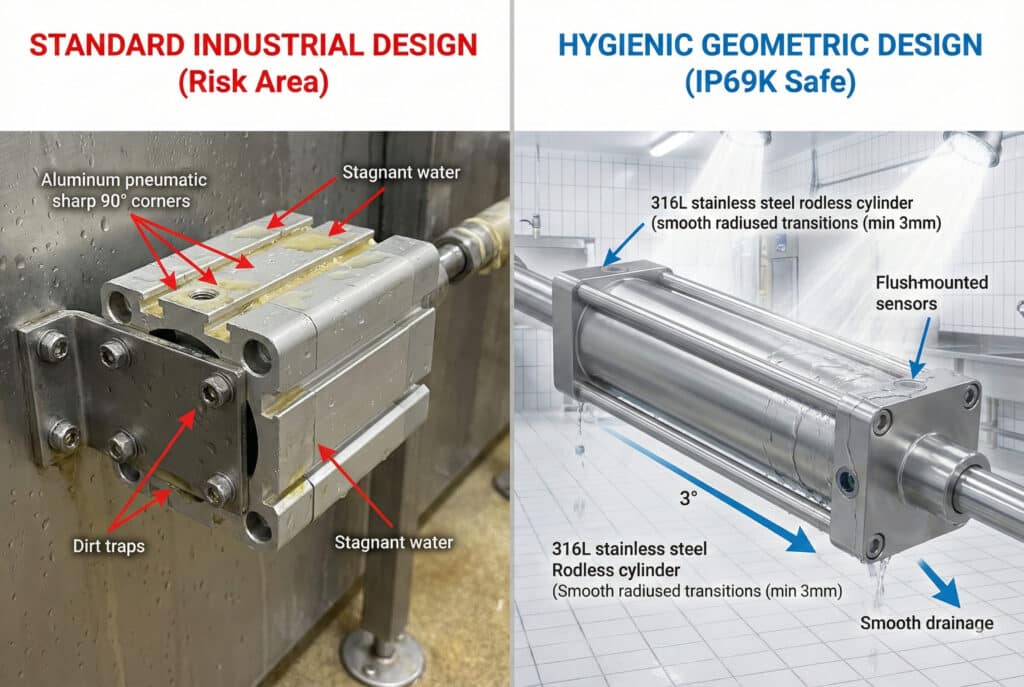

Usporedba: standardni naspram higijenskog dizajna

Dizajnerska značajka	Standardni industrijski cilindar	Higijenski cilindar prehrambene kvalitete	Razlika u bakterijskom zadržavanju
Radijus ugla	0 mm (oštri kutovi od 90°)	Zakrivljeni prijelazi 3-6 mm	10-50x redukcija
Nadzemni nagib	0° (horizontalna montaža)	3-5° samoscjedno	20-100x redukcija
Zaptivke ležajeva	Jednostrani brisački zaptivač	Dvostruke brtve (IP69K)	Eliminira unutrašnju kontaminaciju
Vanjska geometrija	Kompleks s pukotinama	Glatko, ugradnja na ravnu površinu	5-20x redukcija
Rastavljanje	Stalna skupština	Modularno, bez alata	Omogućava validaciju
Materijal	Aluminij/obojačeni čelik	316L elektropolirani nehrđajući čelik	100-1000x redukcija

Bepto pristup higijenskom dizajnu

U kompaniji Bepto Pneumatics razvili smo bezklizne cilindar bez integrisanih higijenskih karakteristika:

Higijenska serija cilindara bez prstena:

• Konstrukcija od 316L nehrđajućeg čelika kroz cijelo
• Elektropolirano Ra 0,2–0,4 µm na svim površinama
• Minimalni radijus 3 mm na svim prijelazima
• Kosi gornji sloj od 5° za potpuno pražnjenje
• Kolica zapečaćena prema IP69K sprečavanje unutrašnje kontaminacije
• Ugrađeni senzori s higijenskim M12 konektorima
• Pristup za inspekciju bez alata za validaciju
• Dizajn usklađen sa FDA/EHEDG s dokumentacijom

Zašto bezosovinski za primjene u prehrambenoj industriji:

• Nema izložene šipke kontaminirati ili biti kontaminiran
• Ugrađena vodilica štiti unutrašnje komponente
• Kompaktan dizajn smanjuje površinu koja zahtijeva čišćenje
• Izvrsna čistoća u poređenju sa cilindarima štapnog tipa

Davidovo rješenje za mljekare u Wisconsinu

Sjećaš li se problema s kontaminacijom kod Davida? Evo šta smo otkrili i popravili:

Originalni kontaminirani cilindri:

• Aluminijsko kućište s bojenim završnim slojem (Ra 3,2 µm)
• Kromirana šipka (Ra 1,2 µm)
• 90° nosači za montažu na ugao
• Horizontalna orijentacija s fluidnim zamkama
• Otkriveni brtveni prstenovi na šipkama koji omogućavaju prodiranje vode pri pranju

Bepto higijenska zamjena:

• 316L nerđajući čelik cilindri bez cijevi
• Elektropolirana završna obrada Ra 0,3 µm
• 5 mm zaobljeni kutovi na cijeloj površini
• Vertikalno postavljanje sa 5° nagibom za odvodnju
• Sistem kolica zapečaćen prema IP69K

Rezultati nakon 6 mjeseci:

• ATP brisni testovi: Dosljedno 200 RLU u originalu)
• Bakterijski brojevi: 99,97% smanjenje nakon čišćenja
• Usklađenost s propisima: Prošao sve inspekcije FDA
• Vrijeme čišćenja: Smanjeno za 60% (15 min vs. 40 min po liniji)
• Nijedan incident kontaminacije od instalacije

David mi je rekao: “Nikada nisam razumio da dizajn cilindra može biti problem za sigurnost hrane. Mislili smo da su protokoli čišćenja problem, ali zapravo je oprema bila takva da se nije mogla adekvatno očistiti. Higijenski cilindri su transformisali našu kontrolu kontaminacije.” ✅

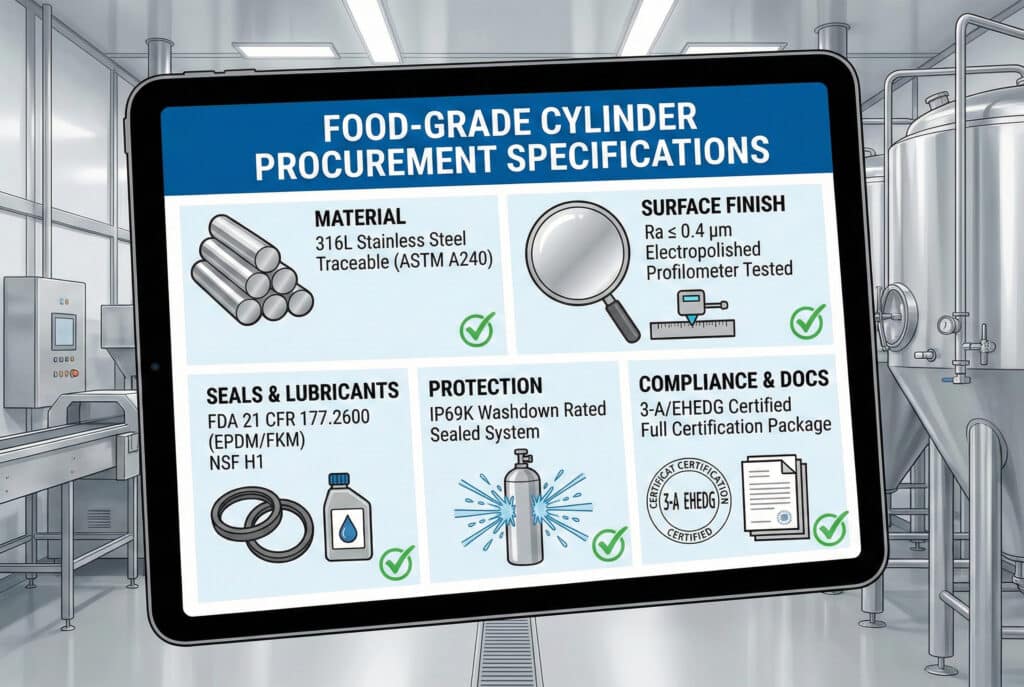

Koje specifikacije cilindara ispunjavaju zahtjeve za sigurnost hrane?

Pretvaranje regulatornih zahtjeva u specifikacije nabavke osigurava odabir opreme u skladu sa propisima.

Pneumatski cilindri prehrambene kvalitete moraju specificirati: konstrukciju od nehrđajućeg čelika 316L s certifikatima o materijalu i sljedivošću, elektropoliranu završnu obradu površine Ra ≤ 0,4 mikrona provjerenu profilometrijskim ispitivanjem, elastomere odobrene od strane FDA (EPDM, silikon ili FKM) s listovima sigurnosnih podataka o materijalu, minimalna zaštita od prodora IP69K ili IP67 za okruženja podložna pranju pod pritiskom, certifikat usklađenosti 3-A ili EHEDG od strane treće strane, i kompletan paket dokumentacije koji uključuje certifikate o materijalima, izvještaje o završnoj obradi površine, protokole validacije čišćenja i izjave o usklađenosti s propisima. Cilindri koji zadovoljavaju ove specifikacije koštaju 2-4 puta više od industrijskih ekvivalenata, ali sprječavaju incidente kontaminacije koji koštaju 100-1000 puta razliku u cijeni.

Kompletan predložak specifikacije

Specifikacije materijala:

✅ Materijal tijela: 316L nehrđajući čelik (ASTM A240, EN 1.4404)
✅ Materijal šipke: 316L nehrđajući čelik, očvršćen i elektropoliran
✅ Priključni elementi: 316 nehrđajući čelik, pasiviran
✅ Foke: U skladu sa FDA 21 CFR 177.2600 (EPDM ili FKM)
✅ Podmazivači: NSF H1 prehrambeni, dokumentovana usklađenost

Specifikacije završne obrade površine:

✅ Kontaktne površine proizvoda: Ra ≤ 0,4 µm (elektropoliran)
✅ Nepokretne površine: Ra ≤ 0,8 µm minimum
✅ Varene šavove: U ravnini s površinom, polirano do Ra ≤ 0,4 µm
✅ Verifikacija: Potrebni su izvještaji o profilometrijskom testu

Specifikacije dizajna:

✅ Radijus ugla: Minimalno 3 mm na svim unutrašnjim kutovima
✅ Nagib za odvodnju: 3° minimum, 5° poželjno
✅ Mrtvi prostori: Nulta tolerancija za zamke za tečnost
✅ Zaštita od neovlaštenog pristupa: IP69K za pranje pod visokim pritiskom
✅ Montaža: Vertikalna orijentacija ili nagnuta za odvodnju

Dokumentacija usklađenosti:

✅ Certifikati materijala: Izvještaji o ispitivanju iz tvornice za sav nehrđajući čelik
✅ Izvještaji o završnoj obradi površine: Profilometarska mjerenja
✅ Elastomerna kompresija: FDA 21 CFR 177.2600 deklaracije
✅ Usklađenost s propisima: 3-A, EHEDG ili FDA dokumentacija
✅ Validacija čišćenja: ATP testni protokoli i osnovni podaci

Analiza troškova i koristi

Tip cilindra	Početni trošak	Očekivani život	Rizik od kontaminacije	Ukupni trošak za 5 godina
Standard Industrial	$200	3-5 godina	Veoma visoko (80-90%)	$200 + $2.3M rizik od opoziva
“Morski kvalitet” SS	$400	4-6 godina	Visoko (50-70%)	$400 + $1.5M rizik od opoziva
Prehrambeni (osnovni)	$600	5-8 godina	Umjereno (10-20%)	$600 + $300K rizik od opoziva
Higijenski dizajn (Premium)	$800-1,200	8-12 godina	Nisko (1-5%)	$800-1,200 + minimalan rizik

Kritički uvid: Premija od $600 do $1000 za cilindar prave prehrambene kvalitete je zanemariva u poređenju čak i s jednim incidentom kontaminacije.

Kontrolna lista za nabavku

Prilikom specificiranja cilindara prehrambene kvalitete:

Korak 1: Definirajte zahtjeve aplikacije

• Izravan kontakt s hranom ili zona prskanja?
• CIP temperatura i izloženost hemikalijama?
• Pritisak i učestalost pranja?
• Regulatorna nadležnost (FDA, EHEDG, 3-A)?

Korak 2: Zahtjev za dokumentaciju

• Materijalne certifikacije s povratnom sljedivošću
• Izvještaji o ispitivanju površinske obrade
• Izjave o usklađenosti (FDA/EHEDG/3-A)
• Protokoli validacije čišćenja

Korak 3: Provjerite karakteristike dizajna

• Provjerite oštre kutove i pukotine.
• Potvrdite sposobnost odvodnje
• Provjerite materijale brtvi i ocjene
• Provjerite ocjenu zaštite od prodora

Korak 4: Potvrdite performanse

• Provesti osnovno ATP testiranje brisom
• Provesti studiju validacije čišćenja
• Dokumentujte stope smanjenja bakterija
• Uspostaviti protokole za nadzor

Korak 5: Održavanje usklađenosti

• Trosmjesečno ATP testiranje brisom
• Godišnja provjera završne obrade površine
• Dokumentirane procedure čišćenja
• Raspored preventivne zamjene brtvi

Prednost Bepto hrane

Pružamo cjelovita rješenja za sigurnost hrane:

Linija proizvoda:

• Higijenski cilindri bez letve: 316L, Ra 0,2-0,4 µm, IP69K
• Aktuatora prehrambene kvalitete: Usklađenost sa standardom 3-A za primjene u mliječnoj industriji
• Sanitarni hvataljci: Elektropoliran, zaobljen dizajn
• Ventili otporni na pranje: IP69K, konstrukcija od nehrđajućeg čelika

Paket dokumentacije:

• Materijalne certifikacije s potpunom sljedivošću
• Izvještaji profilometra o završnoj obradi površine
• Usklađenost elastomera sa FDA 21 CFR 177.2600
• 3-A i EHEDG izjave o usklađenosti dizajna
• Validacija protokola čišćenja pomoću ATP testnih procedura

Tehnička podrška:

• Besplatna inženjerska konsultacija
• Pomoć pri razvoju protokola čišćenja
• Smjernice za usklađenost s propisima
• Podrška za validaciju na licu mjesta

Cijene:

• Takmičarski: 30-40% manje od glavnih OEM cilindara prehrambene kvalitete
• Proziran: Kompletne specifikacije i dokumentacija su uključene.
• Brza dostava: Konfiguracije sa zaliha se šalju u roku od 5 dana.

Zaključak

Sigurnost hrane u pneumatskim sistemima ne odnosi se na skupu opremu—već na razumijevanje mikrobiologije kontaminacije površina, definiranje odgovarajuće završne obrade površina i dizajnerskih karakteristika, provođenje validiranih protokola čišćenja i vođenje dokumentirane usklađenosti, što pneumatske cilindre pretvara iz potencijalnih izvora kontaminacije u higijenski dizajnirane komponente koje štite kvalitetu proizvoda, ugled brenda i sigurnost potrošača.

Često postavljana pitanja o sigurnosti hrane i topografiji površine cilindra

1. Pročitajte tehnički vodič o korištenju praćenja adenozin trifosfata (ATP) za provjeru higijenskih razina u proizvodnji hrane. ↩

2. Pristupite službenim smjernicama Evropske grupe za higijensko inženjerstvo i dizajn u vezi sa standardima sigurnosti opreme. ↩

3. Istražite naučnu mehaniku razvoja bakterijskih biofilmova na industrijskim materijalima i njihovu otpornost na sanitaciju. ↩

4. Razumjeti proces elektropoliranja i kako on stvara mikroskopski glatku površinu za minimiziranje prianjanja bakterija. ↩

5. Saznajte više o međumolekularnim silama koje upravljaju početnom fazom prianjanja bakterija na čvrste površine. ↩
