Koeficijenti prigušivanja amortizera: podešavanje za varijabilna opterećenja cilindara

Uvod

Vaši pneumatski cilindri podnose različita opterećenja tokom proizvodnog ciklusa—ponekad pomiču prazne alate, ponekad nose pune terete proizvoda. Sa fiksnim prigušivanjem, laki tereti se usporavaju previše agresivno, dok se teški tereti zabijaju u krajnja zaustavljanja. Prinuđeni ste birati između prekomjernog prigušivanja lakih tereta ili nedovoljnog prigušivanja teških, a nijedna opcija ne pruža prihvatljive performanse u cijelom radnom opsegu.

Koeficijenti prigušivanja amortizera određuju silu usporavanja u odnosu na brzinu, pri čemu podesivi koeficijenti omogućavaju optimizaciju za varijabilna opterećenja od 5 do 50 kg na istom cilindru. Pravilno podešavanje usklađuje silu prigušivanja s kinetičkom energijom u cijelom rasponu opterećenja, sprječavajući i prekomjerno odskakanje (prekomjerno prigušivanje pri malim opterećenjima) i nedovoljno usporavanje (nedovoljno prigušivanje pri velikim opterećenjima), pri čemu rasponi podešavanja obično pokrivaju omjere snaga od 3:1 do 10:1, ovisno o dizajnu i kvaliteti amortizera.

Prošlog mjeseca sam se savjetovao sa Sarah, procesnom inženjerkom u pogonu za pakovanje lijekova u Sjevernoj Karolini. Njena linija za punjenje rukovala je posudama od 2 kg do 18 kg koristeći istu cilindar bez klipa sistem pozicioniranja. Sa standardnim fiksnim prigušivanjem, laki kontejneri su odskakivali i oscilirali više od 0,5 sekundi, dok su teški kontejneri udarali dovoljno snažno da je proizvod puknuo. Njena linijska efikasnost patila je zbog produženih vremena sedenja, a oštećenje proizvoda na teškim kontejnerima premašilo je 21 TP3T. Trebala joj je varijabilna amortizacija koja bi se mogla prilagoditi njenom opsegu opterećenja 9:1.

Sadržaj

• Šta su koeficijenti prigušivanja i kako funkcionišu?
• Kako izračunati potrebno prigušivanje za različita opterećenja?
• Koje metode podešavanja omogućavaju kontrolu varijabilnog prigušivanja?
• Kako podešavate prigušivanje za optimalne performanse u različitim opterećenjima?
• Zaključak
• Često postavljana pitanja o prigušivanju amortizera

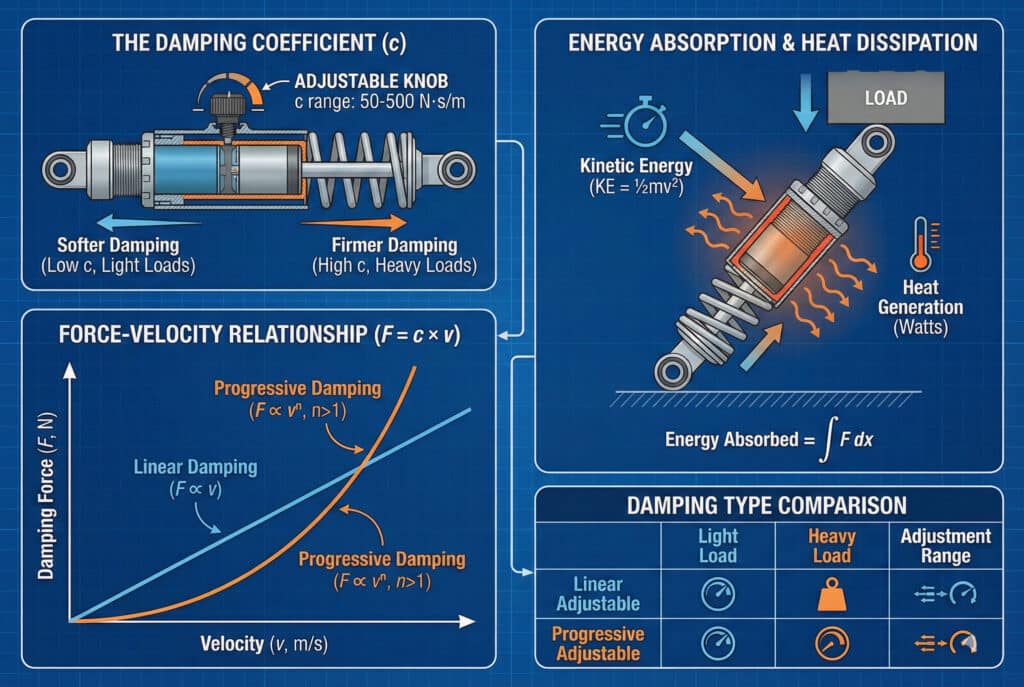

Šta su koeficijenti prigušivanja i kako funkcionišu?

Razumijevanje fizike prigušivanja otkriva zašto je prilagođavanje koeficijenta ključno za primjene s promjenjivim opterećenjem. ⚙️

Koeficijent prigušivanja (c) definira odnos između prigušna sila¹ i brzinu kroz $F = c v$, gdje se sila povećava proporcionalno s brzinom kod linearnog prigušivanja ili eksponencijalno kod progresivnih dizajna. Tipični koeficijenti kreću se od 50 do 500 N·s/m za pneumatske amortizere, pri čemu viši koeficijenti omogućavaju čvršće prigušivanje koje odgovara teškim opterećenjima, dok niži koeficijenti pružaju mekše prigušivanje za laka opterećenja. Podesivi amortizeri omogućavaju promjenu koeficijenta za 3–10 puta kako bi se prilagodili različitim kinetičkim energijama bez zamjene komponenti.

Jednadžba prigušne sile

Prigušna sila slijedi osnovne principe fizike:

$F_{prigušivanja} = c \times v$

Gdje:

• $F$ = Prigušna sila (njutni)
• $c$ = Koeficijent prigušenja (N·s/m)
• $v$ = Brzina (m/s)

Primjer izračuna:

• Koeficijent prigušenja: 200 N·s/m
• Brzina udara: 1,5 m/s
• Prigušna sila: 200 × 1.5 = 300N

Ovaj linearni odnos znači da udvostručenje brzine udvostručuje silu prigušivanja—pružajući prirodnu prilagodbu energiji udara.

Linearno naspram progresivnog prigušivanja

Različiti profili prigušivanja odgovaraju različitim primjenama:

Linearno prigušivanje ($F = c v$):

• Konstantni koeficijent tokom cijelog hoda
• Predvidljivo, dosljedno ponašanje
• Najbolje za: primjene sa stalnim opterećenjem
• Sila se proporcionalno povećava s brzinom.

Progresivno prigušivanje ($F = c v^n,\; n > 1$):

• Koeficijent raste sa kompresijom
• Mekši početni kontakt, čvršći završetak
• Najbolje za: primjene s promjenjivim opterećenjem
• Sila eksponencijalno raste s brzinom.

Tip prigušivanja	Odgovor na lako opterećenje	Odgovor na teško opterećenje	Opseg podešavanja	Najbolja aplikacija
Linearan fiksan	Previše čvrsto	Previše mekan	Nijedan	Samo jedna pošiljka
Linearno podesiv	Podesiv	Podesiv	3-5:1	Umjerena varijacija
Progresivno fiksno	Dobro	Dobro	Nijedan	Opseg opterećenja 2-3:1
Progresivno podesiv	Odlično	Odlično	5-10:1	Velika varijacija opterećenja

Kapacitet apsorpcije energije

Koeficijent prigušivanja određuje ukupno upijanje energije:

$Energia apsorbovana = \int F \, dx = \int (c \times v)\, dx$

Za zadanu dužinu hoda, veći koeficijenti prigušivanja apsorbiraju više energije, ali stvaraju veće vršne sile. Umijeće podešavanja je usklađivanje koeficijenta s energetskim zahtjevima bez prekoračenja granica sile.

Smjernice za odabir koeficijenata:

• Laki tereti (5-10 kg): c = 50-150 N·s/m
• Srednja opterećenja (10-25 kg): c = 150-300 N·s/m
• Teški tereti (25-50 kg): c = 300-500 N·s/m
• Varijabilna opterećenja: podesiv raspon od 100 do 400 N·s/m

Učinkovitost prigušivanja i rasipanje toplote

Pretvorba apsorpcije energije kinetička energija² za zagrijavanje:

Stopa proizvodnje toplote:

• Energia po ciklusu = ½mv²
• Ciklusi po minuti = radna frekvencija
• Toplina = energija × frekvencija
• Primjene visokih frekvencija zahtijevaju razmatranje rasipanja toplote.

Za Sarinu prijavu za Sjevernu Karolinu, pri 45 ciklusa u minuti s teretima od 18 kg pri brzini od 1,2 m/s:

• Enerija po ciklusu: ½ × 18 × 1.2² = 13 džula
• Generisanje toplote: 13J × 45/min = 585 vati
• Značajna toplina zahtijeva aluminijsko kućište za rasipanje.

Kako izračunati potrebno prigušivanje za različita opterećenja?

Pravilna računica prigušivanja osigurava optimalne performanse u cijelom rasponu opterećenja.

Izračunajte potreban koeficijent prigušivanja koristeći $c = 2\sqrt{mk}$ za kritičko prigušenje³, gdje je m pokretna masa, a k krutost sistema, zatim prilagodite na osnovu željenog odziva: 50-70% kritičnog za meko slijetanje (lagana opterećenja), 80-100% za uravnotežene performanse (srednja opterećenja), ili 120-150% za čvrstu kontrolu (teška opterećenja). Za sisteme s promjenjivim opterećenjem izračunajte koeficijente za minimalno i maksimalno opterećenje, zatim odaberite podesive prigušivače koji pokrivaju taj raspon s marginom od 20-30%.

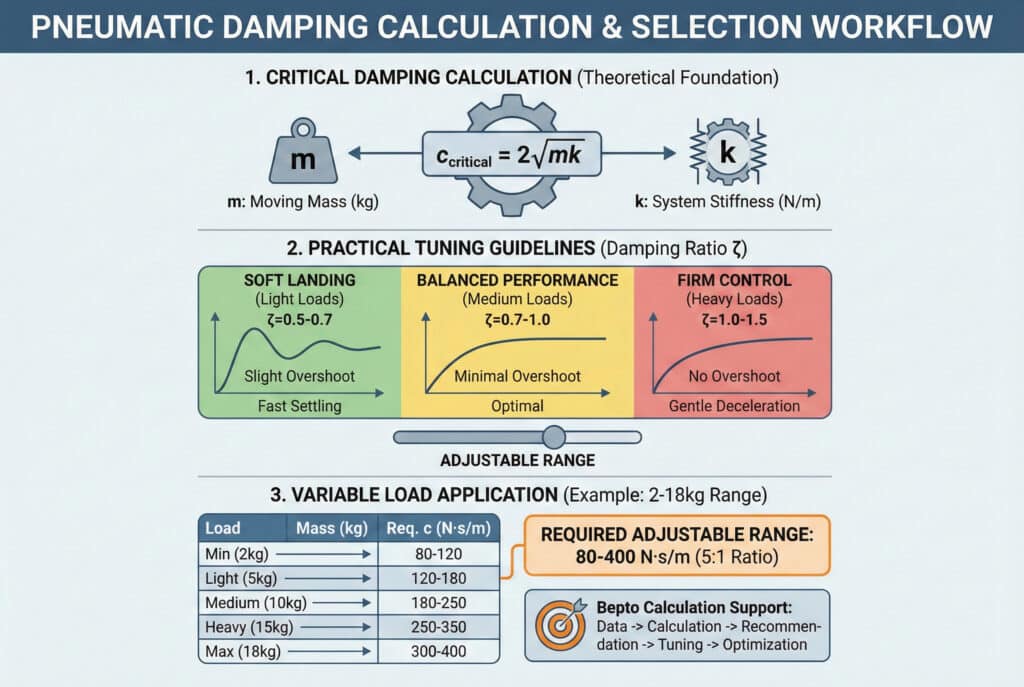

Kalkulacija kritičkog prigušenja

Kritično prigušenje omogućava najbrže prigušenje bez oscilacija:

$c_{kritični} = 2 \sqrt{m k}$

Gdje:

• $m$ = Pokretna masa (kg)
• $k$ = Krutost sistema (N/m)
• $kritična c$ = Kritični koeficijent prigušenja (N·s/m)

Primjer – Lagano opterećenje:

• Masa: 8 kg
• Očvrsnost: 50.000 N/m (tipično za amortizer)
• c_kritična = 2√(8 × 50.000) = 2√400.000 = 2 × 632 = 1,264 N·s/m

Za praktične pneumatske primjene koristite 50-80% s kritičnim prigušivanjem kako biste omogućili blagi prekomjerni skok za brže stabiliziranje.

Praktičan izbor prigušivanja

Praktične primjene zahtijevaju prilagođavanje teorijskih vrijednosti:

Omjer prigušenja⁴ (ζ) Smjernice:

• ζ = 0.3-0.5 (30-50% kritično): Nedovoljno prigušen, brz ali s prelaskom
• ζ = 0.5-0.7 (50-70% kritično): Blago nedampiran, dobar balans
• ζ = 0.7-1.0 (70-100% kritično): Blizu kritičnog, minimalno prekoračenje
• ζ = 1.0-1.5 (100-150% kritično): Previše prigušen, spor, ali bez prelaska

Odabir na osnovu primjene:

• Brzo pakovanje: ζ = 0,5-0,7 (brzo taloženje)
• Precizno pozicioniranje: ζ = 0,8-1,0 (minimalno prekomjerno premošćivanje)
• Osjetljivi proizvodi: ζ = 1.0-1.5 (blago usporavanje)

Matrica za izračun varijabilnog opterećenja

Za Sarahinu farmaceutska primjenu s rasponom od 2-18 kg:

Stanje opterećenja	Masa (kg)	Brzina (m/s)	KE (J)	Potrebno c (N·s/m)	Omjer prigušenja
Minimalno opterećenje	2	1.2	1.4	80-120	0.6-0.7
Laki teret	5	1.2	3.6	120-180	0.6-0.7
Srednji teret	10	1.2	7.2	180-250	0.6-0.7
Teški teret	15	1.2	10.8	250-350	0.6-0.7
Maksimalno opterećenje	18	1.2	13.0	300-400	0.6-0.7

Zaključak: Potrebni podesivi raspon = 80-400 N·s/m (omjer podešavanja 5:1)

Procjena koeficijenta na osnovu energije

Alternativni pristup korištenjem kinetičke energije:

$c \approx \frac{2 \times KE}{v \times stroke}$

Gdje:

• $KE$ = Kinetička energija (džuli)
• $v$ = Impaktna brzina (m/s)
• $moždani udar$ = Dužina hoda apsorbera (m)

Primjer za teret od 18 kg:

• $KE$ = 13 džula
• $Brzina$ = 1,2 m/s
• $Moždani udar$ = 0,05 m (50 mm apsorbent)
• $c \approx \frac{2 \times 13}{1.2 \times 0.05} = \frac{26}{0.06} = 433 \; \text{N·s/m}$

Ova pojednostavljena formula pruža brze procjene za odabir apsorbera.

Bepto podrška za izračun

U Bepto-u pružamo usluge izračuna prigušivanja za kupce:

Naš proces:

1. Prikupiti podatke o aplikaciji (masni raspon, brzina, frekvencija)
2. Izračunajte potreban raspon koeficijenata
3. Preporučite odgovarajuće podesive amortizere.
4. Obezbijedite početne postavke podešavanja
5. Podrška optimizaciji polja

Razvili smo alate za izračun na osnovu stotina uspješnih instalacija, osiguravajući precizne preporuke za vašu specifičnu primjenu.

Koje metode podešavanja omogućavaju kontrolu varijabilnog prigušivanja?

Različiti dizajni amortizera nude različite nivoe mogućnosti podešavanja prigušivanja.

Kontrola varijabilnog prigušivanja postiže se na tri osnovna načina: ručnim podešavanjem iglene ventile (mijenja veličinu otvora, raspon 3-5:1, zahtijeva zaustavljanje radi podešavanja), podešavanjem rotacionog kotačića (vanjski kotačić mijenja unutrašnju pregradu, raspon 5-8:1, podesivo tokom rada) ili automatskim dizajnima sa senzorom opterećenja (samopodešavajući na osnovu sile udara, raspon 8-12:1, bez ručne intervencije). Izbor ovisi o učestalosti varijacije opterećenja, zahtjevima za pristupačnošću podešavanja i budžetskim ograničenjima, pri čemu se cijene kreću od $80 za ručne do $400+ za automatske sustave.

Ručno podešavanje iglene ventile

Tradicionalni i najekonomičniji pristup:

Karakteristike dizajna:

• Nitasta iglena ventilom se kontrolira ograničenje protoka ulja
• Tipično podešavanje: 10-20 okretaja od zatvorenog do otvorenog
• Za podešavanje je potreban imbus ključ ili odvijač.
• Operaciju je potrebno prekinuti radi podešavanja.

Opseg podešavanja:

• Minimalno prigušivanje: ventil potpuno otvoren
• Maksimalno prigušivanje: ventil gotovo zatvoren (nikada ga ne zatvarati potpuno)
• Tipičan raspon: omjer snaga 3-5:1
• Preciznost: ±10–151 TP3T ponovljivost

Najbolje za:

• Rijetke promjene opterećenja (dnevne ili sedmične)
• Pristupačne lokacije za montažu
• Aplikacije prilagođene budžetu
• Cijena: $80-150 po apsorbentu

Vanjsko podešavanje rotacionog birača

Praktičnije za česte promjene:

Karakteristike dizajna:

• Vanjski gumb direktno kontroliše prigušivanje.
• Numerisana skala (obično 1-10 ili 1-20)
• Podešavanje bez alata
• Može se podešavati tokom rada (s oprezom)

Opseg podešavanja:

• Pozicije na skali odgovaraju nivoima prigušivanja.
• Tipičan raspon: omjer snaga 5-8:1
• Preciznost: ±5–81 TP3T ponovljivost
• Brže podešavanje nego iglena ventil

Najbolje za:

• Česte promjene opterećenja (satično ili po smjenama)
• Lokacije dostupne operateru
• Zahtjevi za fleksibilnost proizvodnje
• Cijena: $150-280 po apsorbentu

Automatski dizajni za detekciju opterećenja

Premium rješenje za visoko promjenjiva opterećenja:

Značajka	Hidraulično automatsko podešavanje	Pneumatsko kompenziranje	Servo-kontrolisano
Metoda podešavanja	Ventil osjetljiv na pritisak	Piston s oprugom	Elektronički aktuator
Vrijeme odgovora	Trenutni	manje od 0,1 sekunde	0,2-0,5 sekundi
Opseg podešavanja	8-10:1	6-8:1	10-15:1
Preciznost	±5%	±8%	±2%
Trošak	$280-400	$200-320	$500-800
Održavanje	Nisko	Srednje	Srednje visoko

Najbolje za:

• Kontinuirana varijacija opterećenja (od ciklusa do ciklusa)
• Bezpilotne operacije
• Kritične aplikacije koje zahtijevaju optimizaciju
• Proizvodnja velikih obima opravdava ulaganje

Usporedba mehanizama prilagođavanja

Praktični aspekti pri odabiru:

Ručni igleni ventil:

• ✅ Najniža cijena
• ✅ Jednostavno, pouzdano
• ✅ Nije potrebno vanjsko napajanje
• ❌ Zahtijeva zaustavljanje radi podešavanja
• ❌ Ograničen domet
• ❌ Vremenski zahtjevno podešavanje

Rotacijski brojčanik:

• ✅ Brzo podešavanje
• ✅ Nisu potrebni alati
• ✅ Dobar asortiman
• ❌ Umjereni trošak
• ❌ Vanjsko dugme se može slučajno pomjeriti
• ❌ Još uvijek je potrebna ručna intervencija

Automatski:

• ✅ Nije potrebno ručno podešavanje
• ✅ Optimizira svaki ciklus
• ✅ Maksimalan domet
• ❌ Najveći trošak
• ❌ Složenije
• ❌ Potencijalni zahtjevi za održavanje

Za Sarahinu farmaceutsku primjenu s čestim promjenama veličine posuda (svakih 15–30 minuta), preporučili smo rotacione podesive apsorbere — koji omogućavaju brzo podešavanje bez zaustavljanja proizvodnje, po razumnoj cijeni.

Kako podešavate prigušivanje za optimalne performanse u različitim opterećenjima?

Metodologija sistematskog podešavanja osigurava optimalne performanse za sve uslove opterećenja.

Podesite prigušivanje tako što ćete početi s izračunatim postavkama srednjeg raspona, zatim testirati minimalna i maksimalna opterećenja uz mjerenje vremena uspostave, odskoka i vršnih sila usporavanja. Optimalno podešavanje postiže vrijeme opuštanja ispod 0,3 sekunde, amplitudu odskoka manju od 10% hoda i vršne sile ispod strukturnih ograničenja (obično 500–1000 N). Za široke raspone opterećenja izradite tablice podešavanja koje povezuju uvjete opterećenja s podešavanjima prigušivanja, omogućujući operaterima da brzo optimiziraju za trenutne proizvodne zahtjeve bez metode pokušaja i pogreške.

Početni postupak podešavanja

Počnite s izračunatim osnovnim postavkama:

Korak 1: Izračunajte srednji raspon podešavanja

• Odredite prosječno opterećenje: (Min + Max) / 2
• Izračunajte potreban koeficijent za prosječno opterećenje.
• Postavite apsorbator u odgovarajući položaj podešavanja.
• Za Sarinu prijavu: (2 kg + 18 kg) / 2 = 10 kg osnovna težina

Korak 2: Test minimalnog opterećenja

• Pokrenite cilindar s najlakšim očekivanim opterećenjem.
• Promatrajte ponašanje pri usporavanju
• Mjeri vrijeme slijetanja i odskok.
• Ako je odskok prevelik: Smanjite prigušivanje 20-30%

Korak 3: Test maksimalnog opterećenja

• Pokrenite cilindar s najvećim očekivanim opterećenjem.
• Promatrajte ponašanje pri usporavanju
• Provjerite jake udare ili nedovoljno usporavanje
• Ako je neadekvatno: Povećajte prigušivanje 20-30%

Korak 4: Iterirajte

• Podešavanja prilagođavajte postepeno.
• Testiranje srednjih opterećenja
• Dokumentujte optimalne postavke za svaki raspon opterećenja.

Kriteriji mjerenja učinka

Definirajte metrike uspjeha za podešavanje:

Mjera učinka	Ciljana vrijednost	Metoda mjerenja	Prihvatljiv raspon
Vrijeme naseljavanja5	<0,3 sekunde	Tajmer ili brza kamera	0,2-0,4 sekunde
Amplituda odskoka	manje od 5 mm	Optički ili senzor blizine	manje od 10 mm
Vršna deceleracija	8-15 m/s²	Akcelerometar	5-20 m/s²
Nivo buke	<75 dB	Mjerač zvuka	manje od 80 dB
Preciznost pozicioniranja	±0,2 mm	Sistem mjerenja	±0,5 mm

Tabela prilagođavanja po opterećenju

Kreirajte referencu operatora za brzu optimizaciju:

Sarahina farmaceutska linija – podešavanja prigušivanja:

Vrsta kontejnera	Ukupna masa	Podešavanje prigušivanja	Pozicija brojača	Bilješke
Mala bočica	2-4 kg	Minimum	Pozicija 2-3	Spriječi odskok
Srednja bočica	5-8 kg	Nisko-srednje	Pozicija 4-5	Uravnotežen
Velika bočica	9-12 kg	Srednje	Pozicija 6-7	Standardno
Mala boca	13-15 kg	Srednje visoko	Pozicija 8-9	Čvrsta kontrola
Velika boca	16-18 kg	Maksimum	Pozicija 9-10	Spriječiti udar

Ovaj grafikon je eliminisao nagađanje i skratio vrijeme promjene sa 15 minuta na manje od 2 minute.

Tehnike finog podešavanja

Napredne metode optimizacije:

Tehnika 1: Optimizacija vremena taloženja

• Postupno povećavajte prigušivanje dok se odskok ne izgubi.
• Zatim smanjite 10-15% za najbrže sjedanje.
• Blago nedampiranje (ζ = 0,6–0,7) se smiruje brže od kritičnog.

Tehnika 2: Provjera ograničenja sile

• Ugradite senzor sile ili manometar
• Mjerenje vršne sile usporavanja
• Osigurajte da se sile drže ispod strukturnih ograničenja.
• Tipični limit: 500-800 N za standardne cilindre

Tehnika 3: Provjera energetske ravnoteže

• Izračunajte unos kinetičke energije
• Provjerite iskorištenost hoda apsorbera (trebalo bi koristiti 70-90%)
• Nedovoljno iskorištavanje: Povećanje prigušivanja
• Prekomjerno opterećenje (bottoming out): Smanjiti prigušivanje ili povećati kapacitet apsorbera

Automatski sistemi za podešavanje

Za aplikacije visoke vrijednosti razmotrite automatiziranu optimizaciju:

Servo-kontrolisani apsorbatori:

• Senzori opterećenja detektuju masu udara.
• Kontrolor izračunava optimalno prigušivanje
• Servo podešava prigušivanje u stvarnom vremenu.
• Cijena: $500-800 po apsorbentu
• ROI: 6-18 mjeseci u aplikacijama velikog obima

Bepto pametno rješenje za prigušivanje:
Razvijamo inteligentne amortizere sa:

• Integrisano očitavanje opterećenja
• Optimizacija zasnovana na mikrokontroleru
• Algoritmi za samoučenje
• Mogućnost daljinskog nadzora
• Planirano izdanje: 3. kvartal 2026.

Sarahini rezultati podešavanja

Nakon sistematskog podešavanja njene farmaceutske linije u Sjevernoj Karolini:

Poboljšanja performansi:

• Vrijeme slijetanja: Smanjeno sa 0,5–0,8 s na 0,15–0,25 s (poboljšanje od 70%)
• Bounce: Uklonjeno sa svih veličina spremnika
• Oštećenje proizvoda: Smanjeno sa 2,11 TP3T na 0,31 TP3T (smanjenje od 861 TP3T)
• Vrijeme promjene: Smanjeno sa 15 min na <2 min (smanjenje od 87%)
• Učinkovitost linije: Povećanje od 12% zbog bržeg taloženja

Finansijski utjecaj:

• Ušteda na oštećenju proizvoda: $48.000/godišnje
• Vrijednost poboljšanja efikasnosti: $35.000/godišnje
• Investicija u apsorbere: 4.200 (14 jedinica × 300)
• Period povrata: 18 dana

Ključ je bio sistematska kalkulacija, pravilan izbor apsorbera i metodično podešavanje u cijelom opsegu opterećenja.

Zaključak

Koeficijenti prigušivanja amortizera su ključni parametar podešavanja za pneumatske sisteme s promjenjivim opterećenjem, koji određuju hoće li vaši cilindri pružati dosljedne performanse ili se boriti s odskokom i udarima tokom varijacija opterećenja. Izračunavanjem potrebnih koeficijenata za vaš raspon opterećenja, odabirom odgovarajućih podesivih amortizera i sistematskim podešavanjem za optimalne performanse, možete postići brzo, precizno i pouzdano funkcionisanje bez obzira na varijacije opterećenja. U kompaniji Bepto pružamo tehničku stručnost, podršku pri izračunavanju i kvalitetne podesive amortizere kako bismo optimizirali vaše primjene s promjenjivim opterećenjem za maksimalne performanse i pouzdanost.

Često postavljana pitanja o prigušivanju amortizera

1. Naučite o fizici viskoznog prigušivanja gdje je sila proporcionalna brzini. ↩

2. Pregledajte osnovni fizički pojam energije koju objekt posjeduje zbog svog kretanja. ↩

3. Razumjeti specifični nivo prigušenja koji vraća sistem u ravnotežu u najkraćem vremenu bez oscilacija. ↩

4. Saznajte o bezdimenzionalnom parametru koji opisuje kako se oscilacije u sistemu prigušuju. ↩

5. Pročitajte o vremenu potrebno da odgovor sistema ostane unutar zadanog pojasa greške. ↩
