Izračunavanje granica apsorpcije kinetičke energije za unutrašnje zračne jastuke

Uvod

Vaši cilindri visokog protoka uništavaju se iznutra prema van. Svaki nasilni udar pri kraju hoda šalje udarne valove kroz vašu opremu, pucajući nosače, otpuštajući pričvrsne elemente i postepeno uništavajući precizne komponente. Podesili ste prigušne ventile, ali cilindri i dalje prerano otkazuju. Problem nije u podešavanju – problem je što ste premašili osnovni kapacitet apsorpcije energije vašeg prigušnog ventila.

Unutrašnji zračni jastučići imaju ograničenja apsorpcije kinetičke energije koja su određena zapreminom komore jastučića, maksimalnim dozvoljenim pritiskom (obično 800-1200 psi) i dužinom hoda kompresije, pri čemu se tipična ograničenja kreću od 5 do 50 džula, ovisno o prečniku cilindra. Prekoračenje ovih granica dovodi do kvara brtve jastuka, strukturnih oštećenja i nasilnih udaraca jer jastuk “dostiže dno” i nije u stanju usporiti masu, što čini precizno izračunavanje energije neophodnim za sprečavanje katastrofalnih kvarova u brzim pneumatskim sistemima.

Prije dvije sedmice radio sam s Kevinom, nadzornikom održavanja u tvornici automobilskih dijelova u Michiganu. Njegova proizvodna linija koristila je cilindar-bez-šipke promjera 63 mm koji je pomjerao terete od 25 kg brzinom od 2,0 m/s—generišući 50 džula kinetičke energije po hodu. Njegovi cilindri su otkazivali svakih 6–8 sedmica zbog ispucalih jastučičastih brtvila i napuklih krajnjih čepova. Njegov OEM dobavljač je nastavio slati zamjenske dijelove, ali nikada nije riješio osnovni uzrok: njegova primjena je generirala gotovo dvostruko više od kapaciteta apsorpcije jastučića od 28 džula. Nijedno podešavanje nije moglo riješiti osnovni fizički problem.

Sadržaj

• Šta određuje kapacitet apsorpcije energije zračnog jastuka?
• Kako se izračunava kinetička energija u pneumatskim sistemima?
• Šta se dešava kada premašite granice apsorpcije jastučića?
• Kako možete povećati kapacitet apsorpcije energije?
• Zaključak
• Često postavljana pitanja o energetskim ograničenjima zračnog jastuka

Šta određuje kapacitet apsorpcije energije zračnog jastuka?

Razumijevanje fizičkih faktora koji ograničavaju performanse jastuka otkriva zašto neke primjene prelaze sigurne granice rada.

Kapacitet apsorpcije energije zračnog jastuka određen je trima glavnim faktorima: zapreminom komore jastuka (veća zapremina skladišti više energije), maksimalnim sigurnim pritiskom (obično ograničenim na 800-1200 psi prema ocjenama brtve i konstrukcije) i efektivnim hodom kompresije (udaljenost preko koje se odvija usporavanje). Formula za apsorpciju energije W = ∫P dV pokazuje da kapacitet rada jednaka površini ispod krivulje pritisak-zapremina tokom kompresije, s praktičnim granicama od 0,3-0,8 džula po cm³ zapremine jastučića.

Zapremina jastučića

Zapremina zarobljenog zraka direktno određuje kapacitet skladištenja energije:

Kapacitet zasnovan na zapremini:

• Mali kalibar (25-40 mm): komora zapremine 20-60 cm³ = kapacitet 6-18 J
• Srednji kalibar (50-80 mm): komora zapremine 80-200 cm³ = kapacitet 24-60 J
• Veliki promjer (100-125 mm): komora od 250-500 cm³ = kapacitet 75-150 J

Svaki kubni centimetar jastučića može apsorbovati otprilike 0,3–0,8 džula, ovisno o omjeru kompresije i maksimalnim ograničenjima tlaka.

Granice maksimalnog pritiska

Pritisak jastuka ne smije premašiti nazivne vrijednosti komponenti:

Ograničenja pritiska:

• Granice za pečate: Standardne brtve ocijenjene za 800-1000 psi
• Strukturna ograničenja: Tijelo cilindra i krajnji čepovi ocijenjeni na 1000–1500 psi
• Sigurnosni faktor: Obično projektovati za 60-70% maksimalnog naziva.
• Praktični limit: 600-800 psi vršni pritisak jastuka za pouzdanost

Prekomjerni pritisci uzrokuju ekstruziju brtve, otkaz krajnjeg čepa ili katastrofalno strukturno oštećenje.

Dužina kompresijskog hoda

Udaljenost na kojoj se javlja kompresija utječe na apsorpciju energije:

Potez jastuka	Omjer kompresije	Energetska efikasnost	Tipična primjena
10-15mm	Nisko (2-3:1)	60-70%	Kompaktni dizajni
20-30mm	Srednje (4-6:1)	75-85%	Standardni cilindri
35-50mm	Visok (8-12:1)	85-92%	Sistemi za teške uslove rada

Duži hodovi omogućavaju postepeniju kompresiju, poboljšavajući efikasnost apsorpcije energije i smanjujući vršne pritiske.

Formula za apsorpciju energije

Radni kapacitet zračnog jastuka slijedi termodinamičke principe, konkretno Princip rada i energije¹:

$W = \int P \, dV = \frac{P_{2} V_{2} – P_{1} V_{1}}{1 – n}$

Gdje:

• $W$ = apsorbirani rad (džuli)
• $P_{1} V_{1}$ = Početni pritisak i zapremina
• $P_{2} V_{2}$ = Završni pritisak i zapremina
• $n$ = Politrpički eksponent² (1.2-1.4 za zrak)

Ova formula otkriva da se apsorpcija energije maksimizira velikim promjenama zapremine i visokim završnim pritiscima—ali je ograničena materijalnim ograničenjima. ⚙️

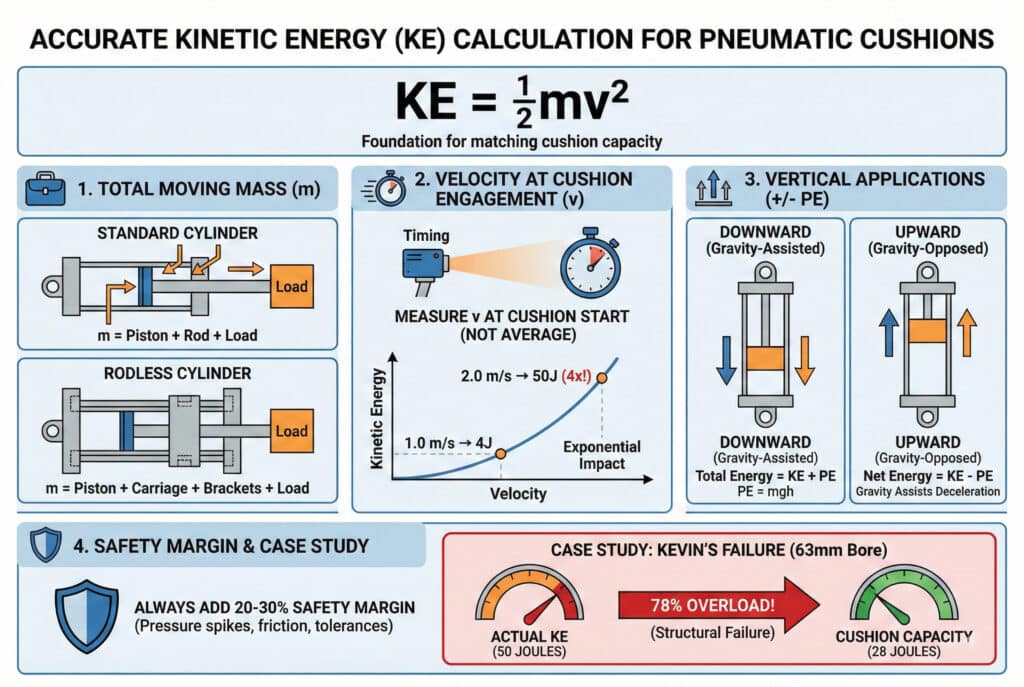

Kako se izračunava kinetička energija u pneumatskim sistemima?

Precizna energetska računica je osnova za usklađivanje kapaciteta jastuka s zahtjevima primjene.

Izračunajte kinetičku energiju prema formuli KE = ½mv², gdje je m ukupna pokretna masa (klipnjača + klip + teret) u kilogramima, a v brzina pri aktivaciji prigušnice u metrima po sekundi. Za cilindar bez klipnjače uključite masu kolica; za horizontalne primjene isključite efekte gravitacije; za vertikalne primjene dodajte potencijalnu energiju (PE = mgh). Uvijek dodajte sigurnosni marginu od 20-30% kako biste uzeli u obzir skokove pritiska, varijacije trenja i tolerancije komponenti.

Osnovni izračun kinetičke energije

Osnovna formula za Kinetička energija³ je jednostavan:

$KE = \frac{1}{2} m v^{2}$

Primjer 1 – Lagano opterećenje:

• Pokretna masa: 8 kg
• Brzina: 1,0 m/s
• KE = ½ × 8 × 1,0² = 4 džula

Primjer 2 – Srednji teret:

• Pokretna masa: 15 kg
• Brzina: 1,5 m/s
• KE = ½ × 15 × 1.5² = 16,9 džula

Primjer 3 – Teški teret:

• Pokretna masa: 25 kg
• Brzina: 2,0 m/s
• KE = ½ × 25 × 2,0² = 50 džula

Primijetite da udvostručenje brzine četverostruko povećava kinetičku energiju — brzina ima eksponencijalni utjecaj na zahtjeve za jastukom.

Komponente za izračun mase

Precizno određivanje ukupne pokretne mase je ključno:

Za standardne cilindar:

• Skup klipa: 0,5-3 kg (ovisno o promjeru)
• Šipka: 0,2-1,5 kg (ovisno o promjeru i dužini)
• Vanjski teret: Stvarna masa korisnog tereta
• Ukupno = klip + klipnjača + opterećenje

Za cilindar bez klipa:

• Unutrašnji klip: 0,3-2 kg
• Vanjski teret: 1-5 kg
• Nosači za montažu: 0,5-2 kg
• Vanjski teret: Stvarna masa korisnog tereta
• Ukupno = klip + kolica + nosači + opterećenje

Određivanje brzine

Mjeri ili izračunaj stvarni brzinu pri uključenju jastučića:

Metode mjerenja:

• Senzori za mjerenje vremena: Mjere vrijeme na poznatoj udaljenosti.
• Brzina = udaljenost / vrijeme
• Uzmite u obzir ubrzanje/usporavanje prije uključivanja jastučića
• Koristite brzinu pri početku jastuka, a ne prosječnu brzinu.

Proračun iz protoka zraka:

• Brzina = (Debljina protoka × 60) / (Površina klipa × 1000)
• Zahtijeva precizno mjerenje protoka
• Manje precizno zbog efekata kompresibilnosti

Vertikalna podešavanja aplikacije

Za vertikalne cilindre dodajte Gravitacijska potencijalna energija⁴:

Silazni pokret (uz pomoć gravitacije):

• Ukupna energija = KE + PE
• PE = mgh (gdje je h = dužina hoda u metrima, g = 9,81 m/s²)
• Jastuk mora apsorbovati i kinetičku i potencijalnu energiju.

Pokret prema gore (protiv gravitacije):

• Gravitacija pomaže usporavanju
• Neto energija = KE – PE
• Smanjeni zahtjevi za jastuk

Kevinova analiza prijave za Michigan:

Kada smo analizirali Kevinove neispravne cilindre, brojevi su odmah otkrili problem:

• Pokretna masa: 25 kg (18 kg proizvoda + 7 kg kolica)
• Brzina: 2,0 m/s (izmjereno senzorima za mjerenje vremena)
• Kinetička energija: ½ × 25 × 2.0² = 50 džula
• Kapacitet jastuka: promjer 63 mm, komora 120 cm³ = 28 džula maksimalno
• Višak energije: 78% iznad kapaciteta

Nije ni čudo što su mu se cilindri samouništavali. Jastuk je upijao sve što je mogao, a preostalih 22 džula apsorbirali su strukturni elementi—što je uzrokovalo kvarove.

Šta se dešava kada premašite granice apsorpcije jastučića?

Razumijevanje načina otkaza pomaže u dijagnosticiranju problema i sprječavanju katastrofalnih oštećenja. ⚠️

Prekoračenje energetskih granica jastučića uzrokuje progresivno oštećenje: prvo, vršni pritisci premašuju ocjene brtvi, uzrokujući istiskivanje i propuštanje; drugo, prekomjeran pritisak stvara strukturni napon koji dovodi do pukotina na završnom poklopcu ili loma pričvrsnog elementa; treće, jastučić se “dno-dno” sruši, pri čemu se klip velikom brzinom sudari sa završnim poklopcem, uzrokujući nasilne udare, razinu buke iznad 95 dB i brzo uništenje komponenti. Tipična progresija kvara odvija se u roku od 10.000 do 50.000 ciklusa, ovisno o težini preopterećenja.

Faza 1: Degradacija brtve (0-20% Preopterećenje)

Početni simptomi se pojavljuju kod jastučastih zubača:

Rani znakovi upozorenja:

• Povećana potrošnja zraka (0,5–2 SCFM viška)
• Blaga šuštava buka tokom ublažavanja
• Postupno povećanje oštrine utjecaja
• Životni vijek foka skraćen sa 2-3 godine na 6-12 mjeseci

Fizička šteta:

• Egztruzija brtvila⁵ u razmake za prohod
• Površinska pukotina uslijed ciklusa pritiska
• Očvršćivanje usljed prekomjernog stvaranja toplote

Faza 2: Strukturni stres (preopterećenje od 20-50%)

Prekomjeran pritisak oštećuje strukturu cilindra:

Komponenta	Mod neuspjeha	Vrijeme do kvara	Trošak popravke
Završni čep	Pucanje na portnim nitima	50.000-100.000 ciklusa	$150-400
Rukavci upravljača	Opuštanje/istezanje	30.000-80.000 ciklusa	$80-200
Navlaka za jastuk	Deformacija/pucanje	40.000-90.000 ciklusa	$120-300
Tijelo cilindra	Izbočenje na krajnjim policama	100.000+ ciklusa	Zamjena

Faza 3: Katastrofalni kvar (>50% preopterećenje)

Teški preopterećenje uzrokuje brzo uništenje:

Karakteristike neuspjeha:

• Jaki udarni zvuk (>95 dB) pri svakom udarcu
• Vidljivi pomak/vibracija cilindra
• Brzo propadanje brtve (sedmice umjesto godina)
• Puknuće kapice ili potpuno odvajanje
• Sigurnosni rizik od letećih komponenti

Fenomen “dna”

Kada je kapacitet jastuka potpuno premašen:

Šta se dešava:

1. Komora jastuka se komprimira na minimalni volumen.
2. Pritisak dostiže maksimum (1000+ psi)
3. Piston se nastavlja kretati (energija nije u potpunosti apsorbovana)
4. Došlo je do sudara metal na metal.
5. Šokna talasa se širi kroz cijeli sistem.

Posljedice:

• Sile udara: 2000-5000 N (u odnosu na 50-200 N uz odgovarajuće ublažavanje)
• Nivo buke: 90-100 dB
• Oštećenje opreme: olabavljen spojevi, napukli zavari, oštećenje ležajeva
• Greške u pozicioniranju: ±1-3 mm zbog odskoka i vibracija

Vremenska linija neuspjeha u stvarnom svijetu

Kevinov objekt u Michiganu je pružio jasnu dokumentaciju:

Napredovanje kvara (50J energije, 28J kapaciteta):

• Sedmica 1-2: Blago povećanje buke, nema vidljivih oštećenja
• Sedmica 3-4: Primjetno zujanje, potrošnja zraka porasla za 151 TP3T
• Sedmica 5-6: Jaki udari, vidljiva vibracija cilindra
• Sedmica 7-8: Neuspjeh brtve jastuka, vidljivi su pukotini na završnom čepu
• Sedmica 8: Potpuni kvar koji zahtijeva zamjenu cilindra

Ova predvidljiva progresija se događa zato što svaki ciklus nanosi kumulativnu štetu koja ubrzava kvar.

Kako možete povećati kapacitet apsorpcije energije?

Kada proračuni otkriju nedovoljan kapacitet rezervne zone, nekoliko rješenja može vratiti siguran rad.

Povećajte kapacitet apsorpcije energije kroz četiri glavne metode: povećajte zapreminu jastučične komore (najučinkovitije, zahtijeva redizajn cilindra), produžite hod jastučića (poboljšava efikasnost za 15–25%), smanjite ulaznu brzinu (smanjenje brzine 25% smanjuje energiju za 44%) ili dodajte vanjske amortizere (podnosi 20–100+ džula). Za postojeće cilindre, smanjenje brzine i vanjski amortizeri predstavljaju praktične retrofite, dok bi kod novih instalacija od samog početka trebalo specificirati adekvatno unutrašnje prigušivanje.

Rješenje 1: Povećanje zapremine komore za jastuk

Najučinkovitije, ali i najzahtjevnije rješenje:

Implementacija:

• Zahtijeva redizajn ili zamjenu cilindra
• Povećajte volumen komore za 50–100% radi proporcionalnog povećanja kapaciteta
• Bepto nudi poboljšane opcije ublažavanja s volumenima komora 15-20%.
• Cijena: $200-600 ovisno o veličini cilindra

Efikasnost:

• Direktno proporcionalno: 2x zapremina = 2x kapacitet
• Nisu potrebne operativne promjene.
• Trajno rješenje

Rješenje 2: Produžiti dužinu hoda jastuka

Poboljšajte efikasnost kompresije:

Modifikacije:

• Produžite jastučić na koplju/navlaku za 10–20 mm
• Povećajte udaljenost angažmana
• Poboljšava apsorpciju energije 15-25%
• Cijena: $80-200 za prilagođene komponente jastuka

Ograničenja:

• Zahtijeva raspoloživu dužinu hoda
• Opadajući prinosi iznad 40-50 mm
• Može neznatno utjecati na vrijeme ciklusa.

Rješenje 3: Smanjiti radnu brzinu

Najhitnije i najisplativije rješenje:

Uticaj smanjenja brzine:

• Smanjenje brzine 25% = smanjenje energije 44%
• Smanjenje brzine 50% = smanjenje energije 75%
• Postignuto podešavanjem kontrole protoka
• Cijena: $0 (samo prilagođavanje)

Kompromisi:

• Povećava vrijeme ciklusa proporcionalno
• Može smanjiti proizvodni protok
• Privremeno rješenje dok se ne postavi odgovarajuća podloga

Rješenje 4: Dodajte vanjske amortizere

Iskoristite višak energije na otvorenom:

Tip amortizera	Energetski kapacitet	Trošak	Najbolja aplikacija
Hidraulično podesiv	20-100 J	$150-400	Visokoenergetski sistemi
Samokompenzirajući	10-50 J	$80-200	Promjenjiva opterećenja
Elastomerni odbojnici	5-20 J	$20-60	Laki preopterećenje

Razmatranja pri instalaciji:

• Zahtijeva prostor za montažu na krajevima hoda
• Dodaje mehaničku složenost
• Predmet održavanja (obnova svakih 1-2 godine)
• Odlično za naknadne ugradnje

Kevinovo mičigensko rješenje

Implementirali smo sveobuhvatnu popravku za Kevinove preopterećene cilindre:

Hitne mjere (sedmica 1):

• Smanjena brzina sa 2,0 m/s na 1,5 m/s
• Energia smanjena sa 50J na 28J (unutar kapaciteta)
• Protok proizvodnje privremeno smanjen za 15%

Trajno rješenje (4. sedmica):

• Zamijenjeni su cilindri modelima Bepto s poboljšanom amortizacijom.
• Zapremina komore povećana je sa 120 cm³ na 200 cm³.
• Energetski kapacitet je povećan sa 28J na 55J
• Obnovljena puna brzina od 2,0 m/s

Rezultati nakon 6 mjeseci:

• Nula kvarova jastuka (u odnosu na 6 kvarova u prethodnih 6 mjeseci)
• Projekovani vijek trajanja cilindra 4-5 godina (naspram 2-3 mjeseca)
• Buka smanjena sa 94 dB na 72 dB
• Vibracija opreme smanjena za 80%
• Godišnja ušteda: $32.000 na zamjenskim dijelovima i zastoju

Ključ je bio usklađivanje kapaciteta jastuka sa stvarnim energetskim zahtjevima putem pravilnog izračuna i odgovarajućeg izbora komponenti.

Zaključak

Izračunavanje granica apsorpcije kinetičke energije nije opcionalno inženjerstvo—to je neophodno za sprečavanje katastrofalnih kvarova u pneumatskim sistemima visokih brzina. Tačnim određivanjem kinetičke energije pomoću ½mv², njenim upoređivanjem sa kapacitetom jastučića na osnovu zapremine komore i ograničenja pritiska, te primjenom odgovarajućih rješenja kada su granice premašene, možete eliminisati razorne udare i postići pouzdan dugoročni rad. U kompaniji Bepto projektujemo amortizacione sisteme s adekvatnim kapacitetom za zahtjevne primjene i pružamo tehničku podršku kako bismo osigurali da vaši sistemi rade unutar sigurnih granica.

Često postavljana pitanja o energetskim ograničenjima zračnog jastuka

1. Pregledajte princip koji tvrdi da je rad obavljen na sistemu jednak promjeni njegove energije. ↩

2. Naučite o termodinamičkom procesu koji opisuje ekspanziju i kompresiju plinova, gdje PV^n = C. ↩

3. Razumjeti energiju koju objekt posjeduje zbog svog kretanja. ↩

4. Istražite energiju koju objekt posjeduje zbog svog položaja u gravitacionom polju. ↩

5. Pročitajte o načinu otkaza pri kojem materijal brtve biva istisnut u zazor pod visokim pritiskom. ↩
