Uvod
Zamislite da vaša proizvodna linija radi bez problema na 150 psi kada odjednom – glasan prasak, oblak izlazećeg zraka i zaptiva vašeg cilindra je katastrofalno otkazala. Linija staje. Vaš tim panično reaguje. Svaka minuta košta novac. Ovaj noćni morni scenarij je eksplozivna dekompresija, i češća je nego što većina inženjera misli.
Eksplozivna dekompresija1 Dogodi se kada visokopritisni gas brzo prodre kroz elastomerne zaptivke i potom se iznenada dekomprimira, uzrokujući unutrašnje mjehuriće, pucanje i katastrofalno otkazivanje zaptivke. U pneumatskim cilindarima koji rade iznad 100 psi, nepravilan izbor materijala zaptivke može dovesti do eksplozivnih otkaza uslijed dekompresije u roku od nekoliko sedmica, što rezultira skupim zastojima i sigurnosnim rizicima.
Prošlog mjeseca primio sam hitan poziv od Roberta, nadzornika održavanja u proizvođaču automobilskih dijelova u Michiganu. Njegovi cilindri bez šipke na visoki pritisak otkazivali su svakih 3–4 sedmice i nije mogao shvatiti zašto. Zaptivke originalnog proizvođača (OEM) su izvana izgledale u redu, ali su iznutra razvijale mikroskopske pukotine koje su dovodile do iznenadnih, eksplozivnih kvarova. Njegovi gubici u proizvodnji približavali su se $35.000 po incidentu. Ovo je upravo vrsta problema koju svakodnevno rješavamo u Bepto.
Sadržaj
- Šta uzrokuje eksplozivnu dekompresiju kod pneumatskih brtvi?
- Kako možete identificirati eksplozivnu kompresijsku povredu?
- Koji materijali za brtve najbolje odole eksplozivnoj dekompresiji?
- Koje preventivne mjere štite od eksplozivne dekompresije?
- Zaključak
- Često postavljana pitanja o eksplozivnoj dekompresiji
Šta uzrokuje eksplozivnu dekompresiju kod pneumatskih brtvi?
Razumijevanje fizike iza eksplozivne dekompresije je vaš prvi korak ka sprječavanju ovog destruktivnog fenomena u vašim pneumatskim sistemima.

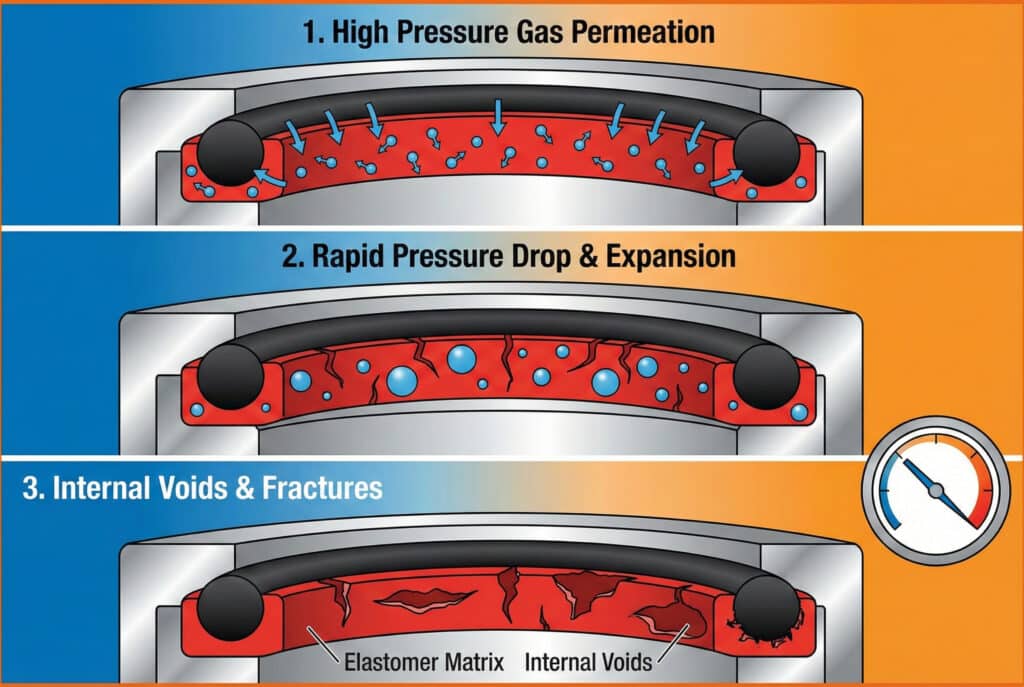

Eksplozivna dekompresija se događa kada komprimirane molekule plina prodru u elastomerna matrica2 pod visokim pritiskom, a zatim se brzo šire kada pritisak iznenada padne, stvarajući unutrašnje šupljine i pukotine. Ovo se najčešće događa u sistemima koji rade iznad 100 psi uz brzo cikliranje pritiska, posebno pri upotrebi brtvenih materijala propusnih za gas, poput standardne nitrilne gume.
Proces permeacije plinova
Kada vaš pneumatski cilindar radi pod visokim pritiskom, molekule plina—uglavnom dušika i kisika iz komprimiranog zraka—polako se difundiraju u materijal brtve. Stopa permeacija3 ovisi o tri ključna faktora:
- Radni pritisak: Viši pritisci guraju više gasa u elastomer.
- Vrijeme ekspozicije: Duže vrijeme izlaganja omogućava dublje prodiranje plina.
- Propusnost materijala: Neki elastomeri apsorbuju gas mnogo brže od drugih.
Događaj dekompresije
Prava šteta nastaje tokom brzog ispuštanja pritiska. Kada pritisak naglo padne — pri hitnim zaustavljanjima, prebacivanju ventila ili isključenju sistema — rastvoreni plin pokušava pobjeći brže nego što se može difuzirati. To stvara unutrašnji pritisak koji doslovno razdvaja brtvu iznutra.
Kritični pragovi tlaka
| Radni pritisak | Nivo rizika | Vrijeme do kvara (standardna NBR) | Preporučena akcija |
|---|---|---|---|
| manje od 80 psi | Nisko | 24 mjeseca | Prihvatljivi standardni pečati |
| 80-120 psi | Umjeren | 12-18 mjeseci | Pažljivo pratite, razmotrite nadogradnje. |
| 120-180 psi | Visoko | 3-6 mjeseci | Koristite materijale otporne na ED |
| 180 psi | Kritički | Sedmice do mjeseci | Obavezni specijalizirani pečati |
U Robertovom slučaju u Michiganu, njegov sistem je svake 45 sekundi ciklusirao između 160 psi i atmosferskog pritiska. Njegove standardne nitrilne brtve su apsorbirale plin tokom faze visokog pritiska i eksplozivno se dekomprimirale u svakom ciklusu — savršen recept za brzi kvar.
Kako možete identificirati eksplozivnu kompresijsku povredu?
Rano otkrivanje eksplozivne štete uslijed dekompresije može vas spasiti od katastrofalnih kvarova i neplaniranih zastoja.

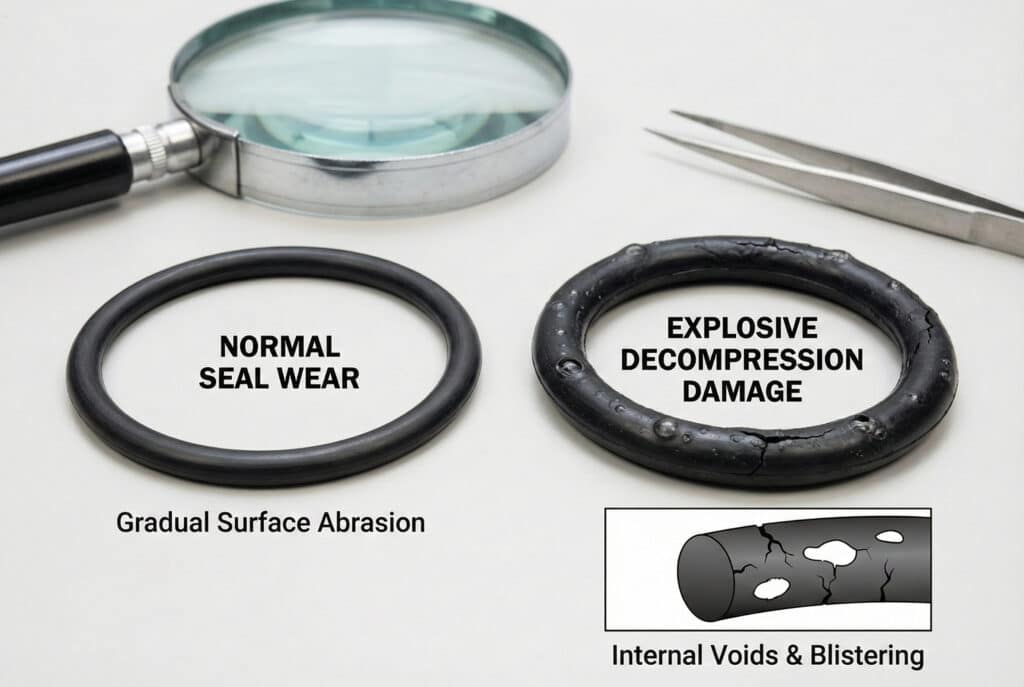

Oštećenje eksplozivne dekompresije pojavljuje se kao površinsko stvaranje plikova, unutrašnje šupljine vidljive na poprečnim presjecima, spužvasta tekstura pri pritisku i iznenadno katastrofalno pucanje umjesto postepenog trošenja. Za razliku od uobičajenog trošenja brtve koje pokazuje predvidivu površinsku degradaciju, eksplozivna dekompresija stvara unutrašnja strukturna oštećenja koja možda nisu vidljiva sve dok ne dođe do otkaza.
Tehnike vizuelne inspekcije
Tokom zakazanog održavanja, potražite ove znakove koji ne lažu:
- Površinsko plikovanje: Mali mjehurići ili izbočine na površini brtve
- Promjene teksture: Zaptivke se osjećaju mekše ili spužvastije od novih dijelova.
- Mikropukotine: Sitne pukotine koje se pojavljuju iznenada, a ne postepeno
- Promjene boje: Izbjeljivanje ili promjena boje na područjima visokog stresa
Napredne dijagnostičke metode
Za kritične primjene preporučujemo:
- Durometrijsko ispitivanje4: Mjerite promjene tvrdoće tokom vremena.
- Poprečna analiza: Prerežite umirovljene zapečaćene posude kako biste pregledali njihovu unutrašnju strukturu.
- Test opadanja pritiska: Prati sposobnost sistema da održi pritisak
- Termovizija: Otkrijte točke pregrijavanja koje ukazuju na unutrašnje trenje uslijed oštećenih brtvila
Bepto protokol inspekcije
Kada nam kupci pošalju neuspjele brtve na analizu, vršimo sveobuhvatnu procjenu. U Robertovom slučaju, naša analiza poprečnog presjeka otkrila je opsežna unutrašnja praznina širom presjeka brtve – klasična oštećenja eksplozivnom dekompresijom. Odmah smo preporučili prelazak na naše HNBR (hidrogenirane nitrilne) brtve, posebno dizajnirane za primjene visokog pritiska.
Koji materijali za brtve najbolje odole eksplozivnoj dekompresiji?
Odabir materijala je najvažniji faktor u sprečavanju eksplozivnih otkaza usljed dekompresije u visokopritisnim pneumatskim sistemima. ️
HNBR5 (hidrogenizirana nitril-butadienska guma), PTFE kompoziti i specijalizirane poliuretanske formulacije nude superiornu otpornost na eksplozivnu dekompresiju u usporedbi sa standardnim NBR-om. Ovi materijali imaju niže stope propusnosti plinova—obično 50–80 puta manje od standardnog nitrila—i veću čvrstoću na istrganje kako bi odolijevali unutarnjem pucanju pri dekompresiji.

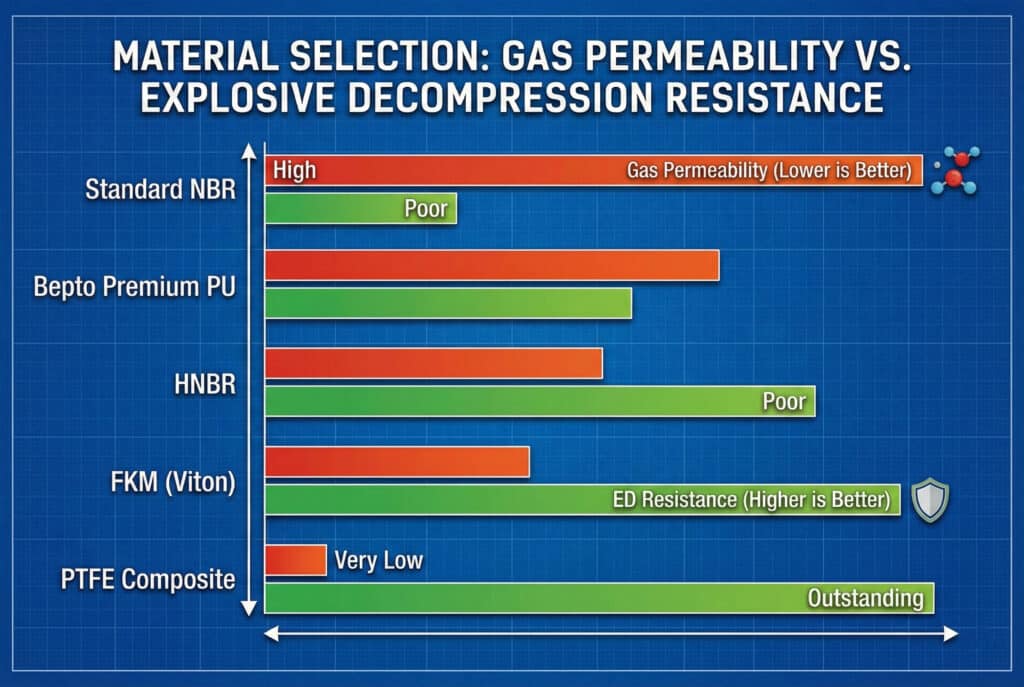

Usporedba performansi materijala
| Materijal | Propusnost plinova | ED otpor | Raspon temperatura | Cjenovni faktor | Najbolje za |
|---|---|---|---|---|---|
| Standard NBR | Visoko | Jadni | -40°C do +100°C | 1.0x | Samo niski pritisak |
| HNBR | Nisko | Odlično | -40°C do +150°C | 2,5x | Visokotlačni zrak |
| PTFE kompozit | Veoma nisko | Izvanredno | -200°C do +260°C | 3,5x | Ekstremni uslovi |
| Bepto Premium PU | Srednje nisko | Veoma dobro | -35°C do +90°C | 2,0x | Isplativo rješenje |
| FKM (Viton) | Nisko | Odlično | -20°C do +200°C | 4,0x | Izloženost hemikalijama |
Zašto HNBR nadmašuje standardne materijale
Molekularna struktura HNBR-a pruža dvije ključne prednosti. Prvo, njegove zasićene polimerne lance imaju manje mjesta za prodiranje molekula plina. Drugo, njegova veća čvrstoća na istezanje (do 30 MPa naspram 20 MPa za NBR) znači da može izdržati nakupljanje unutrašnjeg pritiska bez pucanja.
Bepto rješenje
U Beptoju proizvodimo specijalizirane HNBR brtve za cilindar bez šipke za visok pritisak koje služe kao zamjene za OEM dijelove. Nakon što smo Robertu isporučili naš komplet HNBR brtvi, interval do kvara mu se produžio sa 3–4 sedmice na preko 14 mjeseci — i još traje. Njegov trošak po brtvi povećao se za samo $18, ali godišnje štedi preko $280.000 izbjegnutim zastojem. To je vrsta povrata ulaganja (ROI) zbog koje se nabavljači smješkaju.
Koje preventivne mjere štite od eksplozivne dekompresije?
Prevencija je uvijek isplativija od popravka—posebno kada eksplozivna dekompresija može uzrokovati sekundarnu štetu na cilindarskim otvorima i kliznim šipkama. ⚙️
Efikasna prevencija obuhvata pravilan izbor materijala, kontrolisane stope dekompresije, ograničenje pritiska i redovne rasporede inspekcija. Ugradnja ventila za odvod pritiska, upotreba regulatora protoka za usporavanje dekompresije i primjena postupaka postepenog gašenja mogu smanjiti rizik od eksplozivne dekompresije za 60–80% čak i sa standardnim brtvenim materijalima.

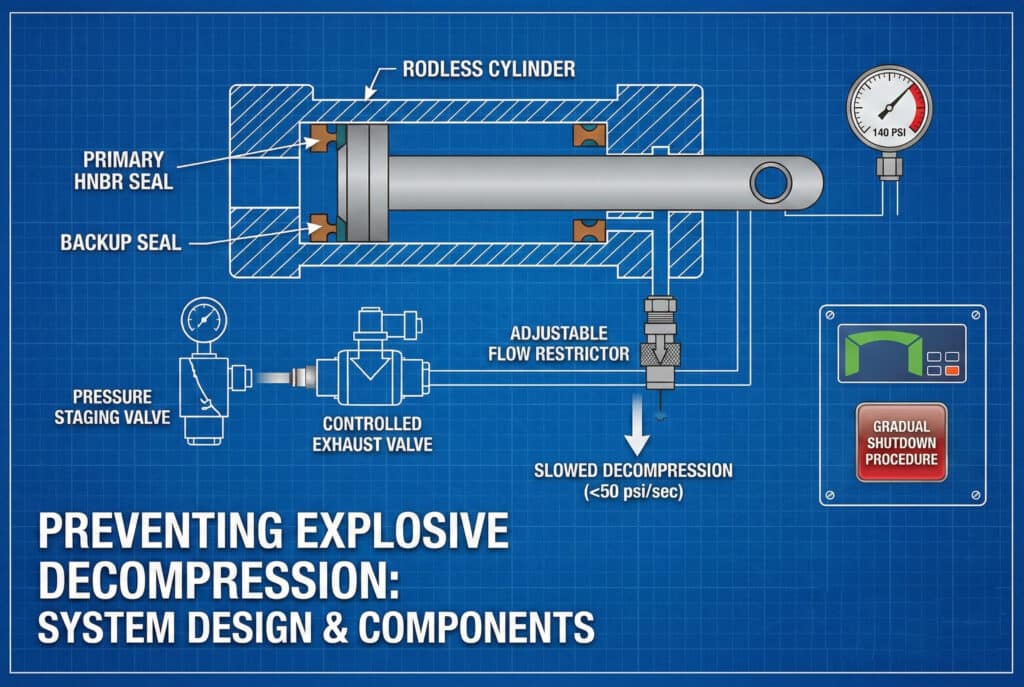

Modifikacije dizajna sistema
Najučinkovitija prevencija počinje na nivou dizajna:
- Upravljani ispušni ventili: Smanjite brzinu dekompresije na manje od 50 psi/sekundu.
- Faziranje pritiska: Smanjujte pritisak u više faza umjesto jednog naglog pada.
- Upravljanje vremenom zadržavanja: Minimizirajte vrijeme na maksimalnom pritisku kad god je to moguće.
- Zamjenske brtve: Koristite tandem brtvena rješenja za kritične primjene.
Najbolje operativne prakse
Obucite svoje operatere i timove za održavanje na ovim protokolima:
- Postupno gašenje: Nikada ne koristite hitne zaustavne uređaje osim ako to nije apsolutno neophodno.
- Praćenje pritiska: Ugradite mjerače za praćenje stvarnih radnih pritisaka.
- Cikličko brojanje: Analizira cikluse rada kako bi predvidio vijek trajanja zaptivke na osnovu stvarne upotrebe
- Kontrola temperature: Držite sisteme unutar temperaturnih ocjena materijala brtve.
Optimizacija rasporeda održavanja
Preporučujemo ovaj raspored inspekcija za sisteme visokog pritiska:
- Mjesečno: Vizuelni pregled za površinsko plikavljenje
- Tromjesečno: Durometrijsko ispitivanje i provjere opadanja tlaka
- Godišnje: Potpuna zamjena brtve u kritičnim primjenama
- Po potrebi: Odmah pregled nakon svakog hitnog zaustavljanja ili skoka pritiska
Kompletan Bepto pristup
Kada nas je Sarah, inženjerka u pogonu za pakovanje farmaceutskih proizvoda u New Jerseyu, kontaktirala zbog ponovljenih kvarova brtvi na njenim cilindarima bez klipa pod pritiskom od 140 psi, nismo joj samo prodali bolje brtve. Analizirali smo cijeli njen sistem, preporučili ugradnju podesivih ograničivača protoka na izduvne otvore i isporučili naše HNBR komplete brtvi. Ta kombinacija smanjila je brzinu dekompresije sa 180 psi/sekundi na 35 psi/sekundi i u potpunosti eliminirala eksplozivne kvarove pri dekompresiji. Sada između zamjena brtvi radi 18 mjeseci umjesto 8 sedmica.
Zaključak
Eksplozivna dekompresija ne mora biti neizbježan trošak rada pod visokim pritiskom. Uz pravilan izbor materijala, dizajn sistema i prakse održavanja možete eliminirati ovaj način otkaza i znatno produžiti vijek trajanja brtve. U Bepto smo pomogli stotinama kupaca da riješe probleme eksplozivne dekompresije našim inženjerskim rješenjima za brtve i tehničkom stručnošću—često uz 30–40% niže troškove u odnosu na OEM alternative.
Često postavljana pitanja o eksplozivnoj dekompresiji
Na kojem nivou pritiska eksplozivna dekompresija predstavlja problem u pneumatskim cilindrima?
Eksplozivna dekompresija postaje značajan rizik u pneumatskim sistemima koji rade na pritiscima iznad 100 psi, pri čemu se rizik dramatično povećava iznad 120 psi, posebno pri upotrebi standardnih brtvila od nitrilne gume. Sistemi ispod 80 psi rijetko doživljavaju eksplozivne otkaze dekompenzacije, osim ako nemaju izuzetno brzo cikliranje pritiska. Ako vaša primjena radi iznad 100 psi, odmah biste trebali procijeniti materijale brtvi i brzine dekompenzacije.
Može li eksplozivna dekompresija oštetiti sam cilindar, a ne samo zaptivke?
Da, eksplozivna dekompresija može izazvati ogrebotine na cilindarskim otvorima, oštetiti površine klipnih štapova, pa čak i napuknuti krajnje poklopce cilindra u teškim slučajevima, što dovodi do potpune zamjene cilindra umjesto jednostavne zamjene brtve. Kada brtve eksplodiraju, krhotine i iznenadna promjena pritiska mogu uzrokovati sekundarnu štetu koja košta 5–10 puta više od same brtve. Zato je prevencija toliko ključna – zamjena brtve je jeftina; zamjena cilindra nije.
Koliko brzo se može razviti oštećenje usljed eksplozivne dekompresije?
U visokopritisnim sistemima iznad 150 psi sa brzim ciklusima može se razviti eksplozivno oštećenje usljed dekompresije u roku od 2–4 sedmice pri upotrebi neadekvatnih materijala za brtve. Oštećenje je kumulativno—svaki ciklus pritiska dodaje više rastopljenog plina i stvara veći unutrašnji napon. Sistemi sa dužim vremenima zadržavanja na visokom pritisku i bržim stopama dekompresije doživjet će brži razvoj oštećenja. Redovna inspekcija je neophodna.
Da li su HNBR zaptivke kompatibilne sa svim markama pneumatskih cilindara?
Da, HNBR zaptivke proizvedene prema ISO standardima su kompatibilne sa svim glavnim brendovima cilindara, uključujući Parker, Festo, SMC, Norgren i druge, pod uslovom da dimenzije utora odgovaraju. U Bepto održavamo detaljne baze podataka o unakrsnim referencama i možemo isporučiti HNBR brtve kao direktne zamjene za gotovo svaki brend cilindara bez klipa. Prije otpreme provjeravamo dimenzionalnu kompatibilnost kako bismo osigurali savršeno pristajanje i performanse.
Koja je razlika u cijeni između standardnih brtvi i brtvi otpornih na eksplozivnu dekompresiju?
Zaptivke otporne na ED obično koštaju 2-3 puta više od standardnih NBR zaptivki, ali traju 5-10 puta duže u primjenama visokog pritiska, pružajući 3-5 puta bolji ukupni trošak vlasništva. Na primjer, ako standardno brtvljenje košta $15 i traje 6 sedmica, a HNBR brtvljenje košta $35 ali traje 12 mjeseci, godišnje ćete potrošiti $130 na standardna brtvljenja naspram $35 na HNBR – uz to ćete izbjeći troškove zastoja. ROI je uvjerljiv za svaki sistem iznad 100 psi.
-
