Uvod
Svaki inženjer za održavanje zna frustraciju: kontaminacija se provlači pored brtvi vaših cilindara, uzrokujući prijevremeno trošenje i skupe zastoje. Prašina, vlaga i abrazivne čestice su tihi ubijači pneumatski sistemi1. Ipak, kada pooštrite specifikacije prstena brisača kako biste spriječili prodiranje nečistoća, često se suočavate s povećanim trenjem i usporenim radom cilindra. ⚖️
Mehanika brtvenog prstena za brisače se svodi na ključni kompromis: maksimiziranje efikasnosti isključivanja kako bi se zaštitile unutrašnje brtve, uz minimiziranje trenja klipa kako bi se održao glatki, energetski efikasan rad. Optimalni brtveni prsten za brisače postiže isključivanje nečistoća od 95%+ uz povećanje trenja za manje od 5% u odnosu na osnovne performanse cilindra.
Nedavno sam razgovarao s Davidom, višim inženjerom za održavanje u pogonu za preradu hrane u Wisconsinu. Njegovi cilindri na liniji za pakovanje otkazivali su svakih šest sedmica zbog prodora brašnastog prašine, što je njegovoj kompaniji koštalo više od $18.000 po incidentu zbog zastoja. Kada smo analizirali njegovu postavku, otkrili smo da su OEM brisani prstenovi bili istrošeni i nepravilno odabrani za njegovo okruženje s visokom razinom kontaminacije. Ovo je česta priča — i danas ćemo je riješiti.
Sadržaj
- Šta određuje efikasnost isključivanja brtvenog prstena brisača?
- Kako utječe trenje klipa na rad cilindra?
- Koja je optimalna ravnoteža između isključenja i usporavanja?
- Kako odabrati prsten za brisač prave veličine za vašu primjenu?
- Zaključak
- Često postavljana pitanja o mehanici brisača
Šta određuje efikasnost isključivanja brtvenog prstena brisača?
Odabir pravog brtvenog prstena nije samo odabir brtve—radi se o razumijevanju bojišta kontaminacije s kojim se vaši cilindri svakodnevno suočavaju. ️

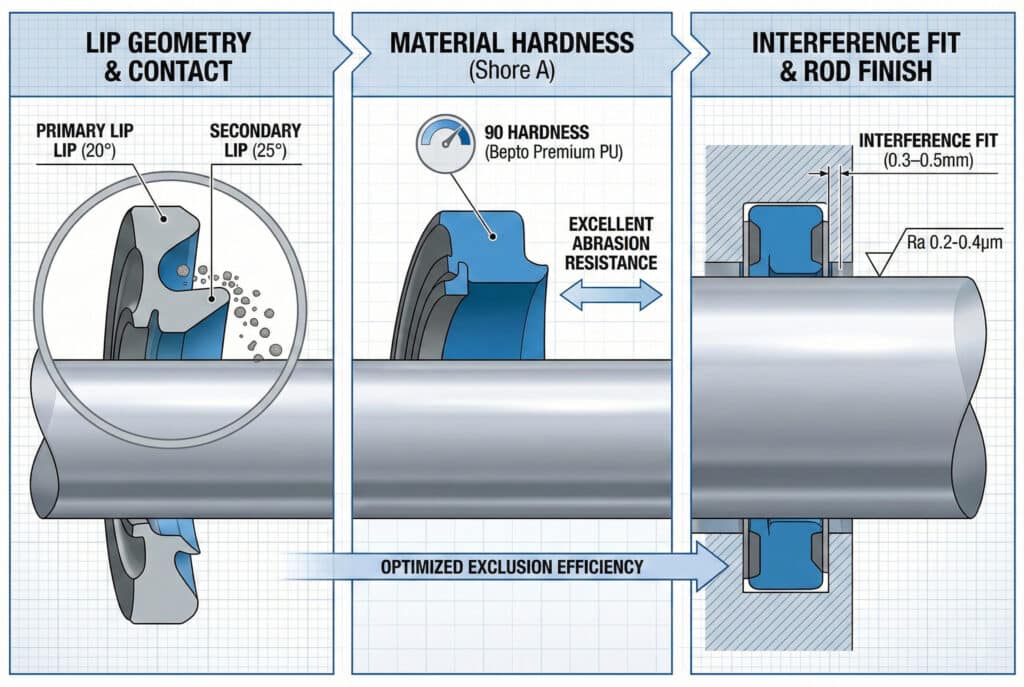

Učinkovitost isključenja ovisi prvenstveno o tri faktora: geometrija usana2 (kontaktni ugao i širina), tvrdoća materijala i interferencijsko pristajanje3 s površinom šipke. Dizajni s više usana pod kutom kontakta od 15–25° obično postižu isključenje 98% u visoko kontaminiranim okruženjima.
Geometrija usana i dizajn kontakta
Usna brtve brisača je vaša prva linija odbrane. Dizajni s jednom usnom adekvatno funkcioniraju u čistim okruženjima, ali konfiguracije s dvostrukom ili trostrukom usnom stvaraju višestruke barijere protiv prodora. Kontaktni ugao—obično između 15° i 30°—određuje koliko agresivno usna struže površinu šipke.
U Bepto smo testirali desetine konfiguracija. Naši podaci pokazuju da primarna usna od 20° u kombinaciji sa sekundarnom usnom od 25° pruža optimalno isključivanje čestica bez prekomjernog habanja šipke.
Izbor materijala je važan
| Vrsta materijala | Očvrslinost (Shore A) | Otpornost na kontaminaciju | Raspon temperatura | Najbolja aplikacija |
|---|---|---|---|---|
| Poliuretan (PU) | 85-95 | Odlično | -30°C do +80°C | Teški prašci, abrazivi |
| Nitril (NBR) | 70-80 | Dobro | -20°C do +100°C | Ulja opće namjene |
| PTFE kompozit | 55-65 | Izvanredno | -200°C do +260°C | Ekstremne temperature, hemikalije |
| Bepto Premium PU | 90 | Izvrsno+ | -35°C do +90°C | Više okruženja |
Interferencija na površini i završna obrada šipke
Interferencijsko prianjanje — koliko čvrsto brisač prianja uz šipku — direktno utiče na isključivanje i trenje. Preporučujemo interferenciju od 0,3–0,5 mm za standardne primjene, uz završnu obradu površine šipke Ra 0,2–0,4 μm za optimalne performanse.
Kako utječe trenje klipa na rad cilindra?
Trzanje nije samo smetnja—to je kradljivac performansi koji krade efikasnost, brzinu i preciznost vaših pneumatskih sistema.
Otpor šipke se povećava odvojna sila4, smanjuje brzinu ciklusa, stvara toplotu i uzrokuje prijevremeno trošenje brtve. Prekomjerni interferencijski pritisak prstena brisača može povećati trenje za 15–40%, smanjujući efikasnost cilindra i zahtijevajući veće radne pritiske za održavanje performansi.

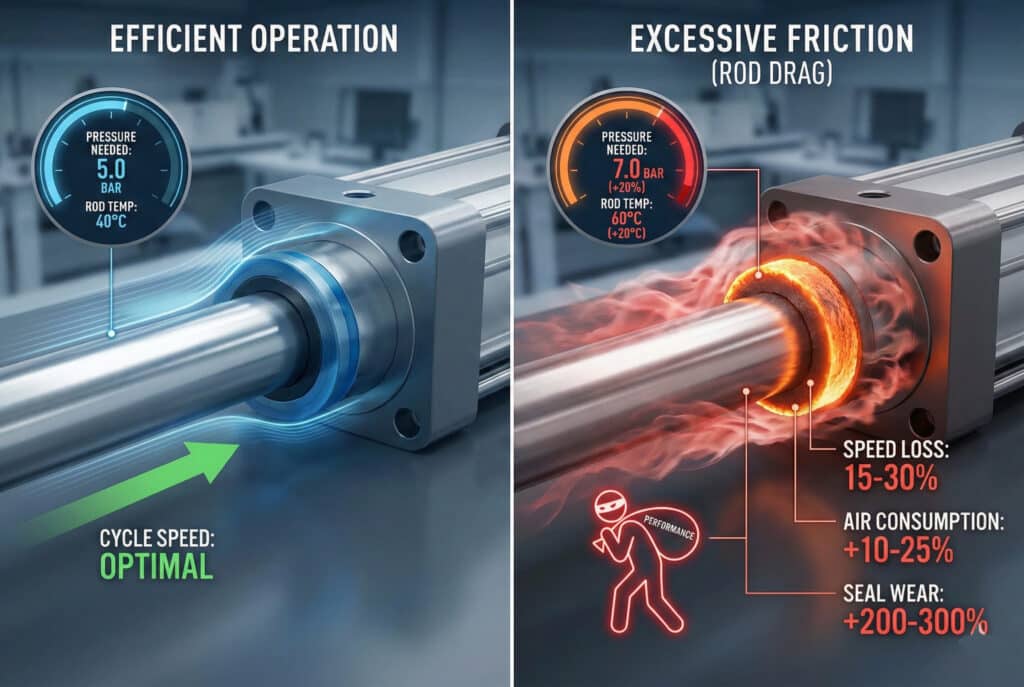

Skriveni troškovi prekomjernog trenja
Kada nas je kontaktirala Maria, koja vodi kompaniju za pakovne mašine u Stuttgartu u Njemačkoj, njene prilagođene mašine su imale lošije performanse u odnosu na konkurenciju. Njeni cilindri su zahtijevali 20% viši pritisak da bi postigli iste brzine. Nakon inspekcije otkrili smo da je njen dobavljač isporučio prstenove za brisanje s prekomjernom interferencijom—prioritetizirajući zaštitu od kontaminacije, ali žrtvujući efikasnost.
Kvantifikacija efekata otpora šipke
U našem testnom laboratoriju mjerimo silu otkida i dinamičko trenje tokom cijelog hoda. Evo šta prekomjerno trenje klipa uzrokuje:
- Povećana potrošnja zraka: 10-25% potrebne su veće stope protoka
- Smanjena brzina ciklusa: 15-30% sporiji rad
- Generacija toplote: Temperature štapova mogu porasti za 15-20°C
- Skraceni vijek trajanja zaptivke: Stope habanja se povećavaju za 200-300%
Odnos pritiska i brzine
Otpor šipke direktno utječe na pritisak potreban za održavanje ciljanih brzina. Za svako povećanje sile trenja od 10 N potrebno je otprilike 0,5 bara dodatnog pritiska u standardnom cilindru promjera 50 mm. Ovo se zbraja na desetinama ili stotinama cilindara u proizvodnoj liniji.

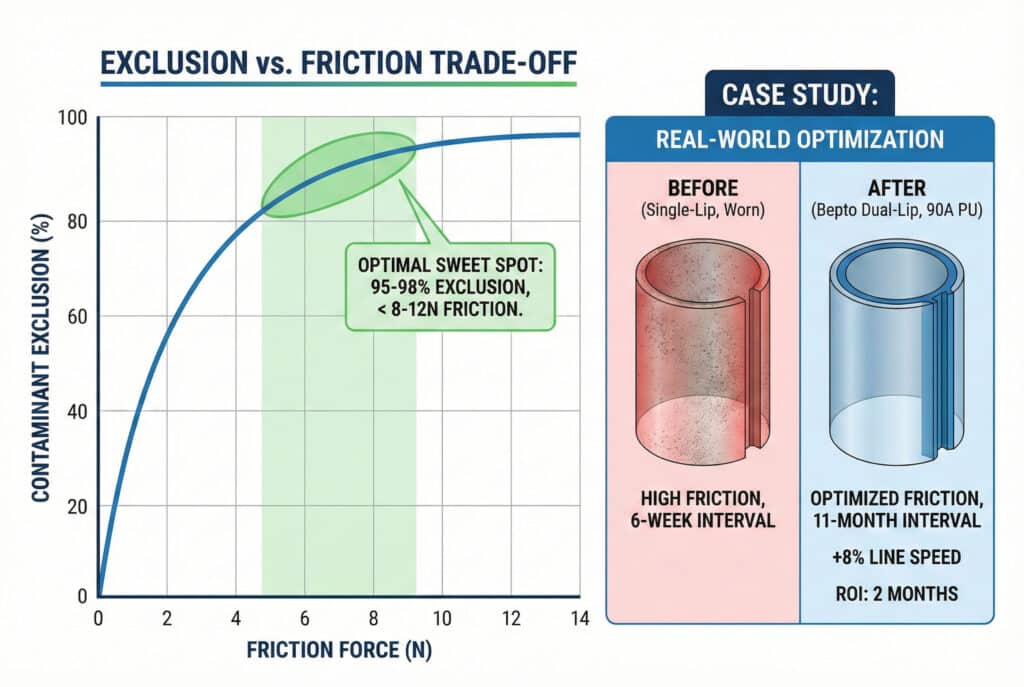

Koja je optimalna ravnoteža između isključenja i usporavanja?
Inženjerstvo je uvijek o inteligentnom kompromisu—pronalasku zlatne sredine gdje se zaštita susreće s performansama.
Optimalna konfiguracija brtvenog prstena postiže isključenje nečistoća od 95–98% uz dodatak manje od 8–12N sile trenja u standardnim cilindričnim bušenjima. To zahtijeva usklađenu geometriju usne i materijal. durometar5, i interferencijsko pristajanje vašem specifičnom nivou kontaminacije i radnim uslovima.
Matrica selekcije zasnovana na aplikaciji
| Životna sredina | Nivo kontaminacije | Preporučeni dizajn | Očekivani isključak | Povećanje trenja |
|---|---|---|---|---|
| Čista soba | Minimalno | Jedan rub, NBR 70A | 90-92% | 3-5N |
| Opšta fabrika | Umjeren | Dvostruki usis, PU 85A | 95-96% | 6-9N |
| Teška industrija | Visoko | Triple-lip, PU 90A | 97-98% | 10-14N |
| Ekstremni (rudarstvo, cement) | Teško | Višestruki usis + čizma | 98-99% | 15-20N |
Optimizacija u stvarnom svijetu
Vraćamo se na Davida iz Wisconsina – zamijenili smo njegove istrošene brisače s jednom usnom našim Bepto brisačima s dvostrukom usnom od poliuretana, tvrdoće 90A. Rezultat? Interval do kvara njegovog cilindra produžio se s 6 sedmica na više od 11 mjeseci, a brzina linije mu se zapravo povećala za 81 TP3T zbog smanjenog trenja u odnosu na njegove dotrajele originalne brtve. Njegova povratnost ulaganja (ROI) postignuta je za samo dva mjeseca.
Kako odabrati prsten za brisač prave veličine za vašu primjenu?
Odabir ne bi trebao biti nagađanje—trebao bi biti sistematski proces zasnovan na vašim stvarnim radnim uslovima.
Pravilni izbor brtvenog prstena za brisače zahtijeva analizu četiri ključna faktora: tip kontaminacije i veličinu čestica, radni pritisak i brzinu, temperaturni raspon i zahtjeve za intervalima održavanja. Uskladite ove parametre sa svojstvima materijala i geometrijskim dizajnom koristeći specifikacije proizvođača i terenske podatke.
Proces selekcije Bepto
Kada nas kupci kontaktiraju u Bepto, provodimo ih kroz ovaj proces od pet koraka:
- Procjena utjecaja na okoliš: Koji kontaminanti su prisutni? (prašina, voda, hemikalije, abrazivi)
- Radni parametri: Raspon pritiska, frekvencija ciklusa, dužina hoda, temperatura okoline
- Prioriteti izvedbe: Je li neprekidni rad važniji od efikasnosti, ili obrnuto?
- Provjera kompatibilnosti: Materijal šipke, završna obrada površine, dimenzije utora
- Analiza troškova i koristi: Usporedba troškova brtve s očekivanim vijekom trajanja i sprječavanjem zastoja
Kada nadograditi sa OEM specifikacija
Mnogi inženjeri iz navike koriste OEM brtveni prstenovi, ali rješenja s tržišta nakon prodaje često nadmašuju originalne. U Bepto, naši zamjenski dijelovi za cilindar bez klipa uključuju optimizirane brtvene prstenove koji često premašuju OEM specifikacije, a istovremeno smanjuju troškove za 25–40%.
Razmislite o nadogradnji kada:
- Vijek trajanja brtve u vašoj aplikaciji je manji od 6 mjeseci.
- Doživljavate česte kvarove uzrokovane kontaminacijom.
- Performanse cilindra su se primjetno pogoršale.
- OEM rokovi isporuke uzrokuju operativna kašnjenja
Kratki referentni vodič za kompatibilnost
Naši Bepto prstenovi brisača su projektirani kao direktne zamjene za vodeće brendove. Održavamo baze podataka o križnim referencama za Parker, Festo, SMC, Norgren i desetine drugih proizvođača. Kada vam je brza zamjena potrebna, možemo isporučiti kompatibilne dijelove u roku od 24–48 sati na većinu lokacija u Sjevernoj Americi i Evropi.
Zaključak
Mehanika prstena brisača nije samo tehnički detalj – ona predstavlja razliku između pouzdane proizvodnje i skupih zastoja. Razumijevanjem ravnoteže između ekskluzije i vučne sile te odabirom komponenti prilagođenih vašim stvarnim uvjetima, štitite svoju investiciju i maksimizirate performanse. U Bepto smo izgradili reputaciju isporučujući tu ravnotežu uz izvanrednu vrijednost.
Često postavljana pitanja o mehanici brisača
Koja je primarna funkcija brtvenog prstena u pneumatskim cilindarima?
Brtveni prsten klizača (ili brtva klizača) sprječava ulazak vanjskih nečistoća poput prašine, vlage i čestica u cilindar dok se klizač izdužuje i uvlači, štiteći unutrašnje brtve i produžavajući vijek trajanja cilindra. Bez učinkovitih prstenova za brisanje, abrazivne čestice kontaminiraju unutrašnju rupu cilindra, uzrokujući ubrzano trošenje primarnog brtvenog prstena klipa i površine klipa, što dovodi do curenja zraka i konačnog otkaza.
Koliko često treba mijenjati brisače?
U industrijskim okruženjima s umjerenom kontaminacijom, prstenovi za brisanje obično se moraju zamijeniti svakih 12–18 mjeseci ili nakon 1–2 miliona ciklusa, ovisno o tome šta nastupi prvo. Međutim, primjene s visokom razinom kontaminacije (prerada hrane, rudarstvo, vanjska oprema) mogu zahtijevati zamjenu svakih 6–9 mjeseci. Tijekom redovnog održavanja pregledajte brisače na vidljivo trošenje, pucanje ili stvrdnjavanje.
Mogu li koristiti isti prsten za brisače za različite marke cilindara?
Da, ako dimenzije utora, promjer šipke i zahtjevi za materijal odgovaraju—većina brtvenih prstenova slijedi ISO standardne dimenzije koje su međusobno zamjenjive između marki. U Bepto proizvodimo precizne prstenove brisača koji služe kao direktne zamjene za Parker, Festo, SMC i druge vodeće brendove. Uvijek provjerite specifikacije širine, promjera i dubine utora prije zamjene.
Šta uzrokuje prekomjerno trenje klipa u pneumatskim cilindarima?
Prekomjerno trenje štapa nastaje uslijed prekomjernog zatezanja brtvenih prstenova, nepravilnog podmazivanja, oštećenja površine štapa ili oticanja brtve uslijed nekompatibilnih tečnosti. Kada interferencija brtvenog prstena prelazi 0,6 mm ili kada se površinska završna obrada šipke pogorša iznad Ra 0,6 μm, trenje dramatično raste. Ekstremne temperature također mogu uzrokovati stvrdnjavanje ili omekšavanje materijala brtve, utječući na karakteristike trenja.
Kako da znam da li moj brisački prsten otkazuje?
Ključni pokazatelji kvara uključuju vidljivu kontaminaciju unutar cilindra, curenje ulja ili masti pored brisača, smanjenu brzinu cilindra i vidljive brazde habanja na površini klipa. Ako primijetite bilo koji od ovih simptoma, odmah pregledajte brtvenu ploču brisača. Rana zamjena sprječava sekundarno oštećenje skupih unutrašnjih brtvi i cilindarskih rupa, čime se značajno smanjuju troškovi popravka.
-
