Ništa nije frustrirajuće kao otkriti da su vaši skupi pneumatski cilindri prerano otkazali zbog misteriozne korozije koja se čini da se pojavi preko noći. Krivac je često nevidljiv dok ne bude prekasno: galvanska korozija1 Događa se kada različiti metali u sklopu cilindra stvaraju elektrohemijsku reakciju u prisustvu vlage, što dovodi do ubrzanog propadanja ključnih komponenti. ⚡
Galvanska korozija između komponenti cilindra nastaje kada različiti metali (poput aluminijskih tijela i čeličnih šipki) formiraju anodu i katodu. elektrohemijska ćelija2 s vlagom kao elektrolitom. Ovaj proces može skratiti vijek trajanja komponenti za 60–80% u surovim okruženjima, ali pravilan izbor materijala i zaštitni premazi mogu to u potpunosti spriječiti.
Prošlog mjeseca primio sam poziv od Jennifer, nadzornice održavanja u pogonu za preradu hrane u Sjevernoj Karolini. Cilindri njenog pogona otkazivali su nakon samo 18 mjeseci umjesto očekivanih više od pet godina, uz čudne udubine i obrasce korozije koji nisu odgovarali uobičajenom habanju.
Sadržaj
- Šta uzrokuje galvansku koroziju u pneumatskim cilindarima?
- Koje metalne kombinacije su najosjetljivije na galvanski napad?
- Kako možete identificirati galvansku koroziju prije katastrofalnog otkaza?
- Koje strategije prevencije zaista djeluju u stvarnim primjenama?
Šta uzrokuje galvansku koroziju u pneumatskim cilindarima?
Razumijevanje elektrohemijskog procesa koji stoji iza galvanske korozije je ključno za sprečavanje skupih kvarova.

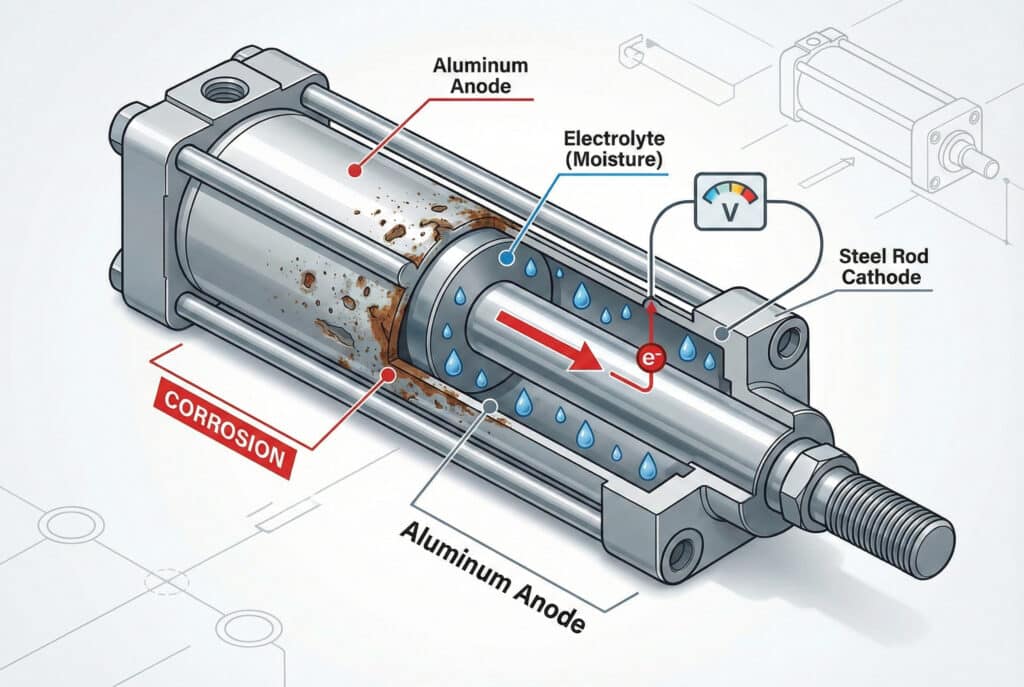

Galvanska korozija zahtijeva tri elementa: dva različita metala u neposrednom kontaktu, elektrolit (obično vlaga) i električnu vezu između metala. U cilindarima se to obično događa između aluminijskih tijela i čeličnih šipki ili komponenti od nehrđajućeg čelika.
Elektrohemijski proces
Kada različiti metali dođu u kontakt jedni s drugima u prisustvu vlage, formiraju galvansku ćeliju. Aktivniji metal (anoda) korozira prioritetno, dok plemeniti metal (katoda) ostaje zaštićen.
Uobičajeni cilindrični galvanijski parovi
| Anoda (Korozivna) | Kataroda (zaštićena) | Nivo rizika |
|---|---|---|
| Aluminijska konstrukcija | Nehrđajući čelični štap | Visoko |
| Ugljični čelik | Nehrđajući čelik | Veoma visoko |
| Aluminij | Mesingani spojevi | Srednje |
| Cinkovani premaz | Čelični podloga | Nisko (namjerno) |
Ekološki akceleratori
U Bepto smo analizirali stotine neuspjelih cilindara i utvrdili da određeni uvjeti dramatično ubrzavaju galvansku koroziju:
- Okruženja s visokom vlažnošću (>70% RH)
- Solni sprej ili obalne instalacije
- Ciklus promjena temperature koje potiče kondenzaciju
- Izloženost hemikalijama što povećava provodljivost elektrolita
Koje metalne kombinacije su najosjetljivije na galvanski napad? ⚠️
Ne predstavljaju sve kombinacije metala jednak rizik – razumijevanje galvanizacijske serije pomaže predvidjeti problematična područja.
Što je veća razlika između metala u galvanski niz3, što je potencijal korozije veći. Aluminijumske cjevke s nehrđajućim čeličnim šipkama predstavljaju jednu od najproblematičnijih kombinacija u pneumatskim primjenama.

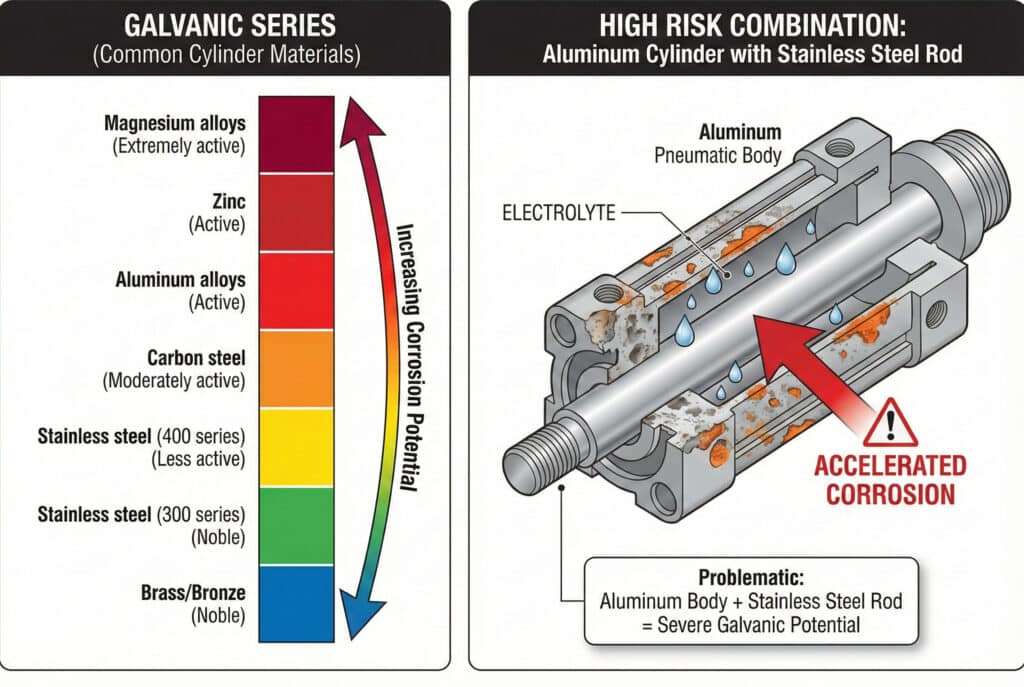

Galvanska serija za uobičajene materijale cilindara
Navedeno od najaktivnijeg (anodnog) do najplemenitijeg (katodnog):
- Legure magnezija – Izuzetno aktivan
- Cink – Aktivni (koristi se za žrtvenu zaštitu)
- Legure aluminija – Aktivno
- Ugljični čelik – Umjereno aktivan
- Nerđajući čelik (serija 400) – Manje aktivan
- Nerđajući čelik (serija 300) – Plemenit
- Mesing/Bakar – Plemenit
Kombinacije problema iz stvarnog svijeta
Jenniferina tvornica za preradu hrane imala je aluminijske cilindrične tijela s 316 nehrđajućim čeličnim šipkama – kombinaciju s visokim galvanskim potencijalom. Stalni postupci pranja stvorili su savršeno elektrolitsko okruženje, dramatično ubrzavajući koroziju.
Matrica kompatibilnosti materijala
| Glavni materijal | Kompatibilni sekundarni | Problematicni sekundarni |
|---|---|---|
| Legura aluminija | Aluminij, cink | Nehrđajući čelik, mesing |
| Ugljični čelik | Ugljični čelik, cink | Nehrđajući čelik |
| Nehrđajući čelik | Nehrđajući čelik | Aluminij, čelik |
Kako možete identificirati galvansku koroziju prije katastrofalnog otkaza?
Rano otkrivanje može uštedjeti hiljade u troškovima zamjene i spriječiti neočekivane zastoje.

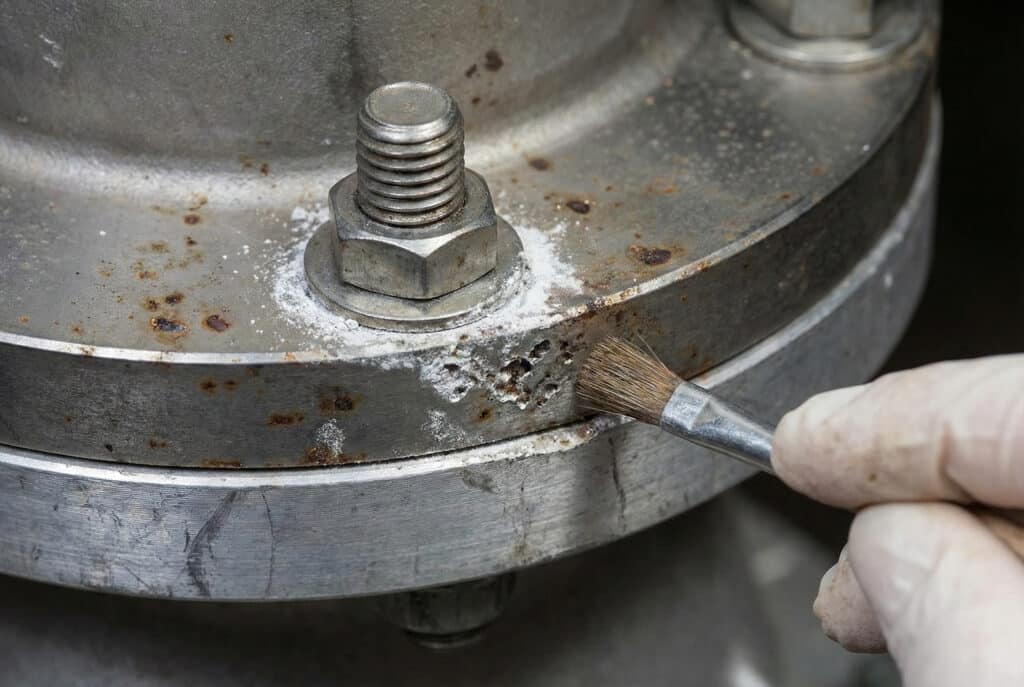

Galvanska korozija se obično pojavljuje kao lokalizirano bušenje, bijeli praškasti naslage ili promjena boje u blizini spojeva različitih metala. Za razliku od ujednačene korozije, galvanski napad se koncentriše na tačkama kontakta i može duboko prodreti u komponente.
Kontrolna lista za vizuelni pregled
Tokom rutinskog održavanja, potražite ove znakove koji ne lažu:
- Bijeli, krečasti talozi oko aluminijskih komponenti
- Udoline ili udubljenja nalik kraterima u blizini metalnih spojeva
- Promjena boje ili mrlje na sučeljima različitih metala
- Labavi ili zahrđali pričvrsni elementi
- Degradacija brtve od nusproizvoda korozije
Pokazatelji učinka
Osim vizuelne inspekcije, galvanska korozija utiče na rad cilindra:
- Povećani radni pritisak zahtjevi
- Nagli ili nedosljedan pokret
- Prerani kvar brtve
- Propuštanje zraka na radijalnim brtvama
Dijagnostički alati koje koristimo u Bepto
Kada nam kupci pošalju neuspjele cilindar za analizu, koristimo nekoliko tehnika:
- Mikroskopski pregled identificirati obrasce korozije
- Hemijska analiza od proizvoda korozije
- Test električne provodljivosti zaštitnih premaza
- Poprečna analiza procijeniti dubinu prodora
Koje strategije prevencije zaista djeluju u stvarnim primjenama? ️
Efikasna prevencija galvanske korozije zahtijeva sistematski pristup prilagođen vašem specifičnom okruženju.
Najučinkovitija prevencija kombinira pravilan izbor materijala, zaštitne premaze i kontrolu okoliša. Izoliranje različitih metala nevodljivim barijerama ili korištenje žrtveni anodi4 može produžiti vijek trajanja cilindra za 300-500% u korozivnim okruženjima.
Strategije odabira materijala
Naša Bepto filozofija dizajna daje prioritet kompatibilnosti materijala:
- Minimizirajte kontakt različitih metala kroz dizajn
- Koristite slične metale kroz cijelu montažu kad god je to moguće
- Odaberite odgovarajuće legure za operativno okruženje
Sistemi zaštitnih premaza
| Tip premaza | Prijava | Efikasnost | Trošak |
|---|---|---|---|
| Anodiziranje | Aluminijske komponente | Odlično | Nisko |
| Nikliranje | Čelične šipke | Vrlo dobro | Srednje |
| Polimerne prevlake | Sve površine | Dobro | Nisko |
| Galvanizacija | Čelične komponente | Odlično | Nisko |
Kontrole okoliša
Ponekad najučinkovitije rješenje rješava okruženje umjesto komponenti:
- Kontrola vlažnosti u zatvorenim sistemima
- Pravilno odvodnjavanje da se spriječi nakupljanje vode
- Inhibitori korozije u pneumatskim sistemima
- Redovno čišćenje ukloniti naslage soli
Priča o uspjehu: Jenniferino rješenje
Za Jenniferinu primjenu u preradi hrane preporučili smo naše posebno dizajnirane cilindar bez šipke sa:
- Kućišta od 316L nehrđajućeg čelika da odgovara postojećim šipkama
- Zaptivke na bazi PTFE-a otporan na sredstva za čišćenje
- Elekropolirane površine minimizirati korozija pukotina5
- Integrisani odvod da se spriječi nakupljanje vode
Rezultat? Njeni novi cilindri rade više od dvije godine bez ikakvih problema s korozijom, a uštedjela je više od $50.000 na troškovima zamjene.
Beptoove karakteristike dizajna protiv korozije
Naši cilindri bez klipa uključuju nekoliko strategija za prevenciju galvanske korozije:
- Analiza kompatibilnosti materijala za svaku aplikaciju
- Barijerne prevlake na kritičnim sučeljima
- Integracija žrtvene anode gdje je primjereno
- Zapečaćeni dizajni da se minimizira prodiranje vlage
Zaključak
Galvanska korozija ne mora biti neizbježan trošak rada pneumatskog sistema – razumijevanje i sprečavanje štite i vašu investiciju u opremu i pouzdanost proizvodnje.
Često postavljana pitanja o galvanskoj koroziji u pneumatskim cilindarima
P: Koliko brzo galvanizirana korozija može uništiti cilindar?
U teškim okruženjima s visokom vlažnošću i različitim metalima, galvanska korozija može uzrokovati otkaz već za samo 6–12 mjeseci. Međutim, uz pravilnu prevenciju, cilindri mogu trajati više od 10 godina čak i u zahtjevnim uvjetima.
P: Je li nehrđajući čelik uvijek bolji za otpornost na koroziju?
Ne nužno. Iako nehrđajući čelik dobro otporuje ravnomjernoj koroziji, može ubrzati galvansku koroziju aluminijskih komponenti. Ključno je koristiti kompatibilne materijale u cijelom sistemu umjesto miješanja nehrđajućeg čelika s drugim metalima.
P: Može li se galvanska korozija zaustaviti nakon što započne?
Kad započne galvanska korozija, ona će se nastaviti osim ako se ne promijene osnovni uvjeti. Međutim, zaštitni slojevi ili mjere kontrole okoliša mogu znatno usporiti proces i značajno produžiti vijek trajanja komponente.
P: Koja je najisplativija strategija prevencije?
Za većinu primjena, pravilan izbor materijala tokom početnog dizajna pruža najbolju dugoročnu vrijednost. Naknadna ugradnja zaštitnih premaza ili mjera kontrole okoliša također može biti efikasna, ali obično košta više nego što košta ispravno projektovanje od samog početka.
P: Kako da znam da li su moji trenutni cilindri ugroženi?
Obratite se našem tehničkom timu u Bepto za besplatnu procjenu galvanne kompatibilnosti. Možemo analizirati vašu trenutnu konfiguraciju i preporučiti konkretne strategije prevencije na osnovu vašeg radnog okruženja i kombinacija materijala.
-
