Strategije duple petlje za sinhronizaciju pneumatskih cilindara

Uvod

Da li se vaš višecilindarski sistem suočava sa greškama u sinhronizaciji koje uzrokuju zaglavljivanje, oštećenje proizvoda ili sigurnosne rizike? Kada se dva ili više pneumatskih cilindara moraju kretati zajedno—podizajući teške terete, vodeći široke panele ili koordinirajući složeno kretanje—čak i male razlike u položaju stvaraju ozbiljne probleme. Tradicionalni pneumatski sistemi otvorenog kruga jednostavno ne mogu održati strogu sinhronizaciju koju zahtijeva moderna proizvodnja.

Strategije upravljanja s dvostrukom petljom koriste dvije ugniježđene povratne petlje za sinkronizaciju više pneumatskih cilindara: unutrašnja petlja brzine koja kontrolira brzinu pojedinačnog cilindra modulacijom proporcionalnog ventila i vanjska petlja položaja koja uspoređuje položaje cilindara i prilagođava zadane vrijednosti brzine kako bi se minimizirao pogrešak sinkronizacije. Ova arhitektura obično postiže točnost sinkronizacije od ±0,5 mm do ±2 mm na hodovima do 3 metra, u usporedbi s ±10–50 mm kod osnovnih pneumatskih sustava.

Prošlog tromjesečja radio sam sa Stevenom, mašinskim inženjerom u pogonu za proizvodnju solarnih panela u Phoenixu, Arizona. Njegov sistem gantri sa dva cilindra za rukovanje staklenim panelima dužine 2 metra imao je greške u sinhronizaciji od 15 mm koje su uzrokovale lom panela, što je koštalo $8.000 mjesečno. Nakon implementacije dvo-petljne kontrole na njegovom Bepto cilindarskom sistemu bez klipa, sinkronizacija se poboljšala na ±1,2 mm, broj lomljenja je pao na gotovo nulu, a propusnost se povećala za 121 TP3T zahvaljujući bržim sigurnim radnim brzinama. Dopustite mi da objasnim kako ova moćna kontrola funkcioniše.

Sadržaj

• Šta su strategije duple petlje kontrole i zašto su potrebne?
• Kako unutrašnja petlja brzine kontrolira brzinu pojedinačnog cilindra?
• Kako petlja vanjske pozicije održava sinkronizaciju?
• Koji su zahtjevi za implementaciju i najbolje prakse?

Šta su strategije duple petlje kontrole i zašto su potrebne?

Razumijevanje izazova sinkronizacije otkriva zašto je sofisticirana kontrola neophodna. ⚙️

Dvokružna kontrola rješava osnovni problem da pneumatski cilindri prirodno rade različitim brzinama zbog varijacija trenja, neravnoteže opterećenja, razlika u pritisku napajanja i kompresibilnost zraka¹. Dvostruka petlja razdvaja kontrolu brzine (unutrašnja petlja koja radi na 100–500 Hz) od sinhronizacije položaja (vanjska petlja na 10–50 Hz), omogućavajući brz odgovor na poremećaje uz održavanje koordiniranog kretanja. Ovaj hijerarhijski pristup nadmašuje jednopetljske sisteme za 5–10× u preciznosti sinhronizacije.

Izazov sinkronizacije

Zašto se pneumatski cilindri ne sinkronizuju prirodno

Čak i “identični” cilindri pokazuju različito ponašanje zbog:

• Varijacija trenja: Trošenje brtvi, razlike u podmazivanju (±10-30% varijacija sile)
• Neravnomjerno opterećenje: Pomak težišta, neuravnomjerna raspodjela težine
• Razlike u pritiscima: Neravnomjerne dužine linija, ograničenja protoka
• Kompresibilnost zraka: Utjecaji temperature i vlažnosti na gustoću zraka
• Tolerancije u proizvodnji: Prečnik bušenja, dimenzije brtve (tipično ±0,05 mm)

Ovi faktori uzrokuju razlike u brzini od 5-20% između cilindara, što rezultira greškama u položaju koje se gomilaju tokom hoda klipa.

Arhitektura s jednom petljom naspram dvostruke petlje

Kontrolna arhitektura	Preciznost sinhronizacije	Vrijeme odgovora	Složenost	Trošak
Otvoreni krug (bez povratne sprege)	±10-50mm	N/A	Veoma nisko	Veoma nisko
Petlja za jednu poziciju	±3-8mm	100-300ms	Nisko	Nisko
Dvostruka petlja (brzina + položaj)	±0,5-2 mm	20-80ms	Umjeren	Umjeren
Triple-Loop (dodaje snagu)	±0,2-1 mm	10-50ms	Visoko	Visoko

Hierarhija kontrolne petlje

Vanjski krug (sinkronizacija pozicija):

• Uspoređuje položaje svih cilindara
• Izračunava grešku sinhronizacije
• Podešava zadane vrijednosti brzine za svaki cilindar
• Brzina ažuriranja: 10-50 Hz (svakih 20-100 ms)

Unutrašnja petlja (kontrola brzine):

• Kontrolira brzinu pojedinačnog cilindra
• Modulira položaj proporcionalnog ventila
• Odgovara na zadatu vrijednost brzine iz vanjskog kruga
• Brzina ažuriranja: 100-500 Hz (svakih 2-10 ms)

Ovo razdvajanje briga omogućava svakom krugu da optimizira svoj specifični zadatak—brzi unutrašnji krug obrađuje dinamički odgovor, dok sporiji vanjski krug održava koordinaciju.

Matematicka osnova

Greška položaja između cilindara je:

$Sync_{Error} = \left| Position_{Cylinder1} – Position_{Cylinder2} \right|$

Vanjski krug generiše korekcije brzine:

$Velocity_{Correction} = K_{p} \times Sync_{Error} + K_{d} \times \left( \frac{dError}{dt} \right)$

Gdje $Kp$ je proporcionalni dobitak i $K_{d}$ je derivativni dobitak (tipično za PD kontroler).

U Bepto smo razvili unaprijed podešene kontrolne parametre za uobičajene primjene sinkronizacije, smanjujući vrijeme puštanja u rad sa dana na sate, uz osiguranje stabilnih i preciznih performansi.

Kako unutrašnja petlja brzine kontrolira brzinu pojedinačnog cilindra?

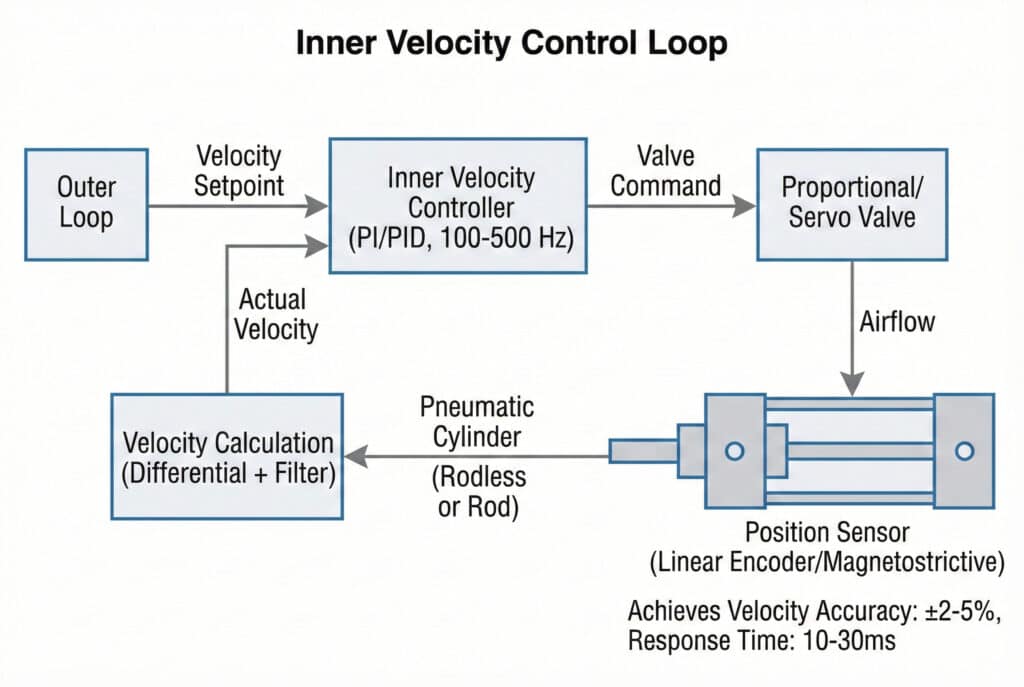

Unutrašnja petlja osigurava brzu i preciznu kontrolu brzine koja omogućava sinkronizaciju.

Unutrašnja petlja brzine koristi senzor položaja (linearan enkoder ili magnetostriktivni²) da izračuna brzinu cilindra u stvarnom vremenu kroz numerička diferencijacija³, uspoređuje to s zadatim ciljnim ubrzanjem iz vanjske petlje i podešava proporcionalni ili servo ventil kako bi minimizirao pogrešku u ubrzanju. Radeći na 100–500 Hz s PI ili PID kontrolnim algoritmima, ova petlja postiže preciznost ubrzanja unutar ±2–5% i reagira na smetnje u roku od 10–30 ms, pružajući stabilnu osnovu kontrole brzine potrebnu za sinkronizaciju.

Tehnike mjerenja brzine

Izravan izračun brzine

Većina sistema dobija brzinu iz povratne sprege položaja:

$Brzina = \frac{Trenutna pozicija – Prethodna pozicija}{Vrijeme uzorka}$

Za kontrolnu petlju od 100 Hz (vrijeme uzorkovanja 10 ms):

• Promjena položaja od 1 mm = brzina od 100 mm/s
• Rezolucija senzora položaja od 0,01 mm = rezolucija brzine od 1 mm/s

Zahtjevi za filtriranje

Proračuni sirove brzine su šumni zbog:

• Kvantizacija senzora položaja
• Mehanička vibracija
• Električna buka

Propusno filtriranje izravnava signal:

• Filter prvog reda: Jednostavan, tipično vrijeme konstante 5–20 ms.
• Pokretni prosjek: 3-10 prozora uzoraka
• Kalmanov filter: Optimalno, ali složeno

Vremenska konstanta filtera mora biti brža od odziva kontrolne petlje (obično 1/5 do 1/10 širine pojasa petlje).

Strategije upravljanja ventilima

Modulacija proporcionalnog ventila

Regulator brzine izlazi naredbu za ventil (obično 0-10V ili 4-20mA):

$Valve_{Command} = Feedforward + PI_{Correction}$

Napredna povratna sprega⁴ komponenta: Na osnovu željene brzine i opterećenja (poboljšava odziv)
PI korekcija: Eliminira grešku u stalnom stanju

Tip ventila	Vrijeme odgovora	Rezolucija	Trošak	Najbolja aplikacija
Proporcionalni smjerni	20-50ms	8-12 bita	Srednje	Opća sinkronizacija
Servo ventil	5-15 ms	12-16 bit	Visoko	Visokoprecizni sistemi
Digitalni kontrolirani PWM-om	10-30ms	8-10 bita efektivno	Nisko	Aplikacije osjetljive na troškove

Podešavanje unutrašnje petlje

Korak 1: Proporcionalni dobitak ($Kp$)

• Počnite s malim pojačanjem ($Kp$ = 0.1)
• Povećavajte dok sistem ne reaguje brzo bez oscilacija.
• Tipičan raspon: 0,5–2,0 za kontrolu brzine

Korak 2: Integralni dobitak ($K_{i}$)

• Dodajte integralnu akciju za eliminaciju stalne greške
• Počnite vrlo nisko ($K_{i}$ = 0.01)
• Tipičan raspon: 0,05-0,3

Korak 3: Derivativni dobitak ($K_{d}$) (opcionalno)

• Dodaje prigušivanje za sisteme s prekomjernim skokom
• Često nepotrebno za kontrolu brzine pneumatskog toka
• Koristiti samo po potrebi: 0,01–0,1

Performanse u stvarnom svijetu

Proizvođač pakovne opreme u Atlanti, Georgia, implementirao je unutrašnje petlje brzine na četiri sinkronizirana Bepto cilindara bez klipa. Prije podešavanja, brzina se razlikovala za ±15% među cilindarima. Nakon pravilnog podešavanja unutrašnje petlje:

• Greška praćenja brzine: ±3% od zadatog vrijednosti
• Odgovor na poremećaje opterećenja: 25 ms
• Brzina valovitosti: <2% (glatko kretanje)
• Osnova sinhronizacije: omogućena preciznost vanjskog kruga od ±1,5 mm ✅

Kako petlja vanjske pozicije održava sinkronizaciju?

Vanjski krug koordinira više cilindara podešavanjem njihovih zadatih brzina. ️

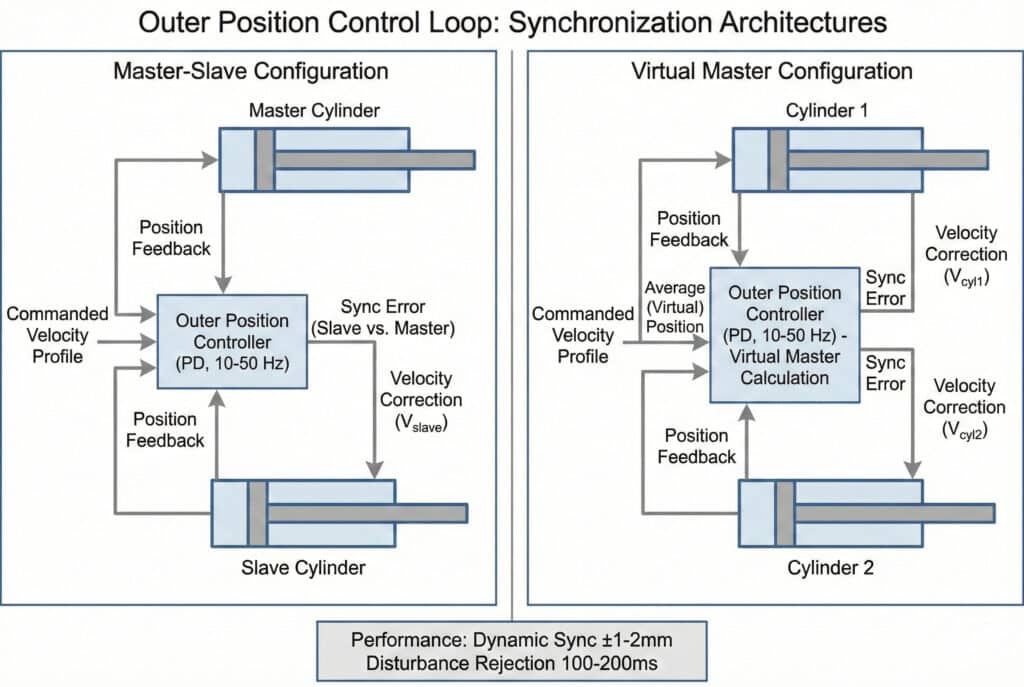

Vanjska petlja pozicije implementira arhitekturu master-slave ili virtualnog mastera: kontinuirano uspoređuje položaje cilindara, izračunava pogrešku sinkronizacije za svaki robni cilindar u odnosu na master (ili prosječnu poziciju) i prilagođava pojedinačne zadane brzine kako bi se pogreška svela na minimum. Radeći na 10–50 Hz s PD upravljanjem (proporcionalno-derivativno), ova petlja generiše korekcije brzine od ±10–50% koje vraćaju cilindar u poravnanje unutar 50–200 ms nakon poremećaja, održavajući sinhronizaciju tokom cijelog hoda.

Arhitekture sinkronizacije

Konfiguracija majstor-rob

Jedan cilindar označen kao “glavni”:

• Master prati naređeni profil brzine.
• Robovski cilindri prilagođavaju brzinu da odgovara položaju majstora.
• Jednostavno, predvidljivo ponašanje
• Nedostatak: greške glavnog cilindra prenose se na pomoćne cilindre.

Korekcija brzine za rob:

$V_{slave} = V_{commanded} + K_{p} \times (Pos_{master} – Pos_{slave}) + K_{d} \times (Vel_{master} – Vel_{slave})$

Virtualna konfiguracija Mastera

Prosječna pozicija postaje referenca:

• Virtual_Position = (Pos_1 + Pos_2 + … + Pos_n) / n
• Svi cilindri se podešavaju da odgovaraju virtualnoj poziciji.
• Prednost: Raspoređuje greške na sve cilindre
• Bolje za sisteme sa 3+ cilindra

Korekcija brzine za svaki cilindar:

$V_{cylinder_i} = V_{commanded} K_{p} \times (Pos_{virtual} – Pos_{cylinder_i})$

Upravljanje greškama sinhronizacije

Granice greške i zasićenje

Vanjski krug mora uključivati granice:

Korekcija maksimalne brzine: ±30-50% od komandovane brzine

• Sprječava da jedan cilindar odmakne
• Održava stabilnost sistema
• Osigurava da svi cilindri napreduju prema naprijed.

Prag greške za alarm: tipično 5-10 mm

• Pokreće grešku ako je prekoračeno
• Ukazuje na mehanički problem ili kvar upravljanja
• Sprječava oštećenje opreme

Strategije unakrsnog povezivanja

Napredni sistemi primjenjuju međusobno povezivanje cilindara:

Strategija	Opis	Poboljšanje sinhronizacije	Složenost
Neovisna kontrola	Svaki cilindar se kontrolira zasebno.	Osnova	Nisko
Glavni-Rob	Robovi slijede gospodara	3-5 puta bolje	Nisko
Virtualni majstor	Svi prate prosječnu poziciju.	4-6 puta bolje	Umjeren
Potpuno međusobno povezivanje	Svaki cilindar uzima u obzir sve ostale.	5-8 puta bolje	Visoko

Podešavanje vanjskog kruga

Proporcionalni dobitak ($Kp$):

• Određuje koliko agresivno cilindri ispravljaju greške u sinhronizaciji
• Previše nisko: spora korekcija, velika greška u radnom režimu
• Previše visoko: oscilacija, borba između cilindara
• Tipičan raspon: 0,5-2,0 (bez dimenzija)

Dobit od izvedenica ($K_{d}$):

• Pruža prigušivanje na osnovu razlike u brzini
• Sprječava prekoračenje pri ispravljanju grešaka
• Tipičan raspon: 0,1-0,5

Postupak podešavanja:

1. Postavka $K_{d}$ = 0, $Kp$ = 0.5
2. Uvedite pomak pozicije od 5 mm između cilindara.
3. Povećanje $Kp$ dok korekcija ne bude brza bez oscilacije
4. Dodaj $K_{d}$ da se smanji prekomjerno povećanje po potrebi

Metrike performansi

Dobro podešeni dvo-petljni sistemi postižu:

• Statička sinkronizacija: ±0,5-1 mm u mirovanju
• Dinamička sinkronizacija: ±1-2 mm tokom pokreta
• Odbacivanje smetnji: Povratak sinkronizaciji u roku od 100-200 ms
• Praćenje brzine: ±3-5% između cilindara

Naši Bepto dvostruko petljasti sinkronizirani sistemi postavljeni su u više od 150 instalacija širom svijeta, rukujući teretima od 50 kg do 5.000 kg s hodom do 4 metra.

Koji su zahtjevi za implementaciju i najbolje prakse?

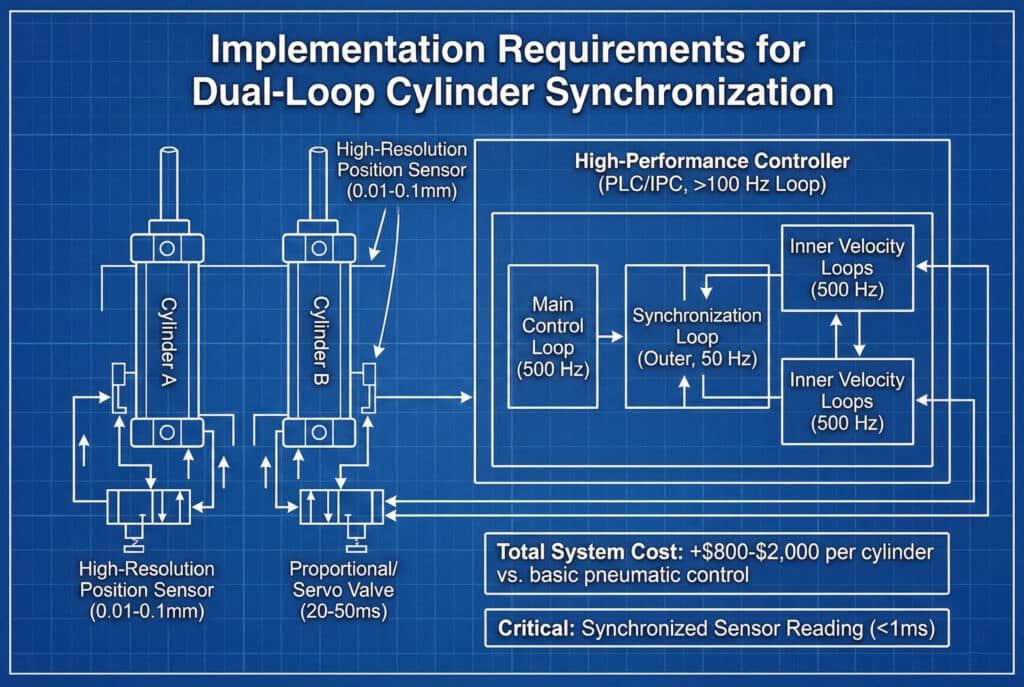

Uspješna sinkronizacija dvostruke petlje zahtijeva odgovarajući hardver, softver i puštanje u rad. ️

Implementacija zahtijeva: senzore položaja visoke rezolucije na svakom cilindru (rezolucija 0,01–0,1 mm), proporcionalne ili servo ventile za svaki cilindar (vrijeme odziva 20–50 ms), kontroler sposoban za izvođenje petlje brzinom većom od 100 Hz (industrijski PC ili PLC visokih performansi), sinkronizirano očitavanje senzora (unutar 1 ms) i odgovarajući mehanički dizajn s adekvatnom krutošću (prirodna frekvencija >20 Hz). Softver mora implementirati oba kontrolna kruga s odgovarajućim filtriranjem, sprječavanjem zadržavanja i detekcijom grešaka. Ukupni trošak sistema se povećava za $800-2,000 po cilindru u odnosu na osnovnu pneumatsku kontrolu.

Hardverski zahtjevi

Senzori položaja

Tip senzora	Rezolucija	Preciznost	Cijena po cilindru	Najbolje za
Magnetski linearan enkoder	0,1 mm	±0,2 mm	$150-300	Opće primjene
Magnetostriktivni	0,01 mm	±0,05 mm	$400-800	Visokoprecizni sistemi
Optička linearna skala	0,001 mm	±0,01 mm	$600-1,200	Ultraprecizna (rijetka)
Encoder s vučnom žicom	0,1 mm	±0,5 mm	$200-400	Duge udarce (>2m)

Kritički zahtjevSvi senzori se moraju čitati sinkrono (unutar 1 ms) kako bi se izbjegle pogreške lažne sinkronizacije.

Odabir ventila

Proporcionalni ventili su minimalni zahtjevi:

• Vrijeme odziva: <50 ms
• Rezolucija: 8-bit minimalno (poželjno 12-bit)
• Kapacitet protoka: Uskladite promjer cilindra i željenu brzinu
• Električni interfejs: 0-10V ili 4-20mA analogni ulaz

Servo ventili za visoke performanse:

• Vrijeme odziva: <20ms
• Rezolucija: 12-16 bita
• Izvrsna linearnost i ponovljivost
• Viši trošak: proporcionalni ventili 2-3×

Odabir platforme za kontrolere

Sistemi zasnovani na PLC-u

Prednosti:

• Poznat programerski okoliš
• Integrisano sa upravljanjem mašinom
• Robustan industrijski dizajn

Zahtjevi:

• Analogni I/O moduli visoke brzine (100+ Hz)
• Mogućnost računanja s pomičnim zarezom
• Dovoljno vrijeme skeniranja (<5 ms za kontrolu s dvostrukom petljom)

Pogodni PLC-ovi: Siemens S7-1500, Allen-Bradley ControlLogix, Beckhoff CX serija

Industrijski PC / kontroler pokreta

Prednosti:

• Veća računarska snaga
• Brže stope petlji (moguće 1 kHz+)
• Napredni algoritmi su lakši za implementaciju

Nedostaci:

• Složenije programiranje
• Možda će biti potreban zaseban sigurnosni PLC

Softverska arhitektura

Struktura kontrolne petlje

Glavna kontrolna petlja (500 Hz):
  1. Očitajte sve senzore položaja (sinkronizirane)
  2. Izračunajte brzine (filtrirana diferencijacija)

  Unutrašnji krug (po cilindru):
    3. Uporedite stvarni i zadani brzinometar
    4. Izračunajte PI korekciju
    5. Izlazna komanda ventila

Petlja sinhronizacije (50 Hz, svakog 10. ciklusa):
  6. Izračunajte greške sinhronizacije
  7. Generisanje korekcija brzine (PD kontrola)
  8. Ažurirajte zadane vrijednosti brzine za unutrašnje petlje
  9. Provjerite ograničenja grešaka i kvarove

Osnovne značajke softvera

• Protiv nakupljanja⁵: Sprječava gomilanje integralnih termina kada su na granicama
• Prijenos bez prekida: Glatke tranzicije između načina rada (ručni/automatski)
• Otkrivanje kvarova: Prati valjanost senzora, prekomjerne greške
• Prijavljivanje podataka: Bilježi položaj, brzinu, greške za dijagnostiku
• Interfejs za podešavanjeOmogućava podešavanje parametara bez ponovnog kompajliranja

Najbolje prakse puštanja u rad

Korak 1: Mehanička verifikacija

• Provjerite čvrstoću montaže cilindra
• Provjerite ravnotežu opterećenja (unutar 10%)
• Osigurajte glatko kretanje bez zapinjanja

Korak 2: Podesavanje pojedinačnih cilindara

• Podesite svaku unutrašnju petlju brzine nezavisno.
• Provjerite praćenje brzine ±5% prije sinhronizacije

Korak 3: Podesavanje sinhronizacijske petlje

• Počnite s malim dobitcima vanjskog petlja.
• Postupno povećavati uz praćenje stabilnosti.
• Test sa varijacijama opterećenja i smetnjama

Korak 4: Provjera performansi

• Pokrenite više od 100 ciklusa mjerenja greške u sinkronizaciji
• Provjerite da li greška ostaje unutar specifikacija
• Dokumentirajte konačne parametre

Uobičajene greške u implementaciji

Greška	Posljedica	Rješenje
Očitanje senzora bez sinkronizacije	Pogreške lažne sinkronizacije	Koristite istovremeno uzorkovanje okidano hardverom.
Nedovoljno filtriranje	Bučni signali brzine	Dodajte odgovarajući niskopropusni filter (10-20 ms)
Vanjski krug previše brz	Borba s unutrašnjim krugom	Vanjski krug ≤ 1/5 brzine unutrašnjeg kruga
Nema feedforwarda brzine	Spora reakcija	Dodaj povratnu vezu zasnovanu na komandovanoj brzini
Ignorisanje mehaničkih problema	Loš učinak uprkos podešavanju	Prvo ispravite vezivanje, neuravnoteženost ili fleksibilnost.

Prava priča o uspjehu

Maria, inženjerka automatizacije u postrojenju za rukovanje staklom u Toledu, Ohio, sedmicama se mučila pokušavajući uskladiti tri bezklizna cilindra Bepto koji podržavaju prijenosni transporter širine 3 metra. Njen sistem je pokazivao greške u sinhronizaciji od 8 mm uprkos opsežnom podešavanju. Kada je naš tehnički tim pregledao njenu implementaciju, otkrili smo:

1. Očitanja senzora nisu bila sinkronizovana (50 ms pomak)
2. Vanjski krug je radio istom brzinom kao unutrašnji krug (nestabilnost)
3. Nema filtriranja brzine (prekomjeran šum)

Nakon implementacije naše preporučene arhitekture sa sinhronizovanim unutrašnjim petljama od 100 Hz i vanjskom petljom od 20 Hz, njen sistem je postigao sinhronizaciju od ±1,3 mm — ispunjavajući specifikaciju od ±2 mm s viškom.

Zaključak

Strategije upravljanja s dvostrukom petljom pretvaraju sinhronizaciju pneumatskih cilindara iz nepouzdanog izazova u precizan, ponovljiv proces—omogućavajući primjene koje zahtijevaju koordinirano kretanje više cilindara, istovremeno koristeći prednosti niže cijene i jednostavnosti pneumatskog pogona u odnosu na skupe električne servo sisteme.

Često postavljana pitanja o kontroli sinkronizacije dvostruke petlje

1. Svojstvo zraka koje omogućava promjenu njegovog zapremine pod pritiskom, uvodeći kašnjenja i nelinearnost u pneumatskim sistemima. ↩

2. Robusna tehnologija za detekciju položaja koja koristi interakciju između magnetskih polja i impulsa deformacije za mjerenje udaljenosti. ↩

3. Računski proces procjene brzine izračunavanjem promjene položaja tokom određenog vremenskog intervala. ↩

4. Proaktivna tehnika upravljanja koja prilagođava sistem na osnovu referentnog signala ili smetnji prije nego što one utiču na izlaz. ↩

5. Mehanizam koji sprječava da integralni član PID kontrolera akumulira prekomjernu grešku kada je aktuator zasićen. ↩
