Kako funkcioniše detekcija diferencijalnog pritiska za detekciju položaja?
Razumijevanje ponašanja pritiska tokom rada cilindra otkriva zašto ova metoda tako pouzdano radi.

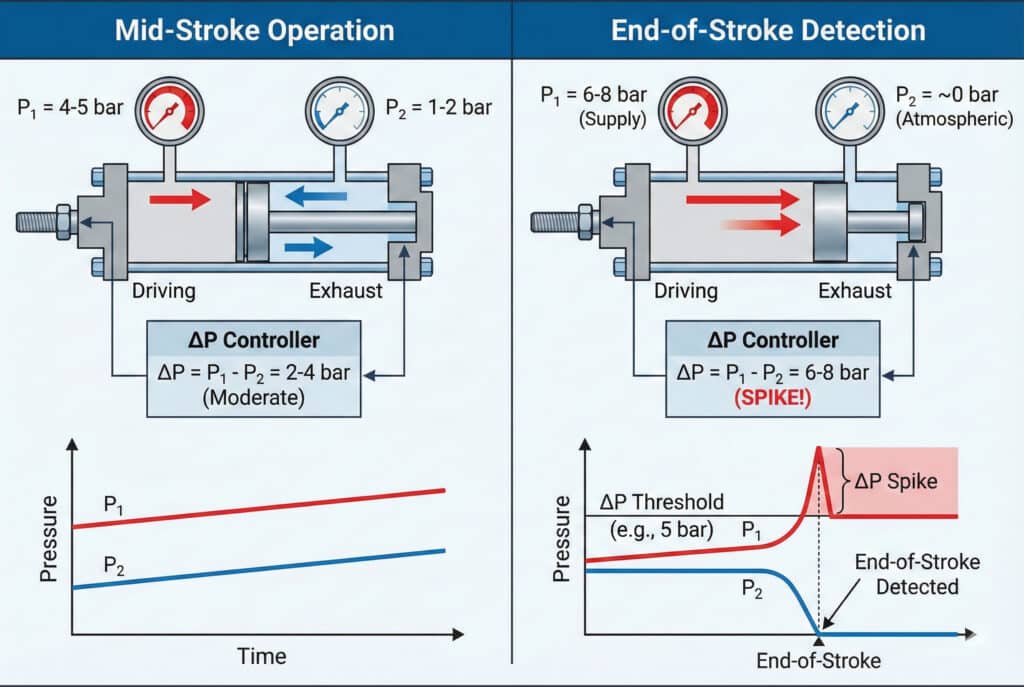

Senzor diferencijalnog pritiska iskorištava osnovnu fiziku pneumatskih cilindara: tokom hoda u sredini hoda, oba komora održavaju umjerene pritiske (obično 3-5 bara na dovodu, 1-2 bara na odvodu), ali na kraju hoda pritisak u dovodnoj komori naglo raste na radni pritisak (6-8 bara), dok pritisak u odvodnoj komori pada skoro na nulu. Kontinuiranim praćenjem razlike u pritisku (ΔP = P₁ – P₂), sistem detektuje kada ova diferencijalna vrijednost prelazi prag (obično 4-6 bar), pouzdano ukazujući na kraj hoda bez fizičkih senzora položaja.
Fizika iza otisaka tlaka
Ponašanje pritiska tokom srednjeg hoda
Tokom normalnog hoda cilindra:
- Pokretačka komora: 4-5 bar (dovoljno za prevazilaženje opterećenja i trenja)
- Izduvna komora: 1-2 bara (nazadni pritisak uslijed ograničenja protoka)
- Diferencijalni pritisak: 2-4 bara (umjereni razmak)
- Brzina klipa: Konstanatan ili ubrzavajući
Ponašanje pritiska na kraju udarca
Kada klip dođe u kontakt s krajnjim jastukom ili mehaničkom preprekom:
- Pokretačka komoraBrzo raste do radnog pritiska (6-8 bar)
- Izduvna komora: Pad na atmosferski (0-0,2 bara)
- Diferencijalni pritisak: Skokovi do 6-8 bar (maksimalna razlika)
- Brzina klipa: Nula (mehanička prepreka)
Ova dramatična promjena potiska je neupadljiva i javlja se unutar 50–100 ms od dostizanja kraja hoda.
Metode praćenja pritiska
| Metoda | Vrijeme odgovora | Preciznost | Trošak | Najbolja aplikacija |
|---|---|---|---|---|
| Analogni pretvarači tlaka | 5-20 ms | Odlično | Srednje | Precizni kontrolni sistemi |
| Digitalni prekidači pritiska | 10-50ms | Dobro | Nisko | Jednostavna detekcija uključeno/isključeno |
| Prenosnici pritiska | 20-100ms | Odlično | Visoko | Prikazivanje/nadzor podataka |
| Pratilci vakuuma (izduvna strana) | 20-80ms | Dobro | Nisko | Jednokrajna detekcija |
Logika obrade signala

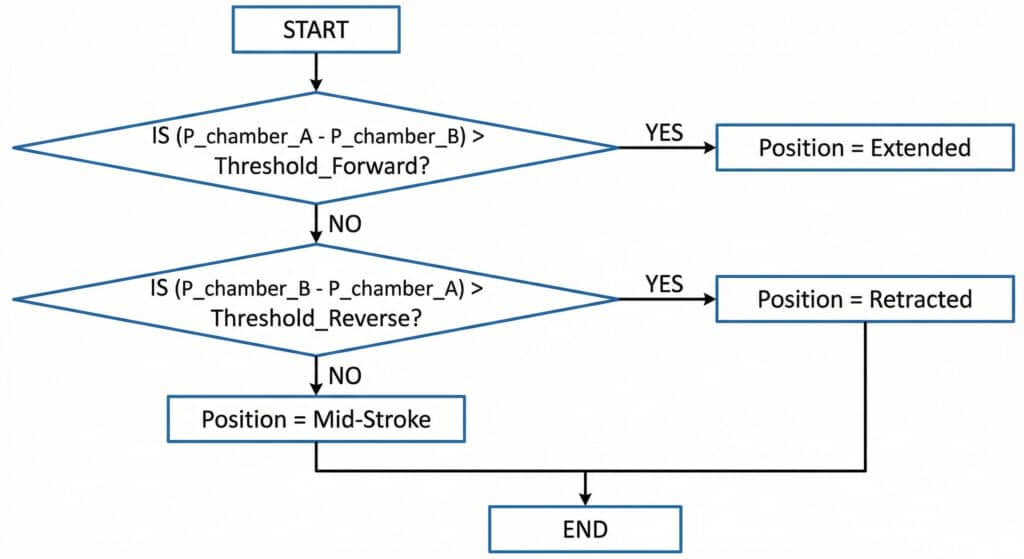

Kontroler primjenjuje jednostavnu logiku:
U Bepto smo usavršili ovaj pristup kroz hiljade instalacija. Naš tehnički tim pomaže korisnicima da postave optimalne pragove na osnovu specifične veličine cilindra, uslova opterećenja i pritiska napajanja—obično postižući pouzdanost detekcije od 99,9%+.
Razmatranja o vremenu
Kašnjenje detekcije: 50-150 ms od fizičkog zaustavljanja do potvrde signala
Vrijeme prigušivanja: 20-50 ms za filtriranje oscilacija pritiska
Ukupni odgovor: 70-200 ms tipično (uporedivo sa blizinskim prekidačima)
Ovo vrijeme odziva je adekvatno za većinu primjena industrijske automatizacije gdje vrijeme ciklusa prelazi 1 sekundu.

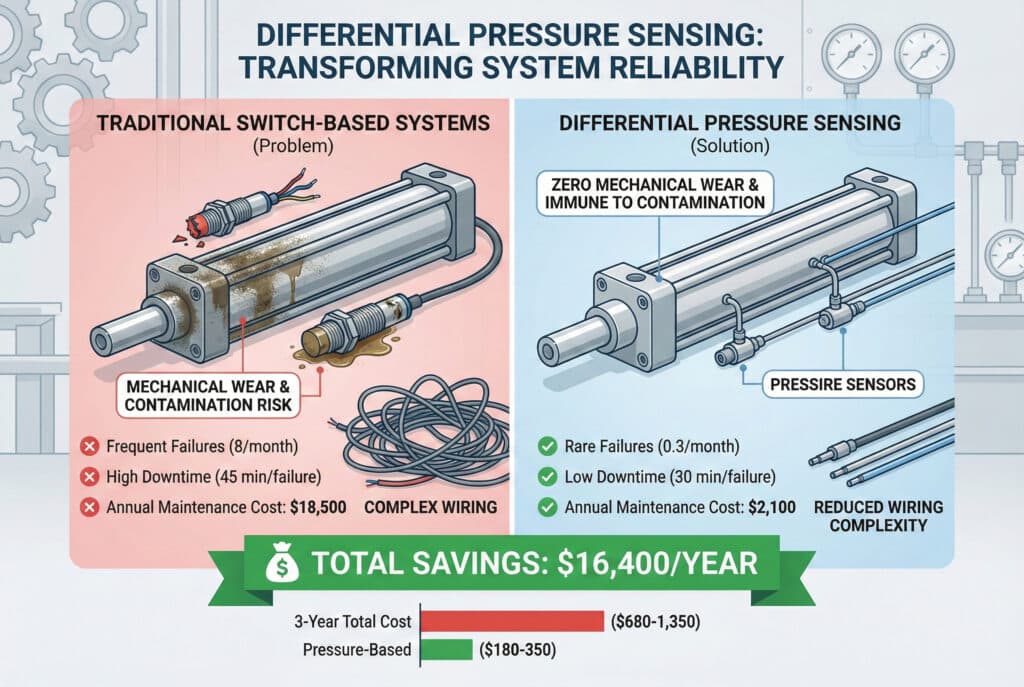

Koje su ključne prednosti u odnosu na tradicionalnu detekciju zasnovanu na prekidačima?
Detekcija diferencijalnog pritiska nudi uvjerljive prednosti koje transformišu pouzdanost sistema. ✨
Glavne prednosti uključuju: nulti mehanički habanje jer nema pokretnih komponenti prekidača, imunitet na kontaminaciju uljem, prašinom, rashladnom tekućinom ili otpadom koji bi mogli zaprljati prekidače, nema problema s poravnanjem ili kvarova nosača za montažu, rad na ekstremnim temperaturama (-40°C do +150°C) koje premašuju nazivne vrijednosti prekidača, smanjenu složenost ožičenja sa samo dvije linije za tlak nasuprot višestrukim kabelima prekidača, i urođenu redundantnost jer isti senzori detektuju obje krajnje pozicije. Troškovi održavanja se smanjuju za 60-80% u poređenju sa sistemima zasnovanim na prekidačima.
Poboljšanja pouzdanosti
Eliminacija uobičajenih modova otkaza
Uklonjeni kvarovi blizinskih prekidača:
- Degradacija magnetskog polja (Reedovi prekidači3)
- Neusklađenost senzora uslijed vibracija
- Oštećenje kabela uslijed savijanja
- Korozija konektora u surovim uslovima
- Kvar elektroničke komponente usljed temperaturnih oscilacija
Otklonjeni kvarovi mehaničkih prekidača:
- Kontaktno habanje i udubljenja
- Proljetni umor
- Lom poluge aktuatora
- Otpuštanje nosača
Ekološki otpor
Senzor diferencijalnog pritiska uspijeva u uslovima koji uništavaju konvencionalne prekidače:
Okruženja s visokom kontaminacijomPrerađivanje hrane, rudarstvo, hemijske fabrike
Ekstremne temperatureLijevnice, zamrzivači, vanjske instalacije
VisokovibracijskiOblikovanje metala, presovanje, teška mehanizacija
Prostori za pranjeFarmaceutski, prehrambeni i pićarski, čiste sobe
Eksplozivne atmosfereSmanjen broj električnih komponenti u opasnim zonama
Podaci o pouzdanosti iz stvarnog svijeta
Linda, inženjerka postrojenja u pogonu za preradu hrane u Chicagu, Illinois, pratila je podatke o kvarovima prije i nakon implementacije detekcije zasnovane na pritisku na 40 Bepto cilindara bez klipa:
Prije (detekcija zasnovana na prekidaču):
- Prosječni kvarovi: 8 mjesečno
- Vrijeme zastoja po kvaru: 45 minuta
- Godišnji trošak održavanja: $18.500
Nakon (detekcije zasnovane na pritisku):
- Prosječni kvarovi: 0,3 mjesečno (samo problemi s transduktorom pritiska)
- Vrijeme zastoja po kvaru: 30 minuta
- Godišnji trošak održavanja: $2,100
- Ukupna ušteda: $16.400 godišnje
Analiza troškova i koristi
| Faktor | Na bazi prekidača | Na pritisak | Prednost |
|---|---|---|---|
| Početni trošak | $80-150/cilindar | $120-200/cilindar | Na bazi prekidača |
| Godišnje održavanje | $200-400/cilindar | $20-50/cilindar | Na pritisak |
| MTBF (prosječno vrijeme između kvarova) | 12-24 mjeseca | 60-120 mjeseci | Na pritisak |
| Ukupni troškovi za 3 godine | $680-1,350 | $180-350 | Na pritisak |
| Događaji zastoja (3 godine) | 2-4 po cilindru | 0-1 po cilindru | Na pritisak |
Period povrata ulaganja u nadogradnju na senzor diferencijalnog pritiska obično iznosi od 8 do 18 mjeseci, ovisno o ozbiljnosti primjene.
Kako se provodi detekcija diferencijalnog pritiska u pneumatskim sistemima?
Praktična implementacija zahtijeva pravilan izbor komponenti i konfiguraciju sistema. ️
Za implementaciju detekcije diferencijalnog pritiska potrebno vam je: dva pritisna pretvarača ili jedan senzor diferencijalnog pritiska (tipično raspon 0–10 bar), montažna T-komadice na oba ulaza cilindra, odgovarajuće kondicioniranje signala (4–20 mA ili 0–10 V na PLC4 analogni ulaz), logika kontrolera za obradu signala tlaka i postavljanje pragova, te početna kalibracija pod stvarnim opterećenjem. Većina implementacija dodaje $100-150 u komponente, ali eliminiše $80-120 u prekidačima i ožičenju, čime se neto povećanje troškova svodi na minimum.
Hardverske komponente
Odabir senzora pritiska
Opcija 1: Dvostruki transduktori apsolutnog pritiska
- Jedan senzor po cilindarskoj komori
- Opseg: 0-10 bar (0-150 psi)
- Izlaz: 4-20 mA ili 0-10 V
- Advantage: Pruža podatke o pritisku u pojedinačnim komorama
- Cijena: $40-80 po komadu
Opcija 2: Jednostruki senzor diferencijalnog pritiska
- Mjeri P₁ – P₂ direktno
- Opseg: ±10 bar diferencijalno
- Izlaz: 4-20 mA ili 0-10 V
- Prednost: Jednostavnija obrada signala
- Cijena: $80-150
Opcija 3: digitalni prekidači tlaka
- Podešavna radna tačka (tipično 4-6 bara)
- Izlaz: digitalni signal uključi/isključi
- Prednost: najniži trošak, jednostavan PLC ulaz
- Cijena: $25-50 po komadu
Konfiguracija instalacije
Raspored vodovodnih instalacija
Diagram protoka pneumatskog cilindra sa ventilskim priključcima i senzorima pritiska
Kritične tačke za instalaciju:
- Postavite senzore blizu cilindra (unutar 300 mm) kako biste minimizirali kašnjenje pritiska.
- Koristite cijevove od 6 mm ili 1/4″ za priključke senzora.
- Ugradite senzore iznad cilindra kako biste spriječili nakupljanje vlage.
- Zaštitite senzore od direktnog udarca ili vibracija
Programiranje kontrolera
Konfiguracija PLC analognog ulaza
Za senzore 4-20 mA s rasponom od 0-10 bar:
- 4 mA = 0 bara
- 20 mA = 10 bara
- Skala: 0,625 bara/mA
Postupak postavljanja praga
- Provucite cilindar kroz cijeli hod. pri normalnom opterećenju
- Vrijednosti pritiska na oba krajnja položaja
- Izračunati diferencijal na svakom kraju (obično 5-7 bar)
- Postavi prag pri 70-80% minimalnog diferencijala (tipično 4-5 bara)
- Test 50 ciklusa da se potvrdi pouzdana detekcija
- Podesite prag ako dođe do lažnih okidača
Rješavanje uobičajenih problema
| Problem | Vjerovatni uzrok | Rješenje |
|---|---|---|
| Lažni signali kraja hoda | Prag previše nizak | Povećajte prag za 0,5-1 bar. |
| Propušten kraj udarca | Prag previsok | Smanjite prag za 0,5 bara |
| Neravnomjerni signali | Oscilacija pritiska | Dodajte 50 ms filtar za otklanjanje ponavljanja |
| Spora reakcija | Duge cijevi do senzora | Skratite konekcije senzora |
| Drift tokom vremena | Kalibracija senzora | Rekalibrirati ili zamijeniti senzore |
Naš Bepto inženjerski tim pruža detaljne vodiče za implementaciju i može isporučiti unaprijed konfigurisane pakete za detekciju pritiska koji se besprijekorno integrišu sa našim cilindar sistemima bez klipa. Pomogli smo više od 200 postrojenja da uspješno pređu sa detekcije zasnovane na prekidačima na detekciju zasnovanu na pritisku.
Koje aplikacije najviše imaju koristi od detekcije položaja na osnovu pritiska?
U određenim industrijskim okruženjima dolazi do dramatičnih poboljšanja uz detekciju diferencijalnog pritiska.
Primjene s najvišim povratom ulaganja uključuju: zahtjevne uvjete s kontaminacijom, vlagom ili ekstremnim temperaturama gdje prekidači često otkazuju, uvjete s visokim vibracijama poput obrade metala ili teške mehanizacije, prostore za pranje u prehrambenoj i farmaceutskoj industriji koji zahtijevaju čistoću, opasne lokacije gdje smanjenje električnih komponenti poboljšava sigurnost, te primjene visoke pouzdanosti gdje troškovi zastoja prelaze $1.000 po satu. Svaka postrojenja koja zamijene više od dva prekidača po cilindru godišnje trebala bi razmotriti detekciju na bazi pritiska.
Primjene specifične za industriju
Prerada hrane i pića
Izazovi: Česta pranja pod pritiskom, temperaturni ekstremi, sanitarni zahtjevi
Pogodnosti: Bez pukotina za rast bakterija, IP69K5Dostupni tlakomjeri ocijenjeni s -
Tipičan ROI: 6-12 mjeseci
Proizvodnja automobila
Izazovi: Prskanje pri zavarivanju, prskanje rashladne tečnosti, visoke stope proizvodnje
Pogodnosti: Eliminira oštećenja prekidača od prskanja, smanjuje zaustavljanja linije
Tipičan ROI: 8-15 mjeseci
Obrada čelika i metala
Izazovi: Ekstremna vibracija, toplota, naslage i krhotine
Pogodnosti: Nema mehaničkih komponenti koje bi se mogle otpustiti ili začepiti
Tipičan ROI: 4-10 mjeseci (najbrži povrat ulaganja zbog teških uslova)
Hemijska i farmaceutska
IzazoviKorozivne atmosfere, zahtjevi za eksplozivnu zaštitu, validacija
PogodnostiSmanjen broj električnih komponenti u opasnim zonama, lakša validacija
Tipičan ROI: 12-18 mjeseci
Kalkulator opravdanja troškova
Godišnji trošak zamjene prekidača = (Broj cilindara) × (Kvarovi godišnje) × ($80 dijelovi + $120 rad)
Primjer: 50 cilindara × 2 kvara godišnje × $200 = $20.000 godišnje
Trošak nadogradnje senzora pritiska = 50 cilindara × $150 neto povećanje = $7.500 jednokratno
Period povrata = $7.500 ÷ $20.000/godišnje = 4,5 mjeseca ✅
Metrike performansi
Postrojenja koja primjenjuju detekciju diferencijalnog pritiska obično izvještavaju:
- Kvarovi prekidača: Smanjeno za 90-95%
- Rad na održavanju: Smanjeno za 60-70%
- Lažni signali: Smanjeno za 80-90%
- Vrijeme neprekidnog rada sistema: Poboljšano za 1-3%
- Inventar rezervnih dijelova: Smanjeno za $500-2,000
U Bepto smo dokumentovali ova poboljšanja na stotinama instalacija. Naša rješenja za detekciju pritiska rade i s novim instalacijama cilindara i s retrofitom postojećih sistema, pružajući fleksibilnost za faznu implementaciju prema mogućnostima budžeta.
Zaključak
Detekcija diferencijalnog pritiska eliminiše probleme pouzdanosti i opterećenje održavanja tradicionalne detekcije kraja hoda zasnovane na prekidačima, pružajući vrhunske performanse u teškim uslovima dok smanjuje ukupne troškove vlasništva za 50–70% tokom životnog vijeka sistema.
Često postavljana pitanja o mjerenju diferencijalnog pritiska
P: Može li detekcija diferencijalnog pritiska otkriti položaje usred hoda ili samo kraj hodanja?
Standardno mjerenje diferencijalnog pritiska pouzdano otkriva samo položaje na kraju hoda gdje je pritisni potpis karakterističan. Detekcija u sredini hoda zahtijeva dodatne senzore poput linearnih enkodera ili magnetostriktivnih senzora položaja, budući da se diferencijali pritiska tokom hoda mijenjaju ovisno o opterećenju, trenju i brzini. Međutim, neki napredni sistemi koriste profilisanje pritiska za procjenu približnog položaja, iako s manjom preciznošću (tipično ±10–20 mm) u odnosu na namjenske senzore položaja.
P: Šta se dešava ako u jednoj cilindarskoj komori postoji polagan curenje zraka?
Mali curenja (manja od 51 TP3T protoka) obično ne utiču na detekciju kraja hoda jer diferencijal pritiska na kraju hoda ostaje dovoljno velik da premaši pragove. Veća curenja mogu spriječiti pravilno povećanje pritiska, uzrokujući propuste u detekciji—ali to zapravo pruža dijagnostičku korist jer vas upozorava na propadanje brtve prije potpunog otkaza. Pratite povećanje kašnjenja u detekciji ili potrebu za podešavanjem pragova tokom vremena kao rane indikatore curenja.
P: Da li varijacija pritiska u dovodu utiče na pouzdanost detekcije?
Da, ali minimalno ako su pragovi pravilno postavljeni. Pad pritiska dovoda sa 7 bara na 5 bara proporcionalno smanjuje diferencijal na kraju hoda, ali karakteristični potpis ostaje prepoznatljiv. Postavite pragove na 60–70 % diferencijala izmjerenog pri najnižem očekivanom pritisku dovoda kako biste održali pouzdanost. Sustavi s vrlo promjenjivim pritiskom dovoda (±1 bar ili više) mogu imati koristi od prilagodljivih pragova koji se skaliraju prema izmjerenom pritisku dovoda.
P: Mogu li retrofiti postojeće cilindre senzorom diferencijalnog pritiska?
Apsolutno—ovo je jedna od najvećih prednosti ove metode. Jednostavno instalirajte tee-priključke na oba ulaza cilindra, dodajte senzore pritiska i izmijenite svoj PLC program. Ne treba rastavljati niti mijenjati cilindar. Bepto nudi retrofit komplete sa svim potrebnim komponentama i uputstvima za instalaciju. Tipično vrijeme retrofita je 30–45 minuta po cilindru, a sistem radi sa bilo kojom markom ili modelom cilindra.
P: Kako se senziranje diferencijalnog pritiska ponaša pri vrlo velikim ili vrlo malim brzinama cilindra?
Performanse su izvrsne u širokom rasponu brzina (0,1-2,5 m/s). Brzi cilindri (>1,5 m/s) mogu pokazati blago kašnjenje u detekciji (dodatnih 20-50 ms) zbog vremena odziva signala tlaka, ali je to uporedivo sa kašnjenjima blizinskih prekidača. Vrlo spori cilindri (3 m/s) gdje pneumatsko kašnjenje postaje značajno — za ove primjene može biti potrebna hibridna detekcija koja kombinuje detekciju pritiska sa visokobrzinskim blizinskim prekidačima.
-
