Uvod
Imate li poteškoća pri odabiru prave strategije upravljanja za vašu primjenu pametnog pneumatskog cilindra? Mnogi inženjeri su zbunjeni pri odlučivanju između načina upravljanja silom i pozicijom, što dovodi do suboptimalnih performansi, oštećenja proizvoda ili neučinkovitih procesa. Pogrešan izbor može značiti razliku između glatke operacije i skupih kvarova.
Režim kontrole sile reguliše pritisak ili izlaznu silu pametnog cilindra kako bi održao dosljednu silu guranja/vlačenja bez obzira na položaj, što je idealno za prešanje, stezanje i montažne operacije. Režim kontrole položaja fokusira se na postizanje i održavanje precizne pozicije klizača duž hoda, savršen za zadatke podizanja i postavljanja, razvrstavanja i pozicioniranja. Izbor zavisi od toga da li vaša primjena daje prednost “koliko jako” (sila) ili “gdje tačno” (pozicija) djelovanju cilindra.
Prošlog mjeseca sam se savjetovao s Rachel, procesnom inženjerkom u pogonu za montažu automobila u Clevelandu, Ohio. Njen tim je koristio kontrolu položaja za proces ugradnje panela vrata, ali su se paneli lomili zbog neujednačene primjene sile. Nakon što smo njen Bepto pametni cilindar bez klipa prebacili u režim kontrole sile s povratnom informacijom o pritisku, stopa grešaka pala je s 8% na manje od 0,5%. Razumijevanje kada koristiti svaki režim je ključno za uspjeh primjene.
Sadržaj
- Koja je osnovna razlika između kontrole sile i kontrole položaja?
- Kada koristiti režim kontrole snage u pneumatskim primjenama?
- Kada je režim kontrole položaja bolji izbor?
- Možete li kombinovati oba načina kontrole u hibridnim aplikacijama?

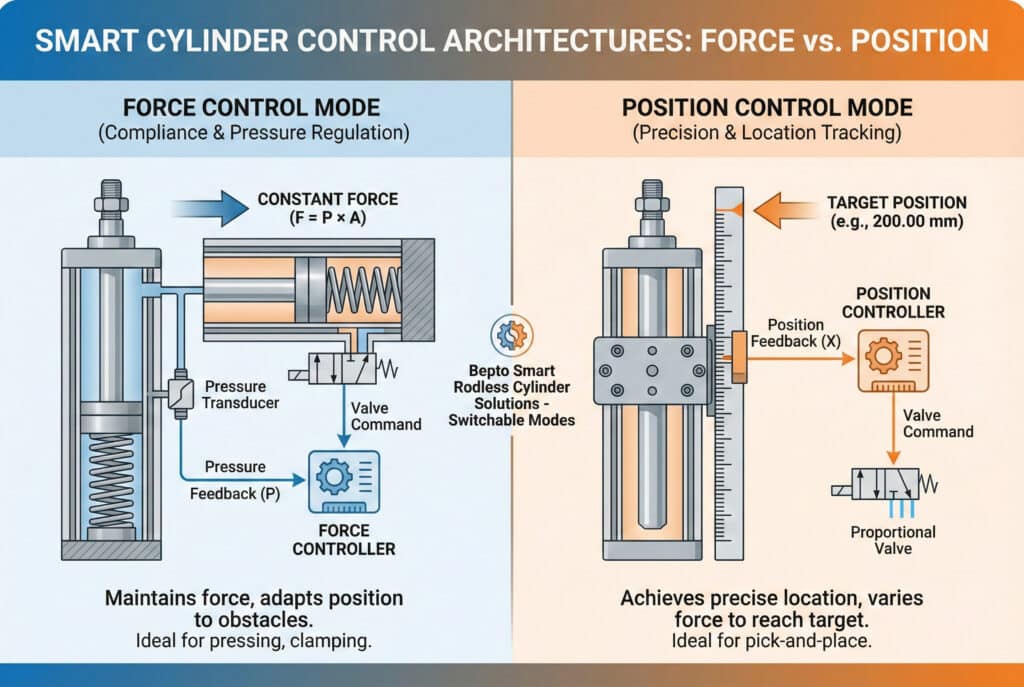

Koja je osnovna razlika između kontrole sile i kontrole položaja?
Razumijevanje osnovne razlike između ovih filozofija kontrole je ključno za pravilno projektiranje primjene. ⚙️
Mod kontrole sile koristi senzore pritiska ili praćenje struje za regulaciju izlazne sile cilindra, održavajući konstantnu silu guranja/vlačenja čak i pri promjenama položaja ili susretu s preprekama. Mod kontrole položaja koristi linearni enkoderi1 ili magnetni senzori za praćenje i kontrolu položaja kolica s preciznošću obično između 0,01 i 0,5 mm, dajući prednost preciznom pozicioniranju nad dosljednošću sile. Svaki način rada optimizira različite parametre performansi na osnovu zahtjeva primjene.
Osnove kontrolne petlje
Arhitektura kontrole sile
U načinu kontrole snage, sistem kontinuirano nadgleda:
- Senzori pritiska: Mjerenje tlaka u komori u stvarnom vremenu
- Proračun sile: F = P × A (pritisak × površina klipa)
- Petlja povratne sprege: Podesite položaj ventila kako biste održali ciljanu silu
- Usklađenost: Položaj cilindra varira ovisno o karakteristikama obradka
Kontroloru nije važno gdje se cilindar nalazi—važno mu je samo da primjenjuje ispravnu silu.
Arhitektura kontrole položaja
Sistemi za kontrolu položaja fokusiraju se na lokaciju:
- Linearni enkoder: Prati apsolutnu ili inkrementalnu poziciju
- Greška položaja: Izračunava razliku od cilja
- Profiliranje brzine: Kontroliše ubrzanje i usporavanje
- Varijacija sile: Izlazna sila se mijenja u zavisnosti od opterećenja i trenja
Ključna usporedba performansi
| Karakterističan | Kontrola sile | Kontrola položaja |
|---|---|---|
| Primarna povratna informacija | Pritisak/Snaga | Pozicija/Lokacija |
| Tipična preciznost | ±2-5% ciljane sile | ±0,01-0,5 mm |
| Odgovor na prepreke | Održava silu, prestaje se kretati | Povećava silu za dostizanje položaja |
| Najbolje za usklađenost | Odlično | Jadni |
| Ponovljivost | Snaga: Izvrsna / Položaj: Varijabilni | Pozicija: Izvrsno / Sila: Varijabilno |
| Trošak sistema | Umjeren | Umjereno-visok |
U Bepto-u nudimo pametna rješenja cilindara bez klipa s oba načina upravljanja, omogućujući inženjerima da odaberu optimalnu strategiju za svoju specifičnu primjenu. Naši sistemi mogu čak prelaziti između načina tokom različitih faza istog ciklusa.
Zahtjevi za senzore
Potrebe za kontrolom sile:
- Pritisni pretvarači (tipično opseg 0–10 bar)
- Proporcionalni ili servo ventili2 za preciznu regulaciju pritiska
- Brze kontrolne petlje (vrijeme ciklusa 1-5 ms)
Potrebe kontrole položaja:
- Linearni senzori položaja (magnetni, optički ili magnetostriktivni)
- Povratna informacija visoke rezolucije (0,01–0,1 mm)
- Prediktivni profili kretanja za glatko ubrzanje

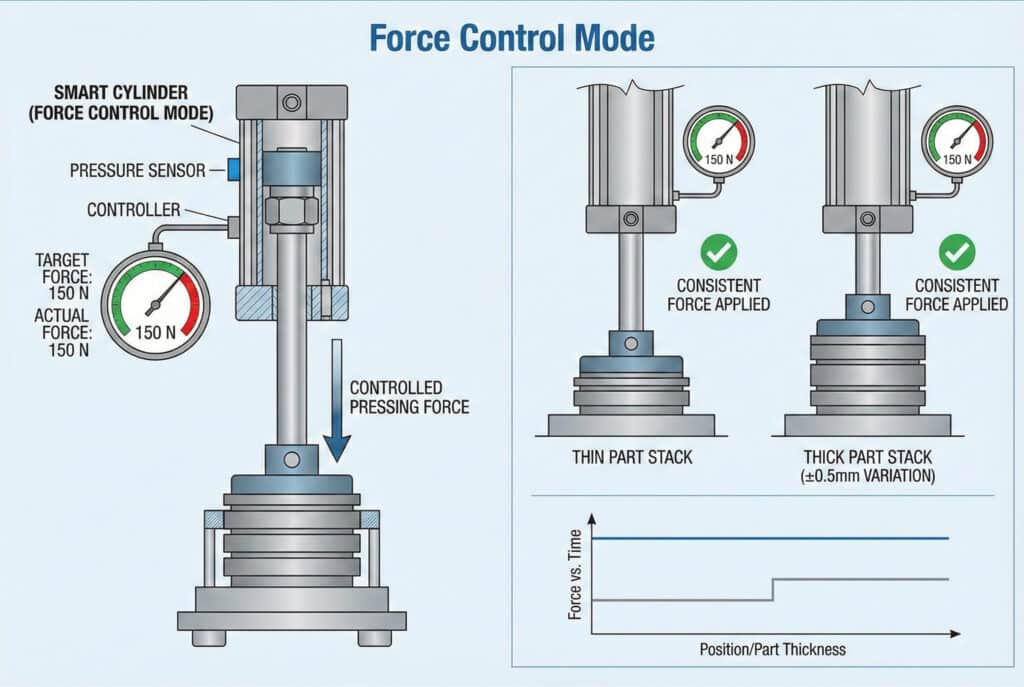

Kada koristiti režim kontrole snage u pneumatskim primjenama?
Određene primjene apsolutno zahtijevaju kontrolu sile radi kvaliteta i sigurnosti. ️
Način kontrole sile izvrsno se pokazuje u primjenama koje zahtijevaju: dosljednu silu pritiska bez obzira na varijacije debljine dijela (tolerancija ±0,5 mm), fleksibilne montažne operacije gdje prekomjerna sila može uzrokovati oštećenja, testiranje osiguranja kvaliteta koje mjeri krivulje sila i pomaka3, rukovanje osjetljivim proizvodima pomoću materijala s mekim dodirom i prilagodljivi procesi u kojima se svojstva radnog komada mijenjaju. Svaka primjena u kojoj je “koliko jako” važnije od “tačno gdje” ima koristi od kontrole sile.
Idealna primjena kontrole sile
Operacije sklapanja i prešanja
Sklapanje na utiskivanjeUmetanje ležajeva, čahura ili konektora zahtijeva kontrolisani pritisak kako bi se izbjegla oštećenja. Kontrola pritiska osigurava dosljedno umetanje bez prekomjernog pritiskanja.
Sklapanje na klikPlastični dijelovi zahtijevaju preciznu silu za aktiviranje kopči bez loma. Kontrola sile pruža osjećaj koji sprječava greške.
Pritisak doziranja ljepilaOdržavanje stalne sile na dozirnim kliznim cilindarima osigurava ujednačen protok materijala bez obzira na promjene viskoznosti.
Prava priča o uspjehu
Thomas, menadžer proizvodnje u pogonu potrošačke elektronike u San Joseu, Kalifornija, imao je stopu neispravnosti od 12% u procesu sklapanja komponenti za pametne telefone. Njegovi cilindri s kontrolom položaja pomicali su komponente na fiksnu dubinu, ali su varijacije u debljini komponenti značile da su neki dijelovi primali nedovoljnu silu, dok su se drugi napukli zbog prekomjerne sile. Nakon prelaska na Bepto cilindar bez cijevi s kontrolom sile podešen na 150 N, njegov se proces automatski prilagodio varijacijama dijelova – broj nedostataka pao je na 0,81 TP3T, a vrijeme ciklusa se zapravo poboljšalo za 0,2 sekunde.
Prednosti kontrole sile
- Prilagodljiv varijacijama: Automatski kompenzuje dio nagomilavanja tolerancije4
- Sprječava oštećenje: Zaustavlja povećanje sile kada se cilj dostigne
- Kvalitetna povratna informacijaPodaci o sili pružaju mogućnost nadzora procesa.
- Nježno rukovanje: Idealno za krhke materijale (staklo, keramika, elektronika)
Kategorije prijava
| Industrija | Tipična primjena | Ciljani domet snaga | Ključna korist |
|---|---|---|---|
| Automobilski | Postavljanje brtvila | 50-200N | Dosljedno brtvljenje bez oštećenja |
| Elektronika | Umetanje PCB komponenti | 10-80N | Sprječava pucanje daske |
| Pakovanje | Zaptivanje kartona | 100-400N | Prilagođava se varijacijama nivoa punjenja |
| Medicinski uređaj | Sklapanje katetera | 5-30N | Osigurava integritet bez deformacije |
| Prerađivanje hrane | Oblikovanje/presovanje proizvoda | 50-500N | Ujednačena kontrola gustoće |

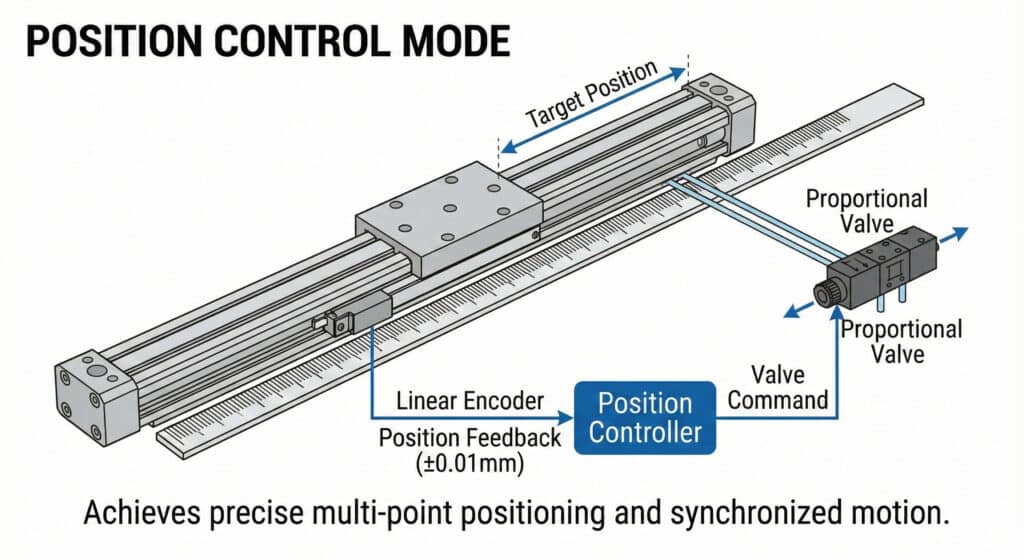

Kada je režim kontrole položaja bolji izbor?
Kontrola položaja dominira primjenama gdje je preciznost lokacije od presudne važnosti.
Režim kontrole položaja je neophodan kada je potrebna apsolutna preciznost pozicioniranja unutar ±0,1 mm, kada su potrebne više zaustavnih pozicija duž hoda, kada je ključno sinkronizovano kretanje s drugim osama, kada brzi prelazi od tačke do tačke zahtijevaju optimizirane profile brzine, ili kada aplikacija uključuje podizanje, postavljanje, sortiranje ili precizan prijenos materijala. Proizvodni procesi koji zahtijevaju ponovljive položaje bez obzira na varijacije opterećenja najviše imaju koristi od kontrole položaja.
Područja izvrsnosti u kontroli položaja
Operacije pick-and-place
Robotsko sklapanje i rukovanje materijalom zahtijevaju da se cilindri pomiču na tačne lokacije iznova i iznova:
- Više-pozicijski zaustavljačiJedan cilindar opslužuje više stanica tokom svog hoda.
- Sinkronizirano kretanje: Koordinira se s transportnim trakama, robotima ili drugim osima
- Brzina i preciznostOdržava preciznost čak i pri brzinama većim od 2 m/s
Primjene preciznog pozicioniranja
Učitavanje CNC mašinskog alata: Radni komadi moraju biti poravnati unutar 0,05 mm za preciznost obrade
Optički sklopPozicioniranje leće zahtijeva ponovljivost ispod 0,1 mm za kvalitetu fokusa.
Sistemi inspekcije: Pozicioniranje kamere zahtijeva dosljednu lokaciju za analizu slike
Optimizacija profila kretanja
Kontrola položaja omogućava sofisticirane strategije kretanja:
- Ubrzanje S-krivulje5Glatko pokretanje/zaustavljanje smanjuje mehanički šok.
- Brzo miješanje: Prelazi između pokreta bez zaustavljanja
- Elektronički prijenos: Matematički se sinhronizira s glavnom osi
- Leteći nož: Usklađuje brzinu kretanja s brzinom web stranice tokom rezanja
Prednosti kontrole položaja
- Apsolutna tačnost: Dostiže cilj unutar mikrona
- Mogućnost višestrukih tačaka: Neograničen broj zaustavljanja duž dužine hoda
- Predvidljivo vrijemeDosljednost vremena ciklusa za planiranje protoka
- SinkronizacijaKoordinira složeno višeeosno kretanje
Tipične specifikacije
Moderni pametni cilindri bez klipa s kontrolom položaja pružaju:
- Preciznost pozicioniranja: ±0,05 mm do ±0,5 mm, ovisno o senzoru
- Ponovljivost: ±0,01 mm za magnetostriktivne sisteme
- Maksimalna brzina: 2-3 m/s s kontroliranim usporavanjem
- Rezolucija: 0,01 mm ili bolje s vrhunskim enkoderima
Naši Bepto cilindri bez cijevi s pozicijskom kontrolom pružaju performanse ekvivalentne OEM standardu po znatno nižoj cijeni, uz potpunu kompatibilnost za direktnu zamjenu vodećih marki. Pomogli smo desetinama postrojenja da nadograde dotrajele sisteme, istovremeno smanjujući troškove zaliha rezervnih dijelova za 35%.
Možete li kombinovati oba načina kontrole u hibridnim aplikacijama?
Napredne primjene često zahtijevaju prebacivanje između načina upravljanja tokom različitih faza ciklusa.
Hibridna kontrola sile i položaja omogućava pametnim cilindarima da koriste kontrolu položaja za brze prilazne pokrete, zatim pređu na kontrolu sile za stvarni radni proces i vrate se na kontrolu položaja pri povlačenju. Ova kombinacija pruža optimalno vrijeme ciklusa (brzo pozicioniranje) uz osiguranje kvaliteta (kontrolirana primjena sile). Implementacija zahtijeva cilindre s senzorima pritiska i položaja te kontrolere sposobne prebaciti se između načina rada u roku od 10–50 ms.
Hibridne kontrolne strategije
Sekvencijalno prebacivanje načina rada
Faza 1 – Brzi prilaz (kontrola položaja):
- Brzo se pomaknite u položaj bliske kontakte.
- Visoka brzina (1,5–2 m/s) za optimizaciju vremena ciklusa
- Zaustavite 2-5 mm prije kontakta s obradkom.
Faza 2 – Rad operacije (Kontrola sile):
- Pređite na režim prisilne kontrole
- Primijenite kontrolisanu silu pritiska/sklopljenja
- Pratite krivu sila-pomak radi provjere kvaliteta.
Faza 3 – Povlačenje (Kontrola položaja):
- Povratak u početni ili srednji položaj
- Optimizirani profil brzine za sljedeći ciklus
Praktična hibridna primjena
Proizvođač medicinskih uređaja u Minneapolisu, Minnesota, koristi ovu istu strategiju za sklapanje vrha katetera. Bepto pametni cilindar brzo pozicionira (način pozicioniranja) na stanicu za sklapanje za 0,4 sekunde, prelazi u način sile da primijeni tačno 18 N za toplinsko spajanje vrha (0,6 sekundi), a zatim se povlači pod kontrolom pozicioniranja (0,3 sekunde). Ukupno vrijeme ciklusa: 1,3 sekunde uz nulti broj defekata na više od 2 miliona ciklusa.
Zahtjevi za implementaciju
| Komponenta | Specifikacija | Svrha |
|---|---|---|
| Dvostruki senzori | Pritisak + Položaj | Omogućite oba načina upravljanja |
| Brzi kontroler | <10ms prebacivanje načina rada | Neprimjetan prijelaz |
| Servo/proporcionalni ventil | Odgovor visoke frekvencije | Podržava oba tipa kontrole |
| Napredni softver | Logika stanja | Upravlja prijelazima načina rada |
Prednosti hibridnog pristupa
- Optimizirano vrijeme ciklusaBrzi potezi gdje preciznost nije kritična
- Osiguranje kvaliteta: Kontrolisana snaga tamo gdje je najvažnije
- Praćenje procesa: Zabilježeni podaci o položaju i sili
- Fleksibilnost: Automatski se prilagoditi varijacijama proizvoda
Okvir odlučivanja
Koristite kontrolu sile kada:
- Debljina/visina dijela varira više od 0,5 mm
- Svojstva materijala su nedosljedna
- Moguća je šteta od prekomjerne sile.
- Kvalitet procesa ovisi o primjeni sile.
Koristite kontrolu položaja kada:
- Apsolutna tačnost lokacije je ključna.
- Potrebno je više zaustavnih položaja.
- Potrebna je sinhronizacija s drugom opremom.
- Optimizacija vremena ciklusa zahtijeva veliku brzinu.
Koristite hibridnu kontrolu kada:
- Primjena ima različite faze pozicioniranja i rada.
- I brzina i kvalitet su ključni.
- Praćenje procesa zahtijeva podatke o sili i položaju.
- Budžet omogućava napredne sisteme pametnih cilindara.
Zaključak
Odabir između režima kontrole sile i kontrole položaja — ili primjena hibridnih strategija — izravno utječe na kvalitetu proizvoda, učinkovitost ciklusa i sposobnost procesa, čineći ovu temeljnu odluku jednom od najvažnijih u projektiranju pneumatskih sustava za suvremenu proizvodnju.
Često postavljana pitanja o režimima kontrole pametnog cilindra
P: Mogu li retroaktivno prilagoditi postojeće cilindre kako bih dodao kontrolu sile ili položaja?
Retrofit ovisi o vašem trenutnom dizajnu cilindra. Standardni cilindri se mogu nadograditi vanjskim senzorima položaja (magnetne trake, enkoderi s vučnom žicom) za kontrolu položaja, ali kontrola sile zahtijeva tlakove pretvarače u portovima cilindra i upravljanje proporcionalnim ventilima. Cijena potpune nadogradnje obično iznosi 60–80% cijene novog pametnog cilindra, pa je zamjena često ekonomski isplativija. Bepto nudi isplative zamjene pametnih cilindara bez klipa kompatibilne s glavnim OEM montažnim sučeljima.
P: Koliko tačnost kontrole sile zavisi od stabilnosti pritiska zraka?
Preciznost kontrole sile je direktno proporcionalna stabilnosti pritiska napajanja, budući da je F = P × A. Fluktuacija pritiska od ±0,2 bara pri napajanju od 6 bara uzrokuje varijaciju sile od ±3,31 TP3T. Za kritične primjene koje zahtijevaju preciznost sile od ±11 TP3T koristite regulatore pritiska sa stabilnošću od ±0,05 bara i razmotrite kontrolu pritiska u zatvorenoj petlji. Kontrola položaja je manje osjetljiva na varijacije pritiska jer prilagođava položaj ventila kako bi postigla ciljani položaj bez obzira na pritisak.
P: Kakvo vrijeme odziva mogu očekivati pri prebacivanju između načina upravljanja?
Moderni pametni kontroleri cilindara prebacuju načine rada u roku od 10–50 ms, ovisno o arhitekturi sustava. Stvarni fizički odziv (promjena gibanja cilindra) zahtijeva dodatnih 20–100 ms, ovisno o vremenu odziva ventila i dinamici pneumatskog sustava. Za primjene koje zahtijevaju česte promjene načina rada (>5 puta u sekundi) osigurajte da su vaš kontroler i ventili ocijenjeni za rad na visokoj frekvenciji kako biste izbjegli smanjenje performansi.
P: Da li cilindri s kontrolom sile troše više zraka nego cilindri s kontrolom položaja?
Kontrola sile obično troši 10–20 % više zraka jer kontinuirano modulira pritisak kako bi održala ciljanu silu, dok kontrola položaja koristi puni pritisak za pomicanje, a zatim održava položaj s minimalnim protokom. Međutim, kontrola sile sprječava rasipanje energije prekomjernim pritiskom, što može nadoknaditi tu razliku. Stvarna potrošnja uveliko ovisi o ciklusu rada primjene – obratite se našem Bepto inženjerskom timu za specifične proračune na temelju vaših parametara procesa.
P: Može li jedan pametni cilindar upravljati kontrolom i zateznih (vlačnih) i tlačnih (gurnih) sila?
Da, napredni pametni cilindri sa senzorima pritiska u obje komore mogu kontrolisati silu u oba smjera. To zahtijeva dvostruke pretvarače pritiska i dvosmjernu proračunu sile (F = P₁×A₁ – P₂×A₂ uzimajući u obzir razlike u površini klipa). Primjene poput ispitivanja materijala, kontrole napetosti trake i dvosmjerne montaže imaju koristi od ove mogućnosti. Standardne implementacije obično kontroliraju silu samo u jednom smjeru (najčešće gurajući) kako bi se smanjili troškovi i složenost.
-
