Uvod
Da li vaša brza automatska proizvodna linija promašuje ciljne položaje i rasipa dragocjeno vrijeme ciklusa? Kada pneumatski klizači pređu svoje namijenjene položaje ili im treba previše vremena da se stabilizuju, prolaznost proizvodnje opada, preciznost pozicioniranja se pogoršava, a mehaničko habanje se ubrzava. Ovi problemi dinamičkih performansi svakodnevno muče bezbrojne proizvodne operacije.
Prijelaz preko cilja kod pneumatskih klizača događa se kada se kolica pomaknu dalje od ciljne pozicije prije nego što se zaustave, dok vrijeme zaustavljanja mjeri koliko dugo sistemu treba da dostigne i održi stabilno pozicioniranje unutar prihvatljive tolerancije. Tipično za visoke brzine cilindar bez klipa1 Sistemi doživljavaju prekomjerni pritisak od 5-15 mm i vrijeme stabilizacije od 50-200 ms, ali odgovarajuće prigušivanje, optimizacija pritiska i kontrolne strategije mogu ih smanjiti za 60-80%.
Tek prošlog kvartala radio sam s Marcusom, višim inženjerom automatizacije u pogonu za pakovanje poluvodiča u Austinu, Teksas. Njegov pick-and-place sistem je imao prekomjerni hod od 12 mm na kraju svakog hoda od 800 mm, što je uzrokovalo greške u pozicioniranju i usporavalo vrijeme ciklusa za 0,3 sekunde po dijelu. Nakon što smo analizirali njegovu konfiguraciju Bepto cilindra bez klipa i optimizirali parametre prigušivanja, prekomjerni hod se smanjio na 3 mm, a vrijeme uspostavljanja poboljšalo za 651 TP3T. Dopustite mi da podijelim analitički pristup koji je donio ove rezultate.
Sadržaj
- Šta uzrokuje prekoračenje i produženo vrijeme sjedanja kod pneumatskih klizača?
- Kako mjerite i kvantificirate metrike dinamičkih performansi?
- Koja inženjerska rješenja smanjuju prekoračenje i poboljšavaju vrijeme taloženja?
- Kako masa opterećenja i brzina utiču na dinamiku sistema?
Šta uzrokuje prekoračenje i produženo vrijeme sjedanja kod pneumatskih klizača?
Razumijevanje osnovnih uzroka problema s dinamičkim performansama je prvi korak ka optimizaciji.

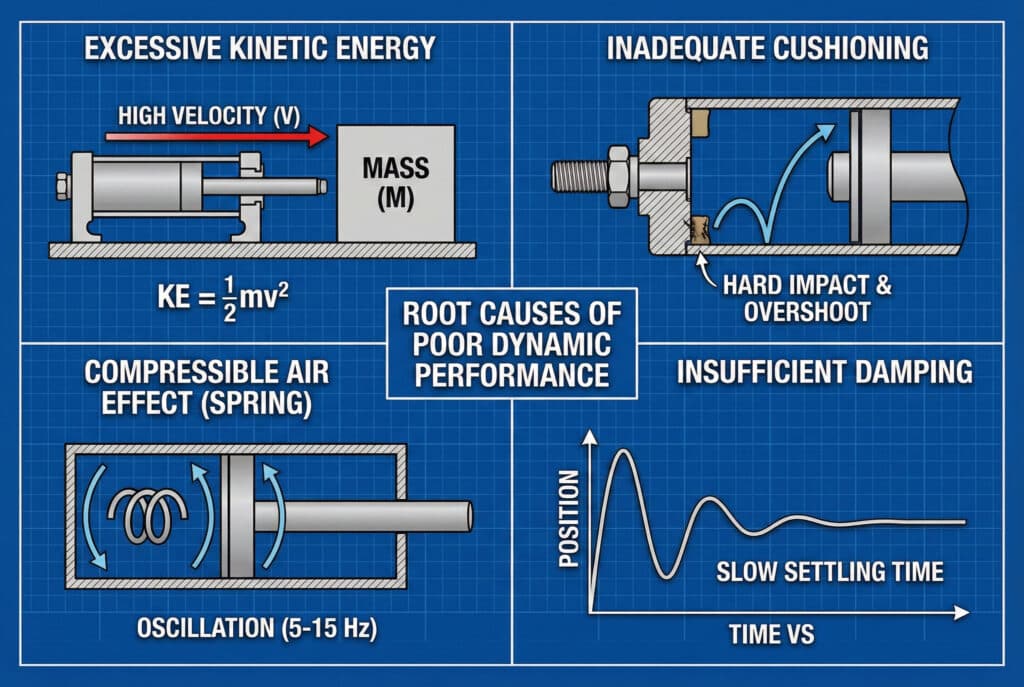

Prijelaz u pretjerano pomicanje i loše vrijeme zaustavljanja posljedica su četiri glavna faktora: prekomjerne kinetičke energije na kraju hoda koja nadjačava kapacitet prigušivanja, neadekvatnog pneumatskog prigušivanja ili mehaničkih amortizera, komprimiranog zraka koji djeluje kao opruga i stvara oscilaciju, te nedostatnog prigušivanje2 u sistemu za brzo rasipanje energije. Međudjelovanje pokretne mase, brzine i udaljenosti za usporavanje određuje konačne performanse.
Fizika pneumatskog usporavanja
Kada se brzi pneumatski klizač približava krajnjem položaju, kinetička energija mora biti apsorbovana i raspršena. Jednadžba energije nam govori:
Ova energija mora biti apsorbovana unutar raspoložive udaljenosti za usporavanje. Problemi nastaju kada:
- Brzina je previsoka: Energija se povećava s kvadratom brzine
- Masa je prekomjernaTeži tereti nose više zamaha.
- Amortizacija je neadekvatna: Nedovoljan kapacitet apsorpcije
- Prigušivanje je loše: Energija se pretvara u oscilaciju umjesto u toplinu
Uobičajeni nedostaci sistema
| Izdanje | Simptom | Tipični uzrok |
|---|---|---|
| Snažan udarac | Jaki prasak, bez prekomjernog odziva | Amortizacija nije aktivirana |
| Prekomjerni proboj | 10 mm iza mete | Jastuk previše mekan ili istrošen |
| Oscilacija | Više odskoka | Nedovoljno prigušivanje |
| Sporo taloženje | 200 ms stabilizacija | Previše prigušen ili nizak pritisak |
U Bepto smo analizirali stotine primjena cilindara bez klipa velikih brzina. Najčešći problem? Inženjeri biraju prigušivanje na osnovu katalogskih preporuka, a da pritom ne uzimaju u obzir svoje specifične uslove brzine i opterećenja.
Učinci kompresibilnosti zraka
Za razliku od hidrauličnih sistema, pneumatski sistemi se moraju nositi sa kompresibilnošću zraka. Kada se jastuk aktivira, komprimirani zrak djeluje kao opruga, skladišteći energiju koja može uzrokovati odskok. Odnos pritiska i zapremine stvara prirodne frekvencije oscilacije obično između 5 i 15 Hz u sistemima cilindara bez klipa.
Kako mjerite i kvantificirate metrike dinamičkih performansi?
Precizno mjerenje je neophodno za sistematsko poboljšanje i validaciju.
Da biste ispravno izmjerili prekomjerni skok i vrijeme stabilizacije, potrebno vam je: senzor položaja visoke rezolucije (minimalno 0,1 mm rezolucije), prikupljanje podataka pri uzorkovanju od 1 kHz ili više, jasno definirana tolerancija stabilizacije (obično ±0,5 mm do ±2 mm) i više ponavljanja testa pod konzistentnim uvjetima. Prekomjerni skok mjeri se kao maksimalna pogreška položaja izvan cilja, dok se vrijeme stabilizacije računa od trenutka kada sustav uđe u tolerancijsku traku i ostane u njoj.
Mjerna oprema i postavljanje
Osnovna instrumentacija
- Linearni enkoderi3: magnetski ili optički, rezolucija 0,01-0,1 mm
- Laserski senzori pomaka: Bezkontaktno, vrijeme odziva u mikrosekundama
- Senzori vučne žice: Isplativo za duže udarce
- Sistem za prikupljanje podataka: PLC brojači visoke brzine ili namjenski DAQ

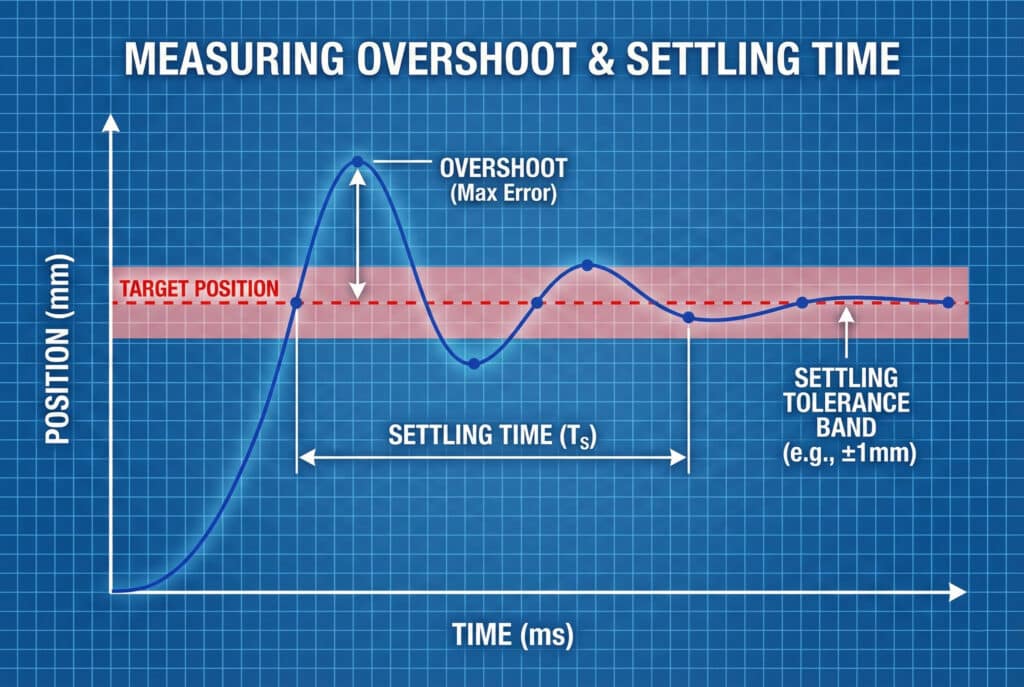

Ključni pokazatelji uspješnosti
Priliv (OS): Maksimalna pozicija izvan cilja
- Formula: OS = (Vrhunska pozicija – Ciljana pozicija)
- Prihvatljiv raspon: 2-5 mm za većinu industrijskih primjena
- Kritične primjene: <1 mm
Vrijeme taloženja (Ts): Vrijeme za dostizanje i ostanak unutar tolerancije
- Mjereno od početka usporavanja do konačnog stabilnog položaja
- Industrijski standard: unutar ±2% dužine hoda
- Cilj visokih performansi: <100 ms za hod od 500 mm
Vršna deakceleracija: Maksimalno negativno ubrzanje tokom zaustavljanja
- Mjereno u g-sili (1g = 9,81 m/s²)
- Tipičan raspon: 2-5 g za industrijsku opremu
- Prekomjerne vrijednosti (>8 g) ukazuju na moguću mehaničku oštećenost.
Najbolje prakse protokola testiranja
Jennifer, inženjerka za kontrolu kvaliteta u proizvođaču medicinskih uređaja u Bostonu, Massachusetts, imala je problema s neujednačenim pozicioniranjem na proizvodnoj liniji. Kada smo joj pomogli da uvede strukturirani protokol mjerenja — pokretanje 50 testnih ciklusa pri svakoj od tri brzine uz statističku analizu — otkrila je da varijacije temperature tokom dana utiču na performanse jastučića za 40%. Na osnovu tih podataka, odredili smo temperaturno kompenzirano prigušivanje koje održava dosljedne performanse. ️
Koja inženjerska rješenja smanjuju prekoračenje i poboljšavaju vrijeme taloženja?
Postoji više dokazanih strategija za sistematsko optimiziranje dinamičkih performansi. ⚙️

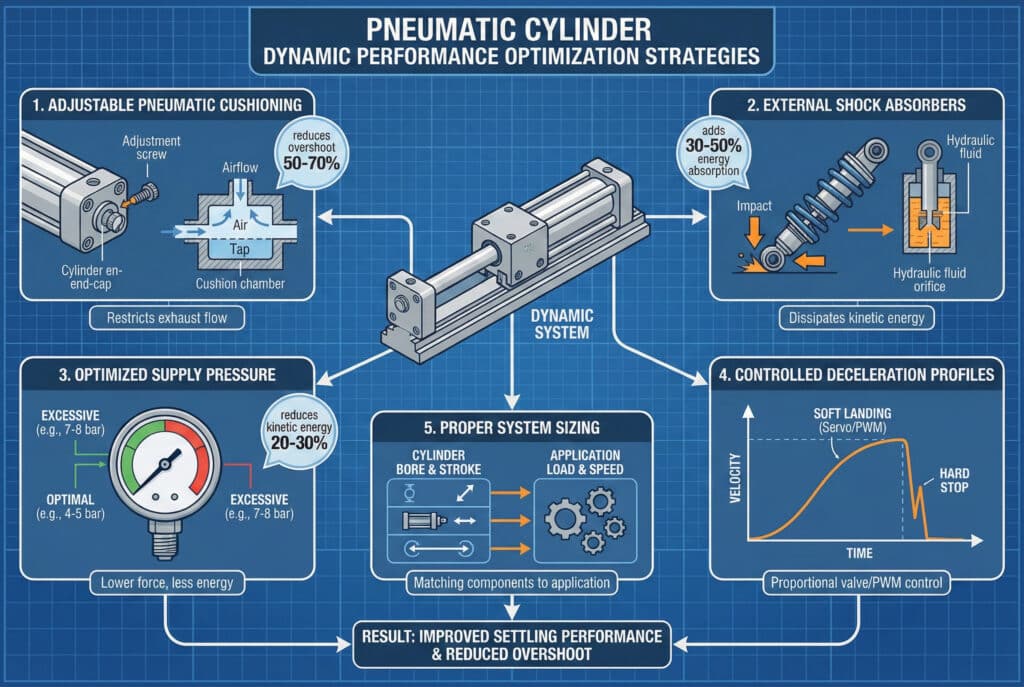

Pet osnovnih rješenja poboljšavaju performanse slijetanja: podesivo pneumatsko prigušivanje (najučinkovitije, smanjuje prekomjerni skok za 50–70%), vanjski amortizeri (povećavaju apsorpciju energije za 30–50%), optimizirani tlak dovoda (smanjuje kinetičku energiju za 20–30%), kontrolirani profili usporavanja pomoću servo ventila ili PWM kontrola4 (omogućava meko slijetanje) i pravilno dimenzioniranje sistema (usklađivanje prečnika i hoda cilindra s primjenom). Kombinovanje više pristupa donosi najbolje rezultate.
Optimizacija pneumatskog prigušivanja
Moderni cilindri bez klipa imaju podesivo prigušivanje koje ograničava protok izduvnog zraka tokom posljednjih 10–30 mm hoda. Pravilno podešavanje je ključno:
Postupak podešavanja jastučića
- Počni potpuno zatvoreno: Najveće ograničenje
- Pokreni testni ciklus: Promatrajte prekomjerni porast i stabilizaciju
- Otvoriti za 1/4 okreta: Malo smanjite ograničenje
- Ponoviti testiranje: Pronađite optimalnu ravnotežu
- Postavka dokumenta: Okretanje zapisa iz zatvorenog položaja
CiljMinimalno prekoračenje (2-3 mm) s najbržim stabiliziranjem (<100 ms)
Odabir vanjskog amortizera
Kada se ugrađeno prigušivanje pokaže nedovoljnim, vanjski prigušivači udara pružaju dodatno upijanje energije:
| Tip amortizera | Energetski kapacitet | Prilagođavanje | Trošak | Najbolja aplikacija |
|---|---|---|---|---|
| Samopodešavajući | Srednje | Automatski | Visoko | Promjenjiva opterećenja |
| Podešavajući otvor | Srednje visoko | Upute | Srednje | Fiksna opterećenja |
| Industrijski za teške uslove | Veoma visoko | Upute | Veoma visoko | Ekstremni uslovi |
| Elastomerni odbojnici | Nisko | Nijedan | Nisko | Laka rezervna opcija |
Napredne strategije kontrole
Za aplikacije koje zahtijevaju izvanredne performanse, razmotrite:
- Proporcionalni ventil5 kontrolaPostupno smanjenje pritiska tokom prilaska
- PWM profili usporavanja: Digitalna kontrola karakteristika zaustavljanja
- Petlje povratne sprege položaja: Prilagođavanje u stvarnom vremenu na osnovu stvarne pozicije
- Senziranje pritiska: Adaptivna kontrola na osnovu uslova opterećenja
Naš Bepto inženjerski tim pomaže kupcima u implementaciji ovih rješenja koristeći naše kompatibilne zamjene cilindara bez klipa, često postižući performanse koje odgovaraju ili nadmašuju OEM specifikacije uz 30-40% niže troškove.
Kako masa opterećenja i brzina utiču na dinamiku sistema?
Odnos između mase, brzine i dinamičkih performansi slijedi predvidive inženjerske principe.

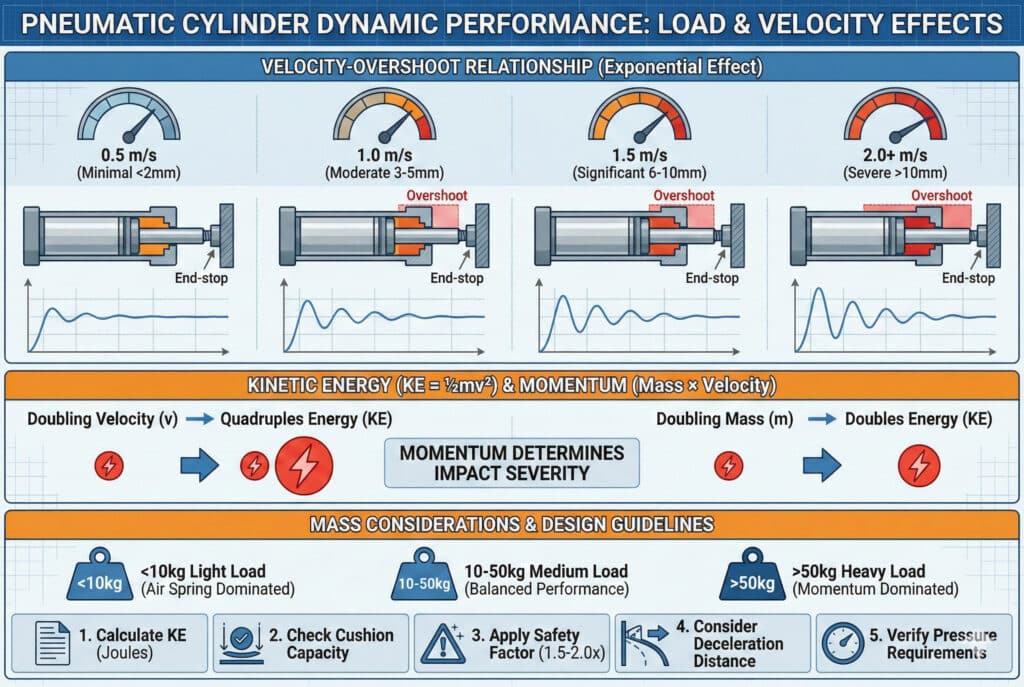

Masa tereta i brzina imaju eksponencijalni utjecaj na prekomjerni prolaz i vrijeme zaustavljanja: udvostručenje brzine četverostruko povećava kinetičku energiju, zahtijevajući četiri puta veći kapacitet ublažavanja, dok udvostručenje mase linearno povećava energiju. Kritični parametar je moment (masa × brzina), koji određuje ozbiljnost udara. Sistemi koji rade iznad 2 m/s s teretima većim od 50 kg zahtijevaju pažljivo projektiranje kako bi se postigle prihvatljive performanse zaustavljanja.
Odnos ubrzanja i prekomjernog hoda
Podaci iz testiranja hiljada instalacija pokazuju:
- 0,5 m/s: Minimalno prekomjerno prelijevanje (<2 mm), izvrsno slijetanje
- 1,0 m/s: Umjereni prekomjerni hod (3-5 mm), dobro sjedanje uz odgovarajuće ublažavanje udaraca
- 1,5 m/sZnačajan prekomjerni hod (6-10 mm), potrebno je optimizirati
- 2,0+ m/s: Ozbiljno prekoračenje (>10 mm), zahtijeva napredna rješenja
Masovna razmatranja
Laki tereti (<10 kg)Dominiraju efekti zračne opruge, može doći do oscilacije.
Srednji tereti (10-50 kg): Uravnotežene performanse, standardno ublažavanje udaraca adekvatno
Teški tereti (>50 kg): Momentum dominira, vanjski amortizeri često su potrebni
Praktični smjernice za dizajn
Prilikom odabira pneumatskih klizača za primjene visokih brzina:
- Izračunajte kinetičku energiju: KE = ½mv² u džulima
- Provjerite kapacitet ublažavanja: Specifikacije proizvođača u džulima
- Primijeni faktor sigurnosti: 1.5-2.0× za pouzdanost
- Uzmite u obzir udaljenost za usporavanje: Duži jastuci = blaže zaustavljanje
- Provjerite zahtjeve za pritisakVeći pritisak povećava učinkovitost ublažavanja udaraca
U Bepto-u pružamo detaljne tehničke specifikacije za sve naše modele cilindara bez klipa, uključujući krivulje kapaciteta prigušivanja pri različitim pritiscima i brzinama. Ovi podaci omogućavaju inženjerima da donose informirane odluke umjesto da nasumično biraju komponente.
Zaključak
Sistematska analiza i optimizacija prekomjernog pomaka i vremena sjedanja na brzim pneumatskim klizačima donose mjerljiva poboljšanja u vremenu ciklusa, preciznosti pozicioniranja i dugovječnosti opreme—pretvarajući prihvatljive performanse u konkurentsku prednost kroz inženjerske osnove i provjerena rješenja.
Često postavljana pitanja o dinamičkim performansama pneumatskog klizača
P: Koja je prihvatljiva vrijednost prekomjernog pomaka za industrijske pneumatske klizače?
Za većinu industrijskih primjena, prekoračenje od 2–5 mm je prihvatljivo i predstavlja dobro podešeno prigušivanje. Precizne primjene poput sklapanja elektronike ili proizvodnje medicinskih uređaja mogu zahtijevati prekoračenje manje od 1 mm, dok manje kritično rukovanje materijalom može tolerirati 5–10 mm. Ključ je u dosljednosti – ponovljivo prekoračenje može se kompenzirati u programiranju, ali nasumične varijacije uzrokuju probleme s kvalitetom.
P: Kako da znam da je moja amortizacija pravilno podešena?
Pravilno podešeno prigušivanje proizvodi meki “šuš” zvuk umjesto tvrdog metalnog udarca, minimalan vidljivi odskok na kraju hoda i dosljedan položaj zaustavljanja unutar ±2 mm tokom više ciklusa. Ako čujete glasne udarce, vidite prekomjeran odskok ili primijetite varijaciju položaja veću od 5 mm, vaše prigušivanje treba podešavanje ili vaš sistem zahtijeva vanjske amortizere.
P: Mogu li smanjiti vrijeme taloženja povećanjem pritiska zraka?
Da, ali uz opadajuće prinose i potencijalne nedostatke. Povećanje pritiska sa 6 bara na 8 bara obično poboljšava vrijeme slijetanja za 15–25% povećanjem učinkovitosti ublažavanja udaraca i krutosti sustava. Međutim, pritisci iznad 8 bara rijetko donose dodatnu korist, a povećavaju potrošnju zraka, brzinu habanja i razinu buke. Optimizirajte podešavanje ublažavanja udaraca prije povećanja pritiska.
P: Zašto se moj pneumatski klizač ponaša drugačije kad je vruć u odnosu na kad je hladan?
Temperatura utječe na gustoću zraka, trenje brtve i viskoznost maziva—sve to utječe na dinamičke performanse. Hladni sistemi (ispod 15°C) pokazuju povećano trenje i sporiji odziv, dok topli sistemi (iznad 40°C) doživljavaju smanjenu učinkovitost ublažavanja jer se gustoća zraka smanjuje. Oscilacije temperature od 20 °C mogu promijeniti vrijeme slijetanja za 30–40%. Razmotrite temperaturno kompenzirano prigušivanje ili kontrolu okoline za kritične primjene.
P: Trebam li koristiti vanjske amortizere ili se osloniti na ugrađeno prigušivanje?
Ugrađeno pneumatsko prigušivanje treba biti vaš prvi izbor—integrirano je, isplativo i dovoljno za većinu primjena. Dodajte vanjske amortizere kada: kinetička energija prelazi kapacitet prigušivanja (obično >50 džula), potrebna vam je prilagodljivost za različita opterećenja, ugrađeni jastučići su istrošeni ili oštećeni, ili radite pri ekstremnim brzinama (>2 m/s). Naš Bepto tehnički tim može izračunati vaše specifične energetske zahtjeve i preporučiti odgovarajuća rješenja.
-
