Uvod
Da li vaši pneumatski sistemi troše energiju i imaju poteškoća s preciznom kontrolom položaja? ⚙️ Tradicionalne analogne metode upravljanja često dovode do neefikasne potrošnje zraka, neujednačenih brzina cilindara i ograničene fleksibilnosti u automatiziranim okruženjima. Dobra vijest? PWM tehnologija upravljanja transformiše način na koji upravljamo digitalnim pneumatskim ventilima i cilindarima.
PWM kontrola za digitalne pneumatske ventile i cilindre koristi brze signale uključivanja i isključivanja za regulaciju protoka zraka, pritiska i brzine cilindra s izuzetnom preciznošću. Podesivanjem radni ciklus1—omjer vremena rada “on” i ukupnog vremena ciklusa—inženjeri mogu postići kontrolu promjenjive brzine, uštedu energije do 40% i glađe profile kretanja bez skupih proporcionalnih ventila.
Prošlog mjeseca razgovarao sam s Davidom, inženjerom za održavanje u pogonu za pakovanje u Milwaukee, Wisconsin. Njegova proizvodna linija trošila je komprimirani zrak i iskusila trzave pokrete cilindara koji su oštetili osjetljive proizvode. Nakon što smo mu pomogli implementirati PWM kontrolu na njegovom sistemu cilindara bez klipa, smanjio je potrošnju zraka za 35% i postigao glatko, kontrolirano kretanje koje je njegova primjena zahtijevala. Dopustite mi da vam pokažem kako PWM tehnologija može riješiti slične izazove u vašem poslovanju.
Sadržaj
- Šta je PWM kontrola i kako ona radi u pneumatskim sistemima?
- Koje su ključne prednosti upotrebe PWM kontrole za pneumatske cilindre?
- Kako se provodi PWM kontrola digitalnih solenoidnih ventila?
- Koje aplikacije najviše imaju koristi od pneumatskih sistema kontrolisanih PWM-om?
Šta je PWM kontrola i kako ona radi u pneumatskim sistemima?
Razumijevanje osnovnog principa PWM tehnologije je ključno za modernu pneumatsku automatizaciju.

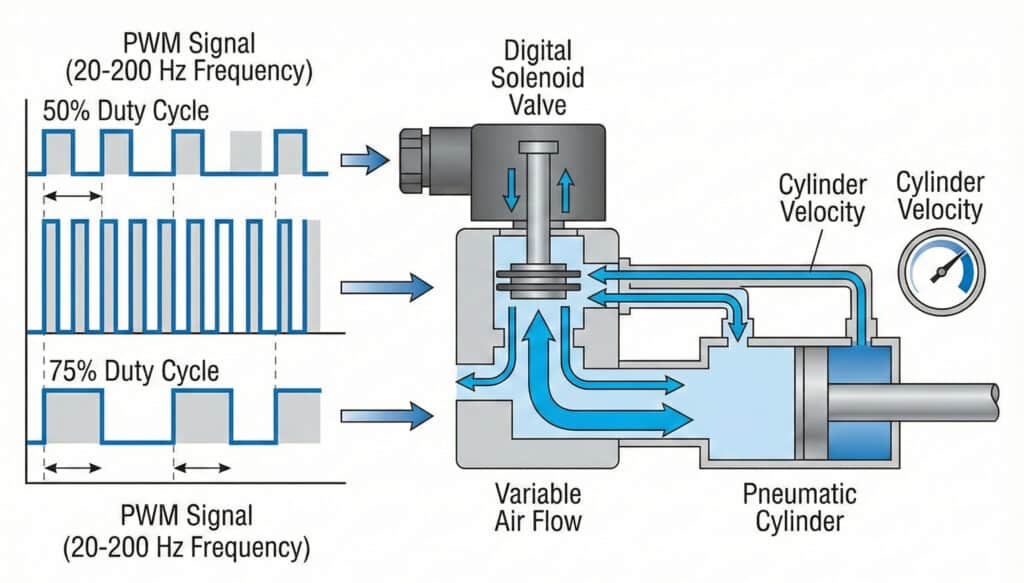

PWM kontrola radi tako što brzo prebacuje digitalni solenoidni ventil2 Uključivanje i isključivanje na frekvencijama obično između 20 i 200 Hz. Ciklus rada — izražen kao postotak — određuje prosječan protok zraka: ciklus rada od 50% znači da je ventil otvoren pola vremena, dok 75% znači da je otvoren tri četvrtine vremena, što omogućava preciznu modulaciju protoka bez analognih komponenti.
Fizika PWM pneumatske kontrole
Kada primjenjujemo PWM signale na digitalne solenoidne ventile koji upravljaju pneumatskim cilindarima, u suštini stvaramo varijabilno sužavanje. Sistem komprimiranog zraka reaguje na prosječnu brzinu protoka tokom vremena, a ne na pojedinačne impulse. Ovo funkcioniše jer:
- Frekvencija je važnaViše frekvencije (100–200 Hz) stvaraju glađe kretanje smanjenjem pulsacija pritiska.
- Ciklus rada kontrolira brzinuPovećanje radnog ciklusa sa 30% na 70% proporcionalno povećava brzinu cilindra.
- Vrijeme odziva sistemaPrirodna kapacitivnost pneumatskog sistema izravnava diskretne impulse.
PWM naspram tradicionalnih metoda upravljanja
| Metoda kontrole | Trošak | Preciznost | Energetska efikasnost | Složenost |
|---|---|---|---|---|
| PWM Digital | Nisko | Visoko | Odlično (ušteda od 30-40%) | Umjeren |
| Proporcionalni ventil | Veoma visoko | Veoma visoko | Dobro | Nisko |
| Ventil za kontrolu protoka | Nisko | Ograničeno | Jadni | Veoma nisko |
| Samo uključeno/isključeno | Veoma nisko | Nijedan | Jadni | Veoma nisko |
U Bepto smo vidjeli da su bezbrojni objekti nadogradili osnovne ventile za kontrolu protoka na PWM-om upravljane sisteme koristeći naše kompatibilne cilindar bez klipa. Investicija se sama isplati u roku od nekoliko mjeseci samo zahvaljujući smanjenoj potrošnji zraka.
Koje su ključne prednosti upotrebe PWM kontrole za pneumatske cilindre?
Prednosti PWM tehnologije daleko nadilaze jednostavnu uštedu troškova.

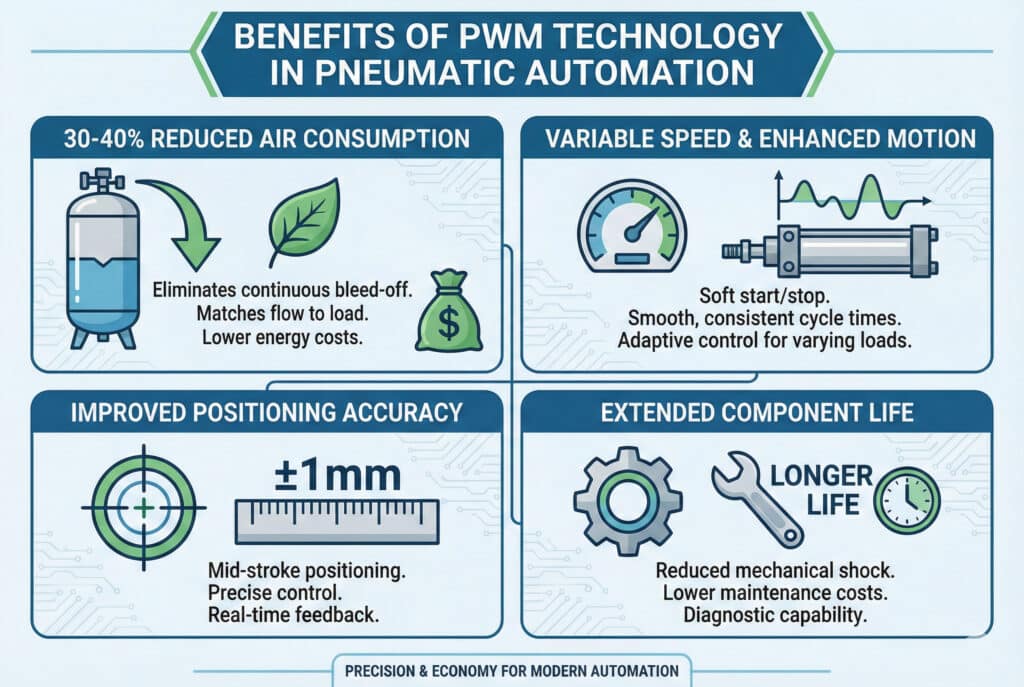

PWM kontrola pruža četiri glavne prednosti: smanjenje potrošnje komprimiranog zraka za 30-40%, kontrolu promjenjive brzine bez skupih proporcionalni ventili3, poboljšana preciznost pozicioniranja unutar ±1 mm i produžen vijek trajanja komponenti zbog smanjenog mehaničkog šoka. Ove prednosti čine PWM idealnim za primjene koje zahtijevaju i preciznost i ekonomičnost.
Energetska efikasnost i smanjenje troškova
Komprimirani zrak je skup—obično najskuplja komunalna usluga u proizvodnim pogonima. PWM kontrola smanjuje potrošnju na:
- Uklanjanje kontinuiranog isticanja iz ventila za gas
- Precizno usklađivanje protoka zraka s zahtjevima opterećenja
- Smanjenje zahtjeva za sistemskim pritiskom za 10-15%
Poboljšana kontrola pokreta
Sarah, menadžerica nabave u proizvođaču automobilskih dijelova u Detroitu, Michigan, imala je problema s neujednačenim vremenima ciklusa na svojoj proizvodnoj liniji. Tradicionalne kontrole brzine nisu mogle podnijeti promjenjive težine proizvoda. Nakon prelaska na PWM-om upravljane Bepto cilindar bez klipa, njen se sustav automatski prilagodio varijacijama opterećenja, održavajući dosljedna vremena ciklusa od 2 sekunde bez obzira na težinu dijela. Njena je proizvodna učinkovitost porasla za 181%.
Prednosti tehničkih performansi
- Blago pokretanje/zaustavljanjePostupno ubrzanje smanjuje mehanički šok.
- Pozicioniranje usred zamaha: Držite cilindre u srednjim položajima
- Adaptivna kontrola: Podesite brzinu na osnovu povratnih informacija u stvarnom vremenu
- Dijagnostička sposobnost: Pratite rad ventila putem PWM signala
Kako se provodi PWM kontrola digitalnih solenoidnih ventila?
Praktična implementacija zahtijeva razumijevanje i hardverskih i softverskih aspekata. ️

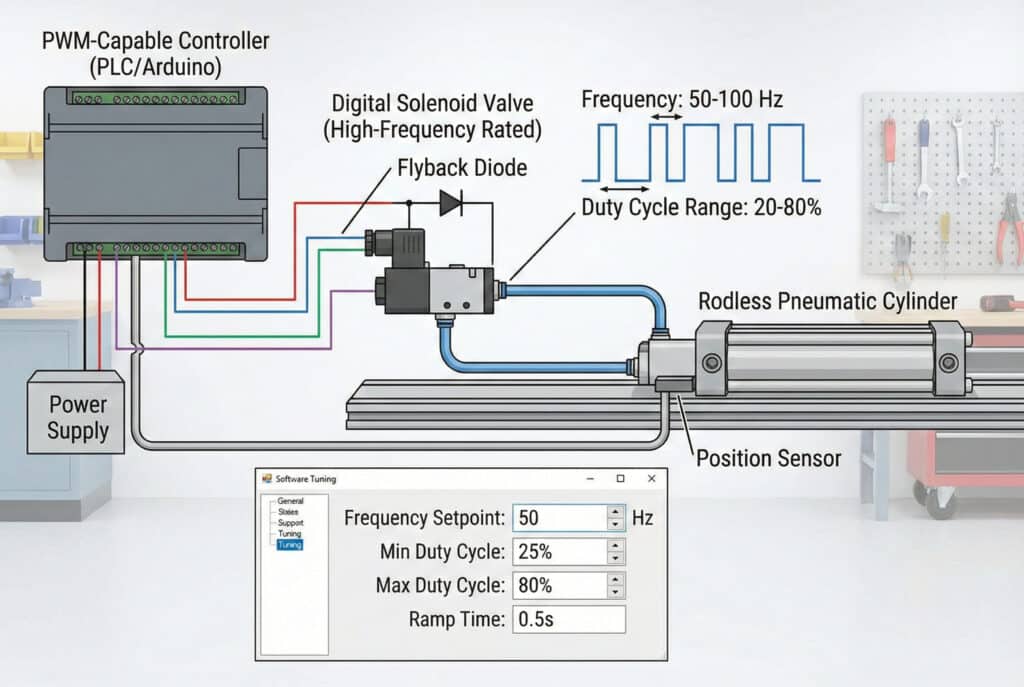

Za implementaciju PWM kontrole potrebno vam je: standardni digitalni solenoidni ventil ocijenjen za visokofrekventno prebacivanje (najmanje 1 milion ciklusa), kontroler sposoban za PWM (PLC4, Arduino ili namjenski PWM upravljač), odgovarajuće električne veze sa povratna dioda5 zaštita i početno podešavanje za određivanje optimalnog frekvencijskog raspona (obično 50-100 Hz) i raspona udjela rada za vaš specifični cilindar i opterećenje.
Hardverski zahtjevi
Kriteriji za odabir ventila
Nisu svi solenoidni ventili pogodni za PWM. Potražite:
- Brzo vrijeme odgovora: Vrijeme prebacivanja ispod 10 ms
- Visoka ocjena ciklusa: Minimalno 10 miliona ciklusa
- Niska potrošnja energije: Smanjuje stvaranje toplote tokom brzog prebacivanja
- Integrisana elektronikaNeki ventili uključuju PWM pogone.
Naše zamjenske ventile Bepto posebno smo testirali na kompatibilnost s PWM-om vodećih OEM sistema cilindara bez klipa, osiguravajući pouzdane performanse pri frekvencijama do 200 Hz.
Konfiguracija softvera
Većina modernih PLC-ova podržava PWM izlaz putem standardnih funkcionalnih blokova:
- Postavi frekvencijuPočnite s 50 Hz i prilagodite na osnovu odziva sistema.
- Definirajte raspon radnog ciklusa: Obično 20-80% za kontrolu upotrebljive brzine
- Implementirati postepeno povećavanjePostupne promjene ciklusa rada sprječavaju skokove pritiska
- Dodaj povratnu informaciju: Senzori položaja omogućavaju upravljanje zatvorenom petljom
Najbolje prakse za tuning
| Parametar | Početna vrijednost | Vodič za podešavanje |
|---|---|---|
| Učestalost | 50 Hz | Povećajte ako je kretanje trzavo; smanjite ako se ventil pregreje |
| Minimalni radni ciklus | 25% | Najmanja vrijednost koja pokreće pokret |
| Maksimalni radni ciklus | 80% | Najveća vrijednost prije opadajućih prinosa |
| Vrijeme za rampu | 0,5 sekundi | Podesite na osnovu inercije opterećenja |
Koje aplikacije najviše imaju koristi od pneumatskih sistema kontrolisanih PWM-om?
Određene industrijske primjene bilježe dramatična poboljšanja uz PWM tehnologiju.
PWM kontrola se ističe u primjenama koje zahtijevaju promjenjivu brzinu, meko zaustavljanje, energetsku efikasnost ili precizno pozicioniranje: pakirna oprema, sistemi za rukovanje materijalima, automatizacija sklapanja, oprema za preradu hrane i operacije pick-and-place. Svaka primjena koja trenutno koristi skupe proporcionalne ventile ili se bori s troškovima energije trebala bi razmotriti PWM kao isplativu alternativu.
Primjene specifične za industriju
Pakovanje i označavanjePromjenjive veličine proizvoda zahtijevaju prilagodljive brzine cilindara. PWM omogućava podešavanje u stvarnom vremenu bez mehaničkih promjena.
Montaža elektronikeOsjetljive komponente zahtijevaju pažljivo rukovanje. PWM osigurava nježno približavanje i povlačenje koje sprječava oštećenje.
Rukovanje materijalima: Transportni trakovi i sistemi za sortiranje imaju koristi od usklađivanja brzine i sinkronizovane kontrole pokreta.
Razmatranja ROI-ja
Prilikom procjene implementacije PWM-a, uzmite u obzir:
- Ušteda energijeIzračunajte troškove komprimiranog zraka na $0,25–0,50 po 1.000 kubnih stopa
- Izbjegli troškovi proporcionalnog ventilaPWM sistemi koštaju 60-70% manje od proporcionalnih rješenja
- Smanjeno vrijeme zastoja: Gladji rad produžuje vijek trajanja brtve cilindra za 40-50%
- Poboljšan kvalitetDosljedan pokret smanjuje nedostatke proizvoda.
U Bepto-u pomažemo kupcima da izračunaju svoj specifični ROI. Većina objekata ostvaruje razdoblje povrata ulaganja kraće od 12 mjeseci, uz kontinuirane godišnje uštede od $5.000 do $50.000, ovisno o veličini sustava.
Zaključak
PWM kontrola pretvara standardne digitalne pneumatske komponente u precizne, energetski učinkovite sustave koji konkuriraju skupoj proporcionalnoj tehnologiji za djelić cijene—donoseći mjerljive uštede, poboljšane performanse i konkurentske prednosti proizvođačima širom svijeta.
Često postavljana pitanja o PWM upravljanju za pneumatske sisteme
P: Mogu li koristiti PWM kontrolu sa svojim postojećim pneumatskim cilindarima i ventilima?
Većina standardnih solenoidnih ventila i cilindara radi s PWM-om ako je ventil projektovan za rad u visokocikličkim uslovima (obično više od 10 miliona ciklusa). Provjerite specifikacije vašeg ventila za ograničenja frekvencije prebacivanja; ventili dizajnirani za jednostavnu on-off kontrolu mogu se pregrijati ili prerano otkazati pri kontinuiranom PWM radu. Preporučujemo testiranje na jednom krugu prije potpune implementacije.
P: Koja PWM frekvencija bi trebala biti korištena za upravljanje pneumatskim cilindrom?
Počnite s 50–100 Hz za većinu primjena; ovaj raspon osigurava glatko kretanje bez prekomjernog trošenja ventila. Niže frekvencije (20–50 Hz) odgovaraju velikim cilindarima s visokom inercijom, dok manji, brže reagirajući cilindri mogu imati koristi od 100–200 Hz. Ako primijetite trzavo kretanje ili oscilacije tlaka, povećajte frekvenciju; ako se ventili pregrijavaju, smanjite je.
P: Da li PWM kontrola smanjuje izlaznu silu cilindra?
Ne, PWM ne smanjuje maksimalnu silu—on kontrolira brzinu moduliranjem prosječnog protoka zraka. Pri ciklusu rada 100% (potpuno uključen), cilindar razvija punu nazivnu silu na osnovu pritiska dovoda i poprečnog presjeka. Niži ciklusi rada smanjuju brzinu, ali zadržavaju mogućnost razvijanja sile nakon što cilindar dostigne radni pritisak.
P: Koliko mogu realno uštedjeti na troškovima komprimiranog zraka pomoću PWM-a?
Tipične uštede kreću se od 30–40% u odnosu na tradicionalnu kontrolu brzine ventilom za propusnost, iako stvarni rezultati ovise o vašoj primjeni. Sustavi koji su prethodno koristili kontinuirano ispušteno ili odvođenje zraka bilježe najveće uštede. Dokumentirali smo slučajeve u kojima su pogoni smanjili vrijeme rada kompresora za 25%, što se prevodi u $10.000+ godišnje uštede električne energije.
P: Je li PWM kontrola teška za programiranje u PLC-u?
Moderni PLC-ovi čine PWM programiranje jednostavnim koristeći ugrađene blokove funkcija—većina implementacija zahtijeva samo 10–20 redova ljestvičaste logike ili strukturiranog teksta. Definirat ćete frekvenciju, omjer dužine pulsa i parametre nagiba; PLC se brine o stvarnom generiranju impulsa. Čak i stariji PLC-ovi bez namjenskih PWM funkcija mogu generirati adekvatne upravljačke signale koristeći instrukcije tajmera visoke brzine.
-
