Imate li problema s balansiranjem brzine i sile u vašim pneumatskim aplikacijama? ⚡ Mnogi inženjeri suočavaju se s kritičnim kompromisom između rada na velikoj brzini i maksimalnog izlaza sile, što često rezultira prevelikim sistemima koji troše energiju ili nedovoljno velikim komponentama koje ne mogu zadovoljiti zahtjeve performansi.
Odabir veličine ventila za pneumatske sisteme zahtijeva usklađivanje protočnog kapaciteta za brzinu s mogućnošću stvaranja pritiska za silu, pri čemu protok određuje brzinu izvršnog organa, dok sistemski pritisak određuje raspoloživu silu prema F = P × A.
Prošli mjesec sam radio s Marcusom, projektnim inženjerom iz pogona za pakovanje u Teksasu, čija je nova proizvodna linija zahtijevala i kratke cikluse i dovoljnu silu stezanja. Njegov početni izbor ventila je davao prednost brzini, ali nije mogao generirati dovoljno sile, što je uzrokovalo probleme s kvalitetom proizvoda i ugrozilo veliki ugovor.
Sadržaj
- Kako brzina protoka utječe na brzinu pneumatskog aktuatora?
- Koji zahtjevi za pritisak određuju maksimalnu izlaznu silu?
- Zašto cilindri bez klipa zahtijevaju različita razmatranja protoka i pritiska?
- Kako možete optimizirati odabir ventila i za brzinu i za silu?
Kako brzina protoka utječe na brzinu pneumatskog aktuatora?
Razumijevanje odnosa između protočnog kapaciteta ventila i brzine aktuatora je ključno za postizanje željenih vremena ciklusa u pneumatskim sistemima.
Brzina aktuatora je direktno proporcionalna protoku ventila, pri čemu udvostručenje protočnog kapaciteta obično povećava brzinu za 80–90%, dok nedovoljan protok stvara uska grla u brzini bez obzira na nivoe sistemačkog pritiska.
Osnove brzine protoka
Osnovni odnos koji upravlja brzinom aktuatora slijedi jednadžba kontinuiteta1:
Brzina = protok / površina klipa
Analiza utjecaja na kapacitet protoka
| Raspoloživa protočna zapremina (SCFM) | Brzina provrta 2″ (inča/sek) | Brzina provrta 4″ (inča/sek) | Uticaj na performanse |
|---|---|---|---|
| 10 SCFM | 15 in/sek | 4 in/sek | Vrlo spora operacija |
| 25 SCFM | 38 in/sek | 10 in/sek | Umjerena brzina |
| 50 SCFM | 75 in/sek | 19 in/sek | Rad velikom brzinom |
| 100 SCFM | 150 in/sek | 38 in/sek | Maksimalne performanse |
Razmatranja dinamičkog protoka
Zahtjevi protoka u stvarnom svijetu premašuju teorijske proračune zbog:
- Gubici ubrzanja tokom pokretanja
- Učinci pada pritiska u snabdjevačkim linijama
- Karakteristike odziva ventila pri različitim opterećenjima
Praktične smjernice za odabir veličine
Za optimalne performanse brzine preporučujem dimenzioniranje ventila na 150–200 % izračunatih teorijskih zahtjeva protoka. Ova sigurnosna marža osigurava dosljedne performanse pri različitim radnim uslovima i starenju komponenti.
Koji zahtjevi za pritisak određuju maksimalnu izlaznu silu?
Pritisak sistema direktno kontroliše maksimalnu silu dostupnu od pneumatskih aktuatora, što čini odabir pritiska ključnim za primjene koje zahtijevaju specifične izlazne sile.

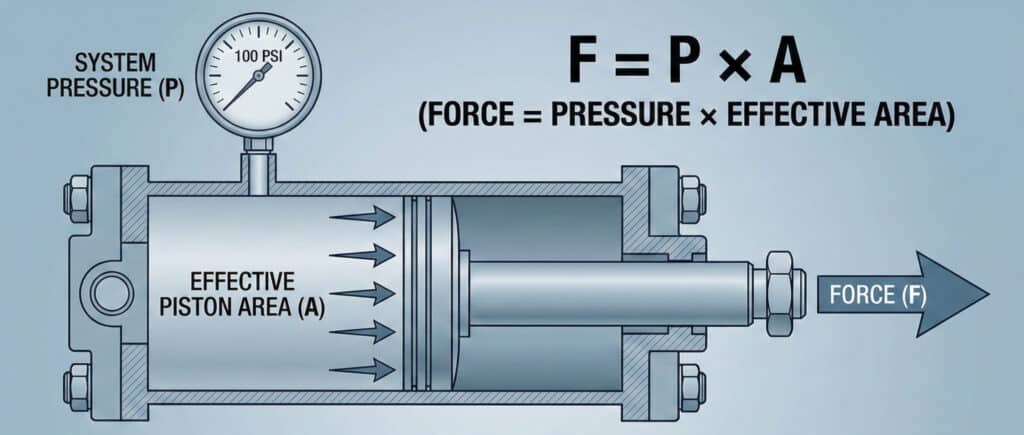

Maksimalna sila aktuatora jednaka je sistemskom pritisku pomnoženom sa efektivnom površinom klipa (F = P × A2), gdje svako povećanje pritiska od 10 PSI pruža proporcionalno pojačanje sile bez obzira na protočni kapacitet ventila.
Osnove izračuna sile
Osnovna jednačina sile za pneumatske aktuatore:
Sila (lbs) = Pritisak (PSI) × Efektivna površina (sq in)
Upoređivanje pritiska i sile
| Sistemski pritisak | 2″ Bore Force | 4″ Bore Force | 6″ Bore Force |
|---|---|---|---|
| 60 PSI | 188 funti | 754 funte | 1,696 funti |
| 80 PSI | 114 kg | 1.005 funti | 2.262 funte |
| 100 PSI | 142 kg | 1.257 funti | 2.827 funti |
| 120 PSI | 377 funti | 1.508 funti | 3.393 funte |
Odabir pritiska specifičnog za primjenu
Različite primjene zahtijevaju različite nivoe pritiska:
Primjene za lakše zadatke (20-60 PSI)
- Rukovanje materijalima i pozicioniranje
- Pakovanje i operacije sortiranja
- Sklapanje i zadaci pick-and-place
Primjene za srednju namjenu (60-100 PSI)
- Stezanje i držanje radnog komada
- Presovanje i oblikovne operacije
- Traka pogonski sistemi
Primjene za teške uslove rada (100-150 PSI)
- Oblikovanje metala i pečatiranje
- Teški poslovi i pozicioniranje
- Visoke sile sklopovne operacije
Sjećam se da sam radio s Jennifer, menadžericom proizvodnje u jednoj oregonskoj tvornici namještaja, kojoj je bila potrebna precizna sila stezanja za procese laminiranja. Optimizacijom tlaka u sistemu na 90 PSI i odabirom odgovarajućih Bepto cilindara bez klipa postigli smo dosljednu silu stezanja od 1.200 funti uz održavanje vremena ciklusa od 15 sekundi.
Zašto cilindri bez klipa zahtijevaju različita razmatranja protoka i pritiska?
Cilindar bez klipa3 Dizajni imaju jedinstvene karakteristike protoka i pritiska koje zahtijevaju modificirane pristupe dimenzioniranju u poređenju sa standardnim cilindarima sa šipkom.
Cilindri bez klipa obično zahtijevaju 20–30 puta veće protoke za jednake brzine zbog složenosti unutrašnjeg zaptivanja, a istovremeno nude superiornu efikasnost prijenosa sile s iskorištenjem tlaka od 95–98% naspram 85–90% kod cilindara s klipom.
Jedinstvene karakteristike dizajna
Cilindri bez cijevi pokazuju karakteristične performanse:
Zahtjevi za protok
- Unutrašnji vodiljni sistemi stvoriti dodatna ograničenja protoka
- Dvostrano brtvljenje Povećava pad pritiska preko brtvi
- Složeni putevi protoka Zahtijevati veće marže protoka
Prednosti pritiska u pogledu efikasnosti
| Tip cilindra | Učinkovitost pritiska | Prijenos sile | Mogućnost brzine |
|---|---|---|---|
| Standardna šipka | 85-90% | Dobro | Standardno |
| Bezštapni magnetni | 95-98% | Odlično | Visoko |
| Kabelski cilindar | 92-95% | Veoma dobro | Veoma visoko |
Modifikacije dimenzija za bezšipne sisteme
Prilikom odabira veličine ventila za primjene cilindara bez klipa:
- Povećajte protočni kapacitet po 25-35% proračuni preko šipkastog cilindra
- Održavajte standardni pritisak Zahtjevi za proračune sila
- Uzmite u obzir unutrašnje trenje. utjecaji na ukupnu efikasnost sistema
Prednosti Bepto Rodless
Naše zamjenske bezklipne cilindar Bepto imaju optimizirane unutrašnje putanje protoka koje smanjuju tipičnu kaznu protoka na samo 15–20%, pružajući bolje performanse brzine od većine OEM alternativa, uz zadržavanje vrhunskih karakteristika sile.
Kako možete optimizirati odabir ventila i za brzinu i za silu?
Postizanje optimalne ravnoteže između brzine i sile zahtijeva sistematski odabir ventila uz istovremeno uzimanje u obzir kapaciteta protoka i mogućnosti pritiska.
Optimalni izbor ventila podrazumijeva odabir komponenti s adekvatnim protočnim kapacitetom za željene brzine, uz osiguranje da sistemski pritisak zadovoljava zahtjeve za silu, što često zahtijeva veće ventile ili konfiguracije s dvostrukim ventilima za zahtjevne primjene.
Integrirana strategija odabira
Korak 1: Definirajte zahtjeve za performanse
- Ciljano vrijeme ciklusa i zahtjevi za brzinu
- Minimalna sila Specifikacije izlaza
- Radni pritisak ograničenja
Korak 2: Izračunajte potrebe za protokom i pritiskom
| Parametar | Metoda izračuna | Faktor sigurnosti |
|---|---|---|
| Brzina protoka | (Površina cilindra × brzina × 60) / 231 | 1,5-2,0x |
| Pritisak | Potrebna sila / Površina bušenja | 1,2-1,3x |
| Veličina ventila | Zahtjev za protok / Ventil CV4 | 1,3-1,5x |
Napredne tehnike optimizacije
Dual-Ventilni sistemi
Za primjene koje zahtijevaju i visoku brzinu i veliku silu:
- Brzinska ventil: Veliki protok, umjeren pritisak
- Regulator pritiska: Visoka sposobnost pritiska, umjeren protok
- Sekvencijalni rad: Brzina za pozicioniranje, snaga za rad
Kontrola varijabilnog pritiska
- Regulatori pritiska za modulaciju sile
- Regulatori protoka za podešavanje brzine
- Proporcionalni ventili za dinamičku kontrolu
Isplativa rješenja
Naš Bepto inženjerski tim specijaliziran je za optimizaciju izbora ventila kako bi se postigle maksimalne performanse uz minimalne troškove. Često preporučujemo naše zamjenske ventile visokog protoka koji pružaju 30–40% bolje karakteristike protoka od OEM dijelova, a istovremeno zadržavaju punu ocjenu pritiska.
Zaključak
Uspješno određivanje veličine ventila zahtijeva usklađivanje protočnog kapaciteta za brzinu s tlakovnom sposobnošću za silu, optimizirajući oba parametra kako bi se efikasno zadovoljili specifični zahtjevi primjene.
Često postavljana pitanja o dimenzioniranju ventila za protok naspram pritiska
P: Mogu li koristiti veći ventil kako bih dobio i veću brzinu i snagu?
Veći ventili omogućavaju veći protok za povećanu brzinu, ali snaga ovisi isključivo o sistemskom pritisku i poprečnom presjeku cilindra. Potrebna vam je odgovarajuća protočna sposobnost I dovoljan pritisak za optimalne performanse.
P: Zašto se moji cilindri pomiču sporo uprkos visokom sistemskom pritisku?
Visoki pritisak osigurava snagu, ali ne garantuje brzinu. Sporo kretanje obično ukazuje na nedovoljan protočni kapacitet ventila u odnosu na zahtjeve zapremine cilindra, što zahtijeva veće ili dodatne ventile.
P: Da li zamjenski ventili Bepto nude bolje karakteristike protoka od OEM dijelova?
Da, naši Bepto ventili obično omogućavaju protoke 25–351 TP3T veće od ekvivalentnih OEM ventila, uz održavanje punih pritisnih ocjena, što omogućava bolje performanse brzine bez žrtvovanja snage.
P: Kako izračunati minimalnu veličinu ventila za moju primjenu?
Izračunajte potrebnu brzinu protoka koristeći: SCFM = (površina bušenja × brzina × 60) / 231, zatim pomnožite s faktorom sigurnosti od 1,5–2,0 i odaberite ventil s odgovarajućim Cv nazivom.
P: Koja je najčešća greška pri odabiru ventila po pitanju brzine i sile?
Fokusirajući se samo na pritisak za zahtjeve snage, a zanemarujući protočni kapacitet za potrebe brzine. Oba parametra moraju se istovremeno optimizirati za uspješno funkcionisanje sistema.
-
Pregledajte osnovni fizički princip koji upravlja odnosom između protoka tekućine i brzine klipa. ↩
-
Razumjeti kako ispravno izračunati efektivnu površinu (A) za određivanje sile u pneumatskim cilindarima. ↩
-
Istražite jedinstveni unutrašnji dizajn i zaptivne mehanizme koji utiču na zahtjeve za protok u cilindarima bez klipa. ↩
-
Naučite ključne inženjerske standarde koji se koriste za mjerenje i specifikaciju kapaciteta pneumatskog protoka. ↩
