Doživljavate li neočekivane kvarove ventila i sporo vrijeme odziva u vašim pneumatskim sistemima? Povratni pritisak1 Problemi muče bezbrojne industrijske operacije, uzrokujući skupe zastoje i nepredvidljivo ponašanje opreme koje može zaustaviti cijele proizvodne linije bez upozorenja.
Povratni pritisak značajno utječe ventil kojim upravlja pilot2 na performanse smanjenjem efektivnog pilot-pritiska, povećanjem vremena preklopanja i potencijalnim oštećenjem ventila kada povratni pritisak premaši 80% nazivnog pritiska napajanja u većini pneumatskih primjena.
Tek prošle sedmice primio sam poziv od Davida, nadzornika održavanja u automobilskoj fabrici u Michiganu, čija je proizvodna linija imala povremene kvarove ventila. Nakon istrage otkrili smo da prekomjerni povratni pritisak sprječava ispravno prebacivanje njegovih pilot ventila, što je njegovom pogonu svakodnevno koštalo $30.000 u izgubljenoj produktivnosti.
Sadržaj
- Kako nazadni pritisak utiče na brzinu prebacivanja pilot ventila?
- Koji su kritični pragovi nazadnog pritiska za pouzdan rad?
- Zašto cilindri bez klipa doživljavaju različite efekte povratnog pritiska?
- Kako možete minimizirati utjecaj nazadnog pritiska na rad ventila?

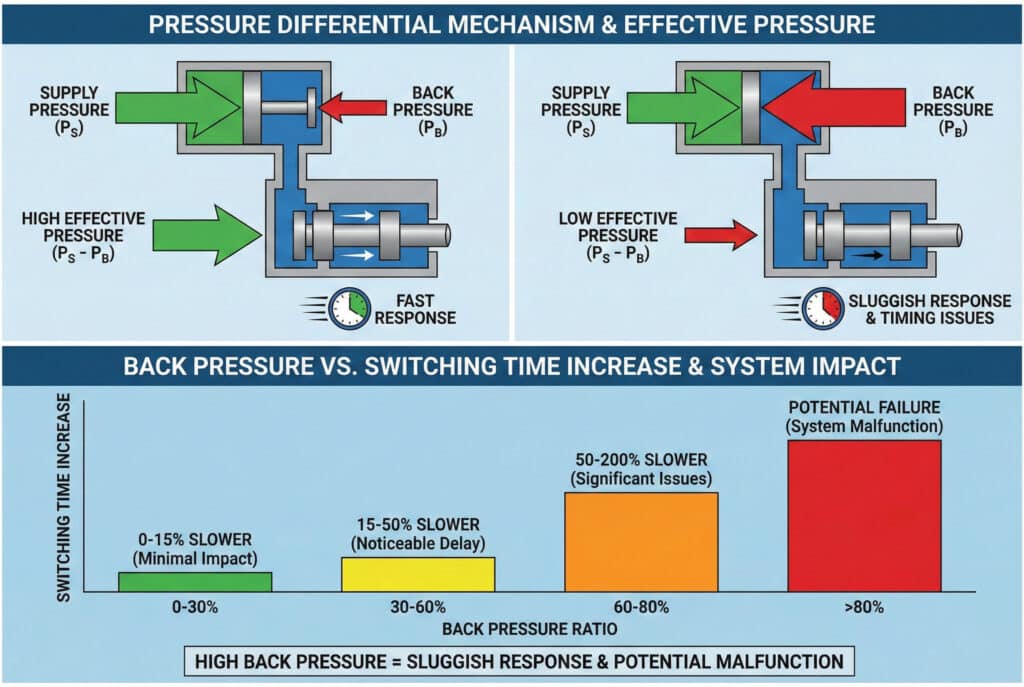

Kako nazadni pritisak utiče na brzinu prebacivanja pilot ventila?
Razumijevanje odnosa između nazadnog pritiska i vremena odziva ventila je ključno za održavanje optimalnih performansi sistema.
Povratni pritisak direktno smanjuje efikasnost pilotni diferencijalni pritisak3, povećavajući vrijeme prebacivanja ventila za 50-200% kada povratni pritisak premaši 60% pritiska napajanja, što dovodi do sporog odziva sistema i mogućih problema s vremenom.
Analiza diferencijala pritiska
Osnovni princip upravljanja radom pilot ventila oslanja se na diferencijalni pritisak preko pilot klipa. Kada se povratni pritisak poveća, efektivna pogonska sila se smanjuje prema:
Efektivni pritisak = pritisak dovoda – povratni pritisak
Usporedba utjecaja na performanse
| Omjer nazadnog pritiska | Povećanje vremena prebacivanja | Uticaj na sistem |
|---|---|---|
| 0-30% opskrbe | 0-15% sporije | Minimalni utjecaj |
| 30-60% opskrbe | 15-50% sporije | Primjetno kašnjenje |
| 60-80% snabdijevanja | 50-200% sporije | Značajni problemi |
| 80% snabdijevanja | Mogući kvar | Kvar sistema |
Karakteristike dinamičkog odziva
Visoki povratni pritisak stvara nekoliko mehanizama za smanjenje performansi:
- Smanjene sile ubrzanja tokom aktivacije ventila
- Povećano trenje brtve zbog viših diferencijalnih pritisaka
- Učinci ograničenja protoka u izduvnim kanalima
U kompaniji Bepto Pneumatics projektovali smo naše zamjenske pilot ventile s optimiziranim unutrašnjim geometrijama koje omogućavaju brže vrijeme preklopanja čak i pri povišenom povratnom pritisku.

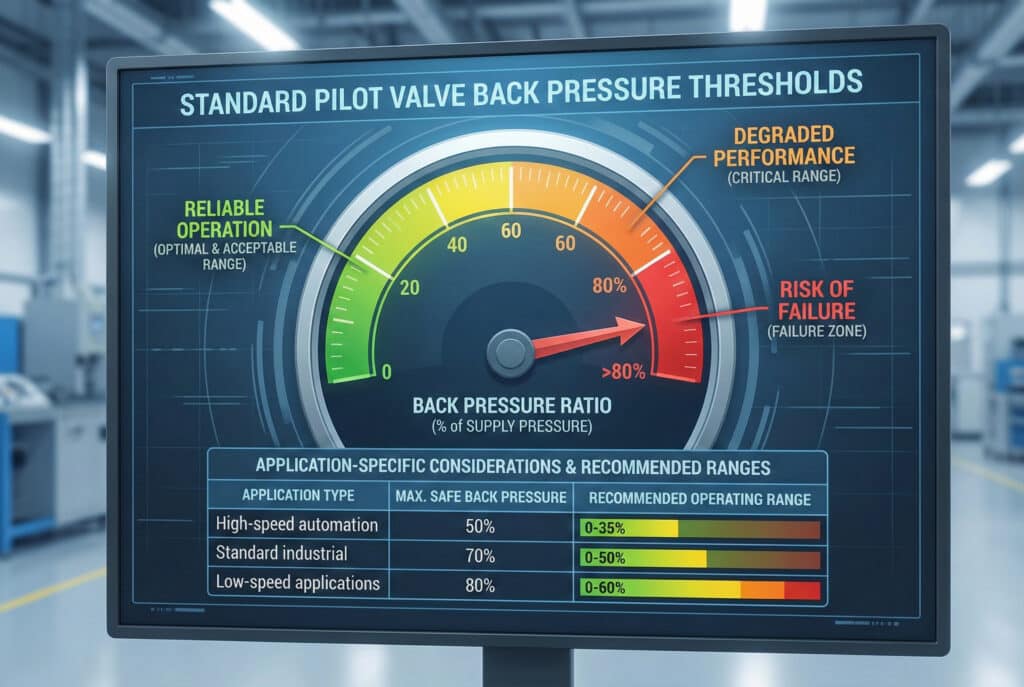

Koji su kritični pragovi nazadnog pritiska za pouzdan rad?
Identifikacija kritičnih granica nazadnog pritiska pomaže u sprečavanju kvarova sistema i osigurava dosljedan rad ventila u različitim radnim uslovima.
Većina ventila kojima upravlja pilot zadržava pouzdan rad pri nazadnom pritisku ispod 60% radnog pritiska, doživljava smanjenu učinkovitost između 60-80% i rizik od kvara pri nazadnom pritisku iznad 80% radnog pritiska.
Industrijski standardni pragovi
Različite vrste ventila pokazuju različitu toleranciju na povratni pritisak:
Standardne pilot ventile
- Optimalni raspon: omjer nazadnog pritiska 0-40%
- Prihvatljiv raspon: omjer nazadnog pritiska 40-60%
- Kritični raspon: omjer nazadnog pritiska 60-80%
- Zona neuspjeha: >80% omjer nazadnog pritiska
Razmatranja specifična za aplikaciju
Kritične primjene zahtijevaju konzervativnije granice nazadnog pritiska:
| Tip prijave | Maksimalni siguran povratni pritisak | Preporučeni radni opseg |
|---|---|---|
| Visokobrzinska automatizacija | 50% opskrbe | 0-35% opskrbe |
| Standardna industrijska | 70% opskrbe | 0-50% opskrbe |
| Primjene male brzine | 80% opskrbe | 0-60% snabdijevanja |
Sjećam se da sam radio sa Sarah, procesnom inženjerkom iz kanadskog pogona za preradu hrane, koja se mučila s neujednačenim vremenovanjem mašine za pakovanje. Njen sistem je radio pri omjeru nazadnog pritiska od 75%, duboko u kritičnoj zoni. Implementacijom naših Bepto rješenja za oslobađanje nazadnog pritiska smanjili smo joj nazadni pritisak na 45% i obnovili pouzdan rad.
Zašto cilindri bez klipa doživljavaju različite efekte povratnog pritiska?
Cilindri bez klipa4 Sistemi pokazuju jedinstvene karakteristike povratnog pritiska zbog svog unutrašnjeg dizajna i brtvenih mehanizama.
Cilindri bez klipa obično su 20–30 puta osjetljiviji na povratni pritisak nego standardni cilindri s klipom, zbog unutrašnjih vodilica i dvosmjernih brtvenih sistema koji stvaraju dodatna ograničenja protoka.
Jedinstveni faktori dizajna
Cilindri bez cijevi predstavljaju specifične izazove u pogledu povratnog pritiska:
Unutrašnji vodiljni sistemi
- Magnetsko spajanje stvara dodatno trenje brtve
- Mehanizmi kabela/trake Uvesti ograničenja protoka
- Unutrašnji vodiči Zahtijeva preciznu ravnotežu pritiska
Kompleksnost zaptivanja
| Tip cilindra | Broj zuba | Osjetljivost na povratni pritisak | Uticaj na performanse |
|---|---|---|---|
| Standardna šipka | 2-3 pečata | Osnova | Standardni odgovor |
| Bezštapni magnetni | 4-6 zuba | +25% osjetljivost | Usporeno prebacivanje |
| Kabelski cilindar | 5-7 zuba | +30% osjetljivost | Najosjetljiviji |
Bepto prednost
Naše zamjenske bezklizne cilindarske jedinice Bepto uključuju napredne dizajne brtvila i optimizirane unutrašnje putove protoka koji smanjuju osjetljivost na povratni pritisak za 15–20% u usporedbi s OEM alternativama, održavajući vrhunske performanse čak i u zahtjevnim primjenama.
Kako možete minimizirati utjecaj nazadnog pritiska na rad ventila?
Implementacija odgovarajućeg dizajna sistema i strategija odabira komponenti može značajno smanjiti efekte povratnog pritiska na rad pilot ventila.
Uticaj povratnog pritiska može se minimizirati pravilnim dimenzioniranjem izduvne cijevi, ventilima za otpuštanje povratnog pritiska, optimiziranim dizajnom cjevovoda i odabirom ventila sa poboljšanim ocjenama tolerancije povratnog pritiska.
Rješenja za dizajn sistema
Optimizacija izduvne linije
- Povećajte promjer izduvne cijevi putem 50-100% preko napojnih vodova
- Minimizirajte dužinu izduvne cijevi i ukloniti nepotrebne spojke
- Koristite cijev glatke dužine. smanjiti ograničenja protoka
Metode oslobađanja od povratnog pritiska
| Rješenje | Efikasnost | Uticaj na troškove | Implementacija |
|---|---|---|---|
| Veće izduvne cijevi | 30-50% redukcija | Nisko | Jednostavna naknadna ugradnja |
| Ventili za povratni pritisak | 50-70% redukcija | Srednje | Umjerene složenosti |
| Izduvni kolektori | 40-60% redukcija | Srednje | Redizajn sistema |
| Brzi ispušni ventili5 | 60-80% redukcija | Nisko | Jednostavno dodavanje |
Kriteriji za odabir komponenti
Prilikom odabira zamjenskih komponenti, uzmite u obzir:
- Poboljšane ocjene nazadnog pritiska za kritične primjene
- Optimizirane unutrašnje putanje protoka za smanjenje ograničenja
- Napredni brtveni materijali za poboljšane performanse
Naš inženjerski tim Bepto pruža sveobuhvatnu analizu nazadnog pritiska i preporuke za optimizaciju sistema kako bi vaši pneumatski sistemi pouzdano radili u svim uslovima.
Zaključak
Razumijevanje i upravljanje efektima povratnog pritiska ključni su za održavanje pouzdanog rada ventila kojim upravlja pilot i sprečavanje skupih kvarova sistema u industrijskim pneumatskim primjenama.
Često postavljana pitanja o utjecaju nazadnog pritiska
P: Koji je najbrži način za dijagnosticiranje problema s povratnim pritiskom u pilot ventilima?
Ugradite manometre na dovodne i povratne cijevi kako biste mjerili stvarne omjere nazadnog pritiska tijekom rada. Nazadni pritisak iznad 60% pritiska dovoda obično ukazuje na probleme u sustavu koji zahtijevaju hitnu pažnju.
P: Može li povratni pritisak uzrokovati trajno oštećenje ventila kojima upravlja pilot?
Da, kontinuirani rad na nazivnom pritisku od 80% može uzrokovati prerano trošenje brtve, oštećenje unutrašnjih komponenti i potpuni kvar ventila. Redovno praćenje i pravilan dizajn sistema sprječavaju skupe zamjene.
P: Da li zamjenski ventili Bepto bolje podnose povratni pritisak od OEM dijelova?
Naši Bepto pilot ventili imaju poboljšane tolerancije nazivne nazadne tlaka 15-25%, veće od većine OEM alternativa, uz optimizirane unutrašnje dizajne koji održavaju performanse u zahtjevnim uvjetima.
P: Koliko često treba pratiti nazadni pritisak u pneumatskim sistemima?
Preporučuje se mjesečno praćenje za kritične primjene, uz trenutne provjere nakon bilo kakvih izmjena sistema, zamjene komponenti ili promjena u performansama koje bi mogle utjecati na karakteristike protoka ispušnih gasova.
P: Koje je najisplativije rješenje za smanjenje nazadnog pritiska u postojećim sistemima?
Ugradnja brzorazvodnih ispušnih ventila u blizini aktuatora obično omogućava smanjenje nazadnog pritiska za 60-80% uz minimalne troškove, pružajući najbolji povrat ulaganja za većinu primjena.
-
