Borba sa ventil kojim upravlja pilot1 Kvarovi i nedosljedno prebacivanje? Mnogi inženjeri se suočavaju s skupim zastojima kada njihovi pneumatski sistemi zakažu zbog neadekvatnih proračuna pilot-pritiska, što dovodi do nepouzdanog rada ventila i kašnjenja u proizvodnji.
Minimalni pilot pritisak za ventile kojima upravlja pilot izračunava se pomoću formule: P_pilot = (P_main × A_main × SF) / A_pilot, gdje je SF sigurnosni faktor (obično 1,2–1,5), osiguravajući pouzdano pokretanje ventila pod svim radnim uslovima.
Tek prošlog mjeseca radio sam s Robertom, inženjerom za održavanje iz pogona za pakovanje u Wisconsinu, koji je imao povremene kvarove ventila koji su njegovoj kompaniji koštali $25.000 dnevno u izgubljenoj proizvodnji. Osnovni uzrok? Nedovoljne proračune pilot-pritiska koje su njegov pneumatski sistem ostavile ranjivim na fluktuacije pritiska.
Sadržaj
- Koji faktori određuju minimalne zahtjeve za pilot-pritisak?
- Kako izračunati pilot-pritisak za različite tipove ventila?
- Zašto proračuni pilotskog pritiska ne uspijevaju u stvarnim primjenama?
- Koje sigurnosne margine treba primijeniti na pilot proračune tlaka?
Koji faktori određuju minimalne zahtjeve za pilot-pritisak?
Razumijevanje ključnih varijabli koje utječu na zahtjeve za pilot-pritisak je ključno za pouzdan rad ventila.
Minimalni pilotski pritisak ovisi o pritisku glavnog ventila, omjerima površina klipa, silama opruga, koeficijentima trenja i uvjetima okoline, pri čemu svaki faktor doprinosi ukupnoj ravnoteži sila potrebnoj za aktivaciju ventila.

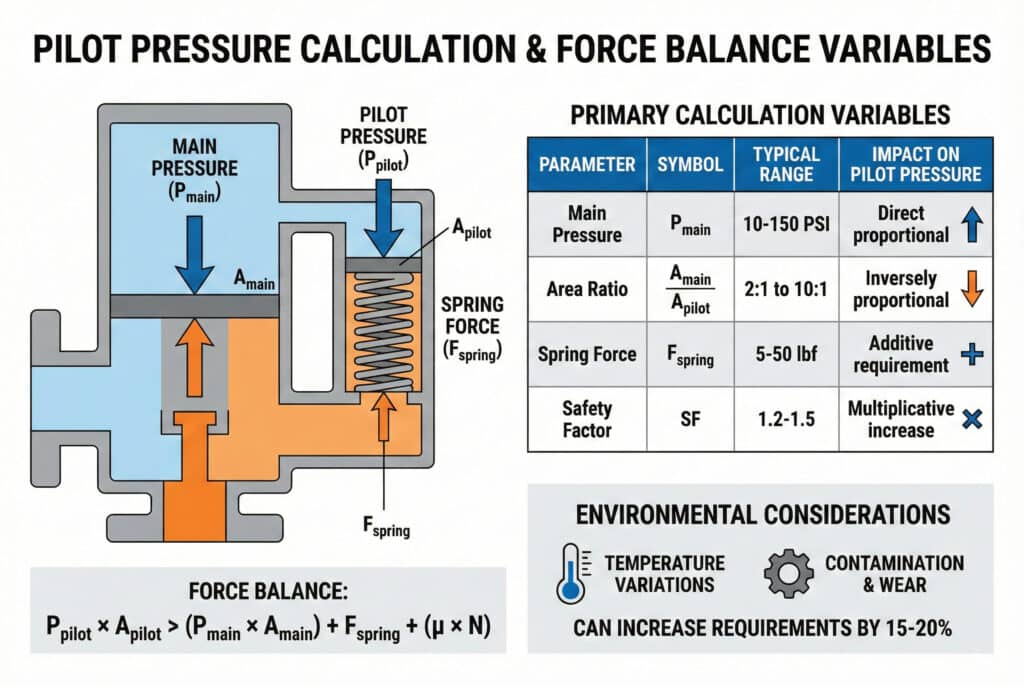

Osnovne varijable za izračun
Osnovna jednačina za izračun pilotskog pritiska uključuje nekoliko ključnih parametara:
| Parametar | Simbol | Tipičan raspon | Uticaj na pilotski pritisak |
|---|---|---|---|
| Glavni pritisak | Glavni | 10-150 PSI | Izravno proporcionalno |
| Omjer površina | Glavni / Pilot | 2:1 do 10:1 | Obrnuto proporcionalno |
| Proljetna sila | F_prljavo | 5-50 lbf | Dodatni zahtjev |
| Faktor sigurnosti | SF | 1.2-1.5 | Množiteljski porast |
Analiza ravnoteže sila
Pilot ventil mora prevazići nekoliko suprotnih sila:
- Glavna sila pritiska: P_main × A_main
- Proljetna sila povrata: F_spring (konstanta)
- Sile trenja: μ × N (varijabla s habanjem)
- Dinamičke sile: Padovi pritiska izazvani protokom
Ekološki aspekti
Varijacije temperature utiču na trenje brtve i konstante opruge, dok kontaminacija može povećati radne sile. U Bepto Pneumaticsu smo primijetili da se zahtjevi za pilot-pritisak povećavaju za 15–20% u zahtjevnim industrijskim okruženjima. ️
Kako izračunati pilot-pritisak za različite tipove ventila?
Različite konfiguracije ventila kojima upravlja pilot zahtijevaju specifične pristupe izračunu za precizno određivanje pritiska.
Metode izračuna se razlikuju ovisno o vrsti ventila: ventili s direktnim djelovanjem2 koriste jednostavne omjere površina, dok unutrašnje upravljani ventili zahtijevaju dodatna razmatranja zbog utjecaja diferencijalnog pritiska i koeficijenata protoka.
Pilot ventili s direktnim djelovanjem
Za konfiguracije s direktnim djelovanjem:
P_pilot = [(P_main × A_main) + F_spring + F_friction] / A_pilot × SF
Ventili s unutrašnjim upravljanjem
Unutrašnji pilot sistemi zahtijevaju analizu diferencijalnog pritiska:
P_pilot = P_main + ΔP_flow + (F_spring / A_pilot) × SF
Gdje ΔP protok objašnjava pad pritiska kroz unutrašnje prolaze.
Primjene cilindara bez klipa
Prilikom izračunavanja pilot-pritiska za Primjene cilindara bez klipa3 Kod kontrolnih ventila uzmite u obzir jedinstvene karakteristike opterećenja. Naši Bepto cilindri bez klipa obično zahtijevaju 20-30% manje pilot-pritiska nego tradicionalni cilindri s klipom zahvaljujući optimiziranoj unutrašnjoj geometriji.
Zašto proračuni pilotskog pritiska ne uspijevaju u stvarnim primjenama?
Teorijski proračuni često ne zadovoljavaju zahtjeve performansi u stvarnom svijetu zbog zanemarenih faktora i promjenjivih uvjeta.
Uobičajeni propusti u izračunima nastaju zbog zanemarivanja dinamičkih efekata, habanja brtvi, temperaturnih varijacija, nakupljanja kontaminacije i neadekvatnih sigurnosnih margina, što dovodi do povremenog rada ventila i nepouzdanosti sistema.
Dinamički efekti
Statički proračuni propuštaju važne dinamičke pojave:
- Sile ubrzanja protoka
- Odrazi valova pritiska
- Prijelazni procesi pri prebacivanju ventila
Faktori starenja i habanja
Degradacija sistema povećava zahtjeve za pritisak pilota tokom vremena:
| Faktor habanja | Porast pritiska | Tipičan vremenski okvir |
|---|---|---|
| Trljanje brtve | 10-25% | 2-3 godine |
| Proljetni umor | 5-15% | 3-5 godina |
| Zagađenje | 15-30% | 6-12 mjeseci |
Sjećam se da sam radio s Lisom, upraviteljicom pogona u automobilskoj fabrici u Teksasu, čiji su pilot ventili savršeno radili tokom puštanja u rad, ali su otkazali u roku od šest mjeseci. Nakon istrage otkrili smo da je neadekvatna filtracija povećala sile trenja za 40%, čime su premašene izvorne proračune pilot tlaka.
Koje sigurnosne margine treba primijeniti na pilot proračune tlaka?
Odgovarajući sigurnosni faktori osiguravaju pouzdan rad ventila tokom cijelog vijeka trajanja sistema pod promjenjivim uslovima.
Sigurnosni faktori od 1,2 do 1,5 se obično primjenjuju na izračunati minimalni pilotski pritisak, dok se za kritične primjene, zahtjevne uslove okoline ili sisteme s lošim rasporedom održavanja preporučuju viši faktori (1,5–2,0).
Sigurnosni faktori specifični za primjenu
Različite primjene zahtijevaju različite sigurnosne marže:
- Standardna industrijska: SF = 1.2-1.3
- Kritični procesi: SF = 1.4-1.6
- Surovi uvjeti: SF = 1.5-2.0
- Loše održavanje: SF = 1.6-2.0
Ekonomska optimizacija
Iako viši faktori sigurnosti poboljšavaju pouzdanost, oni također povećavaju potrošnju energije i troškove komponenti. Naš Bepto inženjerski tim pomaže kupcima pronaći optimalnu ravnotežu između pouzdanosti i efikasnosti.
Zaključak
Precizni proračuni pilot-pritiska zahtijevaju sveobuhvatnu analizu svih sistemskih varijabli, odgovarajuće sigurnosne faktore i uzimanje u obzir stvarnih radnih uslova kako bi se osigurala pouzdana performansa pneumatskih ventila.
Često postavljana pitanja o proračunima pilotskog pritiska
P: Koja je najčešća greška u proračunima pilotskog pritiska?
Ignorisanje dinamičkih efekata i korištenje samo statičkih jednačina ravnoteže sila obično dovodi do 20-30% podcjenjivanja potrebnog pilotskog pritiska. Uvijek uključite faktore sigurnosti i uzmite u obzir starenje sistema.
P: Koliko često treba provjeravati proračune pilotskog pritiska?
Preporučuje se godišnja verifikacija za kritične sisteme, uz trenutnu ponovnu proračunu nakon bilo kakvih modifikacija sistema, zamjene komponenti ili problema s performansama.
P: Može li tlak u pilotu biti previsok?
Da, prekomjeran pritisak pilota može uzrokovati brzo trošenje ventila, povećanu potrošnju energije i moguće oštećenje brtve. Optimalni pritisak je 10–20% iznad izračunatih minimalnih zahtjeva.
P: Da li zamjenski ventili Bepto koriste iste proračune pilot-pritiska?
Naši Bepto ventili su dizajnirani za direktnu OEM zamjenu s identičnim ili poboljšanim karakteristikama pilotnog pritiska, često zahtijevajući 10-15% manje pilotnog pritiska zbog optimiziranog unutrašnjeg dizajna.
P: Koji alati pomažu u provjeri proračuna tlaka pilota?
Pritisni pretvarači, protokomjeri i osciloskopi mogu potvrditi izračunate vrijednosti u odnosu na stvarne performanse sistema, osiguravajući pouzdan rad u svim uslovima.
-
