Mehanika nepokretnog cilindra: šesterokutna šipka naspram dvostruke šipke otpor na moment

Uvod

Problem: Vaš automatizirani hvatac se tokom izduživanja nepredvidivo okreće, ispuštajući skupe komponente i zaustavljajući proizvodnju. Agitacija: Standardni jednocilindrični cilindri nude nulti rotacijski otpor, pretvarajući vaš precizni sistem pozicioniranja u nepouzdanu obavezu koja košta hiljade u oštećenim dijelovima i zastoju u radu. Rješenje: Dizajni cilindara koji se ne rotiraju—konkretno šesterokutne šipke i konfiguracije dvostrukih šipki—osiguravaju otpor momentu potreban za primjene u kojima je rotacijska stabilnost neprepustiva.

Evo direktnog odgovora: cilindri sa šesterokutnim šipkama pružaju otpor momentu zatezanja kroz geometrijsko zaključavanje (obično 5–15 Nm za promjere od 32–63 mm), dok cilindri sa dvostrukim šipkama koriste dvije paralelne šipke koje stvaraju polužni moment (isporučujući 20–80 Nm za slične veličine). Dizajni sa dvostrukim kliznim cijevima pružaju 3-5 puta veću otpornost na moment, ali zahtijevaju 40-60% više prostora za montažu, dok šesterokutne šipke pružaju kompaktnu zaštitu od rotacije uz manju otpornost, pogodnu za lakše primjene.

Tek prošlog kvartala radio sam s Jennifer, inženjerkom za automatizaciju u pogonu za proizvodnju solarnih panela u Arizoni. Njen sistem je koristio standardne cilindarce s okruglim šipkama za pozicioniranje osjetljivih fotonaponskih ćelija za lasersko rezanje. Problem? Čak i blago rotacijsko pomicanje—samo 2–3 stepena—moglo je poremetiti poravnanje ćelija, što je rezultiralo stopom otpada od 12%. Kada smo analizirali sile, utvrdili smo da je zbog asimetrične težine alata doživljavala približno 8 Nm rotacijskog momenta. Standardni cilindar jednostavno to nije mogao podnijeti.

Sadržaj

• Zašto pneumatskim cilindarima trebaju protivrotacijske značajke?
• Kako dizajn šesterokutne šipke sprječava rotaciju?
• Šta Twin-Rod cilindre čini superiornim za primjene visokog obrtnog momenta?
• Koji dizajn koji se ne rotira biste trebali odabrati za svoju primjenu?

Zašto pneumatskim cilindarima trebaju protivrotacijske značajke?

Razumijevanje rotacijskih sila u vašoj primjeni je prvi korak ka odabiru pravog rješenja. ⚙️

Pneumatski cilindri doživljavaju okretni moment¹ iz četiri glavna izvora: ekscentrikna opterećenja² (necentrirani alati ili stezaljke), asimetrično trenje tokom izduženja/uvlačenja, vanjske sile od vođenih radnih komada i neusklađenost montaže. Bez elemenata protiv rotacije, čak i 0,5 Nm obrtnog momenta može uzrokovati 5–15 stepeni rotacije tokom hoda od 300 mm, uništavajući preciznost pozicioniranja i uzrokujući sudare alata, oštećenja proizvoda i ubrzano trošenje ležajeva.

Fizika neželjene rotacije

Standardna okrugla šipka ne pruža nikakav unutrašnji otpor rotaciji—u suštini je to klizna površina. Kada se primijeni obrtni moment:

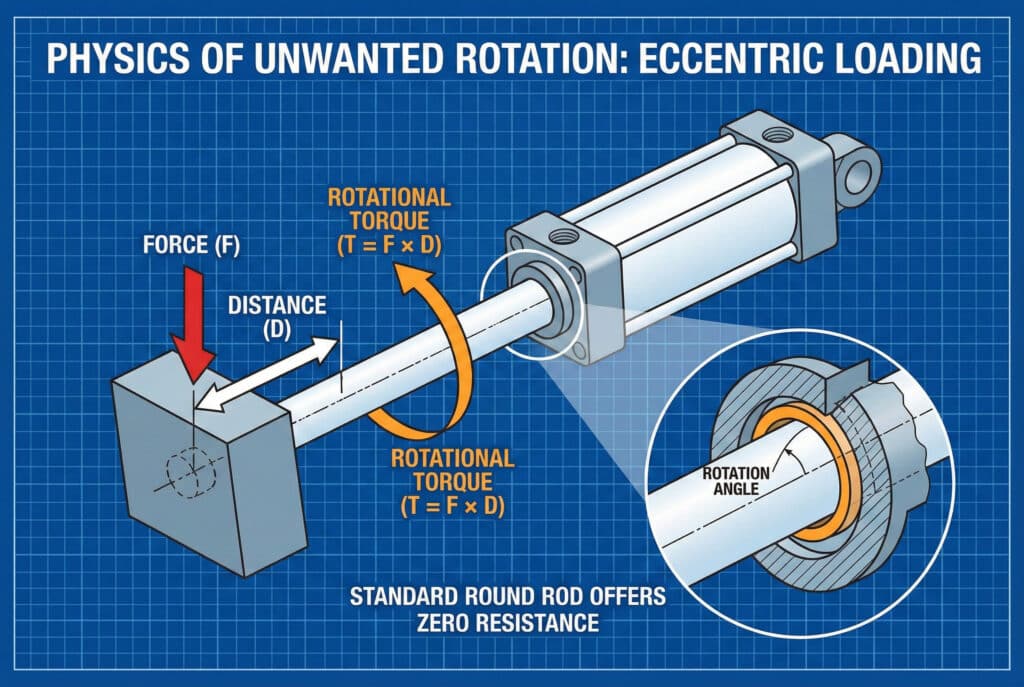

1. Stvaranje trenutka: Svaka sila primijenjena izvan osi štapa stvara rotacijski moment (moment = sila × udaljenost)
2. Zazor ležaja: Tipični ležajevi klipa imaju radijalni zazor od 0,02–0,05 mm, što omogućava trenutno rotiranje.
3. Kumulativni učinak: Male rotacije se gomilaju duž dužine hoda, pojačavajući ugaono pomicanje.

Uobičajene primjene koje zahtijevaju protiv-rotaciju

U kompaniji Bepto Pneumatics najčešće susrećemo zahtjeve za sprječavanje rotacije kod:

• Primjene stezaljki i alata: Asimetrični dizajni vilice stvaraju obrtni moment od 3-20 Nm.
• Vertikalno postavljanje: Gravitacija koja djeluje na van-centrične opterećenja generiše stalnu rotacijsku silu.
• Vođeni linearan pokret: Radni komadi koji klize duž vodilica stvaraju moment uzrokovan trenjem.
• Višekosni sistemi: Koordinirani pokret zahtijeva preciznu kutnu orijentaciju.
• Zavarivanje i pričvršćivanje: Reakcijske sile alata generišu veliki trenutni obrtni moment.

Troškovi kvarova rotacije

Finansijski utjecaj neadekvatnog dizajna protiv rotacije uključuje:

• Oštećenje proizvoda: Neusklađene operacije oštećuju radne komade (stopa otpada Jennifer 12%)
• Sudari alata: Rotirani radni nastavci udaraju u nosače, uzrokujući skupe popravke.
• Ubrzano trošenje: Veze i bočno opterećenje smanjuju vijek trajanja cilindra za 60-80%
• Vrijeme zastoja: Nepredvidivi kvarovi zahtijevaju hitno održavanje i zaustavljanje proizvodnje.

Kako dizajn šesterokutne šipke sprječava rotaciju?

Šesterokutne šipke predstavljaju najkompaktnije i najisplativije rješenje protiv rotacije za primjene od lakih do srednjih.

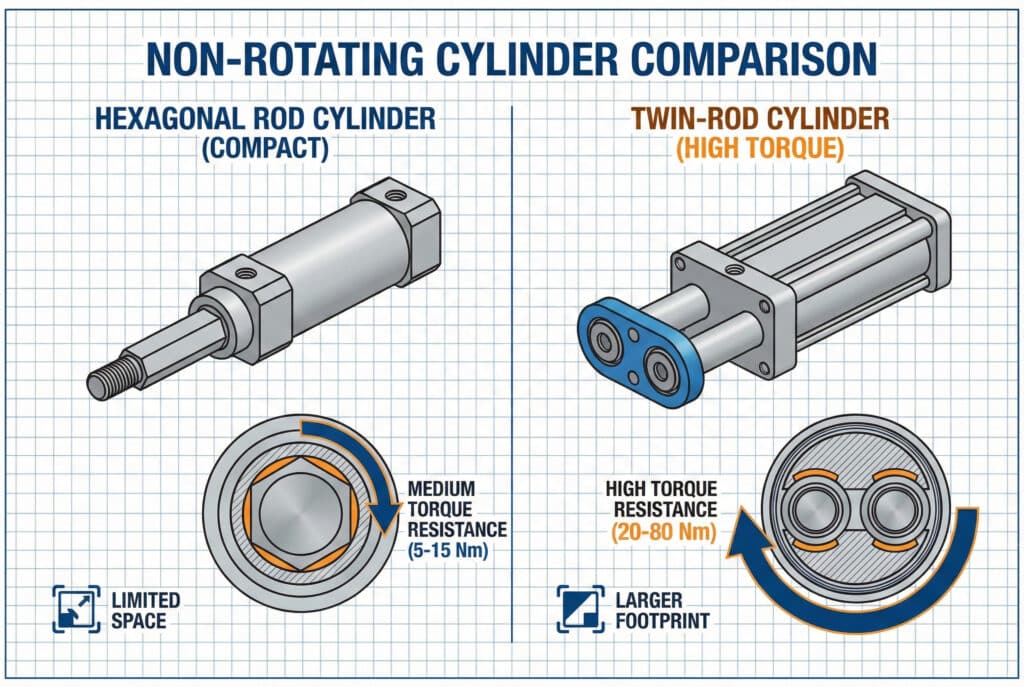

Šesterokutni cilindri sa šipkom koriste profil šipke sa šest strana koji se spaja sa odgovarajućim šesterokutnim ležajem, stvarajući geometrijsko zaključavanje³ koja sprječava rotaciju. Ovaj dizajn pruža otpor momentu od 5–15 Nm za promjere bušenja od 32–63 mm, uz kompaktne dimenzije koje su samo 5–10 mm veće od standardnih cilindara okrugle šipke. Šesterokutna geometrija raspoređuje opterećenje na šest kontaktnih površina, smanjujući koncentraciju naprezanja i omogućavajući standardno montiranje i dužine hoda.

Geometrijski principi

Šesterokutni dizajn djeluje kroz:

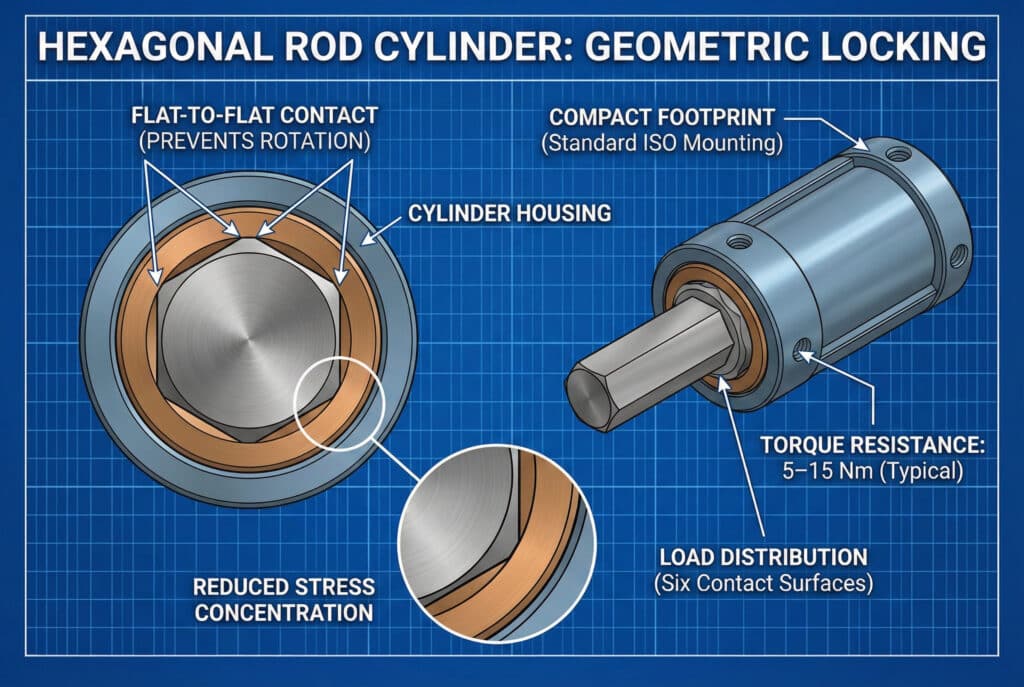

1. Kontakt ravno-do-ravno: Šest ravnih površina sprječavaju rotaciju direktnim mehaničkim ometanjem.
2. Raspodjela opterećenja: Okretni moment se raspoređuje na više kontaktnih tačaka (za razliku od trenja na jednoj tački)
3. Samocentriranje: Simetrična geometrija prirodno centrira šipku tokom rada.

Specifikacije performansi

Prečnik bušenja	Veličina šipke za šesterokut	Otpor obrtnom momentu	Kapacitet bočnog opterećenja	Težina naspram standarda
32mm	12 mm heks	5-8 Nm	150 S	+15%
40mm	16mm heks	8-12 Nm	250 S	+18%
50mm	20mm heks	10-15 Nm	400 S	+20%
63 mm	25mm heksagon	12-18 Nm	600 S	+22%

Prednosti šesterokutnog dizajna

• Kompaktan otisak: Samo neznatno veći od standardnih cilindara
• Isplativo: 20-30% je jeftiniji od alternativa sa dvostrukim šipkama
• Jednostavna montaža: Koristi standardne ISO šablone za montažu
• Dokazana pouzdanost: Jednostavniji dizajn sa manje tačaka habanja

Ograničenja koja treba uzeti u obzir

Međutim, šesterokutne šipke imaju ograničenja:

• Ograničena nosivost obrtnog momenta: Nije pogodno za kontinuirani obrtni moment veći od 15-20 Nm
• Koncentracija nošenja: Visoki obrtni moment ubrzava habanje na heksadnih kutovima
• Složenost ležaja: Zahtijeva precizno obrađene šesterokutne ležajeve
• Ograničenja moždanog udara: Obično ograničen na 500 mm maksimalnog hoda zbog savijanja klipa.

Praktična primjena

Za Jenniferinu primjenu solarnih panela (zahtjev za obrtnim momentom od 8 Nm) početno smo preporučili naš heksagonalni cilindar sa šipkom. Bušnja od 40 mm sa 16 mm heksagonalnom šipkom osigurala je kapacitet od 10 Nm — dovoljno sa sigurnosnom maržom od 25%. Kompaktan dizajn uklopio se u postojeći otisak mašine bez izmjena, a trošak je bio samo 25% veći nego kod njenih originalnih cilindara sa okruglom šipkom.

Šta Twin-Rod cilindre čini superiornim za primjene visokog obrtnog momenta?

Kada zahtjevi za obrtnim momentom premaše mogućnosti šesterokutne šipke, dizajn sa dvostrukom šipkom postaje inženjersko rješenje izbora.

Cilindri s dvostrukom šipkom koriste dvije paralelne okrugle šipke koje se protežu od klipa, stvarajući poluga⁴ koji otpor rotaciji osigurava geometrijskim razmakom, a ne profilom šipke. Ova konfiguracija pruža otpor obrtnog momenta od 20–80 Nm (3–5 puta veći nego kod heksagonalnih dizajna) i vrhunsko podnošenje bočnog opterećenja do 2000 N. Dvostruka arhitektura šipki također osigurava savršenu ravnotežu sila, eliminirajući bočno opterećenje ležaja i produžujući vijek trajanja za 40–60% u zahtjevnim primjenama.

Objašnjen mehanički prednost

Nadmoć dizajna s dvostrukim šipkama proizlazi iz osnovne fizike:

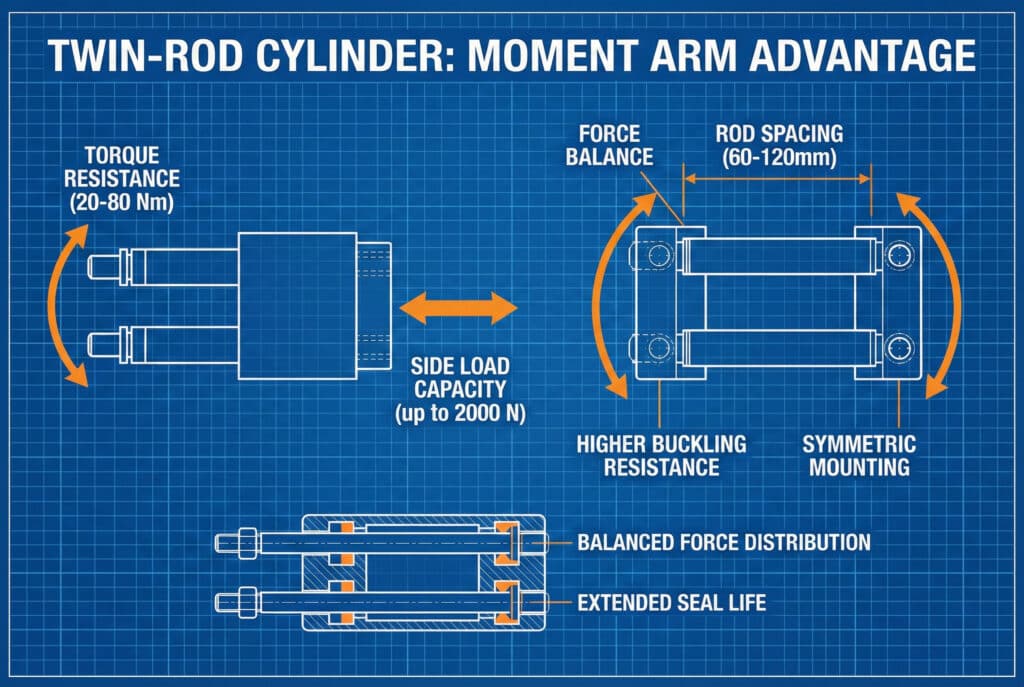

Otpor obrtanju = sila × udaljenost između šipki

Sa šipkama razmaknutim za 60–120 mm (ovisno o promjeru), čak i umjereni trenje u ležaju stvara znatnu silu protiv rotacije. Na primjer:

• Jedna 20 mm šesterokutna šipka: 15 Nm maksimalno
• Dvostruki 16 mm šipovi na razmaku od 80 mm: 45 Nm tipično, 65 Nm vršno

Tabela za usporedbu performansi

Tip cilindra	Prečnik bušenja	Otpor obrtnom momentu	Kapacitet bočnog opterećenja	Širina montaže	Relativni trošak
Standardni okrugli šip	50mm	0 Nm (samo trenje)	200 S	70mm	1.0x
Šesterokutna šipka	50mm	10-15 Nm	400 S	75mm	1,25x
Dvostruki štap	50mm	35-50 Nm	1200 S	140mm	1,6x
Dvostruki štap (težak)	63 mm	60-80 Nm	2000 S	170mm	1,8x

Dodatne prednosti Twin-Rod dizajna

Osim otpora obrtnom momentu, cilindri s dvostrukim klipnjačama nude:

1. Uravnotežena raspodjela sile: Nema utjecaja bočno opterećenje na produženje vijeka trajanja brtve
2. Veći otpor pri savijanju: Dvostruke šipke sprječavaju savijanje stuba⁵ u dugim potezima
3. Simetrično montiranje: Lakša integracija u okvire mašina
4. Predvidljivo ponašanje: Linearno prenošenje sile bez rotacijske pokretljivosti

Inženjerski aspekti

Dizajni s dvostrukim šipkama zaista zahtijevaju pažljivo planiranje:

• Prostorni zahtjevi: Potrebno je 40-60% više širine nego za jednocilindrične cilindre.
• Rastuća složenost: Obje šipke moraju biti pravilno vođene i potporene.
• Poravnanje je kritično: Paralelnost šipke mora biti održavana unutar 0,05 mm tokom hoda.
• Pristojba na trošak: 50-80% skuplji od standardnih cilindara

Kada Twin-Rod postane obavezan

U Bepto Pneumatics preporučujemo dvostruke cilindar-šipke za:

• Okretni moment > 20 Nm: Iza praktičnih granica heksagonalnih šipki
• Teška bočna opterećenja: Primjene sa bočnim silama većim od 500 N
• Dugi potezi: Više od 600 mm gdje savijanje postaje problem
• Visoka preciznost: Kada rotacijska preciznost mora biti manja od 0,5 stepeni
• Surovi uvjeti: Gdje robusni dizajn opravdava višu cijenu

Koji dizajn koji se ne rotira biste trebali odabrati za svoju primjenu?

Odabir između heksagonalnih i dvostrukih dizajna zahtijeva sistematsku analizu vaših specifičnih zahtjeva.

Odaberite šesterokutne cilindar-šipke za zahtjeve za obrtnim momentom ispod 15 Nm, kompaktne prostorije za montažu, primjene osjetljive na troškove i hodove ispod 500 mm. Odaberite dvostruke cilindar-šipke za obrtni moment iznad 20 Nm, bočna opterećenja koja prelaze 500 N, duge hodove preko 600 mm ili primjene koje zahtijevaju maksimalnu krutost i vijek trajanja. Za granične slučajeve (15–20 Nm) uzmite u obzir ciklus rada, sigurnosne faktore i dugoročne troškove održavanja, a ne samo početnu cijenu.

Matrica odluke

Koristite ovaj sistematski pristup za odabir optimalnog dizajna:

Korak 1: Izračunajte maksimalni obrtni moment

$T = F \times d$

Gdje:

• $T$ = Okretni moment (Nm)
• $F$ = Maksimalna sila pomjerena iz središta (N)
• $d$ = Udaljenost od osi štapa do tačke primjene sile (m)

Dodajte sigurnosni faktor 30-50% za dinamička opterećenja i udarce.

Korak 2: Procijenite prostorna ograničenja

Izmjerite raspoloživu širinu za montažu:

• < 100 mm širine: Samo opcija šesterokutne šipke
• 100-150 mm širine: Mogući su svi dizajni
• 150 mm širine: Dvostruki štap se preferira za performanse

Korak 3: Uzmite u obzir ukupne troškove vlasništva

Cjenovni faktor	Šesterokutna šipka	Dvostruki štap	Uticaj
Početna kupovina	Niže (-30%)	Viši (osnovni)	Jednokratni
Instalacija	Jednostavno	Složenije (+15%)	Jednokratni
Učestalost održavanja	Svaka 12-18 mjeseci	Svaka 24-36 mjeseci	Ponavljajući
Rizik zastoja	Umjeren	Nisko	Varijabla
Vijek trajanja	3-5 godina	5-8 godina	Dugoročno

Preporuke specifične za aplikaciju

Lagana montaža i pakovanje (< 8 Nm):

• Preporučeno: Šesterokutna šipka
• Rezonovanje: Adekvatan otpor momentu, kompaktan, isplativ
• Tipičan primjer: Mali stezni elementi, primjene gurajućih mehanizama, lagano alatište

Srednja proizvodnja i rukovanje materijalima (8-20 Nm):

• Preporučeno: Šesterokutna šipka (niži raspon) ili dvostruka šipka (viši raspon)
• Rezonovanje: Prijelazna zona—procijenite ciklus rada i posljedice kvara
• Tipičan primjer: Srednji stezni čeljusti, vertikalno montiranje, vođeni radni komadi

Teška industrijska i visoka preciznost (> 20 Nm):

• Preporučeno: Isključivo Twin rod
• Rezonovanje: Samo dizajn koji pruža adekvatan otpor momentu i pouzdanost
• Tipičan primjer: Stezni pribor za zavarivanje, teška alata, višosmjerni sistemi, dugi hodovi

Bepto pneumatičko rješenje

Mi proizvodimo i heksagonalne i dvostruke cilindre optimizirane za performanse protiv rotacije:

Serija šesterokutnih šipki:

• Precizno brušeni heks profili s tolerancijom od ±0,02 mm
• Kaljene čelične šipke (58-62 HRC) za otpornost na habanje
• Samo podmazujući kompozitni šesterokutni ležajevi
• Kapacitet obrtnog momenta: 5-18 Nm, ovisno o veličini

Serija Twin Rod:

• Sinhronizirani dizajn s dvostrukim šipkama i usklađenim tolerancijama
• Podesivo razmak šipki za prilagođene zahtjeve obrtnog momenta
• Linijski ležajevi za teške uslove rada, ocijenjeni za više od 100.000 ciklusa
• Kapacitet obrtnog momenta: 20-85 Nm, ovisno o konfiguraciji

Jenniferino konačno rješenje

Sjećaš li se Jennifer iz solarne elektrane u Arizoni? Nakon analize, njen zahtjev od 8 Nm bio je na samoj granici odluke. U početku smo isporučili šesterokutne cilindrične šipke, koje su dobro radile šest mjeseci. Međutim, kako se proizvodnja pojačavala i učestalost ciklusa rasla, počela je povremeno doživljavati rotaciju pri udarnom opterećenju.

Nadogradili smo je na cilindar sa dva klipa kapaciteta 40 Nm. Rezultati:

• Nulti rotacijski incidenti više od 14 mjeseci rada
• Stopa otpada: Spušteno sa 12% na 0,3%
• Intervali održavanja: Prošireno sa 4 mjeseca na 11 mjeseci
• ROI: Postignuto za 7 mjeseci samo smanjenjem otpada

Rekla mi je: “Isprva sam se protivila nadogradnji dvostrukih šipki zbog troškova, ali pouzdanost je bila transformativna. Od instalacije nismo imali nijedan problem s neusklađenošću, a naši pokazatelji kvaliteta su najbolji u historiji kompanije.” ✅

Vodič za brzi izbor

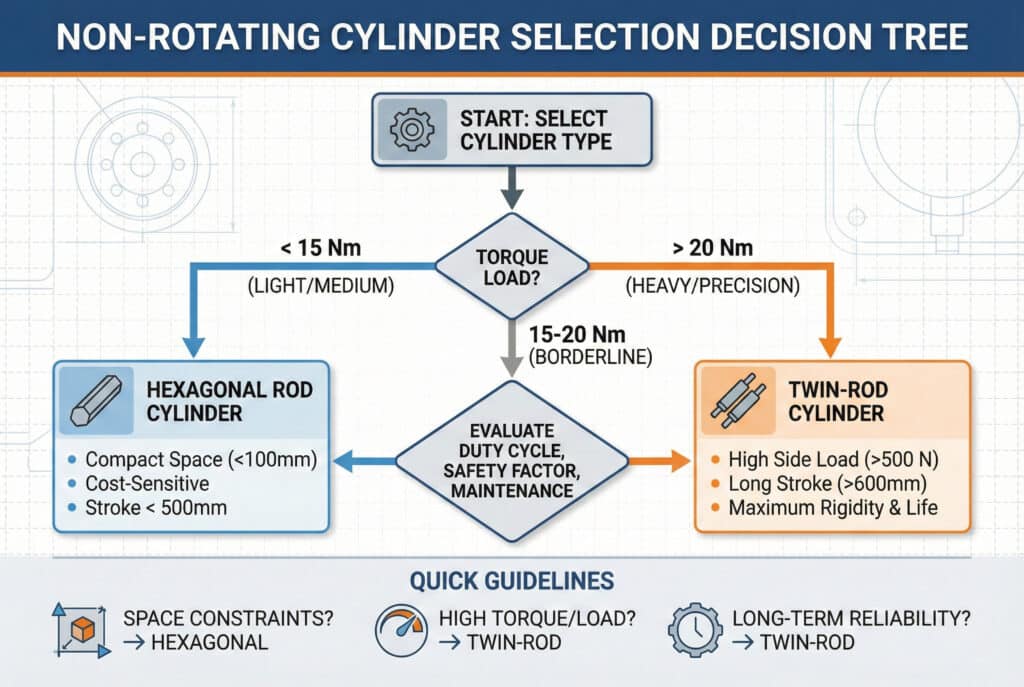

Koristite ovo jednostavno stablo odluka:

1. Je li obrtni moment manji od 10 Nm i prostor manji od 100 mm u širinu? → Šesterokutna šipka
2. Je li obrtni moment 10–15 Nm i je li budžet ograničen? → Šesterokutna šipka sa faktorom sigurnosti 50%
3. Je li obrtni moment 15-20 Nm? → Procijenite oba; za kritične primjene preferirajte Twin Rod.
4. Je li obrtni moment veći od 20 Nm ili bočno opterećenje veće od 500 N? → Obavezna dvostruka šipka
5. Je li promjer veći od 600 mm? → Dvostruki šip za otpor zaključavanju

Zaključak

Odabir cilindra koji se ne rotiraju nije odabir “najboljeg” dizajna – radi se o usklađivanju mehaničkih mogućnosti s zahtjevima primjene. Šesterokutne šipke su izvrsne u kompaktnim, troškovno osjetljivim primjenama s umjerenim okretnim momentom, dok cilindri s dvostrukim šipkama dominiraju u scenarijima visokog okretnog momenta, visoke preciznosti i teških opterećenja, gdje pouzdanost opravdava ulaganje.
