Ocjene dubine za podvodnu upotrebu: Utjecaji vanjskog pritiska na zaptivke cilindra

Uvod

Problem: Pneumatska hvataljka vašeg podvodnog ROV-a radi besprijekorno na dubini od 10 metara, ali na 30 metara iznenada gubi snagu hvata i počinje propuštati zračne mjehuriće. Agitacija: Ono što svjedočite je katastrofalno otkazivanje brtve uzrokovano vanjskim vodnim pritiskom koji nadjačava geometriju brtve — mod otkazivanja za koji standardni pneumatski cilindri nikada nisu dizajnirani da ga podnesu. Rješenje: Razumijevanje kako vanjski pritisak utječe na mehaniku brtvi i primjena dizajna ocijenjenih za rad na velikim dubinama pretvara ranjive komponente u pouzdane podmorske aktuatore sposobne raditi na dubinama većim od 50 metara.

Evo direktnog odgovora: Vanjski pritisak vode stvara razlika u povratnom pritisku¹ preko cilindričnih pečata, uzrokujući ekstrudiranje brtve², komplet za kompresiju³, i gubitak zaptivnog kontakta. Standardne pneumatske zaptivke popuštaju pri vanjskom pritisku od 2–3 bara (20–30 m dubine), dok dizajni ocijenjeni za veću dubinu, koji koriste potporne prstenove, kućišta uravnotežena pritiskom i specijalizirane elastomere, mogu pouzdano raditi pri pritiscima većim od 10 bara (100 m+ dubine). Kritični faktor je održavanje pozitivne unutrašnje razlike u pritisku od najmanje 2 bara iznad atmosferskog pritiska vode.

Prije dva mjeseca primio sam hitni poziv od Marcusa, inženjera u offshore postrojenju za akvakulturu u Norveškoj. Njegov automatizirani sistem za hranjenje riba koristio je pneumatske cilindar da pokreće podvodne kapije na dubini od 25 metara. Nakon samo tri sedmice rada, pet cilindara je otkazalo—zaptivke su se istisnule, unutrašnje komponente su korodirale, a pritisak u sistemu je pao na neupotrebljive nivoe. Temperatura vode bila je samo 8°C, a on je koristio cilindar “morskog kvaliteta” koji je trebao biti prikladan. Ovo je klasičan slučaj nerazumijevanja kako vanjski pritisak suštinski mijenja dinamiku brtvi.

Sadržaj

• Kako vanjski pritisak vode utječe na performanse pneumatskog brtvljenja?
• Koji su kritični načini otkaza na različitim dubinama?
• Koji dizajni brtvi i materijali su pogodni za podmorsku primjenu?
• Kako izračunati sigurnu radnu dubinu za pneumatske cilindre?

Kako vanjski pritisak vode utječe na performanse pneumatskog brtvljenja?

Razumijevanje fizike vanjskog pritiska je od suštinskog značaja prije odabira podvodnih pneumatskih komponenti.

Vanjski vodeni pritisak stvara tri ključna efekta na zaptivke cilindra: diferencijalni pritisak povratnog toka odmiče zaptivke od površina za zaptivanje, hidrostatska kompresija⁴ smanjenje poprečnog presjeka brtve za 5–15% i prodor vode pod pritiskom kroz mikroskopske praznine. Na dubini od 10 m (vanjski tlak 2 bara) standardne brtve doživljavaju silu od 2 bara koja ih gura prema unutra – suprotno njihovom projektiranom smjeru. Na dubini od 30 m (4 bara) ova obrnuta sila premašuje sposobnosti većine brtvi za zadržavanje, uzrokujući istiskivanje u zazore i katastrofalno curenje.

Fizika preokreta pritiska

Standardne pneumatske brtve su dizajnirane za energetsko napajanje unutrašnjeg pritiska:

1. Normalno rad (atmosferski vanjski pritisak): Unutrašnji zračni pritisak gura brtve prema van protiv zidova cilindra, stvarajući čvrst brtveni kontakt.
2. Podvodna operacija (povećani vanjski pritisak): Vanjski vodeni pritisak gura brtve prema unutra, od površina za brtvljenje.
3. Kritični prag: Kada vanjski pritisak nadmaši unutrašnji pritisak, zaptivke gube svu zaptivnu silu.

Osnove izračuna pritiska

Konverzija dubine u pritisak:

• Slatka voda: 1 bar po 10 metara dubine
• Slana voda: 1 bar na svakih 10,2 metara dubine (blago gušće)
• Ukupni pritisak: Atmosferski (1 bar) + hidrostatski pritisak

Primjeri:

• Dubina 10 m: 2 bara apsolutno (1 bar hidrostatski + 1 bar atmosferski)
• Dubina 30 m: 4 bara apsolutno
• 50 m dubine: 6 bar apsolutno
• 100 m dubine: 11 bar apsolutno

Zašto standardni cilindri ne uspijevaju pod vodom

U kompaniji Bepto Pneumatics analizirali smo desetine neuspjelih podvodnih cilindara. Napredak kvara je dosljedan:

Faza 1 (dubina 0-20 m): Zaptivke počinju iskusiti povratni pritisak, blagi pad performansi
Faza 2 (dubina 20-30 m): Ekstruzija brtve počinje u razmacima, pojavljuje se manji proboj.
Faza 3 (dubina 30-40 m): Katalističko otkazivanje brtve, brzi gubitak zraka, prodiranje vode
Faza 4 (40+ m dubine): Potpuno uništenje brtve, unutrašnja korozija, trajna šteta

Uticaji pritiska u stvarnom svijetu

Razmotrite standardni cilindar promjera 50 mm s unutrašnjim radnim pritiskom od 6 bara:

Dubina	Vanjski pritisak	Neto diferencijal	Status zapečaćenja	Performanse
0m (Površina)	1 bar	+5 bara (unutrašnje)	Optimalno	100%
10m	2 bara	+4 bara (unutrašnje)	Dobro	95%
20m	3 bar	+3 bara (unutrašnje)	Marginalni	80%
30m	4 bara	+2 bara (unutrašnje)	Kritički	50%
40m	5 bar	+1 bar (unutrašnji)	Neuspijevanje	20%
50m	6 bar	0 bara (neutralno)	Neuspjelo	0%

Primijetite da se na dubini od 50 m unutrašnji i vanjski pritisci izjednačuju—zaptivač je nula zaptivna sila!

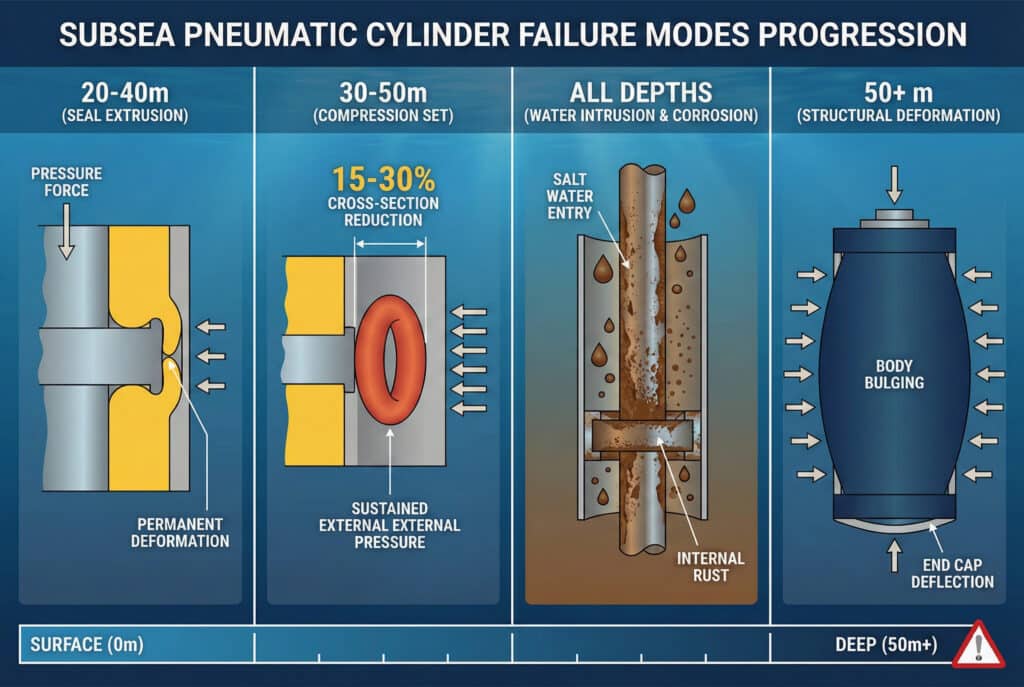

Koji su kritični načini otkaza na različitim dubinama?

Različiti rasponi dubine proizvode različite mehanizme otkazivanja koji zahtijevaju specifične protumjere. ⚠️

Četiri osnovna načina otkaza javljaju se na sve većim dubinama: istiskivanje brtve (20-40 m) gdje brtve biva istisnuto u zazore uzrokujući trajnu deformaciju, deformacija O-prstena uslijed kompresije (30-50 m) gdje stalni pritisak trajno smanjuje poprečni presjek brtve za 15-30%, ulazak vode i korozija (sve dubine) gdje čak i manja curenja uzrokuju degradaciju unutrašnjih komponenti, i savijanje usljed neravnoteže pritiska (50+ m) gdje vanjski pritisak fizički deformiše tijela cilindara. Svaki od ovih načina otkaza zahtijeva specifične modifikacije dizajna kako bi se spriječio.

Mod neuspjeha 1: Izbočenje brtve (plitka do srednja dubina)

Domet dubine: 20-40 metara (3-5 bar eksterno)

Mehanizam: Vanjski pritisak gura brtveni materijal u zazor između klipa i stijenke cilindra. Standardni zazori od 0,15–0,25 mm pretvaraju se u kanale za ekstruziju.

Simptomi:

• Vidljiv brtveni materijal koji viri iz ležišta
• Povećano trenje i lijepljenje
• Progresivni prodor zraka
• Trajno oštećenje brtve nakon jedne duboke ekskurzije

Prevencija:

• Podložne prstenove (PTFE ili najlon) za potporu brtvi
• Smanjeni zazori (0,05-0,10 mm)
• Zaptivke s tvrđim durometrom (85–95 Shore A naspram standardnih 70–80)

Mod neuspjeha 2: Set kompresije (srednja dubina)

Domet dubine: 30-50 metara (4-6 bar eksterno)

Mehanizam: Kontinuirani hidrostatski pritisak komprimira poprečni presjek brtve. Elastomeri se ne vraćaju u potpunosti, gubeći 15–30 % svoje izvorne visine nakon produljene izloženosti.

Simptomi:

• Postupno pogoršanje performansi tokom dana/sedmica
• Porast stope curenja
• Gubitak zaptivne sile čak i na površini
• Permanentna deformacija brtve

Prevencija:

• Materijali s niskim kompresijskim skupljanjem (fluorokarbon, EPDM)
• Preveliki poprečni presjeci brtve (20% veći od standardnog)
• Ograničenja ciklusa pritiska (izbjegavati kontinuiranu duboku izloženost)

Mod neuspjeha 3: prodiranje vode i korozija (sve dubine)

Domet dubine: Sve dubine (ubrzava s dubinom)

Mehanizam: Čak i mikroskopsko curenje brtve omogućava ulazak vode. Slana voda uzrokuje brzu koroziju unutrašnjih čeličnih komponenti, oksidaciju aluminija i kontaminaciju maziva.

Simptomi:

• Smeđe/narandžasto ispuštanje zraka (čestičice rđe)
• Povećanje trenja i zadržavanja
• Korozija vidljiva na površinama šipki
• Potpuni napad nakon sedmica izloženosti

Prevencija:

• Unutrašnje komponente od nehrđajućeg čelika (najmanje 316L)
• Premazi otporni na koroziju (tvrdo anodiziranje, nikliranje)
• Vodootporni lubrikanti (sintetički, ne na bazi nafte)
• Dizajni zaptivenih ležajeva koji sprječavaju putanje vode

Mod neuspjeha 4: Strukturna deformacija (velika dubina)

Domet dubine: 50+ metara (6+ bar eksterno)

Mehanizam: Vanjski pritisak premašuje strukturne projektne granice, uzrokujući deformaciju tijela cilindra, savijanje krajnjeg poklopca i izobličenje kućišta ležaja.

Simptomi:

• Zaptivanje i povećano trenje
• Vidljivo izbočenje tijela cilindra
• Kvar brtve na krajnjem prstenu
• Katastrofalni strukturni otkaz

Prevencija:

• Deblji cilindri za zidove (3-5 mm naspram standardnih 2-3 mm)
• Sistemi za kompenzaciju unutrašnjeg pritiska
• Dizajni kućišta s uravnoteženim pritiskom
• Nadogradnje materijala (od aluminija na nehrđajući čelik)

Analiza neuspjeha Marcusa

Sjećaš li se Marcusa iz norveške akvakulturne farme? Kad smo pregledali njegove neuspjele cilindre, otkrili smo:

• Primarni neuspjeh: Ekstruzija brtve na dubini od 25 m (3,5 bara vanjskog tlaka)
• Sekundarni kvar: Prodor vode uzrokuje unutrašnju koroziju u roku od 72 sata.
• Osnovni uzrok: Standardne NBR brtve bez potpornih prstenova, koje rade pri unutrašnjem pritisku od samo 5 bar (diferencijalni pritisak od 1,5 bar — nedovoljan)

Njegovi cilindri “morske klase” bili su jednostavno materijali otporni na koroziju, a ne pritisno ocijenjeni za vanjsko opterećenje.

Koji dizajni brtvi i materijali su pogodni za podmorsku primjenu?

Uspješna podvodna operacija zahtijeva suštinski drugačiju arhitekturu brtve i izbor materijala. ️

Pneumatski zaptivci s ocjenom za rad pod pritiskom koriste tri ključne tehnologije: potporne prstenove (PTFE ili poliamid) koji sprječavaju istiskivanje popunjavanjem zazora, tandem konfiguracije zaptivki s dvostrukim zaptivnim elementima za redundanciju i konstrukcije energizirane pritiskom kod kojih vanjski tlak zapravo poboljšava zaptivnu silu. Pri odabiru materijala treba dati prednost niskom kompresijskom skupljanju (fluorokarbon FKM⁵, EPDM), otpornost na vodu (bez NBR standardnih razreda) i performanse pri niskim temperaturama za primjenu u hladnoj vodi. Ove specijalizirane brtve koštaju 3–5 puta više, ali pružaju 10–20 puta duži vijek trajanja u podmorskim okruženjima.

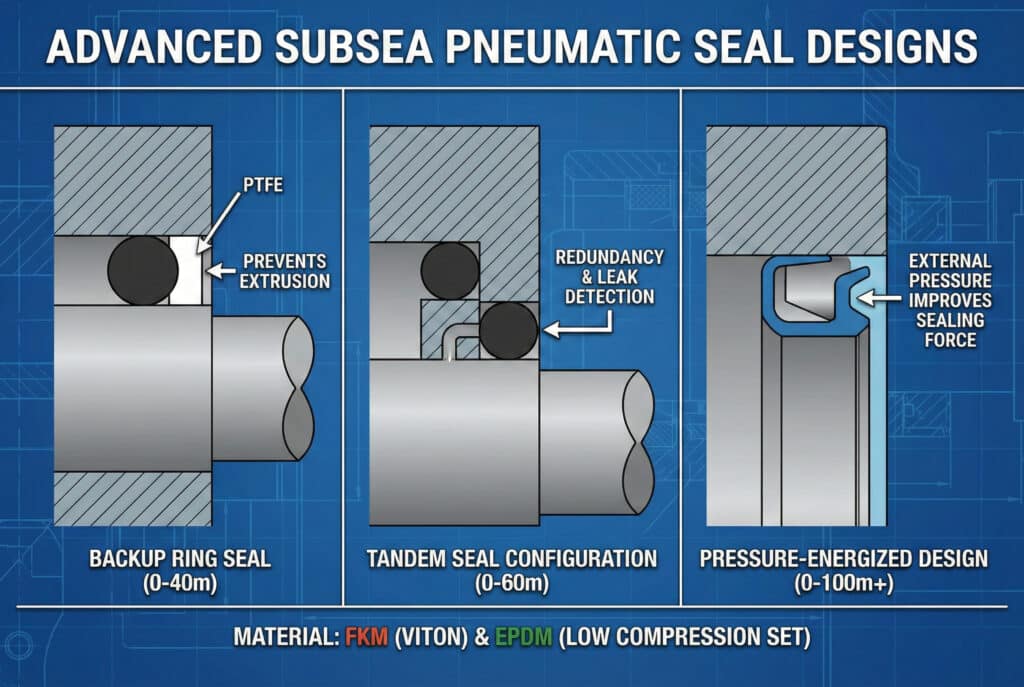

Arhitekture dizajna brendova

Standardna brtva (samo za površinsku upotrebu)

Konfiguracija: Jedan O-prsten u pravougaonoj ležištu

• Ocjena dubine: 0-10 m maksimalno
• Dubina neuspjeha: 20-30m
• Cjenovni faktor: 1.0x (osnovna vrijednost)

Prstenasti zaptivač za rezervnu kopiju (plitko podmorsko)

Konfiguracija: O-prsten + PTFE potporni prsten

• Ocjena dubine: 0-40m
• Dubina neuspjeha: 50-60m
• Cjenovni faktor: 2,5x
• Poboljšanje: Sprječava istiskivanje, povećava dubinsku sposobnost 2-3 puta

Tandem brtva (srednja podmorska)

Konfiguracija: Dva O-prstena u seriji s ventilom za tlak između

• Ocjena dubine: 0-60m
• Dubina neuspjeha: 80-100m
• Cjenovni faktor: 3,5x
• Poboljšanje: Redundantnost, režim postepenog otkazivanja, mogućnost detekcije curenja

Brtva s uravnoteženim pritiskom (duboko morsko dno)

Konfiguracija: Specijalizirani profil koji koristi vanjski pritisak za brtvljenje

• Ocjena dubine: 0-100m+
• Dubina neuspjeha: 150m+
• Cjenovni faktor: 5,0x
• Poboljšanje: Performanse se poboljšavaju s dubinom, profesionalni ROV-nivo

Matrica izbora materijala

Materijal	Kompresijska deformacija	Otpornost na vodu	Raspon temperatura	Ocjena dubine	Cjenovni faktor
NBR (Standard)	Loš (25-35%)	Loše (oticanje)	-20°C do +80°C	10m max	1.0x
NBR (niske temperature)	Pošteno (20-25%)	Loše (oticanje)	-40°C do +80°C	15m max	1,3x
EPDM	Odlično (10-15%)	Odlično	-40°C do +120°C	50m	2,0x
FKM (Viton)	Odlično (8-12%)	Odlično	-20°C do +200°C	80m	3,5x
FFKM (Kalrez)	Izvanredno (5-8%)	Izvanredno	-15°C do +250°C	100m+	8.0x

Bepto podmorsko rješenje

U kompaniji Bepto Pneumatics razvili smo specijaliziranu seriju podvodnih cilindara s integriranim karakteristikama otpornim na dubinu:

Serija plitke vode (0-30 m):

• EPDM brtve s poliamidnim potpornim prstenovima
• Tijela od aluminija s tvrdim anodiziranjem (Tip III, 50+ mikrona)
• 316 nehrđajuće čelične šipke i unutrašnje komponente
• Podmazivanje sintetičkim esterom
• Pristojba na trošak: +60% naspram standarda

Serija duboke vode (0-60 m):

• FKM tandem brtve s PTFE potpornih prstenova
• Tijela i komponente od 316L nehrđajućeg čelika
• Krajnji poklopci s balansiranim pritiskom
• Vodootporni ležajni sistemi
• Pristojba na trošak: +120% naspram standarda

Profesionalna serija ROV (0-100 m):

• FFKM brtve aktivirane pritiskom
• Opcije titanijskih šipki za smanjenje težine
• Integrisana kompenzacija pritiska
• Kompatibilnost podmorskih konektora
• Pristojba na trošak: +250% naspram standarda

Razmatranja o kompatibilnosti materijala

Ne zaboravite na hemijsku kompatibilnost u morskim okruženjima:

• Slana voda: Visoko korozivno, zahtijeva nehrđajući čelik (najmanje 316L)
• Slatka voda: Manje korozivno, ali i dalje zahtijeva zaštitu
• Hlorirana voda: Bazen i postrojenja za preradu—izbjegavajte standardni NBR
• Biološka kontaminacija: Alge, bakterije—koristite glatke površine, često čišćenje

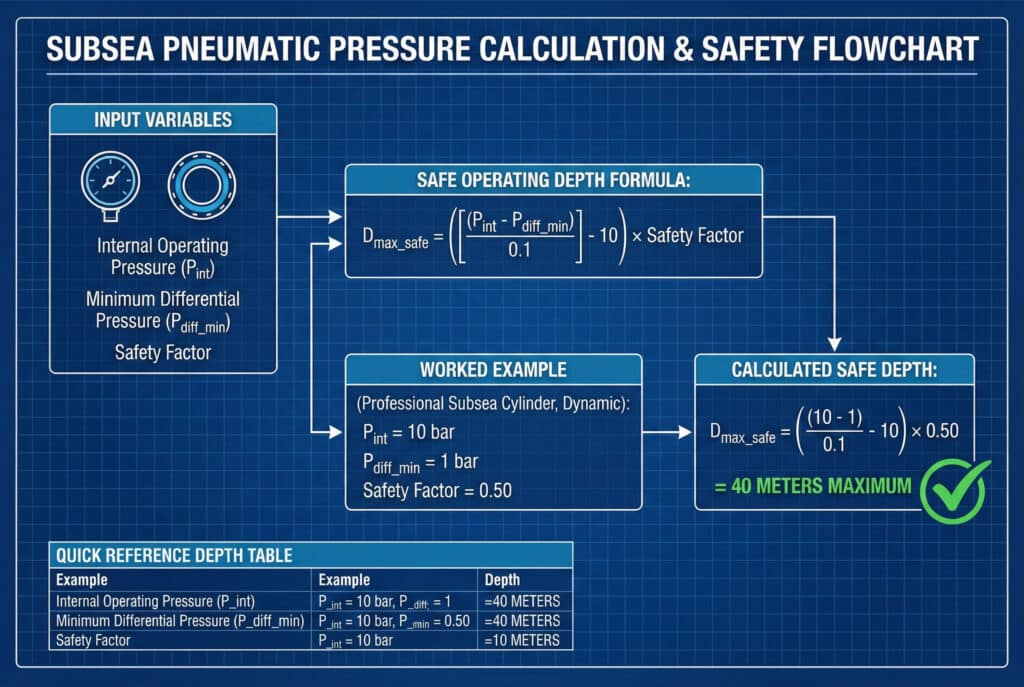

Kako izračunati sigurnu radnu dubinu za pneumatske cilindre?

Projektovanje podvodnih pneumatskih sistema zahtijeva sistematsku analizu pritiska i primjenu faktora sigurnosti.

Izračun sigurne radne dubine se vrši po formuli: Maksimalna dubina (metri) = [(Unutrašnji radni pritisak – Minimalni diferencijalni pritisak) / 0,1] – 10, gdje je unutrašnji radni pritisak u barima, a minimalni diferencijalni pritisak je 2 bara za standardne brtve ili 1 bar za pritisno balansirane dizajne. Uvijek primijenite sigurnosni faktor 50% za dinamičke primjene i 30% za statičke primjene. To osigurava da brtve održavaju adekvatnu silu brtvljenja tokom cijelog radnog ciklusa, uzimajući u obzir padove pritiska tokom aktivacije.

Metoda izračuna korak po korak

Korak 1: Odredite unutrašnji radni pritisak

P_unutrašnje = Regulirani zračni pritisak vašeg sistema (obično 4-8 bara)

Korak 2: Definirajte minimalni diferencijalni pritisak

P_diferencijal_min = Potrebna razlika pritiska za funkciju brtve

• Standardne brtve: minimalni tlak 2 bara
• Rezervne prstenaste brtve: minimalno 1,5 bar
• Brtve s uravnoteženim pritiskom: minimalno 1 bar

Korak 3: Izračunajte teoretsku maksimalnu dubinu

D_max_teorija = [(P_internal – P_differential_min) / 0.1] – 10

Korak 4: Primijeniti faktor sigurnosti

D_max_safe = D_max_theory × faktor sigurnosti

• Statičke primjene: 0,70 (smanjenje od 30%)
• Dinamičke primjene: 0,50 (smanjenje od 50%)
• Kritične primjene: 0,40 (smanjenje za 60%)

Primjeri s radom

Primjer 1: Standardni industrijski cilindar

• Unutrašnji pritisak: 6 bara
• Tip brtve: Standardni O-prsten (potreban diferencijal od 2 bara)
• Primjena: Dinamička (sigurnosni faktor 0,50)

Proračun:

• D_max_theory = [(6 – 2) / 0.1] – 10 = 40 – 10 = 30 metara
• D_max_safe = 30 × 0.50 = 15 metara maksimalno

Primjer 2: cilindar opremljen rezervnim prstenom

• Unutrašnji pritisak: 7 bara
• Tip brtve: O-prsten + rezervni prsten (potreban diferencijal od 1,5 bara)
• Primjena: statička (sigurnosni faktor 0,70)

Proračun:

• D_max_theory = [(7 – 1.5) / 0.1] – 10 = 55 – 10 = 45 metara
• D_max_safe = 45 × 0.70 = 31,5 metara maksimalno

Primjer 3: Profesionalni podmorski cilindar

• Unutrašnji pritisak: 10 bar
• Tip brtve: Pritisno uravnotežena (potreban diferencijal od 1 bara)
• Primjena: Dinamička (sigurnosni faktor 0,50)

Proračun:

• D_max_theory = [(10 – 1) / 0.1] – 10 = 90 – 10 = 80 metara
• D_max_safe = 80 × 0.50 = 40 metara maksimalno

Tabela brzih referenci dubine

Unutrašnji pritisak	Tip brtve	Sigurna dinamička dubina	Sigurna statička dubina
4 bara	Standardno	5m	8m
6 bar	Standardno	15m	21m
6 bar	Rezervni prsten	18m	25m
8 bar	Standardno	25m	35m
8 bar	Rezervni prsten	28m	39m
10 bar	Rezervni prsten	38m	53m
10 bar	Pritiskom balansirano	40m	56m

Ispravljen dizajn sistema Marcusa

Nakon naše analize, redizajnirali smo Marcusov akvakulturni sistem:

Originalna specifikacija:

• 5 bara unutrašnji pritisak
• Standardne brtve
• Teorijska dubina: 20 m
• Stvarna radna dubina: 25m ❌ Nesigurno

Iskorižena specifikacija:

• 8 bara unutrašnji pritisak (povećana postavka regulatora)
• EPDM zaptivke s potpornim prstenovima (diferencijal od 1,5 bara)
• Teoretska dubina: 55 m
• Sigurna dinamička dubina: 27,5 m
• Radna dubina: 25 m ✅ SAFE s marginom od 10%

Rezultati nakon 9 mjeseci:

• Nula propusta brtvi
• Dosljedna izvedba
• Interval održavanja: Produžen sa 3 sedmice na 8 mjeseci
• ROI: Postignuto za 4 mjeseca eliminacijom hitnih zamjena

Rekao mi je: “Nikada nisam razumio da je vanjski pritisak suprotan unutrašnjem pritisku iz perspektive brtve. Kad smo pravilno podesili diferencijalni pritisak i upotrijebili odgovarajuće brtve, problemi su potpuno nestali.”

Dodatna razmatranja u dizajnu

Osim izračuna dubine, razmotrite:

1. Pad pritiska tokom aktivacije: Unutrašnji pritisak opada za 0,5–1,5 bara tokom izduženja cilindra—osigurajte da diferencijal ostane pozitivan pri minimalnom pritisku
2. Učinci temperature: Hladna voda povećava gustoću zraka, blago poboljšavajući performanse; topla voda smanjuje viskoznost
3. Ciklusna stopa: Brzo cikličko opterećenje stvara toplotu, što potencijalno utječe na performanse brtve.
4. Zagađenje: Mulj, pijesak i biološki rast ubrzavaju habanje brtve—koristite zaštitne čizme
5. Pristup za održavanje: Zamjena brtve pod vodom je izuzetno teška—dizajn za servisiranje na površini

Zaključak

Podvodno pneumatsko djelovanje nije samo pitanje otpornosti na koroziju – radi se o razumijevanju kako vanjski pritisak u suštini mijenja uvjete opterećenja brtve. Proračunom odgovarajućih razlika u pritiscima, odabirom brtvenih dizajna ocijenjenih za određenu dubinu i primjenom odgovarajućih sigurnosnih faktora, pneumatski cilindri mogu pouzdano raditi na dubinama većim od 50 metara, pružajući isplativ pogon za podmorske primjene gdje bi hidraulika bila preskupa.

Često postavljana pitanja o ocjenama dubine za ronjenje

1. Saznajte kako promjene smjera pritiska utiču na energizaciju brtve i cjelokupni integritet sistema. ↩

2. Otkrijte mehaniku migracije materijala brtve u zazore i kako je spriječiti. ↩

3. Razumjeti standardnu mjeru sposobnosti elastomera da se nakon produljenog opterećenja vrati na svoju izvorni debljinu. ↩

4. Istražite kako ekstremna dubina vode fizički mijenja zapreminu i poprečni presjek brtvenih materijala. ↩

5. Uporedite tehničke specifikacije fluorokarbonnih elastomera za podmorska okruženja visokih performansi. ↩
