Ponovljivost naspram tačnosti: Definisanje mogućnosti pozicioniranja pneumatskog cilindra

Uvod

Zamislite ovo: vaša automatizirana proizvodna linija odbacuje dijelove alarmantnom brzinom, ne zbog nedostataka, nego zato što se vaši pneumatski cilindri ne zaustavljaju tamo gdje bi trebali. Provjerili ste sve—pritisak zraka, montažu, poravnanje—ali problem i dalje traje. Pravi problem? Miješate preciznost s ponovljivošću, i ta vas zbrka košta tisuće u otpadu i ponovnom radu.

Ponovljivost mjeri koliko dosljedno cilindar vraća u istu poziciju tokom više ciklusa, dok preciznost mjeri koliko je ta pozicija blizu željenom cilju – a razumijevanje ove razlike je ključno za odabir pravog pneumatskog rješenja za vašu primjenu. Većini inženjera je potrebna visoka ponovljivost, ali mogu nadoknaditi netačnost podešavanjem, iako često zahtijevaju (i previše plaćaju) i jedno i drugo.

Proveo sam petnaest godina pomažući proizvođačima da riješe izazove pozicioniranja, i ova zbrka se stalno pojavljuje. Samo u proteklom kvartalu radio sam s njemačkim dobavljačem za automobilsku industriju koji je namjeravao odbaciti cijeli sistem jer su mislili da su im cilindri “pokvareni” – a zapravo su radili upravo onako kako su bili dizajnirani.

Sadržaj

• Koja je temeljna razlika između ponovljivosti i tačnosti?
• Kako se mjeri ponovljivost i tačnost kod pneumatskih cilindara?
• Koje aplikacije zahtijevaju visoku ponovljivost u odnosu na visoku preciznost?
• Kako možete poboljšati preciznost pozicioniranja u cilindarima bez klipa?

Koja je temeljna razlika između ponovljivosti i tačnosti?

Ovi pojmovi zvuče zamjenjivo, ali su u suštini različiti—i ta razlika je važna.

Ponovljivost je sposobnost cilindra da se dosljedno vrati u istu poziciju tokom više ciklusa (obično se mjeri s tolerancijom od ±0,1 mm ili bolje), dok je preciznost to koliko je ta ponovljena pozicija blizu željene ciljne lokacije (što može zahtijevati kalibraciju ili podešavanje). Možete imati izvrsnu ponovljivost uz lošu tačnost, ili obrnuto, u zavisnosti od dizajna vašeg sistema.

Analogija s streličarskom pločom

Zamislite to kao bacanje strelica. Ponovljivost pogađa isto mjesto na mete svaki put—čak i ako je to mjesto dva inča lijevo od centra mete. Preciznost sama pogađa centar mete. U pneumatskim sistemima možete podesiti mehaničke zaustavljače ili položaje senzora kako biste “pomjerili centar mete” na mjesto gdje se vaš cilindar prirodno ponavlja, efektivno pretvarajući ponovljivost u funkcionalnu tačnost.

Zašto je ovo važno za vaš profit

Evo gdje proizvođači troše novac: oni specificiraju servo-pneumatski sistemi¹ ili skupe kontrole povratne sprege kada bi standardni cilindar bez klipa s dobrom ponovljivošću i podesivim zaustavljačima savršeno funkcionisao. To stalno viđam—inženjeri previše komplikuju rješenja jer ne razumiju ovu razliku.

Praktičan primjer

Thomas, inženjer proizvodnje u pogonu za pakovanje u Wisconsinu, bio je uvjeren da mu je potrebno $15.000 servo cilindara za primjenu pozicioniranja kutija. Kada smo analizirali njegove stvarne zahtjeve, trebao mu je preciznost unutar ±0,5 mm od cilja — ali taj cilj mogao je biti bilo gdje unutar prozora od 10 mm. Njegova stvarna potreba bila je ponovljivost, a ne apsolutna preciznost. Ugradili smo Bepto cilindar bez klipa s podesivim mehaničkim zaustavljačima za trećinu cijene, a stopa odbačenih dijelova mu je pala na nulu.

Kako se mjeri ponovljivost i tačnost kod pneumatskih cilindara?

Ne možete poboljšati ono što ne mjerite—a mjerenje učinka pozicioniranja zahtijeva pravi pristup.

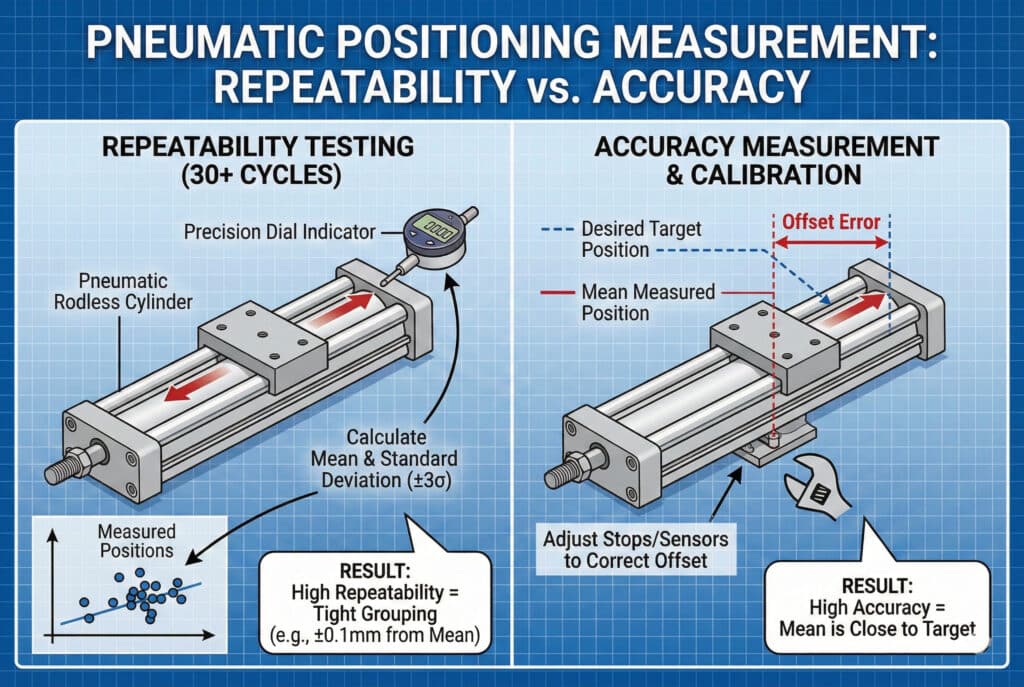

Ponovljivost se mjeri provođenjem cilindra kroz više od 30 ciklusa i bilježenjem varijacije položaja na kraju hoda, obično pomoću brojčanog indikatora ili laserskog senzora, a rezultati se izražavaju kao ±X mm od srednjeg položaja. Preciznost zahtijeva upoređivanje te prosječne pozicije s vašom namijenjenom ciljanom lokacijom, što uključuje dodatne korake kalibracije.

Testiranje ponovljivosti korak po korak

1. Postavite precizno indikator brojača² u krajnjem položaju klipa (minimalna rezolucija 0,01 mm)
2. Izvedite 30 potpunih ciklusa pri normalnom radnom pritisku i brzini
3. Zabilježite očitanje položaja. na kraju svakog ciklusa
4. Izračunaj standardno odstupanje³ iz srednjeg položaja
5. Izrazite kao ±3σ (tri standardne devijacije) za 99,7% povjerenja

Proces mjerenja tačnosti

Testiranje tačnosti dodaje dodatni sloj:

1. Odredite svoju ciljanu poziciju (teoretska idealna lokacija)
2. Izmjerite srednju poziciju iz vašeg testa ponovljivosti
3. Izračunajte pomak između prosjeka i cilja
4. Podesite mehaničke zaustavljače ili senzore da se ispravi pomak
5. Ponovo provjerite ponovljivost na novoj poziciji

Faktori koji utiču na mjerenja

Beptoovi standardi testiranja

Svaki Bepto cilindar bez klipa prolazi tvornička ispitivanja ponovljivosti prije isporuke. Pružamo dokumentirane rezultate ispitivanja koji pokazuju stvarne izmjerene performanse, a ne samo teorijske specifikacije. Naši standardni cilindri bez klipa postižu ponovljivost od ±0,1 mm u kontroliranim uvjetima — i to ćemo dokazati podacima.

Koje aplikacije zahtijevaju visoku ponovljivost u odnosu na visoku preciznost?

Ne svakoj aplikaciji je potrebno precizno pozicioniranje—poznavanje vaših stvarnih zahtjeva štedi ozbiljan novac.

Visoka ponovljivost je ključna za montažne operacije, zadatke uzimanja i postavljanja te stanice za inspekciju kvaliteta gdje je dosljedno pozicioniranje važnije od apsolutne lokacije, dok je visoka preciznost presudna za obradne operacije, sisteme za mjerenje i procese s više stanica gdje se moraju održavati apsolutne koordinate položaja. Većina industrijskih primjena spada u prvu kategoriju, ali se specificira za drugu.

Primjene koje zahtijevaju visoku ponovljivost (±0,1 mm)

Operacije sklapanja i spajanja

• Zatiskivanje ležajeva u kućišta
• Sklapanje na klik
• Nanosenje ljepila (s podesivim položajem mlaznice)
• Pozicioniranje elektroda za zavarivanje

Rukovanje materijalima

• Djelomični prijenos između stanica
• Sortiranje i preusmjeravanje
• Paletizacija i depaletizacija
• Učitavanje časopisa

Kontrola kvaliteta

• Procjena sposobnosti za nastavak
• Prezentacija dijela sistema za viziju
• Funkcionalni testni pribor

Za ove primjene, kvalitetan cilindar bez cijevi s mehaničkim zaustavljačima ili senzorima blizine pruža sve performanse koje su vam potrebne za djelić cijene servo sistema.

Primjene koje zahtijevaju visoku preciznost (±0,05 mm ili bolje)

Precizna proizvodnja

• Učitavanje CNC mašinskog alata
• Koordinirajte mjerna operacije⁴
• Pozicioniranje za lasersko rezanje/označavanje
• Višekosna robotska integracija

Kritička skupština

• Rukovanje poluvodičima
• Sklapanje medicinskog uređaja
• Pozicioniranje optičkih komponenti
• Precizna montaža ležaja

Ove primjene obično zahtijevaju povratnu kontrolu, servo-pneumatiku ili električne aktuatore—iako smo čak i ovdje pronašli kreativna rješenja koristeći visokokvalitetne cilindar bez klipa s povratnom informacijom o položaju.

Kompromis između troškova i performansi

Priča o uspjehu s terena

Maria vodi kompaniju za izradu prilagođene mehanizacije u Bavarskoj koja proizvodi opremu za pakovanje. Ona je davala ponudu za servo sisteme za primjenu pozicioniranja kartona jer je kupac specificirao “±0,2 mm preciznost.” Kada smo detaljnije istražili stvarni zahtjev, kartoni su trebali biti na istom mjestu u svakom ciklusu kako bi glava za štampanje mogla ispravno registrirati—apsolutni položaj se mogao podesiti tokom podešavanja. Dostavili smo Bepto cilindar bez klipa s mehaničkim zaustavljačima za fino podešavanje. Trošak njene mašine smanjen je za 8.000 €, vrijeme isporuke skraćeno za tri sedmice, a kupac je bio oduševljen performansama.

Kako možete poboljšati preciznost pozicioniranja u cilindarima bez klipa?

Odlično pozicioniranje se ne događa slučajno—ugrađeno je u sistem. ⚙️

Možete dramatično poboljšati preciznost pozicioniranja cilindara bez klipa kontrolom pritiska zračnog dovoda pomoću preciznog regulatora (stabilnost ±0,1 bar), upotrebom podesivih mehaničkih zaustavljača ili amortizera, minimiziranjem bočnog opterećenja pravilnim dizajnom vodilica te odabirom cilindara s brtvama male trenje i precizno brušenim vodilicama, poput onih u Beptoovoj premium seriji cilindara bez klipa. Ove modifikacije mogu poboljšati ponovljivost za 50% ili više u odnosu na osnovne instalacije.

Kritični faktori dizajna

Kvalitet i stabilnost zračnog snabdijevanja

Varijacije pritiska su neprijatelj ponovljivosti. Oscilacija pritiska od 1 bara može uzrokovati promjenu položaja od 2–3 mm kod standardnog cilindra. Instalirajte precizni regulator pritiska (±0,01 bar) što bliže cilindru i koristite spremnik zraka velikog volumena za ublažavanje fluktuacija u opskrbi.

Dizajn mehaničke kočnice

Kvalitet vašeg mehanizma za zaustavljanje na kraju hoda određuje uspješnost pozicioniranja:

• Podešavajući amortizeri: Omogućiti mogućnost finog podešavanja (tipično područje podešavanja ±0,5 mm)
• Ojačani zaustavljači: Eliminirati deformaciju tokom miliona ciklusa
• Jastučasti zaustavljači: Smanjiti odskok koji pogoršava ponovljivost

Učitavanje i razmatranja pri montaži

Bočna opterećenja i momentne sile uništavaju ponovljivost uzrokujući zadržavanje i neujednačeno trošenje:

• Držite terete centrirane na osi kolica.
• Koristite vanjske vodilice za duge hodove ili teška opterećenja.
• Osigurajte da su površine za montažu ravne unutar 0,05 mm.
• Obezbijedite adekvatnu potporu—ne nadvijajte teška opterećenja.

Beptoove inženjerske prednosti

Naši cilindri bez klipa posebno su dizajnirani za primjene koje zahtijevaju visoku ponovljivost:

Precizne vodilice

Koristimo brušene i očvrsnute vodilice ravnosti s tolerancijom od 0,02 mm po metru — tri puta bolje od standardnih industrijskih cilindara. Time se eliminišu mikro-varijacije koje se nakupljaju tokom hoda.

Tehnologija brtve s niskim trenjem

Naš patentirani dizajn brtve smanjuje klizna trenje⁵ za 40% u poređenju sa konvencionalnim zaptivkama, osiguravajući glatko, dosljedno kretanje koje se ne mijenja s vremenom zadržavanja ili temperaturom.

Konstrukcija krute kolica

Dizajn Bepto kočija pruža izuzetnu torzijsku krutost, sprječavajući uvijanje pod asimetričnim opterećenjima koje bi inače uzrokovalo promjenu položaja.

Usporedba performansi

Praktični savjeti za implementaciju

Kada podešavate cilindar bez cijevi za optimalno pozicioniranje:

1. Neka se sistem stabilizira: Izvršite 50–100 ciklusa prije konačnog podešavanja—zaptivke se moraju uhodati
2. Pravilno podesite ublažavanje.: Previše mekano uzrokuje odskok, previše tvrdo uzrokuje šok
3. Koristite kvalitetne senzoreAko koristite senzore blizine, uložite u modele s visokom ponovljivošću.
4. Prati i održavatiProvjeravajte položaj mjesečno i po potrebi prilagođavajte.
5. Kontrolirajte svoje okruženjeOsciilacije temperature utiču na gustinu zraka i trenje brtve.

Zašto odabrati Bepto za primjene pozicioniranja

Ne prodajemo samo cilindar—rješavamo izazove pozicioniranja. Kada radite s nama, dobivate besplatnu inženjersku podršku pri primjeni za optimizaciju dizajna vašeg sistema. Pomoći ćemo vam da utvrdite trebate li zaista preciznost ili samo ponovljivost, čime možete uštedjeti hiljade na prekomjerno specifikovanim komponentama.

Naši cilindri bez klipa isporučuju se uz kompletnu dokumentaciju o performansama, uključujući stvarne izmjerene podatke o ponovljivosti iz tvorničkih testiranja. A uz rok isporuke od 3 do 5 dana možete brzo testirati i validirati svoju primjenu bez tipičnih 6 do 8 sedmica čekanja kod OEM dobavljača.

Zaključak

Razumijevanje razlike između ponovljivosti i tačnosti — i poznavanje onoga što vaša primjena zaista zahtijeva — ključ je za specificiranje isplativih pneumatskih rješenja za pozicioniranje koja pružaju pouzdane performanse bez nepotrebne složenosti ili troškova.
