Kriteriji odabira za centralizirane FRL regulatore naspram regulatora na mjestu upotrebe

Vaš stroj alat proizvodi dimenzionalne varijacije tokom smjene jer se pneumatski stezni pritisak na stezni uređaj smanjuje za 0,4 bara kada susjedna preša pokrene ciklus i povuče zajednički dovodni kanal. Vaš robot za bojenje stvara varijacije sjaja jer pritisak atomizirajućeg zraka na pištolju za prskanje varira pri svakom aktiviranju ventila na istoj distributivnoj liniji. Vaš alat za moment zakivanja isporučuje neujednačen moment zakivanja jer se radni pritisak na ulazu alata mijenja za 0,8 bar između vršne potražnje i perioda mirovanja na vašem centraliziranom FRL sistemu. Specifikovali ste tretman i regulaciju komprimovanog zraka prema klasičnoj metodi — jedna centralizirana FRL jedinica na ulazu mašine, dimenzionirana za ukupni protok i podešena na najviši pritisak koji bilo koji uređaj na mašini zahtijeva — a svaki uređaj kojem je potreban pritisak različit od tog podešenog, ili koji zahtijeva stabilnost pritiska nezavisno od drugih uređaja na istom napojnom sistemu, radi van svojih specificiranih uslova u svakom ciklusu. 🔧

Centralizirani FRL sistemi su ispravna specifikacija za mašine i sisteme gdje svi nizvodni uređaji rade na istom pritisku, gdje ukupni protok može biti zadovoljen jednim filterom-regulatorom-podmazivačem dimenzioniranim za ukupnu potražnju, i gdje jednostavnost instalacije i održavanja jedne tačke za obradu nadmašuje nezavisnost o pritisku koju pruža regulacija na mjestu upotrebe. Regulatori na mjestu upotrebe su ispravna specifikacija za svaku mašinu ili sistem gdje pojedinačni uređaji zahtijevaju različite radne pritiske, gdje se stabilnost pritiska na određenom uređaju mora održavati nezavisno od fluktuacija potražnje na drugim dijelovima istog sistema napajanja, gdje uređaj zahtijeva pritisak niži od pritiska u mašini, ili gdje se pritisak na kritičnom uređaju mora održavati unutar tolerancije koja je uža od one koju centralizirani regulator može održavati u cijelom rasponu uslova potražnje sistema.

Uzmimo Mei-Ling, inženjerku procesa u pogonu za montažu precizne elektronike u Shenzhenu, Kina. Njena SMT pick-and-place mašina imala je centralizirani FRL podešen na 5 bara — pritisak potreban glavnim cilindarima pogona gantryja. Njen vakuumski generator, kojem je za optimalni nivo vakuuma i potrošnju zraka bilo potrebno 3,5 bara, radio je na 5 bara — trošeći 401 TP3T više komprimiranog zraka nego što je potrebno i stvarajući nivo vakuuma 151 TP3T viši od onog koji specifikacija za rukovanje komponentama zahtijeva, što je uzrokovalo oštećenje komponenti na BGA sa finom razmakom. Njeni pneumatski odvijači su za kalibraciju obrtnog momenta zahtijevali 4 bara — na 5 bara su prekomjerno zatezali pričvrsne elemente za 18%. Dodavanje regulatora na mjestu upotrebe na vakuumskom generatoru (postavljenom na 3,5 bara) i na svakoj stanici odvijača (postavljenom na 4 bara) — uz zadržavanje centralizovanog FRL-a za pogone portala — smanjilo je potrošnju komprimovanog zraka za 22%, eliminisalo oštećenja komponenti pri rukovanju i dovelo moment zatezanja vijaka u okvir specifikacije na svakoj stanici. 🔧

Sadržaj

• Koje su osnovne funkcionalne razlike između centralizovanog FRL-a i regulacije na mjestu upotrebe?
• Kada je centralizirani FRL sistem ispravna specifikacija?
• Koje aplikacije zahtijevaju regulatore na mjestu upotrebe za pouzdan rad?
• Kako se centralizirani FRL i regulatori na mjestu upotrebe uspoređuju po stabilnosti tlaka, kvaliteti zraka i ukupnim troškovima?

Koje su osnovne funkcionalne razlike između centralizovanog FRL-a i regulacije na mjestu upotrebe?

Funkcionalna razlika između ova dva pristupa nije stvar kvaliteta komponenti — već stvar toga gdje se pritisak postavlja i održava u odnosu na uređaj kojem je potreban, i koliko uređaja dijeli jedno postavljanje pritiska. 🤔

Centralizirani FRL sistem postavlja jedan pritisak napajanja za sve nizvodne uređaje iz jednog regulatora smještenog na ulazu mašine ili sistema — svaki uređaj nizvodno od tog regulatora dobija isti regulirani pritisak, koji se mijenja samo uslijed pada pritiska u distributivnim cijevima između regulatora i uređaja. Regulator na mjestu upotrebe instalira se neposredno prije određenog uređaja i postavlja pritisak za taj uređaj nezavisno od pritiska napajanja i nezavisno od fluktuacija pritiska uzrokovanih drugim uređajima na istom napajanju — svaki regulator na mjestu upotrebe održava postavljen pritisak na svom izlazu bez obzira na to šta se dešava s pritiskom napajanja, sve dok pritisak napajanja ostaje iznad postavke regulatora plus njegovog minimalnog zahtjeva za diferencijalnim pritiskom.

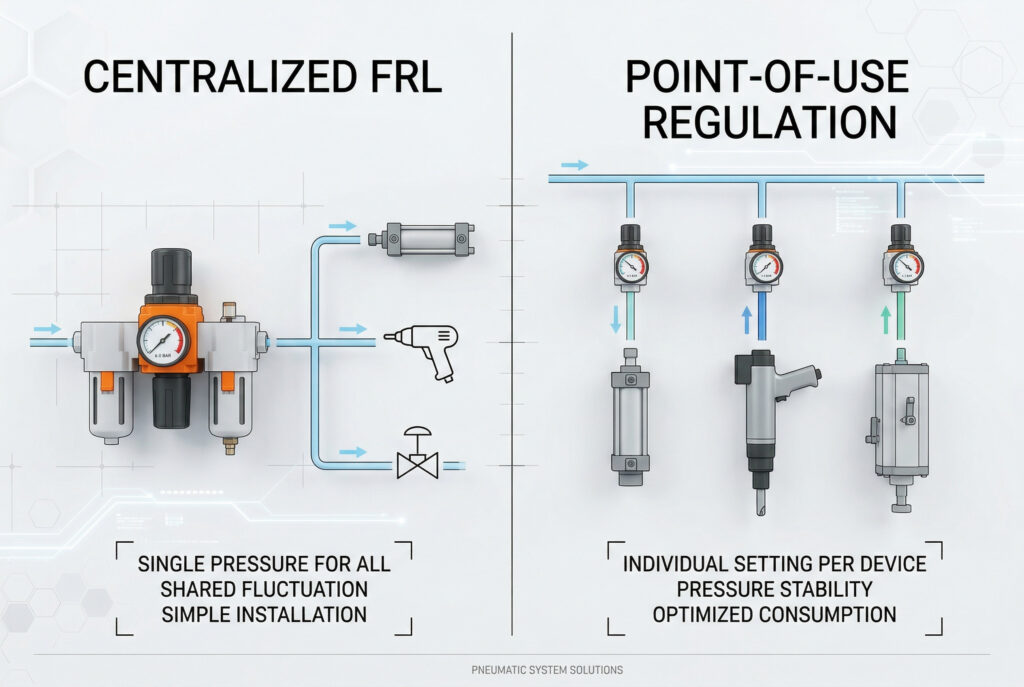

Usporedba osnovne arhitekture

Nekretnina	Centralizirani FRL	Regulator na mjestu upotrebe
Lokacija regulacije	Ulaz mašine / sistema	Odmah uzvodno od uređaja
Postavka pritiska	Jedno podešavanje za sve nizvodne uređaje	Podešavanje za svaki uređaj
Uređaji pri različitim pritiscima	❌ Nije moguće iz jedne jedinice	✅ Svaki uređaj je nezavisno podešen
Stabilnost pritiska na uređaju	Pod utjecajem pada distribucije i potražnje	✅ Održavano na ulazu uređaja
Uticaj fluktuacije pritiska snabdijevanja	Prolazi na sve uređaje	✅ Odbijeno — regulator upija
Izolacija fluktuacije potražnje	❌ Svi uređaji dijele pad napajanja	✅ Svaki uređaj je izolovan
Lokacija elementa filtera	Centralizirano — jedan element	Dodatno — po uređaju ako je potrebno
Lokacija podmazivača	Centralizirano — jedan podmazivač	Dodatno — po uređaju ako je potrebno
Kompleksnost instalacije	✅ Jednostavno — jedna jedinica	Više jedinica — po jedna po uređaju
Tačke za održavanje	✅ Pojedinačno — jedna FRL	Više — po jedan za svaki regulator
Optimizacija potrošnje komprimovanog zraka	❌ Svi uređaji na najvišem potrebnom pritisku	✅ Svaki uređaj pri minimalnom potrebnom pritisku
Pad pritiska u distribuciji	Utječe na sve uređaje	✅ Kompenzirano na mjestu upotrebe
Kritična tolerancija tlaka uređaja	Ograničeno varijabilnošću raspodjele	✅ Čvrsto — regulator na uređaju
Tačka usklađenosti sa ISO 8573	Na FRL prodajnom mjestu	Na izlazu FRL filtera + ulazu uređaja (pritisak)
Jedinični trošak	✅ Niže — jedna FRL	Više — više regulatora
Ukupni trošak sistema	✅ Niže (jednostavni sistemi)	Viši (kompleksni sistemi) — kompenzirano performansama

Problem pada pritiska — zašto centralizirana regulacija ne uspijeva na uređaju

Pritisak na bilo kojem uređaju nizvodno od centralizovanog FRL-a je:

$P_{uređaj} = P_{FRL,set} – \Delta P_{distribucija} – \Delta P_{potražnja}$

Gdje:

• $\Delta P_{distribution}$ = statički pad pritiska u cijevi pri protoku uređaja
• $\Delta P_{potražnja}$ = dinamički pad pritiska usljed istovremene potražnje na zajedničkom snabdijevanju

Pad pritiska u distribuciji (Hagen-Poiseuille za laminarni, darcy-weisbach¹ za turbulentan):

$\Delta P_{distribution} = \frac{128 \times \mu \times L \times Q}{\pi \times d^4}$

Za cijev promjera 6 mm, dužine 3 m, protok 100 Nl/min:

$\Delta P_{distribution} \approx 0.15 \text{ bar}$

Dinamički pad potražnje — kada se susjedni cilindar istovremeno pali:

$\Delta P_{potražnja} = \frac{Q_{susjedni}^2}{C_v^2 \times P_{ponuda}}$

Za DN25 cilindar koji vuče 500 l/min na zajedničkom kolektoru:

$\Delta P_{demand} \approx 0.3–0.6 \text{ bar}$

Ukupna varijacija tlaka na uređaju: 0,15 + 0,5 = 0,65 bara — varijacija koja je uzrokovala neusklađenost Mei-Lingovog ključa za moment u Shenzhenu i koju regulator na mjestu upotrebe na ulazu alata eliminira reguliranjem na zadani nivo bez obzira na fluktuacije u dovodu.

⚠️ Ključni princip dizajna: Regulator može samo smanjiti pritisak — ne može ga povećati. Regulator na mjestu upotrebe zahtijeva da pritisak dovoda na njegovom ulazu bude dosljedno viši od zadatog pritiska uređaja plus minimalni diferencijalni pritisak regulatora (obično 0,5–1,0 bara). Ako centralizirani FRL dovod padne ispod ove granice tokom vršne potražnje, regulator na mjestu upotrebe gubi kontrolu regulacije i pritisak na uređaju opada. Centralizirani FRL mora biti podešen dovoljno visoko da održi opskrbu iznad svih zadatih vrijednosti regulatora na mjestu potrošnje, plus njihove zahtjevane diferencijalne pritiske u uvjetima najgore istovremene potražnje.

U Bepto isporučujemo centralizirane FRL jedinice, minijaturne regulatore na mjestu upotrebe, komplete za obnovu regulatora, zamjene filtarskih elemenata te sklopove brisulje i posude za podmazivanje za sve glavne pneumatske marke FRL i regulatornih proizvoda — uz potvrđeni protočni kapacitet, raspon pritiska i veličinu priključka na svakom proizvodu. 💰

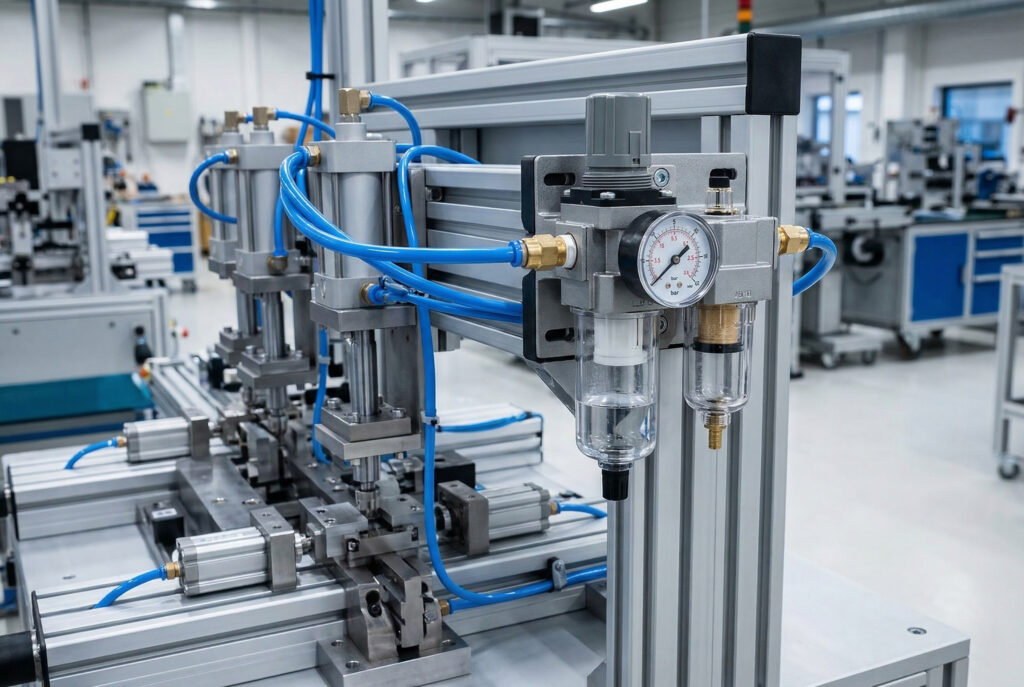

Kada je centralizirani FRL sistem ispravna specifikacija?

Centralizirani FRL sistemi su ispravna i najčešća specifikacija za većinu industrijskih primjena pneumatskog napajanja mašina — jer su uslovi koji čine centraliziranu regulaciju neadekvatnom specifični i prepoznatljivi, a kada ti uslovi ne postoje, centralizirani FRL pruža jednostavniju arhitekturu s manjim potrebama za održavanjem i potpuno adekvatnom kontrolom pritiska. ✅

Centralizirani FRL sistemi su ispravna specifikacija za mašine i sisteme gdje svi pneumatski uređaji rade na istom pritisku ili gdje su razlike u pritiscima između uređaja dovoljno male da se mogu kompenzirati fiksnim otvoračima umjesto regulatora, gdje je ukupna potražnja za protokom dovoljno konstantna da su padovi pritiska u distribuciji predvidivi i prihvatljivi, gdje su jednostavnost održavanja i zamjena filtarskog elementa na jednom mjestu operativni prioriteti, i gdje raspored mašine koncentriše pneumatske uređaje dovoljno blizu FRL-a da padovi pritiska u distribuciji budu unutar prihvatljivih granica.

Idealna primjena za centralizirane FRL sisteme

• 🏭 Jednostavne pneumatske mašine — svi cilindri na istom pritisku
• 🔧 Stanice za pneumatske alate — svi alati na istom nazivnom pritisku
• 📦 Mašine za pakovanje — konstantan pritisak tokom cijelog ciklusa
• ⚙️ Pneumatika transportnih traka — aktuatori pri uniformnom pritisku
• 🚗 Stezanje dijelova — sve stezaljke istim pritiskom
• 🏗️ Opća automatizacija — standardni pritisak od 5–6 bara u cijelom sistemu
• 🔩 Napajanje otoka ventila — ventili montirani na razvodniku pri istom pritisku

Centralizirani odabir FRL-a prema stanju sistema

Stanje sistema	Centralizirano FRL ispravno?
Svi uređaji na istom pritisku	✅ Da — jedno podešavanje služi svima
Razlike u pritisku < 0,5 bara između uređaja	✅ Da — fiksni restriktori mogu kompenzirati
Rasporedna cijev manja od 2 m do najudaljenijeg uređaja	✅ Da — pad distribucije je zanemariv
Stalna potražnja — nema velikih istovremenih aktivacija	✅ Da — nema značajnog pada potražnje
Jednostavnost održavanja je prioritet.	✅ Da — jedan element, jedna zdjela
Svi uređaji podnose varijaciju pritiska od ±0,3 bara.	✅ Da — adekvatna centralizirana regulacija
Uređaji zahtijevaju različite pritiske (> 0,5 bar razlike)	❌ Potrebno na mjestu upotrebe
Kritični uređaj zahtijeva stabilnost od ±0,1 bara.	❌ Potrebno na mjestu upotrebe
Duge distribucijske trase (> 5 m do uređaja)	⚠️ Provjerite pad distribucije
Veliki događaji istovremene potražnje	⚠️ Provjerite pad potražnje na kritičnim uređajima

Centralizirano određivanje veličine FRL-a — ispravan pristup

Centralizirano određivanje veličine FRL-a zahtijeva tri proračuna koja većina vodiča za odabir svodi na jednu pretragu koeficijenta protoka:

Korak 1 — Ukupna potražnja za vršnim protokom:

$Q_{total,peak} = \sum_{i=1}^{n} Q_i \times SF_i$

Gdje $SF_i$ je faktor simultanosti² za uređaj $i$ (udio uređaja koji se aktiviraju istovremeno).

Korak 2 — kapacitet protoka FRL-a pri radnom pritisku:

$C_v = \frac{Q_{total,peak}}{963 \times \sqrt{\frac{\Delta P \times P_{downstream}}{\rho_{air}}}}$

Odaberite FRL sa $C_v$ ≥ izračunata vrijednost pri maksimalnom prihvatljivom padu pritiska (obično 0,1–0,2 bara preko FRL-a).

Korak 3 — Kapacitet elementa filtera:

$\dot{m}{kondenzat} = Q{ukupno,vršni} \times \rho_{zrak} \times (x_{ulazni} – x_{zasićeni})$

Odaberite kapacitet posude ≥ brzinu kondenzacije × interval pražnjenja (s dvostrukom sigurnosnom maržom).

Centralizirano FRL — ispravno podešavanje pritiska

Centralizirani FRL mora biti podešen da zadovolji najviše opterećenje uređaja uz gubitke u distribuciji:

$P_{FRL,set} = P_{device,max} + \Delta P_{distribution,max} + \Delta P_{demand,max} + \Delta P_{safety}$

Komponenta	Tipična vrijednost
Najveći pritisak uređaja	Specifično za aplikaciju
Najveći pad distribucije	0,1–0,3 bara
Pad maksimalne potražnje	0,2–0,6 bara
Margina sigurnosti	0,3–0,5 bara
Ukupni FRL zadani parametar	Uređaj max + 0,6–1,4 bara

Posljedica ovog proračuna: Ako vaš uređaj s najvišim radnim pritiskom zahtijeva 5 bara, a ukupni pad pritiska u distribuciji i potrošnji iznosi 1 bar, vaš FRL mora biti podešen na 6 bara — i svaki uređaj koji zahtijeva manje od 5 bara dobija 5 bara (umanjeno za pad pritiska u distribuciji), radi na višem pritisku od naznačenog, troši više zraka nego što je potrebno i potencijalno radi izvan svojih performansi. Ovo je stanje koje je uzrokovalo oštećenje komponenti i neusklađenost obrtnog momenta kod Mei-Ling u Shenzhenu — i stanje koje rješava regulacija na mjestu potrošnje.

Lars, inženjer za dizajn mašina u fabrici za proizvodnju hidrauličnih ventila u Göteborgu, Švedska, koristi centralizirane FRL sisteme za sve svoje montažne uređaje — svaki uređaj koristi isti pritisak stezanja od 5,5 bara, njegove distribucijske linije su duže od 1,5 m, njegova potražnja je sekvencijalna (nikada simultana), a varijacija pritiska na bilo kojem uređaju je manja od 0,15 bara. Njegov centralizirani FRL isporučuje tačno ono što njegova primjena zahtijeva, sa jednim filter elementom za zamjenu i jednim spremnikom za pražnjenje. 💡

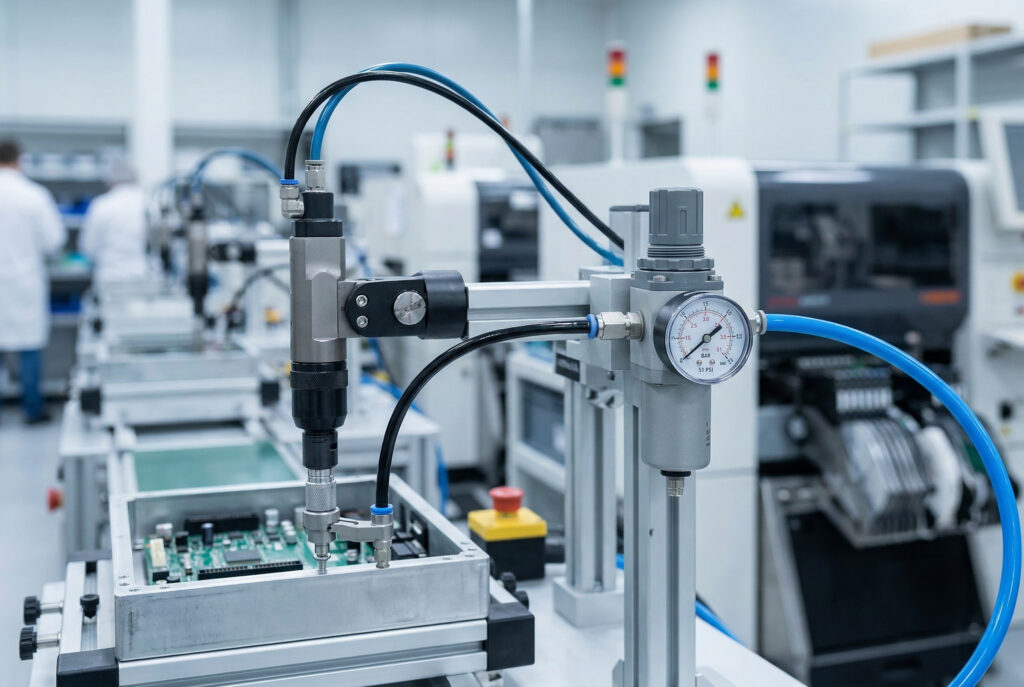

Koje aplikacije zahtijevaju regulatore na mjestu upotrebe za pouzdan rad?

Regulatori na mjestu potrošnje rješavaju probleme kontrole tlaka koje centralizirana regulacija ne može riješiti — a u primjenama gdje se ti problemi javljaju, regulacija na mjestu potrošnje nije preferencija, već funkcionalni zahtjev za usklađenost procesa. 🎯

Regulatori na mjestu upotrebe su neophodni za svaku primjenu gdje pojedinačni uređaji moraju raditi na pritiscima različitim od centralizovanog snabdijevanja, gdje stabilnost pritiska na određenom uređaju mora biti održavana unutar tolerancija užih od onih koje centralizovani sistem može pružiti, gdje je rad uređaja osjetljiv na varijacije pritiska uzrokovane drugim uređajima na istom snabdijevanju, i gdje optimizacija potrošnje komprimovanog zraka zahtijeva da svaki uređaj radi na najnižem potrebnom pritisku umjesto na najvišem pritisku koji bilo koji uređaj u sistemu zahtijeva.

Primjene koje zahtijevaju regulatore na mjestu upotrebe

Prijava	Zašto je potrebna regulacija na mjestu potrošnje
Pneumatski momenti ključevi	Kalibracija obrtnog momenta ovisna o tlaku — tolerancija ±0,1 bar
Prskanje / atomizacija	Atomizacijski pritisak određuje veličinu kapljica i kvalitetu završne obrade.
Vakuumski generatori	Optimalni vakuum pri određenom radnom pritisku — prekomjerni pritisak rasipa zrak
Precizni pneumatski cilindri	Snaga zavisna od pritiska — sila stezanja pričvršćenja je kritična
Pneumatski balanseri	Pritisak balansa mora odgovarati opterećenju — varira ovisno o obradku.
Oprema za testiranje osjetljiva na pritisak	Ispitni pritisak mora biti tačan — zahtjev kalibracije
Izlazne mlaznice (potrošnja zraka)	Minimalni pritisak za zadatak — prekomjerni pritisak rasipa zrak
Napajanje pilot ventila	Konstantan pilot pritisak nezavisan od potražnje glavnog sistema
Snabdijevanje zraka za disanje	Regulisano prema specifikaciji ulaznog pritiska na zahtjevni ventil
Pneumatski proporcionalna kontrola3	Potrebna stabilnost pritiska uzvodno za proporcionalnu tačnost

Tipovi regulatora na mjestu upotrebe za različite primjene

Tip regulatora	Radni princip	Najbolja aplikacija
Standardni minijaturni regulator	Dijaphragma s oprugom	Opća tačka upotrebe — većina primjena
Precizni regulator (visoke osjetljivosti)	Veliki dijafragma, niska histereza	Ključevi za moment, raspršivač, testna oprema
Regulator povratnog pritiska	Održava pritisak uzvodno	Raspuštanje pritiska, kontrola povratnog pritiska
Regulator kojim upravlja pilot	Pilotni pritisak postavlja izlazni pritisak	Daljinska podešavanja tlaka, visok protok
Elektronički proporcionalni regulator	Elektronska kontrola pritiska	Automatsko profiliranje pritiska
Regulacija protoka s kompenzacijom pritiska	Kombinovani pritisak i protok	Brzina cilindra nezavisna od pritiska

Regulator na mjestu upotrebe — analiza stabilnosti pritiska

Stabilnost pritiska koju regulator na mjestu potrošnje osigurava na uređaju:

$\Delta P_{uređaj} = \frac{\Delta Q_{uređaj} \times P_{set}}{C_{v,regulator} \times \sqrt{P_{napajanje} – P_{set}}} + \Delta P_{histeresis}$

Za precizni minijaturni regulator (histerezija⁴ = 0,02 bara, $C_v$ = 0.3):

Varijacija u snabdijevanju	Varijacija tlaka uređaja (centralizirano)	Varijacija pritiska uređaja (na mjestu upotrebe)
±0,5 bara napajanje	±0,5 bara na uređaju	✅ ±0,03 bara na uređaju
Pad potražnje od ±0,3 bara	±0,3 bara na uređaju	✅ ±0,02 bara na uređaju
±0,8 bara ukupne varijacije	±0,8 bara na uređaju	✅ ±0,05 bara na uređaju

Ovo je kvantificirani razlog zašto su Mei-Lingini alati za moment zahtijevali regulaciju na mjestu upotrebe — njena centralizirana opskrba s varijacijom od ±0,6 bara proizvela je ±0,6 bara na ulazu alata, uzrokujući varijaciju momenta od ±18%. Njeni regulatori na mjestu upotrebe smanjuju tu varijaciju na ±0,05 bara, što rezultira varijacijom momenta od ±1,5% — unutar njene specifikacije momenta pričvrsnog elementa od ±3%.

Optimizacija potrošnje komprimovanog zraka — energetski argument za točku upotrebe

Svaki uređaj koji radi iznad svog minimalnog potrebnog pritiska otpad-komprimiranog-zraka⁵:

$\dot{W}{wasted} = \dot{m}{air} \times c_p \times T_{inlet} \times \left[\left(\frac{P_{actual}}{P_{required}}\right)^{\frac{\gamma-1}{\gamma}} – 1\right]$

Praktični izračun otpada — Mei-Lingov vakuumski generator:

Parametar	Centralizirano (5 bara)	Mjesto upotrebe (3,5 bara)
Pritisak opskrbe	5 bar	3,5 bara
Protok vakuumskog generatora	120 l/min	84 Nl/min
Energia kompresora (smjena od 8 sati)	100% osnovna linija	70% osnovne linije
Godišnji trošak energije	$$$	$$ ✅
Godišnja ušteda po vakuumskom generatoru	—	30% troška energije uređaja

Smanjenje potrošnje komprimovanog zraka na nivou sistema putem optimizacije pritiska na mjestu upotrebe:

$Ušteda = suma(i=1 do n) Q_i × (1 – (P_{required,i} / P_{centralized})) × t_{operation} × C_{energy}$

Za mašinu sa 8 uređaja na različitim pritiscima ispod centralizovanog podešavanja od 6 bara, tipična ušteda iznosi 15–35% ukupne potrošnje komprimovanog zraka — energetski slučaj koji opravdava ulaganje u regulator na mjestu potrošnje u većini mašina srednje složenosti.

Zahtjevi za instalaciju regulatora na mjestu upotrebe

Zahtjev	Specifikacija	Posljedica ako se zanemari
Pritisak napajanja > zadani pritisak + 0,5 bar	✅ Minimalna diferencijalna vrijednost za regulaciju	Regulator gubi autoritet — pritisak opada
Ugradite na ulazu uređaja — ne na daljinu	✅ Minimalizirajte cjevovod između regulatora i uređaja	Pad distribucije poništava korist od regulacije
Manometar na izlazu regulatora	✅ Vizuelna provjera zadatog vrijednosti	Neotkriveno odstupanje od set-pointa
Zaključivo podešavanje (zaštićeno od neovlaštenog otvaranja)	✅ Za kalibrisane primjene	Neovlašteno podešavanje uzrokuje neusklađenost.
Filter ispred preciznog regulatora	✅ Kontaminacija oštećuje dijafragmu	Oštećenje sjedala regulatora — nestabilnost pritiska
Odvod — ako regulator ima integrisani filter	✅ Poželjan poluautomatski odvod	Prelijevanje posude — voda nizvodno

Kako se centralizirani FRL i regulatori na mjestu upotrebe uspoređuju po stabilnosti tlaka, kvaliteti zraka i ukupnim troškovima?

Izbor arhitekture utječe na stabilnost tlaka uređaja, potrošnju komprimiranog zraka, opterećenje održavanja, troškove instalacije i ukupne troškove neusklađenosti procesa povezanih s tlakom — ne samo na nabavnu cijenu regulacijskih komponenti. 💸

Centralizirani FRL sistemi pružaju niže troškove komponenti, jednostavnije održavanje i adekvatnu kontrolu pritiska za primjene sa uniformnim pritiskom — ali ne mogu osigurati nezavisnost pritiska na nivou uređaja, ne mogu optimizirati potrošnju komprimovanog zraka među uređajima na različitim pritiscima i ne mogu održavati uske tolerancije pritiska na uređajima izloženim fluktuacijama snabdijevanja usljed zajedničke potražnje. Regulatori na mjestu upotrebe imaju veće troškove komponenti i instalacije, ali pružaju stabilnost pritiska na nivou uređaja, optimizaciju potrošnje komprimovanog zraka i usklađenost procesa koje centralizovana regulacija ne može postići u primjenama sa više pritisaka ili osjetljivim na pritisak.

Stabilnost pritiska, kvaliteta zraka i usporedba troškova

Faktor	Centralizirani FRL	Regulator na mjestu upotrebe
Fleksibilnost podešavanja pritiska	Jedno podešavanje za sve uređaje	✅ Pojedinačno podešavanje po uređaju
Višepritisna sposobnost	❌ Samo jednostruki pritisak	✅ Svaki uređaj pod optimalnim pritiskom
Stabilnost pritiska na uređaju	±0,3–0,8 bara (ovisno o potražnji)	✅ ±0,02–0,05 bar (precizni tip)
Odbacivanje fluktuacije opskrbe	❌ Širi se na uređaje	✅ Preuzet od strane regulatora
Zahtijevati izolaciju pada	❌ Dijeljeno na svim uređajima	✅ Svaki uređaj je izolovan
Optimizacija komprimovanog zraka	❌ Sve na najvišem potrebnom pritisku	✅ Svaki pri minimalnom potrebnom pritisku
Potrošnja energije	Viši — prekomjerni pritisak svih uređaja	✅ Niže — 15–35% tipična ušteda
Lokacija filtera	Centralizirano — jedan element	Centralizirano + opcionalno po uređaju
Lokacija podmazivača	Centralizirano — jedna jedinica	Centralizirano + opcionalno po uređaju
Kvalitet zraka na uređaju	Centralizirani kvalitet — distribucija dodaje kontaminaciju	✅ Opcija filtera na mjestu upotrebe
Održavanje — filter element	✅ Pojedinačni element — jednostavno	Više if filtera po uređaju je dodano
Održavanje — regulator	✅ Pojedinačna jedinica	Više jedinica — po jedna po uređaju
Pregled dijafragme regulatora	✅ Jedna jedinica	Po uređaju — ukupno češće
Cijena instalacije	✅ Niže — jedna jedinica	Više — više jedinica i veza
Trošak komponente	✅ Niže	Više — više regulatora
Zahtjev za manometar	✅ Jedna mjera	Jedan po regulatore
Zaštita od neovlaštenog podešavanja	✅ Jedna zaključiva jedinica	Jedan po uređaju — više zaključivih jedinica
Usklađenost procesa — jednoličan pritisak	✅ Adequate	✅ Izvrsno
Usklađenost procesa — višestruki pritisak	❌ Ne može se postići	✅ Ispravna specifikacija
Komplet za obnovu regulatora (Bepto)	$	$ po jedinici
Filter element (Bepto)	$	$ (ako su filtri po uređaju)
Vrijeme isporuke (Bepto)	3–7 radnih dana	3–7 radnih dana

Hibridna arhitektura — optimalno rješenje za složene mašine

Većina mašina srednje do visoke složenosti ima koristi od hibridne arhitekture koja kombinuje centralizirano FRL sa regulatorima na mjestu upotrebe:

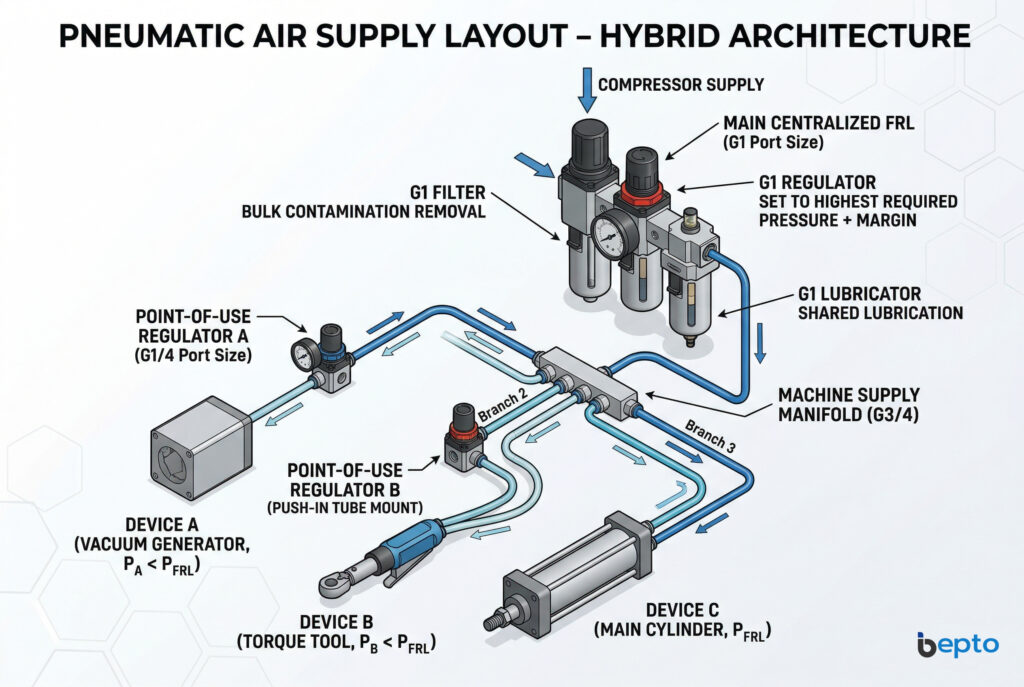

Raspored pneumatskog dovoda zraka

Prednosti hibridne arhitekture:

• ✅ Pojedinačni filter element za uklanjanje grubih nečistoća
• ✅ Jedan podmazivač za sve podmazane uređaje
• ✅ Individualna optimizacija pritiska po uređaju
• ✅ Izolacija fluktuacije napajanja na svakom kritičnom uređaju
• ✅ Potrošnja komprimovanog zraka minimalizirana po uređaju
• ✅ Održavanje koncentrisano na centralizovanom FRL-u za filter i podmazivač

Ukupni troškovi vlasništva — trijegodišnje poređenje

Scenarij 1: Jednostavna mašina — svi uređaji pod istim pritiskom

Element troška	Samo centralizirano FRL	Centralizirano + na mjestu upotrebe
Jedinični trošak FRL jedinice	$	$
Trošak regulatora na mjestu upotrebe	Nijedan	$$ (nepotrebno)
Radovi na instalaciji	$	$$
Održavanje (3 godine)	$	$$
Neusklađenost procesa	✅ Nijedan — pritisak je ravnomjeran i dovoljan	✅ Nijedan
Ukupni troškovi za 3 godine	$$ ✅	$$$

Presuda: samo centralizirano FRL — dodavanje na mjestu upotrebe povećava troškove bez koristi.

Scenarij 2: Mašina s višestrukim pritiskom (Mei-Lingova aplikacija)

Element troška	Samo centralizirano FRL	Centralizirano + na mjestu upotrebe
Jedinični trošak FRL jedinice	$	$
Trošak regulatora na mjestu upotrebe	Nijedan	$$
Oštećenje komponente (prekomjerni pritisak)	$$$$ po mjesecu	Nijedan
Prerađivanje neusklađenosti obrtnog momenta	$$$$$ po mjesecu	Nijedan
Otpad komprimiranog zraka (prekomjerni pritisak)	$$$ po mjesecu	✅ smanjenje 22%
Ukupni troškovi za 3 godine	$$$$$$$	$$$ ✅

Presuda: Regulatori na mjestu upotrebe se isplate za manje od 3 sedmice samo zahvaljujući uklanjanju oštećenja i ponovnog rada.

Scenarij 3: Proces osjetljiv na pritisak (prskanje, moment, test)

Element troška	Samo centralizirano FRL	Mjesto upotrebe na kritičnim uređajima
Stabilnost pritiska na uređaju	±0,6 bara	✅ ±0,03 bara
Stopa usklađenosti procesa	78% (varijacija pritiska)	✅ 99.2%
Trošak otpada i prerade	$$$$$$	$
Vraćanje robe	$$$$$	Nijedan
Trošak regulatora na mjestu upotrebe	Nijedan	$$
Ukupni troškovi za 3 godine	$$$$$$$$	$$$ ✅

U kompaniji Bepto isporučujemo centralizirane FRL jedinice svih veličina priključaka (od G1/8 do G1), minijaturne regulatore na mjestu upotrebe (G1/8, G1/4, priključak za cjevku na gurnje), precizni regulatori s histerezom od ±0,02 bara, kompleti za obnovu dijafragme i sjedala regulatora te zamjenski filter elementi za sve glavne pneumatske marke FRL i regulatora — s kapacitetom protoka, rasponom tlaka i točnošću regulacije potvrđenim za vašu specifičnu primjenu prije otpreme. ⚡

Zaključak

Mapirajte svaki pneumatski uređaj na vašoj mašini prema tri parametra prije odabira centralizirane ili regulacije na mjestu potrošnje: pritisak koji svaki uređaj zahtijeva, toleranciju stabilnosti pritiska koju proces svakog uređaja zahtijeva i varijaciju pritiska napajanja koju će svaki uređaj iskusiti zbog padova u distribuciji i fluktuacija zajedničke potražnje. Odredite samo centralizirani FRL za mašine kod kojih svi uređaji rade na istom pritisku unutar ±0,3 bara i gdje je varijacija napajanja prihvatljiva na svim uređajima. Odredite regulatore na mjestu upotrebe za svaki uređaj kojem je potreban pritisak različit od centralizovanog napajanja, za svaki uređaj čija usklađenost procesa zahtijeva veću stabilnost pritiska nego što centralizovani sistem može pružiti, i za svaki uređaj gdje prekomjerni pritisak rasipa komprimirani zrak brzinom koja opravdava trošak regulatora u razumnom roku povrata ulaganja. Hibridna arhitektura — centralizirani FRL za filtraciju i podmazivanje, regulatori na mjestu potrošnje za kontrolu pritiska na nivou uređaja — pruža jednostavnost održavanja centralizirane obrade sa nezavisnošću pritiska distribuirane regulacije i predstavlja ispravnu specifikaciju za većinu industrijskih mašina srednje do visoke složenosti. 💪

Često postavljana pitanja o centraliziranim FRL-ovima naspram regulatora na mjestu upotrebe

1. Objašnjava osnovnu jednadžbu fluidne dinamike koja se koristi za izračunavanje pada pritiska u distributivnim cijevima. ↩

2. Detaljno opisuje inženjersku metodologiju za izračunavanje istovremene vršne potražnje za protokom u automatiziranim mašinama. ↩

3. Istražuje kako elektronička proporcionalna tehnologija postiže automatizirano i visoko precizno profiliranje pritiska. ↩

4. Definira kako mehanička histereza utječe na preciznost i ponovljivost ventila za kontrolu pritiska. ↩

5. Pruža industrijske podatke o gubicima energije i troškovnim implikacijama povezanih s prekomjernim pritiskom pneumatskih sistema. ↩
