Usporedba internih i eksternih pilot-sistema za visokoprotok solenoidnih ventila

Vaš solenoidni ventil velikog promjera ne uspijeva prebaciti pri niskom sistemskom pritisku, neprekidno se nepravilno prebacuje pri pokretanju prije nego što se razvije pritisak u cijevima, ili se ne vraća u početni položaj pod utjecajem opruge kada mu se prekine napajanje, jer unutrašnji pilotski pritisak nije dovoljan da nadvlada silu opruge glavnog klipa. Naveli ste pilotski upravljani solenoidni ventil prema veličini priključka, koeficijent protoka¹, i napon — tri parametra na svakom dijagramu za odabir — a tip pilota bio je onaj koji je katalog podrazumijevano isporučivao. Sada vam ventil trešti pri sistemskom pritisku od 1,5 bara, vaš cilindar ne dovršava hod u prvom ciklusu nakon isključenja preko vikenda, a vaš inženjer za održavanje ručno pokreće ventil pri pokretanju jer unutrašnji pilot ne može generirati dovoljno sile da pomjeri glavnu kliznu ploču dok pritisak u cijevi ne dostigne 2,5 bara. Tip pilota nije fusnota u specifikaciji ventila — to je radni uslov koji određuje da li će vaš ventil pouzdano prebacivati kroz cijeli raspon sistema, uključujući prolazne pojave niskog pritiska pri pokretanju, padove pritiska pri velikoj potražnji za protokom i minimalne uslove pritiska koje vaš proces nameće. 🔧

Unutrašnje pilotiranje je ispravna specifikacija za solenoidne ventile velikog protoka u sistemima koji održavaju konstantan pritisak u cijevovodu iznad minimalnog praga pritiska za pilotiranje ventila tokom cijelog radnog ciklusa — ne zahtijeva vanjsku vezu za napajanje pilotom, koristi pritisak glavnog cijevovoda kao izvor pilot pritiska i predstavlja jednostavniju i jeftiniju instalaciju. Eksterno pilotiranje je ispravna specifikacija za svaku primjenu visokoprotočnih solenoidnih ventila u kojima tlak glavne linije padne ispod minimalnog praga pilotiranja tokom rada, gdje se ventil mora prebaciti pri nultom ili gotovo nultom tlaku glavne linije, gdje bi povratni tlak na odvodnom otvoru spriječio odvodnjavanje unutrašnjeg pilota, ili gdje se može osigurati zasebno stabilno napajanje pilotom kako bi se garantovao pouzdan rad neovisno o fluktuacijama tlaka glavne linije.

Uzmimo Bogdana, inženjera pneumatskih sistema u tvornici guma u Łódźu, Poljska. Njegovi solenoidni ventili velikog promjera od 1 inča, koji kontroliraju napuhavanje balona na njegovim vulkanizacionim presama, bili su specificirani s unutrašnjim pilotiranjem — standardnim kataloškim izborom za veličinu priključka. Prilikom pokretanja prese, tlak u glavnoj cijevi rastao je od nule, a od njegovih ventila se zahtijevalo da se preklope na 0,8 bara kako bi pokrenuli sekvencu prednapuhavanja balona. Njegov minimalni unutrašnji pilot-pritisak bio je 1,5 bara — ventil se ne bi prebacivao dok pritisak u liniji ne dostigne 1,5 bara, njegova sekvenca prednapuhavanja bila je odgođena za 8–12 sekundi pri svakom pokretanju prese, a kontroler sekvence je generisao alarme o grešci jer signal potvrde pritiska u vreći nije primljen unutar programiranog vremenskog ograničenja. Prelazak na vanjsko pilotiranje sa zasebnim pilotskim napajanjem od 4 bara iz malog akumulatora u potpunosti je eliminisao kašnjenje pri pokretanju — njegove ventile se prebacuju pri nuli radnog pritiska, njegova sekvenca pokretanja se završava unutar programiranog vremenskog ograničenja u svakom ciklusu, a dostupnost njegove prese se poboljšala za 3,21 TP3T zahvaljujući eliminaciji resetovanja grešaka pri pokretanju. 🔧

Sadržaj

• Koje su osnovne razlike u operativnim principima između unutrašnjeg i vanjskog pilotiranja kod visokoprotočnih solenoidnih ventila?
• Kada je interno pilotiranje ispravna specifikacija za solenoidni ventil visokog protoka?
• Koje aplikacije visokog protoka zahtijevaju eksterno pilotiranje za pouzdan rad?
• Kako se interno i eksterno pilotiranje uspoređuju po pouzdanosti, vremenu odgovora i ukupnim troškovima?

Koje su osnovne razlike u operativnim principima između unutrašnjeg i vanjskog pilotiranja kod visokoprotočnih solenoidnih ventila?

Razumijevanje izvora pilot-pritiska i ravnoteže sila koje pomiču glavni ventil ono je što razlikuje inženjere koji ispravno odrede tip pilota od onih koji tek tokom puštanja u rad otkriju grešku u specifikaciji. 🤔

U elektromagnetskom ventilu s unutrašnjim pilotiranjem i velikim protokom, pilot solenoid crpi radni pritisak iz glavnog dovodnog priključka (Priključak 1) — istog pritiska kojim ventil upravlja. Kada se solenoid aktivira, otvara mali pilotski otvor koji usmjerava pritisak glavne linije na kraj pilotskog klipa ili klizača, stvarajući silu koja pomjera glavni klizač protiv svoje opruge. Ako je pritisak u glavnoj liniji ispod minimalnog praga pilota, sila pilota je nedovoljna za pomjeranje glavnog klipa, i ventil se ne aktivira bez obzira na to da li je zavojnica solenoida napajana. Kod vanjski pilotiranog ventila, pilot solenoid crpi radni pritisak iz namjenskog vanjskog pilot-priključka (Priključak 12 ili Priključak 14 u ISO notacija²) koji je povezan sa zasebnim, nezavisnim izvorom pritiska — pilotski pritisak je odvojen od glavnog pritiska u cijevi, i ventil se pouzdano pomjera sve dok vanjski pilotski dovod održava adekvatan pritisak, bez obzira na to šta se dešava s glavnim pritiskom u cijevi.

Usporedba osnovnih mehanizama pilotiranja

Nekretnina	Unutrašnje pilotiranje	Vanjsko pilotiranje
Izvor pritiska pilota	Glavni priključak za napajanje (Priključak 1)	Namjenski eksterni pilotski priključak (Priključak 12/14)
Pritisak pilota = pritisak glavne linije	✅ Da — direktno spojeno	❌ Ne — nezavisni izvor
Minimalni radni pritisak	1,5–3 bara je uobičajeno (glavna cijev)	Određeno pilotskom opskrbom — nezavisno
Promjene pri nultom pritisku u glavnoj cijevi	❌ Ne — nema pilot snaga	✅ Da — nezavisna opskrba pilota
Promjene pri niskom pritisku glavne linije	❌ Ne — ispod pilotskog praga	✅ Da — pilotski snabdijevatelj održava pritisak
Potrebna je vanjska veza za opskrbu pilotom	❌ Ne	✅ Da — dodatni priključak i cijev
Kompleksnost instalacije	✅ Jednostavno — nije potreban pilotski optok	Dodatni priključak za opskrbu pilota
Povratni pritisak na izduv utiče na promjenu brzina.	✅ Unutrašnji odvod — može biti zahvaćen	✅ Dostupna opcija vanjskog odvodnje
Raspon radnog pritiska pilota	Fiksno — znači glavna linija	✅ Izborno — optimizirajte za silu uvijanja
Vrijeme odgovora	Standardno	✅ Potencijalno brže — optimizirani pilot P
Pogodno za vakuumsku uslugu	❌ Ne — nema pritiska pilota	✅ Da — vanjski pilot osigurava snagu
Pogodno za sisteme niskog pritiska	❌ Ispod 1,5–3 bara	✅ Da — pilot nezavisni
ISO oznaka porta (pilot)	Unutrašnje — nema zasebnog priključka	Priključak 12 (jedan solenoid) / Priključak 14 (dvostruki)
Tip odvodnje	Unutrašnji odvod (u ispušni kanal)	Mogućnost izbora unutrašnjeg ili vanjskog odvoda

Balans snaga — Zašto je minimalan pritisak pilota važan

Da bi se glavni ventil s pilotnim upravljanjem pomaknuo, pilotna sila mora prevazići silu opruge i trenje:

$F_{pilot} = P_{pilot} \times A_{pilot_piston}$

$F_{potreban} = F_{pružni} + F_{trenje} + F_{sila_toka}$

Uslov prebacivanja:
$P_{pilot} \times A_{pilot_piston} \geq F_{spring} + F_{friction} + F_{flow_force}$

Minimalni pilotski pritisak:
$P_{pilot,min} = \frac{F_{spring} + F_{friction} + F_{flow_force}}{A_{pilot_piston}}$

Za tipičan visokoprotočni ventil prečnika 1 inča:

• $F opruga$ = 15–25 N (povratna opruga)
• $F_{trenje}$ = 3–8 N (trenje brtve kolutnog prstena)
• $A_{pilot_piston}$ = 1,5–3 cm² (površina pilot-klipa)

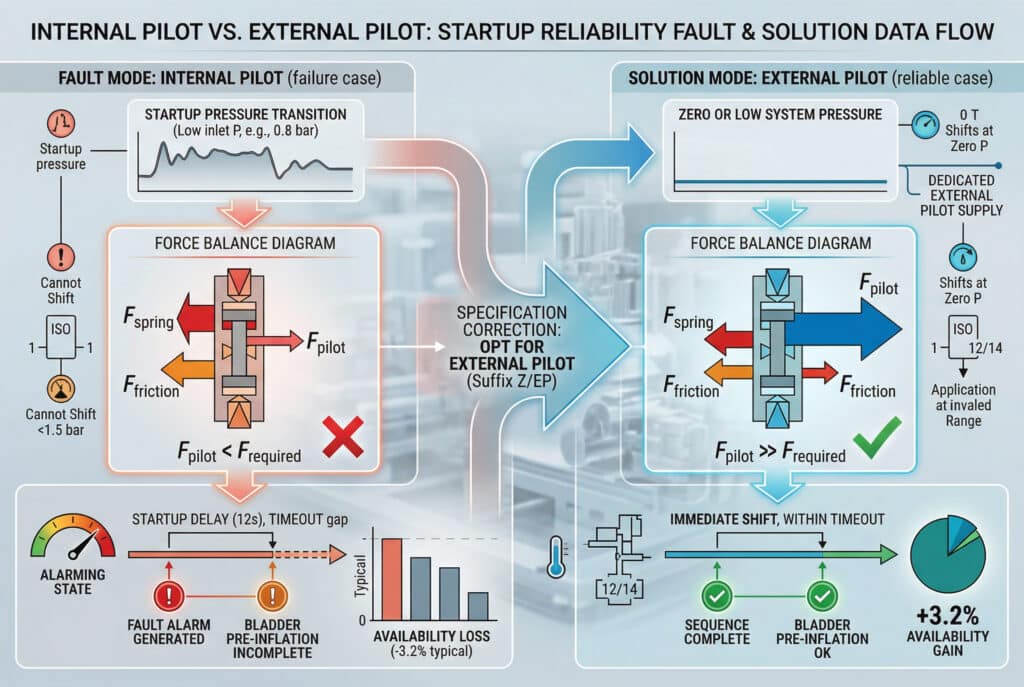

• $P_{pilot,min}$ = 1,2–2,5 bara — prag koji Bogdanova instalacija u Łódźu nije mogla ispuniti pri pokretanju

Sa vanjskim pilotiranjem na 4 bara:
$F_{pilot} = 4 \times 10^5 \times 2 \times 10^{-4} = 80 \text{ N} \gg F_{required} = 26–33 \text{ N}$

Margina snage = 2,4–3,1× potrebnog — pouzdano prebacivanje pri svim glavnim radnim uslovima. ✅

Unutrašnji nasuprot vanjskom odvodu — često zanemarena druga specifikacija

Ventili kojima upravlja pilot imaju dvije nezavisne specifikacije: izvor pilota (unutrašnji/vanjski) i put drena (unutrašnji/vanjski):

Pilot / kombinacija odvodnje	ISO oznaka	Prijava
Unutrašnji pilot / Unutrašnji odvod	Standard — bez sufiksa	✅ Najčešći — jednostavni sistemi
Unutrašnji pilot / Vanjski odvod	Završnica “Y” ili “ET”	Postoji povratni pritisak na izduvnoj grani
Vanjski pilot / unutrašnji odvod	Zadatak “Z” ili “EP”	Nizak glavni pritisak, normalno ispuštanje
Vanjski pilot / Vanjski odvod	Zadatak “ZY” ili “EPET”	Niski glavni pritisak + povratni pritisak na ispustu

⚠️ Kritična napomena o specifikaciji: Povratni pritisak na ispušnom otvoru (otvor 3/5) utječe na ventile s unutrašnjim odvodom — put povrata pilotažnog klipa je kroz ispušni otvor, a povratni pritisak na ispušnom otvoru djeluje suprotno povratu pilotažnog klipa, povećavajući efektivnu silu opruge koju pilot mora prevladati. U sistemima sa povratnim pritiskom na ispušnoj grani (prigušivači sa visokim otporom, kolektori, ispušne linije pod pozitivnim pritiskom), unutrašnji odvodni ventil može ne uspjeti da se vrati u poziciju pod oprugom čak i kada je deaktiviran. Vanjski odvod eliminira ovu ovisnost.

U Bepto isporučujemo kućišta solenoidnih ventila s pilot upravljanjem, podsklopove pilot solenoida, komplete brtvi za glavnu kliznu ploču i komplete brtvi za pilot klip za sve vodeće brendove visokoprotočnih solenoidnih ventila — uz potvrđenu vrstu pilota (unutrašnja/vanjska), vrstu odvodnje (unutrašnja/vanjska), minimalni pilot tlak i Cv vrijednost za svaki proizvod. 💰

Kada je interno pilotiranje ispravna specifikacija za solenoidni ventil visokog protoka?

Unutarnje pilotiranje je ispravna i najčešća specifikacija za solenoidne ventile velikog protoka u većini industrijskih pneumatskih primjena — jer su uvjeti zbog kojih unutarnje pilotiranje ne uspijeva specifični i prepoznatljivi, a kada ti uvjeti ne postoje, unutarnje pilotiranje omogućuje jednostavniju, jeftiniju instalaciju s potpuno zadovoljavajućom pouzdanošću. ✅

Unutarnje pilotiranje je ispravna specifikacija za solenoidne ventile visokog protoka u sistemima gdje je pritisak glavne linije dosljedno održavan iznad minimalnog praga pilot-pritiska ventila tokom cijelog radnog ciklusa — uključujući pokretanje, padove pritiska pri vršnoj potražnji za protokom i sve pritisne transijente nastale istovremenim aktiviranjem više ventila na istom dovodnom kolektoru. Kada su ovi uslovi ispunjeni, unutarnje pilotiranje ne zahtijeva dodatnu infrastrukturu za napajanje pilot-signalom, dodatne priključke na portovima niti održavanje napajanja pilot-signalom.

Idealna primjena za unutrašnje pilotiranje

• 🏭 Stabilni industrijski pneumatski sistemi — dosljedno snabdijevanje od 5–8 bara, bez problema pri pokretanju
• ⚙️ Kolos s jednim ventilom — nema istovremenog pada tlaka pri aktivaciji
• 🔧 Aktivacija ventila srednjeg ciklusa — sistem je potpuno pod pritiskom prije nego što ventil mora da se pomjeri
• 📦 Mašine za pakovanje — konstantan pritisak napajanja, bez sekvenci pokretanja pri niskom pritisku
• 🚗 Sklapanje automobila — regulisano snabdijevanje, pritisak održavan tokom cijele smjene
• 💧 Kontrola fluida — voda i hidraulična usluga iznad minimalnog pilot pritiska
• 🔩 Opća automatizacija — standardni sistemi od 5–7 bara s odgovarajućom rezervom tlaka

Unutrašnji izbor pilotiranja prema stanju sistema

Stanje sistema	Da li je unutrašnje pilotiranje ispravno?
Pritisak glavne linije dosljedno > 2× minimalni pilot pritisak	✅ Da — adekvatan marža
Ventil se aktivira tek nakon što sistem dostigne puni radni pritisak.	✅ Da — pritisak dostupan pri promjeni
Jedan ventil na dovodu — nema pada pri istovremenom aktiviranju	✅ Da — dijeljenje bez pritiska
Nema nazadnog pritiska u izduvu (slobodni izduv ili prigušnik s malim otporom)	✅ Da — funkcije unutrašnjeg odvodnjavanja
Standardno industrijsko snabdijevanje od 5–8 bara	✅ Da — znatno iznad pilotskog praga
Sekvenca pokretanja zahtijeva prebacivanje ispod 2 bara	❌ Potreban je vanjski pilot
Više velikih ventila se istovremeno pomiču.	⚠️ Provjerite pad pritiska pri istovremenom aktiviranju
Vakuumski ili subatmosferski glavni vod	❌ Potreban je vanjski pilot
Izduvni kolektor sa značajnim povratnim pritiskom	⚠️ Potreban je vanjski odvod
Pritisak u sistemu znatno varira (0,5–8 bar)	❌ Potreban je vanjski pilot

Verifikacija minimalnog pilot-pritiska — ispravan izračun

Prije preciziranja unutrašnjeg pilotiranja, provjerite razliku tlaka tokom cijelog radnog ciklusa:

Korak 1 — Odredite minimalni pritisak u glavnoj cijevi tokom aktivacije ventila:

$P_{line,min} = P_{napajanja} – \Delta P_{distribucije} – \Delta P_{simultano}$

Gdje:

• $\Delta P_{distribution}$ = pad pritiska u distribuciji dovoda pri vršnom protoku
• $\Delta P_{simultaneous}$ = pad pritiska usljed istovremene aktivacije ventila

Korak 2 — Provjerite razliku u odnosu na minimalni pilotski pritisak:

$\text{Marža pritiska} = \frac{P_{line,min}}{P_{pilot,min}} \geq 1.5 \text{ (preporučeno)}$

Marža pritiska	Pouzdanost unutrašnjeg pilotiranja
2.0	✅ Izvrsno — navedite unutrašnjeg pilota
1,5–2,0	✅ Dobro — unutrašnji pilot prihvatljiv
1.2–1.5	⚠️ Marginalno — provjerite u najgorem slučaju
1.0–1.2	❌ Nedovoljno — navedite vanjskog pilota
manje od 1,0	❌ Ne može se prebaciti — potreban je vanjski pilot

Pad unutrašnjeg pilot-pritiska pri istovremenom aktiviranju

Kada se više unutrašnje pilotiranih visokoprotočnih ventila istovremeno aktivira na zajedničkom dovodnom kolektoru, trenutna potražnja za protokom uzrokuje pad pritiska³ koji smanjuje pritisak pilota za sve ventile:

$\Delta P_{manifold} = \frac{Q_{total}^2}{\sum C_v^2} \times K_{manifold}$

Praktičan primjer — 4 × DN25 ventila istovremeno aktivirana:

Pritisak snabdijevanja	Istovremeni ΔP	Efektivni pilotski pritisak	Pouzdana promjena brzina?
6 bar	0,3 bara	5,7 bara	✅ Da
4 bara	0,5 bara	3,5 bara	✅ Da
2,5 bara	0,8 bara	1,7 bara	⚠️ Marginalno
2,0 bara	0,8 bara	1,2 bara	❌ Ispod praga

Aiko, sistemski inženjer u proizvođaču pneumatskih preša u Osaki, Japan, propisuje unutrašnje pilotiranje za sve svoje visokoprotočne ventile — njeni sistemi rade na konstantnom pritisku napajanja od 6 bara, njeni ventili se aktiviraju sekvencijalno (nikada istovremeno), i njen minimalni pritisak u liniji tokom aktivacije nikada ne pada ispod 5,2 bara. Njena margina pritiska je 5,2 / 1,8 = 2,9 — znatno iznad preporučenog minimalnog vrijednosti od 1,5. Unutrašnje pilotiranje je ispravna, jednostavnija i jeftinija specifikacija za njenu primjenu. 💡

Koje aplikacije visokog protoka zahtijevaju eksterno pilotiranje za pouzdan rad?

Vanjsko pilotiranje rješava specifičan i visokovrijedan skup problema visokoprotoknih ventila koje unutrašnje pilotiranje ne može riješiti — a u primjenama gdje se ti problemi javljaju, vanjsko pilotiranje nije preferencija, već funkcionalna nužnost. 🎯

Za sve primjene solenoidnih ventila s visokim protokom gdje je tlak u glavnoj cijevi u trenutku potrebne aktivacije ventila niži od donje granice unutrašnjeg pilota ventila — uključujući sekvence pokretanja, korake procesa pri niskom tlaku, servis usisivača⁴, sistemi sa značajnim padom pritiska pri istovremenoj aktivaciji, i svaka primjena u kojoj ventil mora pouzdano da se pomjeri kroz raspon pritiska koji uključuje vrijednosti ispod minimuma unutrašnjeg pilota.

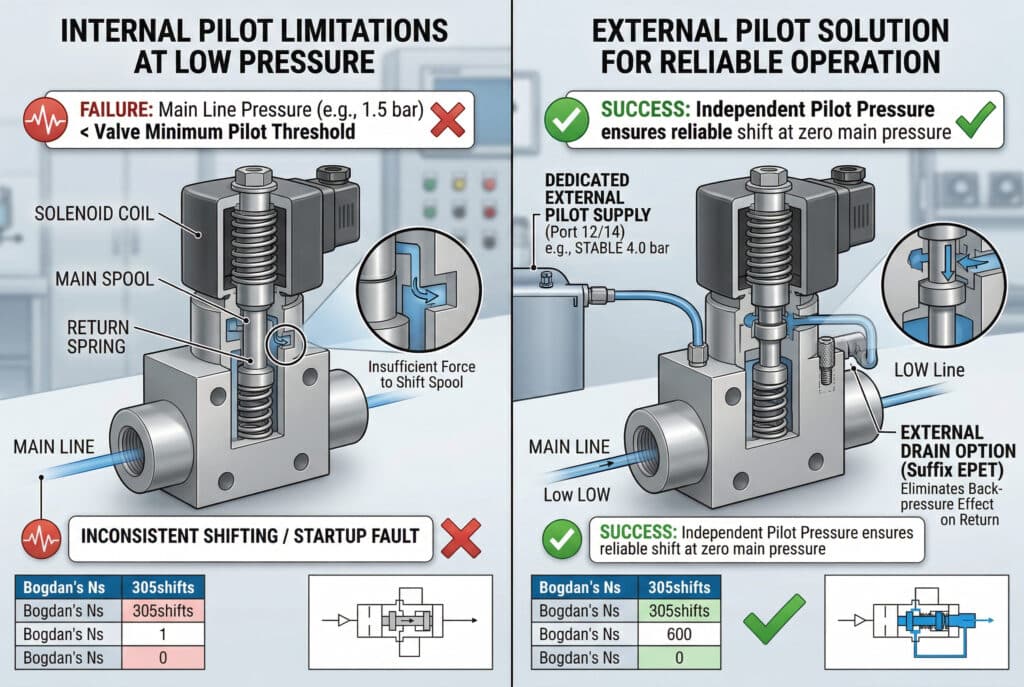

Unutrašnje pilotiranje ne može spriječiti da se vanjsko pilotiranje riješi.

Mod neuspjeha	Osnovni uzrok (interni pilot)	Rješenje za vanjskog pilota
Ventil ne uspijeva promijeniti položaj pri pokretanju	Glavna linija ispod pilotskog praga tokom pritiskanja	✅ Nezavisno pilotno napajanje — promjene pri nultom glavnom pritisku
Greška isteka vremena sekvence pokretanja	Pomak ventila odgođen dok se ne poveća pritisak u cijevovodu.	✅ Ventil se odmah pomjera pri napajanju solenoida
Neujednačeno prebacivanje pri niskom pritisku	Pilotna snaga marginalna — varijacija trenja uzrokuje promašaje	✅ Optimiziran pilotski pritisak — dosljedna margina sile
Ventil ne vraća (povrat na oprugu)	Povratni pritisak izduvnih gasova djeluje suprotno unutrašnjem odvođenju.	✅ Vanjski odvod eliminira efekt povratnog pritiska
Brbljanje pod minimalnim pritiskom	Pilotna sila oscilira oko praga pomaka	✅ Stalni pilot pritisak — bez oscilacija
Nema promjene u vakuumskoj usluzi	Nema pozitivnog pritiska za unutrašnji pilot	✅ Vanjski pilot osigurava pozitivan pritisak
Pad pritiska pri istovremenom aktiviranju	Zajednička opskrba pada ispod pilotskog praga	✅ Namjenska opskrba pilotom — neovisan o glavnoj liniji

Opcije vanjskog snabdijevanja pilotima

Izvor opreme za pilote	Opis	Prijava
Namjenska regulirana napojna linija	Odvojite regulator od glavnog kompresora.	✅ Najčešći — jednostavan i pouzdan
Mali akumulator (pilotski rezervoar)	1–5 litarski spremnik napunjen na pilotski pritisak	✅ Startne sekvence — pritisak dostupan prije uspostavljanja glavne linije
Odvojeni kompresorski krug	Nezavisni mali kompresor za pilota	Aplikacije visoke pouzdanosti — pilot nikada nije pogođen glavnim sistemom
Snabdijevanje instrumenta zrakom	Postojeći instrumentni zrak na 4–6 bara	✅ Gdje je dostupno instrumentno zraka
Hidraulički pilot (za hidrauličke ventile)	Hidraulički pritisak kao pilot izvor	Primjene hidrauličnih ventila visokog protoka

Dimenzioniranje eksternog pilot akumulatora — Bogdanovo rješenje iz Łódza

Za sekvence pokretanja koje zahtijevaju aktivaciju ventila prije nego što se razvije pritisak u glavnoj liniji:

Broj ciklusa smjene iz akumulatora:

$N_{shifts} = \frac{(P_{accumulator,initial} – P_{pilot,min}) \times V_{accumulator}}{P_{pilot,per_shift} \times V_{pilot_piston}}$

Za Bogdanovu instalaciju:

• $P_{akumulator,početni}$ = 4 bara (prednapunjeno)
• $P_{pilot,min}$ = 1,8 bara (minimalni pritisak ventila)
• $V_{akumulator}$ = 2 litre
• $V_{pilot_piston}$ = 8 cm³ po smjeni
• $N_pomaka$ = (4 – 1.8) × 2000 / (1.8 × 8) = 305 pomaka samo iz akumulatora

Njegova sekvenca pokretanja zahtijeva 6 pomaka ventila — 2-litarski akumulator osigurava 50× potrebni kapacitet pokretanja bez doprinosa tlaka glavne linije. ✅

Vanjsko pilotiranje — Aplikacije po kategoriji

Kategorija 1: Sistemi niskog i promjenjivog pritiska

Raspon sistemačkog pritiska	Status unutrašnjeg pilota	Potreban li je vanjski pilot?
0–1,5 bara (pneumatika niskog pritiska)	❌ Ispod praga	✅ Da
1,5–2,5 bara (ispod standardnog pritiska)	⚠️ Marginalno	✅ Da — bez marže
0–8 bar (promjenjivo — uključuje faze niskog pritiska)	❌ Neuspijeva tokom niskih faza	✅ Da
5–8 bar (standardno industrijski)	✅ Adequate	❌ Nije potrebno

Kategorija 2: Primjene pokretanja i sekvence

Početno stanje	Potreban li je vanjski pilot?
Ventil se mora pomaknuti prije nego što glavna cijev dostigne 2 bara.	✅ Da
Startup sekvenca ima programirani timeout kraći od vremena potrebno za izgradnju pritiska	✅ Da
Ventil za hitno isključenje mora se otvoriti pri nuli sistemskog pritiska.	✅ Da — kritično za sigurnost
Normalno pokretanje — ventil se prebacuje nakon potpunog pritiska	❌ Interni pilot adekvatan

Kategorija 3: Usluga vakuuma i subatmosferskog tlaka

Uslovi usluge	Potreban li je vanjski pilot?
Glavna linija na vakuumu (negativan mjerni pritisak)	✅ Da — obavezno
Glavna linija na atmosferskom (0 bar manometar)	✅ Da — bez pritiska pilota
Regulator vakuumskog generatora	✅ Da
Ventil za otpuštanje vakuumskog stezaljka	✅ Da

Kategorija 4: Ispušni sistemi sa visokim povratnim pritiskom

Stanje izduvne cijevi	Potreban li je vanjski odvod?
Slobodan ispuh — bez ograničenja	❌ Adekvatno unutrašnje pražnjenje
Prigušivač s niskim otporom (< 0,3 bara nazadnog pritiska)	❌ Adekvatno unutrašnje pražnjenje
Prigušivač s visokim otporom (> 0,5 bara nazadnog pritiska)	✅ Potreban je vanjski odvod
Izduvni kolektor s više ventila	⚠️ Provjerite nivo povratnog pritiska
Ispušni sistem s pozitivnim pritiskom (pritisnuti prostor)	✅ Potreban je vanjski odvod
Ugrađeni ispušni sistem (tečni povratni pritisak)	✅ Potreban je vanjski odvod

Kako se interno i eksterno pilotiranje uspoređuju po pouzdanosti, vremenu odgovora i ukupnim troškovima?

Izbor tipa pilota utječe na pouzdanost prebacivanja ventila u cijelom rasponu radnog pritiska, dosljednost vremena odziva, složenost instalacije i ukupne troškove kvarova ventila povezanih s pilotom — ne samo na nabavnu cijenu ventila. 💸

Unutarnje pilotiranje omogućava niže troškove instalacije i jednostavniju arhitekturu sistema kada su radni uslovi pritiska kompatibilni — nema dodatnih priključaka, nema infrastrukture za napajanje pilotom i nema održavanja te infrastrukture. Eksterno pilotiranje nosi umjerenu premiju u troškovima instalacije zbog priključka i infrastrukture za napajanje pilotom, ali pruža pouzdanost prebacivanja nezavisnu o pritisku, čime se eliminiše čitava klasa kvarova ventila povezanih s pilot-pritiskom koje unutarnje pilotiranje ne može spriječiti u zahtjevnim primjenama.

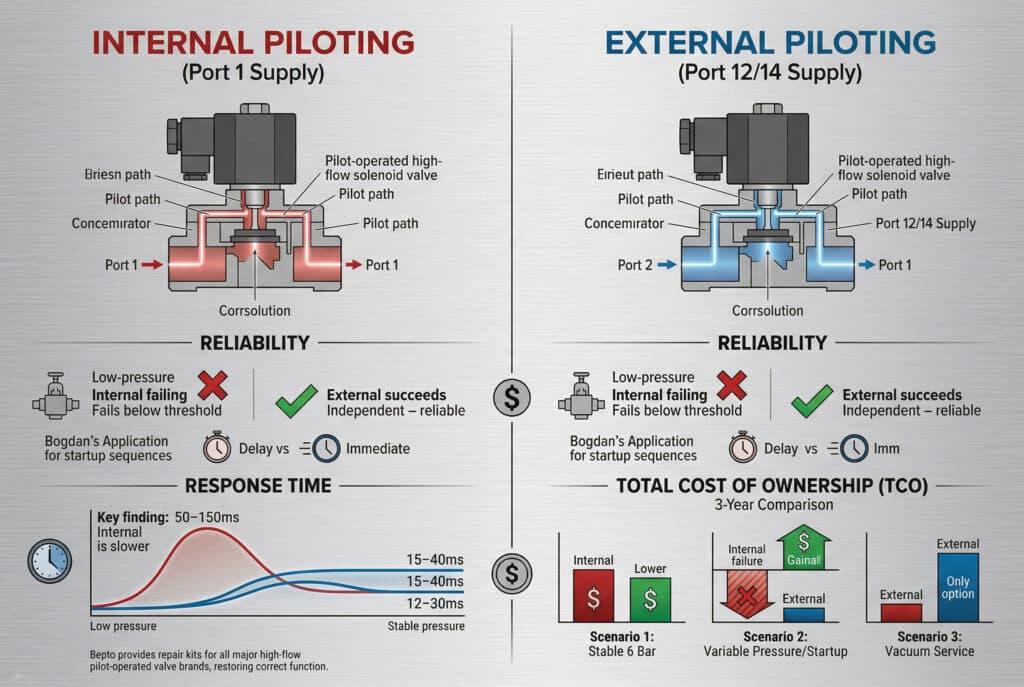

Pouzdanost, vrijeme odziva i usporedba troškova

Faktor	Unutrašnje pilotiranje	Vanjsko pilotiranje
Izvor pritiska pilota	Glavna linija (Port 1)	Posvećeno napajanje (Port 12/14)
Minimalni radni pritisak	1,5–3 bara (glavna linija)	✅ Nezavisno — glavni tlak već od 0 bar
Promjenjiva pouzdanost — stalan pritisak	✅ Izvrsno	✅ Izvrsno
Promjenjiva pouzdanost — nizak pritisak	❌ Ne zadovoljava prag	✅ Pouzdano — nezavisno
Promjenjiva pouzdanost — pokretanje	❌ Odgođeno dok pritisak ne poraste	✅ Odmah — zalihe pilota spremne
Promjenjiva pouzdanost — simultano aktiviranje	⚠️ Pad pritiska može uzrokovati promašaj	✅ Snabdijevanje pilota nije pogođeno
Vrijeme odgovora — standardni uslovi	Standardno	✅ Potencijalno brže — optimizirani pilot P
Vrijeme odgovora — niski pritisak	❌ Degradirano ili nema promjene	✅ Dosljedan
Sposobnost vakuumske usluge	❌ Nije moguće	✅ Da
Osjetljivost na povratni pritisak izduvnih gasova	⚠️ Pogođen unutrašnji odvod	✅ Opcija vanjskog odvodnika
Povezivanja instalacije	✅ Samo dovod + odvod	Dovod + ispuh + dovod za pilota
Potrebna je cjev za pilotsku opremu.	❌ Nijedan	✅ Da — dodatna veza
Potrebno je regulisati opskrbu pilotima	❌ Nijedan	✅ Da — ili zajednički instrumentni zrak
Pilot akumulator (pokretanje)	❌ Ne primjenjivo	Opcionalno — za sekvence pokretanja
Kompleksnost arhitekture sistema	✅ Jednostavno	Umjeren
Održavanje zaliha pilota	❌ Nijedan	Godišnja inspekcija regulatora
Cijena ventilske glave (isti Cv)	✅ Isto ili nešto niže	Isto ili nešto više
Podsklop pilot solenoida	✅ Standardno	✅ Standard — ista komponenta
Komplet brtvi glavnog namotaja (Bepto)	$	$
Pilot komplet zaptivki za klip (Bepto)	$	$
Vrijeme isporuke (Bepto)	3–7 radnih dana	3–7 radnih dana

Usporedba vremena odgovora — interni naspram eksternog pilota

Ventil vrijeme odgovora⁵ za pilotom upravljan ventil visokog protoka:

$t_{response} = t_{solenoid} + t_{pilot_fill} + t_{spool_shift}$

Gdje:

• $t_{solenoid}$ = vrijeme energizacije solenoidne zavojnice (5–15 ms — isto za oba)
• $vreme_punjenja_pilot_a$ = vrijeme potrebno da se zapremina pilot-klipa napuni do pritiska za prebacivanje
• $t_{spool_shift}$ = vrijeme mehaničkog hoda rolne

Vrijeme punjenja pilota:
$t_{pilot_fill} = \frac{V_{pilot} \times P_{shift}}{Q_{pilot_orifice} \times P_{supply}}$

Tip pilota	Pilotski pritisak	Vrijeme popunjavanja za pilota	Ukupni odgovor
Unutrašnje — 6-barno napajanje	6 bar	✅ Brzo — visok ΔP preko pilot otvora	15–35ms
Unutrašnje — napajanje 2 bara	2 bara	⚠️ Sporo — niski ΔP, marginalna sila	50–150ms
Vanjski — 4 bar posvećena	4 bara (stabilno)	✅ Brzo — dosljedan ΔP	15–40 ms
Vanjski — 6 bar posvećenih	6 bar (stabilno)	✅ Najbrže — maksimalni ΔP	12–30 ms

Ključni nalaz: Pri niskom pritisku glavne linije vrijeme odziva unutrašnjeg pilota značajno se pogoršava — isti ventil koji se pri 6 bara pomjera za 25 ms može pri 2 bara trebati 120 ms, što uzrokuje greške u vremenskom sekvenciranju u primjenama s brzim ciklusima.

Ukupni troškovi vlasništva — trijegodišnje poređenje

Scenarij 1: Stabilni 6-barni sistem, nema zahtjeva za sekvencom pokretanja

Element troška	Unutrašnji pilot	Vanjski pilot
Trošak ventila	$	$
Infrastruktura za snabdijevanje pilota	Nijedan	$$ (regulator + cijev)
Radovi na instalaciji	$	$$
Neuspjesi vezani za pilotažu (3 godine)	✅ Nijedan — adekvatan pritisak	✅ Nijedan
Održavanje — snabdijevanje pilota	Nijedan	$ godišnji
Ukupni troškovi za 3 godine	$$✅	$$$

Presuda: Interni pilot smanjuje ukupne troškove — stabilan pritisak, nema problema pri pokretanju.

Scenarij 2: Sustav varijabilnog tlaka s sekvencom pokretanja (Bogdanova aplikacija)

Element troška	Unutrašnji pilot	Vanjski pilot
Trošak ventila	$	$
Infrastruktura za snabdijevanje pilota	Nijedan	$$ (akumulator + regulator)
Radovi na instalaciji	$	$$
Ponovno pokretanje zbog greške startupa (3 godine)	$$$$ (vrijeme operatora × dnevni događaji)	Nijedan
Modifikacije kontrolera sekvence	$$$ (produženi tajmeri)	Nijedan
Gubitak dostupnosti za štampu	$$$$$ (3.2% × produkcijska vrijednost)	Nijedan
Ukupni troškovi za 3 godine	$$$$$$	$$$ ✅

Presuda: Eksterni pilot dramatično smanjuje ukupne troškove — pouzdanost startupa pokriva infrastrukturu u prvom mjesecu.

Scenarij 3: Primjena usisne usluge

Element troška	Unutrašnji pilot	Vanjski pilot
Menjač mijenja brzine pouzdano	❌ Ne — ne može funkcionisati	✅ Da
Prijava je izvodljiva	❌ Nije moguće	✅ Da
Presuda	Ne primjenjivo	Jedina opcija ✅

U Bepto isporučujemo komplete brtvila glavne zavojnice, komplete O-prstenova za pilot-klip, sklopove zavojnica solenoida i kompletne komplete za obnovu ventila za sve vodeće brendove visokoprotočnih pilot-upravljanih solenoidnih ventila — pokrivajući i unutrašnje i vanjske pilot-konfiguracije, uz potvrdu tipa pilota, tip odvodnje, minimalnog pilot-pritiska i Cv vrijednosti prije isporuke kako bismo osigurali da vaša obnova vrati ispravnu pilot-funkciju. ⚡

Zaključak

Provjerite vaš minimalni pritisak u glavnoj liniji u tačnom trenutku kada svaki solenoidni ventil visokog protoka mora preći — uključujući pokretanje, padove pritiska pri istovremenoj aktivaciji i sve faze procesa niskog pritiska — prije nego što odredite unutrašnje ili vanjsko pilotiranje. Odredite unutrašnje pilotiranje kada vaš minimalni pritisak u cijevovodu u trenutku prebacivanja prelazi 1,5× minimalnog praga pilotiranja ventila, a sekvence pokretanja ne zahtijevaju prebacivanje ispod tog praga. Odredite vanjsko pilotiranje za svaku primjenu gdje minimalni pritisak u cijevovodu u trenutku prebacivanja padne ispod minimalnog praga pilotiranja, gdje sekvence pokretanja zahtijevaju aktivaciju ventila prije nego što pritisak u cijevovodu poraste, gdje je u pitanju vakuumska ili subatmosferska usluga, ili gdje povratni pritisak ispušnih gasova zahtijeva vanjsko odvodnjavanje kako bi se osiguralo vraćanje opruge. Tip pilotiranja određuje da li se vaš ventil prebacuje u prvom ciklusu svakog radnog dana ili generiše alarm o kvaru koji zahtijeva ručno resetovanje prije nego što proizvodnja može početi — a ta odluka ne košta ništa ako se ispravno donese prilikom specifikacije, ali sve ako se ispravlja nakon puštanja u rad. 💪

Često postavljana pitanja o unutrašnjem naspram vanjskog pilotiranja za solenoidne ventile visokog protoka

1. Pruža čitaocima standardne inženjerske formule i metodologije za izračunavanje protočnog kapaciteta ventila. ↩

2. Usmjerava korisnike na službene međunarodne standarde za dijagrame pneumatskih sistema za prenos snage i raspored priključaka. ↩

3. Nudi tehničke smjernice za izračun složenih gubitaka tlaka u zajedničkim industrijskim razvodnicima zraka. ↩

4. Pruža temeljne inženjerske principe za projektovanje i rad pouzdanih industrijskih vakuumskih krugova. ↩

5. Povezuje čitaoce sa metodologijama testiranja za precizno mjerenje kašnjenja elektro-pneumatskog aktiviranja. ↩
