Bevezetés
Tapasztalt már olyan helyzetet, amikor egy pneumatikus henger a végállásába csapódott és megrongálta a berendezést? Az ellenőrizhetetlen ütközési erők tönkretehetik a rögzítő konzolokat, megrepeszthetik a hengerházakat és veszélyes munkahelyi körülményeket teremthetnek. Megfelelő számítások nélkül költséges leállások és biztonsági kockázatok kockázatát vállalja. 😰

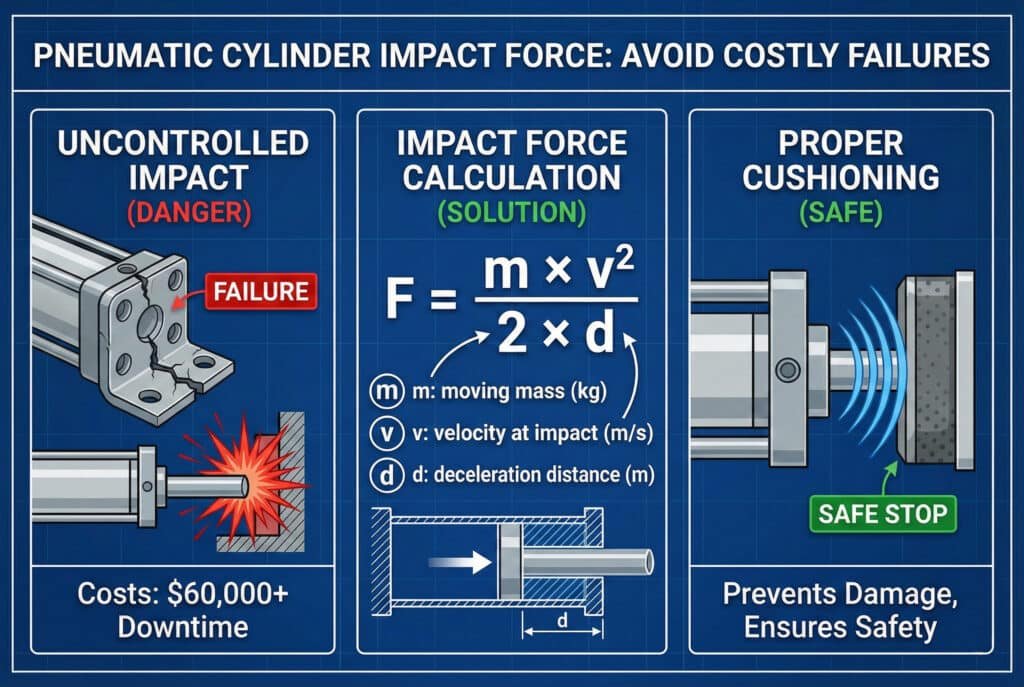

A pneumatikus henger ütési erejét a következő képlet segítségével számolják ki: , ahol m a mozgó tömeg (kg), sebesség1 ütközéskor (m/s), és d a lassulási távolság (m). Ez mozgási energia2 A konverzió határozza meg a rendszer által elnyelődő ütés terhelést, amely általában a henger névleges tolóerejének 2-10-szeresét teszi ki, a sebességtől és a párnázás3.
A múlt hónapban sürgős hívást kaptam Robertől, egy detroiti autóalkatrész-gyár karbantartási vezetőjétől. Gyártósorán két héten belül már harmadszor történt hiba a hengerfelfüggesztésben, ami több mint $60 000 dollárnyi leállási költséget okozott. Mi volt a hiba oka? Senki sem számította ki a tényleges ütközési erőket – egyszerűen feltételezték, hogy a rögzítőelemek kibírják a terhelést. Mutatom, hogyan lehet elkerülni Robert drága hibáját.
Tartalomjegyzék
- Milyen tényezők határozzák meg a pneumatikus henger ütési erejét?
- Hogyan számoljuk ki lépésről lépésre az ütközési erőt?
- Melyek a legjobb módszerek az ütközési erő csökkentésére?
- Mikor érdemes párnázást és mikor külső lengéscsillapítót használni?
- Következtetés
- Gyakran ismételt kérdések a pneumatikus henger ütőerejéről
Milyen tényezők határozzák meg a pneumatikus henger ütési erejét?
A változók megértése segít Önnek a pneumatikus rendszerekben fellépő romboló erők ellenőrzésében és minimalizálásában.
A pneumatikus henger ütközési erejét meghatározó fő tényezők a következők: mozgó tömeg (henger dugattyú, rúd és hasznos teher), ütközési sebesség, lassulási távolság és a csillapítás hatékonysága. A nagyobb sebességgel mozgó, nem megfelelő lassulással rendelkező nehezebb terhek exponenciálisan nagyobb ütközési erőt hoznak létre, amely meghaladhatja a szerkezeti határértékeket.
A legfontosabb változók magyarázata
Hadd bontsam le az egyes kritikus összetevőket:
- Mozgó tömeg (m): Tartalmazza a dugattyúszerelvényt, a rudat, a rögzítőelemeket és a hasznos terhet.
- Ütési sebesség (v): Sebesség, amikor a dugattyú érintkezik a végdugóval vagy a párnázó hüvellyel
- Féktávolság (d): Milyen távolságot tesz meg a párna vagy az abszorber a tömeg megállítása során?
- Légnyomás: A magasabb nyomás növeli mind a tolóerőt, mind a sebességet.
A probléma fizikai háttere
Az ütközési erő képlete a kinetikus energia elveiből származik. Amikor egy mozgó henger hirtelen megáll, az összes kinetikus energia (½mv²) nagyon rövid távolságon belül el kell, hogy oszlasszon. Megfelelő párnázás nélkül ez mindössze 1-2 mm-en belül történik, ami hatalmas csúcsértékű erőket eredményez. ⚡
A Bepto-nál úgy terveztük meg rúd nélküli hengerünket, hogy az állítható lengéscsillapító rendszerrel rendelkezik, amely a lassulási távolságot 10-15 mm-re növeli, így a csúcsütközési erőt 80%-vel csökkenti a kemény leállásokhoz képest. Ez különösen fontos a hosszú löketű alkalmazásoknál, ahol a sebesség elérheti az 1-2 m/s-ot.
Hogyan számoljuk ki lépésről lépésre az ütközési erőt?
A pontos számítások megelőzik a berendezések károsodását és biztosítják a biztonságos működést.
Az ütközési erő kiszámításához: (1) Határozza meg a teljes mozgó tömeget kg-ban, (2) Mérje meg vagy számítsa ki az ütközéskor m/s-ban kifejezett sebességet, (3) Határozza meg a lassulási távolságot méterben, (4) Alkalmazza a képletet. . 10 kg-os terhelés esetén, 1,5 m/s sebességgel és 5 mm-es párnaút mellett, az ütközési erő 2250 N, ami több mint ötszöröse a tipikus 400 N tolóerőnek.
Számítási példa
Vizsgáljuk meg Robert detroiti esetét:
Adott:
- Henger furata: 50 mm
- Löket: 800 mm (rudazat nélküli henger)
- Mozgó tömeg: 15 kg (szerszámokkal együtt)
- Üzemi nyomás: 6 bar
- Sebesség: 1,2 m/s
- Eredeti párnaút: 3 mm (0,003 m)
Számítás:
- F = (15 × 1,2²) / (2 × 0,003)
- F = (15 × 1,44) / 0,006
- F = 21,6 / 0,006
- F = 3600 N ütközési erő 💥
Összehasonlító táblázat
| Forgatókönyv | Mozgó tömeg | Sebesség | Párna távolság | Hatáserő |
|---|---|---|---|---|
| Robert eredeti beállítása | 15kg | 1,2 m/s | 3 mm | 3600 N |
| Bepto párnázással | 15kg | 1,2 m/s | 12mm | 900N |
| Külső abszorberrel | 15kg | 1,2 m/s | 25mm | 432N |
| Elméleti tolóerő | – | – | – | ~1180 N |
Figyeljék meg, hogy Robert ütési ereje milyen volt! több mint háromszor a henger névleges tolóereje! A rögzítő konzolok névleges terhelhetősége 2000 N volt – nem csoda, hogy folyamatosan meghibásodtak.
Miután egy jobb lengéscsillapítású Bepto rúd nélküli hengert szállítottunk, az ütközési erő 900 N-ra csökkent, ami jóval a biztonságos határértékeken belül van. A cserehenger 351 TP3T-vel olcsóbb volt, mint az OEM egység, és 48 órán belül kiszállították. Robert gyártósora már három hónapja problémamentesen működik. ✅
Melyek a legjobb módszerek az ütközési erő csökkentésére?
Az intelligens mérnöki megoldások jelentősen csökkentik az ütközés okozta meghibásodásokat és meghosszabbítják a berendezések élettartamát.
A leghatékonyabb ütközéscsökkentő módszerek a következők: (1) állítható pneumatikus lengéscsillapítás a féktávolság növelése érdekében, (2) áramlásszabályozó szelepek a közeledési sebesség csökkentése érdekében, (3) külső lengéscsillapítók nagy terhelés esetén, valamint (4) nyomáscsökkentés a fékezési fázisban. A módszerek kombinálásával az ütközési erők 90%-vel vagy annál is nagyobb mértékben csökkenthetők.
Gyakorlati megoldások hatékonyság szerint rangsorolva
Beépített párnázás (legköltséghatékonyabb)
- 4-5-szörösére növeli a féktávolságot
- Különböző terhelésekhez állítható
- Szabványos minőségű rúd nélküli hengerek
- Bepto hengerünk precízen állítható párnákkal rendelkezik.
Sebességszabályozás
- Áramlásszabályozó szelepek4 csökkenti az ütközési sebességet
- Egyszerű, olcsó megoldás
- Növelheti a ciklusidőt
- Közepes sebességű alkalmazásokhoz ideális
Külső lengéscsillapítók
- Lengéscsillapítók5 kezelni a rendkívüli ütéserőket
- Állítható energiaelnyelés
- Magasabb kezdeti költség, de maximális védelem
- 50 kg feletti terhelés esetén elengedhetetlen
Mikor érdemes párnázást és mikor külső lengéscsillapítót használni?
A megfelelő megoldás kiválasztása az Ön konkrét alkalmazási paramétereitől és költségvetési korlátaitól függ.
30 kg alatti terhelések esetén, 1,5 m/s alatti sebességgel történő mozgatáshoz használjon beépített pneumatikus lengéscsillapítást – ez az ipari alkalmazások 80%-jét fedi le. Váltson külső lengéscsillapítókra, ha a mozgatott tömeg meghaladja az 50 kg-ot, a sebesség meghaladja a 2 m/s-ot, vagy a számított ütközési erők több mint háromszorosa a henger tolóerejének.
Döntési mátrix
Tegye fel magának a következő kérdéseket:
- Mi a mozgó tömeged? 30 kg alatt a párnázás előnyösebb; 50 kg felett lengéscsillapítókra van szükség.
- Mekkora a ciklusod sebessége? A nagy sebességű alkalmazások mindkét megoldás előnyeit élvezik
- Mennyi a költségvetésed? A párnázás beépített; az abszorberek végenként $50-200-at adnak hozzá.
- Helykorlátozások? A beépített lengéscsillapítással ellátott rúd nélküli hengerek helytakarékosak
Nemrégiben együtt dolgoztam Jenniferrel, egy wisconsini csomagológép-gyártó projektmérnökével. Ő egy új raklapozási rendszert tervezett, amelyben 40 kg-os terhek 1,8 m/s sebességgel mozognak. Kezdeti számításai szerint 4800 N-os ütközési erők keletkeztek, ami a standard rögzítéshez túl magas érték volt.
Ajánlottuk a Bepto rúd nélküli hengert, amely fokozott csillapítással és külső lengéscsillapítókkal rendelkezik a végpozíciókban. Ez a kombináció 600 N alá csökkentette az ütközési erőt, miközben megőrizte a szükséges ciklussebességet. A teljes megoldás $1200-zal olcsóbb volt, mint az OEM alternatíva, amelyet ajánlottak neki, és 5 nap alatt szállítottuk, szemben a 6 hetes átfutási idővel. 🎯
Következtetés
A pneumatikus henger ütőerejének kiszámítása és szabályozása védi a berendezéseket, csökkenti az állásidőt és biztosítja a kezelők biztonságát, így ez egy kritikus mérnöki lépés, amely sokszorosára megtérül. 💡
Gyakran ismételt kérdések a pneumatikus henger ütőerejéről
Mi a biztonságos ütési erő a pneumatikus hengerek esetében?
Általános szabályként az ütközési erők nem haladhatják meg a henger névleges tolóerejének 2-3-szorosát a szokásos ipari alkalmazások esetében. Ezen arány túllépése esetén kockázatot jelent a rögzítőelemek, a henger alkatrészei és a csatlakoztatott berendezések megrongálódása. Mindig ellenőrizze, hogy a rögzítőkonzolok és a szerkezeti támaszok megfelelő biztonsági tényezőkkel képesek-e kezelni a számított csúcserőket.
Hogyan befolyásolja a légnyomás az ütközési erőt?
A magasabb légnyomás növeli mind a henger sebességét, mind a tolóerőt, ami exponenciálisan nagyobb ütközési erőkkel jár. A nyomás 3-ról 6 bar-ra történő megduplázása 300-400%-vel növelheti az ütközési erőt, ha a sebességet nem szabályozzák. Fontolja meg nyomásszabályozók használatát a nagy sebességű mozgások során a működési nyomás csökkentése érdekében, majd csak akkor növelje a nyomást, ha erőre van szükség.
Ugyanezt a képletet használhatom a rudazat nélküli hengerekre is?
Igen, az ütközési erő képlete ugyanúgy vonatkozik a rúd nélküli hengerekre, a rúddal ellátott hengerekre és a vezetett működtetőkre. A rúd nélküli hengerek azonban gyakran előnyösek az ütéskezelés terén: kompakt kialakításuknak köszönhetően a lökethosszhoz képest hosszabb párnázási zónák kialakíthatók, és a külső rúd hiánya kiküszöböli a nagy ütés terhelés mellett fellépő rúd meggörbülésének veszélyét.
Miért romlanak el a hengereim még párnázás mellett is?
A párnázás meghibásodása általában a helytelen beállítás, a kopott párnatömítések vagy a felhasználáshoz nem megfelelő méretű párnák miatt következik be. A párnázó tűket a tényleges terhelés mellett kell beállítani, nem üres palackon. A Bepto minden palackhoz részletes párnázó beállítási eljárásokat biztosít, és cserealkatrészkészleteink gyorsan elérhetők a gyors karbantartáshoz.
Milyen gyakran kell újraszámolnom az ütközési erőket?
A terhelés tömegének, üzemi nyomásának, ciklus sebességének vagy lengéscsillapítás beállításainak megváltoztatásakor mindig számítsa újra az ütközési erőket. Ha megnövekedett zajt, rezgést vagy látható sérüléseket észlel a rögzítőelemeken, akkor is érdemes újraértékelni a helyzetet. Minden Bepto-ügyfél számára ingyenes segítséget nyújtunk az ütközési erő kiszámításához – csak küldje el nekünk az alkalmazás paramétereit, és mi ellenőrizzük, hogy a beállítása biztonságos és tartós-e.
-
