Basınçlı havayı sistemin en soğuk noktasına yetecek kadar kuru tutarak, kurulu her bileşenin minimum sıcaklık değerini doğrulayarak ve makineyi gerçek kış çalışma koşulunda test ederek soğuk hava kaynaklı pnömatik arızaları önleyin. Oda sıcaklığında katalog incelemesi yeterli değildir. Açıkta kalan valf manifoldu, uzun dış ortam inişi ve boşta kalan makine çok daha soğuk olabilir.
En güvenilir kış planı ölçümlerle başlar. Kullanım noktasındaki basınç çiğlenme noktasını, minimum boru ve bileşen sıcaklığını, çevrim sırasındaki dinamik basıncı, tahliye çalışmasını ve soğuk başlangıç çevrim süresini kaydedin. Bu değerler sorunun iç buzlanma, debi kısıtlaması, sertleşmiş contalar veya gres, çalışma aralığı dışındaki elektrikli bileşen ya da kışın ortaya çıkan mekanik sorun olup olmadığını gösterir.
Öne çıkan noktalar
- Soğutmalı kurutucular yaygın olarak yaklaşık 35°F (2°C) basınç çiğlenme noktası sağlar; adsorpsiyonlu sistemler -40°F (-40°C) veya daha düşük değerlere ulaşabilir.
- Her valfi, silindiri, contayı, sensörü, boruyu ve yağlayıcıyı tam minimum sıcaklık değerine göre seçin.
- İlk dondan önce tahliyeleri, basınç çiğlenme noktasını, kaçakları, basıncı ve çevrim süresini test edin.
Soğukta Pnömatik Sistemde Gerçekte Ne Arızalanır?
ABD Enerji Bakanlığı, soğutmalı kurutucuların evaporatörleri 32°F (0°C) üzerinde kalması gerektiği için genellikle 35°F (2°C) veya daha yüksek basınç çiğlenme noktası ürettiğini belirtir. Aşağı akış havası basınç çiğlenme noktasının altına soğursa su yoğunlaşıp küçük geçişlerde donabilir (DOE, 2003).
Soğuk hava arızaları çoğu zaman dört mekanizmanın birinden veya birkaçından kaynaklanır:
- Su yoğunlaşır ve donar. Buz pilot geçişini kısıtlayabilir, sürgüyü tutabilir, tahliyeyi engelleyebilir veya boru ve egzoz bileşenlerinin etkin alanını azaltabilir.
- Elastomerler ve gres sertleşir. İlk hareket sürtünmesi artar, tepki yavaşlar ve zaten sınırda olan aktüatör durabilir veya kaçırabilir.
- Malzemeler ve aksesuarlar nominal aralıklarının dışına çıkar. Silindir gövdesi sıcaklığa dayanabilirken anahtarı, konnektörü, borusu, regülatörü veya contası dayanmayabilir.
- Normal kısıtlamalar daha görünür hale gelir. Kirli filtre veya küçük hortum yazın çalışabilir; ancak soğuk conta ve yağlayıcı direnç eklediğinde arızalanabilir.
Makinede nasıl görünür? Yaygın belirtiler arasında birkaç denemeden sonra geçiş yapan valf, yalnızca ısındıktan sonra strokunu tamamlayan silindir, buz kaplı egzoz susturucusu, kesintili konum sensörü sinyalleri ve yüksek debi olayından sonra yavaş toparlanan regülatör bulunur.
Her kış yavaşlamasını “donmuş hava” olarak teşhis etmeyin. Önce nem, sıcaklık, basınç, debi, elektrik ve mekanik nedenleri ayırın. Sürgü buz, kirlenme, uyumsuz gres veya mekanizmanın başka yerindeki yanal yük nedeniyle takılabilir. Her nedenin düzeltici işlemi farklıdır.
Sistemin Gerçek Minimum Sıcaklığı Nasıl Belirlenir?
SMC, siparişe özel -XB7 soğuğa dayanıklı silindir seçeneği için -40 ile 70°C ortam sıcaklığı aralığı listeler. Modele özgü bu aralık, “pnömatik donma noktasının altında çalışır” ifadesinin neden kullanılabilir şartname olmadığını gösterir: benzer ekipmanın standart ve soğuğa dayanıklı sürümleri çok farklı sınırlara sahip olabilir (SMC, 2026).
Meteoroloji istasyonu ortalamasıyla değil, makul en soğuk çalışma koşuluyla başlayın. Şunları ölçün veya tahmin edin:
- en düşük gece ortam sıcaklığı
- rüzgâra açık kabin ve boru sıcaklıkları
- genleşme veya yüksek debili boşalma sonrası basınçlı hava sıcaklığı
- ısıtılmayan pano ve bağlantı kutularının iç sıcaklığı
- hafta sonu duruşundan sonraki ısınma süresi
- tahliye, alçak nokta, dış duvar ve metal destek yakınındaki kısa soğuk bölgeler
Geçici sıcaklık sensörlerini çalışmayı sınırlaması en olası bileşenlere yerleştirin: uzaktaki valf manifoldu, kullanım noktası filtresi, silindir uç kapağı, esnek boru, sensör gövdesi ve açıkta kalan en alçak boru bölümü. Normal çalışma sırasında ve beklenen en uzun boşta kalma süresinden sonra minimumu kaydedin.
Sistem minimumu çoğu zaman tek ortam sayısı değil, bir konum ve andır. Dış hat gün doğmadan önce en soğuk olabilir; valf egzozu ise hızlı çevrim sırasında daha da soğuyabilir. Ölçülen en düşük bileşen sıcaklığını ve en düşük basınçlı hava sıcaklığını ayrı tasarım girdileri olarak ele alın.
Tam model kodu, minimum ortam sıcaklığı, minimum akışkan sıcaklığı, conta seçeneği, onaylı yağlayıcı, elektrik değeri ve kanıt kaynağıyla bileşen kaydı oluşturun. Belgelenmiş değeri olmayan her öğe çözümlenmemiş kış riskidir.
Basınç Çiğlenme Noktası Ne Kadar Düşük Olmalıdır?
Parker, soğutmalı kurutmayı yaklaşık 37°F (3°C), adsorpsiyonlu kurutmayı ise yaklaşık -40 ile -100°F (-40 ile -73°C) arasına yerleştirir. Hedef, açıkta kalan kullanım noktası boruları dahil kurutmadan sonra karşılaşılan en soğuk sıcaklığın altında kalmalıdır (Parker, erişim 2026).
Basınç çiğlenme noktası, belirtilen basınçlı hava basıncında su buharının yoğunlaşmaya başladığı sıcaklıktır. Atmosferik çiğlenme noktasıyla aynı değildir. Basınç çiğlenme noktası kılavuzu bu ayrımı ayrıntılı açıklar.
Şu seçim sırasını kullanın:
- Beklenen en düşük basınçlı hava ve iç bileşen sıcaklığını belirleyin.
- Kurutucu çıkışında ve kritik kullanım noktasında basınç çiğlenme noktasını ölçün.
- Belgelenmiş mühendislik marjıyla basınç çiğlenme noktasını en soğuk noktanın altında tutan kurutucu değeri seçin.
- Sensör belirsizliğini, kurutucu çevrimini, başlangıç geçişlerini, purj performansını, mevsimsel yükü ve bakım durumunu dahil edin.
- Ölçülen basınç çiğlenme noktası tesis çalışma sınırına ulaşmadan alarm verin.
“Ortamın 20°F altında” sabit kuralı yararlı şirket düzeni olabilir, ancak evrensel değildir. Marj tesis hava verilerini, ölçüm doğruluğunu, termal geçişleri ve arıza sonucunu yansıtmalıdır. Güvenlik açısından kritik dış ortam aktüatörü, ara sıra serin sabaha maruz kalan iç ortam hava aletinden daha fazla kanıt gerektirir.
Su sınıfını da doğru tanımlayın. ISO 8573-1:2010, parçacık, su ve yağ için ayrı basınçlı hava saflık sınıfları tanımlar. Eksiksiz gereksinim yalnızca “ISO kalitesinde hava” demek yerine belirtilen basınç ve örnekleme konumunda geçerli su koşulunu veya basınç çiğlenme noktasını adlandırır.
Donma Koşullarında Hangi Kurutucu, Filtre ve Tahliye Çalışır?
DOE, yoğuşma donup kurutucuya zarar verebileceği için donma altındaki ortamda soğutmalı kurutucu kullanılmamasını önerir. Soğutmalı üniteler genellikle aşağı akış havası yaklaşık 35°F (2°C) basınç çiğlenme noktasının üzerinde kalan sistemlere uygundur; daha soğuk maruziyet doğru boyutlandırılmış adsorpsiyonlu veya membran çözümü gerektirir (DOE, 2003).
Kurutma yöntemini gerekli basınç çiğlenme noktası, giriş sıcaklığı, debi profili, minimum ortam sıcaklığı, izin verilen basınç düşümü, enerji kullanımı ve bakım kabiliyetine göre seçin.
| Kurutma yöntemi | Tipik basınç çiğlenme noktası kapasitesi | En uygun kullanım | Soğuk hava uyarısı |
|---|---|---|---|
| Soğutmalı | Yaklaşık 35-40°F (2-4°C) | Donma üzerinde kalan iç dağıtım | Kurutucu ve aşağı akış boruları üreticinin ortam ve akışkan sınırlarında kalmalıdır |
| Adsorpsiyonlu | Genellikle -40°F (-40°C), daha düşük seçenekler mevcut | Dış hatlar, cihazlar ve donma maruziyeti | Purj kaybını, rejenerasyonu, giriş yağ ve su kontrolünü ve çiğlenme noktası performansını doğrulayın |
| Membran | Uygulamaya bağlı, düşük çiğlenme noktası seçenekleriyle | Dağıtılmış kullanım noktası kurutması ve sınırlı debiler | Performans giriş koşulu, basınç, debi ve purj ayarlarına bağlıdır |

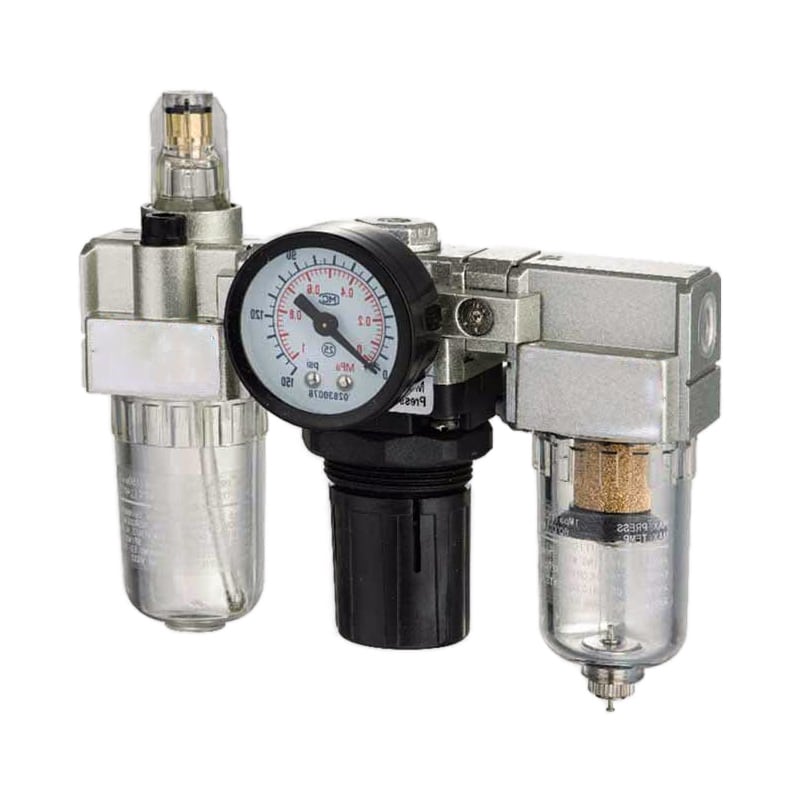

FRL tertibatı kurutucunun yerini tutmaz. Filtresi kaba ulaşan sıvı suyu ve parçacıkları ayırabilir, ancak su buharını düşük basınç çiğlenme noktasına indiremez. Ayrımın nerede önemli olduğunu FRL güvenilirlik kılavuzunda öğrenin.
Tahliyeler de eşit ilgi ister. Ayırıcı ve filtreleri yoğuşmanın ulaşabileceği yerlere kurun, gerekli boru eğimini ve alçak nokta tasarımını izleyin ve sıfır kayıplı, zamanlı veya şamandıralı tahliyeyi gerçek yoğuşma yükü ve donma maruziyetine göre seçin. Savunulabilir evrensel “30 saniyede bir aç” ayarı yoktur.
Yalıtım ıslak hava sorununu çözebilir mi? Hayır. Yalıtım ısı geçişini yavaşlatır, ancak ısı eklemez. Tahliye veya küçük çaplı hat uzun duruştan sonra yine donabilir. Yalnızca risk değerlendirmesi, elektrik sınıflandırması, yangın koruması ve üretici talimatlarının izin verdiği yerlerde uygun ısıtmalı kabin veya kontrollü ısı izleme kullanın.
Silindirler, Valfler, Contalar, Borular ve Sensörler Nasıl Doğrulanır?
Parker O-Ring El Kitabı genel nitril için yaklaşık -30 ile 250°F (-34 ile 121°C), düşük sıcaklık nitrili için -65 ile 225°F (-54 ile 107°C) değerlerini listeler. Gerçek hizmet bileşiğe, akışkana, basınca ve conta tasarımına bağlıdır; bu nedenle yalnızca malzeme ailesi tertibatı onaylayamaz (Parker, 2021).
Hava yolunun ve kontrol zincirinin tamamını inceleyin:
| Bileşen | Doğrulanacak konu | Tipik soğuk hava arıza belirtisi |
|---|---|---|
| Silindir veya aktüatör | Ortam ve akışkan aralığı, conta seçeneği, gres, yastıklama, anahtar uyumluluğu | Yavaş ilk hareket, eksik strok, boşta kalma sonrası kaçak |
| Yön valfi | Pilot basıncı, minimum sıcaklık, conta ve gres seçeneği, egzoz kapasitesi | Gecikmiş geçiş, kesintili pilot tepkisi, donmuş egzoz |
| Filtre ve regülatör | Hazne malzemesi, tahliye tipi, debi eğrisi, sıcaklık aralığı | Çatlamış hazne, artan diferansiyel basınç, yavaş toparlanma |
| Boru ve hortum | Minimum sıcaklık, bükülme yarıçapı, basınç azaltma değeri, UV ve kimyasal maruziyet | Çatlama, esneklik kaybı, rakordan çıkma |
| Geçmeli (push-in) rakor | Minimum sıcaklıkta boru uyumluluğu ve yerleştirme derinliği | Kesintili kaçak veya boru hareketi |
| Konum sensörü | Ortam değeri, kablo esneme değeri, konnektör sızdırmazlığı, manyetik uyumluluk | Yanlış veya eksik uç konum sinyali |
| Susturucu | Debi kapasitesi, buzlanma maruziyeti, kirlenme yükü | Yavaş silindir veya yönler arası hız dengesizliği |
Geniş malzeme ifadesini model kontrolü yerine kullanmayın. PTFE, nitril, poliüretan, florokarbon ve silikonun sürtünme, elastikiyet, aşınma, ekstrüzyon ve ortam uyumluluğu farklıdır. Bazı PTFE contalar da düşük sıcaklık performansı önemli olan bir enerji vericiye dayanır.
Aynı uyarı metaller için geçerlidir. “Karbon çeliği alüminyum veya paslanmazla değiştirin” ifadesi düşük sıcaklık tasarım yöntemi değildir. Dayanım, tokluk, korozyon direnci, kaplama, et kalınlığı, birleştirme yöntemi ve darbe testi şartları tam kaliteye ve geçerli koda bağlıdır.
Deneyimlerimize göre soğuk incelemede en sık unutulan öğeler aksesuarlardır. Silindirin belgelenmiş düşük sıcaklık seçeneği olabilir; yanındaki standart reed anahtar, konnektör, boru veya regülatör ise daha sıcak ortam için sınıflandırılmış olabilir. Aralık dışındaki tek parça bütün makineyi durdurabilir.
Kış İçin Pnömatik Yağlama Eklenmeli veya Değiştirilmeli mi?
SMC birçok pnömatik ürünün fabrikada ömür boyu yağlandığını belirtir; harici yağlama verilen uygun ürünler için ISO VG32 Sınıf 1 türbin yağı tanımlar ve özgün gres yıkandığı için yağlama başladıktan sonra sürdürülmesi gerektiğini söyler (SMC, erişim 2026).
Hava soğuduğunda yağlayıcı beslemesini rastgele %20 veya %30 artırmayın. Önce aşağı akıştaki her bileşenin yağlama gerektirmeyen, önceden yağlanmış veya hava hattı yağlaması için tasarlanmış olup olmadığını belirleyin. Ardından yalnızca üreticinin onayladığı yağ tipini, viskoziteyi, besleme yöntemini ve sıcaklık aralığını kullanın.
Zaten yağlanan sistemde şunları kontrol edin:
- minimum başlangıç sıcaklığındaki yağlayıcı viskozitesi
- akma noktası ve üreticinin onaylı çalışma aralığı
- contalar, gres, borular, valfler ve proses gereksinimleriyle uyumluluk
- gerçek minimum debide yağlayıcı sis performansı
- yağlayıcı yakınında aşırı besleme olmadan yağın uzak bileşenlere ulaşıp ulaşmadığı
- kirlenme veya ürün teması kısıtlamaları
ASTM D2270, 40°C ve 100°C’deki kinematik viskozitelerden viskozite indeksini hesaplar. Soğuk hava pnömatiği için evrensel “VI 120 üzerinde” şartı oluşturmaz (ASTM D2270-24, 2024). Akma noktası da eksiksiz çalışma sıcaklığı değeri değildir; kullanılabilir viskozite, pompalanabilirlik, conta uyumluluğu ve bileşen onayı önemini korur.
Fabrikada yağlanmış aktüatör kışın yavaşlarsa ilk çözüm olarak yağlayıcı takmayın. Basınç çiğlenme noktasını, debi altındaki basıncı, hizalamayı, yükü, conta seçeneğini, gres seçeneğini ve gerçek bileşen sıcaklığını doğrulayın. Eklenen yağ teşhisi gizleyebilir ve kalıcı bakım gereksinimi yaratabilir.
Kurulum Nasıl Korunmalı ve Soğukta Nasıl Başlatılmalıdır?
Parker, adsorpsiyonlu kurutucular için -40°F (-40°C) ve daha düşük basınç çiğlenme noktaları listeler; ancak kuru hava bileşenin sertifikalı sıcaklık aralığını genişletmez. Güvenilir kurulumlar kuru havayı uygun donanım, kontrollü drenaj, uygun kabinler ve doğrulanmış başlangıç prosedürüyle birleştirir (Parker, erişim 2026).
Kanıtlanmış maruziyeti ele aldığı yerde fiziksel koruma kullanın:
- su cepleri ve servis edilemeyen alçak noktaları önleyecek boru güzergâhı
- erişilebilir tahliyeler ve buz tıkanmasına karşı korunan boşaltma hatları
- kar, dondurucu yağmur, yıkama suyu ve rüzgâra karşı korunan valf manifoldları ve sensörler
- termostatik kontrol ve alarmlı uygun kabin, ısıtıcı ve ısı izleme
- özellikle hareketli eklemlerde minimum bükülme yarıçapının üzerinde esnek boru
- yürüme yolu, koruyucu, sensör veya komşu ekipmanda donmayacak egzoz nemi
- teknisyenlerin kritik koşulu doğrulayabileceği basınç, sıcaklık ve çiğlenme noktası sensörleri
Soğuk başlangıçtan önce dış buzu ve hasarı inceleyin, kurutucu ve tahliye durumunu doğrulayın, çiğlenme noktası ve besleme basıncını kontrol edin ve makineyi onaylı başlangıç prosedürü altında düşük riskle çalıştırın. İlk çevrimlerde geciken valf, eksik strok, anormal gürültü, kaçak ve sensör kararsızlığını izleyin.
Makine neden hızlı çevrimle ısıtılmamalı? Çünkü sınırda veya buzla kısıtlanmış aktüatör öngörülemez hareket edebilir ve tekrarlanan durmalar mekanizmayı aşırı yükleyebilir. Makine üreticisinin güvenli ısınma yöntemini kullanın, personeli hareketten ayırın ve koruyucu ya da güvenlik devrelerini devre dışı bırakmayın.
Soğuk başlangıç çevrim süresini durum göstergesi olarak izleyin. Aynı ölçülen basınç ve yükte kademeli artış, aktüatör strokunu tamamlayamaz hale gelmeden sertleşen yağlayıcıyı, kirlenmeyi veya gelişen kısıtlamayı gösterebilir. Hisse güvenmek yerine sıcak durum referansıyla karşılaştırın.
Kış Öncesi Devreye Alma ve Bakım Planı Neleri Ölçmelidir?
ISO 8573-1:2010 basınçlı hava saflığını parçacık, su ve yağ sınıflarına ayırır. Kış bakım planı bu nedenle “hava kalitesini” tek geçti/kaldı maddesi olarak ele almak yerine riskleri ayrı kaydetmelidir. En azından basınç çiğlenme noktasını, tahliye işlevini, filtre diferansiyel basıncını, kaçağı ve dinamik makine basıncını izleyin (ISO, 2010).
Sistem sağlıklıyken kış öncesi referans oluşturun:
- Açıkta kalan her kritik noktada minimum sıcaklığı kaydedin.
- Kurutucu kapasitesini ve kurutucu çıkışı ile uzak kullanım noktasındaki basınç çiğlenme noktasını doğrulayın.
- Her otomatik tahliyeyi test edin ve alçak noktalarda hapsolmuş suyu inceleyin.
- En yüksek debi olayında filtre, regülatör, valf ve uzun dallardan önce ve sonra basıncı kaydedin.
- Soğuk ve sıcak çevrim süresini, ilk hareket davranışını ve uç konum tekrarlanabilirliğini ölçün.
- Karşılaştırılabilir sıcaklık koşullarında izolasyon veya basınç azalması kaçak testi yapın.
- Uygun olduğunda kabin ısıtıcılarını, termostatları, alarmları, sensörleri ve yedek gücü test edin.
- Yedek conta, tahliye kiti, filtre, valf ve sensörlerin onaylı düşük sıcaklık modelleriyle eşleştiğini doğrulayın.
Bakım sıklığını kanıta göre belirleyin. Yüksek yoğuşma yüküne sahip uzak dış tahliye, adsorpsiyonla kurutulan iç cihaz dalından daha fazla ilgi gerektirebilir. Üretici aralıklarını alt sınır olarak kullanın; yalnızca eğilim verileri, ortam, görev veya arıza sonucu gerektiriyorsa kısaltın.
Kıştan önce eylem sınırlarını tanımlayın. Örnekler maksimum kabul edilebilir basınç çiğlenme noktası, filtre diferansiyel basıncı, soğuk başlangıç çevrim süresi, kaçak oranı, minimum dinamik basınç, ısıtıcı alarm sıcaklığı ve tahliye testi arızasıdır. Değerleri genel blog yüzdelerinden kopyalamayın; tesis mühendisliği ürün verileri ve proses riskinden belirlemelidir.
Soğuk Hava Pnömatik Arızası Nasıl Giderilir?
DOE toplam basınçlı hava dağıtım basınç düşümünün kompresör çıkış basıncının %10’unun oldukça altında tutulmasını önerir. Buz, kirli filtreler, sertleşmiş bileşenler ve küçük borular yerel kısıtlama ekleyebildiğinden bu kıyas kışın önemlidir. Sorunu maskelemek için kompresör ayarını yükseltmek yerine arıza sırasında basıncı ölçün (DOE, 2003).
| Belirti | İlk ölçümler | Olası yönler | Düzeltici işlem |
|---|---|---|---|
| Soğuk boşta kalma sonrası valf geçmiyor | Valf sıcaklığı, pilot basıncı, çiğlenme noktası, bobin gerilimi | Buz, düşük pilot basıncı, aralık dışı conta veya gres, elektrik sorunu | Onaylı biçimde kurutup güvenle ısıtın; hava kalitesi, basınç veya bileşen seçimini düzeltin |
| Silindir yalnızca soğukken yavaş | Dinamik basınç, strok süresi, yük, hizalama, egzoz basıncı | Sert conta veya gres, kısıtlama, donmuş susturucu, mekanik sürtünme | Kısıtlamayı ayırın; soğuğa uygun aktüatör ve aksesuarları doğrulayın |
| Hareket sırasında regülatör basıncı düşüyor | Üst ve alt akış dinamik basıncı, filtre farkı | Filtre buzlanması veya yüklenmesi, küçük regülatör, dal kısıtlaması | Hava yoluna servis yapın ve gereken debiyi yayımlanmış eğrilerle karşılaştırın |
| Sıcaklık düştükçe kaçak artıyor | Kaçak konumu, bileşen sıcaklığı, boru yerleştirmesi, conta durumu | Conta büzülmesi, çatlak boru, gevşek rakor, hasarlı bileşen | Uyumlu nominal parçalarla değiştirin; basıncı artırarak telafi etmeyin |
| Konum geri bildirimi kesintili | Sensör sıcaklığı, besleme gerilimi, kablo ve konnektör durumu | Sensör aralık dışında, kablo hasarı, nem girişi, hedef kayması | Elektrik veya bağlantı arızasını uygun sensör tertibatıyla düzeltin |
| Tahliye boşaltmıyor | Hazne seviyesi, tahliye sıcaklığı, boşaltma hattı durumu | Donmuş mekanizma veya çıkış, kirlenme, diferansiyel basınç yok | Güvenle izole edin, onaylı yöntemle çözün, drenaj ve donma korumasını onarın |
Basınç durgun durumda normalken hareket sırasında düşüyorsa dinamik basınç düşümü sorun giderme sürecini izleyin. Kurutucu çıkışı kabul edilebilirken uzak makinede çiğlenme noktası yükseliyorsa aşağı akış girişini, kör hatları, doymuş boruları ve örnekleme yöntemini inceleyin.
Donmuş valf, boru, tahliye veya tanka asla açık alev uygulamayın. İnceleme veya çözme öncesinde enerjiyi izole edin, onaylı yöntemle hapsolmuş basıncı boşaltın, beklenmeyen hareketi kontrol edin ve ekipman ile tesis kilitleme prosedürünü izleyin.
Soğuk Hava Modernizasyonuna veya RFQ’ya Hangi Bilgiler Gönderilmelidir?
Parker’ın nitril örnekleri yaklaşık 20°C farklılık gösterirken SMC -XB7 soğuğa dayanıklı silindir -40°C’ye ulaşır. Bu değerler birbirinin yerine geçen onaylar değildir. RFQ çalışma koşullarını ve eksiksiz model yapılandırmasını tanımlamalıdır (Parker, 2021; SMC, 2026).
Tedarikçiye şunları gönderin:
- minimum, normal ve maksimum ortam sıcaklığı
- minimum basınçlı hava ve bileşen yüzey sıcaklığı
- basınç çiğlenme noktası gereksinimi, çalışma basıncı ve ölçüm konumu
- makine çevrimi sırasındaki minimum dinamik basınç ve tepe debi
- aktüatör piston çapı, strok, yük, hız, yönelim, yastıklama ve görev profili
- valf, regülatör, filtre, tahliye, sensör, boru ve rakorların tam model kodları
- mevcut conta, gres ve yağlama düzeni
- dış ortam, rüzgâr, yağış, yıkama, tuz, toz, UV ve tehlikeli alan koşulları
- kabin, ısıtıcı, ısı izleme, alarm ve elektrik gereksinimleri
- gözlenen belirtiler, ortaya çıktıkları sıcaklık ve eğilim verileri
- geçerli makine güvenliği, basınçlı hava kalitesi, elektrik ve yerel kod şartları
Mevcut makine için etiket ve kurulum fotoğrafları, işaretli pnömatik şema, kurutucu verileri, basınç ve sıcaklık kayıtları ve arızanın üretim çevrimindeki zamanını ekleyin. Böylece tedarikçi genel “kış paketi” önermek yerine çalışma noktasını inceleyebilir.
Yüksek sıcaklık silindiri kılavuzu karşıt termal ucu kapsar; ancak seçim ilkesi aynıdır: en düşük değerli conta, gres, anahtar, boru veya aksesuar tertibat sınırını belirleyebilir.
David Li’nin basınçlı hava sistemi rolü Hakkımızda sayfasında listelenir. Model düzeyinde soğuk hava incelemesi veya modernizasyon RFQ’su için çalışma verilerini iletişim sayfası üzerinden gönderin.
Soğuk Hava Pnömatik Sistemleri Hakkında SSS
Soğutmalı kurutma 35-40°F (2-4°C), adsorpsiyonlu sistemler -40°F (-40°C) basınç çiğlenme noktasına ulaşır. Nem, değerler, basınç ve görev değiştiği için tek bir arıza sıcaklığı yoktur (DOE, 2003; Parker, erişim 2026).
Pnömatik sistemler hangi sıcaklıkta sorun yaşamaya başlar?
Evrensel eşik yoktur. Basınçlı hava basınç çiğlenme noktasının altına soğuduğunda su yoğunlaşabilir; conta, gres, sensör, boru ve valflerin ise modele özgü ayrı minimum sıcaklıkları vardır. Sistem havası ıslaksa 32°F üzerinde arızalanabilir ya da doğru kurutulup sınıflandırılmışsa 0°F altında çalışabilir.
Dış ortam kış pnömatiği için soğutmalı kurutucu yeterli midir?
Aşağı akış havası veya kurutucu ortamı donma altına düşebiliyorsa genellikle hayır. Soğutmalı kurutucular çoğu zaman 35-40°F yakınında basınç çiğlenme noktası sağlar ve DOE donma altı ortam çalışmasını önermez. Adsorpsiyonlu, membran, ısıtmalı kabin veya birleşik çözümü değerlendirmek için ölçülen minimum sıcaklığı ve gereken çiğlenme noktası kullanın.
Mevcut pnömatik makineyi soğuk hava için yenileyebilir miyim?
Çoğu zaman evet; ancak modernizasyon bir ısıtıcıdan fazlasını gerektirebilir. Kullanım noktası basınç çiğlenme noktasını ve dinamik basıncı ölçün; ardından silindir, valf, conta, sensör, boru, tahliye, gres ve kabinleri model bazında doğrulayın. Yalnızca sınırlayıcı parçaları değiştirin ve minimum sıcaklıkta makine güvenliğini, çevrim süresini, kaçağı ve hava kalitesini yeniden doğrulayın.
Soğuk pnömatik sistemde sentetik yağ kullanmalı mıyım?
Varsayılan olarak hayır. Yalnızca aşağı akıştaki tüm bileşenler ve proses için onaylı yağ tipini, viskoziteyi ve sıcaklık aralığını kullanın. Birçok pnömatik ürün fabrikada yağlanır ve hava hattı yağı gerektirmez. Harici yağlama başladığında bazı üreticiler devam etmesini ister; bu nedenle yağ politikasını değiştirmek belgelenmiş uyumluluk incelemesi gerektirir.
Pnömatik sistem kışın ne sıklıkla incelenmelidir?
Genel %50 veya %100 artış yerine risk ve durum verilerini kullanın. Basınç çiğlenme noktası, tahliye işlevi, diferansiyel basınç, kaçak, soğuk başlangıç çevrim süresi, ısıtıcı ve alarmlar için kış öncesi referans oluşturun. Üretici aralığında veya eğilimler, maruziyet, görev ya da arıza sonucu gerektiriyorsa daha sık inceleyin.
Pnömatik makine soğukta yavaşladığında ilk test nedir?
Yavaş hareket oluşurken aktüatör veya valf girişindeki basıncı ölçün; ardından bileşen sıcaklığı ve basınç çiğlenme noktasını onaylı sınırlarla karşılaştırın. Bu, besleme kısıtlamasını buzdan, sertleşmiş contalardan, egzoz tıkanmasından veya mekanik sürtünmeden ayırır. Kompresör odasındaki statik gösterge kısa kullanım noktası basınç düşmesini yakalayamaz.
