Bir SMC milsiz silindir alternatifi, satın alma ve arıza sonrası yeniden devreye alma maliyetlerini azaltabilir; ancak bunun için önce tam ikame parça yapılandırma bazında incelemeyi geçmelidir. Uyumlu bir profil veya cıvata delik düzeni tek başına yeterli değildir. Fiyat karşılaştırmasına geçmeden önce bağlantı mimarisini, kılavuz tipini, çapı, stroku, portları, sensörleri, yastıklamayı, yükü, momentleri, hızı, ortamı, servis parçalarını ve makinedeki kabul sınırlarını doğrulayın.
Bu temkin, SMC'nin kendi ürün geçmişinden kaynaklanır. Güncellenmiş MY1B, mevcut MY1B'nin montaj ölçülerini korurken maksimum yük kütlesini ve izin verilen momenti %30'a kadar artırdı (SMC MY1B yeni ürün bilgileri, Temmuz 2025'te güncellendi). Aynı montaj, farklı kapasite.
Öne çıkan noktalar
- SMC'nin MY ve CY aileleri sırasıyla mekanik bağlantı ve manyetik bağlantı olmak üzere farklı mimariler kullanır.
- MY1B'nin aynı montaj ölçüleri, yük veya moment açısından %30'luk bir farkı gizleyebilir.
- Tam model kodunu, anma çalışma zarfını, kumandaları ve servis gereksinimlerini karşılaştırın.
- Bir alternatifi ancak belgeli kontrol, tezgâh testi ve kontrollü makine denemesinden sonra onaylayın.
Boyutsal uyum, adayın mevcut alana sığması ve gerekli arayüzlerden makineye bağlanması anlamına gelir.
İşlevsel eşdeğerlik, adayın gerekli hareketi belgelenmiş yük, moment, hız, yastıklama, algılama, ortam ve servis sınırları içinde gerçekleştirmesi anlamına gelir.
Onaylı ikame, belirlenmiş bir makine pozisyonu için adı ve yapılandırması tanımlanmış bir parçanın tesisin mühendislik ve değişiklik kontrolü sürecini geçmesi anlamına gelir. Bu, her SMC milsiz silindirinin evrensel olarak onaylandığı anlamına gelmez.
Aslında hangi SMC milsiz silindirini değiştiriyorsunuz?

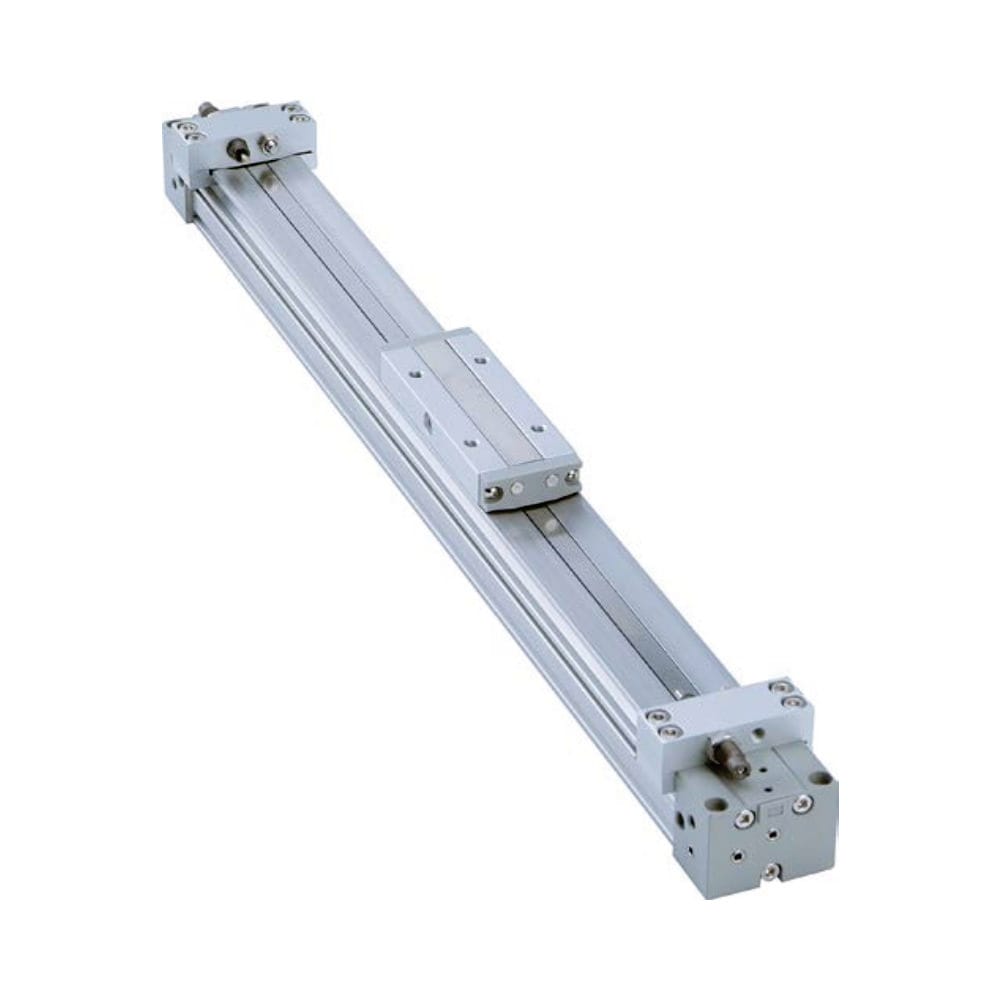

SMC, milsiz silindirleri iki bağlantı mimarisine ayırır ve MY1 mekanik bağlantı ailesinde beş kılavuz tipi sunar. Katalogda temel MY1B, kaymalı yataklı MY1M, kam takipçili MY1C, doğrusal kılavuzlu MY1H ve yüksek rijitlikli doğrusal kılavuzlu MY1HT sürümleri ayrılır (SMC MY1 seçim kataloğu). Bu adlar kozmetik seçenekleri değil, farklı yük yollarını tanımlar.
İlk karar, mekanik bağlantılı mı yoksa manyetik bağlantılı mı bir yapı kullanılacağıdır. SMC, MY ailesinin pistonu tüpteki bir yarık üzerinden dış tablaya bağladığını ve bu yarığın sızdırmazlık bantlarıyla korunduğunu açıklar. CY ailesi ise dış sürgüyü manyetik kuvvetle hareket ettirir; basınç, kaçak, hız ve bağlantı ayrılması davranışı farklıdır (SMC milsiz silindir SSS).
Her ikisine de milsiz dendiği için bir MY1B'yi manyetik silindirle çapraz referanslamayın. Makine, mekanik bağlantının itki aktarımına, manyetik tasarımın sızdırmaz tüpüne veya aşırı yük sonrası belirli bir tepkiye bağlı olabilir. Yeniden devreye alma biçimi de önemlidir. Manyetik taşıyıcı aşırı kuvvet altında bağlantısını ayırabilir; yarıklı mekanik bağlantı tasarımında ise sızdırmazlık bandı ve kirlenme riskleri farklıdır.
Ardından kurulu parçanın tam kodunu çözün. Şunları kaydedin:
- Seri ve tasarım nesli
- Çap ve kullanılabilir strok
- Kılavuz tipi veya ayrı dış kılavuz
- Standart veya merkezi borulama düzeni
- Port dişi ve port konumu
- Strok ayar ünitesi ve amortisör seçeneği
- Otomatik anahtar modeli, adedi, konektörü ve kablo yönü
- Siparişe özel ekler
- Montaj braketleri, yan destekler ve yüzer bağlantılar
Neden nesli kaydetmelisiniz? Bir aile adı, yeniden tasarımdan sonra da kullanılabilir. SMC'nin 2025 MY1B güncellemesi 25, 32 ve 40 mm çapları kapsarken önceki MY1 materyali daha geniş bir ölçü aralığı içerir. Bir tedarikçinin “MY1B uyumlu” ifadesi; tam kurulu parça kodunu, çizim revizyonunu ve aday kodunu belirtmediği sürece eksiktir.
Milsiz silindir bağlantı teknolojileri hakkındaki makale, mekanik ve manyetik tasarımları daha ayrıntılı karşılaştırır. Markalar arası boyutsal incelemeye başlamadan önce bu mimari kararını verin.
Bir alternatife eşdeğer demeden önce uyumluluk gereksinimleri
SMC, güncellenmiş MY1B'nin mevcut montaj ölçülerini korurken maksimum yük kütlesini ve izin verilen momenti %30'a kadar artırdığını bildiriyor (SMC MY1B yeni ürün bilgileri). Bu, uyumlu bir montaj arayüzünün aynı kılavuz kapasitesini, yastıklama davranışını veya servis ömrünü kanıtlamadığını doğrudan gösterir.
İkameleri dört kanıt katmanında karşılaştırın:
| Kanıt katmanı | Karşılaştırılacak unsurlar | Kontrolü kapatan kanıt |
|---|---|---|
| Kimlik | Mevcut ve aday parçanın tam kodları, revizyonu, üretim tesisi | Kontrollü veri sayfası, çizim, teklif ve değişiklik kaydı |
| Arayüzler | Ölçü zarfı, montaj, taşıyıcı, portlar, sensörler, destekler ve servis erişimi | Boyut boyut işaretlenmiş çizim ve fiziksel kontrol |
| Anma çalışma rejimi | Basınç, hız, yük, üç moment ekseni, yastıklama, ortam | Tam katalog anma değerleri ve uygulama hesabı |
| Makine sonucu | Çevrim süresi, son konum, basınç, kaçak, darbe, ürün sonucu | Referans kaydı ve kontrollü kabul denemesi |
Montajı engelleyebilecek arayüzlerle başlayın: profil yüksekliği ve genişliği, toplam uzunluk, uç blok boşluğu, taşıyıcı yüksekliği, montaj deliği düzeni, referans yüzeyleri, port standardı ve yönü, sensör kanalı ve ayar ünitesinin ölçü zarfı. Bir fotoğrafa veya aile adına güvenmek yerine kurulu grubu ölçün.
Ardından yük yolunu karşılaştırın. Hareketli kütleyi ve ağırlık merkezi ofsetlerini üç eksende kaydedin. Gerekli hızda yunuslama, yuvarlanma ve sapma momentlerini kontrol edin. SMC seçim materyali, MY1B'yi garantili hassasiyet gerekmediğinde genellikle ayrı bir kılavuzla birlikte kullanılan temel tip olarak tanımlar. Bunun yerine başka bir temel silindir kullanmak, dış kılavuzun hizasını, moment kapasitesini veya yatak ömrünü aktüatöre taşımaz.
Kılavuz fiziksel olarak ayrı olsa bile onu ikame sisteminin parçası kabul edin. Bir aday tezgâhta serbestçe strok yapabilir, ancak hafifçe hizası kaçmış bir raya cıvatalandıktan sonra sıkışabilir. Kılavuz ray paralelliği analizi, montaj toleranslarının nasıl iç yan yüke dönüşebileceğini açıklar.
Adayı kurulu MY1B ile nasıl karşılaştırmalısınız?
Güncel 25, 32 ve 40 mm MY1B kataloğu; strok ayar ünitesi olmadan 0,1 ila 0,8 MPa çalışma basıncı aralığı, 5 ila 60 °C ortam ve akışkan sıcaklığı ve 100 ila 1.000 mm/s piston hızı verir (SMC MY1B kataloğu). Bunlar her alternatif için evrensel hedefler değil, modele özgü sınırlardır.
Her belirleyici gereksinim için bir satır olacak şekilde karşılaştırma formu oluşturun:
| Gereksinim | Kurulu referans | Aday kanıtı | Kabul yöntemi |
|---|---|---|---|
| Çap ve strok | Etiket, kod, ölçülmüş hareket | Aday kodu ve çizimi | Giriş kontrolü |
| Montaj ve ölçü zarfı | Makine çizimi ve ölçümler | İşaretlenmiş değiştirilebilirlik çizimi | Borulamadan önce uyum kontrolü |
| Port düzeni | Diş, konum, yön | Port detayı ve seçenek kodu | Diş mastarı ve görsel kontrol |
| Hareketli yük | Kütle ve ağırlık merkezi ofsetleri | İzin verilen yük ve moment eğrileri | Mühendislik incelemesi |
| Hız ve çevrim | Normal ve en kötü durum çevrim verisi | Anma aralığı ve çalışma koşulları | Süreli temsili çalışma |
| Yastıklama | Yaklaşma hızı, kütle, durdurma yöntemi | Hava yastığı veya amortisör kapasitesi | Yavaşlama ve darbe incelemesi |
| Konum algılama | Anahtar, gerilim, lojik, konektör | Uyumlu sensör listesi | Elektrik ve PLC testi |
| Ortam | Sıcaklık, toz, yıkama, kimyasallar | Malzemeler ve sınırlar | Uygulama incelemesi |
| Servis | Sızdırmazlık bandı, aşınan parçalar, aletler, erişim | Parça listesi ve talimatlar | Bakım onayı |
Yalnızca regülatör ayarını değil, silindirdeki dinamik basıncı kullanın. Kısıtlı bir valf, uzun bir tüp, küçük bir bağlantı elemanı veya egzoz kısıtı, anma besleme basıncı aynı olsa bile hızı ve yastıklamaya giriş biçimini değiştirebilir. silindir portları ve bağlantı elemanlarındaki basınç düşümü ile yastıklama enerjisi sınırları hakkındaki site rehberleri bu ayrı hesapları ele alır.
Konumlandırma hassasiyeti ne olacak? SMC MY1 seçim kataloğu, MY1B'yi garantili hassasiyet gerekmeyen uygulamalar için temel model olarak tanımlar. Kılavuzlu MY1M, MY1C, MY1H ve MY1HT tasarımları için belirlenmiş yük koşullarına bağlı farklı referans değerler verir. Kılavuzlu bir modelin tekrarlanabilirlik değerini temel MY1B karşılaştırmasına taşımayın.
Sensör uyumluluğu kanal uyumundan fazlasını gerektirir. Anahtar teknolojisini, besleme gerilimini, PNP veya NPN lojik seviyesini, iki veya üç telli bağlantıyı, konektörü, anma akımını, montaj aralığını, histerezisi, kablo yönünü ve PLC zamanlamasını doğrulayın. Profile kelepçelenebilen bir anahtar, doğrulanan konumu veya giriş davranışını yine de değiştirebilir. Elektriksel farklar için reed anahtarı ve Hall etkili sensör rehberine bakın.
SMC milsiz silindir ikamesi için tedarikçi kanıtları
ISO 19973-1 genel güvenilirlik test prosedürlerini, hesaplama yöntemlerini, koşulları ve raporlama kurallarını verir; ISO 19973-3 ise özellikle piston milli silindirleri ele alır (ISO 19973-1; ISO 19973-3). Bu standartların hiçbiri MY1B tarzı milsiz silindirler için evrensel bir çevrim ömrü değeri belirlemez. Her ömür iddiası kendi yapılandırmasını ve test koşullarını belirtmelidir.
Üretim miktarı sipariş etmeden önce bir kanıt paketi isteyin:
- Tam aday parça numarası ve kontrollü teknik veri sayfası
- Mevcut parçadan sapmaların işaretlendiği ölçülendirilmiş çizim
- Çap, strok, basınç, hız, sıcaklık, yük ve moment anma değerleri
- Yastıklama veya amortisör seçim yöntemi
- Uyumlu otomatik anahtar ve aksesuar listesi
- Sızdırmazlık bantları, ana contalar, aşınan elemanlar, yağlayıcı ve açıkta kalan parçaların malzemeleri
- Kabul sınırlarıyla birlikte basınç ve kaçak test yöntemi
- Numune adedini, çalışma rejimini, yükü, hızı, basıncı, ortamı, arıza tanımını, ayarları ve sonucu belirten güvenilirlik raporu
- Üretim tesisi kimliği, kontrol planı, parti izlenebilirliği ve değişiklik bildirim taahhüdü
- Servis talimatları, yedek parça listesi, garanti koşulları, istisnalar ve iade süreci
Silindirin kendisinin kaçak veya ömür testini geçtiğinin kanıtı olarak ISO 6358'i kabul etmeyin. ISO 6358-1, iç akış yolları bulunan pnömatik bileşenlerin kararlı durum akış özelliklerini kapsar ve ölçüm sırasında akışkanla enerji alışverişi yapan bileşenleri, silindirler dâhil, açıkça kapsam dışında bırakır (ISO 6358-1).
ISO 15552 de sık kullanılan bir kestirmedir. 32 ila 320 mm çap aralığındaki, sökülebilir montajlı, belirtilmiş tek veya çift milli silindirlerin ölçülerini tanımlar. MY1B ikamesini sertifikalandırmaz; milsiz taşıyıcı momentlerini, sızdırmazlık bantlarını, yastıklama kapasitesini veya konumlandırma davranışını tanımlamaz (ISO 15552).
En yararlı tedarikçi beyanı “%100 uyumlu” değildir. İmzalı bir sapma listesidir. Sıfır sapma iddiası bile incelenen her özelliği, karşılaştırılan çizim revizyonlarını ve kapsanan çalışma zarfını tanımlamalıdır. Belgelenmiş ve dürüst bir fark, koşulsuz bir vaatten daha güvenlidir.
Uyumlu pnömatik parçalar hakkındaki geniş rehber, genel kanıt hiyerarşisini açıklar. Bu SMC'ye özgü kararda her belgenin tam aday koduna ve üretim revizyonuna işaret etmesini şart koşun.
Alternatifi makine üzerinde nasıl doğrularsınız?
SMC'nin MY1 seçim akışı, model seçilmeden önce yük kütlesini, üç moment yönünü, birleşik moment kullanımını ve strok sonu yastıklamasını değerlendirir (SMC MY1 seçim kataloğu). Bir ikame denemesi, yalnızca taşıyıcının yüksüz hareket ettiğini göstermek yerine bu uygulama değişkenlerini yeniden üretmelidir.
Mevcut parçayı sökmeden önce sağlıklı bir referans kaydedin. Şunları kaydedin:
- Her iki yöndeki gerçek çevrim süresi
- Aktüatör yakınındaki dinamik besleme ve egzoz basıncı
- Son konum ve sensör zamanlaması
- Hareketli kütle ve ürün yapılandırması
- Yastıklamaya girişten önceki hız
- Strok sonu darbesi, geri sekme ve durdurucu teması
- Kaçak gözlem yöntemi
- Ürün kalite sonucu
- Ortam sıcaklığı ve kirlenme durumu
- Mevcut kılavuz hizası ve bakım durumu
Yeni bir alternatifi aşınmış ve hizası bozulmuş mevcut parçayla karşılaştırıp her farkı marka etkisi olarak yorumlamayın. Bilinen şekilde kabul edilebilir bir ünite veya üzerinde anlaşılmış bir makine referansı kullanın. Yeni silindiri değerlendirmeden önce kısıtlı egzozu, hasarlı kılavuzları, gevşek destekleri veya kötü hizalamayı düzeltin.
Aşamalı bir serbest bırakma kullanın:
- Giriş kontrolü: kimliği, işçilik kalitesini, belirleyici boyutları, portları, aksesuarları ve belgeleri doğrulayın.
- Tezgâh işlev testi: kontrollü basınçta düzgün hareketi, anahtarları, ayar aralığını, kaçak kontrol yöntemini ve yastıklama çalışmasını kontrol edin.
- Korumalı makine denemesi: kurtarma planı bulunan, kontrol edilebilir bir istasyona kurun. Temsili yük, hız, basınç, çevrim sıklığı ve ortamı kullanın.
- Üretimde gözlem: üzerinde anlaşılmış bir süre boyunca çevrim kararlılığını, ürün sonucunu, bağlantı elemanlarının gevşememesini, kaçağı, kılavuz davranışını ve gereken ayarı inceleyin.
- Kapsamı belirlenmiş onay: makine pozisyonunu, aday kodunu, çizim revizyonunu, kabul edilen sapmaları, test koşullarını, onaylayanları, yedek parçaları ve yeniden doğrulama tetikleyicilerini kaydedin.
Yeniden değerlendirmeyi ne tetiklemelidir? Çap, strok, kılavuz, sızdırmazlık bandı, conta malzemesi, yağlayıcı, sensör, amortisör, ekstrüzyon, işleme tesisi, montaj tesisi veya test yöntemindeki değişiklikler sonucu etkileyebilir. Bu tetikleyicileri onay kaydına ve satın alma koşullarına ekleyin.
Bir alternatif kaliteyi düşürmeden nerede maliyet azaltabilir?
NIST, bir üreticinin harcamalarının ortalama olarak yarısından fazlasının tedarik zincirinde oluştuğunu ve tedarikçi yönetimi faaliyetleri arasında toplam sahip olma maliyetini de saydığını bildiriyor (NIST Manufacturing Extension Partnership, 2025'te güncellendi). Silindirin daha düşük fiyatı önemlidir; ancak navlun, yeterlilik, stok, yeniden devreye alma süresi, bakım ve arıza riski de aynı karşılaştırmaya dâhildir.
Maliyet azaltma dört alanda savunulabilir:
- Teslim edilmiş satın alma: aynı miktarı, yapılandırmayı, Incoterm'i, teslim yerini, vergileri ve normal navlunu karşılaştırın.
- Bulunabilirlik: tam onaylı kodun stokta mı, sipariş üzerine mi monte edildiğini veya ithal alt bileşenlere mi bağlı olduğunu doğrulayın.
- Servis: sızdırmazlık bandı kitlerini, aşınan parçaları, sensörleri, talimatları, aletleri, onarım erişimini ve teknisyen süresini karşılaştırın.
- Risk maruziyeti: doğrulama çalışmasını, adaptörleri, kumanda değişikliklerini, garanti istisnalarını, iadelerin lojistiğini ve tesisin onayladığı üretim etkisi tahminini dâhil edin.
Evrensel tasarruf yüzdelerinden kaçının. Teklifler bölgeye, distribütöre, miktara, çapa, stroka, seçeneklere, navluna ve sözleşmeye göre değişir. Tedarikçi, bir yüzdeyi kalıcı bir mühendislik gerçeği gibi yayımlamak yerine güncel ticari karşılaştırmayı belgelemelidir.
Satın alma tasarrufunu önlenen duruştan ayırın. Üç günlük teklif, tam onaylı yapılandırma aynı süre içinde üretilebiliyor, kontrol edilebiliyor, sevk edilebiliyor, gümrükten geçirilebiliyor, kurulabiliyor ve devreye alınabiliyorsa üç günlük yeniden devreye alma vaadi sayılır. OEM ve satış sonrası ürünler için toplam sahip olma maliyeti rehberi, tesise özgü maliyetlendirme için daha kapsamlı bir çalışma formu sunar.
Yeterlilik maliyeti boşa giden genel gider değildir. Kontrollü ikinci bir kaynak, daha net makine gereksinimleri ve daha iyi arıza kayıtları oluşturur. Kurulu parça tercih edilen seçenek olarak kalsa bile tesis, marka adını mühendislik verisinin yerine kullanmak yerine denetlenebilir bir teknik şartname kazanır.
İkame RFQ'sunda neler bulunmalıdır?
SMC'nin güncel MY1B yapılandırması, standart ve merkezi borulama düzenlerinin yanı sıra 25, 32 ve 40 mm olmak üzere üç çap listeler (SMC MY1B kataloğu). Yalnızca “MY1B, 1.000 mm strok” diyen bir RFQ; nesli, kılavuzu, portları, sensörleri, ayar ünitesini ve uygulama sınırlarını dışarıda bırakır.
Tedarikçiye şunları gönderin:
- Etiketin, komple aktüatörün, portların, anahtarların, taşıyıcının, desteklerin ve uç boşluklarının net fotoğrafları
- Kurulu parçanın tam parça numarası ve mevcut çizimi
- Çap, strok, montaj yönü ve dış kılavuz düzeni
- Hareketli kütle ve üç eksendeki ağırlık merkezi ofsetleri
- Normal ve maksimum hız, dakikadaki çevrim sayısı ve çalışma saatleri
- Ölçülmüş dinamik basınç ve hava kalitesi bilgisi
- Yastıklama, amortisör, sert durdurucu ve strok ayarı ayrıntıları
- Otomatik anahtar modeli, elektrik lojikleri, konektör ve PLC giriş gereksinimi
- Sıcaklık, kirlenme, yıkama, korozyon ve malzeme kısıtları
- İstenen teslim miktarı, varış yeri, Incoterm, yedek parçalar, garanti ve belgeler
- Uyum, işlev, ürün kalitesi ve deneme süresi için kabul sınırları
Aynı satır satır formatta yanıt isteyin. Her madde uygun, sapmalı, uygulanamaz veya bilgi gerekli şeklinde belirtilmelidir. Her uygunluk beyanına kanıt ekleyin. “SMC'ye eşdeğer” diyen bir teklif satırı mühendislik karşılaştırması değildir.
Tesiste müşteri onayları, ürün kalitesi veya otomotiv değişiklik kontrolü serbest bırakmayı etkilediğinde alternatif silindir markaları için pilot çerçevesi kullanılabilir. Rutin bakımda da aynı mantık daha küçük ölçekte geçerlidir: gereksinimi tanımlayın, numuneyi kontrol edin, kontrollü koşullarda deneyin ve yalnızca test edileni onaylayın.
Bir SMC milsiz silindir alternatifi, fiyatı veya görünüşü sayesinde değil kanıtlar sayesinde onay almalıdır. Aday tam model, arayüz, çalışma rejimi ve makine sonucu kontrollerini geçtikten sonra satın alma, teknik kabul standardını düşürmeden ticari koşulları karşılaştırabilir.
Jack Chen bu uygulama odaklı rehberi Bepto Pnömatik için hazırladı. Bir ikame incelemesi için her iki parça kodunu, kurulum fotoğraflarını, çizimleri, yük ve hız verilerini, sensör gereksinimlerini ve kabul sınırlarını iletişim sayfası üzerinden gönderin.
SMC milsiz silindir alternatifleri hakkında SSS
SMC'nin güncellenmiş MY1B'si mevcut montaj ölçülerini korurken maksimum yük kütlesini ve izin verilen momenti %30'a kadar artırdı (SMC, 2025). Bu nedenle aşağıdaki yanıtlar, benzer bir profilin doğrudan takılan bir yedek olduğu varsayımı yerine uyumu, anma performansını ve makine kabulünü ayrı kontroller olarak ele alır.
MY1B uyumlu her silindir doğrudan takılan bir yedek parça mıdır?
Hayır. “MY1B uyumlu” ifadesi mevcut parçanın neslini, çapını, strokunu, borulama düzenini, ayar ünitesini, sensör yapılandırmasını, kılavuzu, yükü, momentleri veya çalışma koşullarını belirtmez. Tam iki parça numarası için işaretlenmiş bir değiştirilebilirlik çizimi ve uygulama karşılaştırması isteyin; ardından adayı kontrol ve kontrollü makine denemesiyle doğrulayın.
Bir alternatif aynı montaj deliklerini kullanıp farklı yük değerlerine sahip olabilir mi?
Evet. SMC, güncellenmiş MY1B'nin mevcut montaj ölçülerini korurken maksimum yük kütlesini ve izin verilen momenti %30'a kadar artırdığını belirtiyor. Bu, arayüz geometrisi ile anma kapasitesinin birbirinden bağımsız değişebileceğini gösterir. Tüm montaj delikleri hizalansa bile yunuslama, yuvarlanma, sapma, hız, yastıklama kapasitesi ve kılavuz koşullarını karşılaştırın.
ISO 15552 bir SMC milsiz silindir alternatifini sertifikalandırır mı?
Hayır. ISO 15552, 32 ila 320 mm çap aralığındaki sökülebilir montajlı tek ve çift milli pnömatik silindirler için belirtilen ölçüleri tanımlar. Ürünleri sertifikalandırmaz ve MY1B taşıyıcı momentlerini, sızdırmazlık bantlarını, yastıklamayı, sensörleri veya kurulu performansı kapsamaz. Bunun yerine tedarikçi çizimlerini, ilgili katalogdaki anma değerlerini ve uygulamaya özel testleri kullanın.
Değiştirilecek bir milsiz silindir kaç çevrim test edilmelidir?
Eşdeğer kullanım ömrünü kanıtlayan evrensel bir çevrim sayısı yoktur. ISO 19973-1 genel güvenilirlik testi ve raporlama prosedürlerini sağlarken silindirlere özel ISO 19973-3 milli silindirleri kapsar. Bir çevrim iddiasını yorumlamadan önce milsiz silindir numunesini, çalışma rejimini, yükü, hızı, basıncı, ortamı, arıza eşiğini ve istatistiksel temeli tanımlayın.
SMC ikame maliyetini düşürmenin en güvenli yolu nedir?
Önce tam adayı kurulu gereksinime göre yeterlilikten geçirin. Ardından teslim fiyatını, doğrulanmış bulunabilirliği, servis parçalarını, yeterlilik çalışmasını, garanti sınırlarını ve tesise özgü arıza riskini aynı dönem için karşılaştırın. Kontrol edilebilir bir makine pozisyonuyla başlayın, onaylı mevcut parçayı kurtarma stoğu olarak tutun ve alternatifi ancak kayıtlı kabul sınırlarını karşıladıktan sonra yaygınlaştırın.
