SMC 無桿氣缸替代方案：降低成本同時維持品質
SMC 無桿氣缸替代品可以降低採購與故障恢復成本，但前提是確切的替代配置先通過逐項審查。外形或螺栓孔位相符還不夠。比較價格前，應確認耦合架構、導向型式、缸徑、行程、氣口、感測器、緩衝、負載、力矩、速度、環境、維修零件與已安裝驗收界線。
這項謹慎來自 SMC 自己的產品歷史。更新後的 MY1B 保留原有 MY1B 的安裝尺寸，同時把最大負載質量與允許力矩提高最多 30%（SMC MY1B 新產品資訊，2025 年 7 月更新）。安裝相同，能力不同。
重點摘要
- SMC 的 MY 與 CY 系列採用不同的機械耦合與磁耦合架構。
- 相同的 MY1B 安裝尺寸，可能掩蓋 30% 的負載或力矩差異。
- 要比較完整型號、額定工作範圍、控制方式與維修要求。
- 替代品只有在文件化檢查、台架測試與受控機台試用後，才能放行。
尺寸適配是指候選品能放入可用空間，並以所需介面連接機台。
功能等效是指候選品在文件化的負載、力矩、速度、緩衝、感測、環境與維修限制內完成要求的動作。
核准替代品是指一個具名配置已通過工廠針對特定機台位置所制定的工程與變更管制流程。這不代表所有 SMC 無桿氣缸都可通用核准。
你實際要替換的是哪一款 SMC 無桿氣缸？
SMC 將無桿氣缸分成兩種耦合架構，並在 MY1 機械耦合系列中提供五種導向型式。型錄區分 MY1B 基本型、MY1M 滑動軸承型、MY1C 凸輪從動件型、MY1H 線性導向型與 MY1HT 高剛性線性導向型（SMC MY1 選型型錄）。這些名稱代表不同負載路徑，不是外觀選項。

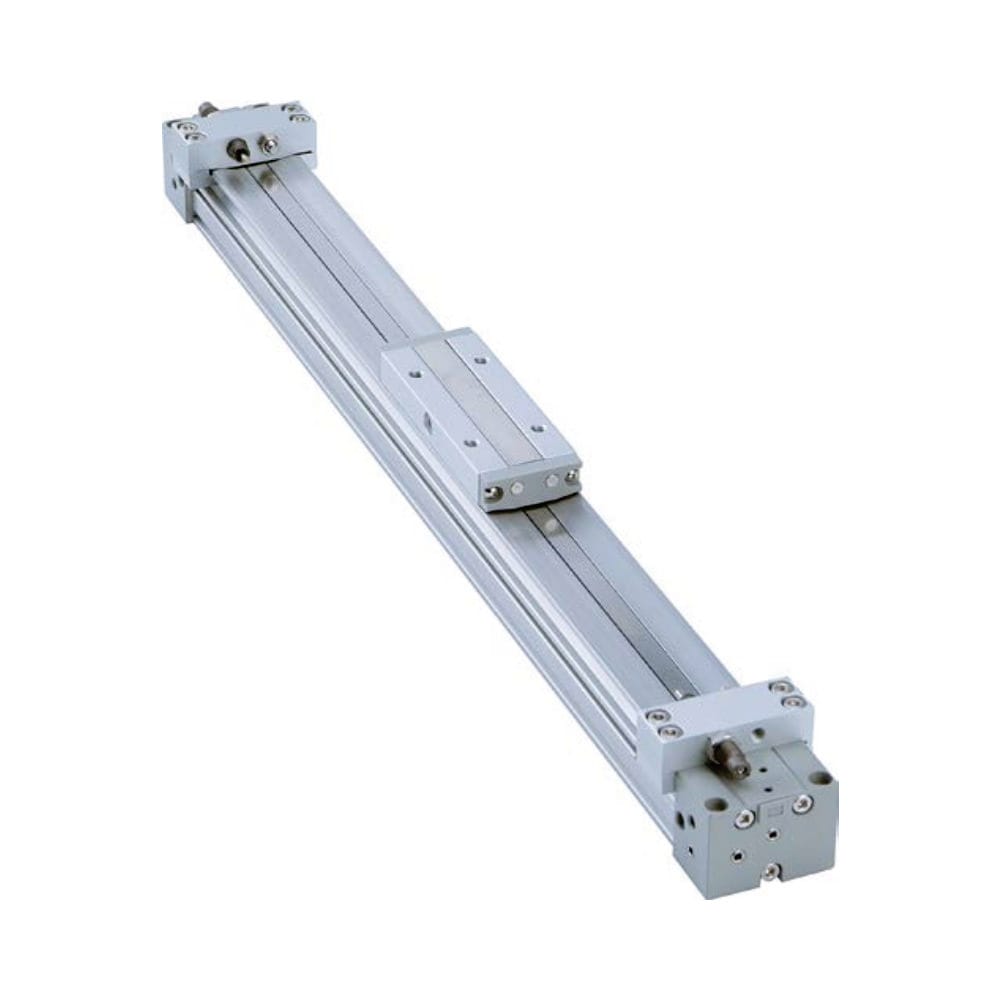

第一個決策是機械耦合還是磁耦合結構。SMC 說明，MY 系列透過管筒狹縫把活塞連接到外部平台，並以密封帶保護；CY 系列則透過磁力移動外部滑座，具有不同的壓力、洩漏、速度與脫開行為（SMC 無桿氣缸常見問題）。
不要因為兩者都叫無桿氣缸，就把 MY1B 交叉比對到磁耦合氣缸。機台可能依賴機械接頭的推力傳遞、磁性設計的密封管筒，或過載後的特定反應。恢復模式也很重要：磁性滑座在力過大時可能脫開；狹縫式機械耦合設計則有不同的密封帶與污染風險。
接著解讀完整的已安裝料號。應記錄：
- 系列與設計世代
- 缸徑與可用行程
- 導向型式或分開的外部導向器
- 標準或集中配管配置
- 氣口螺紋與氣口位置
- 行程調整單元與避震器選項
- 自動開關型號、數量、接頭與電纜方向
- 訂製品後綴
- 安裝支架、側向支撐與浮動連接
為什麼要記錄世代？產品系列名稱可能延續，但設計已經改版。SMC 2025 年的 MY1B 更新涵蓋 25、32 與 40 mm 缸徑，而早期 MY1 資料涵蓋更廣的尺寸範圍。供應商只說「MY1B 相容」仍不完整，必須列出確切的現有料號、圖面版次與候選料號。
無桿氣缸耦合技術文章提供機械與磁性設計的深入比較。開始跨品牌尺寸審查前，先做出架構決策。
在把替代品稱為匹配品前的相容性要求
SMC 表示，更新後的 MY1B 保留原有安裝尺寸，同時把最大負載質量與允許力矩提高最多 30%（SMC MY1B 新產品資訊）。這直接證明安裝介面相符，不代表導向能力、緩衝行為或使用壽命相同。
從四個證據層級比較替代品：
| 證據層級 | 比較內容 | 完成檢查的證據 |
|---|---|---|
| 身分 | 完整現有料號與候選料號、版次、製造地點 | 受控資料表、圖面、報價與變更紀錄 |
| 介面 | 外廓、安裝、滑座、氣口、感測器、支撐與維修空間 | 逐尺寸標註的互換圖面與實體檢查 |
| 額定工作 | 壓力、速度、三軸力矩、緩衝、環境 | 確切型錄額定值與應用計算 |
| 機台結果 | 循環時間、末端位置、壓力、洩漏、撞擊、產品結果 | 基準紀錄與受控驗收試用 |
先從會阻止安裝的介面開始：外形高度與寬度、總長、端塊間隙、滑座高度、安裝孔位、定位面、氣口標準、氣口方向、感測器溝槽與調整單元外廓。要量測已安裝組件，不要只依照片或系列名稱。
接著比較負載路徑。記錄移動質量，以及三個軸向的重心偏移。檢查要求速度下的俯仰、翻滾與偏擺力矩。SMC 選型資料將 MY1B 描述為在不要求保證精度時，通常搭配分開導向器使用的基本型。用另一個基本型氣缸替換，並不會把外部導向器的對心、力矩容量或軸承壽命轉移給致動器。
即使導向器在實體上分開，也要把它視為替換系統的一部分。候選品可能在台架上空載順利行程，鎖到略有偏心的導軌後卻卡住。導軌平行度分析說明安裝公差如何變成內部側向負載。
應如何把候選品與已安裝的 MY1B 比較？
目前的 25、32 與 40 mm MY1B 型錄列出 0.1 至 0.8 MPa 的工作壓力範圍、5 至 60°C 的環境與流體溫度，以及在沒有行程調整單元時 100 至 1,000 mm/s 的活塞速度（SMC MY1B 型錄）。這些是型號特定界線，不是所有替代品的通用目標。
建立每一列都代表決定性要求的比較表：
| 要求 | 已安裝基準 | 候選品證據 | 驗收方法 |
|---|---|---|---|
| 缸徑與行程 | 銘牌、代碼、量測行程 | 候選料號與圖面 | 進料檢查 |
| 安裝與外廓 | 機台圖面與量測值 | 標註互換圖 | 配管前裝配檢查 |
| 氣口配置 | 螺紋、位置、方向 | 氣口細節與選項代碼 | 螺紋量規與目視檢查 |
| 移動負載 | 質量與重心三軸偏移 | 允許負載與力矩曲線 | 工程審查 |
| 速度與循環 | 正常與最差循環資料 | 額定範圍與工作條件 | 具代表性的計時運轉 |
| 緩衝 | 進入速度、質量、停止方式 | 氣墊或避震器容量 | 減速與撞擊審查 |
| 位置感測 | 開關、電壓、邏輯、接頭 | 相容感測器清單 | 電氣與 PLC 測試 |
| 環境 | 溫度、粉塵、清洗、化學品 | 材料與限制 | 應用審查 |
| 維修 | 密封帶、磨耗件、工具、可及性 | 零件清單與說明 | 維護簽核 |
要使用氣缸處的動態壓力，不是只看調壓器設定。受限的閥、長氣管、過小的接頭或排氣限制，都可能在名義供氣壓力相同時改變速度與進入緩衝的狀態。氣缸氣口與接頭的壓降動態，以及緩衝能量限制，可分別參閱相關計算指南。
定位精度呢？SMC MY1 選型型錄將 MY1B 描述為不要求保證精度時使用的基本型，也對導向的 MY1M、MY1C、MY1H 與 MY1HT 設計，依明確負載條件提供不同參考值。不要把導向型號的重複精度數字複製到基本型 MY1B 的比較中。
感測器相容性也不只看能否裝入溝槽。要確認開關技術、供應電壓、PNP 或 NPN 邏輯、兩線或三線連接、接頭、電流額定、安裝範圍、遲滯、電纜方向與 PLC 計時。能夾在型材上的開關，仍可能改變確認位置或輸入行為。電氣差異可參閱簧片開關與霍爾效應感測器指南。
SMC 無桿氣缸替代品需要哪些供應商證據？
ISO 19973-1 提供一般可靠度測試程序、計算方法、條件與報告規則；ISO 19973-3 則特別處理帶活塞桿的氣缸（ISO 19973-1；ISO 19973-3）。兩者都沒有為 MY1B 類無桿氣缸建立通用循環壽命值。任何壽命主張都需要自己的配置與測試條件。
生產數量下單前，要求一份證據包：
- 完整候選料號與受控技術資料表
- 標出與現有品差異的尺寸圖
- 缸徑、行程、壓力、速度、溫度、負載與力矩額定
- 緩衝或避震器選型方法
- 相容自動開關與配件清單
- 密封帶、主要密封、耐磨元件、潤滑劑與外露零件材料
- 壓力與洩漏測試方法及驗收界線
- 可靠度報告，包括樣本數、工作循環、負載、速度、壓力、環境、失效定義、調整與結果
- 製造地點身分、檢驗計畫、批次追溯與變更通知承諾
- 維修說明、備品清單、保固條件、排除項目與退貨流程
不要把 ISO 6358 當成氣缸通過洩漏或壽命測試的證明。ISO 6358-1 涵蓋具有內部流道的氣動元件之穩態流量特性測試，並明確排除量測時會與流體交換能量的元件，包括氣缸（ISO 6358-1）。
ISO 15552 也是常見捷徑。它規定 32 至 320 mm 缸徑、特定可拆式安裝單活塞桿或雙活塞桿氣缸的尺寸，但不會認證 MY1B 替代品，也不定義無桿滑座力矩、密封帶、緩衝容量或定位行為（ISO 15552）。
最有用的供應商聲明不是「100% 相容」，而是一份簽署的差異清單。即使宣稱零差異，也應列出檢查過的每個特性、比較的圖面版次與涵蓋的工作範圍。誠實且有文件的差異，比沒有條件的承諾更安全。
更廣泛的氣動零件相容性指南說明一般證據層級。對這項 SMC 特定決策，則要堅持每份文件都指向確切候選料號與製造版次。
如何在機台上驗證替代品？
SMC 的 MY1 選型流程會在選定型號前評估負載質量、三個力矩方向、組合力矩使用率與行程末端緩衝（SMC MY1 選型型錄）。替代品試用必須重現這些應用變數，而不是只證明滑座空載會移動。
拆除現有品前，先捕捉健康基準。記錄：
- 兩個方向的實際循環時間
- 致動器附近的動態供氣與排氣壓力
- 末端位置與感測器時間
- 移動質量與產品配置
- 進入緩衝前的速度
- 行程末端撞擊、反彈與止擋接觸
- 洩漏觀察方法
- 產品品質結果
- 環境溫度與污染狀態
- 目前導向對心與維護狀態
不要拿一個已磨損或未對心的現有品與新替代品比較，再把所有差異稱為品牌效應。應使用已知可接受的單元或雙方同意的機台基準。評估新氣缸前，先修正受限排氣、損壞導向器、鬆動支撐或對心不良。
採用分階段放行：
- 進料檢查：確認身分、加工品質、決定性尺寸、氣口、配件與文件。
- 台架功能：在受控壓力下檢查順暢行程、開關、調整範圍、洩漏方法與緩衝動作。
- 受防護的機台試用：安裝在可控制的工位並準備恢復方案。使用代表性負載、速度、壓力、循環率與環境。
- 生產觀察：在約定期間檢查循環穩定性、產品結果、緊固件保持、洩漏、導向行為與必要調整。
- 限定範圍核准：記錄機台位置、候選料號、圖面版次、接受的差異、測試條件、核准人、備品與重新驗證觸發條件。
哪些變更會觸發重新評估？缸徑、行程、導向、密封帶、密封材料、潤滑劑、感測器、避震器、擠型、加工地點、組裝地點或測試方法的變化，都可能改變結果。應把這些觸發條件寫入核准紀錄與採購條款。
替代品可以在哪些地方降低成本而不犧牲品質？
NIST 報告指出，製造商平均超過一半的支出發生在供應鏈，並在供應商管理活動中納入總持有成本（NIST 製造業延伸夥伴計畫，2025 年更新）。氣缸價格較低固然重要，但運費、資格確認、庫存、恢復時間、維護與失效暴露都應納入同一份比較。
以下四個地方可以合理降低成本：
- 交付取得成本：比較相同數量、配置、貿易條件、目的地、稅費與一般運費。
- 供貨可得性：確認確切核准料號是現貨、接單生產，還是依賴進口子組件。
- 服務：比較密封帶套件、磨耗件、感測器、說明、工具、維修可及性與技師時間。
- 風險暴露：納入驗證工作、轉接件、控制變更、保固排除、退貨物流與工廠核准的生產後果估算。
避免通用節省百分比。報價會隨地區、經銷商、數量、缸徑、行程、選項、運費與合約而變。供應商應文件化目前的商業比較，不要把一個百分比永久當成工程事實。
把採購節省與避免停機分開。三天報價不等於三天恢復承諾，除非確切核准配置能在這段時間內完成生產、檢查、出貨、清關、安裝與試運轉。更完整的工廠成本工作表請參閱OEM 與售後無桿氣缸總持有成本指南。
資格確認成本不是浪費的管理費。它會建立受控的第二供應來源、更清楚的機台要求與更好的失效紀錄。即使現有品仍是首選，工廠也會得到可稽核的規格，而不是把品牌名稱當作工程資料的替代品。
替換 RFQ 應包含哪些內容？
SMC 目前的 MY1B 配置列出 25、32 與 40 mm 三種缸徑，以及標準與集中配管配置（SMC MY1B 型錄）。只寫「MY1B、1,000 mm 行程」的 RFQ，會漏掉世代、導向、氣口、感測器、調整單元與應用限制。
提供給供應商：
- 銘牌、完整致動器、氣口、開關、滑座、支撐與端部間隙的清楚照片
- 完整現有料號與可取得的圖面
- 缸徑、行程、安裝方向與外部導向配置
- 三個軸向的移動質量與重心偏移
- 正常與最大速度、每分鐘循環次數與工作時數
- 量測的動態壓力與空氣品質資訊
- 緩衝、避震器、硬止擋與行程調整細節
- 自動開關型號、電氣邏輯、接頭與 PLC 輸入要求
- 溫度、污染、清洗、腐蝕與材料限制
- 所需交付數量、目的地、貿易條件、備品、保固與文件
- 尺寸適配、功能、產品品質與試用時間的驗收界線
要求供應商以相同的逐列格式回覆。每一項應標示符合、偏差、不適用或需要資訊，並在每個「符合」聲明旁附上證據。報價列只寫「等同 SMC」不是工程比較。
如果客戶核准、產品品質或汽車變更管制影響放行，可使用替代氣缸品牌試點框架。日常維護規模較小，但邏輯相同：定義要求、檢查樣品、在受控條件下試用，只核准真正測試過的配置。
SMC 無桿氣缸替代品應靠證據取得核准，而不是靠價格或外觀。候選品通過確切型號、介面、工作條件與機台結果檢查後，採購才能在不降低技術驗收標準的情況下比較商業條款。
Jack Chen 為倍拓氣動撰寫本篇應用指南。若要進行替換審查，請透過聯絡頁面提供兩組料號、安裝照片、圖面、負載與速度資料、感測器要求及驗收界線。
SMC 無桿氣缸替代方案常見問題
SMC 更新後的 MY1B 保留原有安裝尺寸，同時把最大負載質量與允許力矩提高最多 30%（SMC，2025）。因此，以下答案把尺寸適配、額定性能與機台驗收視為分開檢查，不把相似外形假設成即插即用替代品。
每一款 MY1B 相容氣缸都是直接替換品嗎？
不是。「MY1B 相容」沒有說明現有品世代、缸徑、行程、配管配置、調整單元、感測器配置、導向、負載、力矩或工作條件。要求標註互換圖與確切兩組料號的應用比較，再透過檢查與受控機台試用驗證候選品。
替代品可以使用相同安裝孔位，卻有不同負載額定嗎？
可以。SMC 表示，更新後的 MY1B 保留原有安裝尺寸，但把最大負載質量與允許力矩提高最多 30%。這證明介面幾何與額定能力可以各自變化。即使每個安裝孔都對得上，仍要比較俯仰、翻滾、偏擺、速度、緩衝容量與導向條件。
ISO 15552 會認證 SMC 無桿氣缸替代品嗎？
不會。ISO 15552 規定 32 至 320 mm 缸徑、特定可拆式安裝單活塞桿與雙活塞桿氣動氣缸的尺寸。它不會認證產品，也不涵蓋 MY1B 滑座力矩、密封帶、緩衝、感測器或已安裝性能。應改用供應商圖面、確切型錄額定值與應用專用測試。
替換無桿氣缸應測試多少循環？
沒有一個通用循環次數可以證明等效壽命。ISO 19973-1 提供一般可靠度測試與報告程序，氣缸專用的 ISO 19973-3 則涵蓋帶活塞桿的氣缸。在解讀循環主張前，先定義無桿氣缸樣品、工作、負載、速度、壓力、環境、失效門檻與統計依據。
降低 SMC 替換成本最安全的方法是什麼？
先依已安裝要求確認確切候選品，再在相同期間比較交付價格、已驗證的供貨能力、維修零件、資格確認工作、保固界線與工廠特定的失效暴露。從可控制的機台位置開始，保留核准的現有品作為恢復庫存，只有在替代品達到紀錄中的驗收界線後才擴大使用。
來源與技術參考
- SMC MY1B 新產品資訊：與既有 MY1B 相同的安裝尺寸，以及最多 30% 的最大負載質量與允許力矩提升。2025 年 7 月更新。
- SMC MY1B 型錄：目前 25、32 與 40 mm 基本型規格、壓力與溫度範圍、速度、氣口、行程與選項。資料擷取日期：2026-07-26。
- SMC MY1 型號選擇型錄：導向型式、負載與力矩檢查、緩衝選擇、配管與開關選擇流程。資料擷取日期：2026-07-26。
- SMC 無桿氣缸基本特性：磁性與機械耦合無桿氣缸的依型號比較。資料擷取日期：2026-07-26。
- SMC 無桿氣缸常見問題：機械耦合 MY 與磁性 CY 的運作原理及選型注意事項。資料擷取日期：2026-07-26。
- ISO 19973-1:2015：氣動元件可靠度測試的一般程序、計算、條件與報告。2026 年進行系統性審查。
- ISO 19973-3:2015：帶活塞桿氣動氣缸的可靠度測試程序。2021 年確認現行。
- ISO 6358-1:2013：穩態流量特性測試；氣缸不在其適用範圍內。
- ISO 15552:2018：特定可拆式安裝活塞桿氣缸的基本、安裝與配件尺寸。2025 年確認現行。
- NIST 製造業延伸夥伴計畫：供應鏈與總持有成本指引。2025 年更新。
