氣缸簧片開關與霍爾效應感測器運作技術指南
當活塞磁鐵進入感測視窗時，磁性氣缸開關便會切換狀態。簧片型會帶動密封的機械接點；固態型則使用磁性感測元件、閾值電路與電子輸出。該感測元件可能採用霍爾效應、MR、AMR 或 GMR，因此在型錄中，「固態」與「霍爾」並不是可互換的術語。
電氣介面與感測原理同樣重要。更換開關前，必須核對核准搭配的氣缸與磁鐵、安裝溝槽、動作範圍、二線式或三線式架構、PNP 或 NPN 輸出、常開或常閉功能、電壓、電流、接頭腳位及 PLC 輸入。
重點摘要
- SMC 目前一款二線式產品允許最高 0.8 mA 漏電流與 4 V 內部壓降。
- 即使簧片接點本身為被動元件，封裝完成的簧片開關仍可能含有 LED 或保護電路。
- 霍爾、MR、PNP、NPN、二線式與 IO-Link 描述的是不同設計層級。
- 應在實際生產動作與負載條件下，於 PLC 端完成試車驗證。
本指南聚焦於離散式磁性氣缸開關及其電氣行為。若要一併了解端點、區域、類比、編碼器與連續位置技術，請參閱較完整的氣動氣缸位置感測指南。
本指南內容
- 簧片式氣缸開關以機械接點閉合電路
- 霍爾與 MR 固態開關如何運作？
- 為何二線式與三線式輸出不能互換？
- 簧片式與固態式：依資料表選型，而非只看名稱
- 感測器應如何安裝與試車？
- 哪些原因會造成誤訊號、無訊號或訊號抖動？
- 氣缸開關可以作為安全裝置嗎？
- 氣缸簧片與固態感測器常見問題
簧片式氣缸開關以機械接點閉合電路
SMC 在一份自動開關指南中，為其中幾個簧片系列列出 1.2 ms 動作時間、300 m/s² 耐衝擊性與無漏電流。這些數值只適用於特定系列，但足以說明其基本行為：活塞磁鐵會以磁力讓密封在簧片管內的鐵磁接點閉合（SMC 自動開關指南）。
簧片開關是由磁場驅動的機械接點。兩片可撓的鐵磁簧片在密封玻璃管內彼此交疊。當開關位置的磁場達到動作閾值時，簧片互相吸引並接通電路；當活塞移開、磁場降至釋放閾值以下時，簧片便分離。
動作點與釋放點之間的差異稱為遲滯。它可避免訊號在單一閾值附近快速切換，但也表示 ON 與 OFF 位置不會落在同一座標。任何開關點測試都必須把接近方向納入考量。
接點本身是被動元件，封裝開關則未必如此
裸露的常開簧片接點可以在沒有獨立電子供電的情況下切換相容負載。不過，封裝後的氣缸開關仍可能包含指示 LED、突波抑制器、接頭、電阻或保護網路。這些元件會帶來極性、電壓、電流與負載限制。
因此，「簧片不需要電源」的說法過於籠統。必須閱讀完整開關電路與資料表。帶燈的二線式簧片開關與負載串聯安裝，因此可用的負載電壓與電流仍會決定 PLC 輸入能否可靠地轉為 ON。
接點負載決定使用壽命
機械接點壽命取決於實際切換的負載。即使穩態電流看似合格，湧入電流、電容性輸入、繼電器線圈、電纜電容與感性電壓尖峰仍可能使簧片接點承受過大應力。應使用製造商的負載圖表與建議保護電路，而不是只套用通用瓦數上限。
接點彈跳也很重要。PLC 輸入濾波可能掩蓋短暫彈跳，高速計數器卻可能將其記錄下來。如果活塞通過一次產生多次計數，應先比較輸入任務、濾波設定與開關波形，再決定是否更換氣缸。
真正有用的區分並不是「簡單或先進」，而是切換負擔落在哪裡。簧片裝置把部分負擔留給機械接點與外部負載電路；固態開關則把它移到感測、閾值判定與電晶體輸出級。
霍爾與 MR 固態開關如何運作？
Texas Instruments 將霍爾元件分為開關、鎖存器與線性感測器；SMC 則說明常見固態氣缸開關會使用 MR 元件。這兩點可避免一個常見誤解：非接觸式氣缸開關不一定採用霍爾效應，而霍爾元件也不會自動提供類比、PWM 或 IO-Link 輸出（TI 霍爾感測器概覽；SMC 自動開關指南）。
固態氣缸開關使用磁性感測元件與電子判定電路，而不是可動電氣接點。數位元件會把感測到的磁場與內部動作、釋放閾值比較，再驅動電子輸出。此判定會刻意加入遲滯，以免閾值附近的雜訊造成快速切換。
當電流與垂直磁場交互作用時，霍爾元件會產生微小電壓。訊號調理電路先放大該電壓，再交由比較器或轉換器處理。MR 系列元件則會因磁場改變其電阻。兩者從外觀看來可能完全相同，因此必須依料號與資料表確認內部技術。
數位切換不等於連續位置回授
數位霍爾或 MR 開關只回報活塞磁鐵是否越過閾值，不會量測完整氣缸行程。線性磁性感測器可以回報與位置相關的數值，但磁場曲線、量測範圍、示教程序、線性度、重複精度及驅動相容性仍取決於個別產品。
SICK MPS-G 可說明這項界線。目前其中一個型號提供 50 mm 量測範圍、兩組推挽輸出、IO-Link 與可程式化開關點。這些功能只屬於該款四線式產品，並非所有霍爾或固態氣缸開關都具備（SICK MPS-G 資料表）。
若要了解活塞磁鐵、動作範圍、遲滯與機台位置之間的關係，請閱讀內部磁鐵設計如何影響感測器精度。
為何二線式與三線式輸出不能互換？
SMC D-M9 範例的二線式型號沒有獨立供電端子，但允許最高 0.8 mA 漏電流與 4 V 內部壓降。其三線式 PNP/NPN 版本有獨立的供電與輸出導線，在 10 mA 時漏電流最高 100 µA、壓降最高 0.8 V（SMC D-M9 自動開關指南）。
二線式開關與負載共用電流
二線式開關串聯在 PLC 輸入或繼電器電路中。同一對導線同時供應開關電路與負載電流。開關 ON 時，內部壓降會降低負載可用電壓；開關 OFF 時，仍可能有漏電流流經輸入。
因此要做兩項實務檢查：
- ON 狀態檢查：供電電壓扣除開關壓降與電纜損失後，仍須高於 PLC 輸入保證 ON 的電壓。
- OFF 狀態檢查：開關漏電流加上耦合雜訊後，仍須低於 PLC 輸入保證 OFF 的電流或電壓。
如果 PLC 輸入始終無法完全轉為 OFF，此時拆下感測器並直接怪罪磁鐵還太早。應先比較開關最大漏電流與輸入模組的 OFF 閾值。
三線式輸出將供電與訊號分開
三線式 DC 開關通常使用棕線接正電源、藍線接 0 V、黑線作為輸出，但仍必須核對接頭腳位與線色。輸出可能是 PNP、NPN、推挽式、常開或常閉。
| 輸出 | 動作時的輸出行為 | 典型 PLC 搭配 | 常見不匹配 |
|---|---|---|---|
| PNP | 向輸入供應正電壓／電流 | 共接 0 V 的汲入型 PLC 輸入 | 安裝到源出型輸入系統 |
| NPN | 將輸入拉向 0 V | 共接正電源的源出型 PLC 輸入 | 安裝到汲入型輸入系統 |
| 推挽式 | 主動驅動兩種邏輯狀態 | 製造商指定的相容數位輸入 | 未核對限制便假設可通用 |
| 二線式 | 改變負載電路中的串聯阻抗 | 電壓／電流落在規定範圍內的輸入或繼電器 | 漏電流或內部壓降跨過輸入閾值 |
PNP 與 NPN描述的是輸出電晶體行為，並不表示磁性感測元件採用霍爾、MR 或其他技術。開關即使完全符合氣缸溝槽，仍可能與控制器電氣不相容。
更換感測器時應採用「雙重核准」。機械條件包括氣缸、磁鐵、溝槽、支架與動作範圍；電氣條件包括架構、極性、邏輯、電壓、電流、接頭與 PLC 閾值。兩方面都符合，替代品才算等效。
簧片式與固態式：依資料表選型，而非只看名稱
在 SMC 某系列的比較中，簧片型列出的動作時間與耐衝擊性分別為 1.2 ms 和 300 m/s²，一般固態型則為不超過 1 ms 和 1,000 m/s²。這些差異對該系列具有意義，卻不足以支持「速度快 200 倍」這種通則（SMC 自動開關指南）。
請依應用需求與確切資料表選型：
| 選型問題 | 簧片開關 | 固態開關 | 核准依據 |
|---|---|---|---|
| 要切換哪種負載？ | 接點額定值、湧入電流、保護 | 輸出電壓與電流限制 | 負載與 PLC 輸入資料 |
| 是否允許接點彈跳？ | 檢查彈跳與輸入濾波 | 電子轉換通常較乾淨 | 示波器或 PLC 事件測試 |
| 切換是否頻繁？ | 接點壽命取決於電氣負載 | 無機械接點磨耗 | 額定產品加循環測試 |
| 衝擊或振動是否很大？ | 核對接點與封裝額定值 | 產品額定值通常較高 | 型號專屬測試值 |
| OFF 漏電流是否關鍵？ | 裸接點可為零；封裝電路則不一定 | 二線式與三線式的漏電流不同 | 最差情況輸入閾值檢查 |
| 溫度是否異常？ | 檢查接點、電纜、LED 與外殼 | 檢查電子元件、電纜與外殼 | 完整開關額定值 |
| 附近是否有焊接電流？ | 標準型可能受干擾 | 標準型可能受干擾 | 經核准的耐磁場型號 |
固態設計消除了機械接點磨耗，但不代表壽命無限。電纜彎折、接頭進水、過電壓、輸出短路、發熱、密封失效與過強磁場仍可能使訊號中斷。如果接點電路、速度、環境與預期循環次數均在額定範圍內，簧片型仍可能是較好的選擇。
不要只看採購價格。重新配線 PLC 盤、變更輸入卡、更換接頭或診斷漏電流故障的成本，可能遠高於開關本身。應比較完整安裝介面與故障後果。
霍爾效應不代表一定更精準
數位霍爾開關偵測磁場閾值。其開關重複精度不等同活塞位置精度，而活塞位置精度也不等同工具端精度。空氣可壓縮性、密封摩擦、負載、導向間隙、支架位移與機械止擋，都不在感測器 IC 的控制範圍內。
對高速軸而言，開關動作時間只是整個時序鏈的一環。PLC 輸入濾波、掃描時間、程式任務、閥延遲、氣缸速度與活塞超程都會產生影響。高速氣動氣缸規格檢查表涵蓋這項審查的機械與氣動部分。
感測器應如何安裝與試車？
SMC 對涵蓋的簧片開關提供 2 mm 以下的參考遲滯值，對涵蓋的固態開關則為 1 mm 以下，同時提醒環境可能改變這些數值。因此，試車必須從兩個接近方向測試，並使用實際生產條件，而不能只靠手動移動時找到 LED 剛亮的位置（SMC 自動開關指南）。

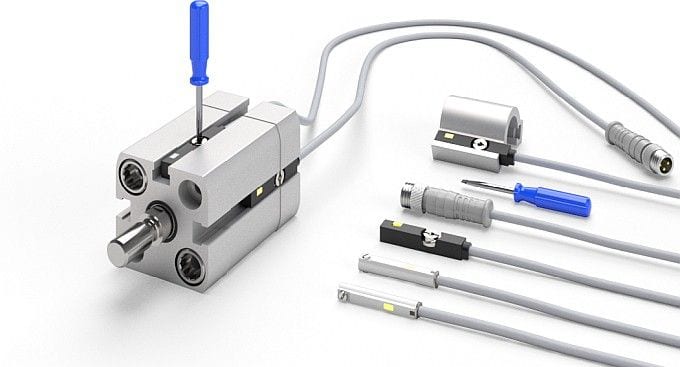

先查閱確切氣缸與開關相容表。確認缸徑、內建磁鐵選項、感測器溝槽、支架、外殼方向、出線方向與固定螺絲。能放進溝槽的開關，不一定獲准搭配該磁鐵系統。
請依下列順序試車：
- 記錄氣缸與感測器料號、配線圖、接頭腳位及 PLC 輸入型號。
- 安裝或移動感測器前，先安全隔離機台。
- 從兩個方向緩慢移動活塞，標記 ON 與 OFF 位置。
- 將感測器設定在製造商規定的穩定動作區內，不要停在第一次閃爍的位置。
- 分別確認感測器 LED 與 PLC 輸入。
- 使用實際負載與緩衝設定，在最低及最高生產速度下運轉。
- 測試鄰近氣缸、電磁閥、馬達、焊機及正常電源切換的影響。
- 檢查電纜應力消除、彎曲半徑、接頭密封與活動零件間隙。
- 測試上電、洩壓、緊急停止與復歸行為。
- 保存最終感測器位置與驗收結果。
LED 只能證明感測器本機電路認為狀態已改變；它不能證明 PLC 已接收到該狀態、程式已正確使用訊號，或工具已到達製程基準。
防護等級必須依應用判定
IP67 很常見，但它不是每座工廠的通用最低要求，也不能證明產品可耐化學品、冷卻液、蒸汽或反覆彎折。應檢查完整環境：溫度、沖洗壓力、流體相容性、焊接磁場、金屬碎屑、電纜彎折、接頭方向與鄰近鋼材。
SMC 也指出，即使雙色開關固定在顯示的適當範圍內，安裝條件、外部磁場、鄰近氣缸或溫度仍可能擾動磁場裕量，造成訊號不穩定。因此，最終機台測試不可省略。
哪些原因會造成誤訊號、無訊號或訊號抖動？
SMC 警告，固態二線式開關的漏電流若超過 PLC 輸入的偵測電流，可能使輸入復歸或錯誤維持。該指南也把動作範圍定義為開關保持 ON 時的活塞移動區間，並指出磁力、靈敏度與環境都可能改變該範圍（SMC 自動開關指南）。
更換零件前，先分開檢查各項觀察點：
| 症狀 | 優先電氣檢查 | 優先磁性／機械檢查 |
|---|---|---|
| LED 不亮，PLC 也無輸入 | 供電、極性、斷線、接頭、輸出短路 | 開關系列錯誤、活塞不在範圍內、沒有磁鐵 |
| LED 亮，PLC 輸入為 OFF | PNP/NPN 不匹配、common 錯誤、壓降、輸出線斷路 | 通常不是磁鐵問題 |
| LED 不亮，PLC 輸入為 ON | 二線式漏電流、耦合電壓、輸入卡住、配線短路 | 若 LED 行為異常，檢查外部磁場 |
| 訊號只在很窄的位置出現 | 確認供電與輸入閾值 | 裕量不足、溝槽錯誤、感測器未對準、附近鋼材 |
| 每次通過產生多次計數 | 輸入濾波、計數任務、簧片彈跳、電纜雜訊 | 活塞回彈或在切換區內振動 |
| 維修後開關點位移 | 替換零件或配線錯誤 | 感測器移位、磁鐵方向改變、支架鬆動 |
| 靠近焊機時發生故障 | 電纜走線與 PLC 數值 | 外部磁場與開關相容性 |
使用萬用電表檢查供電與靜態輸出。只有故障確實需要時序或雜訊證據時，才使用示波器或 PLC 追蹤。籠統安排每季示波器檢查，只會增加工作，卻沒有定義何種結果算失效。
檢查磁鐵之前，先檢查負載電路
簧片接點可能因過電流、湧入電流或感性反衝而損壞。固態輸出則可能因反接、短路或超過電壓／電流額定值而失效。SMC 警告，部分 D-M9 型號沒有輸出短路保護，因此輸出故障可能立即損壞開關（SMC D-M9 安裝與維護說明）。
如果同一張 PLC 卡上的所有感測器都表現異常，應先檢查 common、輸入閾值、供電與接地，再考慮更換每支氣缸的磁鐵。如果彎折電纜時只有一個感測器狀態改變，請檢查導線與接頭。如果 LED 與 PLC 都穩定，工件位置卻錯誤，診斷方向應轉到導軌、止擋、聯結與氣動動作。
最快的診斷分流方式，是分別觀察本機指示、控制器輸入、活塞狀態與工具狀態。這四項觀察可以把模糊的「位置感測器故障」拆分為電氣、磁性、氣動或機械分支，而不必猜測。
氣缸開關可以作為安全裝置嗎？
OSHA 記錄了一起 2018 年事故：作業員在未鎖定機台的情況下調整氣動位置感測器，意外動作造成手臂骨折。重點不在於某種感測器選錯，而在於調整感測器與機台安全都需要受控隔離及經驗證的安全功能（OSHA 事故報告 108887.015）。
除非整個安全功能具備所需安全等級並已完成驗證，否則標準氣缸開關只能視為製程回授。一般 PNP、NPN 或二線式自動開關，不會因 PLC 程式重複檢查兩次，就成為防護門互鎖、安全位置感測器或具冗餘診斷的裝置。
機台風險評估可能要求安全額定感測器、冗餘通道、差異監控、安全邏輯、受控氣動能量釋放、機械阻擋或其他措施。應依所在司法管轄區與機台適用的機械及功能安全標準執行。
進入危險區域，或在意外動作可能傷人的位置調整感測器之前，必須鎖定電氣、氣動、液壓、機械與儲存能量。OSHA 明確指出，氣缸內儲存的壓縮空氣也必須納入機台維護能量控制計畫（OSHA 機台維護）。
危險區域需要經認證的完整組合
「霍爾效應」與「固態」都不是危險區域認證。必須核對確切感測器認證、本安參數、電纜、接頭、安全柵或隔離器、安裝方法、溫度等級、氣體／粉塵群組及氣缸配置。某項產品上的 ATEX 或 IECEx 選配代碼，不能授權外觀相似的標準開關使用於危險區域。
氣缸簧片與固態感測器常見問題
SMC D-M9 某系列的二線式型號列出最高 0.8 mA 漏電流與 4 V 內部壓降；三線式版本則為 100 µA，且內部壓降更低。這些數值說明，更換時必須同時提供 PLC 輸入與配線架構，而不能只提供感測元件類型（SMC D-M9 自動開關指南）。
可以直接用霍爾或 MR 開關替換簧片式氣缸開關嗎？
只有在確認氣缸與磁鐵相容性、感測器溝槽、安裝位置、配線架構、PNP/NPN 邏輯、電壓、負載電流、漏電流、內部壓降、接頭腳位及 PLC 閾值後才可以。固態型號可能可裝入同一溝槽，卻需要不同的輸入共用端或多一條導線。最終組件必須在實際生產動作下測試。
每一款固態氣缸開關都是霍爾效應感測器嗎？
不是。製造商也使用 MR、AMR、GMR 與相關磁性感測技術。SMC 說明了採用 MR 的固態自動開關，Festo 則區分磁阻式 SMT 型號與磁性簧片 SME 型號。請查閱確切資料表。「固態」只表示沒有切換接點，不代表內部採用哪種磁性感測元件。
PNP 與 NPN 在實務上有什麼差別？
PNP 輸出會向動作中的輸入供應電流；NPN 輸出則把電流汲向 0 V。PLC 輸入卡及其共用端必須支援所選行為。PNP/NPN 無法判斷感測方式是簧片、霍爾或 MR。應核對配線圖與接頭腳位，不要只依線色判斷。
活塞離開後，二線式感測器為何仍會讓 PLC 輸入保持 ON？
開關可能讓 OFF 狀態漏電流流過輸入。如果漏電流高於 PLC 模組保證 OFF 的閾值，輸入可能持續動作或變得不穩定。應檢查最差情況漏電流、電纜耦合與輸入規格。只有在製造商核准電路時，才可使用洩放裝置或改用其他感測器。
標準氣缸開關可用於人員安全嗎？
預設不可以。標準氣缸開關通常只提供製程回授。人員防護功能需要風險評估，以及具備所需感測器、邏輯、診斷、氣動能量控制、安裝與驗證的安全額定架構。在機台危險區域內調整開關前，務必隔離儲存的氣動與電氣能量。
