Magnetic cylinder switch เปลี่ยนสถานะเมื่อแม่เหล็กลูกสูบเข้าสู่หน้าต่างตรวจจับ รุ่น Reed ขยับหน้าสัมผัสเชิงกลที่ปิดผนึก ส่วนรุ่น solid-state ใช้องค์ประกอบตรวจจับสนามแม่เหล็ก วงจร threshold และเอาต์พุตอิเล็กทรอนิกส์ องค์ประกอบนั้นอาจเป็น Hall effect, MR, AMR หรือ GMR ดังนั้นคำว่า “solid-state” กับ “Hall” จึงไม่ใช่คำในแค็ตตาล็อกที่ใช้แทนกันได้
ส่วนต่อประสานไฟฟ้าสำคัญพอ ๆ กับฟิสิกส์การตรวจจับ ก่อนเปลี่ยน switch ให้จับคู่กระบอกและแม่เหล็กที่อนุมัติ ร่องติดตั้ง operating window, topology สองหรือสามสาย เอาต์พุต PNP หรือ NPN ฟังก์ชัน normally open หรือ normally closed แรงดัน กระแส pinout ขั้วต่อ และอินพุต PLC
ประเด็นสำคัญ
- ตัวอย่าง SMC แบบสองสายรุ่นปัจจุบันยอมให้ leakage สูงสุด 0.8 mA และแรงดันตกภายใน 4 V
- Reed switch ที่ประกอบสำเร็จอาจมี LED หรือวงจรป้องกัน แม้หน้าสัมผัส Reed เองเป็น passive
- Hall, MR, PNP, NPN, สองสาย และ IO-Link อธิบายคนละชั้นของการออกแบบ
- Commission ที่ PLC ภายใต้การเคลื่อนที่และโหลดการผลิตจริง
คู่มือนี้กล่าวถึง discrete magnetic cylinder switch และพฤติกรรมไฟฟ้า สำหรับเทคโนโลยี endpoint, zone, analog, encoder และ continuous position รวมกัน ให้ใช้ คู่มือการตรวจจับตำแหน่งกระบอกสูบนิวแมติก
เนื้อหาในคู่มือนี้
- Reed cylinder switch ปิดหน้าสัมผัสเชิงกล
- Hall และ MR solid-state switch ทำงานอย่างไร?
- ทำไมเอาต์พุตสองสายกับสามสายจึงใช้แทนกันไม่ได้?
- Reed เทียบ solid-state: เลือกจาก datasheet ไม่ใช่ชื่อเรียก
- ควรติดตั้งและ commissioning เซนเซอร์อย่างไร?
- อะไรทำให้สัญญาณผิด หาย หรือกระพือ?
- Cylinder switch ใช้เป็นอุปกรณ์ความปลอดภัยได้หรือไม่?
- คำถามที่พบบ่อยเรื่อง Reed และ solid-state sensor
Reed Cylinder Switch ปิดหน้าสัมผัสเชิงกล
SMC ระบุ operating time 1.2 ms ทนแรงกระแทก 300 m/s² และไม่มีกระแสรั่วสำหรับตระกูล Reed ใน Auto Switch Guide ฉบับหนึ่ง ตัวเลขเป็นของตระกูลนั้น แต่แสดงพฤติกรรมหลัก: แม่เหล็กลูกสูบดึงหน้าสัมผัส ferromagnetic ที่ปิดผนึกในแคปซูล Reed ให้ปิดทางกายภาพ (SMC Auto Switch Guide)
Reed switch คือหน้าสัมผัสเชิงกลที่ทำงานด้วยแม่เหล็ก แผ่น reed ferromagnetic ยืดหยุ่นสองแผ่นซ้อนกันในหลอดแก้วปิดผนึก เมื่อสนามที่ switch ถึง operate threshold แผ่นจะดูดกันและต่อวงจร เมื่อลูกสูบเคลื่อนออกและสนามต่ำกว่า release threshold แผ่นจะแยก
ความต่างระหว่างจุด operate กับ release คือ hysteresis ช่วยป้องกันการสับเร็วใกล้ threshold เดียว แต่ยังหมายความว่าตำแหน่ง ON กับ OFF ไม่ใช่พิกัดเดียวกัน ต้องระบุทิศ approach ในการทดสอบจุดสับ
หน้าสัมผัสเป็น Passive แต่ Switch สำเร็จรูปอาจไม่ใช่
หน้าสัมผัส Reed แบบ normally open เปล่าสามารถสับโหลดที่เข้ากันได้โดยไม่ใช้ไฟเลี้ยงอิเล็กทรอนิกส์แยก แต่ cylinder switch สำเร็จรูปยังอาจมี LED, surge suppressor, connector, resistor หรือวงจรป้องกัน ชิ้นส่วนเหล่านี้สร้างข้อจำกัด polarity แรงดัน กระแส และโหลด
ดังนั้นคำว่า “Reed ไม่ต้องใช้ไฟ” กว้างเกินไป ให้อ่านวงจรและ datasheet ทั้งชุด Reed switch สองสายมีไฟแสดงผลต่ออนุกรมกับโหลด แรงดันและกระแสที่โหลดได้รับจึงยังตัดสินว่าอินพุต PLC จะ ON อย่างเชื่อถือได้หรือไม่
โหลดหน้าสัมผัสกำหนดอายุใช้งาน
อายุหน้าสัมผัสเชิงกลขึ้นกับโหลดที่สับ Inrush current, อินพุต capacitive, relay coil, capacitance สาย และแรงดัน spike จาก inductive load อาจทำให้หน้าสัมผัส Reed เครียดแม้กระแสคงที่จะดูยอมรับได้ ใช้ load chart และวงจรป้องกันที่ผู้ผลิตแนะนำ แทนขีดจำกัด watt ทั่วไป
Contact bounce ก็สำคัญ input filter ของ PLC อาจซ่อน bounce สั้น แต่ high-speed counter อาจนับ หากลูกสูบผ่านครั้งเดียวได้หลาย count ให้เปรียบเทียบ task และ filter อินพุตกับ waveform ของ switch ก่อนเปลี่ยนกระบอก
ความต่างที่มีประโยชน์ไม่ใช่ “ง่ายกับล้ำหน้า” แต่คืองานสับอยู่ที่ใด Reed วางภาระส่วนหนึ่งไว้ที่หน้าสัมผัสเชิงกลและวงจรโหลดภายนอก ส่วน solid-state ย้ายภาระไปยังชั้นตรวจจับ threshold และ transistor output
Hall และ MR Solid-State Switch ทำงานอย่างไร?
Texas Instruments แยก Hall device เป็น switch, latch และ linear sensor ขณะที่ SMC อธิบาย cylinder switch solid-state ทั่วไปที่ใช้ MR element ข้อเท็จจริงสองข้อนี้ป้องกันความเข้าใจผิด: cylinder switch ไร้สัมผัสไม่จำเป็นต้องเป็น Hall effect และ Hall element ไม่ได้มีเอาต์พุต analog, PWM หรือ IO-Link โดยอัตโนมัติ (ภาพรวม Hall Sensor ของ TI; SMC Auto Switch Guide)
Solid-state cylinder switch ใช้องค์ประกอบตรวจจับแม่เหล็กและวงจรตัดสินอิเล็กทรอนิกส์แทนหน้าสัมผัสไฟฟ้าที่เคลื่อน Digital device เปรียบเทียบสนามกับ operate และ release threshold ภายใน แล้วขับเอาต์พุตอิเล็กทรอนิกส์ วงจรตั้ง hysteresis เพื่อไม่ให้ noise ใกล้ threshold ทำให้สถานะเปลี่ยนเร็ว
Hall element สร้างแรงดันเล็กเมื่อกระแสกับสนามแม่เหล็กตั้งฉากกัน signal conditioning ขยายแรงดันก่อน comparator หรือ converter ใช้งาน ส่วน MR element เปลี่ยนความต้านทานไฟฟ้าตามสนามแม่เหล็ก ภายนอก package อาจเหมือนกัน จึงต้องใช้ part number และ datasheet ระบุเทคโนโลยีภายใน
Digital Switching ไม่ใช่ Continuous Position Feedback
Digital Hall หรือ MR switch รายงานว่าแม่เหล็กลูกสูบข้าม threshold หรือไม่ ไม่ได้วัด stroke กระบอกทั้งหมด Linear magnetic sensor อาจรายงานค่าที่เกี่ยวกับตำแหน่ง แต่โปรไฟล์แม่เหล็ก ช่วงวัด ขั้นตอน teach, linearity, repeatability และความเข้ากันกับชุดขับยังเฉพาะผลิตภัณฑ์
MPS-G ของ SICK แสดงขอบเขตนี้ รุ่นปัจจุบันหนึ่งให้ช่วงวัด 50 mm เอาต์พุต push-pull สองช่อง IO-Link และจุดสับตั้งโปรแกรมได้ คุณสมบัติเป็นของผลิตภัณฑ์สี่สายคอนฟิกนั้น ไม่ใช่ Hall หรือ solid-state cylinder switch ทุกตัว (datasheet SICK MPS-G)
สำหรับความสัมพันธ์ระหว่างแม่เหล็กลูกสูบ operating range, hysteresis และตำแหน่งเครื่องจักร อ่าน การออกแบบแม่เหล็กภายในมีผลต่อความแม่นยำเซนเซอร์อย่างไร
ทำไมเอาต์พุตสองสายกับสามสายจึงใช้แทนกันไม่ได้?
ตัวอย่าง D-M9 ของ SMC ไม่มี terminal จ่ายไฟแยกสำหรับรุ่นสองสาย แต่ยอม leakage สูงสุด 0.8 mA และแรงดันตกภายใน 4 V รุ่นสามสาย PNP/NPN ใช้ตัวนำจ่ายไฟกับเอาต์พุตแยก โดย leakage สูงสุด 100 µA และแรงดันตก 0.8 V ที่ 10 mA (SMC D-M9 Auto Switch Guide)
Switch สองสายใช้กระแสร่วมกับโหลด
Switch สองสายต่ออนุกรมกับอินพุต PLC หรือ relay ตัวนำเดียวกันรองรับทั้งวงจร switch และกระแสโหลด เมื่อ ON แรงดันตกภายในลดแรงดันที่โหลดได้รับ เมื่อ OFF กระแสรั่วยังไหลผ่านอินพุตได้
จึงต้องตรวจสองข้อ:
- สภาวะ ON: แรงดันจ่ายลบแรงดันตก switch และการสูญเสียสาย ต้องสูงกว่าแรงดัน ON ที่ PLC รับประกัน
- สภาวะ OFF: Leakage ของ switch บวก noise coupling ต้องต่ำกว่ากระแสหรือแรงดัน OFF ที่ PLC รับประกัน
หากอินพุต PLC ไม่ OFF เต็ม การถอดเซนเซอร์แล้วโทษแม่เหล็กยังเร็วเกินไป ให้เทียบ leakage สูงสุดของ switch กับ threshold OFF ของโมดูลก่อน
เอาต์พุตสามสายแยก Supply และ Signal
Switch DC สามสายปกติใช้สีน้ำตาลสำหรับบวก สีน้ำเงินสำหรับ 0 V และสีดำสำหรับเอาต์พุต แต่ต้องยืนยัน pinout และสีสาย เอาต์พุตอาจเป็น PNP, NPN, push-pull, normally open หรือ normally closed
| เอาต์พุต | สิ่งที่เอาต์พุต active ทำ | การจับคู่ PLC ทั่วไป | ความไม่เข้ากันที่พบบ่อย |
|---|---|---|---|
| PNP | จ่ายแรงดัน/กระแสบวกเข้าอินพุต | Sinking PLC input ที่ common กับ 0 V | ติดในระบบ sourcing input |
| NPN | ดึงอินพุตลง 0 V | Sourcing PLC input ที่ common กับไฟบวก | ติดในระบบ sinking input |
| Push-pull | ขับ logic ทั้งสองสถานะ | Digital input ที่ผู้ผลิตระบุว่าเข้ากัน | ถือว่า universal โดยไม่ตรวจขีดจำกัด |
| สองสาย | เปลี่ยน impedance อนุกรมในวงจรโหลด | อินพุตหรือ relay ในช่วงแรงดัน/กระแสที่ระบุ | Leakage หรือแรงดันตกข้าม threshold อินพุต |
PNP และ NPN อธิบายพฤติกรรม output transistor ไม่ได้ระบุว่า element ตรวจจับเป็น Hall, MR หรือชนิดอื่น Switch อาจเข้าร่องกระบอกพอดีแต่ไม่เข้ากับ controller ทางไฟฟ้า
ให้มองการเปลี่ยนเซนเซอร์เป็นการอนุมัติด้วยกุญแจสองดอก กุญแจเชิงกลคือกระบอก แม่เหล็ก ร่อง bracket และ operating window กุญแจไฟฟ้าคือ topology, polarity, logic, แรงดัน กระแส connector และ threshold PLC ต้องตรงทั้งสองก่อนถือว่าอะไหล่เทียบเท่า
Reed เทียบ Solid-State: เลือกจาก Datasheet ไม่ใช่ชื่อเรียก
การเปรียบเทียบตระกูล SMC หนึ่งชุดระบุ Reed ที่ 1.2 ms และทน impact 300 m/s² ส่วน solid-state ทั่วไปไม่เกิน 1 ms และ 1,000 m/s² ความต่างมีความหมายสำหรับผลิตภัณฑ์เหล่านั้น แต่ไม่สนับสนุนกฎสากลว่า “เร็วกว่า 200 เท่า” (SMC Auto Switch Guide)
ใช้ข้อกำหนดงานและ datasheet รุ่นจริง:
| คำถามเลือก | Reed switch | Solid-state switch | หลักฐานอนุมัติ |
|---|---|---|---|
| สับโหลดอะไร? | พิกัดหน้าสัมผัส inrush การป้องกัน | ขีดจำกัดแรงดันและกระแสเอาต์พุต | ข้อมูลโหลดและ PLC input |
| Contact bounce ยอมได้หรือไม่? | ตรวจ bounce และ input filtering | Transition อิเล็กทรอนิกส์มักสะอาดกว่า | Scope หรือ PLC event test |
| สับบ่อยหรือไม่? | อายุหน้าสัมผัสขึ้นกับโหลดไฟฟ้า | ไม่มีการสึกหน้าสัมผัสเชิงกล | พิกัดผลิตภัณฑ์และ cycle test |
| Shock หรือ vibration สูงหรือไม่? | ตรวจพิกัดหน้าสัมผัสและ package | พิกัดผลิตภัณฑ์มักสูงกว่า | ค่าทดสอบเฉพาะรุ่น |
| OFF leakage สำคัญหรือไม่? | หน้าสัมผัสเปล่าอาจไม่มี วงจร package ต่างกัน | Leakage สองสายกับสามสายต่างกัน | ตรวจ threshold อินพุตกรณีเลวร้าย |
| อุณหภูมิผิดปกติหรือไม่? | ตรวจ contact, cable, LED, housing | ตรวจ electronics, cable, housing | พิกัด switch ทั้งชุด |
| มีกระแสเชื่อมใกล้เคียงหรือไม่? | รุ่นมาตรฐานอาจถูกรบกวน | รุ่นมาตรฐานอาจถูกรบกวน | รุ่นทนสนามแม่เหล็กที่อนุมัติ |
Solid-state ไม่มีการสึกหน้าสัมผัสเชิงกล แต่ไม่ได้มีอายุไม่จำกัด การงอสาย ingress ขั้วต่อ overvoltage, output short circuit, ความร้อน seal failure และสนามแม่เหล็กเกินยังทำให้สัญญาณหยุด Reed อาจเหมาะกว่าเมื่อวงจรหน้าสัมผัส ความเร็ว สภาพแวดล้อม และจำนวนรอบอยู่ในพิกัด
อย่าใช้ราคาซื้ออย่างเดียว ค่าเดินสายแผง PLC ใหม่ เปลี่ยน input card เปลี่ยน connector หรือวินิจฉัย leakage fault อาจสูงกว่าราคา switch ให้เปรียบเทียบส่วนต่อประสานเมื่อติดตั้งและผลกระทบเมื่อเสีย
Hall Effect ไม่ได้แม่นยำกว่าโดยอัตโนมัติ
Digital Hall switch ตรวจ threshold สนามแม่เหล็ก Switching repeatability ไม่เท่ากับความแม่นยำตำแหน่งลูกสูบ และตำแหน่งลูกสูบไม่เท่ากับความแม่นยำ tooling การอัดตัวของลม seal friction โหลด guide clearance การขยับ bracket และ mechanical stop อยู่นอก sensor IC
สำหรับแกนความเร็วสูง switching time เป็นเพียงส่วนหนึ่งของ timing chain ยังมี PLC input filtering, scan time, program task, valve delay, cylinder speed และ piston overtravel เช็กลิสต์กระบอกสูบนิวแมติกความเร็วสูง ครอบคลุมด้านเชิงกลและนิวแมติกของการตรวจนี้
ควรติดตั้งและ Commissioning เซนเซอร์อย่างไร?
SMC ให้ค่า hysteresis อ้างอิงไม่เกิน 2 mm สำหรับ Reed ที่ครอบคลุม และไม่เกิน 1 mm สำหรับ solid-state พร้อมเตือนว่าสภาพแวดล้อมเปลี่ยนค่าได้ ดังนั้น commissioning ต้องทดสอบทั้งสองทิศ approach และสภาพผลิตจริง ไม่ใช่ตำแหน่ง LED ที่เลื่อนด้วยมือครั้งเดียว (SMC Auto Switch Guide)

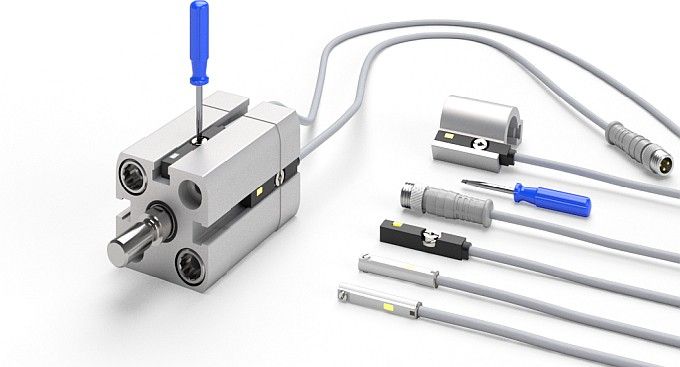

เริ่มจากตาราง compatibility ของกระบอกและ switch รุ่นจริง ยืนยัน bore ตัวเลือกแม่เหล็กในตัว ร่องเซนเซอร์ bracket, orientation housing ทางออกสาย และสกรูติดตั้ง Switch ที่ใส่ร่องได้ไม่จำเป็นต้องได้รับอนุมัติกับระบบแม่เหล็กนั้น
ใช้ลำดับ commissioning นี้:
- บันทึก part number กระบอกและเซนเซอร์ wiring diagram, pinout ขั้วต่อ และรุ่น PLC input
- แยกพลังงานเครื่องอย่างปลอดภัยก่อนติดตั้งหรือขยับเซนเซอร์
- ขยับลูกสูบช้าจากทั้งสองทิศ และทำเครื่องหมายตำแหน่ง ON/OFF
- ตั้งเซนเซอร์ภายในโซนทำงานเสถียรของผู้ผลิต ไม่ใช่จุดไฟกะพริบครั้งแรก
- ยืนยัน LED เซนเซอร์กับอินพุต PLC แยกกัน
- เดินที่ความเร็วผลิตต่ำสุดและสูงสุดด้วยโหลดและการตั้ง cushion จริง
- ทดสอบกระบอกข้างเคียง solenoid, motor, welder และการสับไฟตามปกติ
- ตรวจ strain relief สาย รัศมีดัด sealing ขั้วต่อ และระยะจากชิ้นส่วนเคลื่อน
- ทดสอบ power-up, air dump, E-stop และ recovery
- บันทึกตำแหน่งเซนเซอร์สุดท้ายและผลยอมรับ
LED พิสูจน์เพียงว่าวงจรเซนเซอร์เฉพาะที่เชื่อว่าเปลี่ยนสถานะ ไม่ได้พิสูจน์ว่า PLC รับสถานะ โปรแกรมใช้ถูก หรือ tooling ถึง datum กระบวนการ
Protection Rating ขึ้นกับการใช้งาน
IP67 พบได้บ่อย แต่ไม่ใช่ขั้นต่ำสากลสำหรับทุกโรงงานหรือหลักฐานทนสารเคมี coolant, steam หรือการงอซ้ำ ตรวจสภาพทั้งหมด: อุณหภูมิ แรงดัน washdown ความเข้ากันของของไหล สนามเชื่อม เศษโลหะ การงอสาย orientation ขั้วต่อ และเหล็กใกล้เคียง
SMC ยังระบุว่า switch สองสีอาจไม่เสถียรแม้ยึดในช่วงที่แสดงว่าถูกต้อง หากสภาพติดตั้ง สนามแม่เหล็กภายนอก กระบอกข้างเคียง หรืออุณหภูมิรบกวน magnetic margin การทดสอบบนเครื่องสุดท้ายยังจำเป็น
อะไรทำให้สัญญาณผิด หาย หรือกระพือ?
SMC เตือนว่า leakage ของ solid-state สองสายอาจ reset หรือค้างอินพุต PLC หากสูงกว่ากระแสตรวจจับของอินพุต คู่มือเดียวกันนิยาม operating range เป็นระยะลูกสูบที่ switch คง ON และระบุว่าแรงแม่เหล็ก sensitivity และสภาพแวดล้อมเปลี่ยนช่วงนี้ได้ (SMC Auto Switch Guide)
แยกจุดตรวจ ก่อนเปลี่ยนชิ้นส่วน:
| อาการ | ตรวจไฟฟ้าก่อน | ตรวจแม่เหล็ก/กลไกก่อน |
|---|---|---|
| ไม่มี LED และไม่มี PLC input | Supply, polarity, สายขาด connector, output short | ผิดตระกูล ลูกสูบนอกช่วง ไม่มีแม่เหล็ก |
| LED ON แต่ PLC OFF | PNP/NPN ไม่ตรง common ผิด แรงดันตก สาย output ขาด | ปกติไม่ใช่ปัญหาแม่เหล็ก |
| LED OFF แต่ PLC ON | Leakage สองสาย coupled voltage อินพุตค้าง สาย short | สนามภายนอกหาก LED ผิดปกติ |
| สัญญาณมีเฉพาะจุดแคบ | ตรวจ supply และ threshold อินพุต | Margin อ่อน ร่องผิด แนวเซนเซอร์ผิด เหล็กใกล้ |
| หนึ่งรอบนับหลายครั้ง | Input filter, counter task, Reed bounce, noise สาย | ลูกสูบเด้งหรือสั่นผ่าน switching zone |
| จุดสับเลื่อนหลังซ่อม | อะไหล่หรือสายผิด | เซนเซอร์ขยับ orientation แม่เหล็กเปลี่ยน bracket หลวม |
| Fault ใกล้เครื่องเชื่อม | การเดินสายและค่า PLC | สนามแม่เหล็กภายนอกและ compatibility |
ใช้ multimeter ตรวจ supply และเอาต์พุต static ใช้ oscilloscope หรือ PLC trace เมื่อ fault ต้องการหลักฐานเวลา/noise เท่านั้น การทดสอบ oscilloscope รายไตรมาสแบบเหมารวมเพิ่มงานโดยไม่กำหนด failure
ตรวจวงจรโหลดก่อนแม่เหล็ก
หน้าสัมผัส Reed เสียได้จาก overcurrent, inrush หรือ inductive kick เอาต์พุต solid-state เสียได้จากต่อกลับขั้ว short circuit หรือเกินพิกัดแรงดัน/กระแส SMC เตือนว่า D-M9 บางรุ่นไม่มี output short-circuit protection จึงเสียทันทีเมื่อ output fault (คำแนะนำ SMC D-M9)
หากเซนเซอร์ทุกตัวบน PLC card เดียวทำงานผิด ให้ตรวจ common, threshold อินพุต supply และ grounding ก่อนเปลี่ยนแม่เหล็กทุกกระบอก หากเซนเซอร์เปลี่ยนเมื่อขยับสาย ตรวจ lead กับ connector หาก LED และ PLC เสถียรแต่ชิ้นงานผิด ให้ย้ายการวินิจฉัยไปที่ guide, stop, coupling และการเคลื่อนนิวแมติก
การแยกวินิจฉัยที่เร็วที่สุดคือ indication เฉพาะที่ อินพุต controller สถานะลูกสูบ และสถานะ tooling การสังเกตสี่จุดแบ่ง “position sensor fault” ที่กำกวมเป็นสาขาไฟฟ้า แม่เหล็ก นิวแมติก หรือเชิงกลโดยไม่เดา
Cylinder Switch ใช้เป็นอุปกรณ์ความปลอดภัยได้หรือไม่?
OSHA บันทึกเหตุปี 2018 ที่คนงานปรับ pneumatic position sensor โดยไม่ lockout เครื่อง การเคลื่อนที่ไม่คาดคิดทำให้แขนหัก บทเรียนไม่ใช่ว่าเลือกเซนเซอร์ผิดชนิด แต่คือการปรับเซนเซอร์และความปลอดภัยเครื่องต้องมีการแยกพลังงานควบคุมและฟังก์ชันที่ validate แล้ว (OSHA Accident Report 108887.015)
Cylinder switch มาตรฐานควรถือเป็น process feedback เว้นแต่ safety function ทั้งชุดมีพิกัดและ validation ที่ต้องการ Auto switch PNP, NPN หรือสองสายทั่วไปไม่กลายเป็น guard interlock, safe position sensor หรือ redundant diagnostic เพียงเพราะโปรแกรม PLC ตรวจสองครั้ง
การประเมินความเสี่ยงอาจต้องใช้ safety-rated sensor, redundant channel, discrepancy monitoring, safe logic, การปล่อยพลังงานนิวแมติกแบบควบคุม mechanical blocking หรือมาตรการอื่น ใช้มาตรฐานเครื่องจักรและ functional safety ที่เกี่ยวข้องกับเขตอำนาจและเครื่องนั้น
Lock out พลังงานไฟฟ้า นิวแมติก ไฮดรอลิก เชิงกล และพลังงานสะสมก่อนเข้าสู่เขตอันตรายหรือปรับเซนเซอร์ที่การเคลื่อนโดยไม่คาดคิดทำให้บาดเจ็บได้ OSHA ระบุว่าลมอัดที่สะสมในกระบอกเป็นส่วนของแผนควบคุมพลังงานงานบำรุงรักษาเครื่อง (OSHA Machine Maintenance)
พื้นที่อันตรายต้องใช้ชุดประกอบที่รับรอง
“Hall effect” และ “solid-state” ไม่ใช่การอนุมัติ hazardous area ตรวจ certification รุ่นจริง entity parameter, cable, connector, barrier หรือ isolator วิธีติดตั้ง temperature class กลุ่มก๊าซ/ฝุ่น และคอนฟิกกระบอก Option code ATEX หรือ IECEx ของผลิตภัณฑ์หนึ่งไม่อนุญาตให้ใช้ switch มาตรฐานที่ดูคล้ายกัน
คำถามที่พบบ่อยเรื่อง Reed และ Solid-State Sensor
D-M9 ของ SMC ตระกูลหนึ่งระบุ leakage สูงสุด 0.8 mA และแรงดันตกภายในสูงสุด 4 V สำหรับรุ่นสองสาย เทียบกับ 100 µA และแรงดันตกต่ำกว่าสำหรับสามสาย ค่าเหล่านี้อธิบายว่าคำถามอะไหล่ต้องรวมอินพุต PLC และ wiring topology ไม่ใช่แค่ element ตรวจจับ (SMC D-M9 Auto Switch Guide)
เปลี่ยน Reed cylinder switch เป็น Hall หรือ MR switch ได้โดยตรงหรือไม่?
ได้ต่อเมื่อตรวจ compatibility ของกระบอกและแม่เหล็ก ร่องเซนเซอร์ ตำแหน่งติดตั้ง wiring topology, PNP/NPN logic, แรงดัน กระแสโหลด leakage, แรงดันตกภายใน pinout และ threshold PLC รุ่น solid-state อาจใส่ร่องเดียวกันแต่ต้องใช้ input common ต่างหรือเพิ่มสาย ทดสอบชุดสุดท้ายขณะเคลื่อนผลิตจริง
Solid-state cylinder switch ทุกตัวเป็น Hall effect sensor หรือไม่?
ไม่ใช่ ผู้ผลิตยังใช้ MR, AMR, GMR และเทคโนโลยีตรวจจับแม่เหล็กที่เกี่ยวข้อง SMC อธิบาย auto switch solid-state แบบ MR ส่วน Festo แยก SMT แบบ magnetoresistive จาก SME แบบ magnetic Reed ใช้ datasheet รุ่นจริง “Solid-state” บอกว่าไม่มี switching contact ไม่ได้บอกว่า element ภายในเป็นอะไร
PNP กับ NPN ต่างกันในทางปฏิบัติอย่างไร?
PNP source กระแสไปยังอินพุต active ส่วน NPN sink กระแสลงศูนย์โวลต์ PLC input card และ common ต้องรองรับพฤติกรรมที่เลือก PNP/NPN ไม่ได้ระบุ Reed, Hall หรือ MR ตรวจ wiring diagram และ pin แทนการอาศัยสีสายอย่างเดียว
ทำไมเซนเซอร์สองสายทำให้อินพุต PLC ค้าง ON เมื่อลูกสูบอยู่ไกลได้?
Switch อาจปล่อยกระแสรั่วสภาวะ OFF ผ่านอินพุต หากสูงกว่า threshold OFF ที่โมดูล PLC รับประกัน อินพุตอาจ active หรือไม่นิ่ง ตรวจ leakage กรณีเลวร้าย cable coupling และข้อกำหนดอินพุต Bleeder device หรือเซนเซอร์อื่นช่วยได้ต่อเมื่อผู้ผลิตอนุมัติวงจร
ใช้ cylinder switch มาตรฐานเพื่อความปลอดภัยบุคลากรได้หรือไม่?
ไม่ใช่โดยปริยาย Cylinder switch มาตรฐานให้ process feedback ฟังก์ชันป้องกันบุคคลต้องมีการประเมินความเสี่ยงและสถาปัตยกรรม safety-rated พร้อม sensor, logic, diagnostic, การควบคุมพลังงานนิวแมติก การติดตั้ง และ validation ที่กำหนด แยกพลังงานนิวแมติกและไฟฟ้าที่สะสมก่อนปรับ switch ในเขตอันตรายเสมอ
