กระบอกสูบไร้ก้านทดแทน SMC อาจลดต้นทุนการจัดซื้อและการกู้คืนการผลิตได้ แต่ต้องผ่านการทบทวนทีละการกำหนดค่าก่อน โปรไฟล์หรือรูปแบบรูยึดที่ตรงกันยังไม่เพียงพอ ให้ยืนยันสถาปัตยกรรมคัปปลิง ชนิดไกด์ ขนาดรู ช่วงชัก พอร์ต เซ็นเซอร์ คุชชัน โหลด โมเมนต์ ความเร็ว สภาพแวดล้อม อะไหล่บริการ และขีดจำกัดการยอมรับหลังติดตั้ง ก่อนเปรียบเทียบราคา
ข้อควรระวังนี้มาจากประวัติผลิตภัณฑ์ของ SMC เอง MY1B รุ่นปรับปรุงคงมิติการติดตั้งเดิมของ MY1B ไว้ แต่เพิ่มมวลโหลดสูงสุดและโมเมนต์ที่ยอมให้ได้มากถึง 30% (ข้อมูลผลิตภัณฑ์ใหม่ SMC MY1B, updated July 2025). ติดตั้งพอดีเหมือนเดิม แต่ความสามารถต่างกัน
ประเด็นสำคัญ
- ตระกูล MY และ CY ของ SMC ใช้สถาปัตยกรรมข้อต่อเชิงกลและคัปปลิงแม่เหล็กต่างกัน
- มิติการติดตั้ง MY1B ที่เหมือนกันอาจซ่อนความแตกต่างของโหลดหรือโมเมนต์ถึง 30%
- เปรียบเทียบรหัสรุ่นเต็ม ขอบเขตพิกัด ระบบควบคุม และข้อกำหนดบริการ
- อนุมัติรุ่นทดแทนหลังตรวจสอบที่มีเอกสาร การทดสอบบนแท่น และการทดลองบนเครื่องจักรที่ควบคุมได้เท่านั้น
ความพอดีด้านมิติ หมายถึงผู้สมัครใช้พื้นที่ที่มีอยู่และเชื่อมต่อกับเครื่องจักรที่จุดต่อซึ่งต้องการได้
ความเทียบเท่าด้านการทำงาน หมายถึงผู้สมัครทำการเคลื่อนที่ที่ต้องการได้ภายในขีดจำกัดโหลด โมเมนต์ ความเร็ว คุชชัน การตรวจจับ สภาพแวดล้อม และบริการที่มีเอกสารรองรับ
รุ่นทดแทนที่อนุมัติ หมายถึงการกำหนดค่าที่ระบุชื่อผ่านกระบวนการวิศวกรรมและควบคุมการเปลี่ยนแปลงของหน่วยงานสำหรับตำแหน่งเครื่องจักรที่กำหนดแล้ว ไม่ได้หมายความว่าอนุมัติใช้กับกระบอกสูบไร้ก้าน SMC ทุกตัว
จริง ๆ แล้วคุณกำลังเปลี่ยนกระบอกสูบไร้ก้าน SMC รุ่นใด

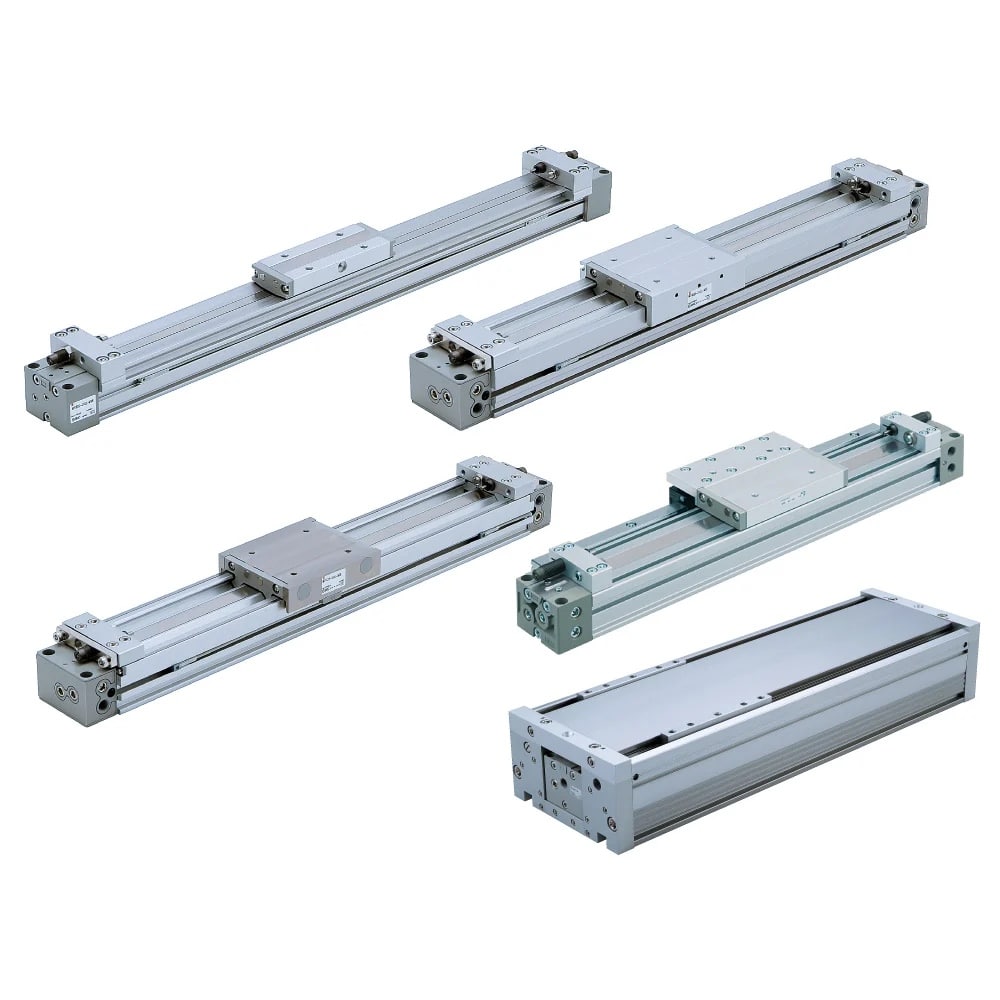

SMC แยกกระบอกสูบไร้ก้านเป็นสถาปัตยกรรมคัปปลิงสองแบบ และมีไกด์ห้าชนิดในตระกูล MY แบบข้อต่อเชิงกล แคตตาล็อกแยก MY1B แบบพื้นฐาน MY1M แบบแบริ่งเลื่อน MY1C แบบแคมฟอลโลเวอร์ MY1H แบบไกด์เชิงเส้น และ MY1HT แบบไกด์เชิงเส้นความแข็งสูง (แคตตาล็อกเลือกโมเดล SMC MY1). ชื่อเหล่านี้อธิบายเส้นทางรับโหลดต่างกัน ไม่ใช่ตัวเลือกด้านรูปลักษณ์
การตัดสินใจแรกคือโครงสร้างข้อต่อเชิงกลเทียบกับคัปปลิงแม่เหล็ก SMC อธิบายว่าตระกูล MY เชื่อมลูกสูบกับโต๊ะภายนอกผ่านร่องในท่อ โดยมีแถบซีลป้องกัน ส่วนตระกูล CY ขับสไลเดอร์ภายนอกด้วยแรงแม่เหล็ก จึงมีพฤติกรรมด้านแรงดัน การรั่ว ความเร็ว และการหลุดคัปปลิงต่างกัน (คำถามที่พบบ่อย SMC เรื่องกระบอกสูบไร้ก้าน).
อย่าเทียบ MY1B กับกระบอกสูบแม่เหล็กเพียงเพราะทั้งคู่เรียกว่าไร้ก้าน เครื่องจักรอาจพึ่งการถ่ายแรงขับของข้อต่อเชิงกล ท่อปิดผนึกของแบบแม่เหล็ก หรือการตอบสนองเฉพาะหลังโหลดเกิน โหมดกู้คืนก็สำคัญเช่นกัน แคริเอจแม่เหล็กอาจหลุดคัปปลิงเมื่อแรงมากเกินไป ส่วนแบบข้อต่อเชิงกลมีร่องมีความเสี่ยงด้านแถบซีลและสิ่งปนเปื้อนต่างกัน
ถัดไป ให้ถอดรหัสหมายเลขชิ้นส่วนที่ติดตั้งเต็มรูปแบบ บันทึก:
- ซีรีส์และเจเนอเรชันการออกแบบ
- ขนาดรูและช่วงชักใช้งานได้
- ชนิดไกด์หรือไกด์ภายนอกที่แยกต่างหาก
- การจัดวางท่อแบบมาตรฐานหรือรวมศูนย์
- เกลียวพอร์ตและตำแหน่งพอร์ต
- ชุดปรับช่วงชักและตัวเลือกโช้กแอบซอร์เบอร์
- รุ่นออโตสวิตช์ จำนวน ขั้วต่อ และทิศทางสาย
- ส่วนต่อท้ายแบบสั่งทำ
- ขายึดติดตั้ง ตัวรองรับด้านข้าง และข้อต่อลอย
ทำไมต้องบันทึกเจเนอเรชัน ชื่อครอบครัวผลิตภัณฑ์อาจคงอยู่แม้มีการออกแบบใหม่ การปรับปรุง MY1B ของ SMC ในปี 2025 ครอบคลุมรู 25, 32 และ 40 mm ขณะที่ข้อมูล MY1 รุ่นก่อนมีช่วงขนาดกว้างกว่า วลีของซัพพลายเออร์อย่าง “เข้ากันได้กับ MY1B” ยังไม่ครบจนกว่าจะระบุรหัสรุ่นเดิม แบบ revision และรหัสผู้สมัครที่แน่นอน
เทคโนโลยีคัปปลิงของกระบอกสูบไร้ก้าน ให้การเปรียบเทียบแบบเชิงกลและแม่เหล็กที่ลึกขึ้น ใช้การตัดสินใจด้านสถาปัตยกรรมนี้ก่อนเริ่มทบทวนมิติข้ามแบรนด์
ข้อกำหนดความเข้ากันได้ก่อนเรียกทางเลือกว่าตรงรุ่น
SMC รายงานว่า MY1B รุ่นปรับปรุงคงมิติการติดตั้งเดิมไว้ ขณะเพิ่มมวลโหลดสูงสุดและโมเมนต์ที่ยอมให้ได้ถึง 30% (ข้อมูลผลิตภัณฑ์ใหม่ SMC MY1B). นี่เป็นหลักฐานตรงว่าจุดต่อการติดตั้งที่ตรงกันไม่ได้ยืนยันความสามารถในการนำทาง พฤติกรรมคุชชัน หรืออายุบริการที่เท่ากัน
เปรียบเทียบชิ้นส่วนทดแทนผ่านหลักฐานสี่ชั้น:
| ชั้นหลักฐาน | สิ่งที่ต้องเปรียบเทียบ | หลักฐานที่ปิดการตรวจ |
|---|---|---|
| ตัวตน | รหัสรุ่นเดิมและผู้สมัครเต็ม revision และสถานที่ผลิต | เอกสารข้อมูล แบบ ใบเสนอราคา และบันทึกการเปลี่ยนแปลงที่ควบคุมแล้ว |
| จุดต่อ | ขอบเขตภายนอก การติดตั้ง แคริเอจ พอร์ต เซ็นเซอร์ ตัวรองรับ และทางเข้าบริการ | แบบทำเครื่องหมายทีละมิติและการตรวจจริง |
| ภาระตามพิกัด | แรงดัน ความเร็ว โหลด โมเมนต์สามแกน คุชชัน และสภาพแวดล้อม | พิกัดแคตตาล็อกที่ตรงรุ่นและการคำนวณการใช้งาน |
| ผลบนเครื่องจักร | เวลารอบ ตำแหน่งปลาย แรงดัน การรั่ว แรงกระแทก และผลผลิตภัณฑ์ | บันทึกค่าฐานและการทดลองยอมรับที่ควบคุมแล้ว |
เริ่มจากจุดต่อที่อาจทำให้ติดตั้งไม่ได้ ได้แก่ ความสูงและกว้างโปรไฟล์ ความยาวรวม ระยะเคลียร์บล็อกปลาย ความสูงแคริเอจ รูปแบบรูติดตั้ง ผิวกำหนดตำแหน่ง มาตรฐานพอร์ต ทิศทางพอร์ต ร่องเซ็นเซอร์ และขอบเขตชุดปรับ วัดชุดที่ติดตั้งจริงแทนการพึ่งรูปถ่ายหรือชื่อครอบครัว
จากนั้นเปรียบเทียบเส้นทางรับโหลด บันทึกมวลที่เคลื่อนที่รวมกับระยะเยื้องศูนย์ถ่วงทั้งสามแกน ตรวจโมเมนต์ pitch roll และ yaw ที่ความเร็วต้องการ เอกสารเลือกของ SMC อธิบาย MY1B ว่าเป็นชนิดพื้นฐานที่โดยทั่วไปใช้ร่วมกับไกด์แยกเมื่อไม่ต้องการความแม่นยำรับประกัน การแทนด้วยกระบอกสูบพื้นฐานอีกตัวไม่ได้ถ่ายโอนแนวของไกด์ภายนอก ความสามารถรับโมเมนต์ หรืออายุแบริ่งมาให้แอกชูเอเตอร์
ให้ถือว่าไกด์เป็นส่วนหนึ่งของระบบทดแทนแม้จะแยกทางกายภาพ ผู้สมัครอาจเคลื่อนที่ได้อิสระบนแท่น แต่ติดขัดหลังขันเข้ากับรางที่เยื้องแนวเล็กน้อย ให้ดู บทวิเคราะห์ความขนานของไกด์กับราง อธิบายว่าค่าความคลาดเคลื่อนการติดตั้งกลายเป็นโหลดด้านข้างภายในได้อย่างไร
ควรเปรียบเทียบผู้สมัครกับ MY1B ที่ติดตั้งอยู่อย่างไร
แคตตาล็อก MY1B ปัจจุบันขนาดรู 25, 32 และ 40 mm ระบุช่วงแรงดันทำงาน 0.1 ถึง 0.8 MPa อุณหภูมิแวดล้อมและของไหล 5 ถึง 60°C และความเร็วลูกสูบ 100 ถึง 1,000 mm/s โดยไม่มีชุดปรับช่วงชัก (แคตตาล็อก SMC MY1B). นี่คือขอบเขตเฉพาะรุ่น ไม่ใช่เป้าหมายสากลสำหรับทางเลือกทุกตัว
สร้างตารางเปรียบเทียบโดยมีหนึ่งแถวต่อข้อกำหนดที่ตัดสินใจ:
| ข้อกำหนด | ค่าฐานที่ติดตั้ง | หลักฐานผู้สมัคร | วิธียอมรับ |
|---|---|---|---|
| ขนาดรูและช่วงชัก | ป้ายชื่อ รหัส และระยะเคลื่อนที่ที่วัดได้ | รหัสและแบบของผู้สมัคร | การตรวจรับเข้า |
| การติดตั้งและขอบเขตภายนอก | แบบเครื่องจักรและค่าที่วัด | แบบสับเปลี่ยนที่ทำเครื่องหมาย | ตรวจความพอดีก่อนเดินท่อ |
| การจัดวางพอร์ต | เกลียว ตำแหน่ง และทิศทาง | รายละเอียดพอร์ตและรหัสออปชัน | เกจเกลียวและการตรวจด้วยสายตา |
| โหลดที่เคลื่อนที่ | มวลและระยะเยื้องศูนย์ถ่วง | เส้นโค้งโหลดและโมเมนต์ที่ยอมให้ได้ | การทบทวนทางวิศวกรรม |
| ความเร็วและรอบ | ข้อมูลรอบปกติและกรณีแย่ที่สุด | ช่วงพิกัดและเงื่อนไขภาระ | เดินเครื่องตัวแทนตามเวลา |
| คุชชัน | ความเร็วเข้า มวล และวิธีหยุด | ความจุคุชชันลมหรือแอบซอร์เบอร์ | ทบทวนการชะลอและแรงกระแทก |
| การตรวจจับตำแหน่ง | สวิตช์ แรงดัน ตรรกะ และขั้วต่อ | รายการเซ็นเซอร์ที่เข้ากันได้ | ทดสอบไฟฟ้าและ PLC |
| สภาพแวดล้อม | อุณหภูมิ ฝุ่น การล้าง และสารเคมี | วัสดุและขีดจำกัด | ทบทวนการใช้งาน |
| บริการ | แถบซีล ชิ้นส่วนสึกหรอ เครื่องมือ และทางเข้า | รายการชิ้นส่วนและคำแนะนำ | การลงนามรับรองบำรุงรักษา |
ใช้แรงดันขณะทำงานที่กระบอกสูบ ไม่ใช่ดูเฉพาะค่าตั้งเรกูเลเตอร์ วาล์วที่จำกัดการไหล ท่อยาว ข้อต่อเล็กเกิน หรือข้อจำกัดทางระบายอาจเปลี่ยนความเร็วและการเข้าคุชชันแม้แรงดันจ่ายพิกัดจะตรงกัน คู่มือของเว็บไซต์เรื่อง แรงดันตกคร่อมที่พอร์ตและข้อต่อกระบอกสูบ และ ขีดจำกัดพลังงานคุชชัน ครอบคลุมการคำนวณแยกเหล่านั้น
แล้วความแม่นยำตำแหน่งล่ะ แคตตาล็อกเลือก MY1 ของ SMC อธิบาย MY1B ว่าเป็นรุ่นพื้นฐานสำหรับงานที่ไม่ต้องการความแม่นยำรับประกัน และให้ค่าอ้างอิงต่างกันสำหรับแบบมีไกด์ MY1M MY1C MY1H และ MY1HT โดยผูกกับเงื่อนไขโหลดที่กำหนด อย่านำตัวเลขการทำซ้ำจากรุ่นมีไกด์มาใช้ในคำเปรียบเทียบ MY1B พื้นฐาน
ความเข้ากันได้ของเซ็นเซอร์ต้องตรวจมากกว่าการพอดีกับร่อง ยืนยันเทคโนโลยีสวิตช์ แรงดันจ่าย ตรรกะ PNP หรือ NPN การต่อสองสายหรือสามสาย ขั้วต่อ พิกัดกระแส ช่วงติดตั้ง ฮิสเทอรีซิส ทิศทางสาย และเวลา PLC สวิตช์ที่หนีบกับโปรไฟล์ได้อาจยังเปลี่ยนตำแหน่งที่ยืนยันหรือพฤติกรรมอินพุต ดู คู่มือเซ็นเซอร์รีดสวิตช์และ Hall effect สำหรับความแตกต่างทางไฟฟ้า
หลักฐานจากซัพพลายเออร์สำหรับกระบอกสูบไร้ก้าน SMC ทดแทน
ISO 19973-1 ให้ขั้นตอนทดสอบความน่าเชื่อถือ วิธีคำนวณ เงื่อนไข และกฎการรายงานทั่วไป ขณะที่ ISO 19973-3 กล่าวถึงกระบอกสูบที่มีก้านโดยเฉพาะ (ISO 19973-1; ISO 19973-3). ไม่มีมาตรฐานใดกำหนดค่ารอบอายุใช้งานสากลสำหรับกระบอกสูบไร้ก้านแบบ MY1B ข้ออ้างเรื่องอายุใช้งานต้องมีการกำหนดค่าและเงื่อนไขทดสอบของตนเอง
ขอชุดหลักฐานก่อนสั่งซื้อจำนวนผลิต:
- หมายเลขชิ้นส่วนผู้สมัครเต็มและเอกสารข้อมูลเทคนิคที่ควบคุมแล้ว
- แบบมีมิติพร้อมทำเครื่องหมายความต่างจากรุ่นเดิม
- พิกัดขนาดรู ช่วงชัก แรงดัน ความเร็ว อุณหภูมิ โหลด และโมเมนต์
- วิธีเลือกคุชชันหรือโช้กแอบซอร์เบอร์
- รายการออโตสวิตช์และอุปกรณ์เสริมที่เข้ากันได้
- วัสดุของแถบซีล ซีลหลัก ชิ้นส่วนสึกหรอ สารหล่อลื่น และชิ้นส่วนสัมผัสภายนอก
- วิธีทดสอบแรงดันและการรั่วพร้อมขีดจำกัดยอมรับ
- รายงานความน่าเชื่อถือที่ระบุจำนวนตัวอย่าง รอบภาระ โหลด ความเร็ว แรงดัน สภาพแวดล้อม นิยามความขัดข้อง การปรับตั้ง และผลลัพธ์
- ตัวตนสถานที่ผลิต แผนตรวจสอบ การติดตามล็อต และคำมั่นแจ้งการเปลี่ยนแปลง
- คำแนะนำบริการ รายการอะไหล่ เงื่อนไขรับประกัน ข้อยกเว้น และขั้นตอนคืนสินค้า
อย่าใช้ ISO 6358 เป็นหลักฐานว่ากระบอกสูบผ่านการทดสอบการรั่วหรืออายุใช้งาน ISO 6358-1 ครอบคลุมลักษณะการไหลคงตัวของชิ้นส่วนนิวเมติกที่มีทางไหลภายใน และตัดชิ้นส่วนที่แลกเปลี่ยนพลังงานกับของไหลระหว่างการวัดออกอย่างชัดเจน รวมถึงกระบอกสูบ (ISO 6358-1).
ISO 15552 เป็นทางลัดที่พบบ่อยอีกข้อ มาตรฐานนี้กำหนดมิติของกระบอกสูบนิวเมติกแบบก้านเดี่ยวหรือสองก้านชนิดติดตั้งถอดได้ที่กำหนดไว้ สำหรับรู 32 ถึง 320 mm ไม่ได้รับรองรุ่นทดแทน MY1B และไม่ได้กำหนดโมเมนต์แคริเอจไร้ก้าน แถบซีล ความจุคุชชัน หรือพฤติกรรมการจัดตำแหน่ง (ISO 15552).
ข้อความจากซัพพลายเออร์ที่มีประโยชน์ที่สุดไม่ใช่ “เข้ากันได้ 100%” แต่คือรายการความแตกต่างที่ลงนามแล้ว แม้จะอ้างว่าไม่มีความแตกต่างก็ควรระบุคุณลักษณะทุกข้อที่ทบทวน revision แบบที่เปรียบเทียบ และขอบเขตการทำงานที่ครอบคลุม ความแตกต่างที่มีเอกสารและตรงไปตรงมาปลอดภัยกว่าคำรับปากที่ไม่มีเงื่อนไข
คู่มือที่กว้างขึ้นเรื่อง ชิ้นส่วนนิวเมติกที่เข้ากันได้ อธิบายลำดับความสำคัญของหลักฐานโดยทั่วไป สำหรับการตัดสินใจเฉพาะ SMC นี้ ให้ยืนยันว่าเอกสารทุกฉบับชี้ไปยังรหัสผู้สมัครและ revision การผลิตที่แน่นอน
ตรวจสอบทางเลือกบนเครื่องจักรอย่างไร
ขั้นตอนเลือก MY1 ของ SMC ประเมินมวลโหลด โมเมนต์สามทิศทาง การใช้โมเมนต์รวม และคุชชันปลายช่วงชักก่อนเลือกรุ่น (แคตตาล็อกเลือกโมเดล SMC MY1). การทดลองชิ้นส่วนทดแทนต้องจำลองตัวแปรการใช้งานเหล่านั้น ไม่ใช่พิสูจน์เพียงว่าแคริเอจเคลื่อนที่ได้เมื่อไม่มีโหลด
เก็บค่าฐานของรุ่นเดิมที่สมบูรณ์ก่อนถอดออก บันทึก:
- เวลารอบจริงทั้งสองทิศทาง
- แรงดันจ่ายและระบายขณะทำงานใกล้แอกชูเอเตอร์
- เวลาเข้าตำแหน่งปลายและเซ็นเซอร์
- มวลที่เคลื่อนที่และการกำหนดค่าผลิตภัณฑ์
- ความเร็วก่อนเข้าคุชชัน
- แรงกระแทก การดีดกลับ และการสัมผัสตัวหยุดที่ปลายช่วงชัก
- วิธีสังเกตการรั่ว
- ผลคุณภาพผลิตภัณฑ์
- อุณหภูมิแวดล้อมและสภาพสิ่งปนเปื้อน
- แนวไกด์ปัจจุบันและสภาพบำรุงรักษา
อย่าเปรียบเทียบทางเลือกใหม่กับรุ่นเดิมที่สึกหรือเยื้องแนวแล้วเรียกความแตกต่างทุกข้อว่าเป็นผลจากแบรนด์ ใช้ชิ้นส่วนที่ทราบว่ายอมรับได้หรือค่าฐานเครื่องจักรที่ตกลงกัน แก้ทางระบายที่ถูกจำกัด ไกด์เสีย ตัวรองรับหลวม หรือแนวไม่ดี ก่อนประเมินกระบอกสูบใหม่
ใช้การปล่อยใช้งานเป็นระยะ:
- การตรวจรับเข้า: ยืนยันตัวตน คุณภาพงาน มิติที่ตัดสินใจ พอร์ต อุปกรณ์เสริม และเอกสาร
- การทำงานบนแท่น: ตรวจการเคลื่อนที่ราบรื่น สวิตช์ ช่วงปรับ วิธีตรวจการรั่ว และการทำงานคุชชันที่แรงดันควบคุม
- การทดลองบนเครื่องจักรที่มีการป้องกัน: ติดตั้งบนสถานีที่ควบคุมและกู้คืนได้พร้อมแผนกู้คืน ใช้โหลด ความเร็ว แรงดัน อัตรารอบ และสภาพแวดล้อมตัวแทน
- การสังเกตในการผลิต: ตรวจเสถียรภาพรอบ ผลิตภัณฑ์ การยึดตัวยึด การรั่ว พฤติกรรมไกด์ และการปรับที่ต้องการตลอดช่วงเวลาที่ตกลง
- การอนุมัติตามขอบเขต: บันทึกตำแหน่งเครื่องจักร รหัสผู้สมัคร revision แบบ ความแตกต่างที่ยอมรับ เงื่อนไขทดสอบ ผู้อนุมัติ อะไหล่ และเงื่อนไขเรียกตรวจยืนยันใหม่
อะไรควรทำให้ประเมินใหม่ การเปลี่ยนขนาดรู ช่วงชัก ไกด์ แถบซีล วัสดุซีล สารหล่อลื่น เซ็นเซอร์ โช้กแอบซอร์เบอร์ โปรไฟล์อัดรีด สถานที่กลึง สถานที่ประกอบ หรือวิธีทดสอบอาจเปลี่ยนผลลัพธ์ ให้ใส่เงื่อนไขเหล่านี้ในบันทึกอนุมัติและเงื่อนไขการซื้อ
ทางเลือกจะลดต้นทุนโดยไม่ลดคุณภาพได้ที่ใด
NIST รายงานว่าโดยเฉลี่ยมากกว่าครึ่งหนึ่งของค่าใช้จ่ายผู้ผลิตเกิดในห่วงโซ่อุปทาน และรวมต้นทุนรวมตลอดอายุการใช้งานไว้ในกิจกรรมจัดการซัพพลายเออร์ (NIST Manufacturing Extension Partnership, ปรับปรุงปี 2025) ราคากระบอกสูบที่ต่ำลงมีความสำคัญ แต่ค่าขนส่ง การรับรองคุณสมบัติ สต็อก เวลากู้คืน การบำรุงรักษา และความเสี่ยงจากความขัดข้องต้องอยู่ในการเปรียบเทียบเดียวกัน
การลดต้นทุนที่อธิบายได้มีสี่จุด:
- ต้นทุนรับมอบ: เปรียบเทียบปริมาณ การกำหนดค่า Incoterm ปลายทาง ภาษี และค่าขนส่งปกติที่เหมือนกัน
- ความพร้อมใช้: ยืนยันว่ารหัสที่อนุมัติแน่นอนมีสต็อก ประกอบตามสั่ง หรือพึ่งชิ้นส่วนย่อยนำเข้า
- บริการ:strong> เปรียบเทียบชุดแถบซีล ชิ้นส่วนสึกหรอ เซ็นเซอร์ คำแนะนำ เครื่องมือ ทางเข้าเพื่อซ่อม และเวลาช่าง
- ความเสี่ยง: รวมงานยืนยัน อะแดปเตอร์ การเปลี่ยนระบบควบคุม ข้อยกเว้นรับประกัน โลจิสติกส์คืนสินค้า และประมาณการผลกระทบต่อการผลิตที่หน่วยงานอนุมัติ
หลีกเลี่ยงเปอร์เซ็นต์ประหยัดแบบสากล ใบเสนอราคาเปลี่ยนตามภูมิภาค ตัวแทนจำหน่าย ปริมาณ รู ช่วงชัก ออปชัน ค่าขนส่ง และสัญญา ซัพพลายเออร์ควรบันทึกการเปรียบเทียบเชิงพาณิชย์ปัจจุบัน แทนการเผยแพร่เปอร์เซ็นต์เดียวเป็นข้อเท็จจริงทางวิศวกรรมถาวร
แยกเงินประหยัดจากการซื้อออกจากเวลาหยุดเครื่องที่หลีกเลี่ยงได้ ใบเสนอราคาสามวันไม่ใช่คำรับรองกู้คืนภายในสามวัน เว้นแต่จะผลิต ตรวจ ส่ง เคลียร์ ติดตั้ง และเดินระบบการกำหนดค่าที่อนุมัติแน่นอนได้ภายในช่วงนั้น ให้ดู คู่มือต้นทุนรวมตลอดอายุการใช้งาน OEM เทียบกับอะไหล่ทดแทน ให้แบบฝึกคำนวณที่ครบขึ้นสำหรับต้นทุนเฉพาะหน่วยงาน
ต้นทุนการรับรองคุณสมบัติไม่ใช่ค่าใช้จ่ายสูญเปล่า แต่สร้างแหล่งจัดซื้อที่สองแบบควบคุมได้ ข้อกำหนดเครื่องจักรที่ชัดขึ้น และบันทึกความขัดข้องที่ดีขึ้น แม้รุ่นเดิมยังเป็นตัวเลือกหลัก โรงงานก็ได้ข้อกำหนดที่ตรวจสอบย้อนหลังได้ แทนการใช้ชื่อแบรนด์แทนข้อมูลวิศวกรรม
RFQ สำหรับชิ้นส่วนทดแทนควรมีอะไรบ้าง
การกำหนดค่า MY1B ปัจจุบันของ SMC ระบุรูสามขนาดคือ 25, 32 และ 40 mm พร้อมการจัดวางท่อแบบมาตรฐานและรวมศูนย์ (แคตตาล็อก SMC MY1B). RFQ ที่ระบุเพียง “MY1B ช่วงชัก 1,000 mm” ยังขาดเจเนอเรชัน ไกด์ พอร์ต เซ็นเซอร์ ชุดปรับ และขีดจำกัดการใช้งาน
ส่งให้ซัพพลายเออร์:
- รูปถ่ายชัดเจนของป้ายชื่อ แอกชูเอเตอร์ทั้งชุด พอร์ต สวิตช์ แคริเอจ ตัวรองรับ และระยะปลาย
- หมายเลขชิ้นส่วนรุ่นเดิมเต็มและแบบที่มี
- ขนาดรู ช่วงชัก ทิศทางติดตั้ง และการจัดวางไกด์ภายนอก
- มวลที่เคลื่อนที่และระยะเยื้องศูนย์ถ่วงสามแกน
- ความเร็วปกติและสูงสุด รอบต่อนาที และชั่วโมงทำงาน
- แรงดันขณะทำงานที่วัดได้และข้อมูลคุณภาพอากาศ
- รายละเอียดคุชชัน โช้กแอบซอร์เบอร์ ตัวหยุดแข็ง และการปรับช่วงชัก
- รุ่นออโตสวิตช์ ตรรกะไฟฟ้า ขั้วต่อ และข้อกำหนดอินพุต PLC
- อุณหภูมิ สิ่งปนเปื้อน การล้าง การกัดกร่อน และข้อจำกัดวัสดุ
- ปริมาณส่งมอบ ปลายทาง Incoterm อะไหล่ รับประกัน และเอกสารที่ต้องการ
- ขีดจำกัดยอมรับด้านความพอดี การทำงาน คุณภาพผลิตภัณฑ์ และระยะเวลาทดลอง
ขอคำตอบในรูปแบบทีละแถวเดียวกัน แต่ละรายการควรระบุว่าตรงตาม แตกต่าง ไม่เกี่ยวข้อง หรือรอข้อมูล แนบหลักฐานกับทุกข้อความที่ระบุว่าตรงตาม บรรทัดใบเสนอราคาที่เขียนว่า “เทียบเท่า SMC” ไม่ใช่การเปรียบเทียบทางวิศวกรรม
โรงงานสามารถใช้กรอบการทดลองแบรนด์กระบอกสูบทดแทน เมื่อการอนุมัติลูกค้า คุณภาพผลิตภัณฑ์ หรือการควบคุมการเปลี่ยนแปลงในอุตสาหกรรมยานยนต์มีผลต่อการปล่อยใช้ สำหรับบำรุงรักษาตามปกติ หลักการเดียวกันยังใช้ได้ในขนาดเล็กลง คือกำหนดข้อกำหนด ตรวจตัวอย่าง ทดลองภายใต้เงื่อนไขควบคุม และอนุมัติเฉพาะสิ่งที่ทดสอบแล้ว
กระบอกสูบไร้ก้าน SMC ทดแทนควรได้รับการอนุมัติจากหลักฐาน ไม่ใช่ราคา หรือรูปลักษณ์ เมื่อผู้สมัครผ่านการตรวจรุ่น จุดต่อ ภาระ และผลบนเครื่องจักรที่แน่นอนแล้ว ฝ่ายจัดซื้อจึงเปรียบเทียบเงื่อนไขทางการค้าได้โดยไม่ลดมาตรฐานการยอมรับทางเทคนิค
Jack Chen จัดทำคู่มือเน้นการใช้งานนี้สำหรับเบปโต นิวเมติก สำหรับทบทวนชิ้นส่วนทดแทน ให้ส่งรหัสชิ้นส่วนทั้งสอง รูปถ่ายการติดตั้ง แบบ ข้อมูลโหลดและความเร็ว ข้อกำหนดเซ็นเซอร์ และขีดจำกัดยอมรับผ่าน หน้าติดต่อ.
คำถามที่พบบ่อยเกี่ยวกับทางเลือกกระบอกสูบไร้ก้าน SMC
MY1B รุ่นปรับปรุงของ SMC คงมิติการติดตั้งเดิมไว้ ขณะเพิ่มมวลโหลดสูงสุดและโมเมนต์ที่ยอมให้ได้ถึง 30% (SMC, 2025). ดังนั้นคำตอบต่อไปนี้จึงตรวจความพอดี สมรรถนะตามพิกัด และการยอมรับบนเครื่องจักรแยกกัน แทนการสมมติว่าโปรไฟล์คล้ายกันเป็นชิ้นส่วนใส่แทนได้ทันที
กระบอกสูบที่เข้ากันได้กับ MY1B ทุกตัวเป็นชิ้นส่วนใส่แทนได้ทันทีหรือไม่
ไม่ใช่ “เข้ากันได้กับ MY1B” ไม่ได้ระบุเจเนอเรชันเดิม ขนาดรู ช่วงชัก การจัดวางท่อ ชุดปรับ การกำหนดค่าเซ็นเซอร์ ไกด์ โหลด โมเมนต์ หรือเงื่อนไขทำงาน ให้ขอแบบสับเปลี่ยนที่ทำเครื่องหมายและการเปรียบเทียบการใช้งานสำหรับหมายเลขชิ้นส่วนสองตัวที่แน่นอน แล้วตรวจผู้สมัครด้วยการตรวจรับและการทดลองบนเครื่องจักรที่ควบคุมได้
ทางเลือกใช้รูติดตั้งเดียวกันแต่มีพิกัดโหลดต่างกันได้หรือไม่
ได้ SMC ระบุว่า MY1B รุ่นปรับปรุงคงมิติการติดตั้งเดิม ขณะเพิ่มมวลโหลดสูงสุดและโมเมนต์ที่ยอมให้ได้ถึง 30% นี่พิสูจน์ว่าเรขาคณิตจุดต่อและความสามารถตามพิกัดเปลี่ยนแยกจากกันได้ ให้เปรียบเทียบ pitch roll yaw ความเร็ว ความจุคุชชัน และเงื่อนไขไกด์ แม้รูติดตั้งทุกตัวจะตรงกัน
ISO 15552 รับรองทางเลือกกระบอกสูบไร้ก้าน SMC หรือไม่
ไม่ ISO 15552 กำหนดมิติของกระบอกสูบนิวเมติกก้านเดี่ยวและสองก้านแบบติดตั้งถอดได้ที่ระบุไว้ สำหรับรู 32 ถึง 320 mm มาตรฐานนี้ไม่ได้รับรองผลิตภัณฑ์ และไม่ครอบคลุมโมเมนต์แคริเอจ MY1B แถบซีล คุชชัน เซ็นเซอร์ หรือสมรรถนะหลังติดตั้ง ให้ใช้แบบซัพพลายเออร์ พิกัดแคตตาล็อกที่แน่นอน และการทดสอบเฉพาะการใช้งานแทน
ควรทดสอบกระบอกสูบไร้ก้านทดแทนกี่รอบ
ไม่มีจำนวนรอบสากลที่พิสูจน์อายุบริการเทียบเท่า ISO 19973-1 ให้ขั้นตอนทดสอบและรายงานความน่าเชื่อถือทั่วไป ขณะที่ ISO 19973-3 เฉพาะกระบอกสูบครอบคลุมกระบอกสูบที่มีก้าน ให้กำหนดตัวอย่างกระบอกสูบไร้ก้าน ภาระ โหลด ความเร็ว แรงดัน สภาพแวดล้อม เกณฑ์ความขัดข้อง และฐานสถิติก่อนตีความข้ออ้างเรื่องจำนวนรอบ
วิธีที่ปลอดภัยที่สุดในการลดต้นทุนทดแทน SMC คืออะไร
ขั้นแรก รับรองผู้สมัครที่แน่นอนเทียบกับข้อกำหนดที่ติดตั้ง จากนั้นเปรียบเทียบราคาส่งมอบ ความพร้อมที่ยืนยันแล้ว อะไหล่บริการ งานรับรอง ขอบเขตรับประกัน และความเสี่ยงความขัดข้องเฉพาะหน่วยงานในช่วงเวลาเดียวกัน เริ่มจากตำแหน่งเครื่องจักรที่ควบคุมได้ เก็บรุ่นเดิมที่อนุมัติไว้เป็นสต็อกกู้คืน และขยายการใช้หลังทางเลือกผ่านขีดจำกัดยอมรับที่บันทึกไว้เท่านั้น
