การค้นหาตัวแทนทดแทนสำหรับกระบอกสูบซีรีส์ DNC ของ Festo

บทนำ

ลองนึกภาพนี้ดู: สายการผลิตของคุณหยุดชะงักเพราะกระบอกสูบ Festo DNC เสียหาย และเมื่อคุณติดต่อผู้จัดจำหน่ายในพื้นที่ พวกเขาเสนอราคา 1,TP4,000 พร้อมระยะเวลาส่งมอบ 5 สัปดาห์ ในขณะเดียวกัน สถานประกอบการของคุณกำลังสูญเสียกำลังการผลิต 1,045,000 บาทต่อวัน และผู้จัดการฝ่ายปฏิบัติการของคุณกำลังเรียกร้องคำตอบ สถานการณ์ฝันร้ายนี้เกิดขึ้นบ่อยกว่าที่ควรจะเป็น โดยเฉพาะอย่างยิ่งกับรุ่น DNC ซีรีส์เก่าที่ Festo ไม่ได้ให้ความสำคัญในระบบสินค้าคงคลังอีกต่อไป.

ทางออกอยู่ที่การเปลี่ยนทดแทนที่ออกแบบอย่างแม่นยำซึ่งมีความเข้ากันได้ทางมิติ 100% กับกระบอกสูบ Festo DNC ในขณะที่ลดต้นทุนลง 35-55% และลดระยะเวลาการจัดส่งให้เหลือไม่ถึงหนึ่งสัปดาห์. ที่ Bepto Pneumatics, เราได้ ถูกพัฒนาขึ้นโดยวิศวกรรมย้อนรอย¹ ชุด Festo DNC ครบชุด เพื่อมอบทางเลือกที่เชื่อถือได้และคุ้มค่าให้กับผู้ผลิต โดยไม่ต้องดัดแปลงเครื่องจักรแต่อย่างใด และให้ประสิทธิภาพที่เทียบเท่าหรือเหนือกว่าในการใช้งานจริง.

เมื่อเดือนที่แล้ว ฉันได้ทำงานร่วมกับเจนนิเฟอร์ วิศวกรโรงงานที่โรงงานบรรจุภัณฑ์ยาในรัฐนิวเจอร์ซีย์ ซึ่งกำลังเผชิญกับวิกฤตนี้พอดี ข้อกำหนดการตรวจสอบและรับรองที่เข้มงวดของบริษัทของเธอหมายความว่า การเปลี่ยนแปลงอุปกรณ์ใดๆ ต้องใช้เอกสารและการทดสอบอย่างละเอียด—แต่การรอ 6 สัปดาห์สำหรับการเปลี่ยนอุปกรณ์จาก Festo ไม่ใช่ทางเลือกเมื่อเป้าหมายการผลิตกำลังถูกเดิมพัน.

สารบัญ

• อะไรทำให้กระบอกสูบ Festo DNC ยากต่อการเปลี่ยน?
• คุณจะระบุตัวทดแทนแบบ Drop-In ที่เหมาะสมได้อย่างไร?
• ข้อกำหนดหลักสำหรับความเข้ากันได้กับ DNC คืออะไร?
• กระบอกสูบ DNC แบบทางเลือกสามารถผ่านข้อกำหนดการตรวจสอบได้หรือไม่?
• บทสรุป
• คำถามที่พบบ่อยเกี่ยวกับการเปลี่ยนกระบอกสูบ Festo DNC

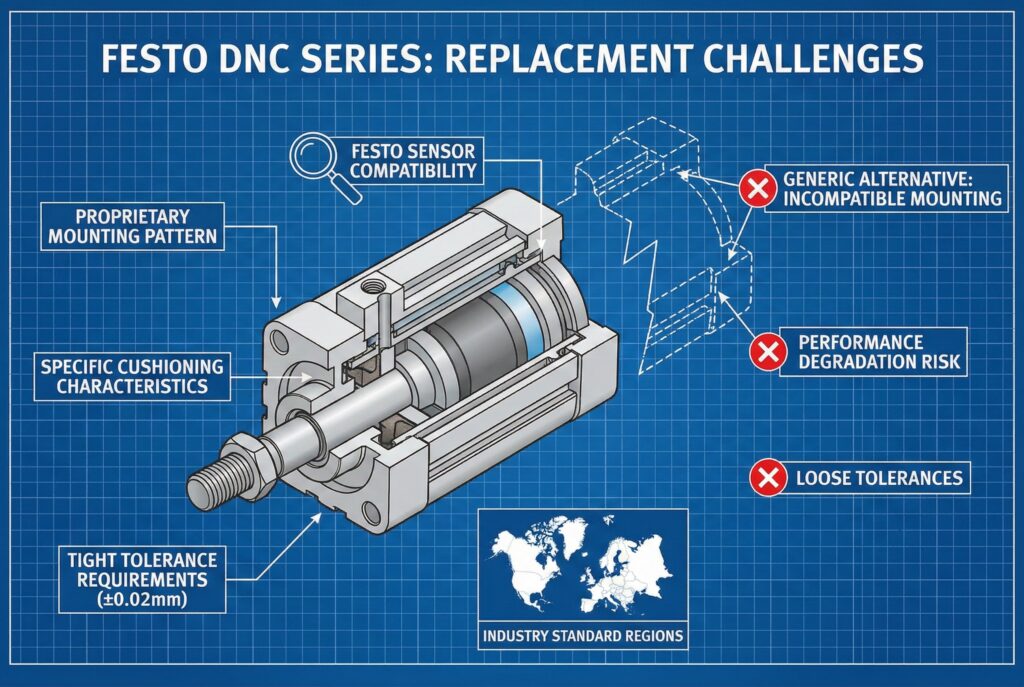

อะไรทำให้กระบอกสูบ Festo DNC ยากต่อการเปลี่ยน?

การค้นหาตัวแทนที่เหมาะสมสำหรับกระบอกสูบซีรีส์ Festo DNC มีความท้าทายเฉพาะตัวที่มากกว่าการจับคู่ขนาดเพียงอย่างเดียว.

กระบอกสูบ Festo DNC เป็นชิ้นส่วนที่ท้าทายในการเปลี่ยนทดแทน เนื่องจากมีรูปแบบการติดตั้งเฉพาะตัว คุณสมบัติการรองรับแรงกระแทกที่เฉพาะเจาะจง และข้อกำหนดความคลาดเคลื่อนที่เข้มงวด (±0.02 มม. สำหรับมิติที่สำคัญ) ซึ่งทางเลือกทั่วไปหลายประเภทไม่สามารถเทียบเคียงได้โดยไม่ก่อให้เกิดปัญหาในการติดตั้งหรือประสิทธิภาพที่ลดลง. ซีรีส์ DNC โดยเฉพาะอย่างยิ่ง ISO 15552²-เป็นมาตรฐานอุตสาหกรรมในยุโรปและอเมริกาเหนือ ทำให้ความเข้ากันได้เป็นสิ่งสำคัญอย่างยิ่งสำหรับการติดตั้งทดแทน.

เฟสโต ดีเอ็นซี เลกาซี

ซีรีส์ DNC เป็นกระบอกสูบมาตรฐานที่ได้รับความนิยมสูงสุดของ Festo มานานกว่าสองทศวรรษ กระบอกสูบเหล่านี้พบได้ใน:

• ระบบการประกอบยานยนต์ ทั่วประเทศเยอรมนีและสหรัฐอเมริกา
• Food processing equipment ทั่วสแกนดิเนเวีย
• เครื่องจักรบรรจุภัณฑ์ ในสหราชอาณาจักรและฝรั่งเศส
• ระบบจัดการวัสดุ ทั่วโลก

ลักษณะการออกแบบที่เป็นเอกลักษณ์

สิ่งที่ทำให้ซีรีส์ DNC พิเศษ (และยากที่จะทดแทน):

คุณสมบัติ	ข้อกำหนด DNC	ทำไมจึงสำคัญ
Mounting Pattern	ISO 15552 + รุ่นเฉพาะของ Festo	รูที่ไม่เป็นมาตรฐานในบางรุ่น
ระบบรองรับแรงกระแทก	เบาะลมปรับได้ทั้งสองด้าน	ส่งผลต่อเวลาในการทำงานและเสียงรบกวน
เกลียวแกนลูกสูบ	เมตริกฟันละเอียด (M10x1.25, ฯลฯ)	ความเข้ากันได้ของเครื่องมือ
การกำหนดค่าพอร์ต	G1/8″ หรือ G1/4″ วางในมุมที่กำหนด	การปรับแนวท่อประปา
Sensor Groove	การออกแบบช่อง T สำหรับเซ็นเซอร์ Festo SME/SMT	ความเข้ากันได้ของการติดตั้งเซ็นเซอร์
ความทนทานต่อการเปลี่ยนแปลง	±0.5 มม. บนการเคลื่อนที่มาตรฐาน	ความแม่นยำในการกำหนดตำแหน่ง

ความเป็นจริงของห่วงโซ่อุปทาน

นี่คือสิ่งที่เราเห็นเกิดขึ้นในตลาด: Festo ได้ให้ความสำคัญกับสายผลิตภัณฑ์ใหม่มากขึ้น เช่น ซีรีส์ DSBC และ ADN ซึ่งหมายความว่า:

• ระยะเวลาดำเนินการที่ยาวนานขึ้น สำหรับซีรีส์ DNC (โดยเฉพาะขนาดเส้นผ่านศูนย์กลางกระบอกสูบ/ระยะชักที่ไม่พบบ่อย)
• ราคาสูงขึ้น เมื่อซีรีส์เก่ากลายเป็นผลิตภัณฑ์ “รุ่นเก่า”
• สินค้าคงคลังในภูมิภาคลดลง ที่ผู้จัดจำหน่าย
• การสนับสนุนทางเทคนิคแบบจำกัด สำหรับการติดตั้งที่มีอายุการใช้งานนาน

นี่สร้างสถานการณ์ที่เลวร้ายอย่างยิ่งสำหรับทีมบำรุงรักษาที่ต้องการอะไหล่เดี๋ยวนี้ ไม่ใช่ในอีก 6-8 สัปดาห์ ⚡

ค่าใช้จ่ายที่ซ่อนอยู่

เมื่อกระบอกสูบ Festo DNC เสียหาย ค่าใช้จ่ายที่แท้จริงไม่ใช่เพียงแค่ชิ้นส่วนที่ต้องเปลี่ยน:

• เวลาหยุดการผลิต: $4,000-$50,000 ต่อวัน ขึ้นอยู่กับสถานที่
• การจัดส่งด่วน: มักใช้ $200-$500 สำหรับการขนส่งทางอากาศ
• การคลอดฉุกเฉิน: การทำงานล่วงเวลาสำหรับพนักงานบำรุงรักษาและผู้รับเหมา
• สูญเสียความเชื่อมั่นของลูกค้า: การส่งมอบล่าช้าทำลายความสัมพันธ์

ผมจำได้ว่าเคยพูดคุยกับโธมัส ผู้จัดการฝ่ายซ่อมบำรุงที่บริษัทผู้ผลิตชิ้นส่วนยานยนต์ระดับ Tier 1 ในรัฐเซาท์แคโรไลนา ซึ่งเขาคำนวณว่าการหยุดสายการผลิตเพียง 3 วันเนื่องจากกระบอกสูบ DNC-63 เสียหาย ทำให้บริษัทของเขาสูญเสียรายได้กว่า 1,041,800 ดอลลาร์สหรัฐฯ จากการผลิตที่หยุดชะงัก ค่าปรับตามสัญญา และค่าขนส่งเร่งด่วนสำหรับอะไหล่ทดแทน นั่นคือจุดเริ่มต้นที่เขาเริ่มมองหาทางเลือกอื่น.

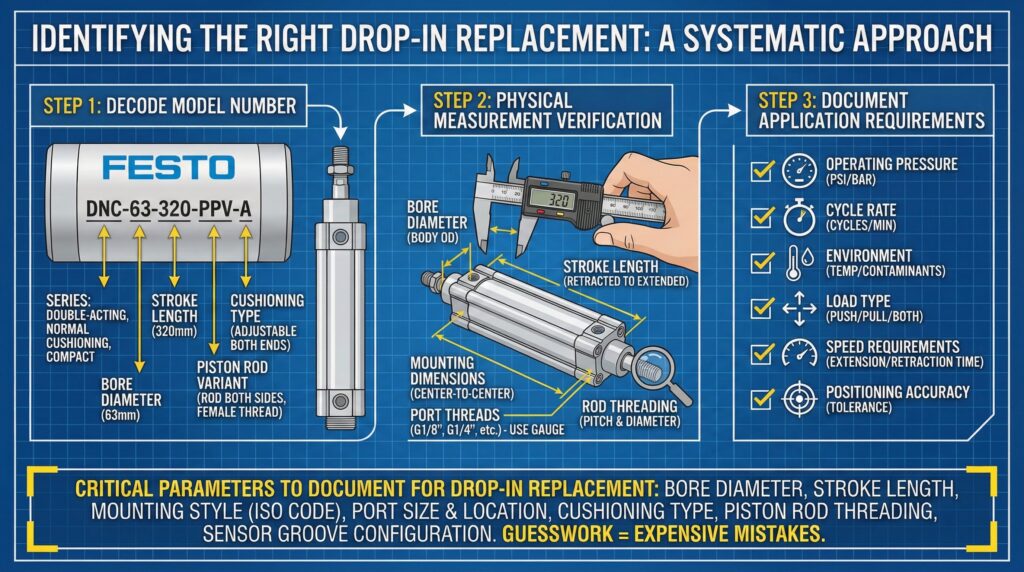

คุณจะระบุตัวทดแทนแบบ Drop-In ที่เหมาะสมได้อย่างไร?

การเลือกชิ้นส่วนทดแทนที่ถูกต้องจำเป็นต้องอาศัยการระบุอย่างเป็นระบบและการจับคู่ข้อกำหนดอย่างแม่นยำ—การคาดเดาอาจนำไปสู่ความผิดพลาดที่มีค่าใช้จ่ายสูง.

ในการระบุตัวทดแทนแบบติดตั้งได้ทันทีสำหรับกระบอกสูบ Festo DNC คุณต้องบันทึกพารามิเตอร์สำคัญเจ็ดประการ ได้แก่ เส้นผ่านศูนย์กลางรู ขนาดระยะชัก รูปแบบการติดตั้ง (รหัส ISO) ขนาดและตำแหน่งของพอร์ต ประเภทการกันกระแทก เกลียวของก้านลูกสูบ และการกำหนดค่าของร่องเซ็นเซอร์. การขาดแม้เพียงข้อกำหนดเดียวอาจทำให้กระบอกสูบที่ติดตั้งได้พอดีทางกายภาพแต่ไม่สามารถทำงานได้อย่างถูกต้อง หรือจำเป็นต้องมีการดัดแปลงเครื่องจักรของคุณซึ่งมีค่าใช้จ่ายสูง.

กระบวนการระบุตัวตน

ขั้นตอนที่ 1: แปลรหัสหมายเลขรุ่น

Festo ใช้ระบบการตั้งชื่ออย่างเป็นระบบ ตัวอย่างเช่น: DNC-63-320-PPV-A

แยกแยะดังนี้:

• ดีเอ็นซี = ชื่อรุ่น (การทำงานสองทิศทาง, การหน่วงความเร็วปกติ, แบบกะทัดรัด)
• 63 = เส้นผ่านศูนย์กลางของรูในมิลลิเมตร
• 320 = ความยาวของเส้นในมิลลิเมตร
• PPV = ตัวเลือกก้านลูกสูบ (P=ก้านลูกสูบทั้งสองด้าน, V=เกลียวตัวเมีย)
• A = ประเภทการรองรับ (A=ปรับได้ทั้งสองด้าน)

ขั้นตอนที่ 2: การตรวจสอบการวัดทางกายภาพ

อย่าพึ่งพาเอกสารเก่าเพียงอย่างเดียว ให้วัดกระบอกสูบจริง:

• เส้นผ่านศูนย์กลางรู: วัดเส้นผ่านศูนย์กลางภายนอกของตัวกระบอก
• ความยาวของการตีลูก: วัดจากตำแหน่งที่หดสุดถึงตำแหน่งที่ขยายสุด
• ขนาดการติดตั้ง: วัดระยะห่างจากศูนย์กลางถึงศูนย์กลางของรูติดตั้ง
• เกลียวพอร์ต: ตรวจสอบด้วยเกจวัดเกลียว (G1/8″, G1/4″, ฯลฯ)
• การร้อยเกลียว: ตรวจสอบระยะเกลียวและเส้นผ่านศูนย์กลาง

ขั้นตอนที่ 3: ข้อกำหนดในการสมัคร

บันทึกสภาพการทำงาน:

พารามิเตอร์	สิ่งที่ต้องบันทึก	ทำไมจึงสำคัญ
ความดันในการทำงาน	ค่าปกติ PSI/บาร์	ส่งผลต่อกำลังที่ออก
อัตราการหมุนเวียน	Cycles per minute	ผลกระทบต่อการเลือกซีล
สิ่งแวดล้อม	อุณหภูมิ, สารปนเปื้อน	ความเข้ากันได้ของวัสดุ
ประเภทของโหลด	ผลัก ดึง ทั้งสอง	ข้อกำหนดการออกแบบแท่ง
ข้อกำหนดด้านความเร็ว	เวลาขยาย/หดกลับ	การปรับเบาะรอง
ความแม่นยำในการกำหนดตำแหน่ง	ค่าความคลาดเคลื่อนที่ต้องการ	ความต้องการด้านคุณภาพของตลับลูกปืน

ระบบจับคู่ Bepto

ที่ Bepto Pneumatics เราได้พัฒนาระบบอ้างอิงข้ามที่ครอบคลุมสำหรับผลิตภัณฑ์ Festo DNC ทั้งหมด รุ่นที่เข้ากันได้ยอดนิยมของเรารวมถึง:

• ดีเอ็นซี-32 ผ่าน ดีเอ็นซี-125 (ขนาดรูมาตรฐานทั้งหมด)
• ความยาวของจังหวะ จาก 25 มม. ถึง 2000 มม.
• ทุกรุ่นติดตั้งมาตรฐาน (เป็นไปตามมาตรฐาน ISO 15552)
• การกำหนดค่าแกนลูกสูบหลายแบบ

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

ผมได้เรียนรู้บทเรียนนี้ตั้งแต่ช่วงต้นของอาชีพ: เจนนิเฟอร์จากโรงงานเภสัชกรรมในนิวเจอร์ซีย์ที่ผมเคยกล่าวถึงก่อนหน้านี้ ได้ลองใช้กระบอกสูบ “ที่เข้ากันได้” จากผู้จำหน่ายรายอื่นโดยพิจารณาเพียงขนาดเส้นผ่านศูนย์กลางและระยะชักเท่านั้น สิ่งที่พวกเขาพลาดไปคือการวางตำแหน่งของพอร์ต—กระบอกสูบที่นำมาแทนที่นั้นมีพอร์ตอยู่ที่ 90° กับของเดิม ซึ่งหมายความว่าท่อระบบลมไม่สามารถเชื่อมต่อได้โดยไม่เพิ่มอะแดปเตอร์ที่เกะกะซึ่งรบกวนอุปกรณ์ที่อยู่ติดกัน.

เราได้จัดหาถัง Bepto DNC-63 ที่เข้ากันได้กับรุ่นของเธอ ซึ่งตรงตามทุกข้อกำหนด รวมถึงตำแหน่งของพอร์ตที่ตรงกันทุกประการ ติดตั้งเสร็จภายใน 45 นาทีโดยไม่ต้องปรับแต่งใดๆ.

ข้อกำหนดหลักสำหรับความเข้ากันได้กับ DNC คืออะไร?

การเข้าใจว่าข้อกำหนดใดมีความสำคัญอย่างยิ่งและข้อกำหนดใดที่ยืดหยุ่นได้สามารถช่วยประหยัดเวลาและป้องกันความผิดพลาดที่มีค่าใช้จ่ายสูงได้.

ความเข้ากันได้แบบ DNC ที่แท้จริงต้องตรงตามข้อกำหนดที่ไม่สามารถต่อรองได้ 5 ข้ออย่างแม่นยำ: ขนาดเส้นผ่านศูนย์กลางรู (ความคลาดเคลื่อน ±0 มม.), ความยาวของลูกสูบ (ยอมรับได้ ±1 มม.), รูปแบบรูติดตั้ง (±0.1 มม.), ขนาดและทิศทางของเกลียวพอร์ต (ต้องตรงกัน), และขนาดเกลียวของก้านลูกสูบ (ต้องตรงกัน). ข้อมูลจำเพาะรอง เช่น ช่วงการปรับความนุ่มของเบาะและขนาดร่องเซ็นเซอร์ ควรตรงกันแต่สามารถมีความแตกต่างเล็กน้อยที่ไม่ส่งผลต่อการใช้งาน.

ข้อมูลจำเพาะที่สำคัญ (ต้องตรงกันทุกประการ)

1. เส้นผ่านศูนย์กลางรู

นี่คือสิ่งที่ไม่สามารถต่อรองได้. Festo DNC series มีขนาดมาตรฐาน ISO:

ขนาดรูเจาะ	แรงดัน @ 6 บาร์ (ดัน)	แรงดัน @ 6 บาร์ (ดึง)	เบปโต โมเดล
32 มิลลิเมตร	483 เหนือ	402 ใต้	BPT-DNC-32
40 มิลลิเมตร	754 เหนือ	628 เหนือ	BPT-DNC-40
50 มิลลิเมตร	1,178 องศาเหนือ	981 หน.	BPT-DNC-50
63 มิลลิเมตร	1,872 องศาเหนือ	1,559 เหนือ	BPT-DNC-63
80 มิลลิเมตร	3,016 เหนือ	2,512 องศาเหนือ	BPT-DNC-80
100 มิลลิเมตร	4,712 เหนือ	3,925 องศาเหนือ	BPT-DNC-100
125 มิลลิเมตร	7,363 เหนือ	6,133 เหนือ	BPT-DNC-125

แม้แต่ความแตกต่างของเส้นผ่านศูนย์กลางรูเพียง 2 มิลลิเมตร ก็จะทำให้กำลังขับที่ได้แตกต่างกันอย่างมีนัยสำคัญ ซึ่งอาจนำไปสู่ความล้มเหลวในการใช้งาน.

2. การกำหนดค่าการติดตั้ง

กระบอกสูบ Festo DNC ใช้รูปแบบการติดตั้งตามมาตรฐาน ISO 15552 แต่มีความแตกต่าง:

• การติดตั้งด้วยหน้าแปลนด้านหน้า (รหัส: MP1)
• การติดตั้งด้วยหน้าแปลนด้านหลัง (รหัส: MP2)
• การติดตั้งแบบใช้ข้อต่อสองชั้น (รหัส: MP3)
• การติดตั้งแบบยึดด้วยขา (รหัส: MP4)
• การติดตั้งแบบทรัลเลียน (รหัส: MP7)

แต่ละรูปแบบการติดตั้งมีรูปแบบรูและขนาดเฉพาะที่ต้องตรงกันภายใน ±0.1 มม. เพื่อให้การติดตั้งสลักเกลียวถูกต้อง.

3. การกำหนดค่าพอร์ต

นี่คือจุดที่ถัง “เข้ากันได้” หลาย ๆ อันล้มเหลว คุณจำเป็นต้องมีการจับคู่ที่ตรงกัน:

• ประเภทของเส้นด้าย: G1/8″, G1/4″ หรือ G3/8″ (BSP ขนาน)
• ตำแหน่งท่าเรือ: ระยะห่างจากปลายกระบอกสูบ
• การวางแนวพอร์ต: มุมเชิงมุม (0°, 90°, 180°, 270°)
• ความลึกของท่าเรือ: ความยาวการมีส่วนร่วมของเกลียว

4. ข้อกำหนดของก้านลูกสูบ

ก้านลูกสูบต้องตรงกับ:

• เส้นผ่านศูนย์กลาง: 12 มม., 16 มม., 20 มม., 25 มม., เป็นต้น.
• ประเภทของเส้นด้าย: เมตริกเกลียวละเอียด (M10x1.25, M12x1.25, M16x1.5, เป็นต้น)
• Thread length: ความลึกของการมีส่วนร่วมขั้นต่ำ
• แบบปลายแกน: เกลียวตัวผู้, เกลียวตัวเมีย, หรือข้อต่อแบบคาน

5. ขนาดโดยรวม

กระบอกสูบต้องพอดีกับขอบเขตของเครื่องจักรที่มีอยู่:

• ความยาวเพิ่มขึ้น: ขนาดที่ขยายเต็มที่
• ความยาวที่หดกลับ: ขนาดที่ยืดกลับเต็มที่
• เส้นผ่านศูนย์กลางของตัว: ระยะห่างรอบกระบอกสูบ
• การยื่นของแกน: ไม้กวัดยื่นออกไปเกินตัว

ข้อกำหนดที่สำคัญแต่ยืดหยุ่นได้

สิ่งเหล่านี้ควรตรงกันเมื่อเป็นไปได้ แต่ความแตกต่างเล็กน้อยมักยอมรับได้:

ระบบรองรับแรงกระแทก

กระบอกสูบ Festo DNC โดยทั่วไปมีระบบรองรับแรงกระแทกแบบนิวเมติกที่ปรับได้ที่ทั้งสองด้าน ทางเลือก Bepto ของเรามีคุณสมบัติ:

• ช่วงการปรับความนุ่มนวล: 0-20 มม. (เทียบเท่ากับ Festo)
• การปรับเบาะรอง: การปรับสกรูแบบมีร่อง
• ประสิทธิภาพในการรองรับแรงกระแทก: ลดแรงกระแทกได้ 80-90%

ความแตกต่างเล็กน้อยในช่วงการปรับการรองรับ (±2 มม.) โดยทั่วไปไม่ส่งผลกระทบต่อการทำงาน—คุณสามารถชดเชยด้วยวาล์วควบคุมการไหลได้หากจำเป็น.

ความเข้ากันได้ของร่องเซ็นเซอร์

Festo ใช้ร่องเซ็นเซอร์แบบ T-slot กระบอกสูบของเราสามารถรองรับ:

• เซนเซอร์ Festo สำหรับธุรกิจขนาดกลางและขนาดย่อม/สายการผลิต (ความเข้ากันได้โดยตรง)
• มาตรฐาน reed switch³ เซ็นเซอร์ (มาตรฐานอุตสาหกรรม)
• เซ็นเซอร์แม่เหล็กต้านทาน (สำหรับการใช้งานที่ต้องการความแม่นยำ)

ขนาดของร่องตรงกันภายใน 0.1 มม. ทำให้การติดตั้งเซ็นเซอร์มีความมั่นคง.

การตรวจสอบความถูกต้องในโลกจริง

ขอเล่าให้ฟังว่า Roberto ผู้สร้างเครื่องจักรในบาร์เซโลนา ประเทศสเปน ได้ตรวจสอบความเข้ากันได้ของผลิตภัณฑ์ของเราอย่างไร เขาได้ทำการปรับปรุงสายการผลิตที่มีอายุ 10 ปี โดยใช้กระบอกสูบ Festo DNC-50 จำนวน 24 ตัวที่ต้องการเปลี่ยน แทนที่จะเสี่ยงติดตั้งทั้งหมด เขาได้สั่งตัวอย่าง Bepto BPT-DNC-50 จำนวน 2 ตัวเพื่อทดสอบก่อน.

กระบวนการตรวจสอบความถูกต้องของเขา:

1. การทดสอบสมรรถภาพทางกาย: รูสำหรับติดตั้งได้รับการยืนยันว่าตรงกันอย่างสมบูรณ์
2. การทดสอบประสิทธิภาพ: เวลาวงจรที่วัดได้ (ภายใน 0.1 วินาทีจากค่าเดิม)
3. การทดสอบกำลังขับ: แรงดัน/แรงดึงที่ตรวจสอบแล้วตรงตามข้อกำหนด
4. การทดสอบความทนทาน: วิ่ง 100,000 รอบในระยะเวลา 2 สัปดาห์ โดยไม่มีปัญหาใด ๆ

หลังจากการตรวจสอบความถูกต้องสำเร็จ เขาได้สั่งซื้อถังที่เหลืออีก 22 ถัง และทำการปรับปรุงเสร็จสิ้นภายในหนึ่งสุดสัปดาห์ การประหยัดทั้งหมดของเขา: €18,500 เมื่อเทียบกับราคาของ Festo OEM.

กระบอกสูบ DNC แบบทางเลือกสามารถผ่านข้อกำหนดการตรวจสอบได้หรือไม่?

สำหรับอุตสาหกรรมที่อยู่ภายใต้การกำกับดูแล เช่น ยา การแปรรูปอาหาร และอุปกรณ์ทางการแพทย์ การตรวจสอบความถูกต้องไม่ใช่ทางเลือก แต่เป็นข้อบังคับ.

ใช่ กระบอกสูบ DNC ชนิดอื่นที่ผลิตอย่างถูกต้องสามารถผ่านการตรวจสอบรับรองได้อย่างแน่นอน รวมถึง โปรโตคอล IQ/OQ/PQ⁴, โดยมีเอกสารทางเทคนิคที่สมบูรณ์, ใบรับรองวัสดุ, และรายงานการตรวจสอบขนาดที่แสดงถึงความเท่าเทียมกับข้อมูลจำเพาะของ OEM. ที่ Bepto Pneumatics เราให้การสนับสนุนกระบวนการตรวจสอบความถูกต้องโดยเฉพาะ โดยการจัดเตรียมชุดเอกสารที่ครอบคลุมซึ่งทีมประกันคุณภาพต้องการ.

การทำความเข้าใจข้อกำหนดการตรวจสอบความถูกต้อง

อุตสาหกรรมต่าง ๆ มีมาตรฐานการตรวจสอบความถูกต้องที่แตกต่างกัน:

อุตสาหกรรม	ข้อกำหนดหลัก	เอกสารที่ต้องการ
เภสัชกรรม	FDA 21 CFR Part 11, cGMP	เอกสารรับรองวัสดุ, รายงานขนาด, การควบคุมการเปลี่ยนแปลง
อาหารและเครื่องดื่ม	ความปลอดภัยด้านอาหารของ FDA, HACCP	ความปลอดภัยของวัสดุ, การตรวจสอบการทำความสะอาด, การตรวจสอบย้อนกลับ
เครื่องมือแพทย์	ISO 13485, FDA QSR	การตรวจสอบย้อนกลับได้ครบถ้วน, การวิเคราะห์ความเสี่ยง, การตรวจสอบความถูกต้องของการออกแบบ
ยานยนต์	ไอเอทีเอฟ 16949	เอกสาร PPAP, FMEA, แผนการควบคุม
การผลิตทั่วไป	ISO 9001	รายงานมิติ, ใบรับรองวัสดุ, ข้อมูลการทดสอบ

เอกสารที่เราจัดเตรียมให้

สำหรับกระบอกสูบที่เข้ากันได้กับ Bepto DNC ทุกกระบอก เราจัดหา:

เอกสารทางเทคนิค

• แบบแปลนขนาดละเอียด (ไฟล์ PDF และ CAD)
• ข้อกำหนดวัสดุ สำหรับทุกองค์ประกอบ
• ข้อมูลการทดสอบประสิทธิภาพ (ความดัน, แรง, วงจรชีวิต)
• ลักษณะทางระบบลม (อัตราการไหล, เวลาตอบสนอง)

การรับรองคุณภาพ

• ใบรับรองวัสดุ (อะลูมิเนียมอัลลอย, เหล็ก, สารประกอบซีล)
• การปฏิบัติตามมาตรฐาน RoHS⁵ เอกสาร
• การปฏิบัติตามข้อกำหนด REACH สำหรับลูกค้าในสหภาพยุโรป
• ISO 9001:2015 การรับรองสำหรับโรงงานผลิตของเรา

บันทึกการตรวจสอบย้อนกลับ

• การติดตามหมายเลขซีเรียล สำหรับกระบอกสูบแต่ละตัว
• รหัสวันที่ผลิต
• การติดตามย้อนกลับแบบกลุ่ม สำหรับวัตถุดิบทั้งหมด
• รายงานการตรวจสอบ พร้อมขนาดที่วัดได้จริง

กระบวนการตรวจสอบความถูกต้อง

เมื่อเจนนิเฟอร์จากโรงงานเภสัชกรรมในนิวเจอร์ซีย์ต้องการตรวจสอบความถูกต้องของถังของเรา นี่คือวิธีที่เราช่วยเหลือเธอ:

ระยะที่ 1: การรับรองการออกแบบ (DQ)

เราได้จัดเตรียมข้อมูลจำเพาะทางเทคนิคอย่างครบถ้วนที่แสดงให้เห็นถึงความเทียบเท่ากับข้อมูลจำเพาะของ Festo DNC-63 ในทุกพารามิเตอร์ที่สำคัญ.

ระยะที่ 2: การตรวจสอบและรับรองการติดตั้ง (IQ)

เราจัดหา:

• รายงานการตรวจสอบมิติ แสดงค่าการวัดทั้งหมดที่อยู่ในช่วงค่าที่อนุญาต
• ใบรับรองวัสดุ ยืนยันอะลูมิเนียมอัลลอยด์ 6063-T5 และซีล NBR
• เอกสารภาพถ่าย ของหมายเลขซีเรียลและการระบุตัวตน

ระยะที่ 3: การตรวจสอบคุณสมบัติการปฏิบัติงาน (OQ)

เราได้สนับสนุนขั้นตอนการทดสอบของเธอ:

• การตรวจสอบกำลังขาออก ที่ความดันหลายระดับ (4, 6, 8 บาร์)
• การวัดเวลาวงจร (ตรงกับต้นฉบับภายใน 3%)
• ความสามารถในการทำซ้ำตำแหน่ง (±0.05 มม. ต่อ 1000 รอบ)
• การทดสอบการรั่วไหล (ไม่มีการรั่วไหลที่สามารถตรวจจับได้ที่ความดันที่กำหนด)

ระยะที่ 4: การตรวจสอบคุณสมบัติด้านประสิทธิภาพ (PQ)

กระบอกสูบถูกใช้งานในกระบวนการผลิตจริงเป็นเวลา 30 วัน โดยมีการตรวจสอบ:

• Cycle count: 847,000 รอบเสร็จสมบูรณ์
• ความล้มเหลว: ศูนย์
• การเสื่อมประสิทธิภาพ: ไม่พบ
• ผลกระทบต่อคุณภาพสินค้า: ไม่มีการเปลี่ยนแปลงในความสมบูรณ์ของแพ็กเกจหรือตำแหน่งการจัดวาง

การตรวจสอบทั้งหมดเสร็จสิ้นภายใน 45 วัน และสถานที่ของเจนนิเฟอร์ได้มาตรฐานการใช้ถัง Bepto สำหรับการเปลี่ยน DNC ทั้งหมดแล้ว ✅

การปฏิบัติตามข้อกำหนดทางกฎหมาย

โรงงานผลิตของเราดูแลรักษา:

• ISO 9001:2015 ระบบการจัดการคุณภาพ
• ISO 14001:2015 การจัดการสิ่งแวดล้อม
• เครื่องหมาย CE สำหรับเขตเศรษฐกิจยุโรป
• RoHS และ REACH การปฏิบัติตามข้อจำกัดที่สำคัญ

การสนับสนุนการควบคุมการเปลี่ยนแปลง

หนึ่งในข้อกังวลในสภาพแวดล้อมที่ได้รับการตรวจสอบคือการควบคุมการเปลี่ยนแปลง เมื่อคุณเปลี่ยนกระบอกสูบ Festo ด้วยทางเลือกของ Bepto คุณจำเป็นต้องให้เหตุผลสำหรับการเปลี่ยนแปลงนั้น เราให้บริการ:

• เอกสารแสดงความเทียบเท่า แสดงการจับคู่ข้อกำหนด
• การสนับสนุนการประเมินความเสี่ยง (โดยทั่วไปจัดเป็น “การทดแทนแบบเดียวกัน”)
• แบบฟอร์มควบคุมการเปลี่ยนแปลง เพื่อปรับปรุงกระบวนการภายในของคุณให้มีประสิทธิภาพมากขึ้น

การรับประกันการจัดหาในระยะยาว

ประเด็นสำคัญในการตรวจสอบความถูกต้องคือความต่อเนื่องของการจัดหา เราขอรับประกันว่า:

• ระยะเวลาการจัดจำหน่ายสินค้าขั้นต่ำ 10 ปี สำหรับทุกรุ่นมาตรฐาน
• วัตถุดิบคงคลัง สำหรับประสบการณ์การผลิต 5 ปีขึ้นไป
• การวาดภาพเพื่อคงไว้ สำหรับการกำหนดค่าแบบกำหนดเอง
• ความเข้ากันได้ย้อนหลัง การผูกพัน (ไม่มีการเปลี่ยนแปลงการออกแบบที่ไม่มีการบันทึกไว้)

นี่ดีกว่าผู้จัดจำหน่าย OEM ที่มักจะยกเลิกซีรีส์เก่าและบังคับให้ลูกค้าต้องอัปเกรดที่มีค่าใช้จ่ายสูง ️

บทสรุป

การค้นหาชิ้นส่วนทดแทนแบบ drop-in ที่เหมาะสมสำหรับกระบอกสูบซีรีส์ Festo DNC ไม่ใช่เรื่องของการประนีประนอม—แต่เป็นการจัดหาอย่างชาญฉลาดที่ยังคงรักษาคุณภาพและประสิทธิภาพไว้ ในขณะที่ปรับปรุงโครงสร้างต้นทุนและความสามารถในการตอบสนองของห่วงโซ่อุปทานของคุณได้อย่างมาก. ที่ Bepto Pneumatics เราได้ลงทุนอย่างมากในด้านการวิศวกรรมย้อนกลับและระบบคุณภาพโดยเฉพาะ เพื่อมอบทางเลือกที่เชื่อถือได้ให้กับผู้ผลิตเมื่อระยะเวลาการผลิตและราคาของ OEM ไม่คุ้มค่าทางธุรกิจอีกต่อไป ไม่ว่าคุณจะเผชิญกับปัญหาฉุกเฉินหรือวางแผนการมาตรฐานชิ้นส่วนเชิงกลยุทธ์ เราพร้อมสนับสนุนความสำเร็จของคุณด้วยความเข้มงวดทางเทคนิคและความมุ่งมั่นต่อลูกค้าเช่นเดียวกับที่ทำให้เราเป็นพันธมิตรที่เชื่อถือได้ของผู้ผลิตในสี่ทวีป.

คำถามที่พบบ่อยเกี่ยวกับการเปลี่ยนกระบอกสูบ Festo DNC

1. กระบวนการวิเคราะห์โครงสร้างของผลิตภัณฑ์เพื่อสร้างผลิตภัณฑ์ที่เลียนแบบโดยมีคุณสมบัติตรงตามข้อกำหนด. ↩

2. มาตรฐานสากลที่กำหนดขนาดการติดตั้งสำหรับกระบอกสูบอากาศเพื่อให้สามารถเปลี่ยนแทนกันได้. ↩

3. เซ็นเซอร์ที่ตรวจจับสนามแม่เหล็กของลูกสูบกระบอกสูบเพื่อให้ข้อมูลตำแหน่งย้อนกลับ. ↩

4. โปรโตคอลการประกันคุณภาพ (การติดตั้ง การใช้งาน และการรับรองสมรรถนะ) ที่ใช้เพื่อตรวจสอบความถูกต้องของอุปกรณ์ในอุตสาหกรรมที่มีการควบคุม. ↩

5. คำสั่งที่จำกัดสารอันตรายในการผลิตอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์. ↩
