Un cálculo erróneo de la superficie del cilindro puede dar lugar a actuadores de tamaño insuficiente, líneas de producción paralizadas y desperdicio de material por valor de miles de dólares. Veo este error todas las semanas en ingenieros bajo presión de plazos. ⚠️
Para calcular la superficie del cilindro, utiliza la fórmula A = 2πr² + 2πrh, donde r es el radio y h la longitud. Para el dimensionamiento de la fuerza neumática en cilindros sin vástago, el área del émbolo A = πr² es el valor clave1.
El mes pasado, John, ingeniero jefe de mantenimiento de una planta de envasado de Ohio, me llamó asustado. Su cilindro sin vástago OEM se había gripado y no estaba seguro de qué tamaño de orificio pedir. Tras un rápido cálculo, le enviamos un recambio Bepto ese mismo día.
Tabla de Contenido
- ¿Cuál es la fórmula de la superficie de un cilindro neumático?
- ¿Cómo afecta la superficie a la fuerza producida por un cilindro sin vástago?
- ¿Qué errores comunes hay que evitar al dimensionar un cilindro?
- ¿Cómo puede ayudarle Bepto a elegir el tamaño de cilindro adecuado?
¿Cuál es la fórmula de la superficie de un cilindro neumático?
La fórmula de la superficie del cilindro es la base de todos los actuadores que enviamos desde nuestra fábrica.

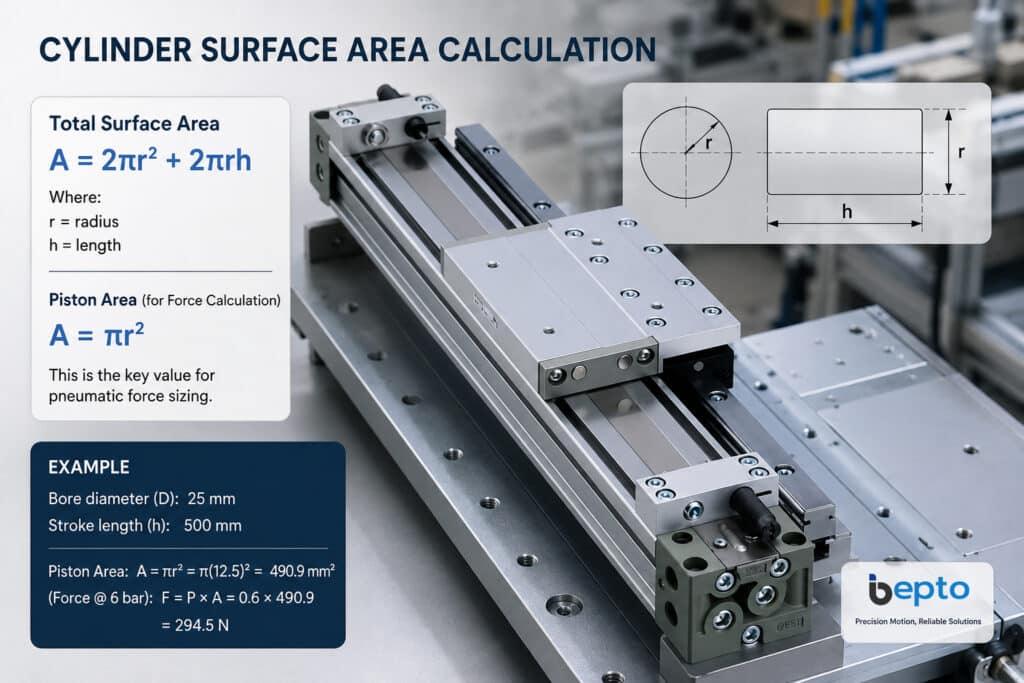

La fórmula completa es A = 2πr² + 2πrh, donde 2πr² cubre ambos extremos circulares y 2πrh cubre la superficie lateral. Para la fuerza neumática, sólo importa el área del pistón A = πr².
Desglose de los componentes 💡
| Componente | Fórmula | Uso de ingeniería |
|---|---|---|
| Área del pistón | πr² | Fuerza de salida (F = P × A) |
| Área lateral | 2πrh | Transferencia de calor y revestimiento |
| Superficie total | 2πr² + 2πrh | Estimaciones materiales |
Para un cilindro sin vástago Bepto de 32 mm de diámetro, área del pistón = π(16)² ≈ 804 mm². A una presión de 6 bares, eso proporciona unos 480 N de empuje2 - suficiente para la mayoría de los trabajos de transporte y manipulación de materiales.
¿Cómo afecta la superficie a la fuerza producida por un cilindro sin vástago?

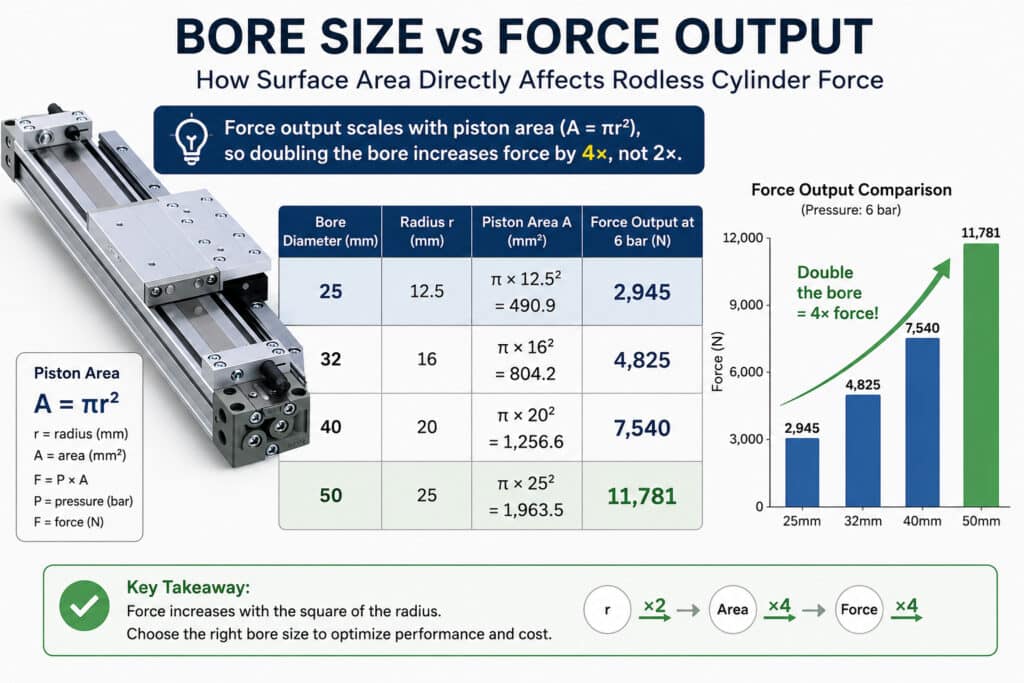

La salida de fuerza se escala directamente con la superficie del pistón, y muchos ingenieros calculan mal esta relación.
Duplicar el diámetro interior de 25 mm a 50 mm aumenta la fuerza de salida en 4×, no en 2×, porque el área del pistón aumenta con el cuadrado del radio (A = πr²).3.
Maria, propietaria de maquinaria de envasado en Stuttgart, estuvo a punto de sobreespecificar un cilindro de 40 mm pensando que necesitaba más empuje que su antigua unidad de 32 mm. Después de hacer juntos los cálculos de superficie, se quedó con nuestro sustituto Bepto compatible de 32 mm y redujo el coste de sus componentes en 30% sin perder nada de rendimiento. ✅
¿Qué errores comunes hay que evitar al dimensionar un cilindro?
Algunos pequeños errores causan la mayoría de los problemas de dimensionamiento que resuelvo para nuestros clientes.
Los principales errores son utilizar el diámetro en lugar del radio, mezclar unidades métricas e imperiales y olvidar que el área del pistón varía con el radio al cuadrado, no linealmente con el tamaño del orificio.
Escollos que hay que vigilar ⚠️
- Diámetro frente a radio: Reduzca siempre el diámetro interior a la mitad (r = D/2) antes de escuadrarlo.
- Unidad de mezcla: Quédese en mm² para el sistema métrico o en² para el imperial - nunca los combine.
- Redondeo π demasiado pronto: Utilice 3.14159 como mínimo; 3.14 introduce error en orificios pequeños.4.
¿Cómo puede ayudarle Bepto a elegir el tamaño de cilindro adecuado?
No nos limitamos a vender cilindros sin vástago: le ayudamos a dimensionarlos correctamente a la primera.
Envíe a nuestro equipo sus datos de carga, carrera y presión, y le recomendaremos un cilindro sin vástago Bepto que iguale o supere sus especificaciones OEM a un coste 30-50% inferior, con envío en días en lugar de semanas.
Comparación entre Bepto y OEM
| Característica | Bepto | Principales marcas OEM |
|---|---|---|
| Tamaños | 16-80 mm | 16-80 mm |
| Plazos de entrega | 3-7 días | 4-8 semanas |
| Ahorro de costes | 30-50% inferior | Línea de base |
| Compatibilidad | Sustitución | Equipo original |
Conclusión
Dominar el cálculo de la superficie del cilindro significa un dimensionamiento más inteligente del actuador, decisiones de pedido más rápidas y ahorros de costes significativos en cada proyecto de cilindro sin vástago. 🚀
Preguntas frecuentes sobre la superficie del cilindro
¿Cuál es la fórmula de la superficie de un cilindro neumático?
La fórmula de la superficie del pistón es A = πr², que determina la fuerza de salida cuando se multiplica por la presión del aire. La superficie total del cilindro utiliza A = 2πr² + 2πrh para los cálculos térmicos y de revestimiento.
¿Cómo calcular la fuerza a partir de la superficie del cilindro?
Utilice la fórmula F = P × A, donde P es la presión del aire y A es el área del pistón. Un diámetro de 40 mm a 6 bar proporciona aproximadamente 754 N de empuje en la carrera de empuje.
¿Ofrece Bepto los mismos tamaños de orificio que las marcas OEM?
Sí, nuestros cilindros sin vástago cubren todos los tamaños de orificio OEM estándar de 16 mm a 80 mm, lo que garantiza una sustitución inmediata sin necesidad de rediseñar la maquinaria ni recalcular las salidas de fuerza.
¿Por qué importa más la superficie del pistón que la superficie total?
El área del pistón determina la fuerza de salida, la principal especificación para la selección del actuador. La superficie total es importante sobre todo para las estimaciones de revestimiento, el análisis térmico y el diseño de recipientes a presión.
-
“ISO 6904:1988 Fluidos neumáticos”, https://www.iso.org/standard/13437.html. [Esta norma internacional establece las dimensiones y parámetros básicos para cilindros neumáticos, validando la dependencia geométrica del área]. Función de la evidencia: general_support; Tipo de fuente: standard. Soportes: La definición estructural y la base de cálculo de fuerzas de los actuadores neumáticos. ↩
-
“Ley de Pascal - Wikipedia”, https://en.wikipedia.org/wiki/Pascal%27s_law. [Este principio valida el cálculo cuantitativo de la fuerza derivada de la presión de un fluido aplicada sobre un área específica]. Función de la evidencia: estadística; Tipo de fuente: investigación. Apoyos: El cálculo del empuje específico de 480 N a 6 bar para un agujero de 32 mm. ↩
-
“Ley del cubo cuadrado - Wikipedia”, https://en.wikipedia.org/wiki/Square%E2%80%93cube_law. [Este principio matemático explica que, a medida que se escala una forma 2D, su área aumenta por el cuadrado del multiplicador]. Función de la prueba: mecanismo; Tipo de fuente: investigación. Apoyos: La relación no lineal entre los aumentos del diámetro del orificio y los multiplicadores de la salida de fuerza neumática. ↩
-
“Pi - Wikipedia”, https://en.wikipedia.org/wiki/Pi. [Esta referencia matemática destaca la necesidad de utilizar suficientes decimales de Pi para evitar errores de truncamiento en los cálculos]. Evidence role: general_support; Source type: investigación. Apoya: La advertencia contra el uso de aproximaciones truncadas de Pi para cálculos de calibres sensibles. Nota de alcance: Particularmente relevante para pequeños actuadores neumáticos donde pequeños errores absolutos producen altos porcentajes de desviación. ↩
