Uma válvula de retenção bloqueia automaticamente o fluxo reverso, enquanto uma válvula de retenção pilotada acrescenta uma porta de controle que pode liberar deliberadamente o caminho bloqueado. Escolha entre elas com base no estado exigido do circuito, na pressão de abertura, na perda no fluxo direto, no vazamento reverso, na condição de liberação pela pilotagem e no comportamento seguro após a perda de pressão. O nome da categoria, por si só, não garante vazamento zero nem contenção mecânica segura em nenhum dos tipos.
Principais conclusões
- A Festo lista um diferencial mínimo de abertura de 0,1 bar para válvulas de retenção H específicas, nas condições de teste publicadas, e não para toda válvula de retenção pneumática.
- A pressão de pilotagem deve superar a pressão da porta bloqueada, a força da mola, o atrito e qualquer contrapressão.
- A retenção de pressão e a contenção segura da carga são testes de aceitação distintos.
Este artigo se concentra na diferença de engenharia entre válvulas de retenção automáticas de duas portas e válvulas de retenção liberadas por pilotagem. Para uma visão mais ampla dos tipos de válvula de retenção, instalação, testes de vazamento e dados para uma solicitação de cotação, consulte o guia das funções das válvulas de retenção pneumáticas.
Qual diferença de engenharia separa os dois tipos de válvula?
A ficha técnica H da Festo de 2026 identifica uma função de retenção de duas portas, enquanto a ficha HGL identifica uma função de retenção pilotada pneumaticamente com uma conexão de pilotagem separada. A adição dessa porta muda o circuito de um bloqueio reverso automático para uma liberação comandada (Festo H, Festo HGL, 2026).

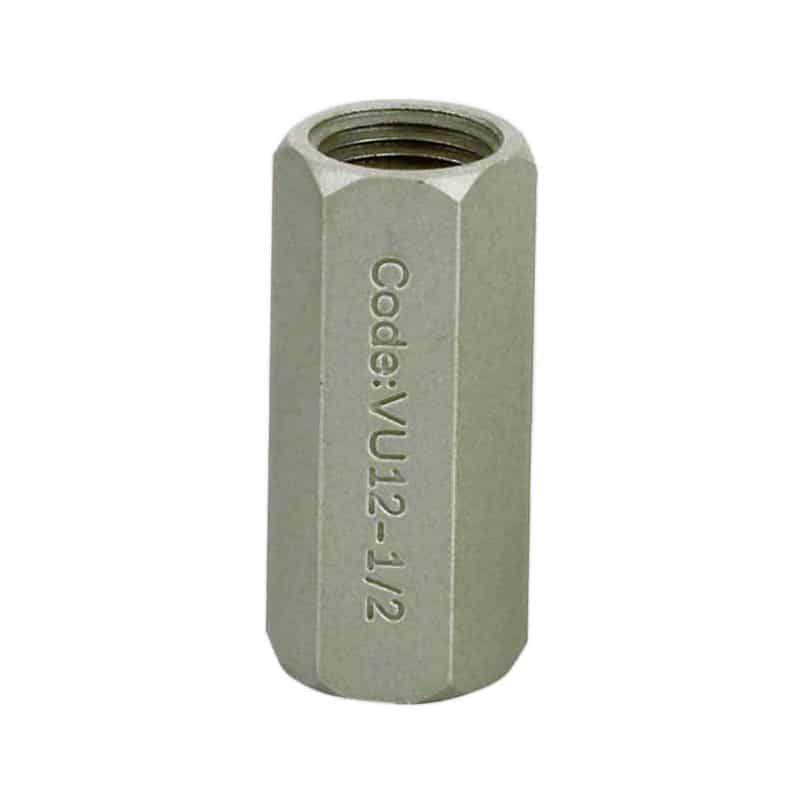

Uma válvula de retenção é um elemento de duas portas que permite o fluxo direto depois que a pressão de entrada supera as forças de fechamento e então bloqueia o fluxo reverso. Os elementos de fechamento podem incluir obturador, esfera, diafragma ou manga elastomérica. O comportamento depende do diferencial de pressão, da força da mola, do atrito, da orientação e do projeto da sede.
Uma válvula de retenção pilotada é um elemento de retenção mais um atuador de pilotagem. Sem força de pilotagem suficiente, ela bloqueia o caminho reverso designado. Com força suficiente, um pistão ou êmbolo interno retira o elemento de retenção da sede para que o lado retido possa descarregar pela porta principal.
Desenhe cada estado de operação antes de escolher o componente. Marque o sentido do fluxo livre, o sentido de retenção da pressão, a fonte de pilotagem e o destino do ar liberado. Depois repita o desenho para movimento normal, parada, perda de alimentação, perda de pilotagem, perda elétrica e exaustão para manutenção. Esse exercício frequentemente revela uma trajetória de escape ausente ou um sinal de pilotagem que desaparece no mesmo evento em que a válvula deveria liberar. As identificações das portas na ficha técnica real devem corresponder ao esquema.
| Questão de engenharia | Válvula de retenção | Válvula de retenção pilotada |
|---|---|---|
| Como ela abre no sentido livre? | O diferencial direto supera a força de fechamento | Mesma ação básica de retenção |
| O sentido bloqueado pode ser aberto por comando? | No | Sim, com força de pilotagem adequada |
| Número de entradas funcionais de pressão | Duas portas principais | Duas portas principais mais uma entrada de pilotagem |
| Finalidade típica | Isolamento de ramal, prevenção de fluxo reverso, caminho de bypass | Retenção e liberação controladas da pressão |
| Principal risco oculto | Pressupõe-se que a perda de pressão ou o vazamento sejam zero | Pressupõe-se que a liberação pela pilotagem, a energia residual ou o vazamento sejam controlados |
A quantidade de portas é apenas o começo.
A função importa mais que a aparência da carcaça. Controladores de velocidade unidirecionais também contêm um elemento de retenção, mas um caminho paralelo com agulha dosa o fluxo no outro sentido. Avalie essa configuração com o guia de controle meter-in versus meter-out em vez de tratá-la como uma simples válvula de retenção.
Como uma válvula de retenção abre e fecha?
A Festo publica um diferencial mínimo de abertura de 0,1 bar para válvulas de retenção H de conexão instantânea específicas e uma faixa de operação de -1 a 10 bar. Suas variantes roscadas mostram faixas de pressão diferentes, comprovando que a pressão de abertura e a classificação pertencem ao modelo selecionado (ficha técnica Festo H, 2026).
A pressão direta abre o elemento móvel somente depois que sua força supera tudo o que mantém o elemento na sede. Uma condição de abertura simplificada é:
Aqui, é a pressão de entrada, é a pressão a jusante, é a área efetiva da sede, é a força da mola e representa o atrito das vedações e da guia. Use essa relação como modelo de forças, não como substituta do valor de pressão de abertura testado pelo fabricante.
O diferencial correspondente é:
A abertura inicial não é a abertura total.
No ponto de abertura inicial indicado, o obturador ou a manga pode estar apenas ligeiramente levantado, de modo que a vazão total de catálogo pode exigir um diferencial maior. Portanto, uma pressão de abertura baixa não comprova uma baixa queda de pressão na vazão de produção.
Quando o diferencial se inverte, a pressão a jusante ajuda a mola a assentar o elemento. A vedação reversa ainda não é matematicamente perfeita. O acabamento da sede, a condição do elastômero, as partículas, a temperatura, o diferencial de pressão, a orientação e a duração do teste afetam o vazamento medido.
Durante a aceitação, trate um único corpo como dois componentes: uma restrição ao fluxo direto e uma vedação ao fluxo reverso. A aprovação de um teste não diz nada conclusivo sobre o outro. Registre separadamente a perda de pressão na vazão exigida e o vazamento reverso em um diferencial e tempo de estabilização definidos.
Como a pressão de pilotagem libera uma válvula de retenção bloqueada?
A linha HGL da Festo de 2026 é especificada para pressão de operação de 0,5 a 10 bar, enquanto as faixas de pilotagem listadas são de 2 a 10 bar para alguns tamanhos e de 1 a 10 bar para outros. Em vez de uma única relação universal, o catálogo fornece curvas de pressão mínima de pilotagem (ficha técnica Festo HGL, 2026).
A pressão de pilotagem atua sobre uma área interna maior para criar a força de abertura. A pressão da porta bloqueada atua sobre a área da sede de retenção no sentido de fechamento. A pressão do lado da válvula pode ajudar na abertura, enquanto a força da mola, o atrito das vedações e a contrapressão resistem a ela.
A simplified release condition is:
é a pressão de pilotagem, é a área do pistão de pilotagem, é a pressão na porta principal do lado da válvula, é a pressão retida ou do lado da carga, e é a área efetiva da sede de retenção. A construção interna determina quais termos e pressões alcançam cada área de controle.
Relação de pilotagem é a relação definida pelo fabricante entre a área de controle da pilotagem e a área de controle da sede de retenção. Se ela for definida como , uma estimativa simplificada da pressão será:
Essa equação explica as dependências, mas a curva do fabricante selecionado é que prevalece. As definições de catálogo podem incluir áreas de controle, vedações, molas e hipóteses de contrapressão diferentes. Não transfira uma relação de 3:1 ou 5:1 de um cartucho hidráulico para uma conexão pneumática sem relação com ele.
A contrapressão merece uma medição própria. Um silenciador, uma exaustão restrita da válvula direcional, um manifold compartilhado ou um tubo de pilotagem longo pode mudar o equilíbrio de forças durante o breve evento de liberação, mesmo quando a pressão de alimentação em regime parece adequada. A pressão de pilotagem deve ser medida na porta de pilotagem da válvula, e não apenas no regulador a montante. Quando um sinal de pilotagem é obtido da linha do cilindro oposto, verifique se a linha desenvolve pressão suficiente antes que o movimento ou a exaustão altere a pressão da porta bloqueada.
Por exemplo, suponha que uma válvula hipotética defina , que a porta bloqueada esteja a 6 bar, que a porta do lado da válvula esteja a 1 bar e que o termo de mola mais atrito seja igual a 0,2 bar no lado da pilotagem. O cálculo resulta em . Esse exemplo explica apenas a sensibilidade; use a curva publicada da válvula pneumática selecionada para a aprovação.
O catálogo ainda é decisivo.
O guia da força gerada pelo diferencial de pressão aborda a relação subjacente entre pressão e área. Para o comportamento geral do estágio de pilotagem fora de uma função de retenção bloqueada, consulte como funcionam as válvulas pilotadas.
Sequência de liberação e comportamento do ar retido
A SMC alerta que uma válvula de retenção pilotada em um circuito de controle de equilíbrio pode não liberar mesmo quando a pressão de pilotagem equivale a 50% da pressão de operação. Sua documentação ASP também exige considerar a liberação da pressão residual, pois um atuador pode se mover subitamente durante a manutenção (SMC ASP, 2024).
A liberação pode ser mais perigosa que o período de retenção. Se um atuador vertical ou carregado externamente ficar retido sob pressão e a válvula pilotada abrir para uma trajetória de exaustão de baixa pressão, a energia pneumática armazenada poderá acelerar a carga antes que o circuito direcional estabeleça uma pressão controlada na câmara.
Use uma sequência definida:
- Estabeleça o estado da válvula direcional que controlará as duas câmaras do atuador.
- Confirme capacidade adequada de alimentação e exaustão para o sentido pretendido.
- Aplique a pressão de pilotagem e verifique se a válvula libera na pior pressão da porta bloqueada.
- Dosifique o movimento do atuador com a configuração aprovada de controle de velocidade.
- Pare em um estado definido e verifique o vazamento ou o movimento em relação ao limite de aceitação.
- Antes da manutenção, prenda mecanicamente a carga e dissipe a pressão residual pela trajetória projetada.
A liberação deve ser controlada.
A SMC oferece variantes ASP com função manual de liberação da pressão residual. Esse recurso é específico do produto. Ele não autoriza abrir uma linha pressurizada nem trabalhar sob uma carga sem apoio. Os procedimentos de manutenção devem identificar o limite de isolamento, a contenção mecânica, a trajetória de exaustão e o método usado para verificar energia perigosa zero.
O comportamento na perda de alimentação também deve ser especificado. Alguns circuitos devem reter pressão quando a válvula direcional ou a alimentação principal entra em exaustão; outros devem passar para uma condição despressurizada. Um projeto com pressão retida pode conservar energia depois que o manômetro a montante indicar zero, enquanto uma liberação automática pode permitir o movimento de uma carga externa. Nenhum resultado é universalmente mais seguro. Primeiro defina o estado exigido da máquina e depois selecione válvulas monitoradas, contenções mecânicas e dispositivos de exaustão que produzam e verifiquem esse estado.
Em nossa experiência analisando circuitos de retenção, o teste de comissionamento mais revelador mede a pressão de pilotagem, a pressão da porta bloqueada e o movimento do atuador na mesma base de tempo. Manômetros estáticos podem não registrar um breve colapso da pressão de pilotagem ou uma exaustão atrasada que impeça uma liberação limpa.
Quais dados determinam a vazão e a perda de pressão?
A ficha técnica HGL da Festo de 2026 lista vazões nominais padrão de 130 a 1.600 L/min nos tamanhos roscados e vazões padrão de até 2.100 L/min sob outra condição de pressão indicada. A ISO 6358-1 define o teste de vazão pneumática em regime permanente, com uma emenda de 2026 que abrange a avaliação da incerteza (Festo HGL, Emenda 2 da ISO 6358-1, 2026).
Compare as válvulas somente sob condições de teste equivalentes. Por exemplo, a Festo relata valores de vazão HGL diferentes nas condições de 6 para 5 bar e de 6 para 0 bar. Sem a condição de pressão, a atmosfera de referência, a temperatura e o sentido do fluxo, um valor nominal em L/min fica incompleto. A pressão de abertura também não é um coeficiente de vazão; ela marca o início da abertura, não a perda na vazão de produção.
Reúna estes dados para o sentido de fluxo livre:
- pressão mínima a montante durante o pico de demanda;
- pressão a jusante antes da abertura e durante o fluxo;
- fluxo de ar padronizado normal e de pico necessário, incluindo qualquer demanda breve de exaustão que controle o tempo real de liberação do atuador;
- condutância sônica e relação de pressão crítica da ISO 6358, ou o método de teste alternativo e as condições de referência totalmente especificados pelo fabricante;
- queda de pressão direta na vazão necessária;
- perdas nos tubos, conexões, silenciadores, manifolds e válvulas direcionais;
- temperatura, qualidade do fluido, política de lubrificação e orientação de montagem.
Para uma comparação preliminar, a Calculadora do coeficiente de vazão Cv pode relacionar vazão, coeficiente e diferencial de pressão. A seleção pneumática ainda exige o método de fluxo compressível do fabricante. Para as hipóteses de fluxo de gás por trás dessa decisão, use o guia de queda de pressão em válvulas.
Meça a pressão perto das duas portas principais durante o movimento real. Se a perda de pressão aparecer somente em alta velocidade, inspecione toda a trajetória do ar antes de substituir a válvula de retenção. A instalação centralizada da válvula, tubos longos, silenciadores restritivos e conexões subdimensionadas podem criar o mesmo sintoma; consulte o guia de posicionamento de válvulas pneumáticas.
Um teste prático de vazão deve capturar mais de um ponto de operação. Registre a condição de alimentação mínima e demanda normal que revela hesitação; depois repita na demanda simultânea máxima esperada e na liberação comandada de uma câmara de atuador retida. Salve no mesmo registro a pressão a montante, a pressão a jusante, a vazão padronizada, o tempo de deslocamento do atuador, a pressão de pilotagem e a temperatura. Se a válvula puder ser removida, compare sua perda medida com uma passagem de referência temporária somente sob uma configuração de teste controlada e segura. Isso separa a restrição do componente das perdas nos tubos, conexões, silenciadores e válvulas direcionais sem depender do tamanho da porta ou de um manômetro estático. Repita qualquer ponto anormal para distinguir uma restrição persistente de um evento transitório de alimentação ou de uma partícula que se moveu entre ciclos.
A liberação pela pilotagem e o fluxo principal são verificações de capacidade separadas. Um desbloqueio bem-sucedido ainda pode deixar uma restrição de exaustão grande o suficiente para desestabilizar o movimento. Por outro lado, uma passagem principal de alta vazão não comprova que o circuito de pilotagem consiga liberar a pior pressão retida.
Uma válvula de retenção pilotada consegue segurar um cilindro com segurança?
A SMC afirma que sua válvula de retenção pilotada ASP não consegue fornecer paradas intermediárias precisas e não tem garantia de manter uma posição de parada por um período prolongado, pois não há garantia de vazamento zero para válvulas e atuadores. A Festo afirma que o uso de válvulas HGL em aplicações relacionadas à segurança exige medidas adicionais (SMC ASP, Festo HGL, 2024-2026).
O ar é compressível. Mudanças de temperatura, expansão da tubulação, movimento da carga ou exaustão da câmara oposta podem alterar a pressão de uma câmara retida. As vedações do cilindro, as conexões dos tubos e a sede de retenção também têm vazamento finito. Portanto, uma leitura estável do manômetro e uma contenção mecânica segura são afirmações diferentes.
Use três perguntas de aceitação distintas:
| Pergunta de aceitação | O que medir | What it does not prove |
|---|---|---|
| A válvula retém pressão? | Vazamento reverso ou queda de pressão através de um limite definido | Que o atuador não possa se mover |
| O atuador permanece dentro da tolerância? | Deriva de posição sob carga, tempo, temperatura e pressão especificados | Segurança das pessoas após uma falha de componente |
| O movimento perigoso é impedido? | Função completa de redução de risco sob falhas definidas | Que uma única válvula pneumática seja suficiente |
Retenção de pressão não é contenção.
A ISO 4414 aborda perigos significativos em sistemas pneumáticos e princípios para evitá-los no uso previsto. A OSHA 29 CFR 1910.147 aborda o controle de energia perigosa durante atividades de manutenção abrangidas (ISO 4414, confirmada em 2021; OSHA, consultado em 19 de julho de 2026).
Quando o movimento puder ferir alguém, o projeto poderá exigir um bloqueio de haste especificado, freio, escora, pino, dispositivo de bloqueio, função pneumática redundante monitorada ou outra contenção projetada e selecionada pela avaliação de riscos da máquina. Usada como uma camada, uma válvula de retenção pode contribuir, mas chamá-la de “à prova de falhas” sem uma arquitetura e uma resposta a falhas verificadas não é aceitável.
Execute os testes de retenção e de segurança separadamente. O teste de retenção pode registrar a pressão da câmara e a deriva de posição para uma carga, tempo, temperatura e pressão inicial definidos. A validação de segurança deve considerar falhas como sede vazando, tubo rompido, sinal de pilotagem não intencional, perda de alimentação ou vedação do cilindro danificada. A aprovação do primeiro teste não atende automaticamente ao segundo. Documente qual componente impede o movimento perigoso, como seu estado é monitorado e como a equipe de manutenção verifica a contenção antes de entrar na zona de perigo.
O guia dos bloqueios de haste de cilindros explica a diferença entre retenção de pressão pneumática e fixação mecânica. Sempre prenda um eixo suspenso ou carregado externamente antes de abrir o limite pneumático.
Diagnóstico de falhas: pressão, vazamento e vibração
A Festo especifica as variantes HGL atuais para temperaturas de operação e do fluido de -10 a 60 °C e define a qualidade do ar comprimido para a linha. Esses limites do produto importam porque o atrito das vedações, a contaminação e o comportamento do material podem alterar o desempenho de abertura, liberação e vazamento (ficha técnica Festo HGL, 2026).
Comece o diagnóstico a partir de um estado seguro da máquina e depois registre as pressões em todas as portas funcionais. Não deduza falha da válvula a partir de um cilindro que deriva. Lembre-se de que o limite do teste também pode incluir vedações do cilindro, conexões, tubulação, um regulador de exaustão ou uma válvula direcional.
| Sintoma | Causas na válvula de retenção | Outras causas a excluir | Medição decisiva |
|---|---|---|---|
| Movimento lento no sentido livre | Pressão de abertura alta, passagem pequena, contaminação | Alimentação baixa, tubo pequeno, exaustão restrita | Pressão dinâmica nas duas portas principais |
| Queda de pressão reversa | Dano na sede, partícula, vedação incompatível | Vazamento no cilindro ou na conexão | Teste de vazamento reverso isolado |
| A válvula pilotada não libera | Pressão de pilotagem baixa, pressão bloqueada alta, contrapressão, conexão incorreta das portas | Estado da válvula direcional ou tubo de pilotagem bloqueado | Pressão de pilotagem e da porta bloqueada juntas |
| Movimento súbito na liberação | Descompressão rápida para baixa pressão | Sequência de frenagem inadequada ou câmara oposta exaurida | Traçado sincronizado de pressão e posição |
| Vibração ou abertura repetida | Diferencial marginal, elemento instável | Instabilidade do regulador, pulsação, vibração | Traçado rápido da pressão a montante e a jusante |
A contaminação pode criar um comportamento intermitente. Uma partícula pode manter a sede aberta durante um ciclo e se mover no seguinte. Inspecione as peças removidas em busca de resíduos de vedante de rosca, danos no elastômero, depósitos de lubrificante, corrosão e marcas na sede. Corrija a origem em vez de tratar a substituição como o reparo completo.
A instrumentação determina o que pode ser diagnosticado. Use sensores ou manômetros com faixa, precisão e tempo de resposta suficientes para o evento e posicione-os perto o bastante para separar a válvula das perdas na tubulação a montante. Um traçado de posição ou vídeo em alta velocidade pode mostrar se o movimento começa antes, durante ou depois da liberação pela pilotagem. Para testes de vazamento, defina o volume isolado e deixe a temperatura estabilizar. Caso contrário, a queda de pressão causada pelo resfriamento ou por outro componente poderá ser atribuída incorretamente à válvula de retenção.
Os intervalos de manutenção devem seguir a documentação exata do produto, a contagem de ciclos, a tendência de vazamento, o histórico de contaminação, o ambiente e a consequência da falha. Programações de substituição baseadas somente no calendário, mensais ou anuais, não são defensáveis para todas as válvulas e regimes de trabalho.
Checklist de seleção e comissionamento
A ISO 4414 se aplica durante todo o ciclo de vida da máquina ao projeto, construção, modificação, instalação, ajuste, operação e manutenção do sistema pneumático. Seu escopo é mais amplo que a classificação de pressão de uma válvula; portanto, a seleção deve documentar a função e o comportamento em caso de falha junto com os dados do componente (ISO 4414, confirmada em 2021).
Antes de fazer o pedido, registre:
- sentidos de fluxo livre e bloqueado em um esquema de circuito marcado;
- tipo de válvula: retenção, retenção pilotada ou controle de vazão unidirecional;
- fluido, filtragem, lubrificação, umidade e compatibilidade química;
- pressão mínima, normal e máxima em cada porta funcional;
- vazão necessária e queda de pressão direta máxima admissível;
- pressão de abertura e condição de aceitação do vazamento reverso;
- para uma válvula de retenção pilotada, pressão mínima de pilotagem, pressão máxima da porta bloqueada, curva exata de pilotagem do fabricante ou definição da relação, e contrapressão permitida em cada porta relevante;
- estado após a perda da pressão de pilotagem, da pressão de alimentação e da energia elétrica;
- método de liberação da pressão residual e limite seguro de manutenção;
- norma da porta, tamanho do tubo, orientação de montagem, temperatura, vibração e exposição à corrosão;
- duração da retenção da carga e deriva admissível;
- qualquer requisito de segurança das pessoas, incluindo a contenção mecânica e o método de verificação selecionados pela avaliação de riscos da máquina.
Durante o comissionamento:
- Confirme as identificações das portas e o sentido do fluxo livre antes de pressurizar.
- Lave ou limpe as linhas novas para que cavacos e vedante não alcancem a sede.
- Teste o fluxo livre na demanda máxima necessária e na pressão mínima de alimentação disponível.
- Meça o vazamento reverso em um diferencial, temperatura e duração definidos.
- Teste a liberação pela pilotagem na pressão máxima bloqueada e na pressão mínima de pilotagem.
- Observe a velocidade de liberação, a aceleração do atuador e a pressão da câmara oposta.
- Verifique o estado definido após a perda de pilotagem, alimentação ou energia elétrica.
- Prenda a carga e verifique a dissipação da pressão residual antes de liberar para manutenção.
Registre a configuração completa do teste para que o resultado possa ser repetido após a manutenção. Inclua modelo e revisão da válvula, mapeamento das portas, comprimentos e diâmetros internos dos tubos, localização dos sensores, precisão e taxa de amostragem dos instrumentos, ajuste da alimentação, pressão da porta bloqueada, pressão de pilotagem, carga, posição do atuador, temperatura ambiente e tempo de estabilização. Fotografias das identificações instaladas nas portas e um esquema marcado ajudam a evitar que uma substituição posterior inverta o sentido do fluxo livre. Quando a aceitação depender de uma sequência do controlador, arquive o tempo relevante da válvula e o estado da saída junto com o traçado de pressão, em vez de registrar apenas um aprovado ou reprovado verbal. Se um parâmetro mudar depois, o registro mostrará quais testes de liberação, vazão, vazamento e segurança deverão ser repetidos antes da retomada da produção.
Os critérios de aceitação devem ser numéricos e específicos do produto. Exemplos úteis incluem perda direta máxima na vazão indicada, vazamento reverso máximo no diferencial indicado, liberação bem-sucedida acima de uma pressão mínima de pilotagem medida, deriva de posição durante um tempo definido e ausência de movimento perigoso durante a sequência de falha especificada.
Perguntas frequentes sobre válvulas de retenção: o que os engenheiros devem verificar?
A SMC documenta quatro limites distintos para sua válvula de retenção pilotada ASP: ausência de parada intermediária precisa, ausência de garantia de retenção prolongada, perigos da pressão residual e possível falha de liberação com uma relação de pressão de pilotagem para operação de 50%. Cada resposta mantém essas funções separadas, em vez de tratar “pilotada” como uma garantia universal de desempenho (SMC ASP, 2024).
A pressão de abertura é igual à queda de pressão em vazão total?
Não. A pressão de abertura é o diferencial no qual o elemento de fechamento começa a se mover. A vazão total normalmente exige mais levantamento e um diferencial maior. A Festo lista 0,1 bar para condições de abertura H específicas, mas a seleção final deve usar os dados de vazão do modelo exato na condição de teste pneumático necessária.
Uma válvula de retenção pilotada pode abrir com qualquer sinal de pilotagem?
Não. A força de pilotagem deve superar a pressão da porta bloqueada, a força da mola, o atrito e a contrapressão relevante. A Festo publica curvas de pressão mínima de pilotagem específicas para cada tamanho e faixas de pilotagem diferentes dentro da linha HGL. Meça a pior combinação de pressões e siga a curva do produto em vez de presumir uma única relação universal de pilotagem.
Uma válvula de retenção pilotada manterá um cilindro em uma posição intermediária exata?
Não sozinha. Segundo a SMC, o ar comprimido pode continuar movendo um atuador até que as pressões das câmaras se equilibrem, mesmo depois que sua válvula pilotada ASP fecha. Vazamentos na válvula, no cilindro e nas conexões também podem criar deriva. Especifique uma tolerância de posição e tempo mensurável e adicione retenção mecânica quando o risco ou o processo exigir.
O que acontece se a pressão retida for liberada rápido demais?
Rapid decompression can accelerate the actuator if a loaded chamber opens into a low-pressure exhaust path before opposing-chamber control is established. Sequence the directional valve, pilot signal, metering path, and brake or restraint together. SMC’s documentation specifically requires residual-pressure consideration, including a safe manual release arrangement where the selected variant provides one.
Uma válvula de retenção pode ser a única proteção de uma carga suspensa?
Não se deve presumir que seja suficiente. A ISO 4414 exige que os perigos pneumáticos sejam tratados no nível do sistema, enquanto a Festo afirma que o uso de HGL em aplicações relacionadas à segurança exige medidas adicionais. Avalie vazamento, falha de mangueira ou conexão, liberação não intencional pela pilotagem, energia armazenada e contenção mecânica por meio da avaliação de riscos da máquina.
