Çevrim Süresini Azaltan Yavaşlama Profilleri

Pnömatik silindir yavaşlama profili, hareketli bir yük hedefine yaklaşırken hızda ölçülen veya komut edilen değişimdir. Kullanılabilir en hızlı profil, en yüksek seyir hızına ya da teorik olarak en kısa rampa sahip olan değildir. Konum penceresine hızla ulaşan, orada kalan ve silindiri, kılavuzu, takımları, yastığı ve stoperi belirtilen sınırlar içinde tutan profildir.

Bu tanım, sıklıkla birbirine karıştırılan iki sistemi ayırır. Aç/kapa valf ve ayarlanabilir hava yastığıyla sürülen bir silindir, hapsedilmiş hava ve egzoz kısıtlaması sayesinde strok sonunda pasif bir tepki geliştirir. Servo-pnömatik bir eksen ise yastıklama bölgesinden önce bir hız rampası komut edebilir. Her iki sistem de yükü yavaşlatır; ancak programlanabilir bir hareket profili yalnızca ikincisinde oluşturulur.

Önemli Çıkarımlar

Parker, yastıklamaya giriş hızının genellikle ortalama strok hızından yaklaşık %50 daha yüksek olduğu konusunda uyarır.

Yavaşlama süresini ve yerleşme süresini birlikte optimize edin.

Bir duruşu onaylamadan önce kinetik enerjiyi, devam eden tahrik işini ve görev çevrimi ısısını hesaplayın.

Genel bir silindir kuvveti yüzdesi yerine modele özgü yastıklama sınırlarını kullanın.

Pnömatik Sistemde Yavaşlama Profili Nedir?

Festo, pnömatik silindirlerde strok sonu yastıklamasını 3 geniş yöntemde sınıflandırır: elastik, pnömatik veya servo-pnömatik ve hidrolik sönümleme (Festo, 2022). Dolayısıyla yavaşlama profili hızın nasıl düştüğünü açıklar; donanım ve kontrol mimarisi ise bu biçimin komutla mı, pasif olarak mı, yoksa her iki yolla mı üretildiğini belirler.

Temel bir aç/kapa devresinde silindir; basınca, debiye, yüke, sürtünmeye ve değişen hazne hacmine bağlı olarak hızlanır ve ilerler. Uç kapağın yakınında bir yastıklama contası egzoz havasını hapseder. Yastık iğnesi bu havanın çıkışını ölçülü biçimde kısar, hazne basıncı yükselir ve oluşan karşı basınç pistonu yavaşlatır. Kontrolör yalnızca “ileri çık” veya “geri çekil” komutu verebilir. Hız eğrisi bağımsız olarak programlanmış bir yörünge değil, ölçülen bir tepkidir.

Oransal veya servo-pnömatik bir eksen, sürekli kontrol yetkisi ekler. Kontrolör fiziksel yastıklama bölgesinden önce hız komutunu azaltabilir, ivmeyi ve sarsıntıyı biçimlendirebilir; ardından dahili yastığı veya harici stoperi son enerji yönetimi katmanı olarak kullanabilir. Oransal valfle konum kontrolü kılavuzu, bu tür bir eksen için gereken geri besleme, valf, sensör ve kontrolör sınırını açıklar.

Aynı terminoloji, gerekli açıklama yapılmadan iki sistem için de kullanılmamalıdır:

Sistem	Yavaşlamayı ne oluşturur?	Neler ayarlanabilir?	Neler ölçülmelidir?
Aç/kapa valf ve elastik tampon	Malzeme deformasyonu ve darbe	İlerleme hızı ve donanım seçimi	Giriş hızı, darbe, geri sekme, yerleşme
Aç/kapa valf ve hava yastığı	Hapsedilmiş hava karşı basıncı ve egzoz kısıtlaması	Hız kontrolü ve yastık iğnesi	Giriş hızı, yastık basıncı, darbe, yerleşme
Oransal veya servo-pnömatik eksen	Komutlu hareket ile pnömatik ve mekanik sönümleme	Hız, yavaşlama, sarsıntı, sınırlar, yastık	Komut, konum, hız, basınç, çıkış, yerleşme
Harici hidrolik amortisör	Anma stroku boyunca viskoz enerji soğurma	Model, strok, yerleşim ve varsa ayar	Darbe hızı, çevrim başına enerji, saat başına enerji

Çevrim Süresine Yavaşlama ve Yerleşme de Dahildir

Rockwell, komut edilen 2 temel hız profilini belgeler: doğrusal ivmelenme ve yavaşlama için trapez hareket, kontrollü sarsıntı içinse S-eğrisi hareketi (Rockwell Automation, 2025). Hangi profil kullanılırsa kullanılsın, makine çevrim süresi ancak eksen üretime hazır konum ve kararlılık sınırlarına girip bu sınırlar içinde kaldıktan sonra sona erer.

Hareketi ölçülebilir bir zaman bütçesine ayırın:

t_{\mathrm{cycle}} = t_{\mathrm{delay}} + t_{\mathrm{acc}} + t_{\mathrm{cruise}} + t_{\mathrm{dec}} + t_{\mathrm{settle}} + t_{\mathrm{process}}

Burada $t_{\mathrm{delay}}$ komuttan harekete kadar geçen gecikmeyi, $t_{\mathrm{acc}}$ ivmelenmeyi, $t_{\mathrm{cruise}}$ ana hızdaki ilerlemeyi, $t_{\mathrm{dec}}$ planlı yavaşlamayı, $t_{\mathrm{settle}}$ kabul penceresi kesintisiz karşılanana kadar geçen süreyi ve $t_{\mathrm{process}}$ varıştan sonra gerçekleştirilen makine işlemini ifade eder. Tüm terimler saniye cinsindedir.

$t_{\mathrm{dec}}$ süresini azaltmak, darbe ve geri sekme $t_{\mathrm{settle}}$ süresini daha fazla artırıyorsa fayda sağlamaz. Aşırı yastıklama ters yönde bir arızaya yol açar: piston geri sekmese bile uzun bir son yaklaşmada sürünür. Yararlı optimizasyon hedefi şudur:

t_{\mathrm{end}} = t_{\mathrm{dec}} + t_{\mathrm{settle}}

$t_{\mathrm{end}}$ süresini sabitlenmiş bir olay tanımından ölçün. Örneğin eksen, tanımlanan yavaşlama konumunu geçtiğinde ölçümü başlatın; yalnızca konum, hız ve gerekiyorsa titreşim ya da basınç sinyali belirtilen bekleme süresi boyunca sınırlarının içinde kaldığında bitirin. Tek başına bir manyetik anahtar geçişi, taramalar arasındaki geri sekmeyi gösteremez.

Komuttan ilk harekete kadar geçen gecikme, bütçenin farklı bir bölümüne aittir. Silindir tepki süresi ve ölü hacim kılavuzu bu başlangıç olayını ele alır; bu makale ise son yaklaşmaya ve kararlı tamamlanmaya odaklanır.

En yüksek seyir hızı daha yavaş bir makineye yol açabilir. Ek kinetik enerji daha erken bir yavaşlama noktası gerektirir, valf doygunluğuna neden olur veya yerleşmeyi uzatırsa toplam hareket daha uzun sürebilir. Kontrolör ekranındaki en büyük hız değerini değil, kaydedilmiş izin tamamını optimize edin.

Durma Mesafesi ve Süresi Nasıl Hesaplanır?

Parker, yastıklamanın başlangıcındaki piston hızının genellikle ortalama strok hızından yaklaşık %50 daha yüksek olduğunu belirtir ve yastık seçimini bu yüksek değerin belirlediğini söyler (Parker P1F kataloğu, 2026’da erişildi). Durma hesabının girdisi olarak strok uzunluğunun toplam hareket süresine bölümünü değil, ölçülen yastıklama giriş hızını kullanın.

Giriş hızı $v_e$ değerinden son hız $v_f$ değerine $s_d$ mesafesinde gerçekleşen ideal ve tek yönlü bir duruş için sabit ortalama yavaşlama büyüklüğü şöyledir:

\bar a = \frac{v_e^2 - v_f^2}{2s_d}

Hızlar metre/saniye, $s_d$ metre ve $\bar a$ metre/saniye kare cinsindendir. Bu kinematik sonuç tek bir sabit yavaşlama varsayar; pnömatik yastığın tepe kuvvetini veya basıncını öngörmez.

Hız doğrusal biçimde düşerse ideal yavaşlama süresi şöyledir:

t_d = \frac{2s_d}{v_e + v_f}

Bu ilişki ilk yörünge kontrolü için kullanışlıdır. Gerçek bir hava yastığı nadiren doğrusal hız rampası üretir; çünkü hazne basıncı, egzoz kütlesel debisi, sürtünme, tahrik basıncı ve etkin hacim duruş boyunca değişir.

Düzeltilmiş Hesap Örneği

Harici kılavuzlanan 25 kg hareketli kütlenin, planlanan 80 mm yavaşlama bölgesine 1.2 m/s hızla girdiğini ve hızının sıfıra yakın bir değerde sona erdiğini düşünün. İdeal sabit yavaşlama ön hesabı şöyledir:

\bar a = \frac{(1.2\ \mathrm{m/s})^2}{2(0.08\ \mathrm{m})} = 9\ \mathrm{m/s^2}

Buna karşılık gelen ortalama atalet kuvveti büyüklüğü şöyledir:

F_{\mathrm{inertia,avg}} = m\bar a = 25\ \mathrm{kg}\times9\ \mathrm{m/s^2} = 225\ \mathrm{N}

İdeal doğrusal rampada durma süresi şöyledir:

t_d = \frac{2(0.08\ \mathrm{m})}{1.2\ \mathrm{m/s}} = 0.133\ \mathrm{s}

Bu üç değer yalnızca ideal hareketi açıklar. Bir silindir uç kapağının, yastıklama contasının, kılavuzun veya stoperin bu olaya dayanabileceğini kanıtlamaz. Ayrıca devam eden pnömatik tahrik kuvvetini, yerçekimini, dönme ataletini, basınç geçişlerini, tepe yavaşlamayı ve geri sekmeyi kapsamaz. Sonraki kontrol, ilgili silindirin veya amortisörün kesin anma değerini kullanmalıdır.

Yastıklama Enerjisi Kinetik Enerjiden Fazlasıdır

ACE, amortisör boyutlandırması için 5 temel girdi belirler: kütle, darbe hızı, itici kuvvet, saat başına çevrim ve paralel çalışan amortisör sayısı (ACE Controls, 2017). Bu sınır, yaygın bir hatayı önler: yavaşlama sırasında iş yapmaya devam eden aktüatör kuvvetini göz ardı ederek duruşu yalnızca hareketli kütlenin kinetik enerjisine göre boyutlandırmak.

Yastıklamaya girişteki öteleme kinetik enerjisi şöyledir:

E_k = \frac{1}{2}m_{\mathrm{eq}}v_e^2

Burada $m_{\mathrm{eq}}$ kilogram cinsinden etkin öteleme kütlesi, $v_e$ ise metre/saniye cinsinden giriş hızıdır. Sonuç joule cinsindedir. Dönen takımları veya bağlı mekanizmaları ancak belgelenmiş bir mekanik modelle eşdeğer kütleye dönüştürün.

Net bir itici kuvvet, $s_d$ durma mesafesi boyunca hareket yönünde etkisini sürdürüyorsa yaklaşık yaptığı iş şöyledir:

W_p = F_p s_d

İlk enerji ön hesabı böylece şu hale gelir:

E_{\mathrm{req}} = E_k + W_p

$F_p$ değerinin işareti ve büyüklüğü; silindir basıncına, karşı hazne basıncına, yerçekimine, sürtünmeye, yönelime ve harici proses kuvvetlerine bağlıdır. Dikey eksende potansiyel enerji değişimi doğru işaretle hesaba katılmalıdır. Harici bir amortisör için ayrıca üreticinin izin verdiği çevrim başına enerjiyi, saat başına enerjiyi, etkin kütle aralığını, darbe hızını, stroku, yan yük açısını, sıcaklık düzeltmesini ve montaj hizasını kontrol edin.

25 kg’lık örnekte kinetik enerji $E_k = 18\ \mathrm{J}$ değerindedir. Bu henüz gerekli yastıklama kapasitesi değildir. Pnömatik kuvvet yükü 80 mm’lik bölge boyunca itmeye devam ediyorsa sonuç modele özgü bir grafik veya veri sayfasıyla karşılaştırılmadan önce yaptığı iş eklenmelidir.

AraçSilindir boyutlandırmaSilindir yastıklama enerjisi hesaplayıcısıHer strok sonunda kinetik enerjiyi, tahrik kuvvetinin yaptığı işi ve silindir yastığının veya harici amortisörün soğurması gereken enerjiyi tahmin edin.Yastıklama enerjisi = (0,5 x Kütle x Hız^2 + Tahrik işi + Yerçekimi işi) x Emniyet (formül)Hareketli kütleDarbe hızTahrik kuvvetiYastıklama strokeHesaplayıcıyı aç

Ortalama atalet kuvvetini teorik silindir itme kuvvetiyle karşılaştırıp aradaki farkı yapısal güvenlik payı olarak adlandırmayın. Silindir itme kuvveti, belirtilen basınç altındaki pnömatik çıkışı açıklar. Uç kapak kapasitesi, araba momentleri, yastıklama enerjisi ve amortisör anma değerleri farklı sınırlardır.

Hangi Profil Kullanılmalı: Trapez, S-Eğrisi veya Pasif Yastıklama?

Rockwell programlanabilir 2 seçeneği açıklar: en hızlı doğrusal ivmelenme ve yavaşlama için trapez profil ile sarsıntıyı kontrol eden ancak rampa süresini artırabilen S-eğrisi profili (Rockwell Automation, 2025). Pasif hava yastığı bu profillerden biri değildir; hız biçimi uç kapak yakınındaki pnömatik koşullardan doğar.

Hız biçimleri kavramsaldır. Pasif pnömatik yastık, kurulu hava yoluna ve yüke bağlıdır; trapez ve S-eğrisi komutları ise sürekli hareket kontrolü gerektirir.

Trapez Komut

Kontrollü eksen, ivmedeki ani değişimi tolere edebiliyorsa ve öncelik komut edilen rampa süresini en aza indirmekse trapez hız profilini seçin. Valf debisinin, basıncın, geri beslemenin, mekanik aksamın ve kalan yastıklamanın komutu doygunluk veya aşım olmadan izleyebildiğini doğrulayın. Kusursuz bir komut biçimi, silindir hareketinin de aynı olacağını garanti etmez.

S-Eğrisi Komutu

Sarsıntı titreşimi, ürün hareketini, şasi esnemesini veya sensör kararsızlığını tetikliyorsa S-eğrisi seçin. Rockwell sarsıntıyı, ivmelenme veya yavaşlama değişim hızı olarak tanımlar. Sarsıntı sınırlaması eklemek ivme geçişlerini yumuşatır; ancak eklenen rampa süresi ve durma mesafesi çevrim bütçesine dahil edilmelidir.

Pasif Hava Yastıklaması

Kütle ve giriş hızı, seçilen silindirin yayımlanmış yastıklama zarfı içinde kaldığında modele özgü pnömatik yastıklama kullanın. Festo, ayarlanabilir yastıklamanın hapsedilmiş havayı ölçülü biçimde kıstığını ve ayarın kütleye, hıza, çalışma basıncına ve dirence bağlı olduğunu açıklar. Boyutlandırma temeli için yüksek hızlı hava yastığı kılavuzunu kullanın.

Mimariler birlikte çalışabilir. Servo-pnömatik bir eksen, fiziksel yastıklama bölgesine girmeden önce yavaşlamanın büyük bölümünü komut edebilir. Yastık daha sonra anma değeri içindeki artık enerjiyi ve olağan dışı yaklaşma koşullarını yönetir. Makinenin risk değerlendirmesine tabi durdurma işlevinin yerine geçecek bir unsur olarak görülmemelidir.

Yavaşlama Başlangıç Noktası Nasıl Ayarlanmalıdır?

Parker’ın yastık boyutlandırma kılavuzu, yastıklamaya girişteki kütleyi ve izin verilen azami hızı kullanır; ayrıca giriş hızının genellikle ortalama hızdan %50 daha yüksek olduğu konusunda uyarır (Parker P1F kataloğu, 2026’da erişildi). Aktif yavaşlama noktasını ölçülen hızdan, kullanılabilir mesafeden, donanım sınırlarından, kontrolör gecikmesinden ve gerekli son konum penceresinden belirleyin.

Komut edilen sabit yavaşlama ön hesabı için asgari ideal mesafeyi hesaplayın:

s_{d,\min} = \frac{v_e^2-v_f^2}{2a_{\max}}

Burada $a_{\max}$ ; yükün, kılavuzun, ürünün, kontrolörün ve aktüatörün sınırlarına göre izin verilen azami yavaşlama büyüklüğüdür. Valf ve kontrolör gecikmesi, sarsıntı sınırlı rampalar, belirsizlik ve artık yastıklama için mesafe ekleyin. Komut geçişini teorik asgari noktaya tam olarak yerleştirmeyin.

Uygulanabilir bir başlangıç süreci şöyledir:

Üretim yüküyle mevcut konum ve hız izini kaydedin.
Fiziksel yastıklama girişini yalnızca bir teknik resimden değil, hız veya basınç değişiminden belirleyin.
İlgili silindirin yastıklama grafiğinin izin verdiği azami giriş hızını tanımlayın.
Zamanlama ve yük değişimi payını içeren ilk aktif yavaşlama konumunu hesaplayın.
Düşük hızda çalıştırıp yönü, geri beslemeyi, sınırları ve tam duruş durumunu doğrulayın.
Aynı sinyalleri kaydederken hızı artırın veya yavaşlama noktasını küçük ve kontrollü adımlarla ileri alın.

Önce hangisi değiştirilmelidir: hız mı, yavaşlama noktası mı? Her seferinde tek bir değişkeni değiştirin. İkisi birlikte değiştirilirse daha kısa çevrimin yüksek seyir hızından, daha geç frenlemeden, farklı bir yastıklama tepkisinden veya daha uzun fakat gizli bir yerleşme olayından kaynaklanıp kaynaklanmadığı anlaşılamaz.

Aç/kapa devrelerde fiziksel yastık uzunluğu modele özgüdür ve genellikle ayarlanamaz. İğne, geometrik başlangıç konumunu değil egzoz kısıtlamasını değiştirir. Yukarı akıştaki bir debi kontrolü ilerleme hızını değiştirir ancak konuma dayalı frenleme oluşturmaz. Havanın sıkıştırılabilirliği kılavuzu, hapsedilmiş hacmin ve basıncın son tepkiyi neden doğrusal olmayan hale getirdiğini açıklar.

İz Verilerine Dayalı Devreye Alma Prosedürü

SMC’nin CK1 kılavuzu, ilgili modele ait yastık valfi ayarını 2.0 turla sınırlar ve tamamen kapalı bir valfin geri sekmeye, strokun tamamlanmamasına veya yastıklama contası hasarına neden olabileceği konusunda uyarır (SMC, 2026’da erişildi). Modele özgü bu uyarı doğru yöntemi gösterir: seçilen üreticinin ayar aralığını izleyin ve sonucu kaydedilmiş hareketten değerlendirin.

1. Kabul Sınırını Sabitleyin

Azami giriş hızını, azami dinamik ve son konum hatasını, izin verilen geri sekmeyi, yerleşme penceresini, darbe veya titreşim sınırını, basınç aralığını, yük aralığını, yönelimi ve çevrim hızını tanımlayın. Gürültü bir kabul ölçütüyse ilgisiz bir mesleki maruziyet değeri belirtmek yerine cihazı, mesafeyi, ağırlıklandırmayı ve zaman tepkisini tanımlayın.

2. Son Yaklaşmayı Ölçümleyin

Komutu, ölçülen konumu, hesaplanan veya ölçülen hızı, valf çıkışını, valf yakınındaki giriş basıncını, mevcutsa her iki hazne basıncını, uç sensörünü ve makine hazır sinyalini aynı zaman tabanında kaydedin. Yastıklama olayını ve geri sekmeyi görecek kadar yüksek örnekleme çözünürlüğü kullanın.

3. Düşük Enerjili Bir Başlangıç Değeri Oluşturun

Gerçek yük ve ihtiyatlı bir hızla başlayın. Hizalamayı, kılavuz serbestliğini, sensör ölçeklendirmesini, yastık valfi konumunu, hız kontrol yönünü ve uç stoper temasını doğrulayın. Mil tarafı alanı, yerçekimi, boru güzergâhı ve egzoz yolları farklı olabileceğinden strokun iki yönünü ayrı ayrı kontrol edin.

4. Her Seferinde Bir Ucu Ayarlayın

Ayarlanabilir hava yastığında ilgili ürün kılavuzunu izleyin. Sert darbe, geri sekme veya uzun bir son sürünme olmadan kontrollü varış elde etmeye çalışın. Başka bir çap, seri, yük veya hız için kullanılan tur sayısını kopyalamayın. Son ayarı yeniden üretilebilir biçimde kaydedin.

5. Uç Olayının Tamamını Optimize Edin

Her değişiklikten sonra $t_{\mathrm{dec}}$ , $t_{\mathrm{settle}}$ , tepe basıncı, giriş hızı, son hata ve tekrarlanabilirliği karşılaştırın. Daha geç bir frenleme noktası yalnızca enerji anma değeri ve kararlı varış sınırları hâlâ karşılanıyorsa yararlıdır.

Deneyimlerimize göre valf komutu ve basınç olmadan kaydedilen bir konum izi çoğu zaman en önemli soruyu yanıtsız bırakır. Ekibimizin eşzamanlı sinyalleri incelediği değerlendirmelerde yararlı bir tanısal ayrım gördük. Doygun çıkış, kontrol yetkisinin yetersiz olduğuna işaret eder. Geri sekmeyle birlikte görülen basınç sıçraması duruş olayına işaret eder. Doygun olmayan çıkışla birlikte yavaş yaklaşma ise profile, sürtünmeye veya kontrolör ayarlarına yöneltir.

6. Çalışma Zarfını Doğrulayın

Asgari ve azami belirtilen besleme basıncında, hafif ve ağır yükte, her iki yönde, ilgili olduğu durumlarda soğuk ve sıcak koşullarda ve planlanan azami çevrim hızında testi tekrarlayın. Tek bir nominal çevrimi geçen ayar, üretim yeterliliği anlamına gelmez.

Harici Amortisör Ne Zaman Gereklidir?

Parker, hareketli kütle ve yastıklamaya giriş hızı seçilen silindirin yayımlanmış yastıklama sınırlarını aştığında harici amortisör eklenmesini ister (Parker OSP-P kataloğu, 2026’da erişildi). Kararda ayrıca tahrik enerjisi, tekrarlanan çevrimlerin ısısı, stoper yerleşimi, kılavuz momentleri, yönelim ve olağan dışı duruş gereksinimleri dikkate alınmalıdır.

Aşağıdaki koşullardan biri veya daha fazlası geçerliyse harici bir amortisör ya da mühendislik hesabıyla belirlenmiş başka bir stoper kullanın:

çalışma noktası silindirin kütle-giriş hızı yastıklama grafiğinin dışındaysa;
çevrim veya saat başına gereken enerji, dahili ya da harici cihazın anma değerini aşıyorsa;
dahili yastık, sert darbe veya uzun sürünme olmadan kararlı varış süresini karşılayamıyorsa;
yük veya kılavuz durdurma kuvvetinin ağırlık merkezine yakın uygulanmasını gerektiriyorsa;
eksen normal kontrol kaybından sonra enerjiyi yönetmek zorundaysa;
üretim değişkenliği ayarlanabilir yastığın doğrulanmış aralığını aşıyorsa.

Yerleşim önemlidir. Yük merkezinden kaçık bir amortisör, enerji anma değeri yeterli olsa bile yalpa, yatak yükü veya araba momenti oluşturabilir. Parker’ın milsiz silindir kılavuzu, yastıklama sınırları aşıldığında ek amortisörlerin ağırlık merkezine yakın yerleştirilmesini önerir. Harici amortisör boyutlandırma kılavuzu etkin kütleyi, yan yükü, montajı ve kapasite kontrollerini ele alır.

Dokümantasyonu bu role açıkça izin vermedikçe amortisörü makinenin tek pozitif uç stoperi olarak kullanmayın. Bazı kurulumlarda amortisör enerjiyi dağıtırken konumu tanımlamak için ayrı bir mekanik stoper gerekir. Hareketli yükü koruyun ve depolanmış pnömatik ve yerçekimi enerjisini makine risk değerlendirmesine göre kontrol edin.

Kabul Testinde Neler Kaydedilmelidir?

ISO 4414:2010; pnömatik sistemlerin tasarımını, kurulumunu, ayarını, çalıştırılmasını ve bakımını kapsayan 38 sayfalık, üçüncü baskı bir standarttır ve ISO standardın güncelliğini 2021’de teyit etmiştir (ISO). Bu nedenle savunulabilir bir yavaşlama profili, tek bir yüksüz çevrim veya nitelenmemiş bir “yumuşak duruş” gözlemi değil, kaydedilmiş çalışma koşulları ve arıza davranışı gerektirir.

Şu girdileri ve sonuçları kaydedin:

Kayıt	Gerekli ayrıntı	Neden önemlidir?
Hareket komutu	Profil tipi, hız, yavaşlama, sarsıntı, başlangıç konumu	İstenen hareketin yeniden üretilmesini sağlar
Silindir ve kılavuz	Model, çap, strok, yastık tipi, yönelim, yük merkezi	Mekanik ve yastıklama sınırlarını tanımlar
Valf ve hava yolu	Valf modeli, debi anma değeri, boru iç çapı ve uzunluğu, egzoz cihazları	Debi ve gecikme kısıtlarını ortaya çıkarır
Faydalı yük	Toplam hareketli kütle, dönme ataleti, proses kuvveti, yön	Kinetik ve tahrik enerjisini belirler
Hava koşulları	Dinamik giriş ve hazne basınçları, ilgiliyse sıcaklık	Kullanılabilir kuvveti ve yastıklama davranışını gösterir
Zamanlama	Gecikme, ivmelenme, seyir, yavaşlama, yerleşme, tam hareket	Gizli sürenin göz ardı edilmesini önler
Duruş kalitesi	Giriş hızı, tepe basıncı, geri sekme, son hata, titreşim veya gürültü yöntemi	Son yaklaşmayı doğrular
Görev	Saat başına çevrim, art arda çevrimler, ısınma durumu	Isıyı ve tekrarlanabilirliği kontrol eder
Arıza tepkisi	Sensör kaybı, valf arızası, düşük basınç, güç kaybı, acil duruş	Belirtilen makine durumunu doğrular

Profili ancak gerekli tüm yük ve basınç koşulları kendi sınırları içinde kaldıktan sonra onaylayın. Ham izleri, yazılım sürümünü, kontrolör görev periyodunu, filtre ayarlarını, yastık ayarını ve cihaz bilgilerini saklayın. Bir bakım teknisyeni valfi, silindiri, contayı, boruyu veya amortisörü değiştirdikten sonra testi yeniden üretebilmelidir.

Hızlı bir hareket süresi ön hesabı için Strok Süresi Hesaplayıcısı strok ile ortalama hızı karşılaştırabilir. Doğrusal olmayan yastıklamayı, geri sekmeyi, sarsıntı sınırlı hareketi veya yerleşmeyi hesaplayamaz. Seyir bütçesi için kullanın; ardından ölçülen izlerden uç olayının tamamını doğrulayın.

Site sahipliği, yazar bilgisi veya teknik düzeltmeler için Bepto Pnömatik Hakkında ve İletişim sayfalarına bakın. Proje değerlendirmesinde silindir ve valf modelleri, hareketli kütle, giriş hızı, basınç izleri, yavaşlama mesafesi, çevrim hızı ve kabul sınırları bulunmalıdır.

Yavaşlama Profili SSS: Mühendisler Neleri Kontrol Etmeli?

ACE, endüstriyel amortisör seçmeden önce 5 temel girdi ister; Parker ise yastıklamaya giriş hızının ortalama strok hızından yaklaşık %50 daha yüksek olabileceği konusunda uyarır (ACE, 2017; Parker, 2026’da erişildi). Bu 5 yanıt profil seçimini, enerjiyi, ayarı ve kabulü kurulu makineyle bağlantılı tutar.

Ayarlanabilir Bir Hava Yastığı S-Eğrisi Profili Oluşturur mu?

Hayır. Ayarlanabilir bir yastık, hapsedilmiş egzoz havasını ölçülü biçimde kısar ve uç kapak yakınında yüke bağlı bir pnömatik tepki oluşturur. Programlanmış bir S-eğrisi için konum referansına ve sarsıntı ayarına sahip sürekli hareket kontrolü gerekir. İki yöntem, aktif kontrolün planlanan yavaşlamayı yaptığı ve fiziksel yastığın anma sınırları içindeki artık enerjiyi yönettiği bir düzende birlikte çalışabilir.

Yastık Seçiminde Hangi Hız Kullanılmalıdır?

Yastıklamaya girişte ölçülen veya ihtiyatlı biçimde tahmin edilen hızı kullanın. Yalnızca ortalama strok hızına dayanmayın. Parker, yastıklamaya giriş hızının genellikle ortalama hızdan yaklaşık %50 daha yüksek olduğunu belirtir; ancak bu, evrensel bir dönüşüm değil bir seçim uyarısıdır. Gerçek profili, ilgili silindirin kütle-hız yastıklama grafiğine göre doğrulayın.

Azami Frenleme İçin Yastık Valfi Tamamen Kapatılmalı mı?

İlgili ürün talimatları bu durumu açıkça gerektirmiyorsa hayır. SMC, CK1 serisinde tamamen kapalı bir yastık valfinin geri sekmeye, strokun tamamlanmamasına veya conta hasarına yol açabileceği konusunda uyarır. Modele özgü ayar yönünü ve aralığını izleyin; ardından gerçek yük altında konum, basınç, darbe ve yerleşme ölçümleriyle varışı doğrulayın.

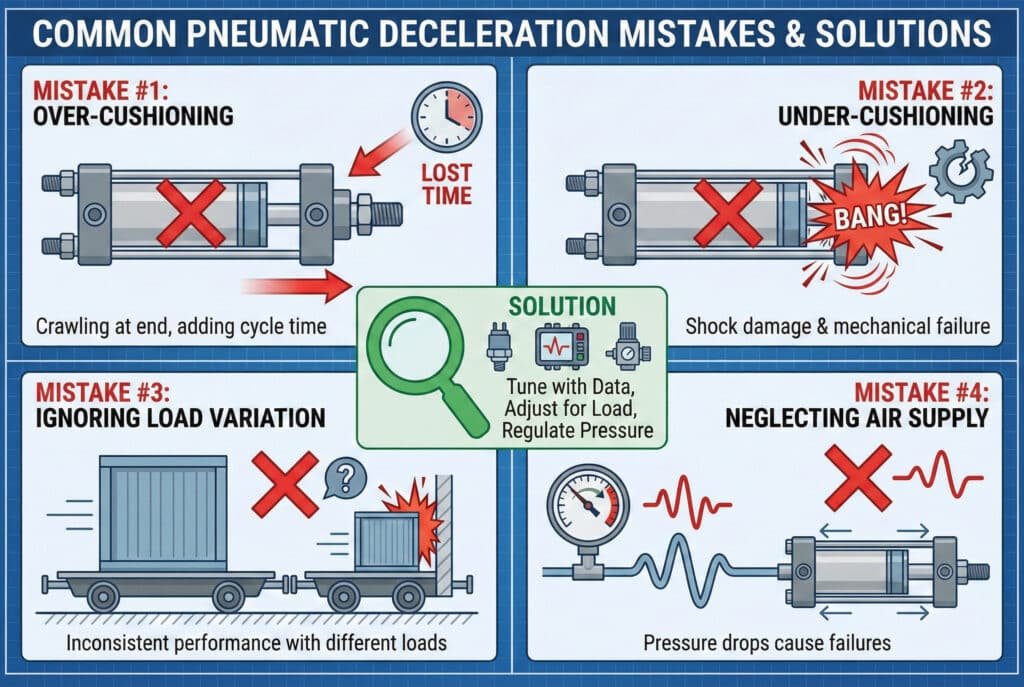

Bir Silindirin Aşırı Yastıklandığı Nasıl Anlaşılır?

Aşırı kısıtlanmış bir yastık çoğu zaman hızın erken düşmesinin ardından yavaş bir son yaklaşma, gecikmiş uç sensörü geçişi veya strokun tamamlanmamasıyla kendini gösterir. Teşhisi eşzamanlı konum, hız, basınç ve hazır sinyali izlerinden doğrulayın. Yetersiz basınç, kısıtlı egzoz, hizasızlık, kirlenme veya yük değişimi de benzer belirtiler oluşturabilir.

Harici Bir Amortisör Dahili Yastığın Yerini Ne Zaman Almalıdır?

Silindirin kütle-hız yastıklama sınırı aşıldığında, çevrim veya saat başına gereken enerji çok yüksek olduğunda ya da dahili yastık darbe ve yerleşme sınırlarını birlikte karşılayamadığında harici bir cihaz kullanın. Eşdeğer kütleyi, tahrik kuvvetini, stroku, yan yükü, sıcaklığı, yerleşimi, görev çevrimini ve ayrı bir mekanik stoper gereksinimini kontrol edin.

Kaynaklar ve Teknik Referanslar

Parker P1F pnömatik silindir kataloğu, yastıklamaya giriş hızı ve kütle-hız seçim kılavuzu.
Festo silindir yastıklama yöntemleri, 2022.
ACE endüstriyel amortisör hesaplama kataloğu, 2017.
Rockwell Automation Integrated Motion kılavuzu, 2025.
SMC CK1 kullanım kılavuzu, yastık ve hız kontrolü ayar kılavuzu.
ISO 4414:2010, pnömatik akışkan gücü güvenlik gereklilikleri.
