Pnömatik gripperdeki aşırı gürültü ve titreşimi azaltmak için önce çalışanın maruziyetini ölçün; egzoz gürültüsünü çene darbesinden ve yapı üzerinden iletilen titreşimden ayırın; ardından baskın kaynağı kontrol altına alın. Çözüm doğru boyutlandırılmış bir egzoz susturucusu, daha düşük darbe hızı, onarılmış parmaklar, daha sessiz bir valf düzeni veya mühendislik hesabıyla tasarlanmış bir bağlantı olabilir. Tek bir evrensel “düşük gürültü kiti” nadiren yeterlidir.
OSHA uyumu tek bir gripperin ses değerine değil, çalışanın gürültü maruziyetine dayanır. Gripperin yanında ölçülen düşük bir değer maruziyet değerlendirmesinin yerini tutmaz. Daha düşük basınç ayarı da gripper gerçek parmak uzunluğu ve ivmelenmede yeterli kuvveti sağlamaya devam etmeden güvenli sayılamaz.
Öne çıkan noktalar
- OSHA’nın işitmenin korunmasına ilişkin eylem seviyesi 8 saat boyunca 85 dBA, genel endüstri PEL değeri ise 8 saat boyunca 90 dBA’dır.
- Egzoz, darbe, valf, kaçak ve yapısal iletim yollarını ayrı ayrı teşhis edin.
- Her kontrol değişikliğinden sonra kavrama kuvvetini, çevrim süresini, tekrarlanabilirliği ve çalışan maruziyetini yeniden doğrulayın.
OSHA ve NIOSH İş Yeri Gürültüsü İçin Gerçekte Ne Gerektiriyor?
OSHA’nın işitmenin korunmasına ilişkin eylem seviyesi 8 saatlik 85 dBA TWA’dır; genel endüstri PEL değeri ise 8 saatte 90 dBA’dır. NIOSH, daha koruyucu 3 dB değişim oranıyla 85 dBA önerir (OSHA, 2026; NIOSH, 2024).
Bu sayılar farklı sorulara yanıt verir:
| Sınır veya referans | Anlamı | Değişim oranı |
|---|---|---|
| OSHA 85 dBA, 8 saatlik TWA | İşitmenin korunması eylem seviyesi | 5 dB |
| OSHA 90 dBA, 8 saatlik TWA | Genel endüstri izin verilen maruziyet sınırı | 5 dB |
| NIOSH 85 dBA, 8 saatlik TWA | Önerilen maruziyet sınırı | 3 dB |
| OSHA 140 dB tepe | Darbeli veya impuls gürültü için belirtilen üst sınır | Günlük TWA değildir |
Bir gripper çevrimi sırasında ölçülen 85 dBA, tek başına uyumu veya uyumsuzluğu kanıtlamaz. Süre, tekrar sayısı, diğer makineler, çalışanın hareketi, üretim karışımı ve vardiya uzunluğu çalışanın dozuna birlikte etki eder. OSHA ayrıca standart uygulandığında 80 ile 130 dB arasındaki sürekli, kesintili ve impuls seslerin maruziyet ölçümüne dahil edilmesini ister.
Çalışan gürültü maruziyeti, çalışanın ölçüm dönemi boyunca aldığı ses dozu veya TWA’dır. Görev ses seviyesi ise bir işlem ya da kontrolü karşılaştırmak için kullanılan tekrarlanabilir mühendislik ölçümüdür. Görev ölçümü teşhise yardımcı olur, ancak temsilî kişisel maruziyet örneklemesinin yerini tutmaz.
ABD’de faaliyet gösteren bir tesiste işveren ve yetkin iş güvenliği uzmanı doğru OSHA standardını, eyalet planı şartlarını, toplu sözleşmeyi ve tesis politikasını uygulamalıdır. NIOSH önerileri yararlı önleme hedefleridir, ancak OSHA’nın uygulanabilir PEL değeriyle aynı değildir.
Titreşim için durum nedir? OSHA teknik el kitabı, kurumun genel bir titreşim maruziyeti standardı bulunmadığını belirtir. Gripper titreşimi yine de önemlidir; gürültü yayabilir, takımları gevşetebilir, konumlama kararlılığını azaltabilir veya bir arızaya işaret edebilir. Ancak makine bağlantısında ölçülen bir ivme değerini “OSHA titreşim sınırı” olarak adlandırmayın.
Gürültülü Bir Pnömatik Gripper İstasyonu Nasıl Ölçülür?
OSHA; çalışan hareketliliği, değişen ses seviyeleri veya impuls gürültü nedeniyle alan ölçümleri yetersiz kaldığında kalibre edilmiş cihazlar ve temsilî kişisel örnekleme ister. Gürültü dozimetresi görev veya vardiya boyunca maruziyeti ölçerken ses seviye ölçer ve oktav bant analizörü baskın frekansları ve kaynakları bulmaya yardımcı olur (OSHA Technical Manual, 2022).
İki ölçüm katmanı kullanın.
Maruziyet ölçümü, çalışanların işitmenin korunması kapsamına girip girmediğini veya aşırı maruziyet yaşayıp yaşamadığını belirler. Dozimetre mikrofonunu çalışanın işitme bölgesine yerleştirin; vardiyayı, görevleri, üretim durumunu, molaları ve yakındaki ekipmanı kaydedin. Örnekleme planı değerlendirilen kişileri ve koşulları temsil etmelidir.
Mühendislik ölçümü, neyin düzeltilmesi gerektiğini gösterir. Tekrarlanabilir konumlarda kalibre edilmiş ses seviye ölçer kullanın; frekans içeriği egzoz tıslamasını mekanik darbeden veya yapısal yayılımdan ayırabilecekse oktav bant ya da üçte bir oktav analizini ekleyin.
Her önce-sonra karşılaştırmasında şu koşulları kaydedin:
- cihaz, kalibrasyon kontrolü, ağırlıklandırma, tepki, aralık ve örnekleme süresi
- mikrofon konumu, yüksekliği, mesafesi ve yönü
- çalışan konumu ve makine koruyucularının durumu
- gripper modeli, parmak takımı, iş parçası, basınç, çevrim hızı ve yük
- valf, debi kontrolü, egzoz ve susturucu düzeni
- alanda çalışan diğer ekipmanlar
- arka plan seviyesi ve çevrimin belirgin darbe tepeleri içerip içermediği
- yalnızca manuel jog değil, gerçek üretim modu
Telefon uygulaması yeterli olur mu? Bakım durumları arasındaki değişimi bulmaya veya karşılaştırmaya yardımcı olabilir; ancak uyum kararı için gereken kalibre edilmiş cihazın ve örnekleme stratejisinin yerini tutmaz.
Ses izini makine sırasıyla eşzamanlayın. Valfin enerjilenmesi, çenenin teması, parçanın bırakılması ve kolun ivmelenmesi için zaman işaretleri kullanmak, tek bir genel dBA değerini teşhis zaman çizelgesine dönüştürür. Zamanlama olmadan yüksek bir egzoz darbesi ile çene çarpışması aynı arıza gibi görünebilir.
Gripper Sisteminin Hangi Bölümü Gürültü veya Titreşim Üretiyor?
OSHA’nın standart oktav bant seti 16 ile 16.000 Hz arasında 11 merkez frekans kullanır. Bu, araştırmacılara düşük frekanslı yapısal yayılımı yüksek frekanslı hava gürültüsünden ayırmak için pratik bir yöntem sağlar. El kitabı ayrıca her kaynağın göreli katkısını belirlemek amacıyla bileşenlerin izole edilmesini ve çalışma durumlarının karşılaştırılmasını önerir (OSHA Technical Manual, 2022).
Yalnızca gripper gövdesini değil, kol ucundaki bütün tertibatı inceleyin:
| Kaynak | Tipik belirti | Güvenli izolasyon testi | Olası kontrol yönü |
|---|---|---|---|
| Valf egzozu | Açma veya kapamayla eşzamanlı kısa tıslama | Kontrollü hızda egzoz portlarını ve yönlerini karşılaştırın | Doğru boyutlandırılmış susturucu, daha düzgün egzoz akışı, valfin yeniden konumlandırılması |
| Hava kaçağı | Bekleme sırasında sürekli tıslama | Basıncı güvenli biçimde izole edin ve onaylı kaçak testi yapın | Rakoru, boruyu, contayı, manifoldu veya valfi onarın |
| Çene veya parmak uç stopu | Tam strokta keskin ve tekrarlanabilir darbe | İş parçası olmadan, onaylanmış düşük hızda çevrim yapın | Yaklaşma hızını azaltın, strok kullanımını düzeltin, stopu ve kılavuzu inceleyin |
| Parmak-parça teması | Darbe yalnızca parça varken oluşur | Korumalı koşullarda yüksüz ve yüklü izleri karşılaştırın | Temas zamanlamasını, pedi, geometriyi, esnekliği veya hızı değiştirin |
| Valf bobini veya sürgüsü | Komutla birlikte, çene hareketinden önce klik sesi | Elektrik komutunu ve ses zamanlamasını karşılaştırın | Valf durumunu, bağlantıyı, gerilimi ve seçilen seriyi doğrulayın |
| Gevşek parmak veya adaptör | Yön ya da ivme değişince farklılaşan tıkırtı | Kilitleme/etiketleme uygulayın; bağlantıları, geçmeleri, çatlakları ve pimleri inceleyin | Arayüzü onarın, belirtilen torku veya konumu geri kazandırın |
| Gripper kılavuzu veya aktarımı | Pürüzlü, dengesiz hareket ve artan titreşim | Çene hareketini, boşluğu, basıncı ve servis geçmişini karşılaştırın | Gripper kılavuzuna göre temizleyin, onarın veya değiştirin |
| Robot bileği veya şasi | Darbeden sonra süren düşük frekanslı tepki | Gripper, adaptör, bilek ve şaside ölçüm yapın | Dinamik incelemeden sonra doğru arayüzü rijitleştirin veya izole edin |
“Daha yakından dinlemek” için koruyucuları sökmeyin, kilitleri devre dışı bırakmayın veya ellerinizi parmaklara yaklaştırmayın. Uzaktan ölçüm, güvenli düşük hız modu ve makine üreticisinin teşhis prosedürünü kullanın.
Paralel gripper çalışma kılavuzu, senkronize çenelerin, boşluğun, parmak çıkıntısının ve kılavuz yüklerinin harekete nasıl etki edebileceğini açıklar. Daha geniş bir seçim için pnömatik gripper türleri kılavuzunu kullanın.
Gripperi Yavaşlatmadan Egzoz Gürültüsü Nasıl Azaltılır?
NIOSH, çalışan maruziyetinde 3 dB azalmanın işitme kaybı riskini azaltabileceğini belirtir; ancak susturucunun gerekli egzoz debisini de geçirmesi gerekir. OSHA önce hava basıncının optimize edilmesini, basınçlı hava gürültüsü önemli kalıyorsa uygun bir susturucu kullanılmasını önerir (NIOSH, 2024; OSHA, 2022).

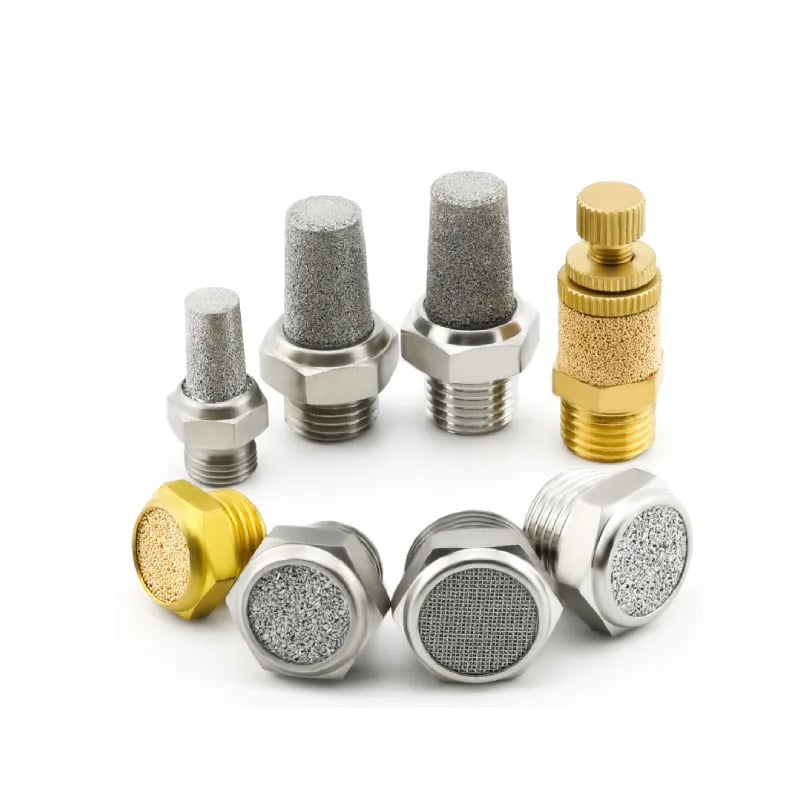

Susturucu, egzozu gözenekli ortam, difüzör veya tasarlanmış hazne boyunca genişletip dağıtarak keskin boşalma sesini azaltır. Hava hacmini ortadan kaldırmaz. Geçiş çok küçükse veya tıkanırsa gripperin tahliye olan haznesinde basınç kalır; çeneler yavaşlayabilir veya dengesiz hareket edebilir.
Gerçek egzoz görevine göre seçim yapın:
- valf egzoz portu ve izin verilen bağlantı
- açma ve kapama için tepe egzoz debisi
- izin verilen geri basınç ve gerekli çene süresi
- ölçülen ses spektrumu ve ekleme kaybı verileri
- yağlı, ıslak, tozlu, temiz oda, yıkamalı veya sıcak ortam
- ortak manifold egzozu ya da port başına bir susturucu
- bakım erişimi ve değiştirme göstergesi
Her susturucuyu yalnızca diş boyutuna göre değil, valfe ve çevrime göre eşleştirin. 1/4 inç bağlantı iç akış alanını, akustik performansı veya yük altındaki basınç düşümünü açıklamaz.
Hızlı egzoz valfi ne olur? Aktüatörün egzoz yolunu kısaltabilir; ancak gripper yakınında daha büyük bir darbe salmak yerel gürültüyü artırabilir. Yalnızca hareket gereksinimi haklı çıkarıyorsa kullanın, ardından egzoz kontrolünü seçip doğrulayın. Evrensel bir gürültü kontrol bileşeni değildir.
Susturucu değişikliği dBA’yı düşürürken çene süresini artırıyorsa kontrol tamamlanmamıştır. Her yön farklı valf portu veya debi ayarı kullanabileceğinden açma ve kapamayı ayrı ölçün. Pnömatik susturucu kılavuzu, burada ayrıntıları tekrarlamadan egzoz debisini, geri basıncı ve susturucu bakımını açıklar.
Çene Darbesi ve Valf Anahtarlama Gürültüsü Nasıl Azaltılır?
OSHA, impuls veya darbe gürültüsünün 140 dB tepe ses basıncı seviyesini aşmaması gerektiğini belirtir. Gripper darbelerinin çoğu bu tavanın altında kalacaktır; ancak tekrarlanan darbe yine de istasyon spektrumuna hakim olabilir, takımlara zarar verebilir veya kontrolsüz yavaşlamayı gösterebilir (OSHA 1910.95, 2026).
Önce darbeyi hangi çarpışmanın oluşturduğunu belirleyin:
- ana çenenin gripperin iç strok sınırına ulaşması
- özel parmağın harici stopa çarpması
- parmak pedinin parçaya çok hızlı temas etmesi
- bırakma sırasında parçanın yuvaya çarpması
- gevşek takımın boşluk içinde yön değiştirmesi
- robot ivmesinin gripper adaptörünü uyarması
Enerjiyi kaynağında azaltın. Çevrim süresi izin veriyorsa kapama veya açma hızını düşürün, gereksiz serbest stroku kısaltın, hareket eden parmak kütlesini azaltın, onaylı esnek temas malzemesi ekleyin ve parça ya da yuva konumunu düzeltin. Daha yumuşak ped darbe gürültüsünü azaltabilir; ancak sürtünmeyi, esnemeyi, tekrarlanabilirliği, aşınmayı, temizliği ve temas basıncını da değiştirir.
Debi kontrolleri doğru yönde ve doğru ayarda olmalıdır. Çıkış havasını kısma (meter-out) kontrolü çoğu zaman kararlı pnömatik hareket sağlar, ancak devreyi seçilen gripper ve valf kılavuzu belirler. Bir ayarlanabilir egzoz susturucusu, hız kontrolörü, küçük rakor ve düşük kapasiteli valfi toplam kısıtlamayı denetlemeden üst üste eklemeyin.
Valf gürültüsü ayrı bir olaydır. Bobin gerilimini, bağlantı rijitliğini, sürgü durumunu, pilot basıncını ve anahtarlama sıklığını kontrol edin. Valfi operatörden uzaklaştırmak ses yolunu değiştirebilir; ancak daha uzun boru gripperdeki tepkiyi, hava hacmini ve basıncı değiştirebilir. Taşıma sonrasında çevrimin tamamını doğrulayın.
Aktif gürültü engelleme küçük bir gripper istasyonu için nadiren ilk kontroldür. Egzoz ve darbe darbeleri çevrimle değişirken gevşek parmaklar ve aşınmış kılavuzlar onarım gerektirir. Fiziksel kaynağı düzeltmek, sesi aşağı akışta engellemeye çalışmaktan genellikle daha güvenilirdir.
Titreşim İzolasyonu Ne Zaman Yardımcı Olur, Ne Zaman Sorunu Büyütür?
NIOSH, yanlış titreşim takozlarının titreşimi artırabileceği konusunda uyarır; doğru izolasyon ise yapı üzerinden iletilen gürültüyü azaltabilir. 3 dB maruziyet azalması yine anlamlı olabilir, fakat izolatörler taşınan kütle, uyarma frekansı, doğal frekans, sönümleme, hareket sınırları ve gerekli konumlama rijitliğine göre seçilmelidir (NIOSH, 2024).
Önce titreşimin bir belirti mi yoksa iletim yolu mu olduğuna karar verin. Gevşek parmak, çatlak adaptör, aşınmış kılavuz, merkez dışı parça veya kararsız robot hareketi kaynağında düzeltilmelidir. Kusurlu tertibatın altına yumuşak bağlantı koymak konum doğruluğunu azaltırken belirtiyi gizleyebilir.
Uygun bir ivmeölçerle birkaç noktada titreşim ölçün:
- gripper gövdesi
- uygulanabiliyorsa parmak veya takım plakası
- gripper adaptörü
- robot bileği veya kızak arabası
- ses yayan yakındaki koruyucu, panel veya şasi
Aynı çevrim hızında genlik ve frekansı karşılaştırın. Çene temasındaki güçlü bileşen darbe uyarımına işaret eder. Belirli bir çevrim hızında büyüyen dar tepe rezonansı düşündürür. Pürüzlü çene hareketine eşlik eden geniş bant artışı gevşeklik, aşınma veya kirlenme göstergesi olabilir.
İzolasyon, bağlantı uyarma frekansını takılı sistemin doğal frekansına yaklaştırmadan iletim yolunu kestiğinde işe yarar. Konumlama rijitliği kritikse daha yumuşak bir arayüz düşünmeden önce kaynağı iyileştirin, ses yayan panele sönüm ekleyin veya adaptörü rijitleştirin.
Gripper, adaptör, bilek ve özel parmakları tek bir dinamik tertibat olarak değerlendirin. Parmak kütlesini veya uzunluğunu değiştirmek, gripper gövdesi ve robot programı aynı kalsa bile rezonansı taşıyabilir. Tezgâh testindeki en sessiz bağlantı, üretim ivmelenmesinde en kararlı bağlantı olmayabilir.
Havadan yayılan ses yolunu kontrol etmek için bariyer veya kabini ancak kaynak kontrollerinden sonra kullanın. Parça, kablo, hava hattı, hareketli ekipman ve havalandırma açıklıkları kurulu sistemin sonucuna hakim olabilir. Emici köpük bir hacimdeki yansımaları azaltır; yoğun ve sızdırmaz bir iletim bariyerinin yerini tutmaz.
Kavrama Kuvvetini Kaybetmeden Hava Basıncı Düşürülebilir mi?
SMC, MHL2 etkin kuvvet eğrilerini 0,1 ile 0,6 MPa arasında yayımlar ve gerçek kavrama noktasında parmak başına kuvveti tanımlar. Bir örnek 0,5 MPa ve 70 mm’de parmak başına 73 N üretir; bu, genel bir “4 bar kullanın” kuralının neden güvensiz olduğunu gösterir (SMC, 2026).
Daha düşük basınç egzoz ve mekanik darbe için mevcut enerjiyi azaltabilir, ancak aktüatör tahrik kuvvetini de azaltır. Regülatörü değiştirmeden önce gerçek parçayı en kötü ivmelenme ve yönelimde tutmak için gereken kuvveti hesaplayın.
Ön sürtünmeli kavrama tahmini şöyledir:
Çene başına gerekli kuvvet = kütle × (yerçekimi + ivme) × emniyet katsayısı
/ (sürtünme katsayısı × yükü paylaşan çene sayısı)Bu tahmin parmak momentlerini, kılavuz sınırlarını, şekil kilitlemeli geometriyi, basınç geçişlerini, yüzey kirlenmesini, parça değişimini veya şoku içermez. Muhafazakâr girdiler kullanın; ardından sonucu gerçek basınçta, açma veya kapama yönünde ve temas mesafesinde üreticinin etkin kavrama kuvveti eğrisiyle karşılaştırın.
Basınç azaltma ancak aşağıdakilerin tamamı geçerliyse kabul edilebilir:
- gerçek temas konumunda gerekli kuvvet
- parmak ve kılavuz kuvveti ile moment sınırları
- acil duruş ve maksimum ivmelenme sırasında parçanın tutulması
- açma ve kapama süresi
- sensör anahtarlaması ve parça var mantığı
- tekrarlanabilirlik ve parça hasarı sınırları
- minimum valf pilot basıncı ve gripper çalışma basıncı
Çoğu sistemin aşırı basınçlandırıldığını varsaymayın. Gripper parça üzerine kapanırken dinamik basıncı ölçün. Regülatör durgun durumda 6 bar gösterebilir; fakat küçük boru, tıkalı filtre veya eşzamanlı talep temas sırasında çok daha düşük bir değer oluşturabilir. Basınç düşümü sorun giderme kılavuzu bu testi açıklar.
Deneyimlerimize göre basınç azaltmada en sık gözden kaçan ayrıntı parmak çıkıntısıdır. Gripper ana çenelerde yeterli nominal kuvvete sahip olabilir, ancak uzun özel parmaklarda izin verilen momenti aşabilir veya etkin kuvvet kaybedebilir. Kuvvet eğrisi ve moment grafiği birlikte kontrol edilmelidir.
Üretime Zarar Vermeden Gürültü Kontrolleri Nasıl Doğrulanır?
OSHA, maruziyet cihazlarının kalibre edilmesini ister ve işverenlere çalışan maruziyetini ölçerken 80 ile 130 dB arasındaki sürekli, kesintili ve impuls sesi dahil etmelerini söyler. Bu nedenle geçerli bir önce-sonra testi; üretim koşulunu, örnekleme yöntemini, çalışan konumunu, çevrim karışımını ve ölçüm ayarlarını tekrarlamalıdır (OSHA 1910.95, 2026).
Tek bir dBA sayısı yerine kabul matrisi kullanın:
| Kabul maddesi | Önce | Sonra | Geçme ölçütü |
|---|---|---|---|
| Çalışan gürültü dozu veya TWA | Temsilî vardiya veya görev | Aynı üretim temeli | Geçerli maruziyet sınırını ve tesis hedefini karşılar |
| Görev veya çevrim ses seviyesi | Sabit cihaz ve konum | Aynı düzen | Yeni baskın tepe oluşturmadan belgelenmiş azalma |
| Açma ve kapama süresi | Yüklü üretim çevrimi | Aynı parça ve basınç durumu | Makine gereksinimi içinde |
| Kavrama kuvveti marjı | Gerçek basınç ve parmak noktası | Güncel kuvvet eğrisi veya test | Onaylanmış minimumun üzerinde |
| Parça tutma | En kötü yönelim ve ivmelenme | Tekrarlanan kontrollü doğrulama | Kayma veya güvenli durum kaybı yok |
| Tekrarlanabilirlik | Bitmiş parmak temas noktası | Aynı numune ve koşullar | Proses toleransı içinde |
| Egzoz geri basıncı | Normal çevrim | Yeni susturucu ve ayarlar | Valf/gripper gereksinimi içinde |
| Titreşim spektrumu | Belirlenmiş konumlar ve çevrim | Aynı konumlar ve hız | Baskın arıza bileşeni azalmış |
Ses seviyeleri logaritmiktir. İki dBA değerini aritmetik olarak toplamayın ve tek bir bileşenin katalogdaki azalmasının istasyon azalmasına eşit olduğunu iddia etmeyin. Arka plan gürültüsü ve diğer makineler, çalışanın kulağında ölçülen iyileşmeyi sınırlayabilir.
Makine tam otomatik çalışmaya döndükten sonra yeniden kontrol edin. Manuel tek çevrim testi eşzamanlı egzozu, robot ivmelenmesini, komşu takımları ve vardiya başına gerçek olay sayısını kaçırabilir. Kontroller prosesi değiştiriyorsa gerektiği şekilde kişisel maruziyet değerlendirmesini tekrarlayın.
Koruyucular ve güvenlik işlevleri bozulmamalıdır. Acil durdurmaya erişimi engelleyen, ısıyı hapseden, robot hareketini kısıtlayan, kaçakları gizleyen veya incelemeyi önleyen daha sessiz bir kabin farklı bir tehlike yaratır. Kabulden önce havalandırmayı, yangın davranışını, temizlenebilirliği, görünürlüğü ve bakım erişimini inceleyin.
Bir Gripper İstasyonunu Hangi Bakım Sessiz Tutar?
Atıf yapılan SMC MHL2 gripperi yağlama gerektirmediğini ve 10 ile 60°C ortam ve akışkan sıcaklığı aralığını belirtir. Modele özgü bu talimatlar evrensel aylık yağlama programlarıyla çelişir: bakım, gres, sıcaklık ve servis sınırları tam gripper, valf, susturucu ve takım dokümantasyonundan alınmalıdır (SMC, 2026).
Bakım tetikleyicilerini duruma ve üretici sınırlarına göre belirleyin:
- aynı görev ve ölçüm noktasında yükselen ses seviyesi
- yöne göre uzayan açma veya kapama süresi
- gripper, adaptör veya şaside artan titreşim
- yeni çene boşluğu, pürüzlülük, dengesiz hareket veya parmak hasarı
- bekleme sırasında sürekli kaçak
- egzozda yağ, su, toz veya artık
- gevşek bağlantılar, hasarlı pimler, çatlak adaptörler veya aşınmış pedler
- değiştirilmiş basınç, debi kontrolü, valf veya robot programı ayarları
Gripper yavaşlarken daha sessiz hale gelen susturucu tıkanıyor olabilir. Zamanlamada değişiklik olmadan daha gürültülü hale gelen istasyonda susturucu kaybolmuş, kaçak oluşmuş veya panel gevşemiş olabilir. Bir belirtinin diğerini gizlememesi için ses ve çevrim süresini birlikte izleyin.
Üretici izin vermedikçe gözenekli susturucuyu solvent veya basınçlı havayla temizlemeyin. Kirleticiler, eleman yapısı, yağ içeriği, bertaraf kuralları ve güvenli basınç sınırları değişir. Temizlik hem akustik performansı hem egzoz debisini geri kazandıramıyorsa değiştirme çoğu zaman daha güvenlidir.
Aynı şekilde üretici onayı olmadan fabrika yağlamalı veya yağlama gerektirmeyen grippere hava hattı yağlaması eklemeyin. Yağ conta uyumluluğunu değiştirebilir, kirleticileri çekebilir, temiz prosesleri etkileyebilir ve sürekli yağlama gereksinimi doğurabilir.
Bakım kaydı; bileşen modelini, çevrim sayısını, basıncı, debi ayarlarını, ölçüm koşulunu, ses sonucunu, çene süresini, titreşim gözlemini, düzeltici işlemi ve servis sonrası doğrulamayı içermelidir. Yalnızca takvim tarihleri bir parçanın neden servis gördüğünü göstermez.
Gürültü Kontrol Modernizasyonuna veya RFQ’ya Hangi Bilgiler Dahil Edilmelidir?
OSHA 85 dBA 8 saatlik TWA eylem seviyesi ve 90 dBA genel endüstri PEL değeri kullanır; bu nedenle yalnızca “gripper 92 dB ölçülüyor” yazan RFQ, sorunu tanımlamak için gereken süre, konum, ağırlıklandırma, üretim durumu ve çalışan maruziyeti bilgilerini içermez (OSHA, 2026).
Tedarikçiye veya gürültü kontrol mühendisine şunları gönderin:
- gripper, valf, debi kontrolü, regülatör, susturucu ve sensör model kodları
- özel parmak çizimi, kütlesi, malzemesi, uzunluğu, kütle merkezi, bağlantıları ve konumlandırma yöntemi
- iş parçası kütlesi, yüzeyi, temas geometrisi, yönelimi ve izin verilen temas basıncı
- dinamik olarak ölçülen minimum ve maksimum çalışma basıncı
- robot veya kızak ivmesi, hızı, çevrim oranı ve çalışma sırası
- açma ve kapama süresi gereksinimleri
- ses seviyesi, TWA veya doz, ağırlıklandırma, tepki, cihaz, kalibrasyon, süre ve mikrofon konumu
- valf komutu, çene teması ve robot hareketiyle hizalanmış zaman damgalı ses veya spektrum
- titreşim ölçüm konumları, eksenleri, birimleri, frekans aralığı ve üretim koşulu
- gripper, egzoz, adaptör, koruyucu, çevredeki paneller ve operatör konumunun fotoğrafları
- toz, yağ sisi, yıkama, temiz oda, sıcaklık veya tehlikeli sınıflandırma gibi ortam koşulları
- geçerli OSHA, eyalet planı, şirket, makine güvenliği ve proses gereksinimleri
Belirtilmiş test koşullarında performans verisi isteyin. “20 dB daha sessiz” gibi bir iddia; özgün kaynak, mesafe, yük, basınç, çevrim, frekans temeli ve ölçüm standardı olmadan eksiktir. Susturucular için akustik verilerle birlikte debi veya geri basınç bilgisi de isteyin.
Yedek gripper için mevcut kuvvet eğrisini, kavrama noktası mesafesini, çene yükü sınırlarını, sensör mantığını, güvenli durumu, bağlantı arayüzünü ve gözlenen arıza biçimini ekleyin. Gripper kuvveti ve mekanizma kılavuzu bu katalog değerlerinin belirlenmesine yardımcı olur.
David Li’nin basınçlı hava güvenliği ve güvenilirliği rolü Hakkımızda sayfasında listelenmiştir. Uygulama incelemesi için model kodlarını, çalışma verilerini ve ölçüm kayıtlarını iletişim sayfası üzerinden gönderin.
Pnömatik Gripper Gürültüsü ve Titreşimi Hakkında SSS
OSHA işitmenin korunması gereksinimlerini 85 dBA 8 saatlik TWA’da başlatır; genel endüstri PEL değeri ise 8 saatte 90 dBA’dır. Bu eşikler gripper yanındaki tek bir anlık ölçüme değil, çalışan maruziyetine uygulanır; titreşim ayrı bir teşhis veya ergonomi değerlendirmesi gerektirir (OSHA 1910.95, 2026).
OSHA uyumu için bir pnömatik gripper 85 dBA’nın altında mı kalmalıdır?
Bağımsız bir bileşen kuralı olarak hayır. OSHA’nın 85 dBA değeri 8 saatlik TWA işitmenin korunması eylem seviyesidir; genel endüstri PEL değeri ise 8 saatte 90 dBA’dır. Temsilî çalışan maruziyetini ölçün, kesintili ve impuls kaynakları dahil edin ve tesis için doğru OSHA veya eyalet planı gereksinimlerini uygulayın.
Egzoz susturucusu pnömatik gripperi yavaşlatabilir mi?
Evet. Küçük boyutlu, tıkalı veya çıkış havasını aşırı kısan (meter-out) bir ayarla birleştirilmiş susturucu tahliye olan haznede basınç tutabilir. Kurulumdan önce ve sonra açma-kapama süresini ölçün; ardından seçilen susturucunun debi ve geri basınç verilerini valf ve gripper gereksinimleriyle karşılaştırın.
Gripper gürültüsünü azaltmanın en güvenli yolu basıncı düşürmek midir?
Yalnızca kuvvet incelemesinden sonra. SMC, kullanılabilir kuvvet model, basınç, yön ve kavrama noktası mesafesiyle değiştiği için MHL2 etkin kuvvet eğrilerini 0,1 ile 0,6 MPa arasında yayımlar. Gerekli kuvveti hesaplayın, çene momentlerini ve ivmeyi kontrol edin; ardından önerilen ayarda tutmayı ve çevrim süresini doğrulayın.
Hava basıncı değişmediği halde gripper neden gürültülü hale geldi?
Gevşek parmakları, aşınmış kılavuzları, hasarlı pedleri, valf veya susturucu durumunu, hava kaçaklarını, değişen robot ivmesini, parça konumunu ve rezonansa giren panelleri kontrol edin. Yeni tıkırtı veya darbe çoğu zaman mekanik arayüzden gelir; sürekli tıslama kaçağa, yönsel yavaşlama ise egzoz kısıtlamasına işaret edebilir.
Gripper gürültüsü doğru biçimde nasıl ölçülür?
Temsilî çalışan maruziyeti için kalibre edilmiş kişisel dozimetre, görev ve kaynak haritalama için kalibre edilmiş ses seviye ölçer kullanın. Mikrofon konumunu, üretim durumunu, çevrim oranını, ağırlıklandırmayı, tepkiyi ve süreyi sabit tutun. Egzoz, darbe ve yapısal kaynakların ayrılması gerektiğinde oktav bant veya zamanla eşzamanlı analiz ekleyin.
OSHA pnömatik gripper için kabul edilebilir bir titreşim seviyesi belirtiyor mu?
Pnömatik grippere özel genel bir OSHA titreşim maruziyeti standardı yoktur. Arızayı, rezonansı, iletimi veya ergonomik maruziyeti teşhis etmek için uygun yöntem ve ortak kabul görmüş kılavuzlarla titreşim ölçün. Rastgele bir ivme değerini OSHA uyumlu olarak nitelemeyin; maruziyet olasılığında yetkin titreşim veya iş sağlığı uzmanını sürece dahil edin.
