Phớt piston xi lanh không chỉ được xác định bằng các ký hiệu NBR, FKM, PU hay PTFE. Đặc tính của phớt đến từ một hệ thống hoàn chỉnh gồm hóa học polymer, chất độn, lưu hóa, độ cứng, hình học mép phớt, phần tử tạo lực ép, rãnh, độ hoàn thiện lòng xi lanh, chất bôi trơn, áp suất, tốc độ, nhiệt độ và môi chất tiếp xúc. Chỉ cần thay đổi một lớp, cùng một họ vật liệu có thể cho kết quả rất khác.
Vì vậy, giới hạn nhiệt độ của polymer nguyên liệu không phải là định mức xi lanh. Câu hỏi kỹ thuật hữu ích là liệu một hợp chất và biên dạng phớt xác định có duy trì được áp suất tiếp xúc, kiểm soát màng bôi trơn, chống mài mòn và hồi phục sau chuyển động lặp lại trong xi lanh đã chọn hay không.
Điểm chính
- ASTM D395 quy định 3 phương pháp thử độ biến dạng dư do nén, nhưng riêng phép thử này không dự đoán được tuổi thọ phớt động.
- Họ vật liệu, hợp chất, biên dạng, rãnh, bề mặt và bôi trơn phải được thẩm định như một hệ thống.
- Giới hạn áp suất, tốc độ, nhiệt độ và môi chất riêng của sản phẩm có ưu tiên cao hơn bảng polymer chung.
Họ polymer không phải quy cách hoàn chỉnh của phớt piston
Tiêu chuẩn ISO 3601-2:2025 dài 55 trang quy định kích thước rãnh O-ring cho ứng dụng thủy lực và khí nén nói chung, gồm lòng xi lanh và cần piston, nhưng không biến tên polymer thành định mức phớt hoàn chỉnh (ISO 3601-2:2025). Hình học và hợp chất vẫn là hai quyết định kỹ thuật riêng.
Họ elastomer mô tả hóa học của mạch chính. Một hợp chất thương mại còn chứa hệ lưu hóa, chất độn gia cường, chất hóa dẻo, chất trợ gia công, chất chống oxy hóa, chất màu và các thành phần khác. Hàm lượng acrylonitrile làm thay đổi đặc tính NBR. Hóa học lưu hóa làm thay đổi đặc tính FKM. Các loại polyurethane có hóa học khác nhau có thể phản ứng khác nhau với độ ẩm, nhiệt và uốn lặp lại.
Ví dụ, hai hợp chất NBR có cùng độ cứng danh nghĩa có thể dùng hàm lượng acrylonitrile, chất hóa dẻo, chất độn và hệ lưu hóa khác nhau. Chúng có thể không có cùng khả năng hồi phục ở nhiệt độ thấp, độ trương nở trong dầu, độ biến dạng dư do nén hay ma sát. Theo kinh nghiệm của chúng tôi, xem mã họ vật liệu như quy cách mua hàng là nguyên nhân thường gặp gây mơ hồ khi thay thế.

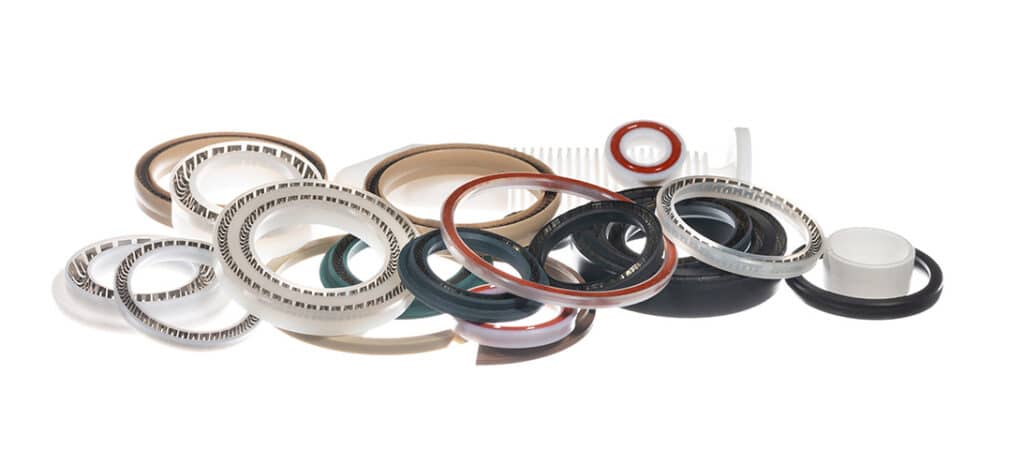

Biên dạng đúc tiếp tục làm thay đổi cách hợp chất hoạt động. Phớt chữ U dùng các mép linh hoạt. Phớt piston tác động kép nhỏ gọn có thể kết hợp làm kín và dẫn hướng. Phớt trượt nền PTFE thường cần phần tử tạo lực ép elastomer vì PTFE không hồi phục như cao su. Vòng chống mòn chịu tải ngang nhưng không phải mép làm kín áp suất chính.
Cách tách này ngăn một lỗi quy cách phổ biến. “Phớt piston NBR” chưa đủ cho đơn hàng thay thế. RFQ phải xác định dòng xi lanh, đường kính lòng, mã rãnh hoặc bộ bảo dưỡng, chuyển động, áp suất, tốc độ, nhiệt độ, chất bôi trơn, tình trạng khí, chất tẩy rửa và yêu cầu tuân thủ.
Để so sánh tổng quát các họ vật liệu, hãy dùng hướng dẫn chọn vật liệu phớt xi lanh khí nén. Bài viết này tập trung vào các cơ chế khiến hai hợp chất cùng họ hoạt động khác nhau.
Điều gì giúp elastomer làm kín và hồi phục?
Một phớt piston Parker Z5 cụ thể bằng NBR N3578 được định mức từ -30 đến +100 độ C, tối đa 16 bar và 1 m/s, trong khi họ Z5 có các giới hạn khác tùy hợp chất (Parker Z5 N3578). Do đó, một biên dạng vừa có phạm vi của họ vừa có định mức hẹp hơn cho chi tiết theo cấu hình.
Elastomer có tính nhớt đàn hồi. Các chuỗi polymer có thể biến dạng dưới tải rồi trở về gần cấu trúc ban đầu khi bỏ tải. Thành phần “nhớt” tạo ra tổn hao phụ thuộc thời gian và hiện tượng trễ; thành phần “đàn hồi” tạo khả năng hồi phục và lực tiếp xúc. Phớt piston cần cả biến dạng lẫn hồi phục.
Ở nhiệt độ thấp, chuyển động phân tử chậm lại và hợp chất cứng dần khi tiến gần vùng chuyển tiếp thủy tinh. Mép phớt có thể không còn bám theo biến thiên lòng xi lanh hoặc đổi hướng trơn tru. Ở nhiệt độ cao, hợp chất có thể mềm, lão hóa, mất độ bền hoặc tiếp tục liên kết ngang. Không quá trình chuyển tiếp nào xảy ra tại một nhiệt độ chung cho cả họ polymer.
Độ cứng cũng rất dễ bị dùng sai. Hợp chất cứng hơn có thể chống đùn ép và biến dạng, nhưng cần áp suất lớn hơn để ôm sát đường làm kín. Hợp chất mềm hơn dễ bám theo sai lệch nhỏ, nhưng có thể tạo lực bám dính cao hơn hoặc dễ hư hỏng. Độ cứng Shore không đo tuổi thọ làm kín.
Đặc tính thực tế không phải độ cứng, độ giãn dài hay độ bền kéo tối đa. Đó là lực tiếp xúc còn lại sau tổ hợp thực tế của độ ép, thời gian dừng, chu kỳ, nhiệt độ, phơi nhiễm môi chất và tương tác bề mặt. Hãy thử từng đặc tính làm bằng chứng rồi liên hệ lại với hệ phớt đã lắp.
Độ biến dạng dư do nén và giãn ứng suất gây rò rỉ như thế nào?
ASTM D395-18(2025) quy định 3 phương pháp thử độ biến dạng dư do nén: lực không đổi trong không khí, độ biến dạng không đổi trong không khí và độ biến dạng không đổi được hiệu chỉnh theo độ cứng vật liệu. Tiêu chuẩn nêu rằng các phép thử này chủ yếu đại diện cho ứng suất nén tĩnh, vì vậy riêng một kết quả thấp trong phòng thí nghiệm không chứng minh được độ bền của phớt piston động (ASTM D395).
Độ biến dạng dư do nén là phần biến dạng còn lại sau khi mẫu nén được giải phóng và cho hồi phục. Theo dạng độ biến dạng không đổi thường dùng, kết quả là:
Trong đó, là độ biến dạng dư do nén tính theo phần trăm độ biến dạng ban đầu, là chiều dày mẫu ban đầu, là chiều dày sau hồi phục trong thời gian quy định, và là chiều dày miếng chêm khi nén. Kết quả phải đi kèm thời gian, nhiệt độ, môi chất, hình học mẫu, độ biến dạng và quy trình hồi phục.
Giãn ứng suất là sự suy giảm lực làm kín khi vật liệu vẫn giữ ở độ biến dạng cố định. Parker lưu ý hiện tượng này phụ thuộc loại elastomer, hỗn hợp, gia công, độ biến dạng, chiều dày, thời gian, nhiệt độ và môi chất; các phương pháp thử khác nhau chỉ có thể so sánh trong điều kiện giống hệt nhau (Sổ tay O-Ring Parker).
Vì sao điều này quan trọng trong xi lanh khí nén? Phớt phải duy trì đủ tiếp xúc hướng kính để đóng đường rò ở áp suất thấp và khi đổi hướng. Nếu lực tiếp xúc giảm trong khi mép phớt cũng mòn hoặc co lại, rò lọt bên trong có thể bắt đầu trước khi phớt biểu hiện hư hỏng rõ rệt.
Không xếp hạng hợp chất chỉ bằng dòng “độ biến dạng dư do nén: 18%”. Hãy yêu cầu phương pháp thử, nhiệt độ, thời lượng, môi chất, độ biến dạng ban đầu, loại mẫu, thời gian hồi phục và xác định giá trị lấy từ mẫu tiêu chuẩn hay chi tiết hoàn thiện. Sau đó chỉ so sánh các kết quả cùng điều kiện.
Vì sao trương nở có thể tạm thời hữu ích nhưng cuối cùng vẫn gây hỏng?
Parker cảnh báo độ co ngót trên 3% đến 4% có thể nghiêm trọng đối với phớt động, vì sự chiết tách và mất thể tích làm tăng tác động của độ biến dạng dư do nén và có thể kéo vật liệu rời khỏi bề mặt đối tiếp (Sổ tay O-Ring Parker). Trương nở ngắn hạn không chứng minh khả năng tương thích dài hạn.
Khi lưu chất thâm nhập elastomer, phớt có thể tăng thể tích, mềm đi và thay đổi độ bền. Trương nở vừa phải có thể tạm thời tăng tiếp xúc, che giấu vấn đề tương thích đang phát triển. Trương nở quá mức làm tăng ma sát, biến dạng mép phớt, chiếm mất khoảng trống cần thiết trong rãnh hoặc làm yếu vật liệu. Xi lanh sau đó có thể chạy chậm hoặc xé phớt khi đảo chiều.
Chiết tách diễn ra theo hướng ngược lại. Dầu máy nén, hóa chất vệ sinh, hơi quy trình hoặc chất bôi trơn không tương thích có thể lấy đi chất hóa dẻo hay thành phần khác. Phớt có thể cứng và co lại sau phơi nhiễm hoặc sau khi khô. Ví dụ, rò rỉ xuất hiện sau rửa vệ sinh, đổi chất bôi trơn hoặc dừng máy cuối tuần cần được xem xét lịch sử môi chất.
Khả năng tương thích còn phụ thuộc công thức. EPDM thường được chọn cho nước nóng, hơi nước, ozone và lưu chất phân cực, nhưng nhìn chung không phù hợp với dầu mỏ. NBR thường hữu ích với dầu khoáng, nhưng chế độ vệ sinh mạnh, ozone và hơi quá nhiệt có thể loại một hợp chất cụ thể. FKM bao phủ nhiều loại dầu và hóa chất, nhưng amine, bazơ, hơi nước, nhiệt độ thấp và lưu chất quy trình đặc biệt cần dữ liệu đúng hợp chất.
Đối với máy thực phẩm và đồ uống, không chấp nhận tuyên bố “cao su được FDA phê duyệt” như một mô tả hoàn chỉnh. Hãy yêu cầu tuyên bố cho hợp chất hoàn thiện, quy định áp dụng, cơ sở thử chiết tách hoặc thôi nhiễm, loại thực phẩm dự kiến, nhiệt độ, thời gian tiếp xúc, hóa chất vệ sinh, yêu cầu màu sắc và khả năng truy xuất. Sự tuân thủ gắn với vật liệu và điều kiện sử dụng xác định, không phải ký hiệu polymer.
Ma sát, bôi trơn và độ hoàn thiện bề mặt tương tác như thế nào?
Dải phớt piston khí nén được Trelleborg công bố có kích thước 4 đến 250 mm, tối đa 1,6 MPa, từ -40 đến +85 độ C và 1 m/s cho các sản phẩm polyurethane và FKM được liệt kê (Dải sản phẩm Trelleborg). Các giới hạn này áp dụng cho sản phẩm xác định, không phải mọi phớt làm từ các polymer đó.
Làm kín động cần một màng được kiểm soát giữa phớt và lòng xi lanh. Màng quá mỏng làm tăng bám dính, nhiệt và mài mòn. Màng quá dày có thể tăng rò rỉ hoặc cuốn chất bôi trơn khỏi giao diện. Mép phớt, hợp chất, độ hoàn thiện lòng, mỡ, áp suất, tốc độ, thời gian dừng, hành trình và tần suất đảo chiều đều ảnh hưởng cân bằng này.
Ma sát thấp không tự động đồng nghĩa với mài mòn thấp. PTFE không chất độn có ma sát rất thấp, nhưng hiện tượng chảy dão và khả năng hồi phục đàn hồi hạn chế có thể khiến nó không phù hợp làm phớt piston độc lập. PTFE có chất độn làm thay đổi độ cứng, mài mòn, giãn nở nhiệt và tương tác với bề mặt đối tiếp. Phần tử tạo lực ép elastomer có thể khôi phục lực tiếp xúc nhưng lại đưa vào các giới hạn nhiệt độ và môi chất riêng.
Polyurethane thường cho khả năng chống mài mòn và chống xé tốt trong biên dạng khí nén nhỏ gọn. Tuy nhiên, đây không phải một vật liệu duy nhất. Polyurethane nhiệt dẻo, đúc hoặc nhiệt rắn có thể dùng các đoạn mềm, đoạn cứng, phụ gia và phương pháp gia công khác nhau. Khả năng chống thủy phân, độ linh hoạt ở nhiệt độ thấp, chịu nhiệt và ma sát có bôi trơn phải được kiểm tra ở cấp hợp chất.
Chuyển động giật-trượt là triệu chứng của cả hệ thống. Nó có thể xuất hiện khi ma sát tĩnh lớn hơn ma sát động và độ đàn hồi khí nén liên tục tích trữ rồi giải phóng năng lượng. Trước khi đổi hợp chất, hãy kiểm tra độ dôi phớt, tình trạng chất bôi trơn, độ hoàn thiện lòng, độ ổn định áp suất, bộ điều khiển lưu lượng, căn chỉnh, tải ngang, tốc độ và thời gian dừng. Hướng dẫn về giật-trượt ở xi lanh tốc độ thấp trình bày chẩn đoán ở cấp chuyển động.
So sánh NBR, polyurethane, FKM và PTFE
Parker liệt kê các tùy chọn NBR, HNBR và FKM cho họ phớt piston khí nén Z5, nhưng một chi tiết NBR N3578 theo cấu hình được định mức -30 đến +100 độ C trong khi trang của cả họ có dải rộng hơn tùy hợp chất (phớt piston Parker Z5). Hãy so sánh hợp chất và biên dạng hoàn thiện, không so giới hạn polymer tiêu đề.
| Hệ vật liệu | Ưu điểm ban đầu hữu ích | Giới hạn cần xác minh | Vai trò phớt piston thường gặp |
|---|---|---|---|
| Hợp chất NBR | Tương thích với dầu, nguồn cung ổn định, đặc tính cơ học cân bằng | Hồi phục nhiệt độ thấp, lão hóa nhiệt, ozone, tương thích chất tẩy rửa, biến dạng dư do nén | Mép elastomer đa dụng hoặc phớt nhỏ gọn trong dòng xi lanh đã thẩm định |
| Hợp chất polyurethane | Chống mài mòn, chống xé, mép nhỏ gọn, khả năng chịu tải | Thủy phân, nhiệt, độ linh hoạt nhiệt độ thấp, ma sát chạy khô, đặc tính theo hóa chất | Phớt chữ U chống mòn hoặc phớt piston khí nén nhỏ gọn |
| Hợp chất FKM | Khả năng làm việc nhiệt độ cao và chịu nhiều loại dầu, hóa chất | Độ linh hoạt nhiệt độ thấp, hơi nước, bazơ, amine, khác biệt hệ lưu hóa và cấp vật liệu | Phớt elastomer cho nhiệt độ hoặc môi trường hóa chất đặc biệt |
| Hợp chất EPDM | Nước nóng, hơi nước, ozone, thời tiết, nhiều lưu chất phân cực | Dầu mỏ, mỡ và hóa chất vệ sinh riêng của ứng dụng | Môi chất đặc biệt hoặc rửa vệ sinh khi chất bôi trơn tương thích |
| Hợp chất silicone hoặc VMQ | Độ linh hoạt nhiệt độ thấp và khả năng chịu nhiệt cao có chọn lọc | Độ bền xé, mài mòn, mòn động, tính thấm, hư hỏng khi lắp | Chế độ nhiệt độ thấp hoặc ma sát thấp đặc biệt sau khi xác nhận biên dạng |
| PTFE có chất độn và phần tử tạo lực ép | Ma sát trượt thấp, khả năng kháng hóa chất rộng, kiểm soát đùn ép | Chảy dão, hồi phục tự thân hạn chế, mòn chất độn, giới hạn phần tử tạo lực ép, độ hoàn thiện bề mặt | Phớt trượt có tạo lực ép cho ứng dụng ma sát thấp hoặc môi chất đặc biệt |
PEEK, nylon và các nhựa kỹ thuật khác cũng cần được xem xét, nhưng thường ở vai trò vòng dẫn hướng, vòng chống mòn, vòng đỡ hoặc chi tiết kết cấu. Chúng có thể chịu tải ngang, kiểm soát khe hở đùn ép hoặc ngăn tiếp xúc kim loại. Gọi mọi vòng polymer là phớt piston sẽ xóa nhòa khác biệt giữa dẫn hướng và làm kín áp suất.
Trong dữ liệu sản phẩm theo cấu hình của Parker và Trelleborg đã viện dẫn, cùng một mô hình quyết định xuất hiện: định mức hữu ích gắn với tổ hợp hợp chất-biên dạng. Trong công việc sản xuất, chúng tôi nhận thấy bản vẽ chỉ ghi polymer và độ cứng danh nghĩa để lại quá nhiều biến số không được kiểm soát để thay thế đáng tin cậy.
Nếu nhiệm vụ trước mắt là chọn giữa các họ vật liệu, hãy bắt đầu với hướng dẫn ứng dụng vật liệu phớt. Nếu vấn đề là phơi nhiễm nhiệt, hãy dùng hướng dẫn nhiệt độ và vật liệu phớt. Không tài liệu nào thay thế dữ liệu sản phẩm theo cấu hình.
Chất độn, hệ lưu hóa và hình học phớt thay đổi điều gì?
Công cụ chọn O-Ring của Parker tìm kiếm cơ sở dữ liệu hơn 2.500 vật liệu và kết hợp chọn vật liệu với kích thước, dung sai, giãn nở nhiệt và trương nở thể tích (Công cụ chọn O-Ring Parker). Quy mô đó giải thích vì sao bảng polymer bốn hàng không thể thẩm định phớt piston xi lanh cho một ứng dụng đã lắp.
Muội than có thể gia cường elastomer và thay đổi mô-đun, độ cứng, đặc tính điện, mài mòn và gia công. Silica, chất độn khoáng, sợi, chất màu, chất hóa dẻo, phụ gia bôi trơn và chất ổn định có thể làm dịch chuyển các đặc tính khác. Trong hệ PTFE, chất độn thủy tinh, carbon, đồng, graphite hoặc polymer có thể thay đổi độ mòn, chảy dão, độ dẫn điện và yêu cầu bề mặt đối tiếp.
Hệ lưu hóa quan trọng vì tạo ra mạng lưới giúp elastomer hồi phục. Mật độ liên kết ngang ảnh hưởng mô-đun, độ giãn dài, độ biến dạng dư do nén, khả năng chịu nhiệt và phản ứng hóa học. Liên kết ngang nhiều hơn không tự động tốt hơn: có thể cải thiện một số dạng ổn định kích thước nhưng làm giảm độ linh hoạt hoặc khả năng chống phát triển vết nứt.
Hình học có thể quan trọng hơn một khác biệt vừa phải về hợp chất. Chiều dày mép phớt kiểm soát độ linh hoạt. Độ dôi ban đầu ảnh hưởng ma sát khởi động và làm kín áp suất thấp. Mép vát và bán kính ảnh hưởng hư hỏng khi lắp. Thể tích rãnh phải chừa chỗ cho biến dạng và trương nở do môi chất. Hướng áp suất quyết định mép phớt được tạo lực ép hay giảm tải.
Độ dôi phớt là phần chồng kích thước có chủ ý tạo tiếp xúc ban đầu giữa mép phớt và lòng xi lanh. Quá ít có thể làm giảm khả năng kín ở áp suất thấp. Quá nhiều làm tăng lực khởi động, nhiệt và mài mòn. Qua phân tích bản vẽ phớt và rãnh, chúng tôi nhận thấy giao diện này thường hữu ích cho quyết định hơn so sánh độ cứng chung.
Hãy xem chuỗi này là yêu cầu truy xuất. Nếu nhà cung cấp không thể liên kết mã phớt hoàn thiện với hợp chất, bản vẽ biên dạng, rãnh, bôi trơn và điều kiện thử, tên vật liệu chỉ mang tính mô tả và chưa đủ để phê duyệt thiết kế.
Quy trình thẩm định phớt piston
ISO 3601-2:2025 trình bày 2 cách tiếp cận thiết kế: bắt đầu từ O-ring rồi thiết kế rãnh, hoặc bắt đầu từ lòng xi lanh hay phần cứng cần cố định rồi chọn O-ring phù hợp. Tiêu chuẩn cũng nêu kích thước rãnh cho ứng dụng đặc biệt phải được nhà sản xuất và người dùng thống nhất (ISO 3601-2:2025).
Với biên dạng piston độc quyền, áp dụng cùng nguyên tắc bằng dữ liệu riêng của sản phẩm. Bắt đầu từ phạm vi vận hành rồi xác nhận giao diện đã lắp.
Việc thẩm định trở nên không đáng tin cậy khi thiếu bất kỳ liên kết truy xuất nào sau đây:
- Mã phớt hoàn thiện liên kết với hợp chất và bản vẽ biên dạng được kiểm soát.
- Rãnh, độ hoàn thiện lòng, chất bôi trơn và phương pháp lắp liên kết với biên dạng đó.
- Điều kiện thử và giới hạn chấp nhận liên kết với chế độ làm việc thực tế của xi lanh.
- Nhận dạng phần cứng: Dòng xi lanh, đường kính lòng, hành trình, kết cấu piston, kích thước rãnh, khe hở đùn ép, vật liệu và độ hoàn thiện lòng, cổng, giảm chấn và dẫn hướng.
- Xác định chuyển động: Dải tốc độ, tần suất chu kỳ, thời gian dừng, đảo chiều, mức sử dụng hành trình, gia tốc, khởi động sau thời gian dừng dài và độ êm tốc độ thấp yêu cầu.
- Xác định tải và áp suất: Áp suất làm việc và cực đại, hướng áp suất, tải ngang, mô-men, va đập và mọi áp suất bị giữ khi dừng.
- Liệt kê mọi phơi nhiễm: Dầu trong khí nén, mỡ, nước ngưng, chất tẩy rửa, hơi quy trình, bụi, ozone, tia UV, rửa vệ sinh và nhiệt độ tại vị trí phớt.
- Quy định nghiệm thu: Mức rò cho phép, lực khởi động, ma sát khi chạy, mài mòn, thay đổi kích thước, biến dạng dư do nén hoặc lực còn lại, thời lượng chu kỳ và khoảng kiểm tra.
- Kiểm soát chi tiết: Nhà cung cấp, phiên bản bản vẽ, mã hợp chất, khả năng truy xuất lưu hóa và sản xuất, phương pháp kiểm tra, bảo quản, thời hạn lưu kho và yêu cầu thông báo thay đổi.
Thử nghiệm trên bàn phải tái tạo rủi ro, không chỉ tạo số chu kỳ lớn. Vấn đề khởi động lạnh cần ngâm lạnh và thời gian dừng thực tế. Vấn đề rửa vệ sinh cần đúng chất tẩy rửa, nồng độ, nhiệt độ, thời gian phơi nhiễm, trình tự tráng và làm khô. Vấn đề giật-trượt cần đúng độ hoàn thiện lòng, mỡ, áp suất, tốc độ, tải ngang và thời gian dừng. Không thẩm định phớt chỉ bằng cách chạy đến khi nó vẫn chuyển động. Hãy xác định hư hỏng trước khi thử: tốc độ rò, tăng ma sát, mòn nhìn thấy, đùn ép, thay đổi kích thước, nứt, mất lực tiếp xúc, nhiễm bẩn hoặc không đáp ứng yêu cầu chuyển động. Ghi các phép đo trung gian để thấy xu hướng hư hỏng.
Phớt hỏng có thể cho biết gì về nguyên nhân gốc?
ISO 8573-1 phân loại độ sạch khí nén theo 3 nhóm chất nhiễm bẩn: hạt, nước và dầu. Các phơi nhiễm này có thể làm thay đổi ma sát, bôi trơn, ăn mòn và tình trạng phớt, nhưng tiêu chuẩn không quy định một cấp độ sạch chung cho mọi xi lanh (ISO 8573-1). Hãy lưu bằng chứng vận hành trước khi làm sạch chi tiết.
| Bằng chứng | Phù hợp hơn với | Cần xác nhận |
|---|---|---|
| Mòn bóng đồng đều | Mòn vận hành bình thường, ma sát cao, hợp chất không phù hợp hoặc bôi trơn kém | Chu kỳ, tốc độ, nhiệt độ, mỡ, độ hoàn thiện lòng và xu hướng rò |
| Mòn tập trung ở một cung | Tải ngang, sai lệch căn chỉnh, dẫn hướng mòn hoặc piston biến dạng | Vết mòn dẫn hướng tương ứng, căn chỉnh xi lanh, hướng tải và dấu trên lòng |
| Mép cứng, chai bóng hoặc nứt | Lão hóa nhiệt, uốn lạnh, ozone, chiết tách hóa học hoặc ma sát quá mức | Mã hợp chất, nhiệt độ cục bộ, lịch sử phơi nhiễm và so sánh phòng thí nghiệm |
| Vật liệu mềm, trương nở hoặc dính | Hấp thụ lưu chất, không tương thích chất tẩy rửa, sai mỡ hoặc suy giảm do nhiệt | Thay đổi khối lượng và thể tích, nhận dạng môi chất, độ cứng và mẫu tham chiếu |
| Mép co ngót hoặc mất tiếp xúc | Chiết tách, lão hóa, giãn ứng suất hoặc sai hợp chất | So sánh kích thước, lịch sử môi chất, dữ liệu lực còn lại hoặc biến dạng dư do nén |
| Vết xước song song hoặc hạt cắm vào | Nhiễm bẩn mài mòn, lòng xi lanh hỏng hoặc mảnh vụn lắp ráp | Nhận dạng hạt, lịch sử lọc, kiểm tra lòng và hồ sơ lắp ráp |
| Mép bị cắt, sứt hoặc cuộn | Mép vát sắc, sai dụng cụ, sai hướng, xoắn hoặc lắp cưỡng bức | Cạnh rãnh, phương pháp lắp, nhận dạng chi tiết và thời điểm rò đầu tiên |
| Mép bị đùn hoặc sứt gặm | Khe hở, áp suất, nhiệt độ hoặc tải ngang quá mức, hay thiếu chi tiết đỡ | Khe hở đo được, lịch sử áp suất, tình trạng dẫn hướng và giới hạn biên dạng đã duyệt |
Chụp ảnh hướng lắp và vị trí theo mặt đồng hồ trước khi tháo phớt. Giữ phớt, vòng dẫn hướng, piston, bằng chứng trên lòng, cặn chất bôi trơn và mảnh vụn cùng một lệnh công việc. Vết hằn một phía mất nhiều ý nghĩa nếu quên hướng của nó so với tải và dẫn hướng.
Phớt hỏng là một bộ ghi dấu, không phải lúc nào cũng là lỗi khởi phát. Phớt mới có thể tạm thời ôm theo piston sai lệch hoặc lòng hỏng và có vẻ đã khắc phục rò rỉ. Nếu đường truyền tải, bề mặt, nguồn nhiễm bẩn hoặc tình trạng rãnh không đổi, cùng dạng mòn sẽ trở lại.
Hướng dẫn chẩn đoán rò phớt cần piston giải thích cách tách triệu chứng khỏi nguyên nhân khởi phát. Với rò lọt bên trong, hãy dùng hướng dẫn rò rỉ bên trong xi lanh khí nén. Hướng dẫn các loại phớt công nghiệp giúp phân biệt phớt piston, phớt cần, vòng gạt, phớt tĩnh và chi tiết dẫn hướng.
Câu hỏi thường gặp về vật liệu phớt piston xi lanh
Công cụ chọn trực tuyến của Parker tìm kiếm hơn 2.500 vật liệu, còn ISO 3601-2:2025 có 55 trang về kích thước rãnh. Những con số này cho thấy việc chọn vật liệu và thiết kế giao diện không thể rút gọn thành một bảng polymer (Công cụ chọn O-Ring Parker; ISO 3601-2:2025). Năm câu trả lời dưới đây xác định ranh giới thẩm định tối thiểu.
Polyurethane có luôn tốt hơn NBR cho phớt piston khí nén không?
Không. Biên dạng polyurethane đã thẩm định có thể chống mài mòn và chống xé tốt hơn, trong khi hợp chất NBR đã thẩm định có thể phù hợp hơn với chất bôi trơn, nhiệt độ, ma sát, chi phí và yêu cầu bộ bảo dưỡng của xi lanh. So sánh hợp chất và biên dạng xác định dưới cùng áp suất, tốc độ, môi chất, bề mặt và điều kiện thử. Chỉ nhãn polymer không thể xếp hạng tuổi thọ.
Có thể dùng nhiệt độ tối đa của polymer làm giới hạn xi lanh không?
Không. Khả năng của polymer nguyên liệu bỏ qua hợp chất, hình học phớt, phần tử tạo lực ép, mỡ, dẫn hướng, cảm biến, nam châm, ống, phớt đầu, thời gian dừng, áp suất, tốc độ và thời gian phơi nhiễm. Hãy dùng định mức phớt hoặc xi lanh theo cấu hình. Nếu chu kỳ nhiệt hoặc nhiệt ma sát cục bộ quan trọng, hãy xác nhận toàn bộ cụm tại vị trí phớt, không chỉ nhiệt độ môi trường.
Độ biến dạng dư do nén thấp có bảo đảm rò rỉ thấp không?
Không. ASTM D395 chủ yếu đánh giá cao su dưới ứng suất nén tĩnh, và kết quả phụ thuộc phương pháp cùng điều kiện thử. Phớt piston động còn phụ thuộc lực còn lại, hình học mép, mài mòn, màng bôi trơn, độ hoàn thiện lòng, chu kỳ áp suất, đảo chiều, nhiệt độ, môi chất và dẫn hướng. Chỉ so sánh giá trị biến dạng dư do nén trong điều kiện giống hệt nhau.
Vì sao phớt FKM đôi khi hỏng trong ứng dụng hóa chất?
FKM là một họ hợp chất fluoroelastomer, không phải bảo vệ hóa học phổ quát. Hệ lưu hóa, hàm lượng fluorine, công thức, nhiệt độ, áp suất, thời gian và phơi nhiễm với hơi nước, amine, bazơ, dầu, chất tẩy rửa hoặc lưu chất quy trình có thể làm thay đổi hiệu năng. Xác nhận đúng hợp chất với mọi môi chất và thẩm định phơi nhiễm kết hợp thay vì kiểm tra từng hóa chất riêng lẻ.
RFQ phớt piston cần bao gồm thông tin gì?
Cung cấp nhà sản xuất và dòng xi lanh, đường kính lòng, hành trình, mã piston hoặc bộ bảo dưỡng, bản vẽ rãnh, áp suất, tốc độ, tần suất chu kỳ, thời gian dừng, nhiệt độ, chất lượng khí, chất bôi trơn, hóa chất vệ sinh, môi chất quy trình, vật liệu và độ hoàn thiện lòng, tải ngang, giới hạn rò, yêu cầu tuân thủ, số lượng dự kiến và bằng chứng chi tiết hỏng. Yêu cầu nhà cung cấp trả lại mã hợp chất và biên dạng đề xuất.
