Hệ thống khí nén của bạn đang mất áp suất, ống dẫn bị bung ra khỏi các mối nối trong quá trình vận hành, và thiết bị đắt tiền liên tục hỏng hóc do các kết nối không đúng cách. Sự kết hợp sai giữa mối nối và ống dẫn tạo ra các điểm yếu, dẫn đến các sự cố nghiêm trọng, nguy cơ an toàn và hàng nghìn đô la thiệt hại về linh kiện hỏng hóc và thời gian sản xuất bị mất.
Lựa chọn phụ kiện khí nén phù hợp đòi hỏi phải khớp loại phụ kiện (loại gai, loại nén, hoặc loại cắm nhanh) với vật liệu ống (PU, nylon hoặc cao su), đảm bảo tương thích kích thước, phù hợp với mức áp suất định mức và phương pháp kết nối – việc kết hợp đúng cách giúp ngăn ngừa rò rỉ, nổ ống và hỏng hóc sớm, đồng thời tối ưu hóa hiệu suất và an toàn của hệ thống với độ bền kết nối vượt quá 80% áp suất vỡ ống.
Năm ngoái, tôi đã giúp Thomas, một kỹ sư bảo trì tại nhà máy lắp ráp ô tô ở Detroit, người đang gặp phải tình trạng ống dẫn bị ngắt kết nối thường xuyên, khiến dây chuyền sản xuất của anh ta phải ngừng hoạt động hai lần mỗi tuần. Sau khi phân tích hệ thống của anh ấy, chúng tôi phát hiện ra anh ấy đang sử dụng các đầu nối barb cơ bản với ống polyurethane áp suất cao – hoàn toàn không tương thích. Bằng cách chuyển sang sử dụng các đầu nối nén do chúng tôi đề xuất, được thiết kế riêng cho ống PU, cơ sở của anh ấy đã đạt được 0 lần ngắt kết nối trong 14 tháng và tăng độ tin cậy của hệ thống lên 95%.
Mục lục
- Những yếu tố quan trọng nào cần xem xét khi lựa chọn phụ kiện phù hợp với các loại ống?
- Loại đầu nối nào phù hợp nhất với các loại ống khác nhau?
- Làm thế nào để đảm bảo kích thước và áp suất tương thích đúng cách?
- Các kỹ thuật lắp đặt nào đảm bảo kết nối an toàn và bền bỉ?
Những yếu tố quan trọng nào cần xem xét khi lựa chọn phụ kiện phù hợp với các loại ống?
Hiểu rõ các yếu tố tương thích quan trọng đảm bảo kết nối đáng tin cậy, không bị hỏng hóc dưới áp lực hoặc stress hoạt động.
Các yếu tố quan trọng để lựa chọn phụ kiện khí nén phù hợp với loại ống bao gồm tính tương thích của vật liệu ống (độ cứng, khả năng chống hóa chất, phạm vi nhiệt độ), sự tương thích về mức áp suất, kích thước phù hợp (đường kính trong, đường kính ngoài và độ dày thành ống), phương pháp kết nối phù hợp, điều kiện môi trường và yêu cầu ứng dụng – việc đánh giá đúng các yếu tố này giúp ngăn ngừa sự cố kết nối, đảm bảo tuân thủ an toàn và tối ưu hóa hiệu suất hệ thống với các mối nối kín khí có tuổi thọ tính bằng năm thay vì tháng.
Đặc tính vật liệu ống
Tính chất vật liệu ống chính:
| Chất liệu ống | Độ cứng (Shore A)1 | Đánh giá áp suất | Phạm vi nhiệt độ | Loại phù hợp nhất |
|---|---|---|---|---|
| Polyurethane (PU) | 90-95 | 150-300 psi | -40°F đến 175°F | Nén/Kết nối bằng lực đẩy |
| Nylon (PA) | 85-90 | 200-400 PSI | -40°F đến 200°F | Nén/Gai |
| Cao su (NBR) | 70-80 | 100-200 psi | -20°F đến 180°F | Kẹp/Clamp |
| PVC | 75-85 | 80-150 PSI | 32°F đến 140°F | Kẹp/Clamp |
Các yếu tố liên quan đến áp suất và an toàn
Yêu cầu về độ mạnh kết nối:
- Lực giữ tối thiểu: Áp suất vỡ của ống 80%
- Hệ số an toàn: Tỷ lệ 4:1 cho áp suất làm việc
- Khả năng chống mỏi: Tối thiểu 1 triệu chu kỳ áp suất
- Giảm công suất do nhiệt độ2: Giảm áp suất ở nhiệt độ cao
Phân tích chế độ hỏng hóc:
- Xả ống: Độ bám không đủ hoặc loại khớp nối không phù hợp
- Hư hỏng ống dẫn: Nén quá mức hoặc các cạnh sắc nhọn
- Lỗi lắp đặt: Sự không khớp về mức áp suất
- Sự suy thoái của lớp niêm phong: Sự không tương thích hóa học hoặc nhiệt độ
Yếu tố môi trường và ứng dụng
Tác động của môi trường hoạt động:
- Chu kỳ nhiệt độ: Tác động giãn nở/co lại
- Tiếp xúc với hóa chất: Tương thích với chất lỏng quá trình
- Khả năng chống rung: Các yếu tố cần xem xét khi tải động
- Khả năng tiếp cận bảo trì: Dịch vụ và sự thuận tiện trong việc thay thế
Yêu cầu cụ thể cho ứng dụng:
- Tiêu chuẩn thực phẩm: Vật liệu và bề mặt tuân thủ tiêu chuẩn FDA
- Phòng sạch: Sinh ra ít hạt
- Nhiệt độ cao: Vật liệu chịu nhiệt
- Ngoài trời: Chống tia UV và chống thời tiết
Loại đầu nối nào phù hợp nhất với các loại ống khác nhau?
Các loại vật liệu ống khác nhau yêu cầu thiết kế đầu nối cụ thể để đạt được độ bền và độ tin cậy tối ưu trong kết nối.
Ống polyurethane hoạt động tốt nhất với các loại đầu nối nén và đầu nối đẩy-kết nối, phù hợp với độ cứng và bề mặt nhẵn của chúng. Ống nylon hoạt động tối ưu với các loại đầu nối nén hoặc thiết kế đầu nối răng cưa chất lượng cao, trong khi ống cao su đạt được độ bám tối đa với các loại đầu nối răng cưa truyền thống và kẹp ống – việc lựa chọn thiết kế đầu nối phù hợp với đặc tính vật liệu của ống đảm bảo độ kín khít, ngăn ngừa trượt và tối đa hóa tuổi thọ kết nối.
Kết nối ống polyurethane (PU)
Các loại lắp đặt tối ưu:
- Phụ kiện nén: Lựa chọn tốt nhất cho các ứng dụng áp suất cao
- Kết nối bằng cách nhấn: Rất phù hợp cho việc ngắt kết nối thường xuyên.
- Móc câu chuyên dụng: Được thiết kế riêng cho các vật liệu ống cứng.
- Tránh: Các phụ kiện nối ren tiêu chuẩn (không đủ độ bám)
Thách thức trong kết nối ống PU:
- Bề mặt cứng: Khó khăn cho các móc câu tiêu chuẩn để bám chặt.
- Bề mặt mịn màng: Yêu cầu nén cơ học
- Khả năng chịu áp suất cao: Cần phương pháp kết nối mạnh mẽ
- Độ nhạy nhiệt độ: Trở nên cứng hơn khi trời lạnh.
Các phương pháp kết nối được khuyến nghị:
| Đơn đăng ký | Loại kết nối | Giữ sức mạnh | Thời gian cài đặt | Yếu tố chi phí |
|---|---|---|---|---|
| Hệ thống áp suất cao | Nén | 90-95% | 2-3 phút | 2,5 lần |
| Thường xuyên bị ngắt kết nối | Kết nối bằng cách nhấn | 85-90% | 30 giây | 3 lần |
| Lắp đặt cố định | Móc chuyên dụng + kẹp | 85-90% | 1-2 phút | 1,5 lần |
| Đơn xin ngân sách | Đầu nối tiêu chuẩn + kẹp | 60-70% | 1 phút | 1 lần |
Kết nối ống nylon (PA)
Các tùy chọn lắp đặt ưa thích:
- Phụ kiện nén: Khả năng bám dính và chịu áp lực tuyệt vời
- Phụ kiện ống nối chất lượng cao: Hiệu suất tốt với thiết kế hợp lý
- Kết nối bằng cách nhấn: Phù hợp cho các ứng dụng có áp suất trung bình.
- Ốc vít ren: Để tạo các kết nối vĩnh viễn, có độ bền cao.
Ưu điểm của ống nylon:
- Độ cứng vừa phải: Dễ dàng kết nối hơn PU
- Bề mặt có độ bám tốt: Tương thích với nhiều loại phụ kiện khác nhau
- Khả năng chống hóa chất: Tương thích với hầu hết các ứng dụng khí nén.
- Ổn định nhiệt độ: Bảo toàn các tính chất trong phạm vi rộng.
Kết nối ống cao su và ống mềm
Các phương pháp kết nối truyền thống:
- Phụ kiện Barb: Độ bám tuyệt vời trên các vật liệu cao su mềm
- Bộ kẹp ống: Cung cấp khả năng bảo mật và áp lực bổ sung.
- Phụ kiện nối ép: Kết nối vĩnh viễn cho các ứng dụng áp suất cao
- Kết nối nhanh: Đối với thiết bị di động và các thay đổi thường xuyên
Lợi ích của ống cao su:
- Vật liệu mềm: Lắp đặt dễ dàng và độ kín tuyệt vời
- Độ linh hoạt: Chịu được chuyển động và rung động
- Tương thích rộng rãi: Tương thích với hầu hết các phụ kiện tiêu chuẩn.
- Hiệu quả về chi phí: Giảm chi phí vật liệu và phụ kiện
Khi tôi làm việc với Maria, một kỹ sư thiết bị tại một nhà máy chế biến thực phẩm ở California, cô ấy đang gặp khó khăn với tình trạng ống dẫn bị hỏng thường xuyên trên thiết bị đóng gói. Các ống cao su mềm của cô ấy bị hư hỏng do các bộ nối nén được siết quá chặt. Chúng tôi đã chuyển sang sử dụng các bộ nối răng cưa có kích thước phù hợp cùng với các kẹp đạt tiêu chuẩn an toàn thực phẩm, và cô ấy đã đạt được:
- Không gây hư hỏng ống từ việc nén quá mức
- Giảm 98% Trong trường hợp mất kết nối
- Tuân thủ quy định của Cục Quản lý Thực phẩm và Dược phẩm Hoa Kỳ (FDA) được duy trì trên toàn hệ thống
- $25.000 tiết kiệm hàng năm Chi phí thay thế ống dẫn
Làm thế nào để đảm bảo kích thước và áp suất tương thích đúng cách?
Đảm bảo kích thước chính xác và sự tương thích áp suất là yếu tố quan trọng để đảm bảo các kết nối khí nén an toàn và đáng tin cậy, không bị hỏng hóc dưới áp lực hoạt động.
Đảm bảo tương thích đúng cách bằng cách đo kích thước thực tế của ống (không phải kích thước danh nghĩa), xác minh rằng mức áp suất của phụ kiện vượt quá yêu cầu hệ thống theo tiêu chuẩn 25%, kiểm tra các yếu tố giảm áp suất do nhiệt độ, xác nhận tính tương thích của ren, và xác minh độ bền kéo của kết nối – việc lựa chọn kích thước đúng cách giúp ngăn ngừa rò rỉ, nổ ống và hỏng hóc nghiêm trọng đồng thời đảm bảo hiệu suất lưu lượng tối ưu và an toàn hệ thống.
Cơ bản về kích thước ống
Các phép đo quan trọng:
- Đường kính trong (ID): Xác định công suất dòng chảy
- Đường kính ngoài (OD): Phải khớp với lỗ lắp ráp
- Độ dày thành: Ảnh hưởng đến độ bám và mức áp suất.
- Sự biến động về độ dung sai: Xem xét các khác biệt trong quá trình sản xuất
Những sai lầm phổ biến về kích thước:
| Vấn đề | Nguyên nhân | Hậu quả | Giải pháp |
|---|---|---|---|
| Kết nối lỏng lẻo | Đường kính ngoài (OD) của ống quá nhỏ. | Xả áp lực | Đo đường kính ngoài thực tế, không phải đường kính ngoài danh nghĩa. |
| Ống bị hỏng | Lỗ lắp quá nhỏ | Hư hỏng do nén ống | Sử dụng kích thước phù hợp. |
| Lưu lượng kém | Hạn chế đường kính ống | Sụt áp, hiệu suất kém | Đảm bảo ID phù hợp với yêu cầu hệ thống |
| Rò rỉ | Sự không khớp về độ dày của tường | Áp suất nén không đủ | Kiểm tra tính tương thích về độ dày của tường |
Tính toán định mức áp suất
Yêu cầu về hệ số an toàn:
- Áp suất làm việc: Áp suất hoạt động tối đa của hệ thống
- Độ an toàn: Áp suất tối thiểu 25% so với áp suất làm việc.
- Áp suất nổ: Tỷ lệ 4:1 so với áp suất làm việc
- Giảm công suất do nhiệt độ: Giảm xếp hạng ở nhiệt độ cao
Bảng xếp hạng áp suất:
| Áp suất hệ thống | Điểm đánh giá tối thiểu | Đánh giá được khuyến nghị | Hệ số an toàn |
|---|---|---|---|
| 100 PSI | 125 PSI | 150 PSI | 1,5 lần |
| 150 PSI | 190 PSI | 225 PSI | 1,5 lần |
| 200 PSI | 250 psi | 300 PSI | 1,5 lần |
| 300 PSI | 375 psi | 450 PSI | 1,5 lần |
Tối ưu hóa hiệu suất dòng chảy
Yếu tố công suất dòng chảy:
- Số hiệu ống: Hạn chế lưu lượng chính
- Thiết kế phù hợp: Hiệu suất đường dẫn dòng chảy bên trong
- Chiều dài kết nối: Giảm thiểu các khu vực hạn chế
- Bề mặt hoàn thiện: Lỗ trơn để đảm bảo lưu lượng tối ưu
Tính toán lưu lượng:
- Yếu tố Cv3: Hệ số lưu lượng phù hợp
- Sụt áp: Bộ phận kết nối
- Số Reynolds4: Dòng chảy nhiễu loạn so với dòng chảy lớp mỏng
- Yêu cầu hệ thống: Phù hợp công suất với yêu cầu
Tích hợp Hệ thống Bepto:
Các xi lanh không cần thanh truyền của chúng tôi hoạt động tối ưu khi được kết nối với các kết nối khí nén có kích thước phù hợp:
- Kích thước ống khuyến nghị: Đường kính trong (ID) từ 6mm đến 12mm cho hầu hết các ứng dụng.
- Yêu cầu về áp suất: Dải áp suất hoạt động thông thường: 80-150 PSI
- Yêu cầu về lưu lượng: 50-200 SCFM tùy thuộc vào kích thước xi lanh
- Loại kết nối: Kết nối bằng cách nhấn (Push-to-connect) được ưa chuộng vì dễ bảo trì.
Các kỹ thuật lắp đặt nào đảm bảo kết nối an toàn và bền bỉ?
Các kỹ thuật lắp đặt đúng cách là yếu tố quan trọng để đạt được độ bền kết nối tối đa và ngăn ngừa hư hỏng sớm.
Đảm bảo kết nối an toàn thông qua việc chuẩn bị ống đúng cách (cắt sạch, làm nhẵn cạnh), độ sâu lắp đặt đúng của phụ kiện, mô-men xoắn siết chặt phù hợp, kiểm tra rò rỉ ở áp suất làm việc 1,5 lần và lắp đặt hệ thống giảm căng đúng cách – tuân thủ các kỹ thuật này đảm bảo kết nối đạt được 90%+ của độ bền định mức, ngăn ngừa mài mòn sớm và duy trì độ kín nước suốt tuổi thọ sử dụng.
Các kỹ thuật chuẩn bị ống dẫn
Cắt và Chuẩn bị:
- Cắt gọn gàng: Sử dụng dao cắt ống sắc bén, không dùng dao.
- Đầu vuông: Đảm bảo cắt vuông góc với trục ống.
- Loại bỏ ba via: Loại bỏ các vết gờ bên trong và bên ngoài.
- Vệ sinh: Loại bỏ tạp chất và mảnh vụn cắt
Danh sách kiểm tra chất lượng:
- ✅ Cắt vuông vắn và gọn gàng
- ✅ Không có hạn chế hoặc hư hỏng bên trong.
- ✅ Độ dài phù hợp cho việc áp dụng
- ✅ Đầu ống không bị nhiễm bẩn.
Quy trình lắp đặt phụ kiện
Hướng dẫn cài đặt từng bước:
Đối với các phụ kiện nén:
- Tháo rời bộ phận lắp ráp: Tách rời đai ốc, vòng đệm và thân.
- Cắm ống: Đẩy đến độ sâu tối đa trong quá trình lắp ráp thân máy.
- Vị trí ống nối: Đảm bảo sự căn chỉnh chính xác.
- Siết chặt bằng tay: Đai ốc ren vặn bằng tay
- Siết chặt cuối cùng: 1/2 đến 3/4 vòng xoay bằng cờ lê
- Kiểm tra áp suất: Kiểm tra kết nối kín nước

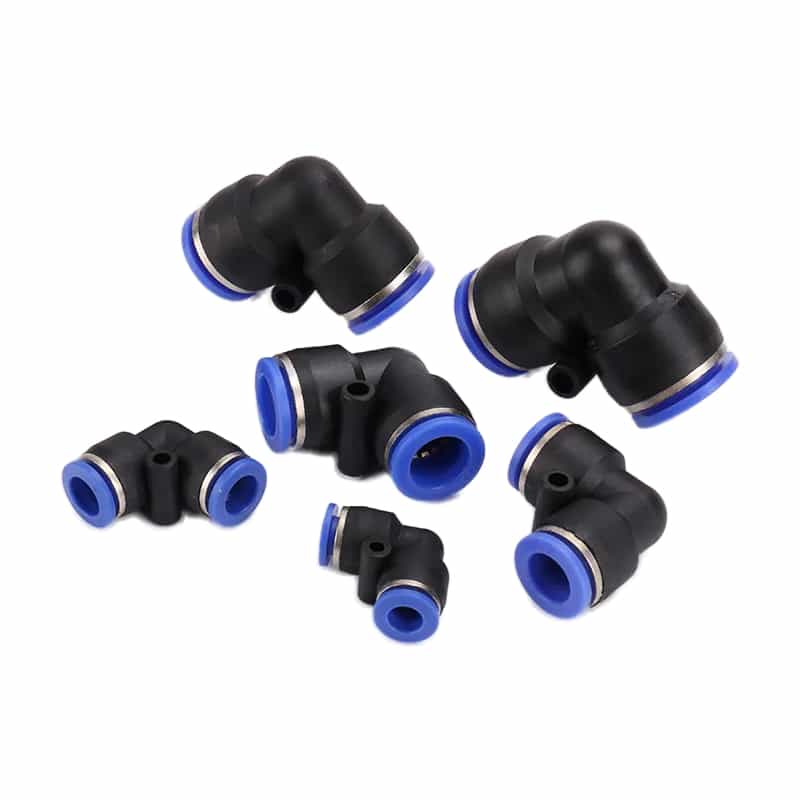

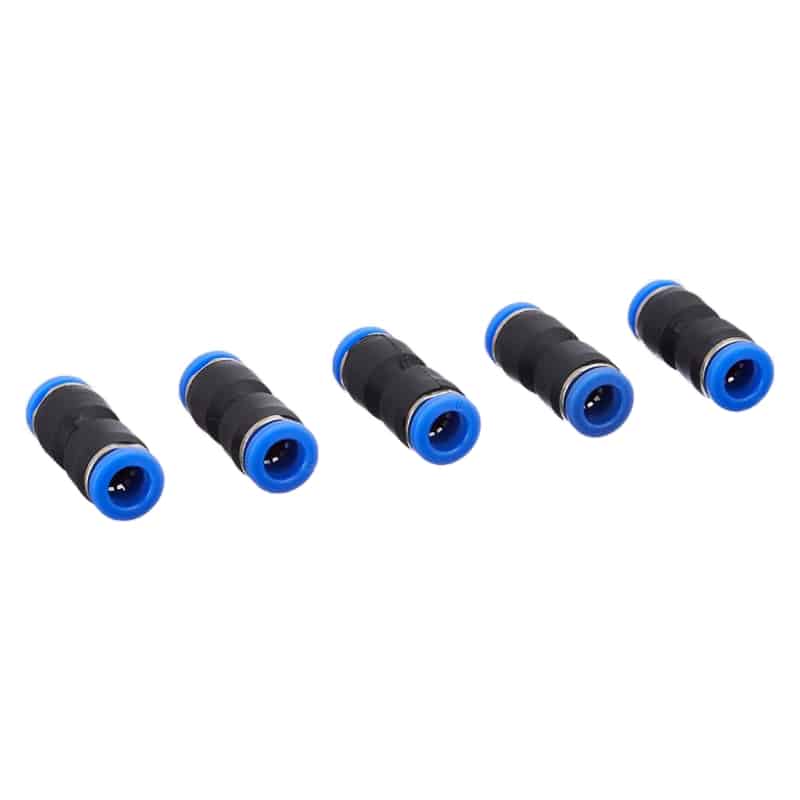

Đối với các phụ kiện kết nối bằng cách nhấn:
- Kiểm tra đầu ống: Đảm bảo cắt sạch, vuông vắn.
- Chèn đầy đủ: Đẩy cho đến khi cảm thấy có lực cản.
- Tiếp tục đẩy: Cho đến khi ống dẫn chạm đáy trong bộ phận kết nối.
- Thử nghiệm kéo: Xác minh kết nối an toàn
- Độ sâu đánh dấu: Để tham khảo trong tương lai
Thông số mô-men xoắn lắp đặt
Giá trị mô-men xoắn cho các mối nối ép:
| Kích thước ống | Siết chặt bằng tay + Vòng xoay | Dải mô-men xoắn | Rủi ro siết chặt quá mức |
|---|---|---|---|
| 1/4 inch (6 mm) | 1/2 đến 3/4 vòng | 15-20 ft-lbs | Hư hỏng ống dẫn |
| 5/16 inch (8 mm) | 1/2 đến 3/4 vòng | 18-25 ft-lbs | Biến dạng của ống nối |
| 3/8 inch (10 mm) | 1/2 đến 3/4 vòng | 22-30 ft-lbs | Hư hỏng sợi |
| 1/2 inch (12 mm) | 1/2 đến 3/4 vòng | 30-40 ft-lbs | Sự cố lắp đặt |
Kiểm thử và Xác thực
Quy trình kiểm tra áp suất:
- Kiểm tra ban đầu: Áp suất làm việc 1,5 lần trong 5 phút
- Phát hiện rò rỉ: Dung dịch xà phòng hoặc cảm biến điện tử
- Kiểm tra chức năng: Áp suất và lưu lượng toàn hệ thống
- Tài liệu: Ghi lại kết quả kiểm tra và ngày tháng.
Thử nghiệm kéo ra:
- Lực thử nghiệm: Áp suất vỡ tương đương của ống 80%
- Thời gian giữ: Tối thiểu 30 giây
- Tiêu chí chấp nhận: Không có chuyển động hoặc hư hỏng
- Tần suất: Kiểm tra mẫu trên các kết nối quan trọng
Robert, một giám sát viên bảo trì tại một nhà máy chế biến hóa chất ở Louisiana, đã triển khai chương trình đào tạo lắp đặt toàn diện của chúng tôi cho đội ngũ của mình:
- Bị loại 95% các sự cố liên quan đến kết nối
- Giảm Thời gian lắp đặt bằng 40% thông qua các kỹ thuật đúng đắn
- Đã đạt được Tỷ lệ thành công của lần thử áp suất đầu tiên 100%
- Đã lưu $75.000 đồng mỗi năm cho việc sửa chữa lại và sửa chữa khẩn cấp.
Dịch vụ Hỗ trợ Cài đặt của Bepto:
Chúng tôi cung cấp đào tạo và hỗ trợ toàn diện để đảm bảo kết nối tối ưu:
- Đào tạo lắp đặt: Hướng dẫn kỹ thuật thực hành
- Gợi ý công cụ: Các công cụ cắt và lắp ráp đúng cách
- Tiêu chuẩn chất lượng: Các quy trình kiểm tra và thử nghiệm
- Hỗ trợ kỹ thuật: Hỗ trợ chuyên gia cho các ứng dụng phức tạp
Lắp đặt đúng cách là nền tảng của hệ thống khí nén đáng tin cậy – đầu tư vào đào tạo và công cụ để đảm bảo mọi kết nối đáp ứng tiêu chuẩn chuyên nghiệp.
Kết luận
Lựa chọn đúng loại phụ kiện khí nén phù hợp với loại ống của bạn là yếu tố quan trọng để đảm bảo độ tin cậy của hệ thống – việc lựa chọn và lắp đặt đúng cách sẽ ngăn ngừa sự cố và đảm bảo hiệu suất tối ưu. ⚙️
Câu hỏi thường gặp về việc lựa chọn phụ kiện khí nén cho các loại ống
Q: Tôi có thể sử dụng cùng một loại đầu nối cho tất cả các ống khí nén khác nhau của mình không?
Không, các loại ống khác nhau yêu cầu các loại đầu nối cụ thể – ống polyurethane cần sử dụng đầu nối nén hoặc đầu nối cắm nhanh, trong khi ống cao su hoạt động tốt nhất với đầu nối có răng cưa và kẹp, vì việc sử dụng kết hợp sai có thể dẫn đến hiện tượng bung ống và hỏng hệ thống.
Câu hỏi: Làm thế nào để tôi biết áp suất định mức của bộ phận lắp ráp có đủ cho ứng dụng của mình không?
Áp suất định mức của bộ phận kết nối phải cao hơn áp suất làm việc tối đa của hệ thống ít nhất 25%, và áp suất vỡ phải gấp 4 lần áp suất làm việc – luôn kiểm tra các yếu tố giảm áp suất do nhiệt độ có thể làm giảm các giá trị này ở nhiệt độ cao.
Câu hỏi: Lỗi phổ biến nhất khi kết nối ống khí nén với các phụ kiện là gì?
Sai lầm phổ biến nhất là sử dụng kích thước ống danh nghĩa thay vì đo đường kính ngoài thực tế, điều này có thể dẫn đến các kết nối lỏng lẻo bị bung ra dưới áp suất hoặc các kết nối quá chặt gây hư hỏng ống trong quá trình lắp đặt.
Câu hỏi: Tôi nên siết chặt các mối nối ép trên ống khí nén đến mức nào?
Siết chặt các mối nối nén bằng tay cho đến khi chặt, sau đó siết thêm 1/2 đến 3/4 vòng bằng cờ lê – siết quá chặt có thể làm hỏng ống hoặc vòng đệm, trong khi siết không đủ chặt có thể gây rò rỉ hoặc bung ra dưới áp suất.
Câu hỏi: Các phụ kiện kết nối bằng cách nhấn (push-to-connect) có hoạt động đáng tin cậy với tất cả các loại ống không?
Các phụ kiện kết nối bằng cách nhấn (push-to-connect) hoạt động tốt nhất với các vật liệu ống cứng như polyurethane và nylon, cung cấp độ bền kết nối từ 85-90%, nhưng có thể không bám chặt đủ trên các ống cao su rất mềm, thường yêu cầu sử dụng phụ kiện có răng cưa (barb fittings) và kẹp (clamps) để đảm bảo kết nối an toàn.
-
