Để tìm chiều cao của xi lanh trong ứng dụng khí nén không cần trục, hãy đo tổng chiều dài thân dọc theo trục truyền động từ một mặt nắp đầu đến mặt nắp đầu đối diện. Trong công việc thay thế, hãy ghi lại hành trình có thể sử dụng, chiều dài vận chuyển, khoảng cách lỗ lắp, vị trí cổng và vị trí khe cảm biến.
Cách diễn đạt đó cần một sự thận trọng. Trong hình học, chiều cao hình trụ là khoảng cách giữa hai đáy hình tròn. Trong catalogue xi lanh không cần trục, kích thước thực tế thường được gọi là chiều dài tổng thể, chiều dài thân hoặc chiều dài lắp đặt. Thuật ngữ cũ vẫn có thể hữu ích, nhưng chỉ khi mọi người đồng ý bao gồm các mặt cuối nào.
Bài học chính
- Chiều cao xi lanh trong bài viết này có nghĩa là tổng chiều dài thân trục, không phải hành trình sử dụng được.
- ISO 13385-1 đề cập đến thiết kế thước cặp và các đặc tính đo lường, vì vậy việc lựa chọn dụng cụ và hiệu chuẩn là vấn đề quan trọng trước khi đặt hàng thay thế.
- Parker liệt kê các hành trình tiêu chuẩn OSP-P lên tới 6000 mm, điều này chứng tỏ tại sao chiều dài thân xe và hành trình phải được ghi riêng.
Lỗi thay thế phổ biến không phải là lỗi công thức cứng. Đó là một lỗi đặt tên. Người mua nói "chiều cao", nhà cung cấp nghĩ là "chiều dài tổng thể" và kỹ thuật viên thực sự đo được "độ dài". Ba chiều đó có thể mô tả cùng một bộ truyền động từ ba quan điểm khác nhau.
Chiều cao xi lanh trong hệ thống khí nén không cần thanh là gì?
Chiều cao xi lanh là tổng khoảng cách trục giữa hai mặt cuối của thân bộ truyền động. ISO 13385-1:2019 bao gồm các đặc tính đo lường và thiết kế thước cặp và ISO đã xác nhận phiên bản đó vào năm 2025 (ISO, 2025). Đối với công việc thay thế, con số này phải đến từ một phương pháp đo xác định.
Đối với xi lanh không cần trục, "chiều cao" đo được thường tuân theo trục dài của thân. Nó không phải là chiều cao thẳng đứng trên máy. Một hình trụ được gắn theo chiều ngang, chiều dọc hoặc lộn ngược sẽ giữ nguyên chiều dài thân trục.
Sử dụng bảng đặt tên này trong RFQ:
| Tên thứ nguyên | Nó có nghĩa là gì | Bao gồm | Không bao gồm |
|---|---|---|---|
| Tổng chiều dài cơ thể | Mặt nắp cuối đến mặt nắp cuối | Ống xi lanh và nắp cuối | Giá đỡ, phụ kiện, cảm biến lỏng lẻo |
| Đột quỵ có thể sử dụng | Quãng đường vận chuyển | Hành trình làm việc giữa các giới hạn | Mũ kết thúc và chiều dài chết chưa sử dụng |
| Chiều dài cài đặt | Thân máy cộng với các phụ kiện cố định | Tấm gắn, điểm dừng cố định, chấn động nếu cố định | Ống mềm, cáp chùng |
| Chiều dài vận chuyển | Di chuyển cầu trượt hoặc thân xe | Tấm tải hoặc dấu chân vận chuyển | Dụng cụ trừ khi nó được vận chuyển cùng với bộ truyền động |
| Sân lắp | Khoảng cách tâm lỗ | Tâm lỗ cố định | Những phỏng đoán từ cạnh này sang cạnh khác |
Nếu bộ truyền động hiện có vẫn được lắp đặt, hãy chụp ảnh trước khi chạm vào băng. Một bức ảnh duy nhất có thước, cổng, giá đỡ và dấu ngoặc trong khung có thể ngăn chặn hàng tá email sau đó.
Chiều cao, chiều dài cơ thể và định hướng
Bài viết cũ sử dụng "chiều cao" vì công thức hình học cho hình trụ sử dụng chiều cao. Khi lựa chọn xi lanh không cần trục thực tế, hãy sử dụng "chiều dài tổng thể" hoặc "chiều dài thân" khi trao đổi với nhà cung cấp. Nó rõ ràng hơn.
Điều gì sẽ xảy ra nếu bản vẽ của bạn nói về chiều cao? Hãy coi nó như một nhãn cảnh báo. Hỏi số đó có phải là:
- Tổng chiều dài cơ thể.
- Việc vận chuyển hành trình hoặc hành trình.
- Phong bì cài đặt được gắn.
- Khoảng hở dọc phía trên khung máy.
- Kích thước gói vận chuyển.
Những thứ đó không thể thay thế cho nhau.
Tại sao dữ liệu đột quỵ không thay thế chiều dài cơ thể

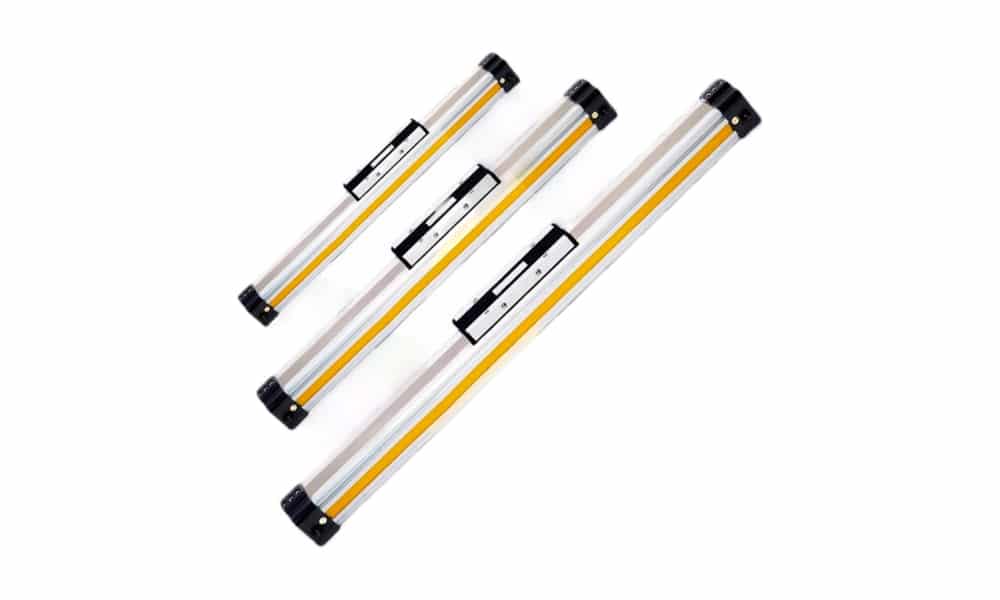

Parker liệt kê dòng xi lanh không trục OSP-P có chiều dài hành trình tối đa 6000 mm trên trang sản phẩm của mình (Dòng Parker OSP-P, 2026). Số hành trình đó cho bạn biết khả năng di chuyển. Nó không cho bạn biết chiều dài được lắp đầy đủ, kiểu nắp cuối, hướng cổng, gói dẫn hướng, vị trí cảm biến hoặc khe hở giảm xóc.
Đó là trọng tâm của bài viết. Stroke trả lời: “Cỗ xe có thể đi được bao xa?” Chiều dài cơ thể trả lời: "Bộ truyền động có vừa với vị trí của bộ truyền động cũ không?" Bạn cần cả hai.
Làm thế nào để bạn đo chiều cao xi lanh một cách chính xác?
Đo chiều cao xi lanh bằng cách đặt thước, thước dây hoặc thước cặp đã hiệu chỉnh song song với trục truyền động và đọc từ một mặt nắp đầu đến mặt nắp đầu đối diện. Mitutoyo lưu ý rằng ISO 13385-1 và ASME B89.1.14 tách biệt các lỗi thước cặp như lỗi tiếp xúc một phần và lỗi dịch chuyển tỷ lệ (Mitutoyo, 2026).
Đối với các bộ truyền động ngắn trên băng ghế, hãy sử dụng thước cặp nếu các hàm kéo dài theo kích thước. Đối với các ống trụ dài không có thanh, sử dụng băng thép, băng keo thẳng hoặc bản vẽ của nhà sản xuất. Bộ truyền động 3 m không trở nên chính xác vì ai đó đã sử dụng một thước cặp nhỏ ở một đầu và đoán phần còn lại.
Quy trình đo lường
- Làm sạch cả hai mặt cuối và bất kỳ bề mặt chuẩn nào.
- Chụp ảnh xi lanh trước khi loại bỏ.
- Đánh dấu hai mặt đầu cuối mà bạn sẽ đo ở giữa.
- Căn chỉnh băng hoặc thước song song với trục hình trụ.
- Ghi lại tổng chiều dài thân, hành trình, chiều dài bàn trượt và bước lắp riêng biệt.
- Lặp lại phép đo từ phía đối diện.
- So sánh kết quả với bất kỳ bảng tên, bản vẽ hoặc mã danh mục nào.
Theo kinh nghiệm của chúng tôi, lưu ý tốt nhất về lĩnh vực này là nhàm chán: "Chiều dài thân 1258 mm, nhãn hành trình 1000 mm, vận chuyển 180 mm, bốn lỗ lắp M8, cạnh cổng bên trái, mặt trên khe cảm biến." Ghi chú đó hữu ích hơn là “khoảng 1,2 mét, giống như ghi chú cũ”.
Công cụ và kiểm soát lỗi
Sử dụng công cụ phù hợp với độ dài và quyền truy cập:
| Dụng cụ | sử dụng tốt nhất | Thận trọng thực tế |
|---|---|---|
| Caliper kỹ thuật số | Kích thước đầu ngắn, giá đỡ và giá đỡ | Kiểm tra hiệu chuẩn và chỗ ngồi hàm |
| Vernier hoặc thước cặp quay số | Kiểm tra băng ghế dự bị không có pin | Đọc chậm, tránh sai lệch |
| Quy tắc thép | Kích thước thẳng vừa phải | Giữ quy tắc trên đường chuẩn |
| Băng thép | Xi lanh không cần dài | Giữ băng thẳng và song song |
| Bản vẽ cad | Thiết kế mới hoặc số bộ phận đã được xác minh | Xác nhận mã sửa đổi và tùy chọn |
Hướng dẫn sử dụng thước cặp của Mitutoyo cho biết các thông số kỹ thuật là giá trị lỗi tối đa cho phép, không phải là đảm bảo kỳ diệu. Vì vậy, đối với công việc thay thế, đừng để độ chính xác của dụng cụ tạo ra sự tự tin sai lầm. Nếu xi lanh cũ bị bẩn, bị cong, bị sửa đổi hoặc vẫn được lắp phía sau tấm chắn, thì việc thiết lập phép đo có thể chiếm ưu thế trong sai số.
Chiều cao xi lanh so với chiều dài hành trình
Chiều dài hành trình hành trình piston hoặc vận chuyển có thể sử dụng được; chiều cao xi lanh ở đây là tổng chiều dài thân trục. AutomationDirect giải thích rằng xi lanh không thanh sử dụng một pít-tông bên trong kết nối với một bàn trượt bên ngoài di chuyển dọc theo thân máy, giảm tổng chiều dài so với xi-lanh có thanh truyền thống (Tự động hóaTrực tiếp, 2020).
Bố cục nhỏ gọn đó chính là lý do khiến các thuật ngữ bị lẫn lộn. Một bộ truyền động không cần trục có thể có chiều dài thân chỉ dài hơn một chút so với hành trình của nó cộng với các giới hạn về nắp cuối và vận chuyển. Một xi lanh thanh tiêu chuẩn cũng cần có khe hở cho thanh mở rộng. Vì vậy, một kỹ thuật viên đã quen với xi lanh tiêu chuẩn có thể hỏi sai câu hỏi.
Ba số cần ghi
Để thay thế xi lanh không cần trục, trước tiên hãy ghi lại ba số sau:
| Con số | Ví dụ | Tại sao nó quan trọng |
|---|---|---|
| Tổng chiều dài cơ thể | 1258mm | Xác nhận vừa khít với khung máy |
| Đột quỵ có thể sử dụng | 1000 mm | Xác nhận phạm vi di chuyển |
| Chiều dài vận chuyển | 180mm | Xác nhận độ hở của dụng cụ và tấm chắn |
Sau đó thêm các chi tiết làm cho sự thay thế trở thành hiện thực:
- Kích thước lỗ khoan hoặc mã model.
- Loại dẫn hướng và loại vận chuyển.
- Vị trí cổng và luồng.
- Kiểu đệm hoặc giảm xóc.
- Vị trí rãnh cảm biến.
- Lắp lỗ sân.
- Tải khối lượng và cánh tay đòn.
- Áp suất làm việc và tốc độ mục tiêu.
Tại sao các tỷ lệ lại có rủi ro
Dự thảo cũ sử dụng tỷ lệ chung như 60-80% tổng chiều cao. Điều đó có thể hữu ích cho một bản phác thảo lớp học, nhưng lại có rủi ro cho một trật tự thực sự. Parker, SMC, Festo và các nhà cung cấp khác công bố các kích thước dành riêng cho từng mẫu xe vì nắp cuối, gói dẫn hướng, đệm, chốt chặn và kiểu vận chuyển thay đổi mối quan hệ.
Sử dụng bản vẽ mô hình khi có thể. Nếu bạn không có bản vẽ mô hình, hãy đo cả hai kích thước. Đoán nét từ chiều dài cơ thể là phương án cuối cùng, không phải là phương pháp lựa chọn.
Chiều cao ảnh hưởng như thế nào đến sự phù hợp và hiệu suất của xi lanh không cần trục?
Chiều cao xi lanh ảnh hưởng đến độ vừa vặn đầu tiên và hiệu suất thứ hai. Thân máy phải dọn sạch khung, tấm bảo vệ, đường chạy cáp, cổng và quyền truy cập dịch vụ. Danh mục không cần thanh của Parker lưu ý các giá đỡ phần giữa có chiều dài hành trình nhất định và cho phép độ lệch tối đa 0,5 mm giữa các giá đỡ trong một bối cảnh hỗ trợ OSP-P (Danh mục Parker Origa, 2025).
Chi tiết hỗ trợ đó hữu ích hơn quy tắc chung về chiều cao và đường kính. Bộ truyền động không cần trục dài có thể bị võng, xoắn hoặc bó nếu khung máy không hỗ trợ chúng một cách chính xác. Vấn đề trở nên tồi tệ hơn khi tải được bù đắp từ đường tâm xe ngựa.
Kiểm tra độ vừa vặn trước khi đặt hàng
Trước khi yêu cầu thay thế, hãy kiểm tra:
| Kiểm tra độ vừa vặn | Xác nhận điều gì | Thất bại nếu bỏ qua |
|---|---|---|
| Chiều dài cơ thể | Mặt nắp cuối đến mặt nắp cuối | Xi lanh sẽ không vừa với khung |
| Đột quỵ | Hành trình vận chuyển bắt buộc | Máy bị lệch vị trí làm việc |
| Sân lắp | Tâm lỗ và kiểu giá đỡ | Bộ phận mới không thể bắt vít vào |
| Phía cảng | Định tuyến và giải phóng mặt bằng ống | Phụ kiện nhấn tấm bảo vệ hoặc giá đỡ |
| Khe cảm biến | Chuyển đổi vị trí và đường dẫn cáp | PLC mất tín hiệu vị trí cuối |
| Chiều cao vận chuyển | Giải phóng mặt bằng dụng cụ và bảo vệ | Tấm tải va chạm trong quá trình di chuyển |
| Khoảng cách hỗ trợ | Độ cứng cơ thể dài | Độ võng, ràng buộc, mòn dấu |
Đối với trục dài, cuộc trò chuyện hỗ trợ thuộc về RFQ. Đừng đợi đến ngày lắp đặt mới phát hiện ra rằng bộ truyền động cũ đã sử dụng giá đỡ ở giữa ẩn dưới nắp.
Kiểm tra hiệu suất sau khi tập luyện
Bản thân chiều dài không tạo ra lực. Lực vẫn đến từ áp suất tác động lên diện tích piston. Nhưng chiều dài sẽ thay đổi hệ thống xung quanh lực đó: hành trình dài hơn có nghĩa là lượng không khí nhiều hơn, nhiều thời gian hơn để giảm áp suất thành vật chất, chiều dài dẫn hướng nhiều hơn để căn chỉnh và nhiều cơ hội hơn cho cỗ xe nhìn thấy tải trọng mô-men xoắn.
Đối với mạch không khí, hãy xem lại van điện từ, đơn vị FRL, điều chỉnh áp suất, Và van điều khiển dòng chảy cùng nhau. Thân máy được đo chính xác vẫn có thể hoạt động kém nếu đường dẫn dòng chảy có kích thước nhỏ.
Cần cơ chế rộng hơn? Bài viết đồng hành này trên bộ truyền động không cần trục hoạt động như thế nào giải thích cách bố trí piston bên trong và vận chuyển bên ngoài. Đối với thiết kế từ tính, hãy sử dụng hướng dẫn trên hoạt động xi lanh không cần từ tính.
Kích thước RFQ thay thế
Gửi RFQ thay thế với chiều dài thân, hành trình, lỗ khoan hoặc mã kiểu máy, loại dẫn hướng, kích thước vận chuyển, bước lắp, vị trí cổng, vị trí cảm biến, tải trọng, tốc độ và áp suất làm việc. Festo cho biết xi lanh không cần trục hỗ trợ hành trình dài, với hành trình lên tới 8,5 m trong tổng quan về danh mục của nó (lễ hội, 2026).
Sử dụng danh sách này:
- Chiều dài tổng thể của cơ thể.
- Đột quỵ có thể sử dụng.
- Kích thước lỗ khoan hoặc mã mô hình đầy đủ.
- Loại dẫn hướng: cơ bản, ổ trượt, dẫn hướng cam, dẫn hướng tuyến tính, dẫn hướng có độ cứng cao, khớp nối từ.
- Kích thước vận chuyển và giao diện dụng cụ.
- Khoảng cách lỗ lắp và loại giá đỡ.
- Chủ đề cổng, phía cổng và tuyến đường ống.
- Các chi tiết đệm, giảm chấn hoặc end-stop.
- Loại cảm biến, vị trí khe cắm và tuyến cáp.
- Tải khối lượng, khoảng cách bù đắp và hướng.
- Tốc độ mục tiêu và tốc độ chu kỳ.
- Áp suất có sẵn và chuẩn bị không khí.
Từ những gì chúng tôi đã thấy, các cuộc trò chuyện thay thế nhanh nhất bao gồm hai bức ảnh: một bức ảnh có chiều dài đầy đủ với thước dây và một bức ảnh cận cảnh về bảng tên, cổng, hộp đựng và các lỗ lắp. Các bức ảnh không thay thế các kích thước nhưng chúng nắm bắt được các chi tiết mà danh sách các kích thước bỏ sót.
Bảng tính trường đơn giản
| Cánh đồng | Giá trị cần ghi | Ghi chú |
|---|---|---|
| Mã mẫu hiện có | Ảnh cộng với giá trị đã nhập | Bao gồm tất cả các hậu tố |
| Chiều dài cơ thể | mm | Mặt nắp cuối đến mặt nắp cuối |
| Đột quỵ | mm | Dán nhãn, vẽ hoặc đo hành trình |
| Khoan | mm | Từ mã mẫu hoặc bản vẽ |
| Chiều dài vận chuyển | mm | Bao gồm tấm tải nếu lắp tại nhà máy |
| Sân lắp | mm x mm | Tâm lỗ, không phải khoảng cách cạnh |
| Phía cảng | trái/phải/trên/dưới | Lưu ý chủ đề nếu hiển thị |
| Cảm biến | loại và vị trí | Bao gồm hướng cáp |
| Trọng tải | kg hoặc N cộng với phần bù | Thời điểm quan trọng |
| Áp suất làm việc | thanh hoặc MPa | Ghi lại cài đặt bộ điều chỉnh và áp suất di chuyển |
Để so sánh sản phẩm, hãy so sánh phong bì đã đo với tùy chọn xi lanh không cần trục, Xi lanh không cần mô-đun OSP-P, Xi lanh không trục DGC, Và Xi lanh không cần dẫn hướng MY1H. Nếu bộ truyền động cũ là một thanh trượt nhỏ gọn chứ không phải một hình trụ không có thanh truyền, hãy xem lại hoạt động trượt không khí không cần trục trước khi đảm nhận cùng một gia đình thay thế.
Câu hỏi thường gặp: Chiều cao xi lanh trong các ứng dụng khí nén không thanh
Những câu trả lời Câu hỏi thường gặp này tập trung vào rủi ro thay thế: chiều dài thân máy, hành trình, hỗ trợ dẫn hướng và độ tin cậy của phép đo. Trang OSP-P của Parker liệt kê hành trình tối đa 6000 mm, trong khi ISO 13385-1 xác định phép đo thước cặp, do đó cả dữ liệu danh mục và phương pháp đo đều có cùng quyết định (Parker, 2026; ISO, 2025).
Làm thế nào để bạn đo chiều cao xi lanh một cách chính xác?
Đo song song với trục truyền động từ một mặt nắp đầu đến mặt nắp đầu đối diện. Giữ riêng các giá đỡ, phụ kiện lỏng và dụng cụ trừ khi chúng là những bộ phận cố định của vỏ bọc lắp đặt. Ghi lại chiều dài thân, hành trình, chiều dài vận chuyển, bước lắp và vị trí cổng trong cùng một bảng tính.
Sự khác biệt giữa chiều cao xi lanh và chiều dài hành trình là gì?
Chiều cao xi lanh ở đây có nghĩa là tổng chiều dài thân trục. Chiều dài hành trình là hành trình vận chuyển có thể sử dụng được. Parker liệt kê hành trình tối đa của OSP-P là 6000 mm, nhưng đơn đặt hàng thay thế vẫn cần chiều dài thân, nắp đầu, giá đỡ, loại dẫn hướng, giá đỡ, cổng và cảm biến. Chỉ đột quỵ thôi là chưa đủ.
Tôi có nên thêm giá đỡ vào chiều cao xi lanh không?
Không bao gồm các giá đỡ trong chiều dài thân xi lanh trừ khi nhà cung cấp yêu cầu lắp đặt vỏ bọc. Đo giá đỡ riêng biệt như phần cứng lắp đặt. Một bộ phận thay thế có thể khớp với thân xi lanh và vẫn bị hỏng nếu giá đỡ, bộ giảm xóc, cảm biến hoặc khớp nối cổng va chạm với khung máy.
Công cụ nào là tốt nhất để đo một hình trụ không cần trục?
Sử dụng thước cặp cho các đặc điểm ngắn như chiều rộng vận chuyển, khoảng cách lỗ lắp và các chi tiết ở đầu cuối. Sử dụng băng thép thẳng hoặc bản vẽ đã được xác minh cho chiều dài thân dài. Hướng dẫn ISO 13385-1 và Mitutoyo nhắc nhở các kỹ sư rằng lỗi thước cặp phụ thuộc vào việc đo mặt và thiết lập, chứ không chỉ độ phân giải hiển thị.
Chiều cao xi lanh ảnh hưởng đến hiệu suất như thế nào?
Chiều cao ảnh hưởng đến độ vừa vặn, khả năng hỗ trợ, độ võng, độ thẳng hàng và khoảng trống dịch vụ. Nó không trực tiếp thiết lập lực lượng. Thân dài cần kiểm tra hỗ trợ, đặc biệt là với tải trọng bù. Lực vẫn phụ thuộc vào áp suất và diện tích piston, trong khi tốc độ phụ thuộc vào hành trình, đường dẫn dòng chảy, kích thước van, tải trọng, đệm và hạn chế khí thải.
