Công thức xi lanh chính cho hệ thống khí nén là F = P x A: lực bằng áp suất làm việc nhân với diện tích hiệu dụng của piston. Sử dụng toàn bộ diện tích piston để kéo dài, trừ đi diện tích thanh để rút thanh đơn, sử dụng speed = flow / area để biết tốc độ vượt qua lần đầu và tính toán mức tiêu thụ không khí từ thể tích buồng, tỷ lệ áp suất và tốc độ chu kỳ.
Điều đó nghe có vẻ đơn giản. Sai lầm tại hiện trường là sử dụng đúng công thức với sai áp suất, sai diện tích hoặc sai đơn vị. Bộ điều chỉnh được đặt thành 6 bar không đảm bảo 6 bar tại cổng xi lanh trong khi chuyển động và tổng diện tích bề mặt bên ngoài không tính toán lực đẩy.
Lực xi lanh là lực đẩy hoặc lực kéo theo lý thuyết được tạo ra khi áp suất làm việc tác động lên mặt piston. Diện tích piston hiệu quả là khu vực thực sự nhìn thấy áp suất sau khi khu vực thanh truyền được tháo ra ở phía rút lại.
Bài học chính
F = P x Alà công thức ban đầu; NIST liệt kê 1 psi là 6.894,757 Pa.- ISO 15552 bao gồm các xi lanh tiêu chuẩn lên đến 10 bar và lỗ khoan từ 32 mm đến 320 mm.
- Đối với việc sử dụng không khí, SMC bao gồm thể tích xi lanh, thể tích đường ống, tốc độ chu trình, áp suất và biên độ máy nén.
Phím tắt hữu ích là coi mỗi phép tính hình trụ là một bản đồ chứ không phải một câu trả lời duy nhất. Lực nói với bạn chán. Tốc độ cho bạn biết dòng chảy. Mức tiêu thụ không khí cho bạn biết nhu cầu máy nén. Khu vực thanh cho bạn biết lực rút lại. Giảm áp suất cho bạn biết lý do tại sao máy thật không đồng ý với bảng tính.

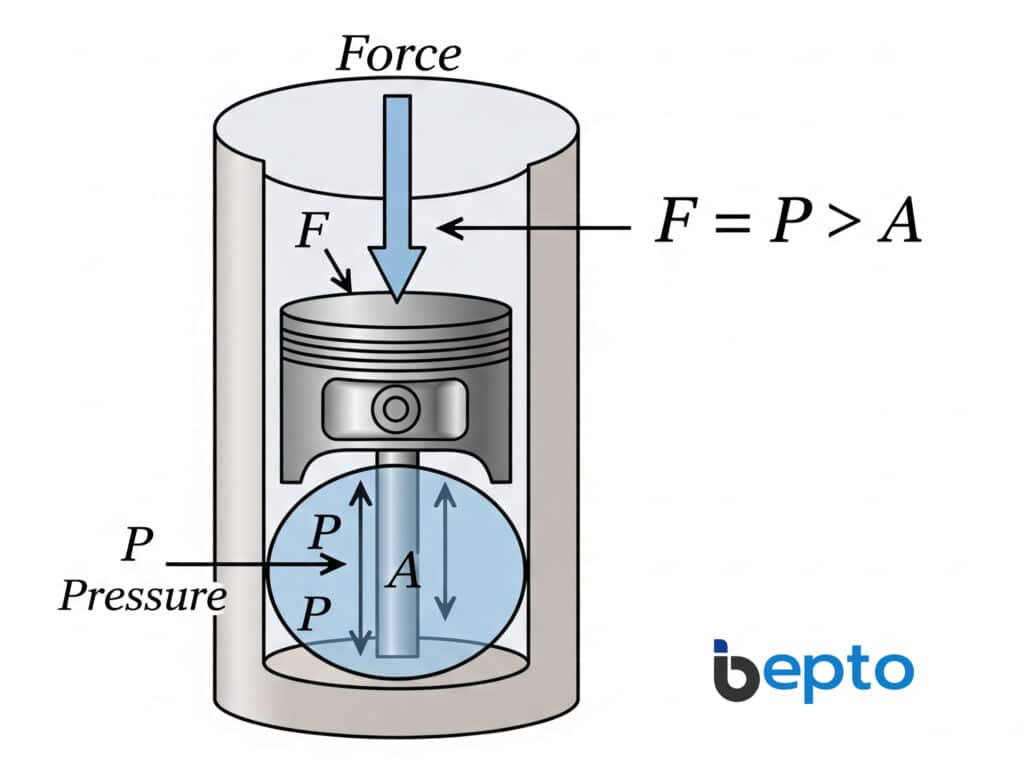

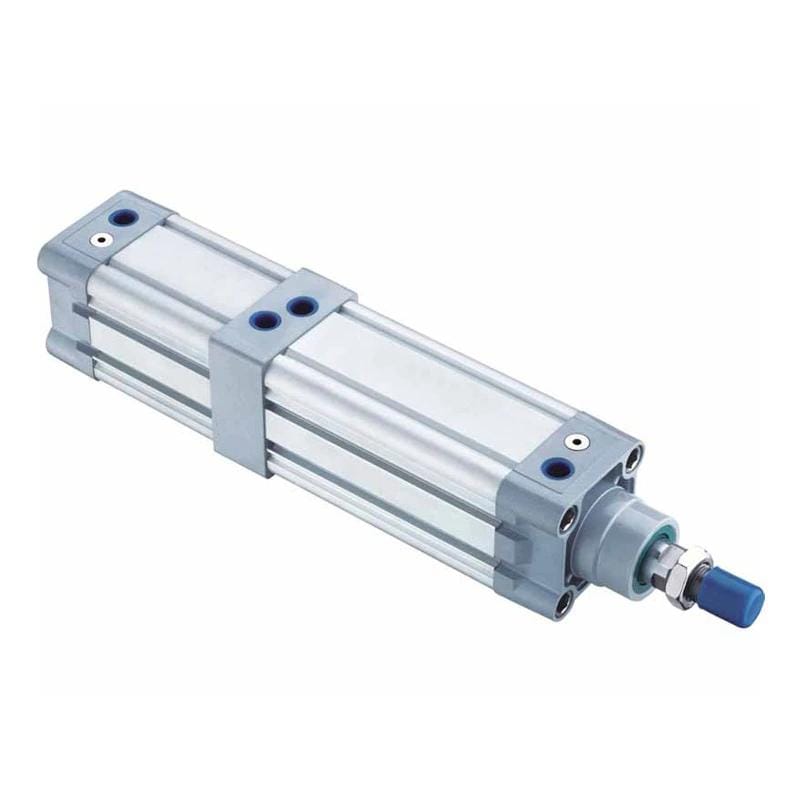

Công thức lực xi lanh cơ bản là gì?
Công thức lực xi lanh cơ bản là F = P x A, trong đó áp suất tác dụng lên diện tích hiệu dụng của piston. AutomationDirect đưa ra mối quan hệ tương tự và cho thấy rằng xi lanh có đường kính 4 inch có diện tích pít-tông 12,57 in2, tạo ra 1.257 lbf ở 100 psi trước tổn thất thực tế (Tự động hóaTrực tiếp, 2026).
Công thức sạch là:
Lực = áp suất x diện tích hiệu dụng
F = P x A
Sử dụng đơn vị nhất quán:
| Đơn vị áp suất | Đơn vị diện tích | Lực lượng đầu ra |
|---|---|---|
| psi | in2 | lbf |
| thanh | mm2 | N, sau khi chuyển đổi áp suất thành N/mm2 |
| MPa | mm2 | N |
| Pa | m2 | N |
Đối với công việc khí nén số liệu, chuyển đổi nhanh nhất là:
1 bar = 0.1 N/mm2
6 bar = 0.6 N/mm2
Lực (N) = áp suất_bar x 0.1 x diện tích_mm2
Một dòng đó ngăn ngừa lỗi gấp 10 lần phổ biến. Nếu ai đó nhân lên 6 x area_mm2, họ sử dụng thanh như thể nó là N/mm2. Số nhân đúng ở mức 6 bar là 0.6, không 6.
Lực lượng mở rộng
Lực kéo sử dụng toàn bộ diện tích piston:
A_piston = pi x lòng xi lanh^2 / 4
F_extend = áp suất x A_piston
Ví dụ cho lỗ khoan 63 mm ở 6 bar:
Tính diện tích piston: A_piston = pi x 63^2 / 4 = 3,117 mm2
F_extend = 0.6 x 3,117 = 1,870 N
Đó là lực lượng lý thuyết. Lực thiết kế có thể sử dụng phải bao gồm ma sát, giảm áp suất, áp suất ngược, gia tốc, hướng tải và biên.
Lực rút lại
Lực rút trên xi lanh tác động kép một thanh sử dụng diện tích hình khuyên:
A_cần piston = pi x cần piston^2 / 4
A_thu về = A_piston - A_cần piston
F_thu về = áp suất x A_thu về
Đối với lỗ khoan 63 mm với thanh 20 mm:
A_cần piston = pi x 20^2 / 4 = 314 mm2
A_thu về = 3,117 - 314 = 2,803 mm2
F_thu về = 0.6 x 2,803 = 1,682 N
Vậy tại sao lực rút lại có cảm giác yếu hơn? Thanh chiếm một phần của mặt piston chịu áp lực. Ở cùng một áp suất, diện tích ít hơn có nghĩa là lực ít hơn. Để tìm hiểu sâu hơn, hãy sử dụng hướng dẫn chuyên dụng trên khu vực thanh xi lanh khí nén.
Biên an toàn
Trang định cỡ của AutomationDirect khuyến nghị thiết kế lực tính toán cao hơn yêu cầu thực tế ít nhất 25% và video lựa chọn của nó sử dụng mức tăng 25% cho ma sát, giảm áp suất và các yếu tố liên quan (Tự động hóaVideo trực tiếp, 2026). Đó là mức ký quỹ ban đầu thực tế, không thể thay thế cho việc xem xét rủi ro.
Sử dụng thẻ đầu tiên này:
Required lực lý thuyết = thực tế tải lực x 1.25
Diện tích yêu cầu = lực lý thuyết yêu cầu / áp suất làm việc
Sau đó kiểm tra lỗ khoan tiêu chuẩn gần nhất. Bảng tính lực dừng trước khi lỗ khoan sẵn có, lắp đặt, tốc độ, đệm và cung cấp không khí chưa hoàn thành.
Kiểm tra khu vực pít-tông, khu vực thanh và bộ phận
Diện tích piston được tính từ đường kính lỗ khoan, nhưng việc lựa chọn xi lanh tiêu chuẩn cũng có giới hạn về kích thước. ISO 15552:2018 bao gồm các xi lanh khí nén lắp có thể tháo rời được định mức đến 1.000 kPa hoặc 10 bar, có lỗ khoan từ 32 mm đến 320 mm và ISO đã xác nhận tiêu chuẩn này vào năm 2025 (ISO, 2025).
Công thức diện tích là:
A = pi x D^2 / 4
Ở đâu:
Alà diện tích pistonDlà đường kính lỗ khoan.- Sử dụng đường kính chứ không phải bán kính trong phiên bản công thức này.
Dưới đây là các điểm kiểm tra lỗ khoan hữu ích:
| Khoan | Khu vực pít-tông | Lực ở mức 6 bar | Lực ở 100 psi |
|---|---|---|---|
| 32mm | 804 mm2 | 482 N | 125 lbf, nếu sử dụng tương đương 1,26 |
| 40 mm | 1.257 mm2 | 754 N | 195 lbf, nếu sử dụng tương đương 1,57 |
| 50mm | 1.963 mm2 | 1,178 N | 304 lbf, nếu sử dụng tương đương 1,97 |
| 63mm | 3.117 mm2 | 1,870 N | 483 lbf, nếu sử dụng tương đương 2,48 |
| 80mm | 5.027 mm2 | 3,016 N | 779 lbf, nếu sử dụng tương đương 3,15 |
danh sách NIST 1 psi = 6,894.757 Pa, do đó, việc chuyển đổi từ hệ đo lường Anh sang hệ mét phải thông qua các đơn vị áp suất trước khi so sánh lực (NIST, 2025). Không trộn psi, bar, inch vuông và milimét vuông trên một dòng mà không chuyển đổi.
Bẫy đơn vị
Sử dụng danh sách kiểm tra này trước khi tin tưởng vào bất kỳ kết quả công thức nào:
| Kiểm tra | Phương pháp đúng | Lỗi phổ biến |
|---|---|---|
| Đường kính và bán kính | A = pi x D^2 / 4 | Sử dụng đường kính trong pi x r^2 |
| Thanh đến N/mm2 | bar x 0.1 | Nhân trực tiếp diện tích với thanh |
| Rút lại khu vực | piston area - rod area | Sử dụng toàn bộ diện tích piston theo cả hai cách |
| Đo so với tuyệt đối | Lực sử dụng chênh lệch áp suất | Sử dụng áp suất khí quyển hai lần |
| lỗ khoan được xuất bản | Lỗ khoan danh mục phù hợp | Đo đường kính thùng ngoài |
Theo kinh nghiệm của chúng tôi, cách nhanh nhất để phát hiện công thức hình trụ sai là yêu cầu đơn vị được viết sau mỗi số. "63 lỗ khoan, 6 áp suất, lực 18700" không phải là phép tính. "Lòng khoan 63 mm, 6 bar, lực kéo dài lý thuyết 1.870 N" là.
Bảng lựa chọn công thức
Sử dụng công thức phù hợp với công việc:
| Câu hỏi | Công thức | Sử dụng cái này cho |
|---|---|---|
| Lực đẩy bao nhiêu? | F_extend = P x A_piston | Lực đẩy mở rộng |
| Lực kéo bao nhiêu? | F_retract = P x (A_piston - A_rod) | Rút một thanh |
| Kích thước lỗ khoan là bao nhiêu? | A = F / P, sau đó D = sqrt(4A / pi) | Kích thước xi lanh ban đầu |
| Diện tích piston nào? | A = pi x D^2 / 4 | Kiểm tra lực và tốc độ |
| Khu vực thanh nào? | A_rod = pi x d_rod^2 / 4 | Lực rút và thể tích không khí |
| Bề mặt bên ngoài là gì? | 2 x pi x r x h + 2 x pi x r^2 | Lớp phủ, làm sạch, nhiệt, không lực |
Nếu câu hỏi của bạn là về lớp phủ hoặc tiếp xúc với nhiệt, hãy sử dụng bài toán tính diện tích bề mặt. Nếu câu hỏi của bạn là lực đẩy, hãy ở lại khu vực piston.
Làm thế nào để bạn tính toán tốc độ xi lanh?
Tốc độ xi lanh là vấn đề về dòng chảy, không chỉ là vấn đề áp suất. SMC đưa ra mối quan hệ tốc độ khí nén thực tế s = 28.8q / A, Ở đâu s là inch trên giây, q là SCFM, và A là diện tích piston ở in2, đồng thời cảnh báo rằng các cổng và ống cũng ảnh hưởng đến tốc độ (SMC, 2026).
Công thức đơn giản hóa là:
Tốc độ = lưu lượng / diện tích hiệu dụng
Ở dạng đế quốc của SMC:
s = 28.8q / A
Ở đâu:
s= tốc độ piston tính bằng inch trên giây.q= luồng không khí trong SCFM.A= diện tích piston tính bằng inch vuông.
Ví dụ:
q = 5 SCFM
A = 3.14 in2
s = 28.8 x 5 / 3.14 = 45.9 in/s
Kết quả đó là lý thuyết. Tốc độ thực tế phụ thuộc vào áp suất đầu vào, tải trọng, hạn chế xả, van Cv, chiều dài ống, kích thước lắp, bộ giảm âm, đệm và điều chỉnh đồng hồ đo ra.
Áp lực tạo nên lực, dòng chảy tạo nên tốc độ
Cụm từ này không phải là vật lý hoàn hảo nhưng nó là ngôn ngữ trường hữu ích. Áp lực đặt lực sẵn có. Lưu lượng đặt tốc độ nạp và xả của buồng.
Nếu một hình trụ có đủ lực tính toán nhưng chuyển động chậm, hãy bắt đầu với đường dẫn khí:
- Đo áp suất tại cổng xi lanh khi di chuyển.
- Kiểm tra van điện từ công suất dòng chảy.
- Kiểm tra đường kính và chiều dài bên trong ống.
- Kiểm tra bộ giảm thanh và bộ phận giảm thanh của ống xả.
- Điều chỉnh van điều khiển dòng chảy ở phía ống xả.
- Xác nhận đơn vị FRL và bộ điều chỉnh có thể giữ dòng chảy.
SMC lưu ý rằng thông lệ chung trong ngành để kiểm soát tốc độ bộ truyền động là kiểm soát lưu lượng khí thải, thường bằng bộ điều khiển lưu lượng đồng hồ đo hoặc van kim (SMC, 2026). Đó là lý do tại sao lời phàn nàn về tốc độ thường thuộc về mạch chứ không chỉ riêng xi-lanh.
Khu vực tốc độ và thanh
Tốc độ rút lại có thể nhanh hơn tốc độ mở rộng trên xi lanh một thanh vì thể tích phía rút lại nhỏ hơn. Thanh làm giảm thể tích buồng hoạt động ở phía đó.
Sử dụng:
Tốc độ hành trình ra = lưu lượng vào phía nắp / diện tích piston
Tốc độ thu về = lưu lượng vào phía cần piston / diện tích vành khăn
Annulus diện tích = diện tích piston - diện tích cần piston
Điều đó không có nghĩa là thao tác rút lại luôn di chuyển nhanh hơn trong máy thật. Dòng chảy của van, áp suất ngược của khí thải, hướng tải và độ giảm chấn có thể đảo ngược những gì mà toán học diện tích đơn giản dự đoán.
Công thức định cỡ máy nén và tiêu thụ không khí
Lượng khí tiêu thụ phải bao gồm thể tích xi lanh, thể tích đường ống, áp suất, tốc độ chu trình và biên độ máy nén. SMC định nghĩa mức tiêu thụ không khí là không khí được sử dụng trong xi lanh hoặc đường ống mỗi khi van chuyển mạch hoạt động và ví dụ của nó đạt ANR 678 L/phút cho 10 xi lanh với tốc độ 5 chu kỳ/phút (SMC, 2026).
Tiêu thụ không khí là lượng không khí tự do mà mạch xi lanh sử dụng mỗi phút sau khi thể tích buồng, tỷ số áp suất, số hành trình và thể tích đường ống được chuyển đổi trở lại điều kiện tham chiếu khí quyển.
AutomationDirect mô tả mức tiêu thụ không khí của xi lanh là một hàm của thể tích xi lanh, thời gian chu kỳ và áp suất đầu vào, thường được biểu thị dưới dạng SCFM của không khí tự do (Tự động hóaTrực tiếp, 2026). Máy tính của Festo sử dụng kích thước xi lanh, chiều dài hành trình và áp suất vận hành làm đầu vào cốt lõi (lễ hội, 2026).
Đối với xi lanh một thanh tác dụng kép:
V_extend = A_piston x hành trình
V_thu về = (A_piston - A_cần piston) x hành trình
V_cycle = V_extend + V_thu về
Đối với SCFM:
SCF_per_cycle = V_cycle_in3 x (P_dư + 14.7) / (14.7 x 1728)
Công thức lưu lượng: Công thức lưu lượng: SCFM = SCF_per_cycle x cycles_per_minute
các 14.7 thuật ngữ chuyển đổi áp suất đo thành áp suất tuyệt đối gần đúng tính bằng psi. các 1728 thuật ngữ chuyển đổi inch khối sang feet khối.
Ví dụ:
Bore = 2 in
Đường kính cần piston = 0.625 in
Hành trình = 6 in
Áp suất = 80 psi
Số chu kỳ = 30/min
Diện tích piston: A_piston = 3.14 in2
A_cần piston = 0.31 in2
A_thu về = 2.83 in2
V_cycle = (3.14 + 2.83) x 6 = 35.82 in3
SCF/cycle = 35.82 x (80 + 14.7) / (14.7 x 1728) = 0.134 SCF
SCFM = 0.134 x 30 = 4.0 SCFM
Đó chỉ là không khí buồng xi lanh. Thêm thể tích ống từ van đến xi lanh khi van được lắp cách xa bộ truyền động. Trang tiêu thụ không khí của AutomationDirect cũng coi mức tiêu thụ ống là có khả năng quan trọng trong một số dự án khí nén (Tự động hóaTrực tiếp, 2026).
Biên độ máy nén
SMC khuyến nghị nên chọn máy nén có công suất lớn và đưa ra mức tham chiếu tối thiểu gấp 1,4 lần mức tiêu thụ không khí tính toán, với nhiều công suất hơn nếu cần (SMC, 2026). Biên độ đó rất hữu ích vì các hệ thống thực bao gồm rò rỉ, hiệu ứng nhiệt độ, nhu cầu đồng thời, thể tích ống và thiết bị trong tương lai.
Sử dụng:
Minimum công suất máy nén = tổng nhu cầu đã tính x 1.4
Sau đó kiểm tra điều kiện thực vật. Sách nguồn DOE cho biết rò rỉ có thể lãng phí 20-30% sản lượng máy nén trong một số hệ thống khí nén công nghiệp, trong khi việc phát hiện rò rỉ chủ động có thể giảm rò rỉ xuống dưới 5-10% sản lượng máy nén (Sách tham khảo DOE, 2016).
Bảng quyết định sử dụng không khí
| Thay đổi | Hiệu ứng lực | Hiệu ứng tốc độ | Hiệu ứng tiêu thụ không khí |
|---|---|---|---|
| Lỗ khoan lớn hơn | Lực cao hơn | Chậm hơn ở cùng một dòng chảy | Cao hơn mỗi lần đột quỵ |
| Hành trình dài hơn | Không tăng lực tĩnh | Thời gian nạp/xả dài hơn | Cao hơn mỗi chu kỳ |
| Áp lực cao hơn | Lực cao hơn | Có thể cải thiện phản ứng | Cao hơn mỗi chu kỳ |
| Ống nhỏ hơn | Không tăng lực lý thuyết | Chậm hơn, giảm áp lực nhiều hơn | Có thể lãng phí năng lượng |
| Nhiều chu kỳ/phút | Không tăng lực | Yêu cầu nhiều lưu lượng hơn | SCFM cao hơn |
| Xi lanh không cần trục | Không có được lực lượng tự do | Phụ thuộc vào vận chuyển và dòng chảy | Phụ thuộc vào lỗ khoan và hành trình |
Đối với các ứng dụng hành trình dài trong đó không gian mở rộng thanh trở thành vấn đề, hãy so sánh một xi lanh không cần trục thay vì chỉ tăng lỗ khoan.
Bạn nên sử dụng công thức nào để lựa chọn máy thật?
Sử dụng công thức trả lời chế độ lỗi, sau đó xác minh áp suất tại bộ truyền động. CAGI cho biết các hệ thống khí nén được thiết kế tốt thường có mức giảm áp suất không quá 10% giữa thời điểm xả máy nén và điểm sử dụng, trong khi DOE cảnh báo việc kiểm soát rò rỉ kém có thể lãng phí 20-30% công suất không khí (CAGI, 2026; Sách tham khảo DOE, 2016).
Công thức xi lanh khí nén là ước tính ban đầu. Lựa chọn cuối cùng vẫn cần bối cảnh máy:
| Câu hỏi tuyển chọn | Công thức để bắt đầu | Điều cần xác minh tiếp theo |
|---|---|---|
| Nó sẽ đẩy tải? | F = P x A | Áp suất động, ma sát, giới hạn an toàn |
| Nó sẽ kéo tải? | P x (A_piston - A_rod) | Diện tích bên thanh, áp suất ngược, hướng tải |
| Nó sẽ đạt thời gian chu kỳ? | speed = flow / area | Dòng chảy van, ống, ống xả, đệm |
| Máy nén sẽ theo kịp? | thể tích buồng x tỷ lệ áp suất x chu kỳ | Thể tích ống, rò rỉ, nhu cầu đồng thời |
| Nó sẽ phù hợp? | hành trình cộng với kích thước lắp đặt | Kiểu ISO/NFPA, giá đỡ, cảm biến, cổng |
| Nó sẽ kéo dài chứ? | kiểm tra động năng và mômen tải | Đệm, tải trọng bên, dẫn hướng, căn chỉnh |
Bảng công thức RFQ
Gửi các giá trị này cùng với yêu cầu định cỡ hoặc thay thế:
- Lực tải và hướng chuyển động.
- Lỗ khoan, hành trình, đường kính thanh truyền và loại xi lanh.
- Áp suất làm việc tại cửa xi lanh trong quá trình chuyển động.
- Yêu cầu kéo dài và rút lại lực.
- Thời gian chu kỳ cần thiết và tốc độ mục tiêu.
- Kiểu van, kích thước cổng, đường kính bên trong ống và chiều dài ống.
- Tốc độ chu kỳ, chu kỳ nhiệm vụ và SCFM ước tính hoặc L/phút ANR.
- Kiểu lắp đặt, tải trọng dẫn hướng, tải trọng bên và yêu cầu về đệm.
- Môi trường: bụi, rửa trôi, nhiệt, sương dầu hoặc phơi ngoài trời.
- Hình ảnh nhãn xi lanh cũ, cổng, thanh, giá đỡ và cảm biến.
Để lựa chọn sản phẩm, hãy bắt đầu với xi lanh khí nén tiêu chuẩn khi hành trình và phần mở rộng của thanh phù hợp với máy. Xem lại đơn vị FRL, điều chỉnh áp suất, van điện từ, Và ống polyurethane trước khi quyết định xi lanh là sai.
Chúng tôi nhận thấy rằng các RFQ tốt nhất bao gồm hai số liệu mà nhiều bảng tính bỏ qua: áp suất di chuyển tại cổng xi lanh và chiều dài ống từ van này sang cổng khác. Những con số đó giải thích cho nhiều lỗi “sữa công thức nói có, máy nói không”.
Khi công thức nâng cao có ý nghĩa
Sử dụng các công thức nâng cao khi tải di chuyển nhanh, dừng mạnh hoặc treo thẳng đứng:
Lực gia tốc = khối lượng x gia tốc
Động năng = 0.5 x khối lượng x vận tốc^2
Công suất = lực x vận tốc
Tổng lực yêu cầu = tải + ma sát + gia tốc + biên dự phòng
Đối với tốc độ cao, vấn đề đệm. Đối với các trục thẳng đứng, không khí bị mắc kẹt và hiện tượng mất áp suất là vấn đề quan trọng. Đối với tải trọng bên, bộ truyền động dẫn hướng hoặc dẫn hướng không cần trục có thể quan trọng hơn kích thước lỗ khoan.
Để khắc phục sự cố đường dẫn lực rộng hơn, hãy sử dụng bài viết đồng hành trên công suất xi lanh khí nén. Đối với lý thuyết hệ thống, xem lý thuyết xi lanh khí nén.
Câu hỏi thường gặp: Công thức xi lanh cho hệ thống khí nén
Những câu trả lời này tách biệt các công thức chính: lực sử dụng áp suất và diện tích hiệu dụng, tốc độ sử dụng lưu lượng và diện tích, còn mức tiêu thụ không khí sử dụng thể tích, tỷ lệ áp suất và tốc độ chu kỳ. Phạm vi xi lanh 10 bar của ISO 15552 và chuyển đổi psi của NIST là những rào cản hữu ích để kiểm tra các con số (ISO, 2025; NIST, 2025).
Công thức lực xi lanh cơ bản là gì?
Công thức lực xi lanh cơ bản là F = P x A, trong đó lực bằng áp suất làm việc nhân với diện tích hiệu dụng của piston. Sử dụng toàn bộ diện tích piston để mở rộng. Để rút một thanh, hãy trừ diện tích thanh khỏi diện tích pít-tông trước khi nhân với áp suất. Ở mức 6 bar, sử dụng 0.6 N/mm2.
Làm thế nào để bạn tính toán tốc độ xi lanh khí nén?
Sử dụng speed = flow / effective area như lần vượt qua đầu tiên. SMC đưa ra s = 28.8q / A cho inch trên giây khi q là SCFM và A là in2. Tốc độ thực tế vẫn phụ thuộc vào lưu lượng van, kích thước ống, hạn chế khí thải, tải trọng và đệm.
Công thức diện tích hình trụ là gì?
Diện tích pít-tông là A = pi x D^2 / 4, Ở đâu D là đường kính lỗ khoan. Diện tích thanh sử dụng công thức tương tự với đường kính thanh. Diện tích hiệu dụng rút lại trên một hình trụ một thanh là piston area - rod area, đó là lý do tại sao lực rút lại thấp hơn lực kéo dài ở áp suất bằng nhau.
Làm thế nào để bạn tính toán mức tiêu thụ không khí cho một xi lanh?
Tính thể tích buồng mở rộng và thể tích buồng rút lại, nhân với tỷ lệ áp suất tuyệt đối, sau đó nhân với số chu kỳ mỗi phút. Đối với xi lanh một thanh tác dụng kép, sử dụng (A_piston x stroke) + ((A_piston - A_rod) x stroke), sau đó thêm thể tích ống khi van ở xa.
Tôi nên sử dụng hệ số an toàn nào khi tính toán xi lanh?
AutomationDirect khuyến nghị các lực được tính toán cao hơn yêu cầu thực tế ít nhất 25% và video lựa chọn xi lanh của nó sử dụng mức bổ sung 25% cho ma sát, giảm áp suất và các hiệu ứng liên quan. Sử dụng nhiều biên độ hơn cho chuyển động thẳng đứng, tải trọng thay đổi, sốc, cung cấp không khí kém, thiết bị bị mòn hoặc các nhiệm vụ giữ liên quan đến an toàn.
Tại sao lực tính toán không khớp với máy thật?
Công thức sử dụng áp suất và diện tích hiệu quả lý tưởng. Máy thực tế bị mất lực hữu ích do giảm áp suất, rò rỉ, ma sát bịt kín, áp suất ngược khí thải, tải trọng bên, lỗi căn chỉnh và nhu cầu tăng tốc. Tham chiếu giảm áp suất 10% của CAGI và cảnh báo rò rỉ 20-30% của DOE giải thích tại sao việc đo áp suất cổng lại quan trọng.
Nguồn
- AutomationDirect: Kích thước và lực xi lanh, công thức lực, ví dụ về diện tích pít-tông, lỗ khoan 4 inch ở 100 psi, ghi chú lực bên thanh và lề thiết kế. Truy cập ngày 04-06-2026.
- Tự động hóaVideo trực tiếp: Cách chọn xi lanh khí nén, 25% trợ cấp lực và hướng dẫn lựa chọn lỗ khoan. Truy cập ngày 04-06-2026.
- ISO 15552:2018, Phạm vi xi lanh tiêu chuẩn 1.000 kPa (10 bar), phạm vi lỗ khoan 32 mm đến 320 mm, dòng điện được xác nhận vào năm 2025. Truy cập ngày 04-06-2026.
- NIST: Chuyển đổi đơn vị áp suất và lưu lượng khí, bảng chuyển đổi psi-to-pascal. Truy cập ngày 04-06-2026.
- SMC: Kiểm soát luồng không khí của xi lanh, quan hệ tốc độ xi lanh
s = 28.8q / Avà hướng dẫn kiểm soát tốc độ đồng hồ đo. Truy cập ngày 04-06-2026. - Khí nén tốt nhất của SMC: Lựa chọn mẫu xi lanh khí, mức tiêu thụ không khí trong xi lanh, thể tích không khí trong đường ống, biên độ kích thước máy nén và ví dụ ANR L/phút. Truy cập ngày 04-06-2026.
- Tự động hóaTrực tiếp: Tiêu thụ không khí, Khung SCFM và bối cảnh tính toán mức tiêu thụ không khí của xi lanh/ống. Truy cập ngày 04-06-2026.
- Festo: Tiêu thụ không khí của xi lanh, đầu vào tiêu thụ không khí bao gồm kích thước xi lanh, chiều dài hành trình và áp suất vận hành. Truy cập ngày 04-06-2026.
- CAGI: Tóm tắt kỹ thuật về giảm áp suất, Tham chiếu giảm áp suất 10% cho các hệ thống khí nén được thiết kế tốt. Truy cập ngày 04-06-2026.
- DOE: Cải thiện hiệu suất hệ thống khí nén, Sách tham khảo dành cho ngành công nghiệp, phạm vi tổn thất rò rỉ và hướng dẫn quản lý rò rỉ. Truy cập ngày 04-06-2026.
