Thiết kế xi lanh đặc biệt nào có thể chịu được ứng dụng cực đoan của bạn khi các mô hình tiêu chuẩn không thể đáp ứng?

Mọi kỹ sư mà tôi tư vấn đều gặp phải cùng một vấn đề: các xi lanh khí nén tiêu chuẩn thường hỏng hóc sớm trong môi trường khắc nghiệt. Dù bạn đang đối mặt với hóa chất ăn mòn, không gian hạn chế hay yêu cầu độ chính xác cao, các xi lanh truyền thống đơn giản không được thiết kế cho các ứng dụng đòi hỏi khắt khe này. Hạn chế này dẫn đến chu kỳ bảo trì tốn kém, thời gian ngừng sản xuất và những lần thiết kế lại gây phiền toái.

Xilanh chuyên dụng tối ưu cho các ứng dụng cực đoan kết hợp các vật liệu chuyên biệt chịu được môi trường ăn mòn, thiết kế tiết kiệm không gian duy trì hiệu suất trong không gian hẹp, và các thành phần được thiết kế chính xác đảm bảo độ chính xác trong các hoạt động quan trọng. Phương pháp chuyên biệt này thường kéo dài tuổi thọ sử dụng từ 300-500% so với các xilanh tiêu chuẩn trong môi trường khắc nghiệt.

Tháng trước, tôi đã thăm một nhà máy sản xuất chip bán dẫn tại Singapore, nơi trước đây phải thay thế các bình chứa tiêu chuẩn mỗi 3-4 tuần do tiếp xúc với hóa chất mạnh. Sau khi áp dụng giải pháp bình chứa chống ăn mòn đặc biệt của chúng tôi với các thành phần Hastelloy tùy chỉnh, nhà máy này đã hoạt động liên tục hơn 8 tháng mà không gặp bất kỳ sự cố nào. Hãy để tôi hướng dẫn bạn cách đạt được kết quả tương tự cho ứng dụng khó khăn của bạn.

Mục lục

• So sánh vật liệu xi lanh chống ăn mòn
• Kiểm tra độ gọn nhẹ của cấu trúc xilanh siêu mỏng

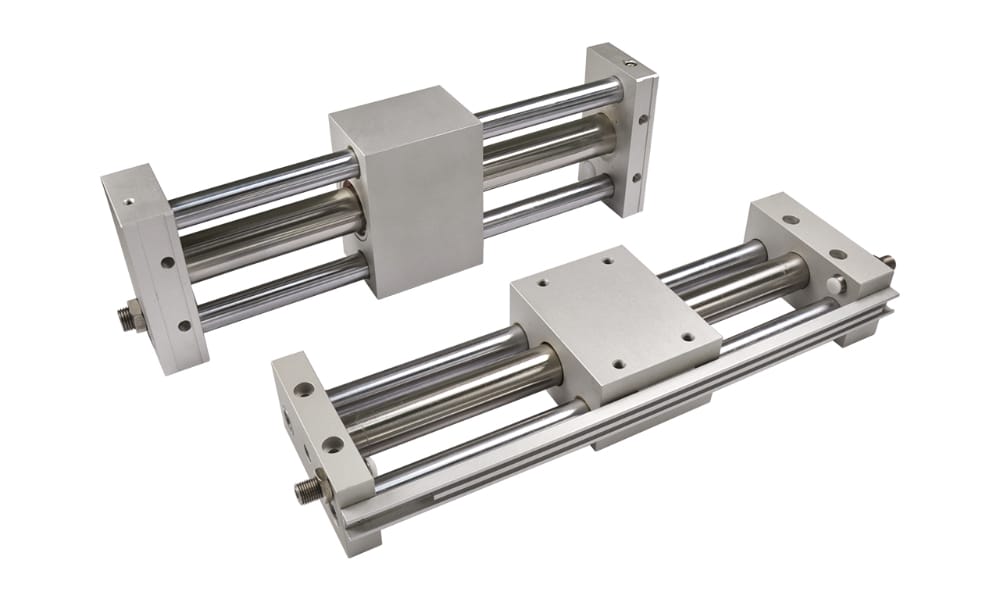

• Kiểm tra độ chính xác của xi lanh không trục sử dụng kết nối từ tính
• Kết luận
• Câu hỏi thường gặp về các loại xi lanh đặc biệt

Vật liệu xi lanh nào thực sự chịu được khi tiếp xúc với hóa chất ăn mòn?

Lựa chọn vật liệu không phù hợp cho môi trường ăn mòn là một trong những sai lầm tốn kém nhất mà tôi thường thấy các kỹ sư mắc phải. Hoặc vật liệu bị hỏng sớm, gây ra thời gian ngừng hoạt động tốn kém, hoặc họ chi quá nhiều cho các hợp kim đặc biệt trong khi các lựa chọn tiết kiệm chi phí hơn đã đủ đáp ứng yêu cầu.

Vật liệu xi lanh chống ăn mòn tối ưu phụ thuộc vào môi trường hóa học cụ thể, nhiệt độ hoạt động và yêu cầu áp suất của bạn. Đối với hầu hết các môi trường axit ăn mòn mạnh, Hastelloy C-276 mang lại hiệu suất vượt trội¹, trong khi các ứng dụng trong môi trường kiềm nồng độ cao lại phù hợp hơn với hợp kim titan. Đối với môi trường có chứa clo, các bình chứa được lót PTFE chuyên dụng mang lại sự kết hợp tối ưu giữa hiệu suất và hiệu quả chi phí.

So sánh chi tiết các vật liệu trong môi trường ăn mòn

Sau khi phân tích hàng trăm ứng dụng của các xi lanh đặc biệt trong môi trường ăn mòn, tôi đã tổng hợp bảng so sánh hiệu suất vật liệu sau đây:

Vật liệu	Khả năng chống axit	Khả năng kháng kiềm	Khả năng chống lại clorua	Phạm vi nhiệt độ	Chi phí tương đối	Ứng dụng tốt nhất
Thép không gỉ 316L	Trung bình	Tốt	Kém	-40°C đến 260°C	1x (giá trị cơ sở)	Axit thực phẩm nhẹ, hóa chất loãng
Hastelloy C-276	Tuyệt vời	Tốt	Tuyệt vời	-120°C đến 450°C	5-7 lần	Axit cô đặc, hỗn hợp hóa chất
Titanium loại 2	Tốt	Tuyệt vời	Rất tốt	-60°C đến 350°C	3-4 lần	Môi trường chứa clo, nước biển
Monel 400	Tốt	Trung bình	Tuyệt vời	-60°C đến 540°C	4-5 lần	Axit hydrofluoric, muối florua
Lót PTFE	Tuyệt vời	Tuyệt vời	Tuyệt vời	-20°C đến 150°C	2-3 lần	Tương thích hóa học rộng rãi
PVDF	Rất tốt	Tốt	Tuyệt vời	-30°C đến 120°C	1,5-2 lần	Xử lý hóa học tổng quát
Hợp kim 20	Rất tốt	Tốt	Tốt	-50°C đến 300°C	3-4 lần	Ứng dụng của axit sunfuric
Zirconium 702	Tuyệt vời	Tuyệt vời	Tốt	-60°C đến 400°C	8-10 lần	Axit cô đặc nóng

Khung lựa chọn vật liệu cho các ứng dụng ăn mòn

Khi hỗ trợ khách hàng lựa chọn vật liệu phù hợp cho môi trường ăn mòn, tôi sử dụng khung quyết định sau:

Bước 1: Phân tích môi trường hóa học

Bắt đầu bằng cách phân tích kỹ lưỡng môi trường hóa học cụ thể của bạn:

• Thành phần hóa họcXác định tất cả các hóa chất có mặt, bao gồm cả các thành phần có hàm lượng rất nhỏ.
• Mức độ tập trungXác định nồng độ tối đa dự kiến.
• Phạm vi nhiệt độXác định nhiệt độ hoạt động tối thiểu và tối đa.
• Yêu cầu về áp suấtXác định áp suất hoạt động và các đỉnh áp suất.
• Mô hình phơi nhiễm: Ngâm mình liên tục so với tiếp xúc gián đoạn

Bước 2: Đánh giá tính tương thích của vật liệu

Phù hợp với môi trường với khả năng của vật liệu:

Môi trường axit

Đối với các ứng dụng có tính axit, hãy xem xét các tùy chọn chuyên dụng sau:

• Axit sunfuric (H₂SO₄)
    – Nồng độ <50%: Thép không gỉ 316L thường đủ dùng.
    – Nồng độ 50-80%: Hợp kim 20 hoặc Hastelloy B-3
    – Nồng độ >80%: Hastelloy C-276 hoặc lót PTFE

• Axit clohydric (HCl)
    – Bất kỳ nồng độ nào: Hastelloy C-276, lót PTFE hoặc tantalum cho các trường hợp cực đoan.
    – Tránh sử dụng hầu hết các kim loại; ngay cả các hợp kim “chống ăn mòn” cũng có thể bị hỏng nhanh chóng.

• Axit nitric (HNO₃)
    – Nồng độ <30%: Thép không gỉ 316L
    – Nồng độ 30-70%: Titan cấp 2
    – Nồng độ >70%: Zirconium 702

Môi trường kiềm

Đối với các ứng dụng kiềm:

• Natri hydroxit (NaOH)
    – Nồng độ <30%: Thép không gỉ 316L
    – Nồng độ 30-70%: Niken 200/201
    – Nồng độ >70%: Titan (cần thận trọng về nhiệt độ)

• Kali hydroxit (KOH)
    – Tương tự như NaOH, nhưng có tính ăn mòn mạnh hơn ở nhiệt độ cao.
    – Xem xét sử dụng Nickel 200/201 hoặc Hastelloy C-276

Môi trường chứa clo

Đối với môi trường chứa clorua:

• Nước biển/Dung dịch muối
    – Thép titan cấp 2 hoặc thép không gỉ Super Duplex
    – Đối với nhiệt độ cao hơn: Hastelloy C-276

• Khí clo/Hypochlorite
    – Xilanh lót PTFE
    – Đối với áp suất cao: Titan với các phớt đặc biệt

Bước 3: Lựa chọn theo thành phần cụ thể

Các thành phần khác nhau của xi lanh có thể yêu cầu các vật liệu khác nhau:

Thành phần	Các yếu tố vật liệu	Yêu cầu đặc biệt
Thân xi lanh	Rào cản ăn mòn chính	Xem xét tác động của mức áp suất định mức
Thanh piston	Tiếp xúc với cả môi trường truyền thông và môi trường xung quanh.	Có thể cần phủ lớp hoặc cấu trúc composite.
Con dấu	Tính tương thích hóa học là yếu tố quan trọng.	Giới hạn nhiệt độ thường thấp hơn so với kim loại.
Nắp cuối	Có thể cần cùng mức kháng lực như cơ thể.	Tính tương thích của ren với vật liệu thân
Phụ kiện cố định	Nguy cơ ăn mòn điện hóa	Thường cần cấp độ cao hơn so với thân xe.

Nghiên cứu trường hợp: Giải pháp cho nhà máy chế biến hóa chất

Một nhà máy chế biến hóa chất ở Đức đang gặp phải tình trạng hỏng hóc liên tục của các xi lanh khí nén trong môi trường axit photphoric. Các xi lanh thép không gỉ tiêu chuẩn chỉ có thể sử dụng được 2-3 tuần trước khi bị hỏng seal và ăn mòn điểm, khiến chúng không thể sử dụng được nữa.

Môi trường cụ thể của họ bao gồm:

• Axit photphoric 65%
• Nhiệt độ hoạt động từ 40-60°C
• Tình trạng bắn tóe nước thỉnh thoảng (không phải ngâm liên tục)
• Áp suất hoạt động 6 bar

Sau khi phân tích đơn đăng ký của họ, chúng tôi đã đề xuất một xi lanh chuyên dụng với:

• Thân xi lanh và thanh đẩy bằng Hastelloy C-276
• Phớt composite PTFE đã được cải tiến
• Các đường ống thông gió được bảo vệ để ngăn chặn sự xâm nhập của axit.
• Thiết kế đặc biệt của thanh gạt để loại bỏ cặn axit

Kết quả sau khi triển khai:

• Tuổi thọ của xi lanh được kéo dài từ 2-3 tuần lên hơn 12 tháng.
• Chi phí bảo trì giảm 87%
• Thời gian hoạt động của sản xuất đã được cải thiện 4,31% so với 3% trước đó.
• Tổng lợi nhuận trên vốn đầu tư (ROI) đạt được trong vòng chưa đầy 5 tháng, mặc dù chi phí ban đầu cho xi lanh cao gấp 4,5 lần.

Các yếu tố cần xem xét khi triển khai các bình chứa chống ăn mòn

Khi triển khai các xi lanh đặc biệt chống ăn mòn, hãy xem xét các yếu tố quan trọng sau:

Yêu cầu về chứng nhận vật liệu

Đảm bảo việc kiểm tra vật liệu đúng cách:

• Yêu cầu chứng chỉ kiểm tra vật liệu (MTCs)
• Hãy xem xét việc thực hiện thử nghiệm PMI (Xác định vật liệu dương tính) cho các ứng dụng quan trọng
• Xác minh đúng cấp độ vật liệu, không chỉ loại vật liệu.

Các phương pháp xử lý bề mặt

Các phương pháp xử lý bề mặt có thể tăng cường khả năng chống ăn mòn:

• Đánh bóng điện hóa cho thép không gỉ (cải thiện lớp thụ động)
• Lớp phủ PTFE để tạo thêm lớp bảo vệ hóa học
• Anodizing chuyên dụng cho các bộ phận nhôm
• Các phương pháp xử lý thụ động cho các hợp kim cụ thể

Lựa chọn phớt cho môi trường ăn mòn

Các phớt thường hỏng trước các bộ phận kim loại:

• FFKM (Perfluoroelastomer) có khả năng chống hóa chất rộng nhất.
• Hợp chất PTFE đã được điều chỉnh cho các hóa chất cụ thể
• Xem xét các phớt composite có lớp phủ chống hóa chất.
• Đánh giá cẩn thận giới hạn nhiệt độ.

Quy trình bảo trì

Xây dựng các quy trình bảo trì cụ thể:

• Lịch kiểm tra định kỳ dựa trên mức độ phơi nhiễm
• Các quy trình vệ sinh đúng cách không gây hư hỏng vật liệu
• Thời gian thay thế gioăng dựa trên vật liệu và điều kiện sử dụng
• Ghi chép về hiệu suất của vật liệu để tham khảo trong tương lai

Pneumatic cylinders có thể được thiết kế nhỏ gọn đến mức nào mà vẫn duy trì được hiệu suất?

Hạn chế về không gian ngày càng trở thành thách thức trong thiết kế máy móc hiện đại. Các kỹ sư buộc phải lựa chọn giữa hiệu suất và kích thước, thường dẫn đến việc sử dụng các bộ truyền động có công suất thấp hoặc phải thiết kế lại máy móc.

Các xi lanh khí nén siêu mỏng có thể đạt chiều cao thân chỉ 8 mm mà vẫn đảm bảo hiệu suất nhờ các đường dẫn lưu chất bên trong được tối ưu hóa, thiết kế thân xi lanh được gia cố và cấu trúc hình học đặc biệt của các vòng đệm. Các xi lanh nhỏ gọn hiệu quả nhất có thể tạo ra lực gấp 85–95 lần so với các thiết kế truyền thống trong khi chỉ chiếm không gian nhỏ hơn 40%².

Chỉ số hiệu suất về độ gọn nhẹ cho các xilanh đặc biệt

Khi đánh giá các ống siêu mỏng, các chỉ số quan trọng sau đây quyết định hiệu suất thực tế:

Chỉ số hiệu suất	Xilanh tiêu chuẩn	Ống trụ siêu mỏng	Tác động đến ứng dụng
Chiều cao hồ sơ	25-40mm	8-15 mm	Điều này đặc biệt quan trọng đối với các ứng dụng có không gian hạn chế.
Tỷ lệ công suất đầu ra	100% (cơ sở)	85-95%	Giảm lực nhẹ là chấp nhận được trong hầu hết các ứng dụng.
Khả năng chịu tải ngang	Cao	Trung bình đến Thấp	Có thể cần hệ thống dẫn hướng trong một số ứng dụng.
Tuổi thọ chu kỳ	Hơn 10 triệu chu kỳ	5-8 triệu chu kỳ	Sự đánh đổi chấp nhận được cho nhiều ứng dụng
Hiệu suất dòng chảy	Cao	Trung bình	Có thể yêu cầu áp suất hoạt động cao hơn.
Tỷ lệ mài mòn của phớt	Thấp	Trung bình	Có thể cần phải thực hiện bảo trì thường xuyên hơn.

Các giải pháp thiết kế sáng tạo cho ống trụ siêu mỏng

Các ống siêu mỏng hiệu quả nhất tích hợp các yếu tố thiết kế sáng tạo sau:

Cấu trúc cơ thể tối ưu

Các thiết kế kết cấu tiên tiến duy trì độ bền với lượng vật liệu tối thiểu:

• Profil ép đùn gia cố
    Các thanh nhôm ép đùn siêu mỏng có cấu trúc gân bên trong cung cấp tỷ lệ cường độ trên trọng lượng tối đa đồng thời giảm thiểu chiều cao. Các điểm chịu lực quan trọng được gia cố mà không làm tăng kích thước tổng thể.

• Vật liệu thân composite
    Vật liệu composite có độ bền cao như polymer gia cường sợi thủy tinh cung cấp độ cứng cao với trọng lượng và kích thước nhỏ gọn. Những vật liệu này có thể được đúc thành các hình dạng phức tạp mà việc gia công từ kim loại sẽ gặp nhiều khó khăn.

• Phân bố ứng suất không đối xứng
    Khác với các thiết kế xi lanh đối xứng truyền thống, các xi lanh siêu mỏng tiên tiến sử dụng cấu trúc thân không đối xứng, đặt vật liệu một cách chính xác tại những vị trí mà phân tích ứng suất cho thấy cần thiết.

Thiết kế piston sáng tạo

Các thiết kế piston truyền thống lãng phí không gian quý giá:

• Hình dạng piston oval
    Thay vì sử dụng piston tròn truyền thống, thiết kế piston hình oval hoặc hình chữ nhật giúp tối đa hóa diện tích tạo lực đồng thời giảm thiểu chiều cao. Các thiết kế phớt đặc biệt được phát triển để phù hợp với các hình dạng không truyền thống này.

• Bề mặt ổ trục tích hợp
    Bằng cách tích hợp trực tiếp các bề mặt đỡ vào thiết kế piston, có thể loại bỏ các hệ thống dẫn hướng riêng biệt, tiết kiệm không gian quý giá mà không ảnh hưởng đến hiệu suất.

• Cấu hình nhiều buồng
    Một số thiết kế tiên tiến sử dụng nhiều buồng nhỏ thay vì một buồng lớn duy nhất, cho phép tạo ra các cấu trúc mỏng hơn mà vẫn duy trì lực đầu ra.

Kỹ thuật đường dẫn dòng chảy

Các hạn chế lưu lượng bên trong thường làm giảm hiệu suất của xi lanh compact:

• Vị trí cảng tối ưu
    Vị trí chiến lược của các sân bay nhằm tối thiểu hóa chiều dài đường dẫn và tối đa hóa diện tích hiệu quả mặc dù có hạn chế về không gian.

• Thiết kế kênh lưu thông nội bộ
    Các kênh lưu lượng được tối ưu hóa bằng máy tính giúp giảm thiểu sự sụt áp thường gặp trong các thiết kế compact. Phân tích CFD (Dòng chảy tính toán) giúp xác định và loại bỏ các điểm gây cản trở³.

• Tích hợp van chuyên dụng
    Tích hợp trực tiếp các chức năng van vào thân xi lanh loại bỏ hệ thống ống dẫn bên ngoài và giảm thiểu hạn chế lưu lượng.

Phương pháp kiểm tra tính gọn gàng

Để đánh giá chính xác hiệu suất của xi lanh siêu mỏng, tôi khuyến nghị phương pháp thử nghiệm toàn diện sau đây:

Kiểm tra hiệu quả kích thước

Đo lường hiệu quả sử dụng không gian thực sự:

1. Tỷ lệ lực trên chiều cao (FHR)
      Tính toán công suất lực chia cho chiều cao mặt cắt. Giá trị càng cao cho thấy hiệu suất sử dụng không gian càng tốt. $FHR = \text{Lực đầu ra (N)} \div \text{Chiều cao mặt cắt (mm)}$

2. Hệ số sử dụng thể tích (VUF)
      Xác định mức độ hiệu quả mà xilanh chuyển đổi thể tích tổng của nó thành công việc. $VUF = \text{Lực đầu ra (N)} \times \text{Chiều dài hành trình (mm)} \div \text{Thể tích tổng (mm}^3\text{)}$

3. Phân tích bao bì lắp đặt
      Đánh giá tổng diện tích cần thiết bao gồm cả phụ kiện lắp đặt và các kết nối, không chỉ riêng thân xi lanh.

Kiểm tra hiệu suất trong điều kiện hạn chế

Đánh giá hiệu suất của thiết kế nhỏ gọn trong điều kiện thực tế:

1. Kiểm thử cài đặt có điều kiện
      Lắp đặt xi lanh vào môi trường có không gian hạn chế để kiểm tra độ vừa vặn và chức năng.

2. Đánh giá khả năng tản nhiệt
      Đo nhiệt độ hoạt động trong quá trình vận hành liên tục. Các thiết kế nhỏ gọn thường có diện tích bề mặt nhỏ hơn cho việc tản nhiệt.

3. Đánh giá khả năng chịu tải bên
      Áp dụng tải trọng bên tăng dần để xác định giới hạn thực tế trước khi xảy ra hiện tượng biến dạng.

4. Độ tuyến tính giữa áp suất và lực
      Kiểm tra lực đầu ra trong phạm vi áp suất để xác định bất kỳ hành vi phi tuyến tính nào có thể ảnh hưởng đến hiệu suất ứng dụng.

Nghiên cứu trường hợp: Ứng dụng thiết bị bán dẫn

Một nhà sản xuất thiết bị bán dẫn tại Đài Loan cần một bộ truyền động khí nén cực mỏng cho hệ thống xử lý wafer. Yêu cầu về không gian của họ rất nghiêm ngặt – chiều cao không quá 12mm – trong khi vẫn cần lực 120N với hành trình 50mm.

Các xi lanh tiêu chuẩn đáp ứng yêu cầu lực có chiều cao tối thiểu từ 25-30mm, khiến chúng hoàn toàn không phù hợp. Sau khi đánh giá một số tùy chọn xi lanh đặc biệt, chúng tôi đã phát triển một giải pháp siêu mỏng tùy chỉnh với:

• Chiều cao tổng thể 11,5 mm
• Thiết kế piston hình oval với chiều rộng hiệu dụng 20mm
• Vỏ nhôm gia cố với các thanh gia cố bên trong
• Phớt chống ma sát chuyên dụng có thiết kế hình học được cải tiến
• Các kênh lưu thông tích hợp được tối ưu hóa thông qua phân tích CFD

Kết quả hoạt động:

• Lực đầu ra 135N tại 6 bar (vượt quá yêu cầu)
• Hành trình đầy đủ 50mm trong không gian bị giới hạn
• Thời gian chu kỳ 0,4 giây (đáp ứng yêu cầu về tốc độ)
• Tuổi thọ đã được xác minh là 7 triệu chu kỳ trở lên.
• Nhiệt độ hoạt động chỉ tăng 15°C so với nhiệt độ môi trường trong quá trình hoạt động liên tục.

Khách hàng đã có thể duy trì thiết kế thiết bị nhỏ gọn của mình mà không ảnh hưởng đến hiệu suất, đồng thời tránh được việc phải thiết kế lại hoàn toàn hệ thống xử lý wafer, một việc làm tốn kém.

Các yếu tố cần xem xét trong thiết kế cho ứng dụng ống trụ siêu mỏng

Khi triển khai các ống siêu mỏng trong ứng dụng của bạn, hãy xem xét các yếu tố quan trọng sau:

Lắp đặt và căn chỉnh

Các xi lanh compact nhạy cảm hơn với các vấn đề lắp đặt:

• Đảm bảo các bề mặt lắp đặt song song hoàn hảo.
• Xem xét các tính năng lắp đặt tích hợp để tiết kiệm thêm không gian.
• Sử dụng các phương pháp căn chỉnh chính xác trong quá trình lắp đặt.
• Đánh giá tác động của sự giãn nở nhiệt đối với sự căn chỉnh.

Quản lý áp suất và lực

Tối ưu hóa hệ thống khí nén cho xi lanh nhỏ gọn:

• Xem xét vận hành ở áp suất cao hơn để duy trì lực đầu ra.
• Thực hiện điều chỉnh áp suất phù hợp với xi lanh compact.
• Kiểm tra yêu cầu lực trong suốt quá trình di chuyển.
• Xem xét sự biến đổi ma sát của con dấu ảnh hưởng đến lực tổng hợp.

Hướng dẫn và Hỗ trợ

Nhiều thiết kế siêu mỏng đã làm giảm khả năng chịu tải bên:

• Đánh giá nhu cầu về hệ thống dẫn đường bên ngoài
• Xem xét các tùy chọn hướng dẫn tích hợp khi không gian cho phép.
• Giảm thiểu tải trọng mô-men thông qua việc bố trí tải trọng hợp lý.
• Thực hiện các điểm dừng chính xác để ngăn chặn ứng suất do di chuyển quá mức.

Khả năng tiếp cận bảo trì

Lập kế hoạch bảo trì dù không gian hẹp:

• Thiết kế để thay thế phớt mà không cần tháo rời hoàn toàn
• Tạo các lối tiếp cận để kiểm tra
• Xem xét các chỉ báo mòn tích hợp sẵn
• Lập tài liệu về các quy trình bảo trì đặc biệt dành cho kỹ thuật viên.

Độ chính xác của xi lanh không trục sử dụng kết nối từ tính trong các ứng dụng đòi hỏi độ chính xác cao là như thế nào?

Độ chính xác của xi lanh không trục là yếu tố quan trọng đối với nhiều ứng dụng đòi hỏi độ chính xác cao, tuy nhiên, nhiều kỹ sư gặp khó khăn với hiệu suất không ổn định và hỏng hóc sớm khi các sản phẩm tiêu chuẩn bị đẩy vượt quá giới hạn thiết kế của chúng.

Xi lanh không thanh truyền từ tính có thể đạt độ chính xác định vị ±0,05 mm và độ lặp lại ±0,02 mm⁴ khi được thiết kế và lắp đặt đúng cách. Các mẫu có độ chính xác cao nhất được trang bị bề mặt ổ trục bên trong được mài chính xác, bộ truyền động từ tính có bù nhiệt độ và hệ thống làm kín tiên tiến, giúp duy trì hiệu suất ổn định qua hàng triệu chu kỳ hoạt động.

Chỉ số hiệu suất độ chính xác cho xi lanh kết hợp từ tính

Sau khi thử nghiệm hàng trăm cấu hình xi lanh không trục, tôi đã tổng hợp các chỉ số hiệu suất quan trọng sau:

Chỉ số hiệu suất	Loại tiêu chuẩn	Độ chính xác cao	Cấp độ siêu chính xác	Tác động đến ứng dụng
Độ chính xác định vị	±0,25 mm	±0,10 mm	±0,05 mm	Quan trọng đối với các ứng dụng căn chỉnh
Độ lặp lại	±0,10 mm	±0,05 mm	±0,02 mm	Xác định tính nhất quán của quy trình
Độ thẳng của quãng đường di chuyển	0,2 mm/m	0,1 mm/m	0,05 mm/m	Ảnh hưởng đến yêu cầu chuyển động song song
Độ mạnh của liên kết từ tính	80-120N	120-200N	200-350N	Xác định gia tốc tối đa
Dao động vận tốc	±10%	±5%	±2%	Điều quan trọng đối với các ứng dụng chuyển động mượt mà
Ổn định nhiệt độ	±0,15 mm/10°C	±0,08 mm/10°C	±0,03 mm/10°C	Quan trọng đối với các môi trường khác nhau

Các yếu tố thiết kế ảnh hưởng đến độ chính xác của xi lanh không trục

Độ chính xác của xi lanh không trục sử dụng kết nối từ tính phụ thuộc vào các yếu tố thiết kế chính sau:

Thiết kế hệ thống ổ trục

Hệ thống định hướng nội bộ là yếu tố quan trọng để đảm bảo độ chính xác:

• Lựa chọn loại ổ trục
    Việc lựa chọn giữa ổ bi, ổ lăn hay ổ trượt có ảnh hưởng đáng kể đến độ chính xác. Các hệ thống ổ bi được mài chính xác thường mang lại sự kết hợp tối ưu giữa độ chính xác và khả năng chịu tải⁵.

• Tối ưu hóa lực tiền tải của ổ trục
    Điều chỉnh lực căng ban đầu đúng cách giúp loại bỏ độ rơ mà không gây ma sát quá mức. Các thiết kế tiên tiến sử dụng cơ chế điều chỉnh lực căng ban đầu có thể được tinh chỉnh phù hợp với ứng dụng cụ thể.

• Đường ray ổ trục chính xác
    Độ thẳng, độ phẳng và độ song song của ray đỡ trực tiếp ảnh hưởng đến chất lượng chuyển động. Các xi lanh siêu chính xác sử dụng ray được gia công với độ chính xác 0,01mm hoặc cao hơn.

Thiết kế kết nối từ tính

Giao diện từ tính quyết định nhiều đặc tính hiệu suất:

• Tối ưu hóa mạch từ
    Các thiết kế từ tính tiên tiến sử dụng phân tích phần tử hữu hạn để tối ưu hóa mạch từ tính, cung cấp lực kết hợp tối đa với trọng lượng piston tối thiểu.

• Lựa chọn vật liệu từ tính
    Lựa chọn vật liệu từ tính ảnh hưởng đến độ ổn định nhiệt độ và hiệu suất lâu dài. Các nam châm neodymium có công thức bù nhiệt độ cụ thể cung cấp độ ổn định tốt nhất.

• Kiểm soát khoảng cách ghép nối
    Độ chính xác của khoảng cách giữa các nam châm bên trong và bên ngoài là yếu tố quan trọng. Các xilanh có độ chính xác cao duy trì độ dung sai khoảng cách ±0.02mm hoặc tốt hơn.

Hiệu quả của hệ thống đóng kín

Việc bịt kín ảnh hưởng đến cả hiệu suất và tuổi thọ:

• Tối ưu hóa thiết kế con dấu
    Hệ thống làm kín tiên tiến cân bằng hiệu quả làm kín với ma sát tối thiểu. Các loại phớt làm kín dạng môi hoặc phớt composite thường mang lại hiệu suất tốt nhất.

• Khả năng chống ô nhiễm
    Các xi lanh chính xác đòi hỏi khả năng bảo vệ khỏi ô nhiễm tuyệt vời. Hệ thống đóng kín đa tầng với lớp đóng kín chính và phụ cung cấp mức bảo vệ tốt nhất.

• Độ nhất quán ma sát
    Sự biến đổi trong ma sát của phớt gây ra dao động tốc độ. Các xi lanh chính xác nhất sử dụng phớt được thiết kế đặc biệt để đảm bảo đặc tính ma sát ổn định.

Phương pháp xác minh độ chính xác

Để kiểm tra độ chính xác của xi lanh không trục cho các ứng dụng đòi hỏi độ chính xác cao, tôi khuyến nghị quy trình kiểm tra toàn diện sau đây:

Kiểm tra độ chính xác tĩnh

Đánh giá khả năng định vị cơ bản:

1. Thử nghiệm định vị đa điểm
      Đo độ chính xác vị trí tại nhiều điểm trong suốt quá trình di chuyển (tối thiểu 10 điểm) bằng hệ thống đo lường chính xác (máy đo giao thoa laser hoặc đồng hồ đo kỹ thuật số).

2. Thử nghiệm độ lặp lại
      Thực hiện các lần tiếp cận lặp lại vào cùng một vị trí từ cả hai hướng (tối thiểu 25 chu kỳ) và đo lường sự biến đổi.

3. Đánh giá tác động tải trọng
      Đánh giá độ chính xác của vị trí dưới các điều kiện tải khác nhau (không tải, 25%, 50%, 75% và 100% của tải định mức).

Kiểm thử hiệu năng động

Đánh giá chất lượng chuyển động trong quá trình hoạt động:

1. Đo lường tính nhất quán của vận tốc
      Sử dụng cảm biến vị trí tốc độ cao để tính toán vận tốc trong suốt quá trình di chuyển và đo lường các biến đổi.

2. Thử nghiệm khả năng tăng tốc
      Xác định gia tốc tối đa trước khi xảy ra hiện tượng tách từ.

3. Phân tích rung động
      Đo đặc tính rung động trong quá trình chuyển động để xác định các hiện tượng cộng hưởng hoặc sự không đều trong chuyển động.

4. Đánh giá thời gian ổn định
      Đo thời gian cần thiết để đạt được vị trí cuối cùng trong giới hạn dung sai sau khi di chuyển.

Thử nghiệm ảnh hưởng môi trường

Đánh giá hiệu suất trong các điều kiện khác nhau:

1. Thử nghiệm độ nhạy nhiệt độ
      Đo độ chính xác vị trí trong phạm vi nhiệt độ hoạt động.

2. Ảnh hưởng của chu kỳ làm việc
      Đánh giá sự thay đổi độ chính xác trong quá trình hoạt động liên tục khi nhiệt độ tăng.

3. Xác minh khả năng chống ô nhiễm
      Kiểm tra độ chính xác trước và sau khi tiếp xúc với các chất gây ô nhiễm đặc thù của ứng dụng.

Nghiên cứu trường hợp: Ứng dụng sản xuất thiết bị y tế

Một nhà sản xuất thiết bị y tế tại Thụy Sĩ cần một xi lanh không trục cực kỳ chính xác cho hệ thống lắp ráp tự động của các thiết bị cấy ghép. Các yêu cầu của họ bao gồm:

• Độ chính xác định vị ±0,05 mm hoặc tốt hơn
• Độ lặp lại ±0.02mm
• Chiều dài hành trình 400mm
• Tương thích với phòng sạch (ISO Class 6)
• Khả năng hoạt động liên tục (24/7)

Sau khi đánh giá nhiều phương án, chúng tôi đề xuất sử dụng xi lanh không trục có cơ cấu kết nối từ tính siêu chính xác với các đặc điểm sau:

• Ray trượt bằng thép không gỉ được gia công chính xác
• Hệ thống ổ trục gốm-hybrid với lực tiền tải được tối ưu hóa
• Mạch từ hiếm đất được bù nhiệt độ
• Hệ thống đóng kín đa giai đoạn với các phớt chính làm từ PTFE
• Dầu bôi trơn chuyên dụng có hàm lượng hạt thải thấp

Kết quả kiểm tra xác minh cho thấy:

• Độ chính xác định vị ±0.038mm trên toàn bộ hành trình.
• Độ lặp lại ±0,012 mm trong tất cả các điều kiện tải.
• Độ thẳng của đường đi trong phạm vi 0,04 mm trên toàn bộ chiều dài.
• Độ nhất quán về tốc độ ±1.8% ở tất cả các tốc độ
• Không có sự suy giảm độ chính xác có thể đo lường được sau 5 triệu chu kỳ.

Khách hàng đã có thể đạt được các dung sai lắp ráp khắt khe một cách nhất quán, giảm tỷ lệ sản phẩm bị loại từ 3,21% xuống 0,41% và nâng cao hiệu suất sản xuất tổng thể lên 141%.

Các phương pháp thực hiện tốt nhất cho các ứng dụng đòi hỏi độ chính xác cao

Để đạt được độ chính xác cao nhất với xi lanh không trục sử dụng kết nối từ tính:

Lắp đặt và lắp ráp

Việc lắp đặt đúng cách là yếu tố quan trọng để đảm bảo độ chính xác:

• Sử dụng bề mặt lắp đặt được gia công chính xác (độ phẳng trong phạm vi 0,02 mm)
• Áp dụng phương pháp lắp đặt ba điểm để ngăn chặn biến dạng.
• Áp dụng mô-men xoắn đều đặn khi lắp đặt các bulông cố định.
• Xem xét tác động của sự giãn nở nhiệt trong thiết kế lắp đặt.

Kiểm soát môi trường

Kiểm soát các yếu tố môi trường sau:

• Giữ nhiệt độ hoạt động ổn định (±2°C nếu có thể)
• Bảo vệ khỏi ánh nắng trực tiếp hoặc các nguồn nhiệt bức xạ.
• Kiểm soát độ ẩm để ngăn ngừa sự ngưng tụ.
• Bảo vệ khỏi nhiễu điện từ cho các ứng dụng nhạy cảm

Tích hợp điều khiển chuyển động

Tối ưu hóa hệ thống điều khiển để đạt độ chính xác cao:

• Sử dụng van tỷ lệ để điều khiển tốc độ.
• Thực hiện định vị vòng kín với phản hồi từ bên ngoài khi có thể.
• Hãy xem xét hệ thống điều khiển khí nén servo để đạt được độ chính xác tối ưu
• Tối ưu hóa các đường cong gia tốc/giảm tốc để tránh vượt quá giới hạn.

Bảo trì cho độ chính xác

Phát triển một quy trình bảo trì tập trung vào độ chính xác:

• Các phép đo kiểm tra độ chính xác định kỳ
• Thay thế gioăng theo lịch trình trước khi hiệu suất giảm sút
• Quy trình làm sạch chính xác
• Bôi trơn đúng cách bằng các loại dầu bôi trơn chuyên dụng cho từng ứng dụng.

Ứng dụng nâng cao cho xi lanh không trục chính xác

Độ chính xác vượt trội của các xi lanh không trục sử dụng công nghệ kết nối từ tính hiện đại cho phép ứng dụng trong các điều kiện đòi hỏi khắt khe:

Kiểm tra quang học tự động

Xy lanh không trục có độ chính xác cao là lựa chọn lý tưởng cho việc định vị camera trong hệ thống kiểm tra:

• Chuyển động mượt mà giúp tránh hiện tượng mờ hình.
• Vị trí chính xác đảm bảo việc chụp ảnh nhất quán.
• Độ lặp lại đảm bảo các hình ảnh có thể so sánh được cho phân tích.
• Kết nối từ tính không tiếp xúc loại bỏ rung động.

Tự động hóa phòng thí nghiệm

Các ứng dụng trong lĩnh vực khoa học đời sống được hưởng lợi từ các tính năng này:

• Hoạt động sạch sẽ cho môi trường nhạy cảm
• Vị trí mẫu chính xác
• Thực thi quy trình có thể lặp lại
• Thiết kế nhỏ gọn dành cho các phòng thí nghiệm có không gian hạn chế.

Sản xuất bán dẫn

Các mô hình siêu chính xác nổi bật trong các ứng dụng bán dẫn:

• Độ lặp lại ở mức dưới micromet cho các quy trình quan trọng
• Hoạt động sạch sẽ tương thích với yêu cầu của phòng sạch.
• Hiệu suất ổn định trong môi trường được kiểm soát nhiệt độ
• Tuổi thọ cao với chi phí bảo trì tối thiểu

Kết luận

Lựa chọn xi lanh đặc biệt phù hợp cho các ứng dụng cực đoan đòi hỏi phải xem xét kỹ lưỡng các yêu cầu cụ thể của bạn. Trong môi trường ăn mòn, việc lựa chọn vật liệu phù hợp dựa trên mức độ tiếp xúc hóa chất là yếu tố quan trọng. Đối với các ứng dụng có không gian hạn chế, xi lanh siêu mỏng với thiết kế tối ưu có thể cung cấp lực cần thiết trong không gian nhỏ nhất. Đối với các yêu cầu độ chính xác cao, xi lanh không trục với cơ cấu kết nối từ tính có độ chính xác cao mang lại hiệu suất định vị cần thiết cho các ứng dụng đòi hỏi khắt khe.

Bằng cách lựa chọn đúng các thông số kỹ thuật của xi lanh đặc biệt phù hợp với yêu cầu của ứng dụng, bạn có thể đạt được những cải thiện đáng kể về tuổi thọ, hiệu suất và độ tin cậy so với các xi lanh tiêu chuẩn không được thiết kế cho điều kiện khắc nghiệt này.

Câu hỏi thường gặp về các loại xi lanh đặc biệt

1. “Tổng quan về các hợp kim Hastelloy”, https://www.sciencedirect.com/topics/engineering/hastelloy. Trình bày chi tiết các tính chất vật liệu và khả năng chống ăn mòn hóa học vượt trội của Hastelloy C-276. Vai trò của bằng chứng: cơ chế; Loại nguồn: nghiên cứu. Cơ sở: Hastelloy C-276 mang lại hiệu suất vượt trội. ↩

2. “Xi lanh nhỏ gọn giúp tối đa hóa lực”, https://www.pneumatictips.com/compact-cylinders-maximize-force-in-tight-spaces/. Giải thích các mối quan hệ cân bằng giữa lực và tỷ lệ hiệu suất trong thiết kế bộ truyền động siêu mỏng. Nguồn tham khảo: số liệu thống kê; Loại nguồn: ngành công nghiệp. Dữ liệu hỗ trợ: Các xi lanh nhỏ gọn hiệu quả nhất có thể tạo ra lực bằng 85–95% so với các thiết kế truyền thống trong khi chỉ chiếm không gian bằng 40% so với các thiết kế đó. ↩

3. “Thủy động lực học tính toán”, https://en.wikipedia.org/wiki/Computational_fluid_dynamics. Mô tả việc áp dụng phân tích số để tối ưu hóa đường đi của dòng chảy chất lỏng. Vai trò của bằng chứng: cơ chế; Loại nguồn: nghiên cứu. Hỗ trợ: Phân tích CFD (Động lực học chất lỏng tính toán) giúp xác định và loại bỏ các điểm cản trở. ↩

4. “Xi lanh không trục mang lại độ chính xác cao”, https://www.machinedesign.com/mechanical-motion-systems/linear-motion/article/21832000/rodless-cylinders-offer-high-precision. Xác nhận khả năng định vị và giới hạn độ lặp lại của các bộ truyền động kết nối từ tính cao cấp. Loại bằng chứng: thống kê; Nguồn: ngành công nghiệp. Kết quả: Các xi lanh không thanh truyền kết nối từ tính có thể đạt độ chính xác định vị ±0,05 mm và độ lặp lại ±0,02 mm. ↩

5. “Vòng bi”, https://en.wikipedia.org/wiki/Ball_bearing. Phân tích các ưu điểm cơ học của ổ bi chính xác trong việc giảm ma sát và chịu tải. Vai trò của bằng chứng: cơ chế; Loại nguồn: nghiên cứu. Cơ sở: Các hệ thống ổ bi được mài chính xác thường mang lại sự kết hợp tối ưu giữa độ chính xác và khả năng chịu tải. ↩
