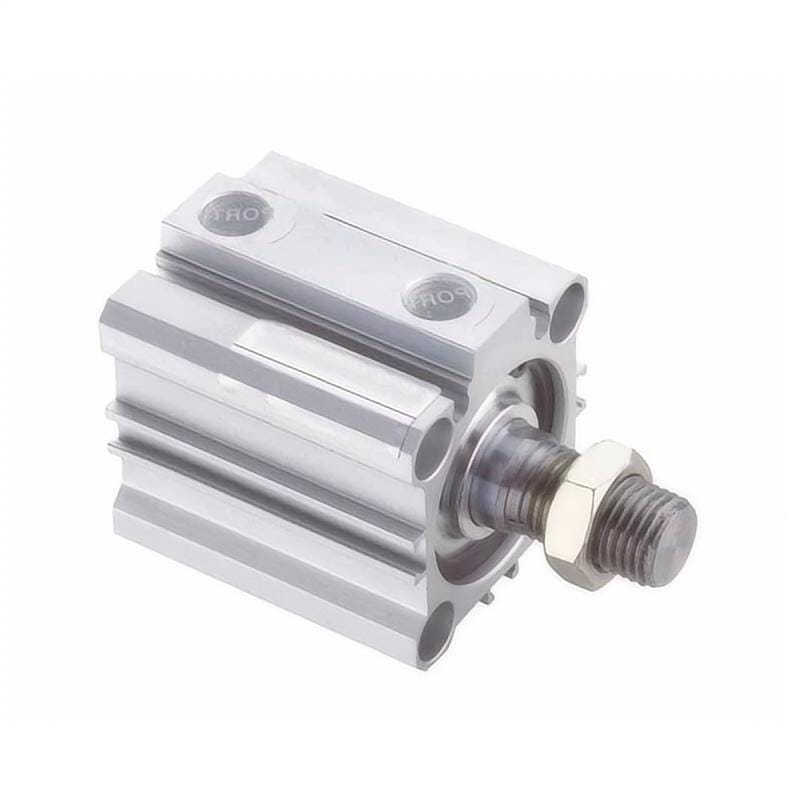

Kompakt-Pneumatikzylinder der Serie CQ2

Branchenführende kompakte Pneumatikzylinder, bekannt für Zuverlässigkeit, Vielseitigkeit und Leistung in einem ultrakleinen, platzsparenden Profil. Umfangreiche Bohrungen (Ø12-Ø100mm+) und Hübe. Unerreichte Flexibilität bei der Montage (direktes Gehäuse, Zubehör) und oft standardmäßige Sensornuten für die einfache Integration von Autoschaltern. Integrierte Gummipuffer gewährleisten einen reibungslosen, dauerhaften Betrieb. Weitgehend austauschbar.

Technische Parameter

Modell	Stroke range (mm)	B	ΦD	E	F	H	C	ΦI	J	K	L	M	ΦN	ΦO	P	Q	W	Z
CQ2B12-□D	5~30	17+st	6	25	5	M3×0.5	6	32	–	5	3.5	15.5	3.5	6.5/depth 3.5	M5×0.8	7.5	–	–
CQ2B16-□D	5~30	18.5+st	8	29	5.5	M4×0.7	8	38	–	6	3.5	20	3.5	6.5/depth 3.5	M5×0.8	8	–	10
CQ2B20-□D	5~50	19.5+st	10	36	5.5	M5×0.8	7	47	–	8	4.5	25.5	5.5	9/depth 7	M5×0.8	9	–	10
CQ2B25-□D	5~50	22.5+st	12	40	5.5	M6×1.0	12	52	–	10	5	28	5.5	9/depth 7	M5×0.8	11	–	10
CQ2B32-□D	5	23+st	16	45	5.5	M8×1.25	13	60	4.5	14	7	34	5.5	9/depth 7	M5×0.8	11.5	49.5	18
CQ2B32-□D	10~50	23+st	16	45	7.5	M8×1.25	13	60	4.5	14	7	34	5.5	9/depth 7	45299	11.5	49.5	18
CQ2B40-□D	5~50	29.5+st	16	52	8	M8×1.25	13	69	5	14	7	40	5.5	9/depth 7	45299	11	57	18
CQ2B50-□D	10~50	30.5+st	20	64	10.5	M10×1.5	15	86	7	17	8	50	6.6	11/depth 8	45295	10.5	71	22
CQ2B63-□D	10~50	36+st	20	77	10.5	M10×1.5	15	103	7	17	8	60	9	14/depth 10.5	45295	15	84	22
CQ2B80-□D	10~50	43.5+st	25	98	12.5	M16×2.0	21	132	6	22	10	77	11	17.5/depth 13.5	45359	16	104	26
CQ2B100-□D	10~50	53+st	30	117	13	M20×2.5	27	156	6.5	27	12	94	11	17.5/depth 13.5	45359	23	123.5	26

Modell	Stroke(mm)	B	F	P	Q
32	75100	33	7.5	45299	10.5
40	75100	39.5	8	45299	11
50	75100	40.5	10.5	45295	10.5
63	75100	46	10.5	45295	15
80	75100	53.5	12.5	45359	16
100	75100	63	13	45359	23

Modell	B			ΦD	E	F		H	C	ΦI	J	K	L	M	ΦN	ΦO	P			Q		W	Z
Modell	5st	10st	20st	ΦD	E	5st	10st	H	C	ΦI	J	K	L	M	ΦN	ΦO	5st	10st	20st	5st 1	0st	W	Z
CQ2B12-□S	22	27	–	6	25	5	5	M3×0.5	6	32	–	5	3.5	15.5	3.5	6.5/depth 3.5	M5×0.8		–	7.5	7.5	–	–
CQ2B16-□S	23.5	28.5	–	8	29	5.5	5.5	M4×0.7	8	38	–	6	3.5	20	3.5	6.5/depth 3.5	M5×0.8		–	8	8	–	10
CQ2B20-□S	24.5	29.5	–	10	36	5.5	5.5	M5×0.8	7	47	–	8	4.5	25.5	5.5	9/depth 7	M5×0.8		–	9	9	–	10
CQ2B25-□S	27.5	32.5	–	12	40	5.5	5.5	M6×1.0	12	52	–	10	5	28	5.5	9/depth 7	M5×0.8		–	11	11	–	10
CQ2B32-□S	28	33	–	16	45	5.5	7.5	M8×1.25	13	60	4.5	14	7	34	5.5	9/depth 7	M5×0.8	1/8	–	11.5	11.5	49.5	18
CQ2B40-□S	34.5	39.5	–	16	52	8	8	M8×1.25	13	69	5	14	7	40	5.5	9/depth 7	1/8		–	11	11	57	18
CQ2B50-□S	–	40.5	50.5	20	64	10.5	10.5	M10×1.5	15	86	7	17	8	50	6.6	11/depth 8	–	1/4		10.5	10.5	71	22

Outer-Thread-Type
Bohrung(mm)	C	X	ФD	H	L	K
12	9	10.5	6	M5×0.8	14	5
16	10	12	8	M6×1.0	15.5	6
20	12	14	10	M8×1.25	18.5	8
25	15	17.5	12	M10×1.25	22.5	10
32	20.5	23.5	16	M14×1.5	28.5	14
40	20.5	23.5	16	M14×1.5	28.5	14
50	26	28.5	20	M18×1.5	33.5	17
63	26	28.5	20	M18×1.5	33.5	17
80	32.5	35.5	25	M22×1.5	43.5	22
100	32.5	35.5	30	M26×1.5	43.5	27

Inner-Thread-Type
Bore (mm)	O	R
12	M4×0.7	7
16	M4×0.7	7
20	M6×1.0	10
25	M6×1.0	10
32	M6×1.0	10
40	M6×1.0	10
50	M8×1.25	14
63	M10×1.5	18
80	M12×1.75	22
100	M12×1.75	22

Single-Action(with-Spring-extent)
Bore (mm)	A			L
Bore (mm)	5st	10st	20st	5st	10st	20st
12	30.5	40.5	–

Maßzeichnung

Bohrung(mm)	12	16	20	25	32	40	50	63	80	100
Arbeitsmedium	Luft
Bewegungsmuster	Doppelt wirkend/Einfach wirkend Extrusionstyp/Einfach wirkend Einzugstyp
Gesicherte Druckbeständigkeit	15.3kgf/cm2(1.5Mpa)
Max. Druck	10.2kgf/cm2(1.0Mpa)
Umwelt und Flüssigkeitstemperatur	5~+60℃
Gewindetyp	Inner Thread(Standard)/Outer Thread(Optional)
Pufferung	NO
Marge des Hubfehlers (mm)	＋1.0
Einrichtung	Through Hole (Standard)，Inner size on the two sides(Optional)
Hafengröße	M5×0.8				G1/8″		G1/4″		G3/8″

Maßzeichnung

Bohrung(mm)	12	16	20	25	32	40	50	63	80	100
Arbeitsmedium	Luft
Bewegungsmuster	Doppelt wirkend/Einfach wirkend Extrusionstyp/Einfach wirkend Einzugstyp
Gesicherte Druckbeständigkeit	15.3kgf/cm2(1.5Mpa)
Max. Druck	10.2kgf/cm2(1.0Mpa)
Umwelt und Flüssigkeitstemperatur	5~+60℃
Gewindetyp	Inner Thread(Standard)/Outer Thread(Optional)
Pufferung	NO
Marge des Hubfehlers (mm)	＋1.0
Einrichtung	Through Hole (Standard)，Inner size on the two sides(Optional)
Hafengröße	M5×0.8				G1/8″		G1/4″		G3/8″
