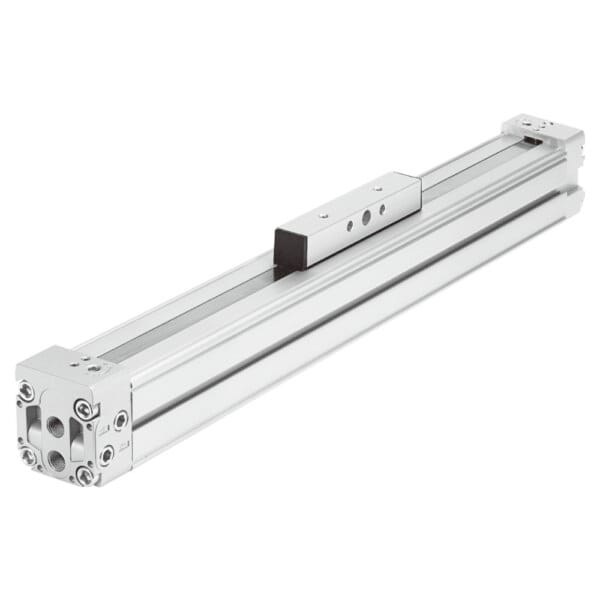

Kolbenstangenlose Zylinder der Serie DGC

Kolbenstangenlose Zylinder der Serie DGC von Bepto: Unverzichtbare Komponenten für präzise, effiziente Linearbewegungen in modernen Automatisierungsanwendungen. Gefertigt aus robusten, hochwertigen Materialien, bieten sie eine hervorragende Führungsgenauigkeit und eine kompakte Bauweise für verschiedene Maschinen und Automatisierungseinheiten, besonders geeignet für Anwendungen mit geringem Platzangebot und langen Hüben. Sie sorgen für einen effizienten, stabilen Anlagenbetrieb und optimieren die Produktivität.

Technische Parameter

	Kolben Ø [mm]	Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi) [N]	Merkmale des Leitfadens
	Kolben Ø [mm]		Jahr [N]	Fz [N]	Mx [Nm]	Meine [Nm]	Mz [Nm]
Kompakte Bauweise DGC-K
	18	153	–	120	0.8	11	1
	25	295	–	330	1.2	20	3
	32	483	–	480	1.9	40	5
	40	754	–	800	3.8	60	8
	50	1178	–	1200	6	120	15
	63	1870	–	1600	5.7	150	24
	80	3016	–	2500	30.6	400	100
Grundausführung DGC-G
	8	30	150	150	0.5	2	2
	12	68	300	300	1.3	5	5
	18	153	70	340	1.9	12	4
	25	295	180	540	4	20	5
	32	483	250	800	9	40	12
	40	754	370	1100	12	60	25
	50	1178	480	1600	20	150	37
	63	1870	650	2000	26	150	48
Gleitlagerführung DGC-GF
	18	153	440	540	3.4	20	8.5
	25	295	640	1300	8.5	40	20
	32	483	900	1900	15	70	33
	40	754	1380	2000	28	110	54
	50	1178	1500	2870	54	270	103
	63	1870	2300	4460	96	450	187
Kugelumlaufführung DGC-KF
	8	30	300	300	1.7	4.5	4.5
	12	68	650	650	3.5	10	10
	18	153	1850	1850	16	51	51
	25	295	3050	3050	36	97	97
	32	483	3310	3310	54	150	150
	40	754	6890	6890	144	380	380
	50	1178	6890	6890	144	634	634
	63	1870	15200	15200	529	1157	1157
Schwerlastführung DGC-HD
	18	153	3650	3650	140	275	275
	25	295	5600	5600	300	500	500
	40	754	13000	13000	900	1450	1450

Maßzeichnung

Kompakte Bauweise DGC-K		Grundausführung DGC-G
	- Kolben Ø 18 ... 80 mm - Hublängen von 1 ... 8500 mm - 30% ist schmaler als das DGC-G - Geringes bewegliches Eigengewicht - Symmetrisches Design		- Kolben Ø 8 ... 63 mm - Hublängen von 1 ... 8500 mm - Führungsspiel = 0,2 mm - Für kleine Lasten - Betriebsverhalten unter Drehmoment Belastung = Durchschnitt
Gleitlagerführung DGC-GF		Kugelumlaufführung DGC-KF
	- Kolben Ø 18 ... 63 mm - Hublängen von 1 ... 8500 mm - Führungsspiel = 0,05 mm - Für kleine und mittlere Lasten - Betriebsverhalten unter Drehmoment Belastung = Durchschnitt		- Kolben Ø 8 ... 63 mm - Hublängen von 1 ... 8500 mm - Führungsspiel = 0 mm - Für mittlere und größere Lasten - Präzise Montageschnittstelle mit Schlitten aus rostfreiem Stahl - Betriebsverhalten unter Drehmoment Belastung = sehr gut
Schwerlastführung DGC-HD		Führungsachse DGC-FA
	- Kolben Ø 18, 25, 40 mm - Hublängen von 10 ... 5000 mm - Führungsspiel = 0 mm - Für große Lasten - Betriebsverhalten unter Drehmoment Belastung = sehr gut		- Ohne Antrieb - Kolben Ø 8 ... 63 mm - Hublängen von 1 ... 8500 mm - Führungsspiel = 0 mm - Präzisionsführung, geeignet für die DGC-KF. Kann als Maschine verwendet werden Komponente oder als Doppelführung mit die DGC-KF
