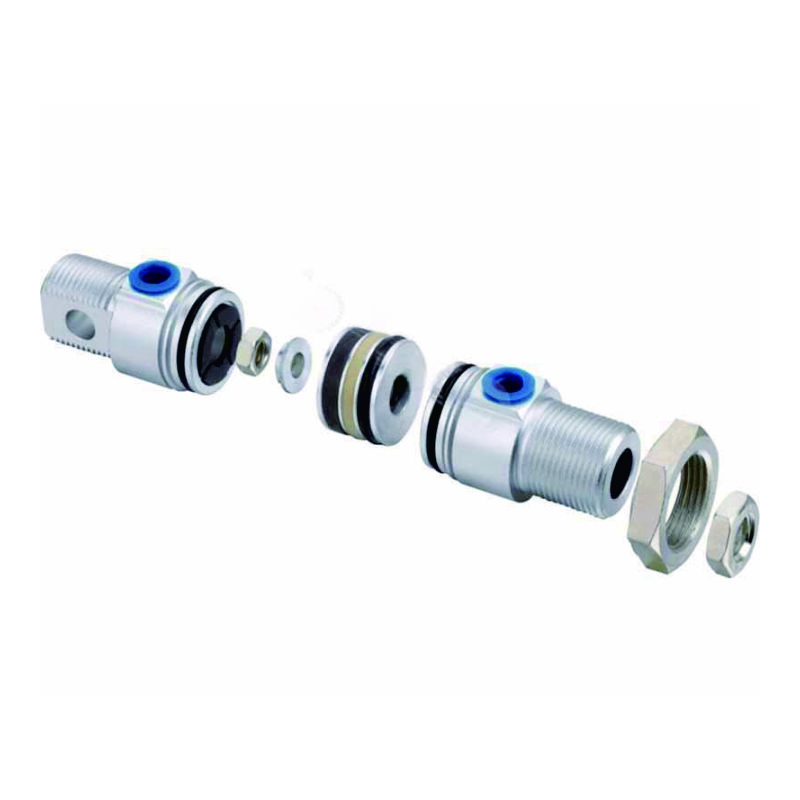

alle Komponenten für den Bau neuer Miniatur-Rundzylinder nach ISO 6432-Norm. Diese Kits sind ideal für Erstausrüster und kundenspezifische Anwendungen und umfassen Zylinder (häufig aus Edelstahl), Endkappen, Kolben, Kolbenstangen und alle erforderlichen Dichtungen. Sie eignen sich perfekt für die Herstellung präziser Hublängen für kompakte Automatisierungsanlagen und Maschinen.
| Modell/Spezifikation | Name des Teils | Material | Name des Teils | Material |
| MA-Bausätze
Bohrungsgröße:Φ16,20,25,32,40 MA6432-Bausätze (ISO6432) Bohrungsgröße:Φ8,10,12,16,20,25
|
Titelblatt | Aluminiumlegierung | Kolbendichtung | NBR |
| Umschlagrückseite | Aluminiumlegierung | Tragering | PA66 | |
| Kolben | Aluminiumlegierung | Selbstschmierende Lager | PTFE+Messing | |
| Pison-Stab (ohne) | S45C Hartchrom-Kohlenstoffstahl | Magnet (wahlweise) | RbFeb | |
| Fass (ohne) | Rostfreier Stahl | Polsternadel | Messing | |
| Dichtung der vorderen Abdeckung | NBR | Sechskantschraube | Kohlenstoffstahl | |
| Dämpfende Dichtung | NBR | Nuss | Kohlenstoffstahl | |
| O-Ring der Kolbenstange | NBR | |||
| Deckel O-Ring | NBR |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Stabmutter | 5 | O-Ring | 9 | Deckel O-Ring | 13 | Kolben | 17 | Umschlagrückseite |
| 2 | Abdeckmutter | 6 | Einstellbare Schraube | 10 | Fass (ohne) | 14 | Tragering | ||
| 3 | Dichtung der vorderen Abdeckung | 7 | Selbstschmierendes Lager | 11 | Kolbenstange (ohne) | 15 | Magnet (wahlweise) | ||
| 4 | Titelblatt | 8 | Ring mit Kissen | 12 | Kolbendichtung | 16 | Sechskantschraube |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Stabmutter | 5 | O-Ring | 9 | Deckel O-Ring | 13 | Kolben | 17 | Umschlagrückseite |
| 2 | Abdeckmutter | 6 | Einstellbare Schraube | 10 | Fass (ohne) | 14 | Tragering | ||
| 3 | Dichtung der vorderen Abdeckung | 7 | Selbstschmierendes Lager | 11 | Kolbenstange (ohne) | 15 | Magnet (wahlweise) | ||
| 4 | Titelblatt | 8 | Ring mit Kissen | 12 | Kolbendichtung | 16 | Sechskantschraube |
