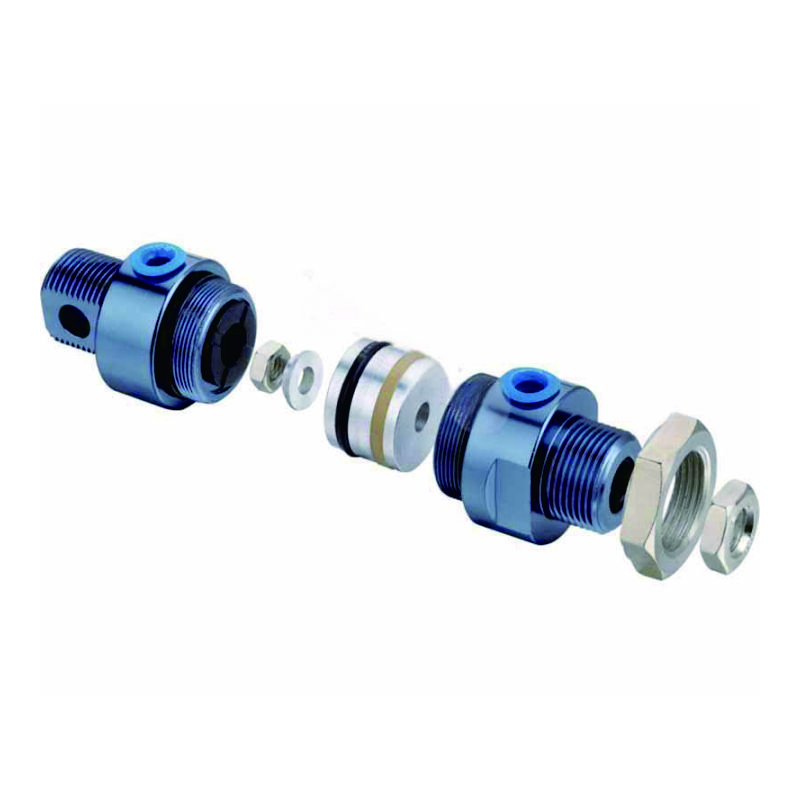

alle Komponenten für den Bau neuer Miniaturzylinder mit rundem Aluminiumgehäuse vom Typ MAL. Diese Kits bieten Flexibilität für OEMs und kundenspezifische Projekte, einschließlich Aluminiumzylinder, Endkappen, Kolben, Stangen und Dichtungen. Ideal für die Herstellung von Minizylindern mit bestimmten Hublängen für leichte Automatisierungs- und Kompaktmaschinen, bei denen Platz und Gewicht eine wichtige Rolle spielen.
| Modell/Spezifikation | Name des Teils | Material | Name des Teils | Material |
| MAL-Sätze Bohrungsgröße:Φ16.20.25.32.40 | Titelblatt | Aluminiumlegierung | Kolbendichtung | NBR |
| Umschlagrückseite | Aluminiumlegierung | Tragering | PA66 | |
| Kolben | Aluminiumlegierung | Selbstschmierende Lager | PTFE+Messing | |
| Pison-Stab (ohne) | S45C Hartchrom-Kohlenstoffstahl | Magnet (wahlweise) | RbFeb | |
| Fass (ohne) | Hart anodisiertes Aluminium | Polsternadel | Messing | |
| Anti-Stoß-Kissen | NBR | Sechskantschraube | Kohlenstoffstahl | |
| Dichtung der vorderen Abdeckung | NBR | Nuss | Kohlenstoffstahl | |
| Deckel O-Ring | NBR | Auspufftopf | Cu |

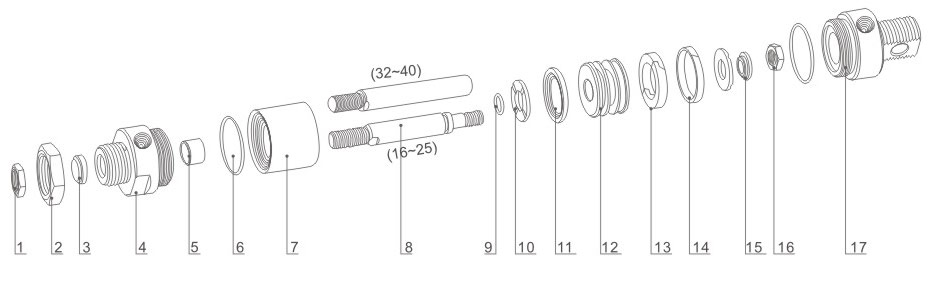

| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Stabmutter | 5 | Selbstschmierendes Lager | 9 | Rodr O-Ring | 13 | Magnet (wahlweise) | 17 | Umschlagrückseite |
| 2 | Abdeckung Mutter | 6 | Deckel O-Ring | 10 | Anti-Stoß-Kissen | 14 | Tragering | ||
| 3 | Dichtung der vorderen Abdeckung | 7 | Fass (ohne) | 11 | Kolbendichtung | 15 | Aufschlagdichtung | ||
| 4 | Titelblatt | 8 | Pison-Stab (ohne) | 12 | Kolben | 16 | Nuss |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Stabmutter | 5 | Selbstschmierendes Lager | 9 | Rodr O-Ring | 13 | Magnet (wahlweise) | 17 | Umschlagrückseite |
| 2 | Abdeckung Mutter | 6 | Deckel O-Ring | 10 | Anti-Stoß-Kissen | 14 | Tragering | ||
| 3 | Dichtung der vorderen Abdeckung | 7 | Fass (ohne) | 11 | Kolbendichtung | 15 | Aufschlagdichtung | ||
| 4 | Titelblatt | 8 | Pison-Stab (ohne) | 12 | Kolben | 16 | Nuss |
