Mini-Pneumatikzylinder der Serie CM2 - Kompakter Druckluftzylinder für Automatisierungsanlagen

Der Mini-Pneumatikzylinder der Serie CM2 verfügt über ein robustes Edelstahlgehäuse und eine kompakte, leichte Konstruktion. Er bietet eine gleichmäßige und präzise lineare Bewegung und ist damit ideal für Automatisierungssysteme mit begrenztem Platzangebot. Geeignet für Robotik, Verpackungsmaschinen und andere industrielle Anwendungen, die eine zuverlässige pneumatische Betätigung erfordern.

Technische Parameter

Bohrung(mm)	20	25	32	40
Arbeitsmedium	Luft
Bewegungsmuster	Doppelte Wirkung
Gesicherte Druckbeständigkeit	15.3kgf/cm2(1.5Mpa)
Max. Druck	10.2kgf/cm2(1.0Mpa)
Min.druck	0,5kgf/cm2(0,05Mpa)
Betriebstemperaturbereich	-10~+70℃
Betriebsdrehzahlbereich	50~750mm/s
Pufferung	Gummipuffer (Standard), Luftpuffer (optional)
Marge des Hubfehlers (mm)	+1.4 0mm
Hafengröße	G1/8″	G1/8″	G1/8″	G1/4″

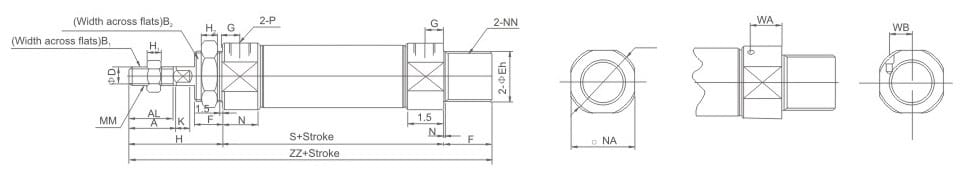

Maßzeichnung

Durchmesser	Hubbereich	A	AL	B1	B2	D	E	F	G	H	H1	H2	I	K	MM	N	NA	NN	P	S	ZZ	WA	WB
20	~300	18	15.5	13	26	8	20 0 -0.033	13	8	41	5	8	28	5	M8×1.25	15	24	M20×1.5	1/8	62	116	11.5	8.5
25	~300	22	19.5	17	32	10	26 0 -0.033	13	8	45	6	8	33.5	5.5	M10×1.25	15	30	M26×1.5	1/8	62	120	11.5	10
32	~300	22	19.5	17	32	12	26 0 -0.033	13	8	45	6	8	37.5	5.5	M10×1.25	15	34.5	M26×1.5	1/8	64	122	11.5	11.5
40	~300	24	21	22	41	14	32 0	16	11	50	6	10	46.5	7	M14×1.5	21.5	42.5	M32×2	1/4	88	154	14	15

NEIN.	Bezeichnung
1	Titelblatt
2	Umschlag Rückseite
3	Trommel
4	Kolben
5	Kolbenstange
6	Geöltes Lager
7	Dichtungsring der vorderen Abdeckung
8	Anti-Crash-Kissen
9	Kolbendichtung
10	Ring tragen
