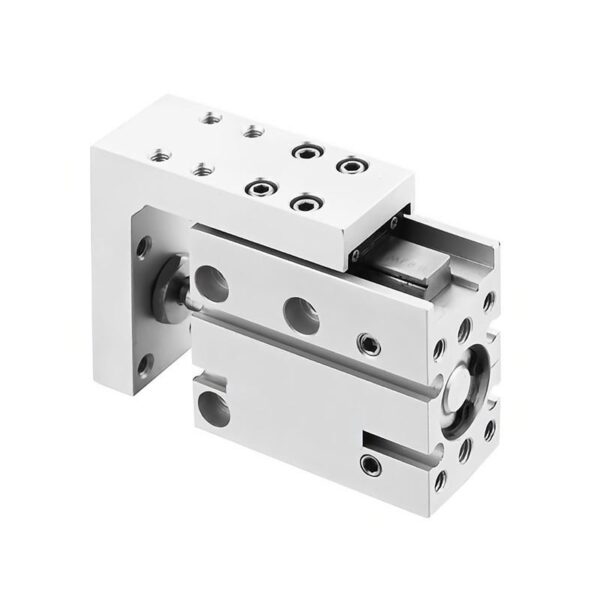

MXH-Serie: kompakte pneumatische Schlittentische mit außergewöhnlicher Präzision und gleichmäßiger Bewegung über eine integrierte Linearführung. Entwickelt für hohe Steifigkeit und Genauigkeit in der Automatisierung auf engstem Raum. Sie sind ideal für Präzisionsbestückung, Elektronikmontage und Inspektionsaufgaben und bieten zuverlässige, wiederholbare Leistung für anspruchsvolle Mikropositionierungsanwendungen.
| Bohrung(mm) | 6 | 10 | 16 | 20 |
| Breite des Führungslagers | 5 | 7 | 9 | 12 |
| Arbeitsmedium | Luft (wird durch ein 40μm-Fiterelement aufgewirbelt) | |||
| Aktion | Doppeltwirkend | |||
| Min.Betriebsdruck | 0,15MPa | 0,06MPa | 0,05MPa | |
| Max. Betriebsdruck | 0,7MPa | |||
| Umgebungs- und Flüssigkeitstemperatur | Ohne Automatikschalter:-10~+70°C Mit Automatikschalter:-10~+60C (kein Einfrieren) | |||
| Kolbendrehzahl | 50~500mm/s | |||
| Zulässige kinetische Energie | 0.0125 | 0.025 | 0.05 | 0.1 |
| Schmierung | Schmiermittelfrei | |||
| Kissen | Gummipuffer an beiden Enden | |||
| Hublängentoleranz | +1.0 0 | |||
| Rohrleitung Anschlussgröße | M5×0.8 | |||
