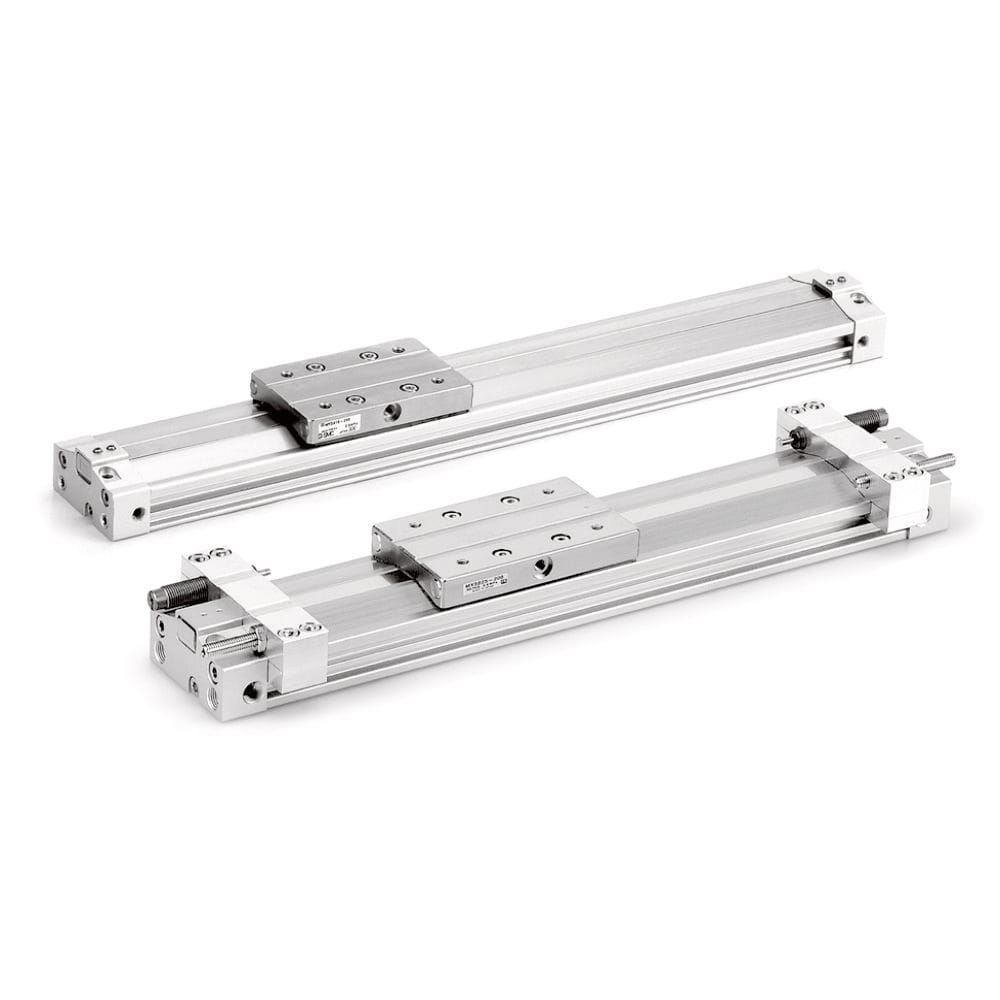

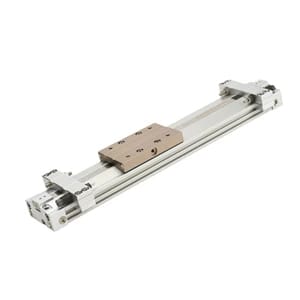

MY3A3B Serie mechanisch gelenkiger stangenloser ZylinderBasistyp

Mechanisch gelenkige, kolbenstangenlose Zylinder der Serie MY3

Entdecken Sie die MY3-Serie, eine vielseitige Reihe von mechanisch gelenkigen, kolbenstangenlosen Zylindern, die zuverlässige lineare Bewegungen in einem kompakten Gehäuse ermöglichen. Die MY3-Serie ist ideal für Anwendungen, bei denen nur wenig Platz zur Verfügung steht. Durch den Verzicht auf die externe Kolbenstange wird die Gesamtlänge im Vergleich zu herkömmlichen Zylindern erheblich reduziert und gleichzeitig eine robuste Leistung geboten.

Technische Parameter

Typ	Serie	Aktion	Bohrungsgröße (mm)
Einfach/Kurz （Gummistoßdämpfer)	MY3A	Doppeltwirkend	16，20，25，32，40，50，63
Basic/Standard （Luftkissen）	MY3B	Doppeltwirkend	16，20，25，32，40，50，63
Gleitlagerführung （Luftkissen）	MY3M	Doppeltwirkend	16，25，40，63

Gemeinsame Spezifikationen:

Flüssigkeit: Luft (gefiltert; ölfrei oder geschmiert mit Turbinenöl Klasse 1, ISO VG32)
Aktion: Doppeltwirkend
Betriebsdruckbereich: Normalerweise 0,15 bis 0,8 MPa (22 bis 116 PSI)
Druck nachweisen: Bis zu 1,2 MPa oder 1,5 MPa (174 bis 218 PSI)
Umgebungs- und Flüssigkeitstemperatur: 5°C bis 60°C (41°F bis 140°F) - Kein Einfrieren
Schmierung: Im Allgemeinen nicht erforderlich (standardmäßig ohne Schmiermittel)
Auto-Switch-Fähigkeit: Standard (Magnetkolben für Schaltermontage)

Leistung:

Kolbendrehzahl:
- MY3A: 80 bis 500 mm/s
- MY3B: 80 bis 1000 mm/s
- Mit externen Stoßdämpfern: Geschwindigkeiten bis zu 1500 mm/s möglich (modellabhängig)
Kissen Typ:
- MY3A: Gummipuffer / Polsterung
- MY3B/MY3M: Einstellbares Luftkissen an beiden Enden
- Optional: Externe Stoßdämpfer für hochenergetische Anwendungen
Länge des Hubs: Breites Sortiment verfügbar, mit Optionen für lange Hübe (z. B. bis zu 3000 mm mit der Option XB11; fragen Sie nach den Möglichkeiten des jeweiligen Modells)

Physikalisch & Montage:

Verfügbare Bohrungsgrößen: 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
Anschlussgrößen: M5x0,8, Rc1/8, Rc1/4, Rc3/8 (variiert je nach Bohrungsgröße)
Montage: Befestigungsmöglichkeiten für den Zylinderkörper oben oder unten.

Last und Präzision:

Zulässige Last und Moment: Der Läufer kann direkt Lasten tragen. Die zulässigen Radiallasten, Axiallasten und Momente (Neigung, Gieren, Rollen) sind den detaillierten Katalogangaben zu entnehmen, da diese je nach Bohrungsgröße und Modell erheblich variieren.
Schlaganfall-Genauigkeit: Für Anwendungen, die eine höhere Präzision erfordern, empfiehlt sich die MY3M-Serie oder die Integration von externen Führungsmechanismen.
