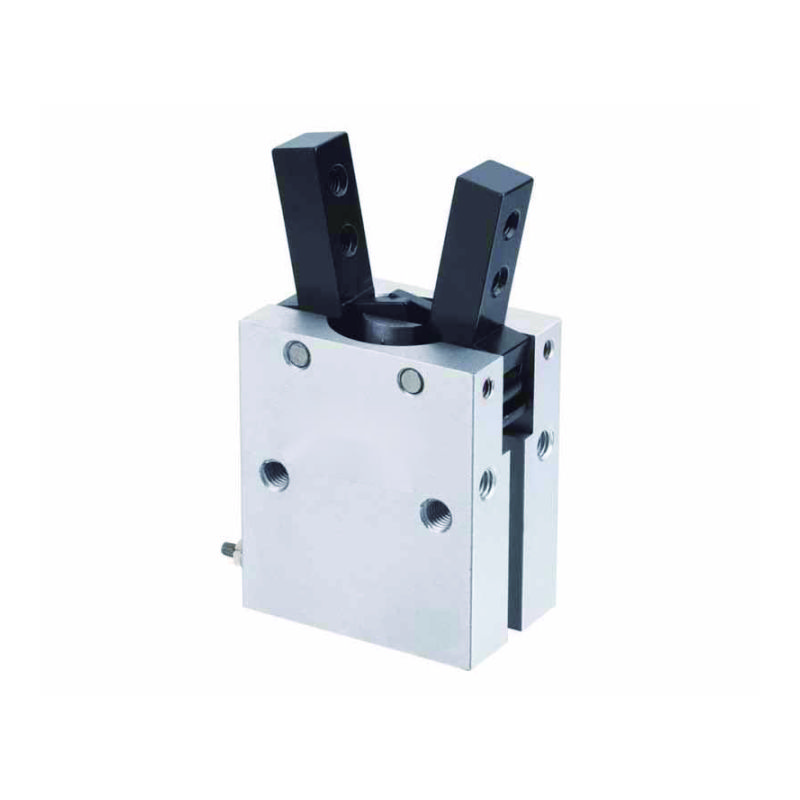

bieten Präzision und Zuverlässigkeit für die automatisierte Handhabung von Teilen. Diese kompakten Greifer bieten eine präzise parallele Backenbewegung zum sicheren Halten verschiedener Komponenten. Sie eignen sich ideal für Pick & Place, Montagelinien und Maschinenbedienungen. Das robuste Design mit Optionen für die Sensorintegration gewährleistet eine zuverlässige Leistung in anspruchsvollen industriellen Umgebungen.
| Bohrung(mm) | 10 | 16 | 20 | 25 | 32 | 40 | |
| Flüssigkeit | Luft | ||||||
| Bewegungsmuster | Doppeltwirkend,Doppeltwirkend mit Federkraft,Einfachwirkend (Federauszug) | ||||||
| Max. Druck MPa | 0,7MPa | ||||||
| Max. Druck MPa | (Doppeltwirkend) | 0.2 | 1.0 | ||||
| (einfachwirkend) | 0.35 | 0.25 | |||||
| Umgebungs- und Flüssigkeitstemperatur | -10-60℃ | ||||||
| Max. Betriebsfrequenz | 180(C.P.M) | 60(C.P.M) | |||||
| Wiederholbarkeit Präzision (mm) | ±0.01 | ±0.02 | |||||
| *Schmierung | Nicht erforderlich | ||||||
| Port Größe | M3×0.8 | M5×0.8 | |||||

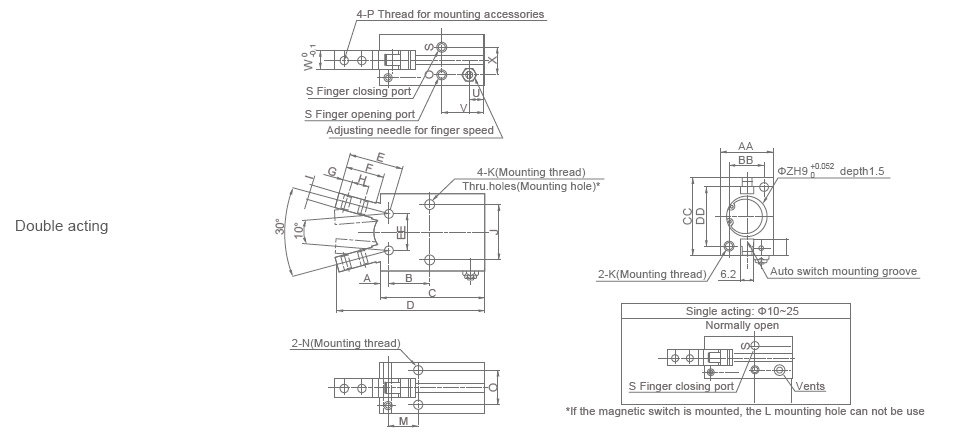

| Bohrung(mm) | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
| 10 | 2.8 | 12.8 | 38.6 | 52.4 | 17.2 | 12 | 3 | 5.7 | 4 | 16 | M3x0,5 Dp.5 | 2.6 | 8.8 | M3x0,5 Dp.6 |
| 16 | 3.9 | 16.2 | 44.6 | 62.5 | 22.6 | 16 | 4 | 7 | 7 | 24 | M4x0,7 Dp.8 | 3.4 | 10.7 | M4x0,7 Dp.8 |
| 20 | 4.5 | 21.7 | 55.2 | 78.7 | 28 | 20 | 5.2 | 9 | 8 | 30 | M5x0,8 Dp.10 | 4.3 | 15.7 | M5x0,7 Dp.8 |
| 25 | 4.6 | 25.8 | 60.2 | 92 | 37.5 | 27 | 8 | 12 | 10 | 36 | M6 Dp.12 | 5.1 | 19.3 | M6 Dp.10 |
| Bohrung(mm) | O | P | Podert-Größe | U | V | W | X | Y | Z | AA | BB | CC | DD | EE | |
| S | T | ||||||||||||||
| 10 | 11.4 | M2.5×0.45 | M3x0,25 | 7.2 | 18.8 | 6.4 | 10.4 | 5.4 | 11 | 16.4 | 12 | 23 | 18 | 10 | |
| 16 | 16 | M3x0,5 | M5x0,8 | 7 | 18.3 | 8 | 13 | 5.8 | 17 | 23.6 | 15 | 30.6 | 22 | 16 | |
| 20 | 18.6 | M4x0,7 | M5x0,8 | 7.5 | 22.2 | 10 | 15 | 9 | 21 | 27.6 | 18 | 42 | 32 | 20 | |
| 25 | 22 | M5 Dp.0.8 | M5x0,8 | 7.7 | 23.5 | 12 | 20 | 11.5 | 26 | 33.6 | 22 | 52 | 40 | 25 | |
| Aktion | Modell | Broe Größe | Ergreifender Moment | Öffnungs-/Schließwinkel (beide Seiten) | |
| Doppeltwirkend | XHC | -10D | 10 | 0.1 | 30°~-10° |
| -16D | 16 | 0.39 | |||
| -20D | 20 | 0.70 | |||
| -25D | 25 | 1.36 | |||
| Einfachwirkend | XHC | -10S | 10 | 0.07 | 30°~-10° |
| -16S | 16 | 0.31 | |||
| -20D | 20 | 0.54 | |||
| -25D | 25 | 1.08 | |||
| Bohrung(mm) | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
| 10 | 2.8 | 12.8 | 38.6 | 52.4 | 17.2 | 12 | 3 | 5.7 | 4 | 16 | M3x0,5 Dp.5 | 2.6 | 8.8 | M3x0,5 Dp.6 |
| 16 | 3.9 | 16.2 | 44.6 | 62.5 | 22.6 | 16 | 4 | 7 | 7 | 24 | M4x0,7 Dp.8 | 3.4 | 10.7 | M4x0,7 Dp.8 |
| 20 | 4.5 | 21.7 | 55.2 | 78.7 | 28 | 20 | 5.2 | 9 | 8 | 30 | M5x0,8 Dp.10 | 4.3 | 15.7 | M5x0,7 Dp.8 |
| 25 | 4.6 | 25.8 | 60.2 | 92 | 37.5 | 27 | 8 | 12 | 10 | 36 | M6 Dp.12 | 5.1 | 19.3 | M6 Dp.10 |
| Bohrung(mm) | O | P | Podert-Größe | U | V | W | X | Y | Z | AA | BB | CC | DD | EE | |
| S | T | ||||||||||||||
| 10 | 11.4 | M2.5×0.45 | M3x0,25 | 7.2 | 18.8 | 6.4 | 10.4 | 5.4 | 11 | 16.4 | 12 | 23 | 18 | 10 | |
| 16 | 16 | M3x0,5 | M5x0,8 | 7 | 18.3 | 8 | 13 | 5.8 | 17 | 23.6 | 15 | 30.6 | 22 | 16 | |
| 20 | 18.6 | M4x0,7 | M5x0,8 | 7.5 | 22.2 | 10 | 15 | 9 | 21 | 27.6 | 18 | 42 | 32 | 20 | |
| 25 | 22 | M5 Dp.0.8 | M5x0,8 | 7.7 | 23.5 | 12 | 20 | 11.5 | 26 | 33.6 | 22 | 52 | 40 | 25 | |
| Aktion | Modell | Broe Größe | Ergreifender Moment | Öffnungs-/Schließwinkel (beide Seiten) | |
| Doppeltwirkend | XHC | -10D | 10 | 0.1 | 30°~-10° |
| -16D | 16 | 0.39 | |||
| -20D | 20 | 0.70 | |||
| -25D | 25 | 1.36 | |||
| Einfachwirkend | XHC | -10S | 10 | 0.07 | 30°~-10° |
| -16S | 16 | 0.31 | |||
| -20D | 20 | 0.54 | |||
| -25D | 25 | 1.08 | |||
